ワイヤレスパンチルトカメラ&モニターセット
録画機能搭載！ワイヤレスパン・チルトカメラ！

型番：ROOM EYE2 ルームアイ2

価格：￥42,800(税込)
※販売終了しました。ありがとうございます。
-電波到達距離-
メーカー公称値 ～最大約200m/実用値 ～最大約60m

→ROOM EYE2 ルームアイ2 主な機能と特徴
→ROOM EYE2 ルームアイ2 のご紹介
→ROOM EYE2 ルームアイ2 製品仕様
→ROOM EYE2 ルームアイ2 録画時間目安

ワイヤレスパンチルトカメラ&モニターセット ROOM EYE2 ルームアイ2 主な機能と特徴

遠隔パン・チルト操作に対応したデジタルワイヤレス防犯カメラ&モニターセット

ROOM EYE2はデジタルパン・チルトワイヤレスカメラ「TR-X50PTC」と7インチTFT液晶モニターとデジタル受信機、録画機能が一体化した「TR-X50M」がセットになったデジタルワイヤレス防犯カメラ&モニターセットです。

無線にて受信機よりパン・チルト操作に対応

ワイヤレス(無線)で受信機よりパン・チルト操作することができます。
パン(水平)動作は240度、チルト(垂直)動作は110度と広範囲をモニターすることを可能にしました。

※録画中及び警備モード中、4分割モード時はパン・チルト操作は出来ません。

ROOM EYE2 ルームアイ2 を実際にパン・チルトさせている動画をご用意しました。
動作速度は調整出来ず、動画のようにゆっくりとした動作になります。

赤外線投光器搭載

ROOM EYE2はレンズ周囲に赤外線LEDを8個搭載。
暗闇でも約4m先まで照明なしで監視することができます。

双方向音声通信に対応

ROOM EYE2はカメラ本体に音声マイクを内蔵しています。受信機側にはスピーカーを搭載しているので、カメラ周囲の音声をモニターすることができます。更にカメラ側には音声出力を備えているので、外部スピーカーを接続することで双方向音声通信が可能になります。
※双方向で同時に話すことはできませんのでトランシーバー方式の通話となります。

デジタル2.4GHz帯デジタル方式ワイヤレスシステム採用

ROOM EYE2はノイズの影響を受けにくい、2.4GHz帯デジタル方式のワイヤレスシステムを採用しました。これにより非常に安定した映像・音声の送信を実現しています。

ROOM EYE2 ルームアイ2 無線機能

見通し200mの長距離電波到達距離を実現 ※1
ROOM EYE2 ルームアイ2は2.4GHz帯を利用したデジタル通信方式を採用することで見通し最大200mの電波到達距離を実現しました。また、アナログ方式と比べてノイズやゆがみの少ないクリアな映像を映し出します。

FHSSによる盗聴防止機能を搭載
ROOM EYE2 ルームアイ2は一定の周期で搬送波の周波数を切り替えて通信を行うスペクトラム拡散方式の一つであるFHSS(周波数ホッピング方式)を採用しています。送信側に合わせて受信側も同様に周波数を変更することで秘匿性の高い通信が可能です。

混信の心配不要
ROOM EYE2 ルームアイ2はペアリング方式による送受信を行いますので、使用地域周辺で同一機種を複数台使用しても混信の心配はありません。

※1．電波最大到達距離：見通し約200mについて
電波最大到達距離約200mは、周囲に電波の障害物や電磁波ノイズが少ない屋外における見通し環境での実測結果です。また、家屋へ設置した場合は壁面等が電波を減衰、あるいは反射させますので、実際の電波最大到達距離は、見通し時より短くなります。電波の到達距離は、使用環境/設置環境により異なりますのでご了承下さい。

7インチ液晶モニターに受信機と手動・動体検知録画に対応したSDカードレコーダーを搭載

ROOM EYE2 ルームアイ2は視認性の高い7インチTFT液晶モニターに受信機、SDカードレコーダーを搭載することで単なるデジタルワイヤレスシステムとしてだけでなく、ワイヤレスによるオールインワン自動監視録画システムとしてご活用いただくことができます。

ROOM EYE2 ルームアイ2 録画機能

録画機能付き ※2

ROOM EYE2 ルームアイ2は録画機能を内蔵しています。受信した映像をSDカードにAVI形式で保存することができ、パソコンでも「再生/保存管理」が簡単に行えます。

4GBのSDHCカード付属

ROOM EYE2 ルームアイ2は最大32GBまでのSDHC/SDカードに対応します。
また、4GBのSDHCカードが付属。4GB時では最大約8時間の録画を行うことができます。

録画方法
ROOM EYE2 ルームアイ2にはセンサー録画機能と手動録画機能を搭載し、ご使用用途に合わせた監視録画を行うことができます。
・センサー録画
何か変化があった時に、送信機から送られてくる「モーションセンサー」や「外部センサー」の信号を受信し、録画を行うセンサー録画機能を搭載してます。録画時間は各信号検知より30秒から10分の間で設定できます。
モーションセンサーによる動体検知録画は「TR-X50シリーズのカメラ」のみに対応します。
ROOM EYE2 ルームアイ2 送信機 TR-X50Tと市販の防犯カメラを接続した場合、モーションセンサーは使用できませんのでご注意下さい。

・手動録画
1画面表示中のチャンネルを、録画ボタンを押すだけで録画する機能です。
長時間録画の場合、10分毎のファイルに分割して録画を行います。
録画ファイルと次に録画ファイルの間に数秒間の録画しない時間があります。
(この時間はメモリーカードの状態によって変化します。)


※2．録画について
複数のチャンネルを同時に録画する事はできません。録画時は、録画するチャンネルを1画面表示します。

最大4台まで送信機の増設に対応

ROOM EYE2 ルームアイ2は1台の受信機に対して最大4台までの送信機及び送信機内蔵カメラを受信することができます。1台では十分な監視が行えない場合に増設を行うことで、より密度の濃い監視が可能になります。

ROOM EYE2 ルームアイ2 増設

送信機の増設
ROOM EYE2 ルームアイ2は1台の受信機に対し、TR-X50PTCを始めTR-X50WCP等の同シリーズのカメラ及び送信機を最大4台まで自由にペアリングして送受信することができます。
受信機の増設には対応しません。

複数チャンネルのセンサー録画対応
ROOM EYE2 ルームアイ2にTR-X50シリーズの送信機、カメラを4台まで接続が可能です。各チャンネルのセンサー録画に対応します。
複数のチャンネルを同時に録画する事はできません。
一つのチャンネルの録画終了後、次のセンサー信号を受信したチャンネルを録画します。

オートシーケンス機能/4分割表示
ROOM EYE2 ルームアイ2は複数のカメラ映像を自動で切り替えて表示、または4分割表示するオートシーケンス機能を搭載しています。

拡張性の高さで幅広い用途に対応

ROOM EYE2 ルームアイ2はカメラ及び送信機の増設以外にも人感センサー等を接続可能なので拡張性が高くなっています。

ROOM EYE2 ルームアイ2 拡張性

接点信号のワイヤレス化
ROOM EYE2 ルームアイ2は送信機/受信機ともに市販の外部接続機器やセンサーを接続し接点信号のワイヤレス化が可能です。より高度で利便性の高いワイヤレス監視システムを構築することができます。

外部出力
送信機側のモーションセンサー(TR-X50PTC/X50WCPに限る)/外部センサーからの信号受信によって、受信機のセンサー出力端子に接続された外部接続機器に、接点信号を出力します。


センサー信号送信
手動、あるいは受信機側に接続された外部接続機器の接点信号を受けて、送信機側のセンサー端子に接続された外部接続機器に接点信号を送信することができます。


双方向会話 (※同時通話不可)
ROOM EYE2 ルームアイ2(TR-X50WCP)ではカメラ側に外部スピーカーを接続することで、受信機側で[話す]ボタンを押すことで、受信機側から送信機に接続した外部スピーカーに音声を出すことができます。

工事設計認証取得

電波法に適合する工事設計認証を取得。 安心してお使いいただけます。

2.4GHz帯を使用した[高度化小電力データ通信システム]という電波法に基づく基準認証を受け、
総務省令で定められた[技適マーク]を取得しております。

ROOM EYE2 ルームアイ2 設定項目

ROOM EYE2 ルームアイ2の受信機TR-X50Mの映像出力をTVモニターに接続すると画面を見ながら各種設定を行うことができます。主な設定画面は下記の通りとなります。

▲メイン画面	▲録画設定画面	▲画質設定画面
▲センサー録画設定	▲センサー録画時間	▲モーションセンサー
▲外部出力	▲センサー送信先	▲外部出力時間
▲ブザー鳴動	▲オートシーケンス	▲時刻設定
▲画像反転

ROOM EYE2 ルームアイ2 TR-X50PTC / TR-X50M 本体外観

ROOM EYE2 ルームアイ2 デジタルワイヤレスパン・チルトカメラ TR-X50PTC

▲TR-X50WCP 本体全景・全面・側面
本体はドーム型デザインで大きすぎず、小さすぎずの筺体サイズです。本体前面部には赤外線LEDを8個搭載し、夜間になると映像を白黒にし、赤外線を自動照射することで暗闇でも約4m程度先まで監視が可能です。設置は壁面・天井設置のどちらにも対応します。アンテナはSMA端子を採用し、高利得アンテナの設置にも対応します。

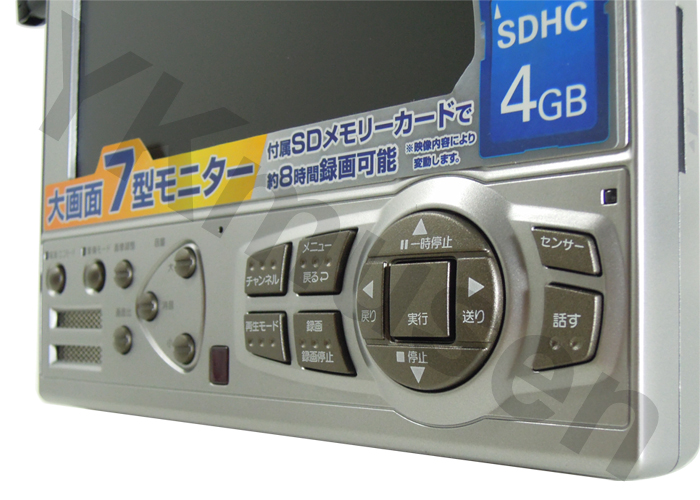

ROOM EYE2 ルームアイ2 受信機 TR-X50M

▲TR-X50R 本体前面・側面・背面
通常設置は卓上設置を想定したデザインになっていますが壁掛けにも対応します。アンテナはSMA端子を採用し、高利得アンテナの設置にも対応します。本体前面部に操作パネルがあり、メニュー操作や録画、再生等はこちらのパネルで操作します。また、赤外線リモコンでの操作にも対応し、赤外線リモコンは本体背面に格納できるこだわりのある作りに仕上がっています。

ROOM EYE2 ルームアイ2 本体寸法図

画像をクリックすると拡大画像をご覧いただけます。

ROOM EYE2 ルームアイ2 各部名称


画像をクリックすると拡大画像をご覧いただけます。

ROOM EYE2 ルームアイ2 同梱内容

カメラ TR-X50PTC	受信機 TR-X50M
アンテナ(SMA端子)×1	アンテナ(SMA端子)×1
木ネジ×2	スタンド×1
コンクリートアンカー×2	AVケーブル(2m)×1
ACアダプター(1.8m)×1	ACアダプター(1.8m)×1
SDHCカード(4GB)×1	リモコン
取扱説明書(製品保証書付/保証1年)	SDHCカード(4GB)

ROOM EYE2 で撮影した実際の画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

カメラから約40cm離れた被写体を撮影

CMOSイメージセンサー搭載モデルの為、CCDモデルと比較すると見劣りしてしまいますが色合いは悪くなっておらず十分良好な映像で監視できます。

カメラから約40cm離れた被写体を低照度撮影

ほぼ真っ暗な状態で撮影をしましたが、赤外線照射が十分されており、問題無く撮影できます。 赤外線照射距離は2～4m以内を想定してご使用ください。

ROOM EYE2 ルームアイ2を使用して撮影したサンプル動画

ROOM EYE2 ルームアイ2で実際に撮影した動画をご用意致しました
受信機からの映像出力をビデオキャプチャーでパソコンへ入力録画させた映像です。

ROOM EYE2 ルームアイ2はデジタル方式の2.4GHz帯を利用したワイヤレスパンチルトカメラ&モニターセットです。屋外用デジタルワイヤレス防犯カメラ「見守隊」とデジタルワイヤレスシステム「送受郎」と互換性のあるシリーズ製品となります。

ROOM EYE2 ルームアイ2の電波伝送方式はアナログ無線ではなくデジタル無線を採用することで、従来のアナログ無線と比べて安定した映像伝送を実現しました。アナログ無線では電波状況が悪くなった場合、砂あらしのような画面になってしまったり、画面上にノイズが生じてしまいますが、デジタル方式を採用したROOM EYE2 ルームアイ2では送信フレームレートを落とすことで、ノイズを発生させないクリアな映像送信を行うことが出来ます。また、電波到達距離も最大200mと長距離伝達を実現し、中距離～長距離ワイヤレス防犯カメラシステムを構築することができます。もちろん増設にも対応しており、最大4台までのカメラ及び送信機の増設に対応しているので、複数台設置にも対応致します。

ROOM EYE2 ルームアイ2のカメラ「TR-X50PTC」は本体にパン・チルト機能を搭載し、付属受信機によりワイヤレスでカメラを水平・垂直に動かすことができます。これによりカメラ1台で広範囲を監視することができ、動きのある被写体を監視したい場合や、カメラ1台で広域を監視したい場合に大変重宝します。カメラ機能としては30万画素CMOSカラーイメージセンサーを搭載し、夜間監視能力としては本体前面部に赤外線LEDを8個搭載することで最大約4mの照射が可能で、近距離であれば昼夜を問わずに監視することができます。また、音声マイクを内蔵しているのでカメラ設置場所周囲の音声を拾うこともできます。
ROOM EYE2 ルームアイ2の送信解像度は640×480(VGA)と320×240(QVGA)で送信が可能ですが、送信フレームレート※はVGA(高画質)時は最大9fps、QVGA(低画質)時は25fpsとなりますので、VGA時は電波状況がどんなに良くても動画性能が低下してしまいます。更にノイズを発生させない為の画面コマ数自動調整機能により、フレームレートが9fps以下へ低下することがあり、場合によっては1fps程度となってしまうこともあります。結果、フレームレートの低下によるコマ送りのような監視映像になってしまいますが、デジタル送信では砂あらしのようなノイズを発生させないというメリットがあり、また音声も安定している為、安定したストレスのない監視が出来ると言えます。※1秒間に表示可能なコマ数です。フル動画は30fpsとなります。

ROOM EYE2 ルームアイ2のメイン装置となる受信機TR-X50Mは7インチTFT液晶モニターに受信機、SDHC/SDカードに対応したSDカードレコーダーを搭載したオールインワンモデルです。これによりROOM EYE2 ルームアイ2単体で監視録画を可能とします。録画解像度は640×480又は320×240で録画ができ、録画フレームレートは640×480では最大5FPS程度、320×240では最大16FPSになります。画質もSDカードレコーダーとしてはまずまずの画質だと思います。ファイル保存形式はAVI形式の為、一般的なパソコン動画再生ソフトで再生ができるのでデータも扱いやすくなっています。更に「TR-X50PTC」又は「TR-X50WCP」を使用することでモーションセンサーによる自動録画を行うことができます。また、ROOM EYE2 ルームアイ2のカメラ「TR-X50PTC」と見守隊「TR-X50WCP」はセンサー入出力端子も備えているので、別途外部センサーを取り付けることでセンサー感知による自動録画を行うことができ、モーションセンサーだけでなく外部センサーによる自動録画システムを構築することも可能です。

ROOM EYE2 ルームアイ2には受信機側にもセンサー入出力端子を備えており、例えば受信機側に回転灯を接続した場合、カメラ側で侵入者を検知することで受信機側の回転灯を点灯させることができます。また、カメラ側に回転灯等を接続し、万が一、侵入者を発見した場合は受信機側でセンサーボタンを押すことで回転灯を点灯させて侵入者を威嚇する事もできます。ROOM EYE2 ルームアイ2では外部センサー及び外部接続機器により様々な応用が可能なので防犯、防災、火災監視用途等、様々な用途でご活用いただくことができます。

このようにROOM EYE2 ルームアイ2はパン・チルト機能を活かした広範囲監視可能なデジタルワイヤレスカメラとしてだけでなく、自動録画システム、ワイヤレスセキュリティシステムへと拡張もでき、高度で利便性の高い監視システムを構築することができます。筺体も全体的にしっかりとした作りになっており、機能性・性能も良い為、新規でワイヤレスによる防犯カメラシステムをご構築なさりたい方にはお奨めのワイヤレスカメラセットです。

ワイヤレスパンチルトカメラ&モニターセット ROOM EYE2 ルームアイ2 録画時間の目安

録画時間の目安

SDカード容量	1GB	4GB	8GB	16GB	32GB
録画可能時間	2時間	8時間	16時間	32時間	64時間

※SDカード容量を有効に活用する為に、モーション録画やセンサー録画でのご使用をお勧めします。

下記は付属4GB SDカードを使用した場合、「センサー録画時間」と「1日当たりのセンサー録画回数」から何日分録画可能かを示したものです。
(例)「センサー録画時間」30秒、1日に100回のペースでセンサー録画が行われた場合、約9.6日分の録画が出来ます。
センサー録画時の録画時間の目安 (4GB SDカード使用時)

録画可能日数		センサー録画時間
		30秒	1分	3分	5分	10分
1日当たりの センサー録画回数	10回	96日	48日	16日	9.6日	4.8日
	50回	19.2日	9.6日	3.2日	1.92日	0.96日
	100回	9.6日	4.8日	1.6日	0.96日	0.48日
	500回	1.92日	0.96日	---	---	---
	1000回	0.96日	0.48日	---	---	----

※録画時間はあくまで目安となります。映像の内容によって大幅に増減することがありますので、試し録画を行って使用可能時間を予測する事をおすすめします。
※画質設定HIでもLOでも録画時間は変わりません。
※SDカード容量が一杯になると、上書き録画を始めます。上書き録画を禁止する事はできませんのでご注意下さい。

ワイヤレスパンチルトカメラ&モニターセット ROOM EYE2 ルームアイ2 製品仕様

カメラ仕様【TR-X50PTC】
映像方式	カラー（赤外モードでは白黒）
撮像素子	1/4型カラーCMOS
有効画素数	約30万画素
レンズ	3.6mm F2.0
水平画角	53°
最低照度	0.5 LUX（赤外線モード時0LUX）
赤外線投光距離	約5m
使用温度範囲	0～＋40℃
外形寸法	w106×H132.2×D110.5mm
質　量	約315g
パンチルト角度	水平約240°（51ステップ）上下約110°（23ステップ）
音声入力	内蔵マイク
音声出力	3.5mmミニジャック・内蔵スピーカー
センサー入力	フォトカプラ NOのみ対応
センサー出力	リレー端子 NO/NC対応
電源入力	DC12V
アンテナ端子	PR SMA-J
使用周波数帯	2.4GHz帯
変調方式	GFSK
スペクトラム拡散	FHSS
干渉制御	CCDS
データレート	最大2Mbps
音声圧縮方式	ADPCM
通信距離	見通し約200ｍ
工事設計認証番号	001WWCA1248
受信機仕様【TR-X50M】
映像表示素子	16:9ワイド7型TFT LEDカラー液晶
映像方式	NTSC
解像度	可変VGA 640x480 QVGA 320x240
同時接続台数	4台
画面切替	自動切換/単画面/4分割
表示画像調整	明るさ・コントラスト・色合い
オートシーケンス	可能
ブザー	有　センサー信号受信により動作
電源入力端子	DC電源ジャック
電源	付属ACアダプター
電源電圧	DC12V
消費電流	通常時435ｍA　最大540ｍA　エコモード時265ｍA
全消費電力	通常時7.3W最大9.2Wエコモード時4.5W待機時0.5W
使用温度範囲	0℃～40℃
外形寸法	W187ｘH165ｘD35mm
質量	520ｇ（スタンド含まず）
映像圧縮方式	モーションJPG
音声圧縮方式	ADPCM
ファイル形式	AVI形式
録画解像度	VGA640ｘ480　QVGA320X240
録画フレームレート	16fps（SDHC/SDカード 1GB～32GBまで）
録画モード	手動/モーション/センサー
録画データ検索	ファイル検索
再生機能	通常再生/早送り/早戻し
無線受信CH数	4CH
音声入力	内蔵マイク
映像出力	3.5mmステレオミニジャック
音声出力	映像出力と共用
センサー入力	フォトカプラ NOのみ対応
センサー出力	リレー端子 NO/NC対応
SDカードスロット	1（1GB～最大32GBまで使用可能）
電源入力	DC12V
アンテナ端子	PR SMA-J
工事設計認証番号	001WWCA1247
赤外線受光窓	付属赤外線リモコン
同梱内容	カメラ TR-X50PTC 受信機 TR-X50M アンテナ(SMA端子)×1 アンテナ(SMA端子)×1 木ネジ×2 スタンド×1 コンクリートアンカー×2 AVケーブル(2m)×1 ACアダプター(1.8m)×1 ACアダプター(1.8m)×1 SDHCカード(4GB)×1 リモコン SDHCカード(4GB) 取扱説明書(製品保証書付/保証1年)
