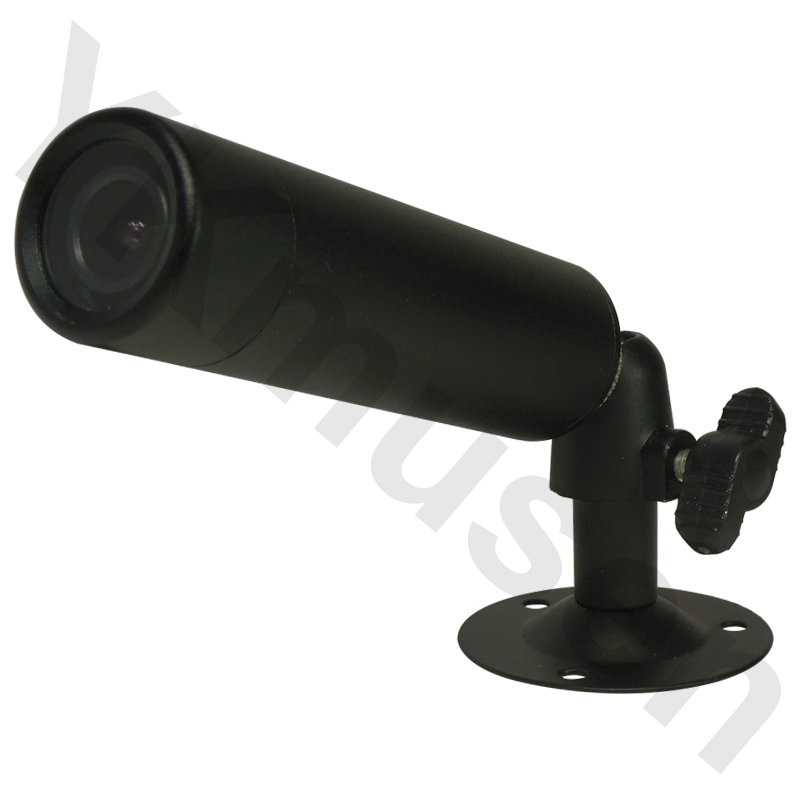

フルHD屋外設置対応バレット型小型HD-SDI監視カメラ YKS-500B

フルHD屋外設置対応バレット型HD-SDI監視カメラ
フルHD(1920×1080)の高精細映像での監視が可能!

型番:YKS-500B

価格:¥29,800(税込)
カートに入れる
(購入数はカート内で設定して下さい)

フルHD屋外設置対応バレット型小型HD-SDI監視カメラ YKS-500B 主な機能と特徴

フルハイジョン画質での監視を実現

YKS-500BはPanasonic製1/3インチ220万画素CMOSイメージセンサーを搭載したボックス型HD-SDI監視カメラです。200万画素オーバーの画素数を余すことなく発揮したフルハイビジョン映像(Full HD/1920×1080P)を実現し、水平解像度も1100TVライン以上の高解像度を実現。フルハイビジョンによる高精細な監視映像を提供します。

バレット型小型カメラ

YKS-500Bはボックス型のHD-SDI監視カメラと遜色ない撮影能力を備えた小型カメラです。φ25×D93(mm)のコンパクトなバレット型(筒型)なので、設置の仕方によっては目立たずに設置することが可能です。レンズにはf3.6mmのメガピクセル用ボードレンズを採用しています。

屋外設置対応

YKS-500Bは防水仕様(IP66)なので屋外への設置が可能です。
背面のケーブル類等をしっかりと防水処理することで屋外設置にも対応します。

Day&Night 機能搭載

YKS-500Bは暗くなると自動的に白黒撮影に切換、感度を増幅して撮影を行うことができるDay&Nightモードを搭載しています。カラー時は最低照度0.2Luxですが白黒時は0.01Luxでの撮影画可能です。

※切換は自動、手動、カラー固定、白黒固定が可能です。
※赤外線には対応しておりません。
※デジタルスローシャッター機能により更に感度を上げることができます。

YKH-HD220BX デイモード(カラー映像)YKS-500B ナイトモード(白黒映像)

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-500Bは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKH-HD220BX 3DNR OFFYKS-500B 3DNR ON
▲3次元ノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-500Bはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。AUTO~最大8倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

D-WDR機能搭載

YKS-500BはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-500B D-WDR機能OFFYKS-500B D-WDR機能ON
▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

OSD機能搭載

YKS-500BはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-500B セットアップメニュー画面 YKS-500B 露出設定画面

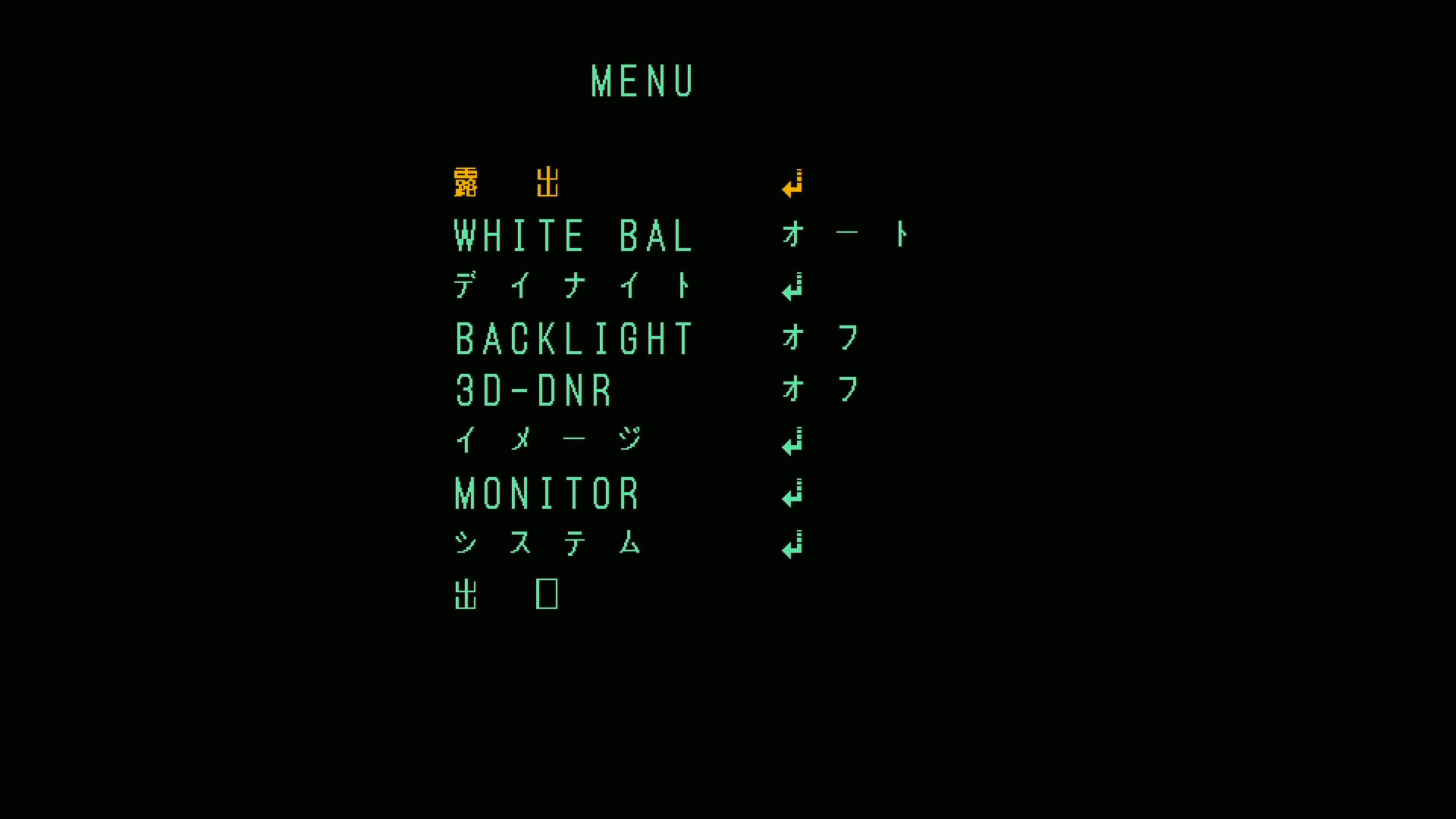

▲メイン設定画面
本体のメイン設定画面です。
▲露出・シャッター速度設定画面
シャッタースピード、SENS-UP設定画面。
YKS-500B デイナイト設定画面 YKS-500B イメージ設定画面
▲デイナイト設定画面
デイナイト機能についての設定画面。

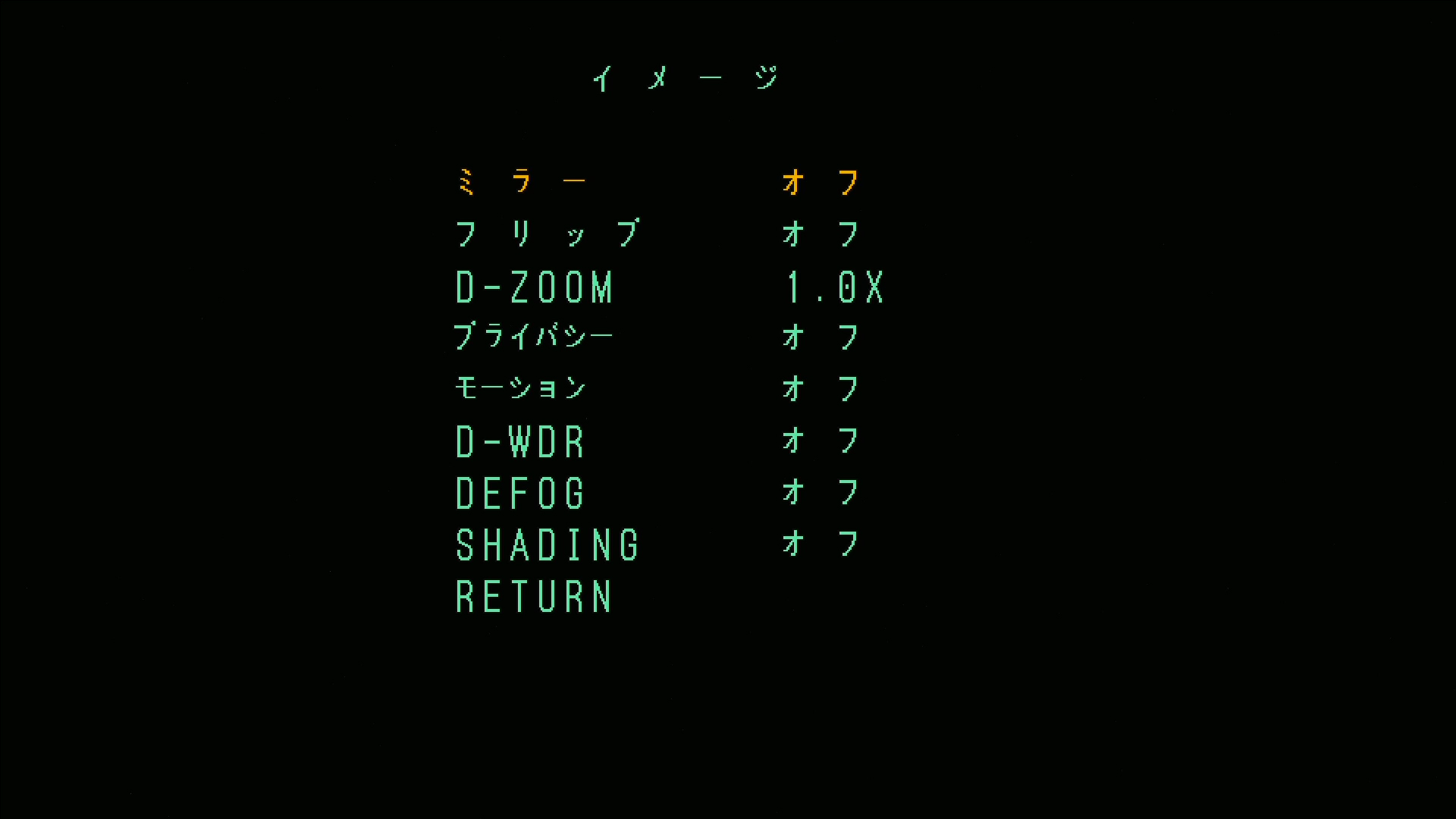

▲イメージ設定画面
D-DWR等の画質補正機能の設定画面。

プライバシーマスク機能

YKS-500Bは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域にマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

その他機能

YKS-500Bは上記でご紹介した機能以外にも多彩な機能を搭載しています。

・カメラタイトル…8文字までの英数字でカメラタイトルを設定できます。
・ミラー機能…監視映像を上下左右反転させることができます。
・デジタルズーム機能…最大96倍デジタルズームを行うことができます。※画像は粗くなります。

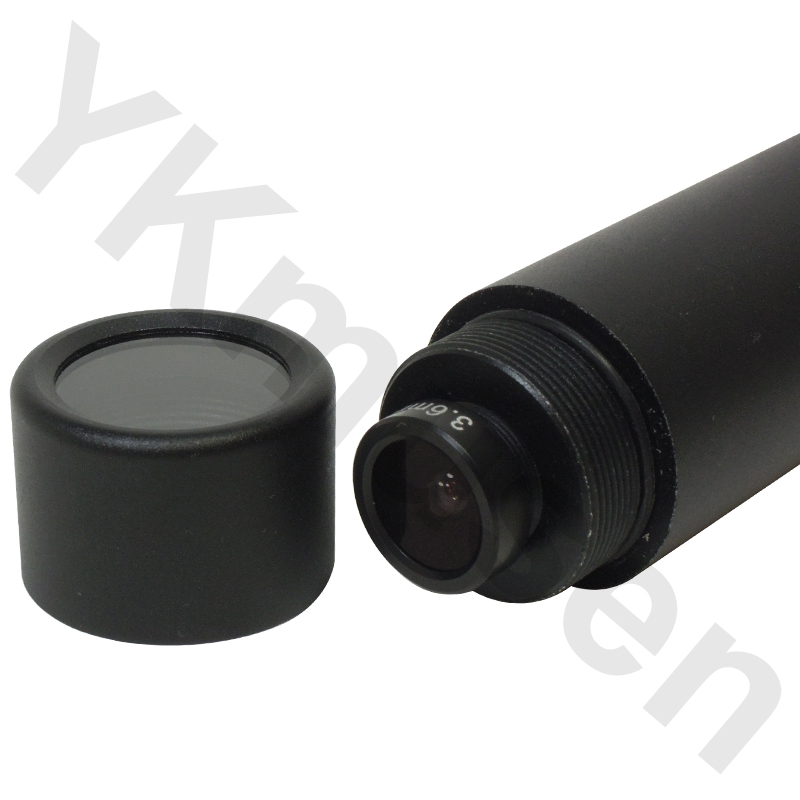

本体前面・側面

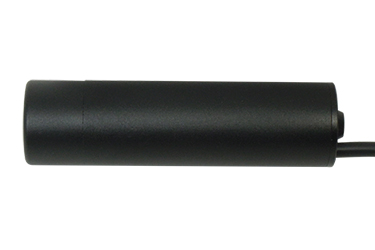

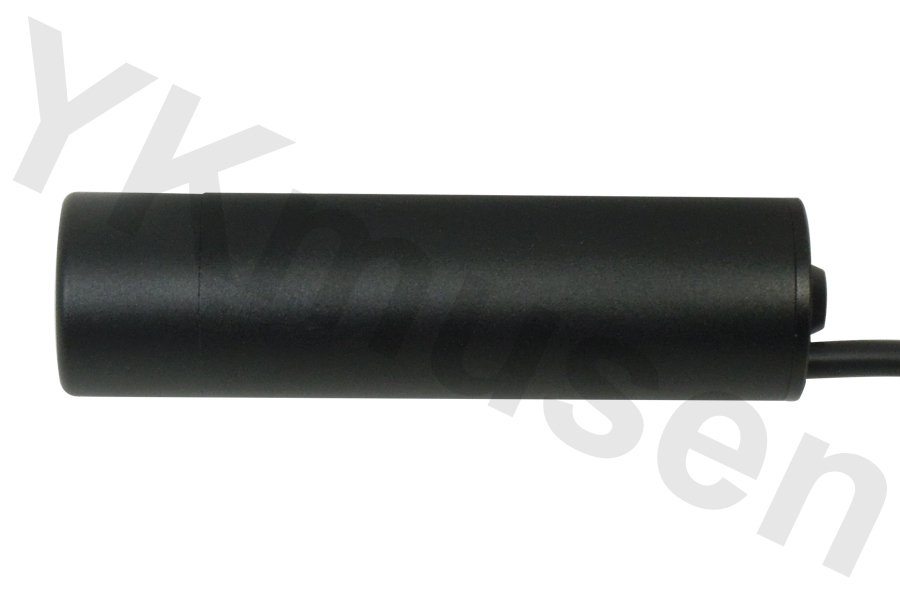

YKS-500B 本体側面

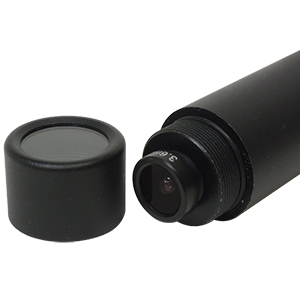

YKS-500B 本体前面

f3.7mmのメガピクセル用ボードレンズを搭載しています。
直径は25mm、全長は93mmとコンパクトサイズを実現しています。

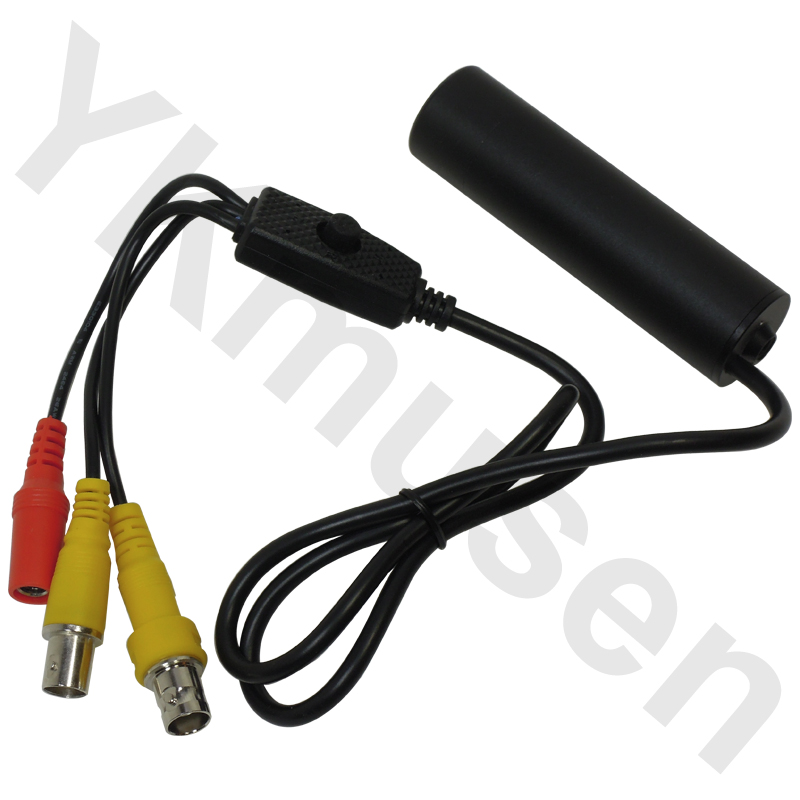

本体背面・接続部分

YKS-500B 本体側面

本体背面よりケーブルが出ています。
ケーブル長は約70㎝となり、途中約55㎝部分にOSD操作スイッチが備わっており、
それより先でケーブルが3本に分岐し、HD-SDI出力端子(SMPTE 292M/BNC-J)と
SD-Video出力端子、DC端子に分岐します。

YKS-500Bで撮影した実際の画像

YKS-500Bで実際に撮影した静止画像をご用意致しました。
PCのキャプチャー機器を使用している為、若干画質が落ちています。

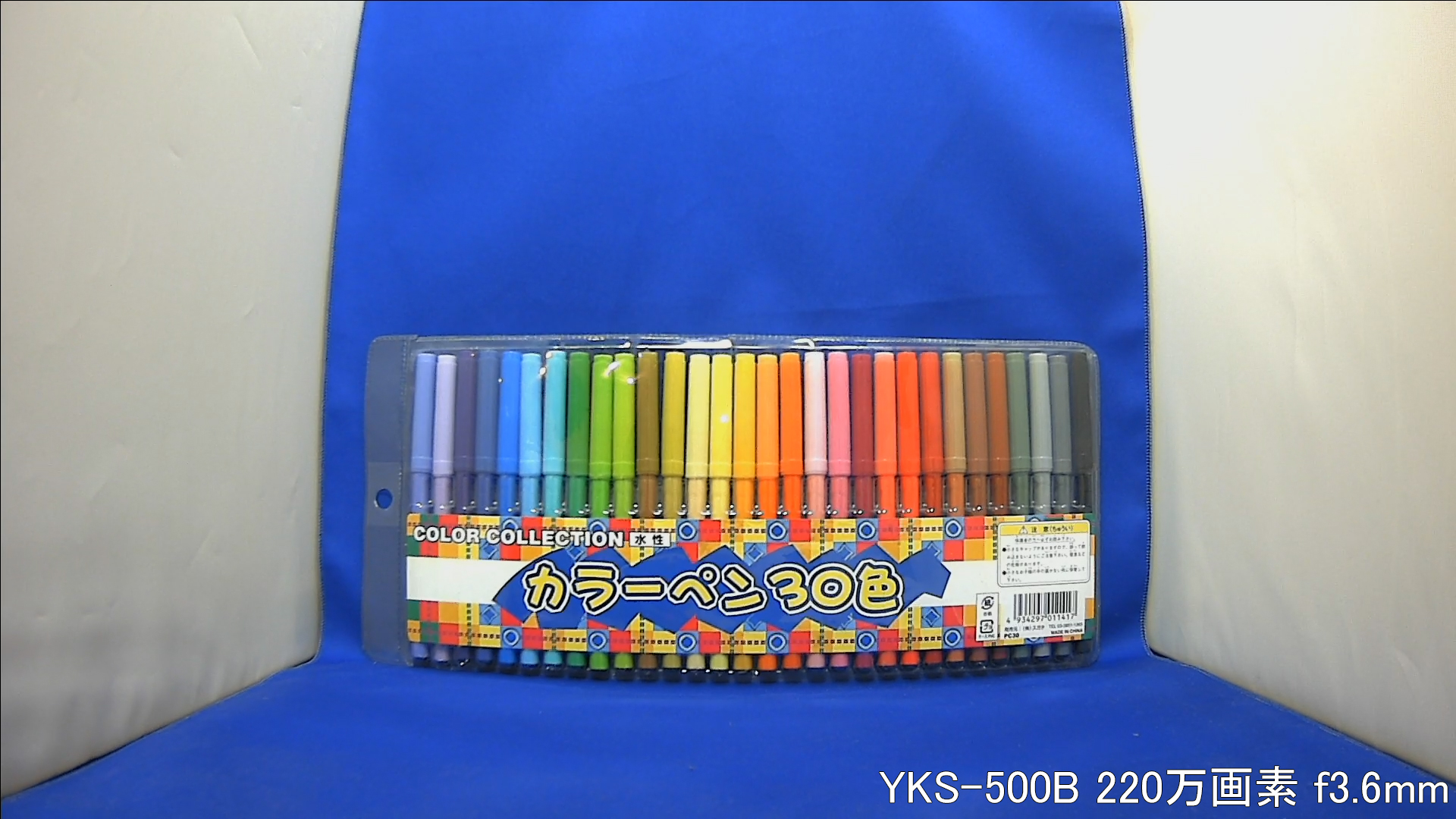

 カメラから約40cm離れた被写体を撮影
YKS-500B カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
レンズはf3.6mmのメガピクセル用ボードレンズを採用。
撮影範囲も比較的ワイドで色合い、映像の輪郭共に文句無しの画質で撮影ができます。

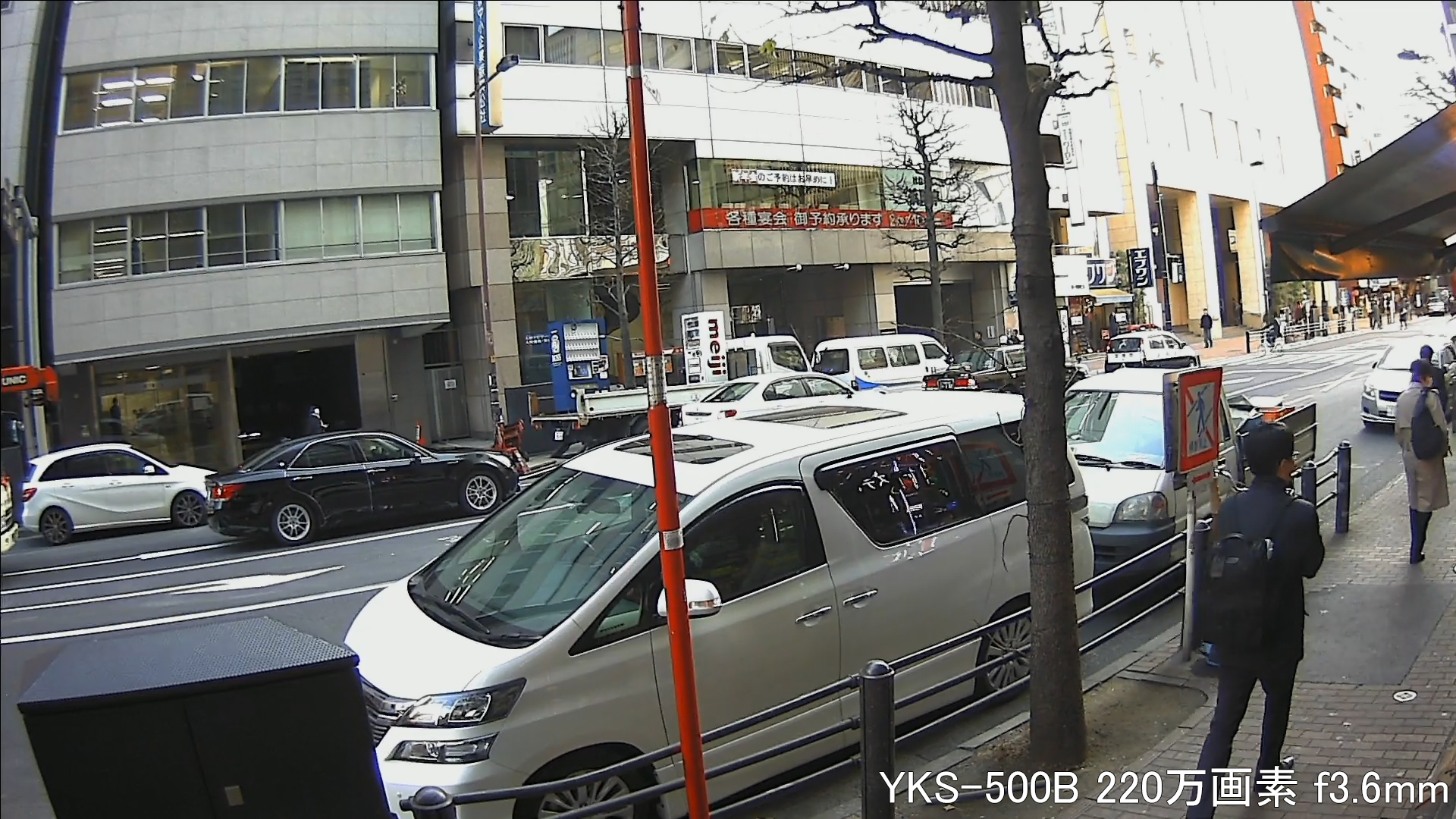

 事務所外を撮影(屋外)
YKS-500B 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
全体的な色合いが良く、鮮明度の高さがうかがえます。
細かな文字なども確認することができます。

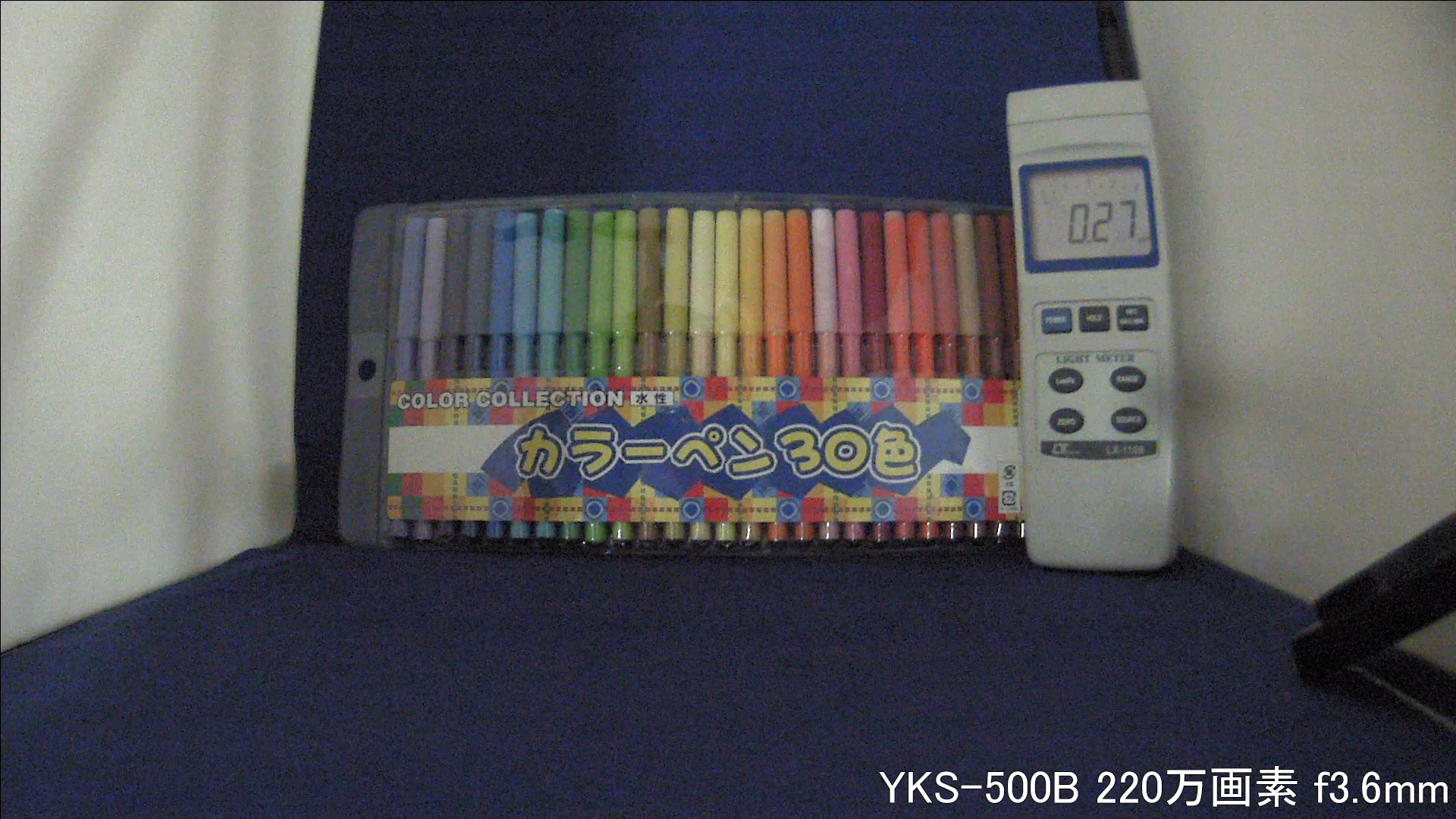

 カメラから約40cm離れた被写体を低照度撮影(0.3Lux程度)
YKS-500B カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
約0.3Luxの照度下で撮影をしました。
既に電子感度アップが働いていますが、カラー映像でハッキリと撮影できます。

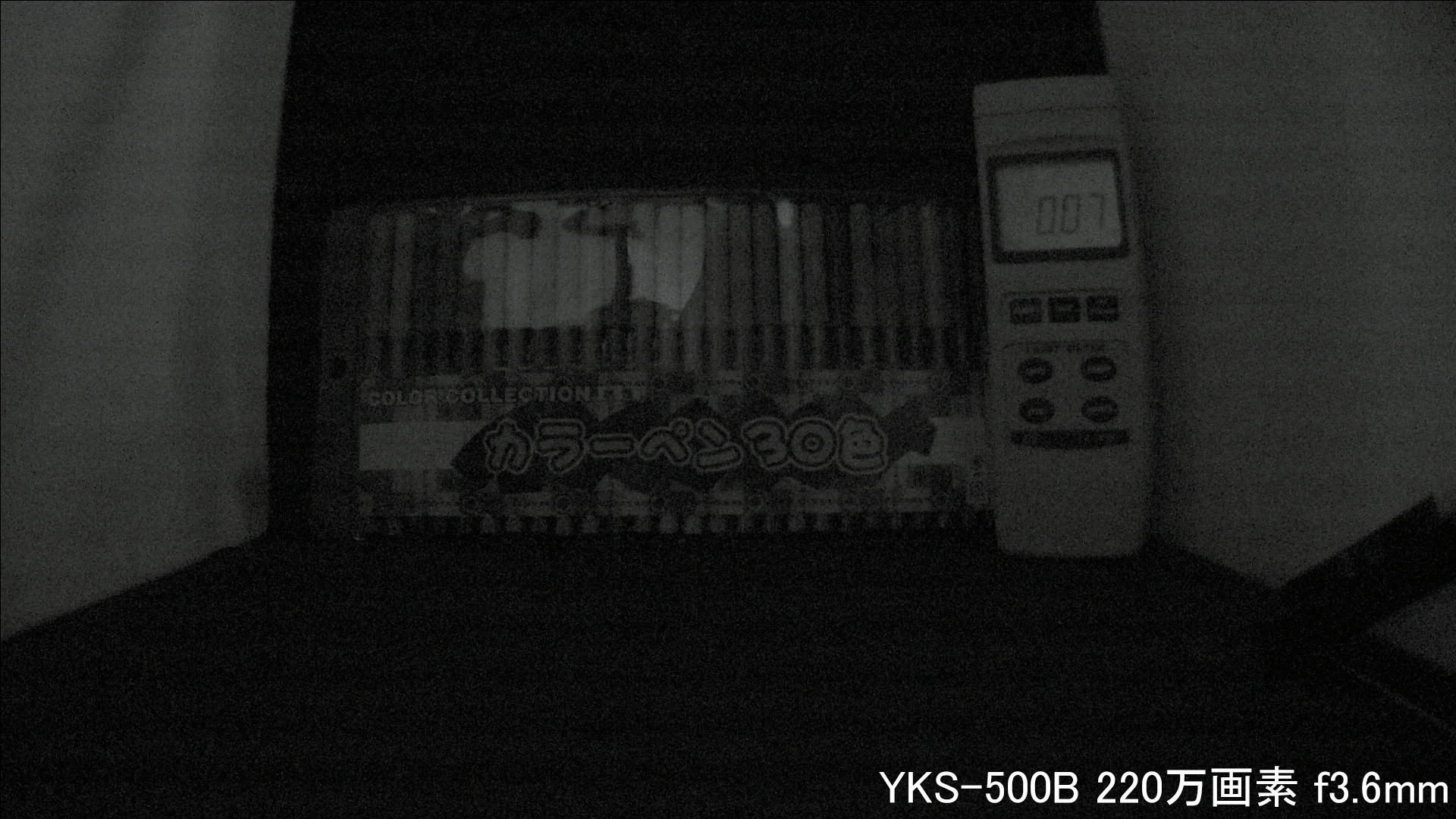

 カメラから約40cm離れた被写体を低照度撮影(0.5Lux程度)
YKS-500B カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
0.07Luxの照度ではかなりノイズも出ていますが何とか撮影は出来ています。
ただ、電子感度アップの倍率も上がっている為、映像に若干の残像が残ることがあります。

フルHD屋外設置対応バレット型小型HD-SDI監視カメラ YKS-500B のご紹介

YKS-500BはHD-SDI方式のメガピクセルバレット型小型監視カメラです。本体は直径25×奥行93mmの小型サイズを実現し、他のHD-SDI監視カメラと比べてコンパクトサイズを実現しています。また、本体はバレット型(筒型)なので、設置の仕方によっては目立たずに設置することが可能です。防水性能IP66も備えている為、屋外への設置にも対応します。レンズにはf3.6mmのメガピクセル用ボードレンズを採用しています。

イメージセンサーには1/3インチ220万画素Panasonic製CMOSイメージセンサーを搭載。出力解像度は1920×1080(1080P)のフルHD出力に対応し、フルハイビジョンによる高精細映像での監視を実現します。また動画性能にも長けており30fpsの滑らかな映像で撮影ができます。更に低照度下での監視にも耐えられるようにDay&Night機能を採用。これにより低照度下の撮影にも強く、多少薄暗い環境下でも監視を可能にします。

主な撮影機能としては明暗差の激しい場所で安定した映像を得ることが出来るD-WDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能、色温度の調整が出来るホワイトバランス機能、低照度下のノイズを軽減させる3DNR機能等、画質を安定させる為の様々な機能を搭載。また、プライバシー保護用のマスキングや、画像の上下左右反転機能、カメラID表示なども搭載しており、玄関前や建物周囲の防犯カメラとしてだけでなく、工業用監視カメラとしてもご使用いただくことができます。これらの各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。メニュー表示は日本語となっており、多彩な機能もスムーズに設定していただくことができます。

なお、HD-SDI方式の防犯・監視カメラは通常のアナログビデオ入力には接続することはできず、画角調整や各設定を行うには別途HDMIコンバーターが必要となりますが、YKS-500Bには設定用としてアナログビデオ出力も備えています。その為、HDMIコンバーターを使用せずに画角調整や設定を行っていただくことができます。

YKS-500Bはバレット型の小型カメラなので防犯・監視カメラ設置による威圧感を抑えたい場合にも適しており、屋外設置にも対応することから玄関先をさり気無く監視したい場合や、目立たずに屋外の悪質な行為の証拠撮りを行いたい場合等に最適なHD-CCTV/HD-SDI防犯・監視カメラです。

※HD-SDI方式のカメラ映像をご覧いただくには※
HD-SDI入力に対応したモニターをご用意いただくか、HD-SDI→HDMIコンバーターを使用してHDMI入力端子を備えたモニターと接続していただくか、HD-SDI監視用デジタルレコーダーからのHDMI出力をHDMI入力端子を備えたモニターと接続することで映像をご覧いただくことができます。

※HD-SDI方式のカメラ映像を録画するには※
HD-SDI監視用デジタルレコーダーをご使用いただく必要があります。

※HD-CCTV/HD-SDIについて※
HD-CCTV/HD-SDIについて詳しくは新世代ハイビジョン防犯・監視カメラシステム HD-CCTV/HD-SDI防犯・監視カメラシステムのページをご覧下さい。

フルHD屋外設置対応バレット型小型HD-SDI監視カメラ YKS-500B 製品仕様

イメージセンサー 1/2.8インチ220万画素Panasonic製CMOSイメージセンサー
総画素数 2,010(H)×1,108(V)、220万画素
有効画素数 1,920(H)×1,080(V)、210万画素
走査方式 プログレッシブスキャン方式
HD-SDI映像出力形式 1.45G/s、HD-SDI Output (SMPTE 292,424,425)
映像出力解像度 HD-SDI出力:1920×1080 (1080P) / 1280×720 (720P)
アナログ出力 ※映像確認用
アナログ映像出力形式 1.0Vp-p 75Ω コンポジット
映像出力端子 HD-SDI端子:BNC-J
アナログ出力端子:BNC-J
OSDメニュー 日本語/英語
同期方式 内部同期
S/N比 50dB以上 (AGC OFF)
最低被写体照度 カラー:0.2Lux / F1.2 (IR内0Lux)
白黒:0.01Lux / F1.2 (IR内0Lux)
モーション機能 ON/OFF
WDR / BLC D-WDR / BLC
ホワイトバランス Auto / Autoext / Pushing / Manual
デジタルズーム ×96レベル
プライバシーマスク 32ゾーン
DNR 3D-DNR
Day&Night機能 AUTO/カラー/白黒
AGC 0 - 20
DEFOG(霧駆除機能) ON / OFF
電子シャッター方式 自動 / 手動
D-WDR(ACCE) オフ/低/中/高
映像反転機能 上下左右反転
レンズ f3.6mmメガピクセル用ボードレンズ
防水性能 IP66相当/防雨型
動作温度 -10℃~50℃
電源 DC12V/2W
寸法(mm) φ25×D93
重量 約105g (ケーブル含む/スタンド除く)
同梱内容 YKS-500Bカメラ本体
取付スタンド
BNCP-RCAJ(RCAジャック-BNCプラグ)×2
DC12V-ACアダプター
取扱説明書(製品保証1年)

※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。
