電源/RS485重畳対応3G/HD-SD-SDIリピーター EQCO-SDI30-7502

電源/RS485重畳対応3G/HD-SD-SDIリピーター
最長1100mまで延長対応!システムの入れ替えにも!

型番:EQCO-SDI30-7502

※販売終了しました。ありがとうございます。


電源/RS485重畳対応3G/HD-SD-SDIリピーター EQCO-SDI30-7502 主な機能と特徴

3G-SDI/HD-SDI/SD-SDIの信号を再延長

3G-SDI/HD-SDI/SD-SDI信号を延長するリピーターです。
リピーターを5台使用することで、最大1,100mの延長が可能です。(HD-SDI/5C-FBの場合)

電源供給はモニター側1台のみ

複数のリピーターを中継してケーブルを延長する場合も
リピーターへの電源供給は、モニター側の1台のみで動作します。
中継箇所での電源が不要なので 設置工事費用の削減が可能です。

カメラ電源とRS485信号も重畳伝送

SDI信号と一緒にカメラ電源とRS485信号も重畳して伝送できます。
同軸ケーブルの他に通信ケーブルや電源ケーブルを引き回す必要がありません。
電源とRS485接続は端子台接続となっており、しっかりと接続することができます。

※カメラ電源の供給はリピーターが2台の場合 (接続例参照)

2台のリピーターを使用してカメラ電源を送る場合は6Wの電源(DC12Vの場合500mA)を供給

※詳しい供給電力は仕様内【伝送距離の目安】をご覧ください。

1080p/1080i/720pのHDカメラ映像を伝送

HD-SDI信号は720p、1080iだけでなく1080pにも対応しています。
さらに、3G-SDI(SMPTE424M (2.97Gbps))にも対応しているので
将来、3G-SDI対応機器に置き換えた場合でもそのままご利用になれます。

5C-2Vケーブルが使用可能

従来のアナログ監視カメラ用に多く使用されてきた5C-2V同軸ケーブルに対応しています。
アナログカメラからの置き換えでも、ケーブルをそのまま使用出来ます。

※伝送距離は仕様内【伝送距離の目安】をご覧ください。
※5C-2Vケーブルを使用する場合には事前の動作確認をお勧めします。

使用例

•HD情報カメラの伝送用

防災用カメラやお天気カメラなど、建物の屋上などに接地したカメラの映像を 機器室まで延長する場合などに有効です。RS485制御信号も一緒に送ることが できるため、配線工事が容易です。

•既設アナログカメラからHDカメラへの置き換え

5C-FBだけでなく従来よりアナログ監視カメラシステムで多く使用されてきた 5C-2Vケーブルにも対応しています。既設配線をそのまま利用できるため工事費用を 安く抑えることができます。 また、カメラ電源やRS485を重畳して伝送することができ、カメラ電源が取りずらい場所や PTZカメラなどの制御が必要なカメラにも使用することができます。

※伝送距離は仕様をご覧ください。
※5C-2Vケーブルを使用する場合には事前の動作確認をお勧めします。

接続例

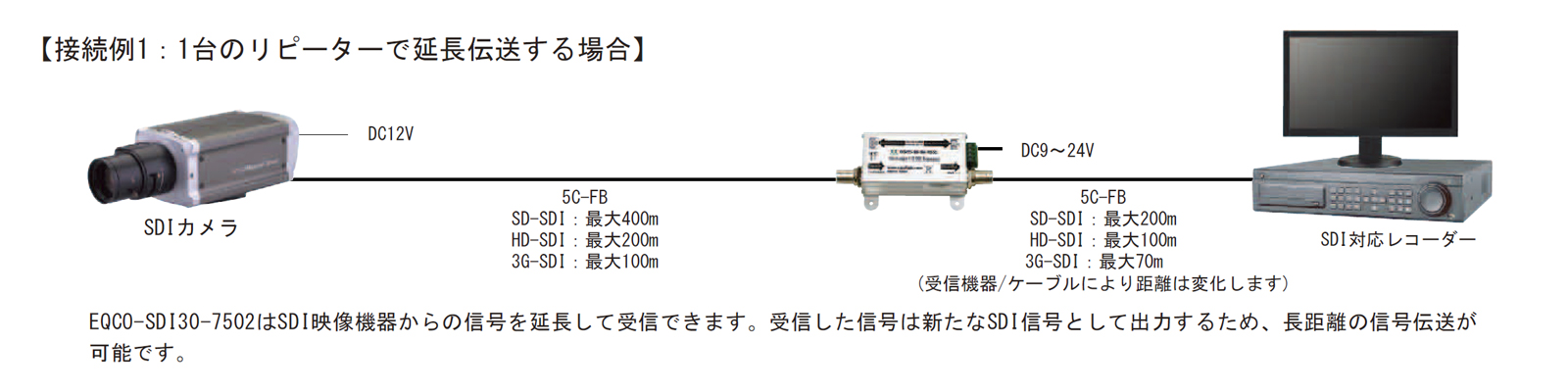

■1台リピーターで延長伝送する場合

単純にカメラの配線距離を延ばしたい場合にはEQCO-SDI30-7502を1台使用することで伝送距離を大幅に延ばすことができます。EQCO-SDI30-7502に別売のDC12又はDC24VのACアダプターが必要になります。

EQCO-SDI30-7502 1台のリピーターで延長伝送する場合

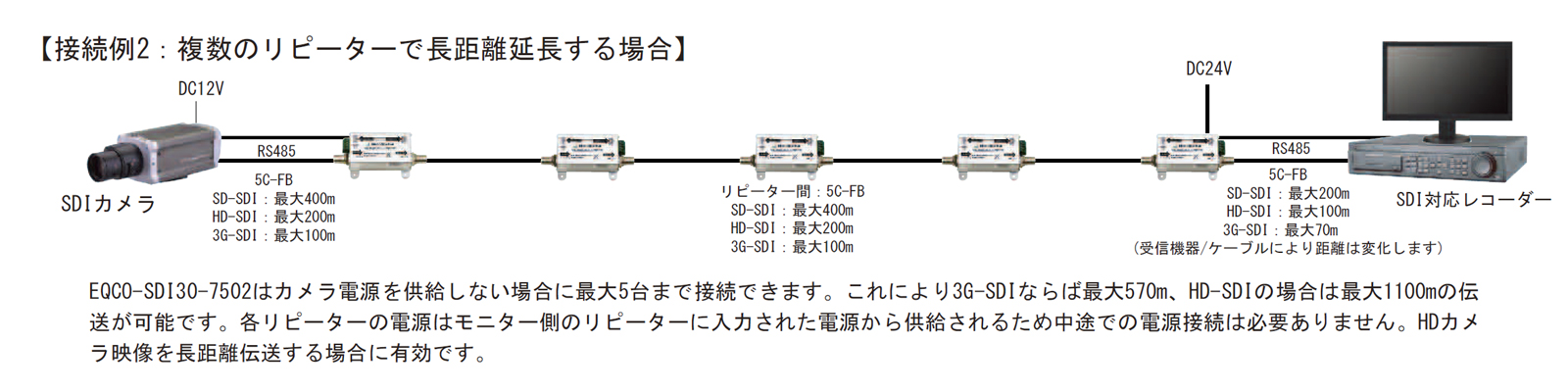

■複数のリピーターで長距離延長する場合

EQCO-SDI30-7502はカメラ電源を供給しない場合に最大5台まで接続して長距離伝送することができます。モニター側に別売のDC24V-ACアダプターを接続することでリピータに電源を供給できるので、中継地点に電源を確保する必要なくご使用いただくことができます。カメラ側で電源を取ることができ、ケーブルを延長したい場合にお奨めの接続方法です。

EQCO-SDI30-7502 複数のリピーターで延長伝送する場合

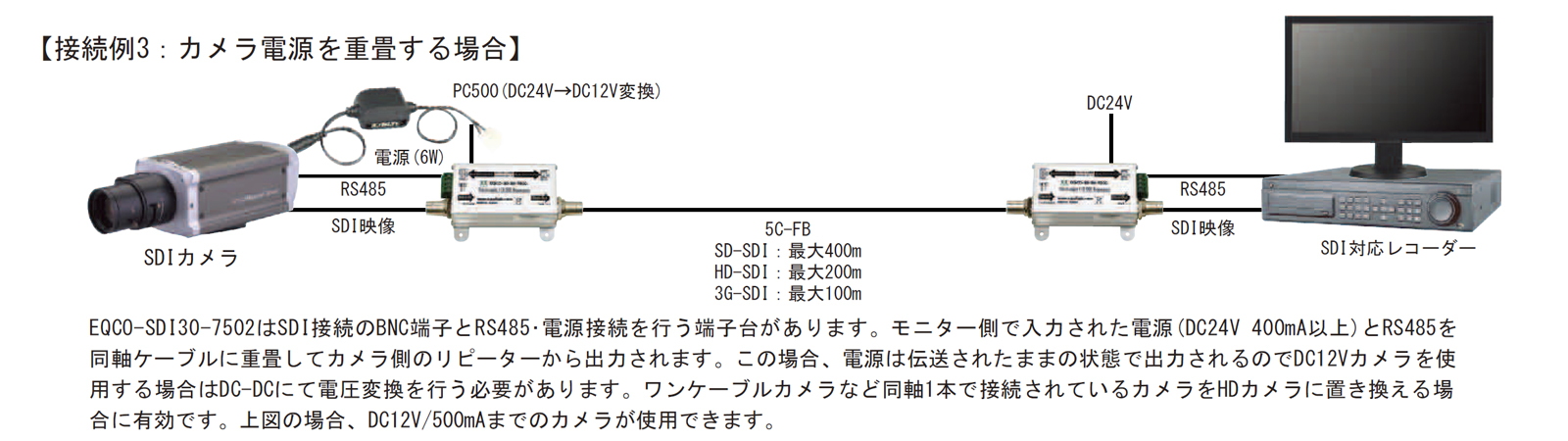

■カメラ電源を重畳する場合

EQCO-SDI30-7502を2台とDC24V→DC12V変換器(PC500)、DC24V-ACアダプターを用いることでカメラ電源を重畳して使用することができます。既にアナログ式のワンケーブルカメラなど同軸1本で接続されているカメラをHD-SDIカメラに置き換える場合に重宝します。

EQCO-SDI30-7502 カメラ電源を重畳する場合

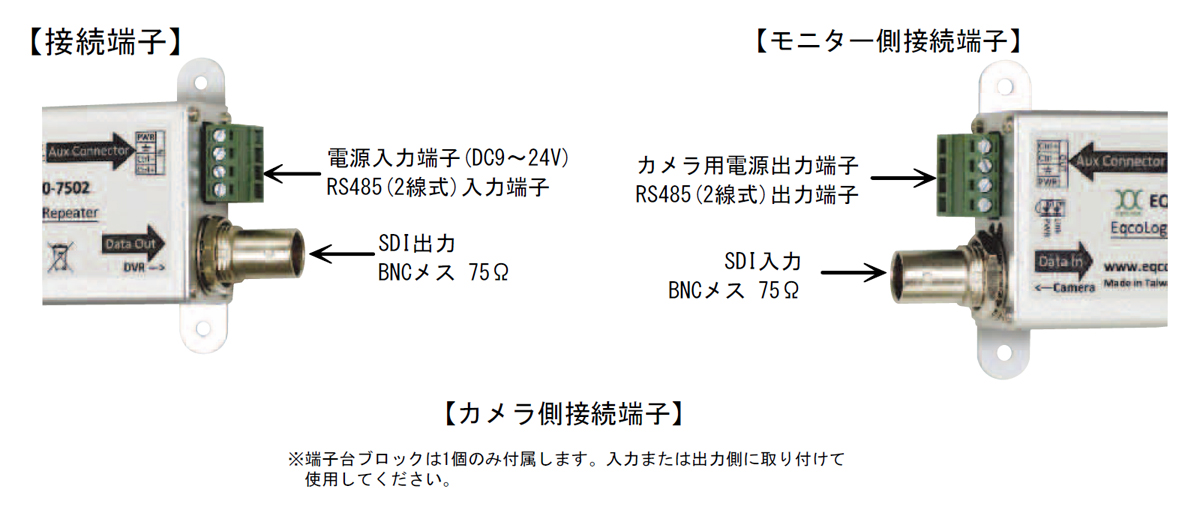

各部名称

EQCO-SDI30-7502 各部名称

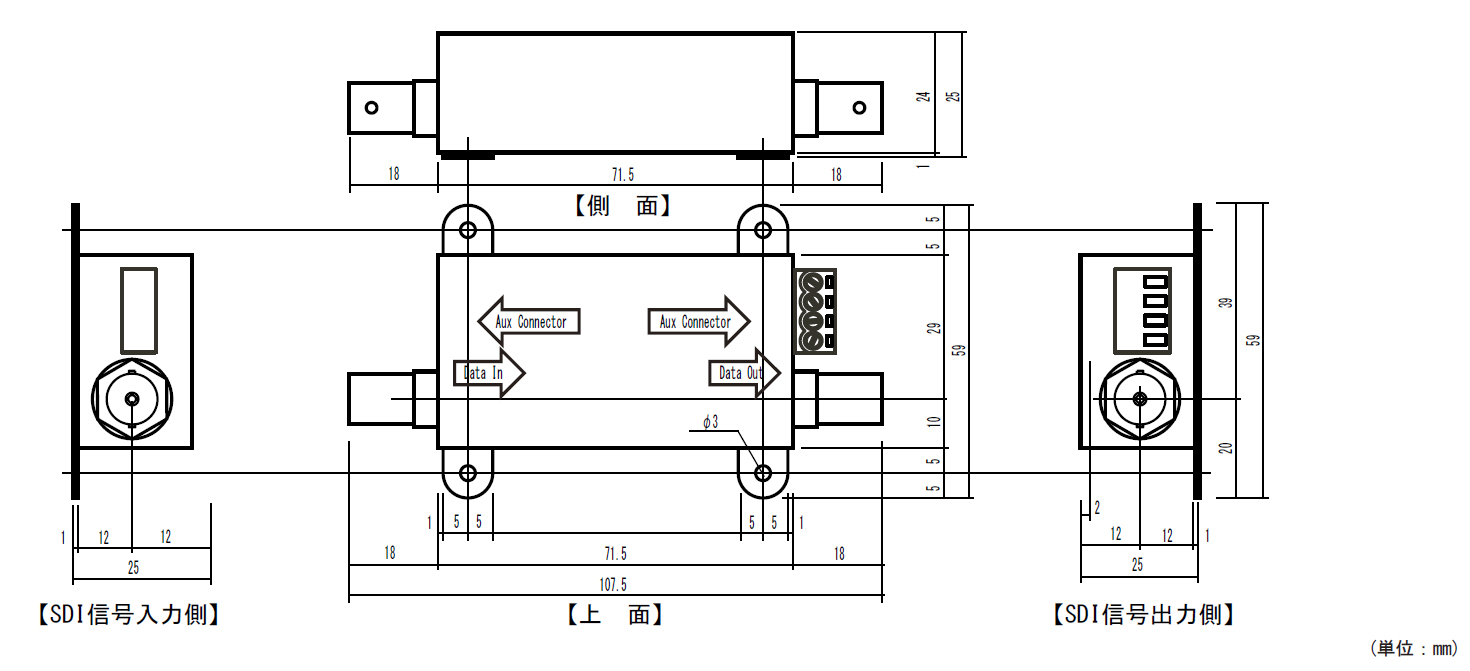

本体寸法

EQCO-SDI30-7502 本体寸法

電源/RS485重畳対応3G/HD-SD-SDIリピーター EQCO-SDI30-7502 のご紹介

EQCO-SDI30-7502はSD/HD/3G-SDI信号の延長を可能にするSDIリピーターです。また、SDI信号を伝送する同軸ケーブルに電源とRS485信号を重畳して伝送できるのでHD-SDIカメラの設置、既設アナログカメラからの置き換えに最適です。

昨今、需要が増えつつあるHD-CCTV/HD-SDI監視カメラはハイビジョン画質で監視が出来る為、次世代型の監視カメラとして期待されていますが、配線距離の問題がネックでした。と言うのも従来のSD-SDI(アナログ)監視カメラでは3C-2Vや5C-2Vでも100m、200mの長距離配線が容易でしたが、HD-SDIでは高周波信号による伝送となりますので配線距離が長い場合、映像が映らない等の問題が出てしまいます。配線距離の問題からHD-SDIの導入を諦めていた場合に、EQCO-SDI30-7502を使用することで問題を解決することができます。もちろんケーブルの質やコネクタの程度、温度環境などによって変化する為、必ずしも伝送出来るとは言い切れませんが、【伝送距離の目安】をご参考の上で余裕を見た中継距離でしたら十分に伝送中継が可能になります。

また、EQCO-SDI30-7502は単なるリピーターとしてだけではなく、RS485制御信号の伝送にも対応しているのでズームカメラやスピードドームカメラ(PTZカメラ)などの接続にも使用できます。更に電源重畳方式にも対応することで既設のアナログワンケーブルカメラからの移行にも対応することができます。このようにEQCO-SDI30-7502はHD-CCTV/HD-SDIカメラの設置を始め、既設アナログカメラからの置き換えに非常に重宝するリピーターだと言えます。

※HD-CCTV/HD-SDIについて※
HD-CCTV/HD-SDIについて詳しくは新世代ハイビジョン防犯・監視カメラシステム HD-CCTV/HD-SDI防犯・監視カメラシステムのページをご覧下さい。

電源/RS485重畳対応3G/HD-SD-SDIリピーター EQCO-SDI30-7502 製品仕様

型 番 EQCO-SDI30-7502
コネクター BNCメス 75Ω
インピーダンス 75Ω±3Ω
対応信号 SD/HD/3G-SDI (SMPTE259M/292M/424M)
通信速度 270Mbps∼2.97Gbps
コネクター 端子台ブロック用端子×2(4ピン) (端子台ブロック1個付属)
電 源 端子台×2使用
RS485 端子台×2使用
入力電圧 DC9∼24V
消費電力 0.72W/1台
RJ45端子 入力電圧-1V-同軸ケーブル減衰量(ケーブル特性、長さで変化)
同軸重畳出力 入力電圧-1V-同軸ケーブル減衰量(ケーブル特性、長さで変化)
カメラ側供給電源 最大6W(リピーター2台使用時)
動作環境 温度:0∼50℃ 湿度:最大85%RH (結露不可)
保存温度範囲 -20∼70℃
外形寸法 59(W)×25(H)×107.5(D)mm
質 量 80g
筐体材質 アルミニウム
同梱内容 EQCO-SDI30-7502本体
電源/RS485接続用端子台ブロック×1
取扱説明書
※電源アダプターは付属しません

※伝送に使用する同軸ケーブルとコネクターは75Ω品を使用してください。

伝送距離の目安

同軸ケーブルの種類 (減衰量) SDI出力→リピーター間伝送距離 最大
リピーター数
電源出力
(DC24V 0.4A入力)
(リピーター
2台経由)
3G-SDI
(2.97Gbps)
HD-SDI
(1.485Gbps)
SD-SDI
(270Mbps)
7C-FB (270MHz:7.5dB/100m) 130m 260m 530m 4台 4W
7C-2V (270MHz:12dB/100m) 90m 160m 320m 4台 4W
5C-FB (270MHz:10dB/100m) 100m 200m 400m 5台 6W
5C-2V (270MHz:15dB/100m) 70m 130m 260m 5台 6W
3C-2V (270MHz:23dB/100m) 45m 85m 170m 5台 6.5W
参考
リピーター無し5C-FB
(カメラ→SDI機器)
70m 100m 280m

※伝送距離はサンプルケーブルのテストから計算された予測値であり実際の距離はケーブル、
コネクター、温度環境などによって変化します。
※7C-2V、5C-2V、3C-2Vは3G/HD-SDIの高周波信号における伝送が保証されていません。
7C-FB、5C-FBの使用を推奨します。
