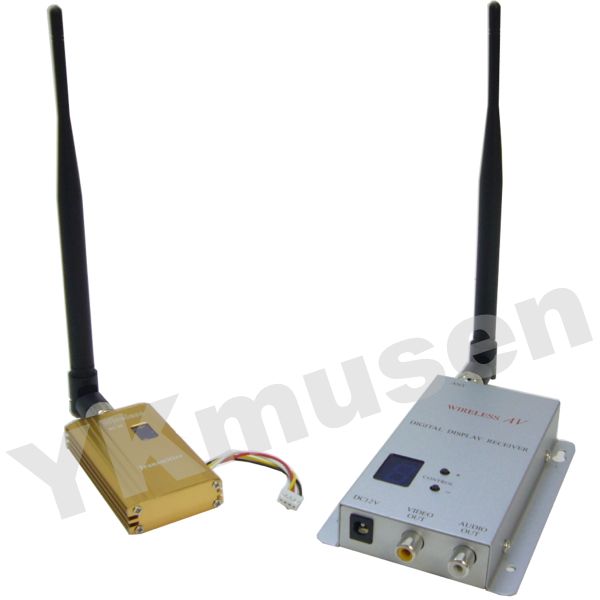

1.2GHz帯高出力映像・音声ワイヤレスシステム WS-1200Gの製品詳細

1.2GHz帯映像・音声ワイヤレスシステム
最大電波到達距離約800mの高出力モデル

型番：WS-1200G

価格：￥34,800(税込)
※販売終了しました。ありがとうございます。
-電波到達距離-
メーカー公称値 最大約800m/実用値 最大約200m

→WS-1200G 主な機能と特徴
→WS-1200G のご紹介
→WS-1200G 製品仕様
→WS-1200G オプション品

1.2GHz帯高出力映像・音声ワイヤレスシステム WS-1200G 主な機能と特徴

●高出力トランスミッター
最大電波到達距離が約800mと高出力モデルになります。
※実用値は50～300m前後になります。

●スマートなコンパクトボディ採用

スマートなコンパクトボディを採用。コンパクトさなので目立たずに設置できます。
防犯カメラ等と接続する際、画像のように専用ケーブルで接続します。

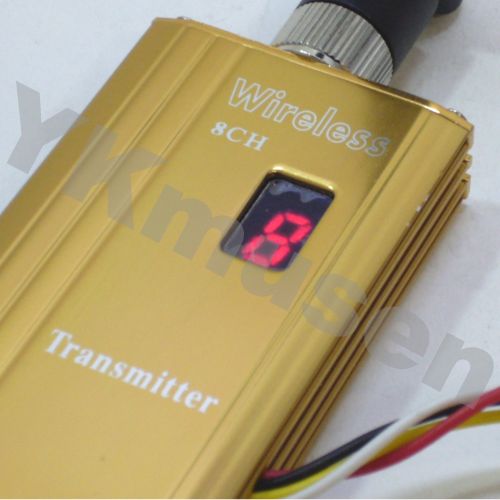

●8ch送信周波数切換式

送信周波数が8ch切換式なので同一箇所にて最大8台までご使用になれます。
送信chの切替はボタンで行う事ができ、送信chはLED表示の為、分かりやすくなっています。
送信ch：A、b、、4、5、6、7、8、9の8ch送信

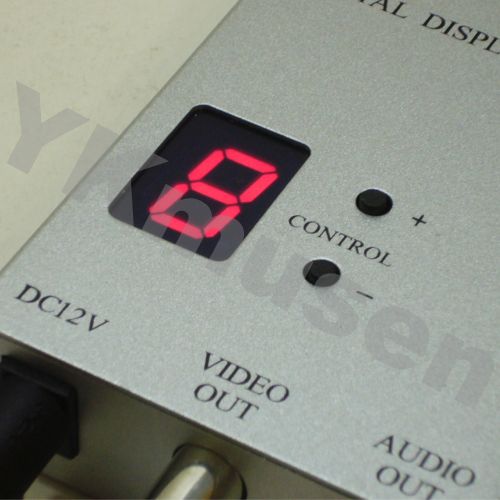

●8ch受信周波数切替式

受信機も送信機同様に分かりやすいLED表示で受信chを表示します。
受信chの切替はボタン操作で行う事が出来ます。
なお、実際は8ch以上の多ch受信が可能ですが、周波数帯域が近すぎる為、
事実上は8ch受信となります。
受信ch：A、b、C、d、E、F、0、1、2、3、4、5、6、7、8、9の16ch受信

●音声送信対応(モノラル)
映像だけでなく音声(モノラル)も送信する事ができるので、
音声マイク付の防犯カメラと組み合わせてご使用いただくことができます。

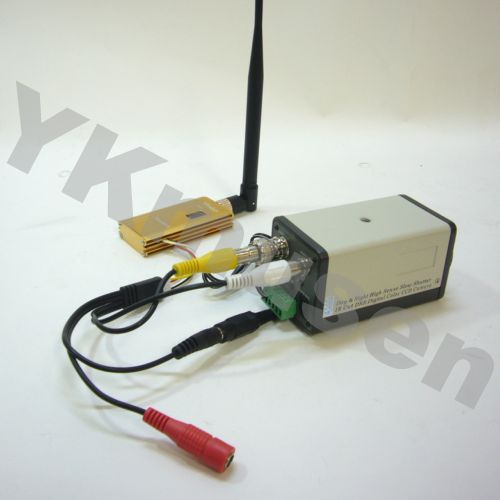

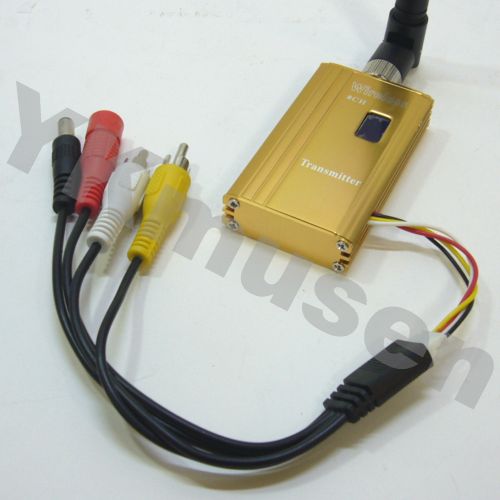

●送信機接続イメージ

送信機の専用ケーブルから「映像入力端子(RCA-J)」、「音声入力端子(RCA-J)」、
「DC12V入力端子」、「DC12Vスルー出力端子」が出ます。
画像は実際に防犯カメラと接続をしたイメージです。

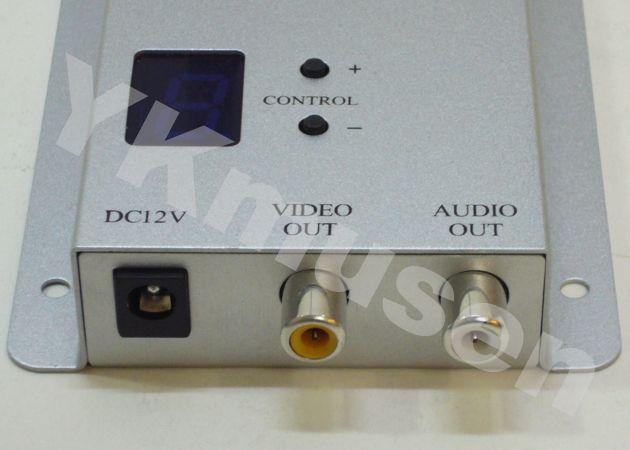

●受信機端子部分

「DC12V入力端子」、「映像出力端子(RCA-J)」、「音声出力端子(RCA-J)」が備わっています。

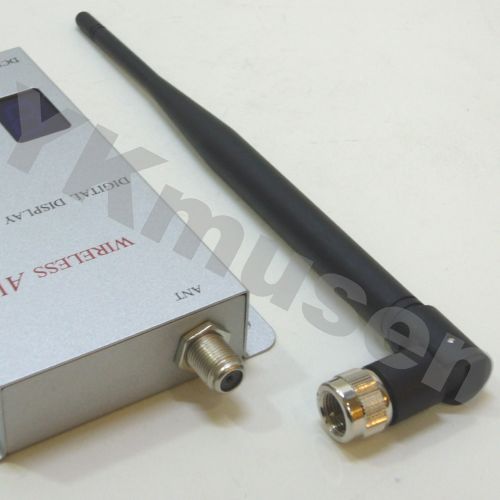

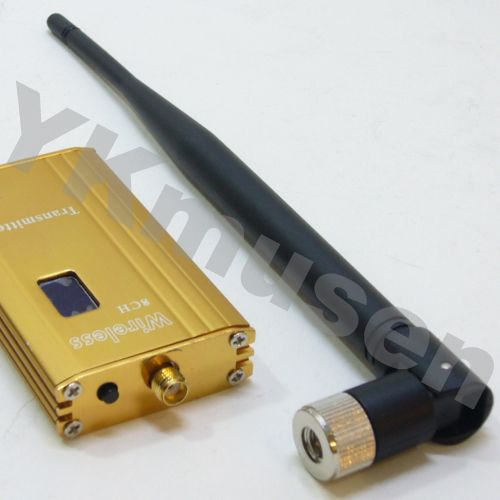

●アンテナ端子

高出力モデルの為、アンテナは送受信機共にやや大きめとなっています。
送信機はSMA端子、受信機はF型端子を採用しています。

※本機は非常に高出力な為、国内での使用は想定しておりません。予めご了承ください。

WS-1200Gは有線式の防犯カメラ等を配線不要のワイヤレス化することができるワイヤレスシステムです。防犯カメラだけではなく、色々な機器の映像、音声信号をワイヤレス化することができます。送信周波数には1.2GHz帯を使用し、電波到達距離は障害物のない場所で最大800m、実用数値としては最大100m程度の使用が可能です。弊社ラインナップ品の中では最も長距離送信を実現したワイヤレスシステムです。送信・受信周波数は8ch切換式なので、同一箇所で最大8台までの機器を使用ができます。また、各送信、受信chはLED表示になっており、現在の使用chが分かりやすくなっています。WS-1200Gは最高クラスの送信出力を誇り、電波到達距離が出来るだけ必要な場合にお奨めの製品です。
※送信機は熱を放熱しやすい形状となっており、その為熱をかなり持ちます。
狭い密閉された空間への設置や、送信機を布などの可燃物で覆ったり、可燃物に隣接させてのご使用は絶対にお止めください。

1.2GHz帯高出力映像・音声ワイヤレスシステム WS-1200G 製品仕様

WS-1200G送信機  製品仕様
使用周波数	1.2GHz
送信チャンネル数	8ch
送信出力	1000mW以上
動作温度	0～40℃
電源	DC12V 500mA / DC12Vスルー出力あり
寸法(mm)	H15×W42×奥行74(突起部・アンテナ含まず) アンテナ：約22cm ケーブル長：約22cm
重量	約77g(本体のみ)
接続端子	付属専用ケーブル使用 映像(RCA-J)、音声(RCA-J)、電源入力、電源出力
スイッチ類	送信ch切替スイッチ
アンテナ端子	SMAJ型
WS-1200G受信機  製品仕様
受信周波数帯	1.2GHz帯
受信チャンネル数	手動切換8ch
動作温度	0～40℃
電源	DC12V 350mA
寸法(mm)	H21×W81×D115(突起部・アンテナ含まず) アンテナ：約22cm
重量	約160g
接続端子	映像(RCA-J)、音声(RCA-J)、電源入力
アンテナ端子	FJ型
同梱内容	WS-1200G送信機 WS-1200G受信機 送信機用ACアダプター 受信機用ACアダプター 送信機用アンテナ 受信機用アンテナ 送信機用専用ケーブル 受信機用AVケーブル(映像/音声(モノラル)) 取扱説明書(製品保証6ヵ月)

※仕様及びデザインは予告なく変更される場合がございます。予めご了承下さい。

- 電波到達距離につきまして -
電波到達距離(実用値)は、当社が行った見通し環境でのテスト結果に基づいた動作確認距離となっておりますが、実際に当製品を使用した場合、設置環境（送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など）や周囲状況（他の無線機器との相性など）によって電波の到達距離が著しく変化します。記載上の電波到達距離はあくまで目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。
- 映像・音声ノイズにつきまして -
電波到達範囲内であっても設置環境や他の無線機器との相性等によりノイズが発生する場合があります。
特に送受信機間の距離が離れれば離れる程、映像及び音声(音声対応・マイク付の場合)にノイズが乗りやすくなります。ワイヤレス・無線機器を使用することで配線を省く事ができ、大変便利ではありますが、反面、このような理由から安定した映像を得られる保証はありませんのであらかじめご了承下さい。

-ご購入前の注意点-
ご購入する前に以下の注意点を必ずご確認下さい。
●ご利用頂く環境（距離や障害物、周辺の電波状況など）によって映像にノイズがのる場合もございます。
●生産事情によりランプの色やデザイン又は操作方法等が変更になる場合がございますので予めご了承下さい。
●本製品を使用したことにより、直接的もしくは間接的に生じた損害、破損（データを含む）について
弊社では 一切責任・保障を負いません。
●本製品は輸入品の為、技術基準適合証明マークを取得しておりません。
ご了承の上、ご注文・ご使用をお願い致します。
●本製品を日本国内で使用する場合は、無線局の免許を受けなければ使用することが出来ません。
●本製品を免許を受けずに使用した場合は、使用者が電波法第110条第1号または第2号の規定により、
1年以下の懲役又は100万円以下の罰金に処されることがあります。
また、重要無線通信に妨害を与えた場合には、同法第108条の2の規定により、
5年以下の懲役又は250万円以下の罰金に処されることがあります。
●必ず適切な環境にて、総務省の許可を元にご利用下さい。
●さらに詳細については総務省のホームページをご確認ください。

1.2GHz帯高出力映像・音声ワイヤレスシステム WS-1200G オプション品のご案内

	型番：B-12　価格：￥1,000(税込) （購入数はカート内で設定してください） 単3電池8本用電池ボックス「型番：B-12」を使えば携帯使用が可能です。 送受信機とも消費電力が高めで、非常に短時間しか使用できませんので、 長時間使用時には鉛蓄電池をご使用下さい。
	ケーブル 受信機から配線時、ケーブルの長さが足りない場合は 別途ケーブルをお買い求め下さい。
	無線システム用アンテナ アンテナ交換に対応している送信機又は受信機にアンテナを取り付ける事で電波到達距離の大幅アップを見込む事が出来ます。 電波到達距離を稼ぎたく、設置場所に余裕がある場合にお奨めです。
