デジタル2.4GHzワイヤレスカメラセット AT-2400WCSの製品詳細

デジタル2.4GHz帯ワイヤレスカメラセット AT-2400WCS

デジタル2.4GHz帯ワイヤレスカメラセット
デジタル信号でノイズの無いクリアな映像を実現!

型番:AT-2400WCS

価格:¥24,800(税込)
カートに入れる
(購入数はカート内で設定して下さい)
-電波到達距離-
メーカー公称値 ~最大約150m

デジタル2.4GHz帯ワイヤレスカメラセット AT-2400WCS 主な機能と特徴

電波到達距離見通し最大150mを実現

AT-2400WCS 電波到達距離見通し最大150mを実現した長距離ワイヤレスカメラ
AT-2400WCSは無線送信デジタル伝送方式を採用する事で見通し環境下で最大150mの電波送信距離を実現しました。遮蔽物の多い場所や上下階での使用でも電波が届きやすくなっています。
※150mは遮蔽物の無い環境でのテスト結果です。屋内等の実使用では到達距離が短くなります。実際に当製品を使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。記載上の電波到達距離は目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。

カメラ本体は水に強く屋外設置に対応

AT-2400WCS IP54相当の防滴仕様 AT-2400WCSのカメラは水に強いタイプで屋外でも防犯に有効です。
玄関/裏口/ガレージなど屋外設置を検討している場合にオススメです。
カメラは防滴構造(IP54相当)となっておりで直接水に濡れない場所であれば屋外に設置可能でベーシックな形状なので監視カメラとしての威嚇効果も抜群です。

※AT-2401Txは軒下での屋外設置を推奨しておりますが防滴構造(IP54相当)となっており完全な防水構造ではありません。その為、軒下であっても直接雨のかかる場所ではご使用になれません。設置の再は予め雨等の吹き込まない場所であるかご確認の上、設置下さい。



●4台までのカメラ増設に対応し、4ch自動切換も可能
AT-2400WCS 4台までのカメラ増設に対応し、4ch自動切換も可能
AT-2400WCSは1台の受信機で最大4台までカメラを増設可能!
増設時はカメラの映像を順に切替えて(巡回監視)確認が可能です。
※カメラ増設時4分割表示は出来ません。

デジタル伝送でクリア高画質

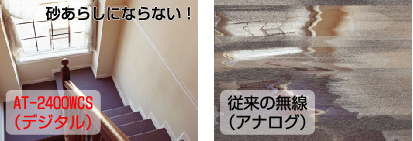

砂あらしノイズが発生しない!
AT-2400WCS 砂あらしノイズが発生しない

AT-2400WCSはデジタル方式で映像を送信します。
従来のアナログ無線で多かった砂あらし(ノイズ)による映像の乱れが発生しません。
画面コマ数を自動調整して画質をキープ
1秒間の映像を1~10コマで自動調整 AT-2400WCSは使用中に電波状況が悪くなった場合でも、1秒間あたりの画面コマ数(フレームレート)を自動調整して映像を表示。電波状況が悪い場合でも映像のコマ数を落としてクリアな映像をキープします。

配線が不要でかんたんに設置可能

AT-2400WCSは[カメラ]・[受信機]に電源さえあればすぐにお使い頂けます。
AT-2400WCS ワイヤレスだから配線不要で簡単設置
※イラスト上のPC・TVモニター・録画機はお客様のお手持ちのものをご利用下さい。

集音マイク+夜間撮影機能でさらに安心

音声マイク内蔵 AT-2400WCSは音声マイク内蔵で周囲の音声状況も把握でき、
状況確認がより確実になります。
赤外線照射 AT-2400WCSは周囲が暗くなると、自動で赤外線撮影が開始され
最大で約5mの撮影が可能です。
赤外線撮影は周囲状況(被写体の有無や材質・形状など)で撮像出来る範囲が変化します。設置環境によっては期待されている距離の撮影が難しい場合もございます。また稀に画面に白いもやの様なものが見えますが赤外線撮影の特性上発生する現象で故障ではありません。

傍受されない混信しない

他の無線機器と混信しない AT-2400WCSは送信周波数を常時可変(ホッピング)させることで周波数を特定されず第三者に傍受される心配がありません。カメラと受信機は必ず1:1の状態で通信を行います(ペアリング)。

※同機器を2セット以上使用した場合、混信する事はありませんが電波状況が悪くなります。 他の周波数やノイズが存在する場合はその周辺を避けて空いているチャンネルを自動選択するため他機器との混信がありません。

電波状況が一目でわかる

画面にはアンテナマーク AT-2400WCSは電波状況をカメラとモニターで
それぞれ確認出来るので設置も簡単です。

工事設計認証取得

工事設計認証取得 AT-2400WCSは電波法に適合する工事設計認証を取得。安心してお使い頂けます。 2.4GHz帯を使用した[高度化小電力データ通信システム]という電波法に基づく基準認証を受け、総務省令で定められた[技適マーク]を取得してます。

AT-2400WCS各部名称

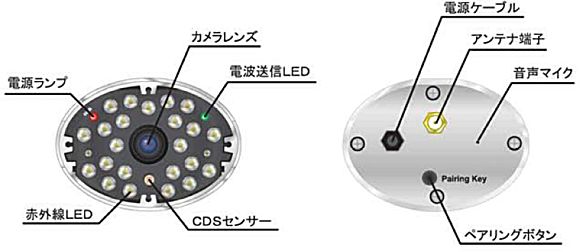

カメラ「AT-2401Tx」
AT-2401Tx 各部名称
受信機「AT-2402Rx」
AT-2402Rx 各部名称

AT-2400WCS外形寸法図

AT-2400WCS外形寸法図

AT-2400WCS同梱内容

AT-2400WCS 同梱内容
無線カメラ[AT-2401Tx]×1
専用受信機[AT-2402Rx]×1
取付けブラケット×1
無線用アンテナ×2
ACアダプター×2
接続ケーブル(映像・音声)×1
取付けネジセット×1
取扱説明書(製品保証1年・保証書含む)×1

AT-2400WCSで撮影した実際の画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

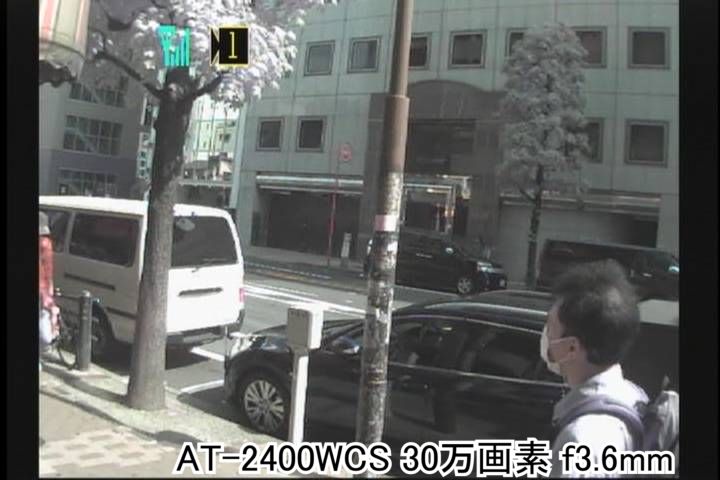

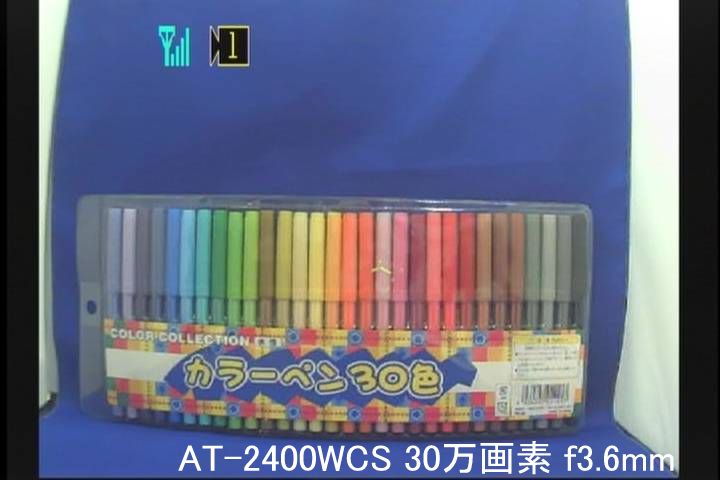

AT-2400WCS カメラから約30cm離れた被写体を撮影  AT-2400WCS 事務所から外を撮影
カメラから約30cm離れた被写体を撮影 事務所内から外を撮影
近距離撮影時は色合いが大変良い印象ですが、
屋外を撮影した場合、CMOSらしい色合いになっている印象はあります。

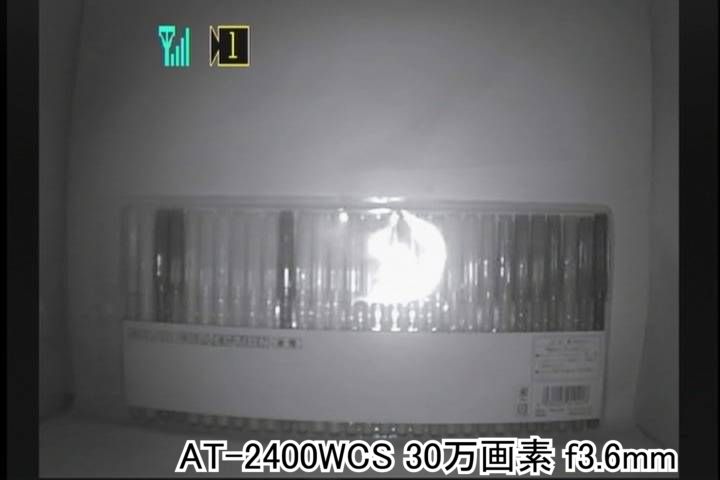

AT-2400WCS カメラから約30cm離れた被写体を暗闇で撮影
カメラから約30cm離れた被写体を暗闇で撮影
赤外線照射を行なうことで暗闇でも問題なく撮影を行なう事が出来ます。

デジタル2.4GHz帯ワイヤレスカメラセット AT-2400WCS のご紹介

AT-2400WCSは無線送受信をアナログ式ではなくデジタル式を採用する事でノイズの無いクリアな映像を実現したデジタル式ワイヤレスカメラです。
無線送受信機能にアナログではなくデジタル式を採用する事で、アナログ式無線カメラと比べて非常に安定したクリアな映像を送信する事ができ、尚且つ長距離送信を可能にしています。

AT-2400WCSは電波の送受信を行う際、電波環境に応じてフレームレートを1コマ~最大10コマの間から自動調整を行なう事で、電波状況が悪くても砂あらしの映像にならず、クリアな映像を表示します。コマ数を減らすことにより、若干リアルタイムパフォーマンスには欠けてしまいますが、その分、安定した映像を得る事が出来ます。また、他の無線機器との混信が起こりにくく、デジタル式の為、傍受されにくいのでセキュリティも高くなっています。

本体筺体はIP54の防滴仕様となっているので直接水に濡れない場所であれば屋外設置が可能です。本体前面部には赤外線LEDも搭載しており、昼はカラー、暗くなると白黒+赤外線撮影に切換え、夜間暗闇でも最大5m先までの撮影が出来る為、屋外用のワイヤレス監視カメラとしてご活用いただく事が出来ます。

また、本体には音声マイクも内蔵しているので周囲の状況を把握する事が出来るのも便利な機能の一つと言えるでしょう。特にアナログ方式と違って安定した音声受信が出来るので音声を重視したワイヤレス監視カメラとしても高い効果を発揮します。

AT-2400WCSのカメラは最大4台まで増設ができ、アナログ式と違って混信の心配が無い為、ワイヤレスカメラを複数台設置したい場合には安心してご導入していただけます。オプション品も充実しており、安定したワイヤレス監視を行ないたい場合には大変お奨めのワイヤレスカメラです。

デジタル2.4GHz帯ワイヤレスカメラセット AT-2400WCS 製品仕様

カメラ[AT-2401Tx]
センサ形式 1/4型 カラーCMOS
有効画素数 30万画素(VGA)
レンズ 3.6mm
撮像方式 NTSC
最低被写体照度 2Lux 赤外線撮影時は0Lux
音声出力
画角 水平:53° 垂直:40°
保護等級 IP54(防滴構造)
赤外線投光距離 約5m
受信機[AT-2402Rx]
映像出力解像度 640×480 Pixels(VGA)
出力フレームレート
(通信状況により可変)
通常時:最大10フレーム/秒
デジタルズーム時:最大30フレーム/秒
出力端子 RCAピンプラグ(映像・音声)
カメラ受信数 最大4台
スイッチャー機能 3段階(OFF・5・10・15/秒)
ズーム機能 2倍デジタルズーム
無線技術情報
使用周波数帯 2.4GHz帯(24000~24835Hz)
変調方式 GFSK
スペクトラム拡散 FH-SS
干渉制御 CCDS
データレート 最大 2Mbps
映像化方式 モーションJPEG
バンド幅 2Mbpsモードで2MHz
通信距離 見通し:最大200m
工事設計認証番号 201 WW 08215145
その他
動作温度範囲 -5~+45℃ (カメラ・受信機共に)
消費電流(最大) カメラ:500mA 受信機:300mA
消費電力 カメラ:2.5W 受信機:1.5W
電源・電圧 DC5V 1A(専用アダプター)
外形寸法
(突起部を除く)
カメラ:63(W)×46(H)×182(D)mm
受信機:25(W)×81(H)×80(D)mm
質量 カメラ:約266g 受信機:約135g
月々の電気代 約63円
同梱内容 無線カメラ[AT-2401Tx]×1
専用受信機[AT-2402Rx]×1
取付けブラケット×1
無線用アンテナ×2
ACアダプター×2
接続ケーブル(映像・音声)×1
取付けネジセット×1
取扱説明書(保証書含む)×1

デジタル2.4GHz帯ワイヤレスカメラセット AT-2400WCS オプション品のご案内

AT-2401Tx 赤外線付屋外用カメラ
型番:AT-2401Tx 価格:¥19,800(税込)
カートに入れる(購入数はカート内で設定してください)
増設用無線カメラ(IP54防滴型・屋外対応)です。玄関や駐車場などの屋外にカメラを増設したい場合、AT-2401Txを別途お買い求め下さい。

製品仕様は上記製品仕様をご確認下さい。
AT-2511Tx 赤外線付屋内用カメラ
型番:AT-2511Tx 価格:¥21,000(税込)
カートに入れる(購入数はカート内で設定してください)
増設用無線カメラ(屋内用・赤外線LED搭載)です。店舗内やエントランスなど屋内にカメラを増設したい場合はAT-2511Txを別途お買い求め下さい。

製品仕様はAT-2510MCSの製品ご紹介をページをご確認下さい。
AT-2402Rx 受信機
型番:AT-2402Rx 価格:¥15,800(税込)
カートに入れる(購入数はカート内で設定してください)
モニター無し受信機です。
交換用受信機としてご利用いただけます。
受信機の増設には対応しておりませんので、あくまで交換用となります。
製品仕様は上記製品仕様をご確認下さい。
AT-2512MRx モニター付受信機
型番:AT-2512MRx 価格:¥22,000(税込)
カートに入れる(購入数はカート内で設定してください)
3.5インチモニター付受信機です。
交換用受信機としてご利用いただけます。
受信機の増設には対応しておりませんので、あくまで交換用となります。
製品仕様はAT-2510MCSの製品ご紹介をページをご確認下さい。
ANT-01 2.4GHz帯デジタル無線カメラ専用高利得アンテナ
型番:ANT-01 価格:¥5,250(税込)
カートに入れる(購入数はカート内で設定してください)
電波到達距離を伸ばすことができる、オプションの高利得アンテナです。
カメラ側、受信機側双方に利用できます。

仕様
適合機種:AT-2400WCS、AT-2401Tx、AT-2402Rx
コネクタ:SMA-R-J(メーカーオリジナル)
利得:5dBi
電波到達距離※(見通し、メーカーテスト値):
送信機/受信機片方のみ使用時 最大300m
送信機/受信機両方に使用時 最大350m
外形寸法:12φ×195(H)mm
質量:約25g
※電波到達距離は、屋内または障害物のある場所で使用した場合、
最大で1/15程度まで減衰する場合があります。
ANT-01 無線アンテナ延長ケーブル
型番:AL-05 (5m) 価格:¥5,980(税込)
カートに入れる(購入数はカート内で設定してください)
型番:AL-10 (10m) 価格:¥6,980(税込)
カートに入れる(購入数はカート内で設定してください)
アンテナ位置を延長できるケーブルです。

仕様
適合機種:AT-2621Tx、AT-2622Rx、AT-2401Tx
ケーブル:3C-2V
セット内容:延長ケーブル、アンテナ固定金具、金具固定用ネジセット
