2分割対応カラー画面4分割器 RYK-9016

2分割対応カラー画面4分割器
2分割表示に対応したカラー画面4分割器

型番：RYK-9016

※販売終了しました。ありがとうございます。

→RYK-9016 主な機能と特徴
→RYK-9016 のご紹介
→RYK-9016 製品仕様
→RYK-9016 オプション品

2分割対応カラー画面4分割器 RYK-9016 主な機能と特徴

ピクチャー・イン・ピクチャー（PinP）機能・2分割機能搭載

RYK-9016は通常の4分割表示のほか、ピクチャーインピクチャーと2分割機能を搭載し、
多彩な画面表示を行うことができます。

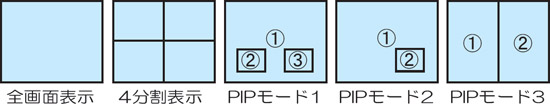

RYK-9016 ピクチャーインピクチャー機能

※2分割表示につきまして
RYK-9016では2分割表示を行った際、それぞれの映像(画面)を圧縮して表示します。

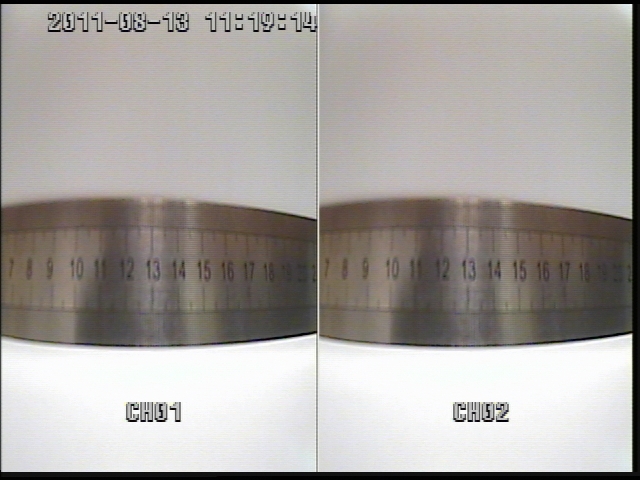

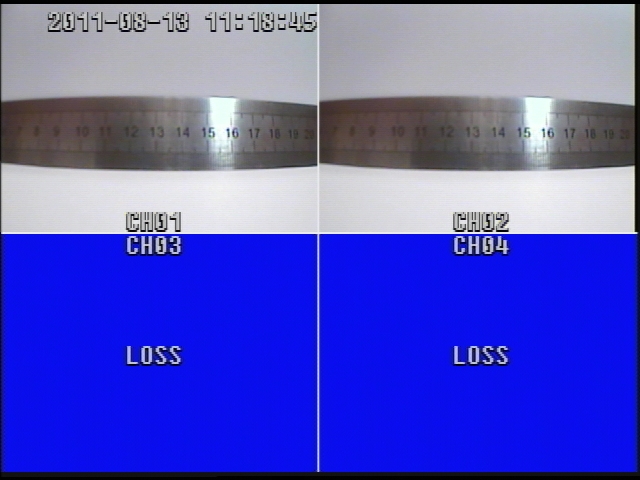

下画像は4分割表示時と2分割表示時の比較画像です。
画像のように2分割表示時は左右が圧縮された映像となります。

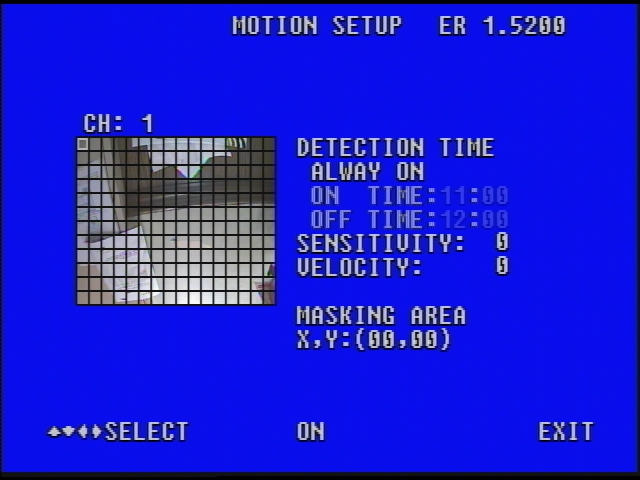

動作検知機能搭載

RYK-9016は画面上動きがあった時に画面上と音でお知らせします。またRELAY OUT端子にDVRやタイムラプスビデオを接続することにより、画面上に動きがあった時だけ録画することが可能です。各チャンネル16×12コマの合計192コマ一つ一つに設定が可能ですので細かい設定をすることが出来ます。

アラーム出力機能搭載

RYK-9016はオプションで外部アラームやDVR・タイムラプスビデオ等に接続可能です。

スイッチャー機能搭載

RYK-9016は各カメラを自動的に巡回するスイッチャー機能を搭載しています。

RYK-9016 スイッチング機能

タイムジェネレータ機能搭載

RYK-9016は映し出した映像に日付時間を表示するタイムジェネレーター機能を搭載しています。

デジタルズーム機能搭載

RYK-9016は再生時に2×2倍デジタルズーム表示が可能です。

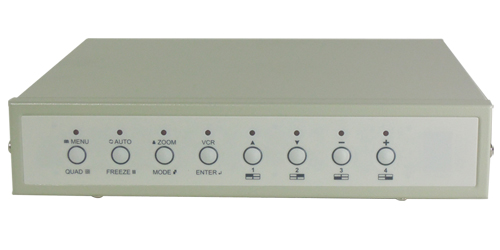

本体前面・操作パネル

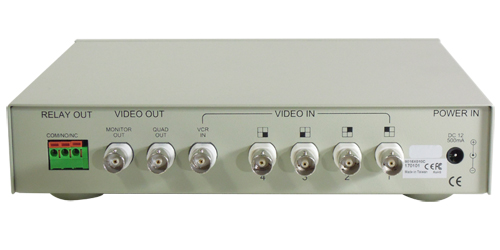

本体背面・入出力端子

▲PAGE TOP

2分割対応カラー画面4分割器 RYK-9016 のご紹介

RYK-9016は高性能動体検知機能(モーションディテクター機能)を搭載した画面4分割器RYK-9015の後継機種となります。

モーションディテクター機能は15段階の感度調整、検知エリア横16×縦12の192ドットと大変細かな動体検知エリアの設定が可能です。本体背面にはアラーム出力端子が備わっているので、タイムラプスビデオや動体検知機能の無い監視用デジタルレコーダー等のトリガーとして、組み合わせて自動録画を行う事が出来ます。

画面4分割器としての機能も時刻表示機能を始め、PIP表示、自動画面切換機能、プレイバック機能などを搭載。更に2分割表示機能を搭載することで、2分割画面が必要なシーンでもご活用いただくことが出来るようになりました。また、カメラ個々の画質調整も行うことができ、画面分割器単体としても高い性能を誇ります。

このようにRYK-9016はアラーム入力装備の録画機器と組み合わせるモーションディテクター機器として、低価格画面4分割器としてお奨めの画面4分割器です。

▲PAGE TOP

2分割対応カラー画面4分割器 RYK-9016 製品仕様

信号方式	NTSC/PAL 切替
フレームレート	60フィールド/秒
画面解像度	NTCS：720×480
画面表示	4分割画面ピクチャーインピクチャー 2分割画面自動切換
映像入力	4入力(BNC-J)
映像出力	1出力(BNC-J)
VCR入力	1入力(BNC-J)
モニター出力	1出力(BNC-J)
同期システム	内部同期
ズーム機能	2×2デジタルズーム
日付時間機能	有
カメラタイトル機能	有(最大4文字)
アラーム出力	Normal Open Normal Close
動体検知機能	感度設定：-7～+7 範囲設定可能(16×12ドット)
電源	DC12V/500mA
消費電力	最大12W
寸法	H44×W218×D204
使用温度	-10℃～50℃
付属品	DC12V-ACアダプター BNCP-RCAJ×5個取扱説明書(製品保証1年)
