WATEC(ワテック)高感度DSPカラーカメラ WAT-221S2

WAT-221S2 WATEC(ワテック)高感度DSPカラーカメラ
※WAT-221S2にはレンズは付属致しません。

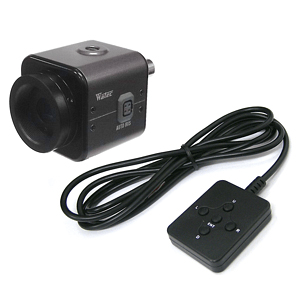

WAT-221S2 WATEC(ワテック)高感度DSPカラーカメラ 拡大画像

WATEC(ワテック)高感度DSPカラーカメラ
脱着式設定リモコン付属の高感度&多機能モデル!

型番:WAT-221S2

価格:¥64,800(税込)
カートに入れる
(購入数はカート内で設定して下さい)

WATEC(ワテック)高感度DSPカラーカメラ WAT-221S2 主な機能と特徴

1/2型CCDカメラで最低被写体照度0.0003Lux F1.2を実現!

WAT-221S2は1/2型CCDイメージセンサーを搭載し、独自のDPS回路により、最低被写体照度0.006Lux F1.2(AGC=ON/Shutter=OFF/NR=ON/y=0.45)の高感度撮影を実現しました。また、デジタルスローシャッター機能を使用することで、最低被写体照度0.0004Lux F1.2(AGC=ON/Shutter=x16/NR=ON/y=0.45)の高感度撮影を実現し、カラーカメラとして極めて高い高感度暗視撮影能力を備えた高感度CCDカメラです。

3Dノイズリダクション機能

WAT-221S2は3次元デジタルノイズリダクション機能を搭載することで低照度撮影時、画面内に発生するランダムノイズを軽減し、建物・人物の特定がより容易になります。

デジタルワイドダイナミックレンジ機能

WAT-221S2はデジタルワイドダイナミックレンジ(D-WDR)機能を搭載しています。デジタルワイドダイナミックレンジ機能を使用することで、明暗差(白とび・黒つぶれ)の激しい環境下でも画面全体を見やすく、最適な映像監視が実現します。

スローシャッター機能

WAT-221S2は光量が乏しい環境下で、露光時間を長く設定することで、通常のシャッタースピードに比べ、明るく撮影することができます。また、カメラが低照度だと判断した時に、自動でスローシャッターを作動させる「SENSE UP機能」もあります。ただし、露光時間が長くなると、映像に残像が発生しますので、ご注意下さい。

OSD機能

WAT-221S2はオンスクリーンディスプレイ( OSD)機能を搭載し、各種設定をモニター画面を見ながら行うことができます。

脱着可能な設定リモコン仕様

WAT-221S2のOSD設定は本体背面のREMOTE端子に接続して手元で操作できるOSD設定リモコン(RC-01)で行うことができます。OSD設定リモコン(RC-01)は脱着式の為、設定時に接続し、不要な時には取り外してことができるので邪魔になりません。
※リモコンケーブルの長さは約1.5mです。
※設定メニューはカメラに接続した映像モニターに表示されます。

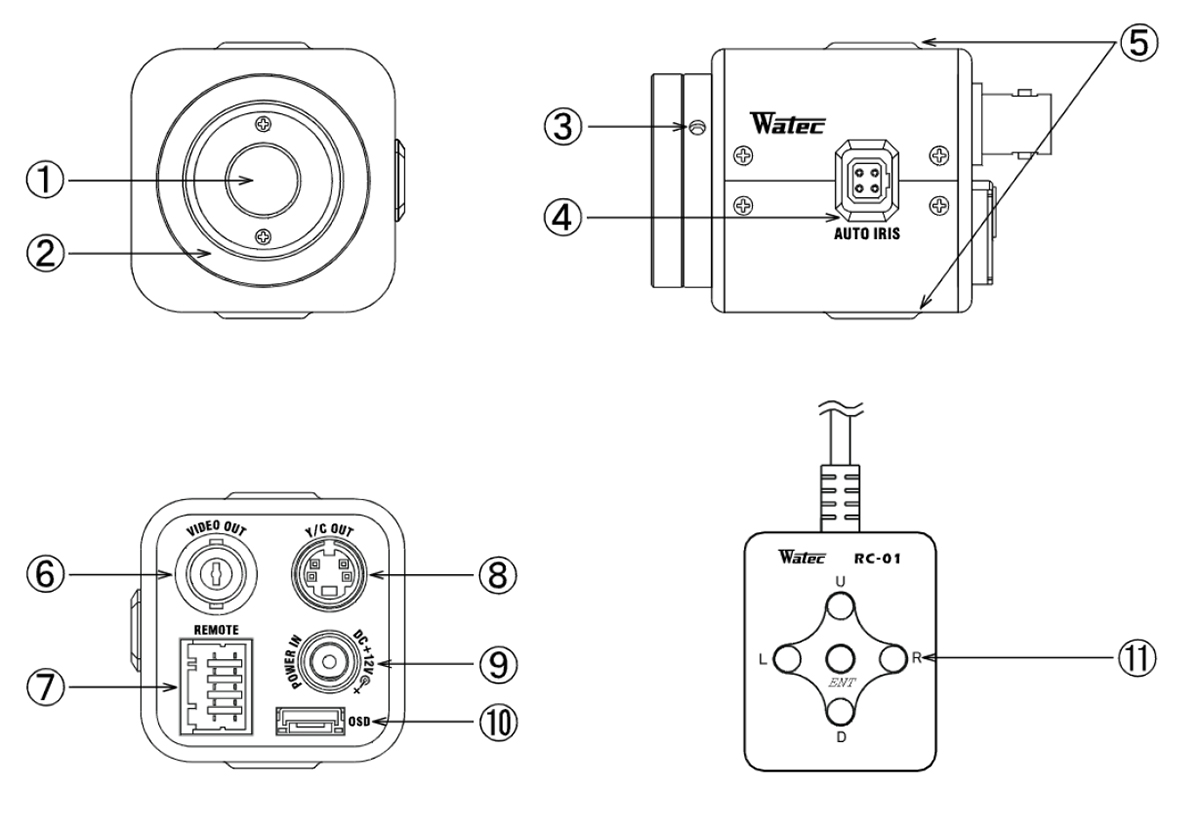

各部名称

WAT-221S2 各部名称

①1/2型CCDイメージセンサー
②レンズマウント(CSマウント)
③バックフォーカス調整用六角ネジ穴(3か所)
④オートアイリス端子(Video/DC自動認識切替)
⑤三脚取付用ネジ穴(U1/4ネジ対応)
⑥映像出力端子(BNC-J)
⑦I/Oコネクタ(RS-485通信、アラーム出力用制御端子)
⑧Y/C出力端子(輝度信号(Y)と色信号(C)を分離した出力端子)
⑨電源入力端子
⑩リモコン接続用コネクタ(付属リモコンRC-01)と接続します)
⑪OSD操作ボタン(RC-01)

OSD設定画面

WAT-221S2 メインセットアップ画面  WAT-221S2 ホワイトバランス設定画面
▲メインセットアップ画面 ▲露出設定画面

モニター画面を見ながら、様々な設定が可能です。
各機能設定を画面を見ながら様々な機能を設定ができます。カメラの画質調整も可能です。

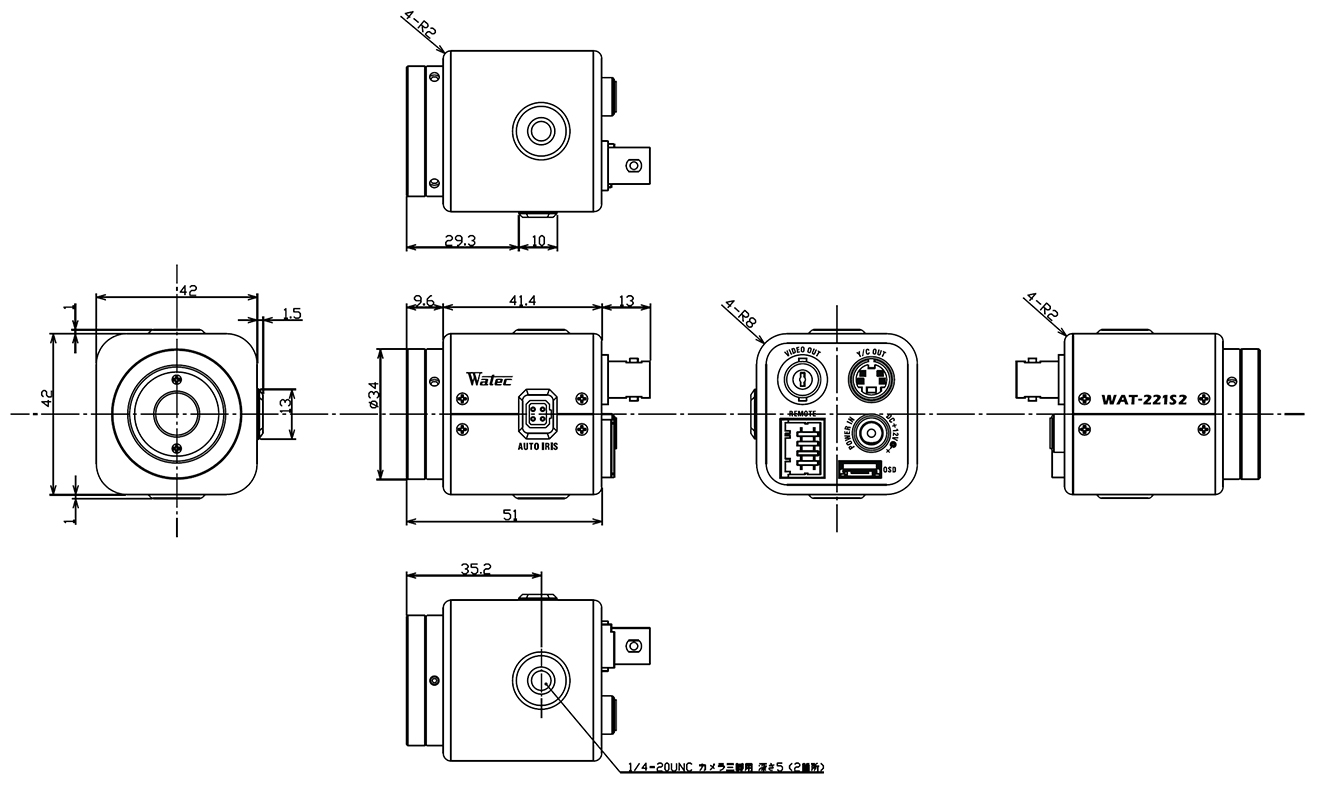

WAT-221S2 本体寸法図

WAT-221S2 本体寸法図

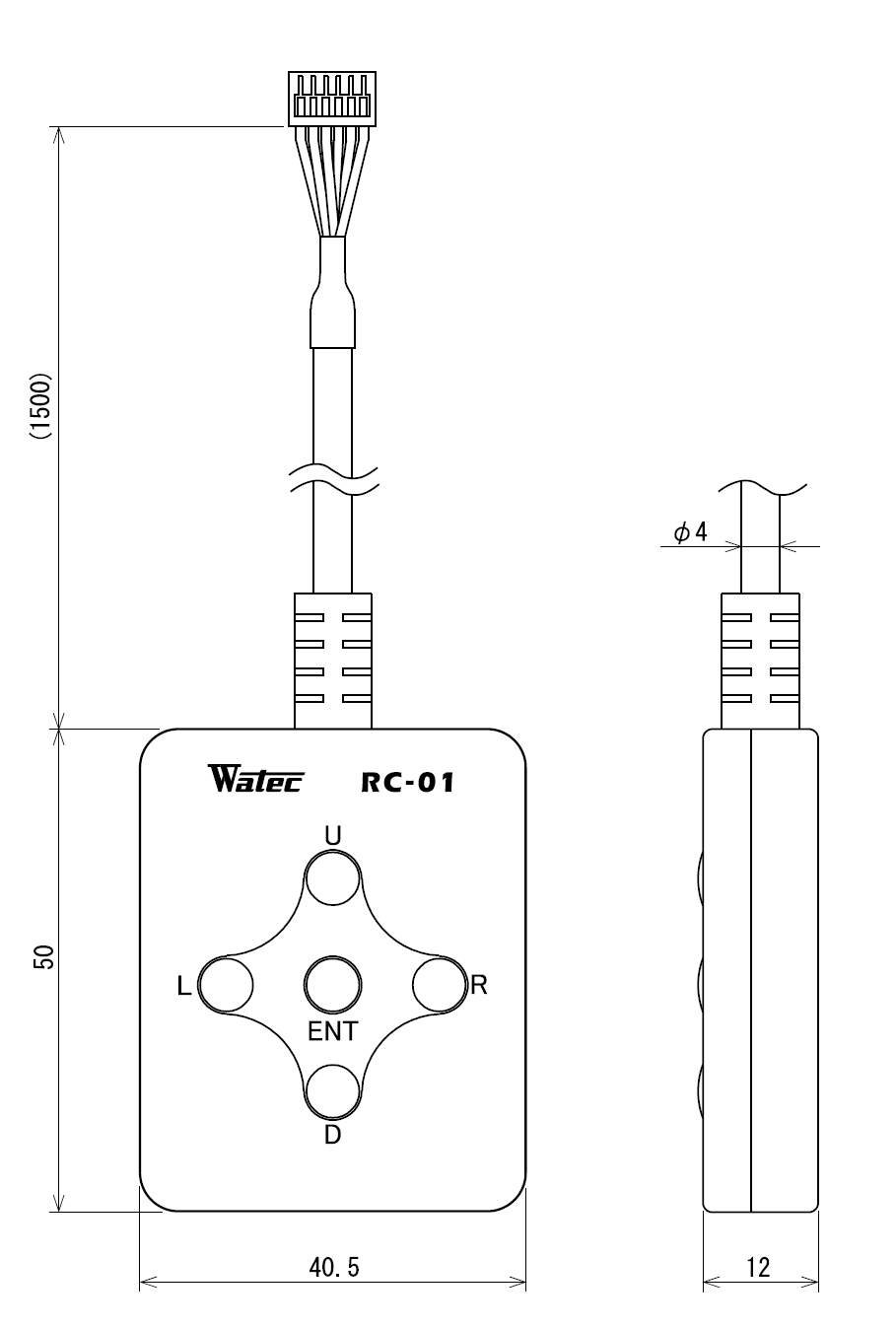

WAT-221S2 付属りモコン RC-01 本体寸法図

WATEC(ワテック)高感度DSPカラーカメラ WAT-221S2 のご紹介

WAT-221S2は国内CCDカメラメーカー「WATEC(ワテック)」製の高感度CCDカラーカメラ「WAT-221S」の後継機種です。

性能面ではWAT-221Sの水平解像度が480TV本だったのに対してWAT-221S2は550TV本以上と解像度が向上し、さらに最低被写体照度は0.1Luxから0.0006Luxと大きく感度が向上しました。

また、機能面では新たに3DNRやWDR機能、スローシャッター機能等の多彩な機能を搭載し、WAT-221S ではホワイトバランスやシャッタースピードの設定を本体スイッチにて行っておりましたが、WAT-221S2ではこれらの機能設定を付属リモコンを使用したOSD メニューにより行うことができ、より詳細な設定が可能になりました。この他、本体スイッチの代わりに、別途RS485 用コネクタ・リモコン接続端子が追加になっています。

イメージセンサーは従来機種同様に総画素数41万画素の1/2インチ大型CCDを採用し、WATEC(ワテック)独自の画像信号増幅回路を採用することで最低被写体照度0.006Luxという優れた低照度撮影能力を実現させました。さらに、デジタルスローシャッター機能を使用することで、最低被写体照度0.0004Luxまでの暗視撮影を行うことができ、従来機種よりも遥かに低照度撮影に強いカラーカメラに仕上がっています。

WAT-221S2は優れた画質補正能力と低照度撮影能力を備えている為、防犯カメラ用途としてだけでなく、工業用(FA)、生物観察、天体観測等の幅広い用途にご利用いただくことができる高感度カラーカメラです。

WATEC(ワテック)高感度DSPカラーカメラ WAT-221S2 製品仕様

イメージセンサー 1/2インチインターライン転送CCD固体撮像素子
総画素数 811(H)×508(V)
有効画素数 768(H)×494(V)
セルサイズ 8.4μm(H)×9.8μm(V)
同期方式 内部同期
走査方式 2:1インターレース
映像出力 コンポジットビデオ1.0Vp-p、75Ω
水平解像度 550TVライン以上
最低被写体照度 0.006Lux F1.2(AGC=ON/Shutter=OFF/NR=ON/y=0.45)
0.0004Lux F1.2(AGC=ON/Shutter=x16/NR=ON/y=0.45)
S/N 55dB以上(AGC=3dB、γ=1.0)
機能設定と通信 OSD (オンスクリーンディスプレイ) リモコンによる
RS-485 (Pelco-D)
AEモード 電子シャッター 低速シャッター
x2、x4、x8、x16、x32、x64、x128、x256 (field)
1/60、1/100、1/250、1/500、1/1000、1/2000、
1/5000、1/10000、1/100000秒
電子アイリス 1/60~1/100000秒 / x16~1/100000秒
ホワイトバランス ATW、PWB、MWB、PRESET(4種類)
AGC HI:-3~44dB / LO:-3~32dB
MGC -3~44dB(1dB毎の段階選択可能)
ガンマ特性 9段階設定(1.0/0.8/0.7/0.6/0.55/0.5/0.45/0.4/0.35)
ノイズリダクション 3DNR ON ※レベル調整可能 / OFF
ワイドダイナミックレンジ WDR(Digital Wide Dynamic Range) ON(レベル調整可能) / OFF
レンズアイリス ビデオ/DC(自動判別)
逆光補正 ON / OFF
HSBLC(Highlight BLC) ON(レベル調整可能) / OFF
白点補正 OSD操作にて白点補正可能(最大64点)
霧補正 ON(レベル調整可能)/ OFF
デジタルズーム x2~x256 (ZOOM/PAN/TILT)
プライバシーマスク 4マスク
ミラー反転 V-FLIP / H-FLIP / HV-FLIP
動体検出 ON (エリア/感度/アラーム出力)/ OFF
電源電圧 DC12V±10%
消費電力 1.32W(110mA)
動作温度 -10~+50℃
保管温度 -30~+70℃
動作/保管湿度 95%RH以下(結露しないこと)
レンズマウント CSマウント(バックフォーカス調整可能)
重量 約150g
同梱内容 WAT-221S2本体 (リモコン:RC-01)
BNCP-RCAJ (RCAジャック-BNCプラグ)
取扱説明書 (保証1年)

WATEC(ワテック)高感度DSPカラーカメラ WAT-221S2 オプション品のご案内

ACアダプター 型番:DC12V-1Aスイッチング式ACアダプター 価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。常時電源を取る場合、
別途DC12V-A1スイッチング式ACアダプターをお買い求め下さい。
防犯カメラ・監視カメラ用レンズ  レンズ

WAT-221S2はCSマウントレンズ交換対応になっています。
フリッカレス仕様の為、手動絞りタイプかオートアイリスタイプ(DC駆動)のレンズをお求めいただく事をお奨め致します。また、CCDサイズが1/2に対応したレンズをご使用下さい。
防犯カメラ・監視カメラ用スタンド・ブラケット  カメラスタンド・ブラケット

WAT-221S2にはスタンド(取付け台)は付属しておりません。
3脚ネジ穴対応のカメラスタンドをご使用下さい。(取付けは上下対応)
防犯カメラ・監視カメラ用ハウジングケース  カメラ用ハウジングケース

屋内用カメラを屋外に設置する際に必要になります。
簡易型から高い防水性を誇るモデル、寒冷地仕様等ご用意致しております。
ケーブル ケーブル

常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった
DCV-○○シリーズのケーブルをお奨め致します。
