4ch Wi-Fiネットワークビデオレコーダー DS-7104NI-K1/W/Mの製品詳細

4ch Wi-Fiネットワークビデオレコーダー
アドホック接続対応！Wi-Fi NVR！

型番：DS-7104NI-K1/W/M

価格：お見積り品

※ご希望HDD容量もお知らせ下さい。
※本製品はお取り寄せとなります。
　納期はご注文後、3～4日を要します。

→DS-7104NI-K1/W/M 主な機能と特徴
→DS-7104NI-K1/W/M のご紹介
→DS-7104NI-K1/W/M 製品仕様

4ch Wi-Fiネットワークビデオレコーダー DS-7104NI-K1/W/M 主な機能と特徴

• H.265+/H.265/H.264+/H.264 映像圧縮
• 最大 50 Mbps の入力帯域、最大 40 Mbps の出力帯域
• 4ch ネットワークカメラ入力
• 4-ch@4 MP までのデコード性能
• HDMI＆VGA 同時出力
• 簡単で安定な Wi-Fi 接続

圧縮と録画

• H.265+圧縮により、効率的にストレージ容量を節約。最大 75％の節約
• 全チャンネル 4MP 解像度まで対応

ストレージと再生

• 4-ch@4 MP (12 fps)または 4-ch@1080p (25 fps)の再生
• 1 SATA インターフェース(最大 6 TB)

スマート機能

• ラインクロス、侵入検知機能サポート

ネットワークとイーサネットアクセス

• 2 つの外部アンテナ仕様により、より強力で安定する信号を実現
• 自己適応型の 10/100 Mbps イーサネットポート
• Hik-Connect による簡易なネットワーク管理

Hikvision Wi-Fiネットワークカメラと簡単接続。アドホック接続にも対応

DS-7104NI-K1/W/MはHikvision Wi-Fiネットワークカメラと簡単に接続ができ、ネットワークカメラの登録、録画を手軽に行うことができます。また、アクセスポイント機能を備えているので、DS-7104NI-K1/W/MのWi-Fiに直接接続することができ、ネットワーク回線がない場所でもスマートフォン等から直接Wi-Fi接続をすることができます。

▲Wi-Fi設定画面
DS-7104NI-K1/W/MはWi-Fiアクセスポイント機能を備え、直接Wi-Fi接続することができます。

H.265/H.264/H.264+ビデオ圧縮

DS-7104NI-K1/W/Mは動画圧縮方式に先進の動画圧縮方式であるH.265/H.264/H.264+に対応し、大容量データも低ビットレートで高画質録画を実現します。

▲PAGE TOP

扱いやすい日本語メニュー表示

DS-7104NI-K1/W/Mの各メニュー表示は日本語表示なので、直感的でわかりやすく簡単に設定・ご使用いただくことができます。

▲PAGE TOP

録画解像度、録画フレームレート、録画画質を個別に設定可能

DS-7104NI-K1/W/Mは録画解像度、録画フレームレート、録画画質をカメラ毎に設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。

▲PAGE TOP

動体検知録画機能搭載

DS-7104NI-K1/W/Mは動体検知機能（モーションディテクター機能）を搭載し、監視画面上であらじめ設定したエリア内に動きがあったときだけの録画が可能です。動体検知録画機能では、動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時には、ログ情報からアラームログ検出が可能になるので再生・確認効率の向上にも役立ちます。

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

▲通常再生時の再生の流れは、カレンダーから日付を選択し、日付選択後に表示される時間軸を選択して再生する流れになります。

▲イベント検索再生時は、動体検知録画などのイベント毎に検索ができ、検索をすることでイベントログが一覧表示され、ログから瞬時に再生を行うことができます。

▲PAGE TOP

USBフラッシュメモリー及びUSB外付ハードディスク(FAT32フォーマット)へバックアップ

DS-7104NI-K1/W/MはUSBフラッシュメモリーへのバックアップに対応します。USBフラッシュメモリーをDS-7104HQHI-F1/Nに接続することで、録画データを手軽にバックアップすることができます。

バックアップはやMP4形式でバックアップすることができます。 また、再生プレイヤーも添付してバックアップすることができます。どの形式でも日付時刻は表示される為、証拠映像として十分にお役立ちいただけます。

▲切り抜きによるバックアップ画面
再生時、バックアップしたい時間帯だけを切り抜いて、その時間帯だけをバックアップすることも可能です。これにより数十秒から数分だけのバックアップができます。

▲PAGE TOP

録画方法

DS-7104NI-K1/W/Mは設定した時間（スケジュール録画）の設定録画か常時録画を行うことができます。スケジュール録画ではカメラ毎に録画を行う曜日、時間を設定することができ、設定した時間内の常時録画、動体検知録画を選択することができます。

▲PAGE TOP

ネットワークによる高性能遠隔監視機能

DS-7104NI-K1/W/Mは高性能なネットワーク機能を搭載しています。ネットワークを介して遠隔地から、DS-7104NI-K1/W/Mで録画したデータの再生やバックアップ作業ができる他、DS-7104NI-K1/W/Mを遠隔で設定することもできます。なお、ネットワーク機能を使用する際はインターネットブラウザを使用するか、専用アプリケーション「i-VMS4200」を使用して行うことができます。

▲ネットワーク設定画面
DS-7104NI-K1/W/M側でネットワーク設定を行うことでネットワーク経由による遠隔監視が可能になります。

▲ネットワークライブ監視画面
ネットワークライブ監視ではスムーズなライブ動画による監視を行うことができます。配信画質はフルHDカメラを接続の場合、フルHDによる高精細な遠隔モニタリングが可能です。

▲ネットワーク再生画面
ネットワーク再生画面では日付を指定することで時間軸と録画リスト一覧が表示され、
時間軸をクリックするか、それぞれのリストから再生することができます。
また、録画データのバックアップもこちらから行うことができます。

▲ネットワーク経由による遠隔設定画面（画面例は録画スケジュールの設定画面）
ネットワーク経由でDS-7104NI-K1/W/M本体の設定を変更することができます。
Wi-Fi機能を除くほぼすべての設定項目の変更が可能な為、PC経由でのモニタリング性能も高くなっております。

▲PAGE TOP

Hik-ConnectによるP2Pサービスの提供

DS-7104NI-K1/W/MはHik-connectによるP2Pネットワーク方式を採用しています。基本的にはサーバーを介さずに端末間で通信するため、サーバー使用料が不要です。サーバーから情報が漏れる心配もありません。また、端末間で通信するため安定した通信が可能です。面倒な固定IPアドレスの設定をせずに、簡単に接続することができます。

※本機能はi-VMS及びHik-connectアプリケーションのみでご利用いただくことができます。

▲PAGE TOP

スマートフォンからのモニタリングが可能

DS-7104NI-K1/W/MはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングすることができます。また、日付時刻を指定しての遠隔再生も可能な為、外出先からいつでも録画データの再生を行うことができます。

▲スマートフォンによるモニタリング画面、再生画面

HDMI/VGA出力機能をサポート

DS-7104NI-K1/W/MはHDMI映像出力端子とVGA映像出力端子を備えています。
最大フルHD（1920×1080）解像度でのHDMIビデオ出力に対応します。

▲PAGE TOP

自動復旧機能搭載

DS-7104NI-K1/W/Mは停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

▲PAGE TOP

外形寸法図

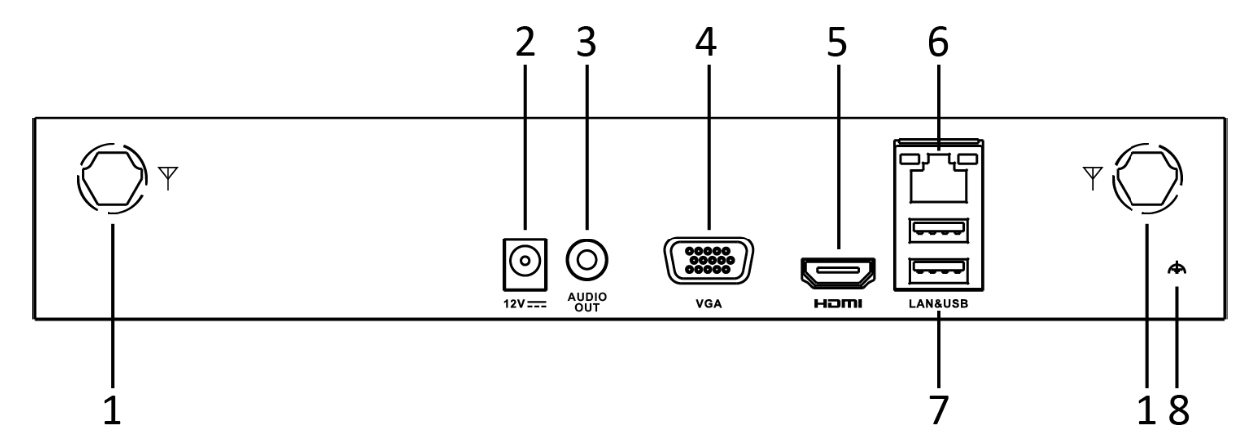

DS-7104NI-K1/W/M 各部名称

1．デュアルWi-Fiアンテナ
2．電源入力
3．音声出力
4．VGA インターフェース
5．HDMI インターフェー
6．LAN ネットワークインターフェース
7．USB 2.0 インターフェース
8．GND

DS-7104NI-K1/W/Mは中国大手CCTVメーカーHikvision製のWi-Fiネットワークビデオレコーダーです。本体にWi-Fiアクセスポイント機能を備えることでHikvision Wi-Fiネットワークカメラを直接無線接続して登録・録画することができます。また、有線接続にも対応しており、対応するネットワークカメラ（推奨はHikvision製品）を登録して録画することができます。DS-7104NI-K1/W/Mはネットワークビデオレコーダーという位置付けにはなりますが、対応するWi-Fiネットワークカメラと組み合わせることで、大容量HDDによる本格的な防犯録画ができるワイヤレスカメラシステムとしてもご活用いただくことができます。

機能面では、DS-7104NI-K1/W/Mは豊富な機能を備えており、各メニュー表示は日本語表示となりますので、多彩な機能も日本語表示による設定が可能です。操作は付属のマウスで行い、マウス操作に最適化されたGUI(グラフィカルユーザーインターフェイス)により高い操作性を実現しています。

具体的な機能ですが、まず、監視録画を行う上で需要の多い動体検知録画機能は非常に細かなエリア設定が可能になり、設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。また、録画機能も常時録画を始め、曜日、時間帯によって連続録画と動体検知録画を組み合わせることができるスケジュール録画機能を搭載しています。これにより監視したい環境の状況に合わせた最適な監視スケジュールを組むことが可能です。

再生時の検索能力も高く、カレンダー検索機能から時間軸を表示させ、素早く再生確認を行うことができ、スピーディーに再生検索することが可能です。また、検索機能により動体検知ログからの再生もスムーズに行うことができ、優れた再生能力を備えています。

また、USBバックアップ作業もバックアップしたい時間帯を切り抜いてバックアップすることができ、バックアップ時のファイル形式もMP4形式か専用ファイル形式かを選択できる等、バックアップも大変し易くなっております。

DS-7104NI-K1/W/Mはネットワークビデオレコーダーとなりますので高性能なネットワーク監視機能を搭載しており、ブロードバンド環境と固定IPアドレス又はHik-connectというP2P機能を利用することでネットワーク経由による遠隔監視が可能になります。ネットワーク監視時はライブ監視を始め、録画データの再生、バックアップ、DS-7104NI-K1/W/Mの設定を遠隔で行うことができます。

ネットワーク再生でも、本体操作同様にカレンダー検索により時間軸と録画履歴から再生を始めることができ、同様にバックアップ作業も容易に行うことができます。遠隔での設定は録画設定やスケジュール設定、動体検知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される使用方法でも便利な機能と言えます。

さらに、ネットワーク経由のモニタリングはブラウザアクセスの他、専用アプリケーションのiVMS-4200を提供しており、iVMS-4200では複数拠点に設置してあるHikvision製品のレコーダー、ネットワークカメラやNVRの一括管理が可能になる為、トータルで各機器を遠隔で管理することも可能です。
この他、スマートフォンからのライブ監視、遠隔再生にも対応し、充実した遠隔監視を可能にします。

このようにDS-7104NI-K1/W/Mは多彩な機能を備えたWi-Fiネットワークビデオレコーダーです。対応するHikvision Wi-Fiネットワークカメラを手軽に無線接続することができ、録画性能も防犯録画を行う上で必要な機能を十分に備えている為、手軽に、高性能なワイヤレス防犯カメラシステムをご導入いただくことができます。
また、DS-7104NI-K1/W/M本体にWi-Fiアクセスポイント機能を備えているので、無線LAN環境が無くともノートパソコンやスマートフォン、タブレットからDS-7104NI-K1/W/MのWi-Fiへ直接Wi-Fi接続をしてモニタリングやデータの再生を行うこともでき、優れた無線運用にも対応します。

店舗やご自宅など防犯カメラ4台以内の小規模構成時で、無線運用による防犯カメラシステムの導入をご検討の方に大変お奨めの製品です。

4ch Wi-Fiネットワークビデオレコーダー DS-7104NI-K1/W/M 製品仕様

映像/音声
IP映像出力	4ch / 4MPまで
入力帯域	50Mbps
出力帯域	40Mbps
HDMI出力	1-ch, 1920 × 1080p/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz
VGA出力	1-ch, 1920 × 1080p/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI/VGA 同時出力
音声出力	1-ch、RCA（Liner、1KΩ）
音声デコードフォーマット	G.711ulaw,G.722,G.726,MP2L2
双方向通話	非対応
デコード
圧縮方式	H.265+/H.265/ H.264+/H.264
録画解像度	4 MP/3 MP/1080p/UXGA /720p/VGA/4CIF/DCIF/ 2CIF/CIF/QCIF
再生モード	通常/スマート、イベント、タグ、外部ファイル
同時再生	4-ch
ライブ映像画面分割	1/4
Aux ポート画面分割	1/4
デコード性能	4-ch@1080p (25 fps), 4-ch@4 MP (12 fps)
ストリームタイプ	映像、映像＆音声
ネットワーク
リモート接続容量	16
ネットワークプロトコル	TCP/IP, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, SMTP, UPnP™
ネットワークインターフェース	RJ-45 1 ポート 10/100 Mbps 自己適応イーサネットインターフェース
ワイヤレス性能
周波数帯域	2.4 GHz
アンテナ構造	2 × 2MIMO
通信速度	144 Mbps
アンテナ構造	2 × 2MIMO
インターフェース
HDD SATA	1
HDD 容量	6TBまで
アラーム入出力	非対応
USB	背面パネル：2　×USB2.0
一般
電源	DC12V / 1.6A
消費電力	10W以下（HDD除く）
動作温度	－10℃～55℃
動作湿度	10%～90%（結露無きこと）
筐体	ミニ1U
材質	金属
サイズ（W×D×H）	265×246×48 mm
重量	1.6kg以下（HDD除く）
同梱内容	DS-7104NI-K1/W/M本体 ACアダプター USB光学式マウス 製品保証期間3年間
認可
FCC	Part 15 Subpart B, ANSI C63.4-2014
CE	EN50130-4, EN 61000-3-2,EN 61000-3-3

※製品仕様は予告なしに変更になる場合があります。
※メニュー画面（GUI）及び一部機能は予告なく変更される場合があります。
