JVC(ビクター)32chネットワークビデオレコーダー VR-X3200 の製品詳細

JVC(ビクター)32chネットワークビデオレコーダー VR-X3200

VR-X3200 JVC(ビクター)32chネットワークビデオレコーダー

VR-X3200 JVC(ビクター)32chネットワークビデオレコーダー 拡大画像

JVC(ビクター)
32chネットワークビデオレコーダー

多彩に、幅広いモニタリング用途に使える!

型番:VR-X3200

希望小売価格:オープン価格

JVC(ビクター)32chネットワークビデオレコーダー VR-X3200 主な機能と特徴

高画質&長時間の『H.264』で、次世代セキュリティ品質に対応

VR-X3200は高品位画質&高圧縮効率のH.264コーデック(MPEG4AVC)を採用し、MPEG2と同等の高画質でJVC従来機比約2倍の長時間記録を実現。H.264ハイプロファイルに対応し、より詳細で視認性に優れた高解像度記録を実現。従来のJPEG/MPEG4記録も可能です。

VR-X3200 高画質&長時間の「H.264」で、次世代セキュリティ品質に対応

『フルHD出力』に対応し、大画面での分割表示も鮮明・高精細

VR-X3200はDVI端子を装備し、高精細なフルHD出力(1920×1080)に対応。大型モニターでのライブモニタリング時、分割表示でも鮮明で見やすい高品位映像を実現。フルHDやメガピクセルネットワークカメラと組み合わせ、その高解像度性能を存分に引き出します。

VR-X3200 「フルHD出力」に対応し、大画面での分割表示も鮮明・高精細

『PCレス』のシンプル操作。多彩な機能も、マウス一つで簡単

VR-X3200はPCレスのシンプルなネットワーク監視を実現する、進化した直感的GUIを採用。USBマウスやジョイスティックだけで誰にでも簡単に、設定から運用までの各種操作が可能。便利なスクリーンキーボードも用意し、ディスプレイを接続するだけですぐに運用可能です。

VR-X3200 「PCレス」のシンプル操作。多彩な機能も、マウス一つで簡単

標準1TB、増設時最大8TBの大容量

VR-X3200は1TB HDDを標準搭載。さらに内蔵型、外付型の増設用HDDユニットを用意し、内蔵+外付HDD併用時最大14TB※の大容量に対応。『HDD簡単着脱機構』により、内蔵型HDDの装着やメンテナンスも前面パネルから容易。

※最大14TB=内蔵型VR-HDD800A×3、外付型VR-D800R+VR-HDD852×5追加時。
(外付型のVR-D800R+VR-HDD852×5は、RAID対応により最大10TBの実効容量となります)

VR-X3200 標準1TB、増設時最大8TBの大容量に対応

多彩な記録モードに対応

VR-X3200は16台のネットワークカメラに対応。さらに別売カメラライセンス※追加で32台まで接続可能。JPEG、MPEG4に加え、H.264コーデックを採用し、16:9(HD)/4:3(VGA)の多彩な記録サイズによる高画質+長時間記録を実現。

※ 1つのカメラライセンスで1台のネットワークカメラが接続できます。

VR-X3200 多彩な記録モードに対応

記録データのエクスポート・管理が自在

VR-X3200は記録映像をAVIファイル(動画)やJPEGファイル(静止画)としてUSBメモリ等にエクスポート。AVIやデータベース(DB)エクスポートでは音声付き動画にも対応します。ネットワーク経由で他のクライアントに記録データを送信することも容易。さらに、NASを使用したデータ保存・管理も可能です。

VR-X3200 記録データのエクスポート・管理が自在

※推奨DVD記録ドライブ T-DVW5000U-V

●動作確認済メディア:
VD-R47MCV10(データ用DVD-R 片面1層 4.7GB)
VD-R120CJ20(録画用DVD-R 片面1層 4.7GB)
VD-R85CS20(データ用DVD-R 片面2層 8.5GB)
●注意事項:
・ディスクの書き込み形式を「CD/DVD プレイヤーで使用する」にすると、Cドライブの空き容量不足のため書き込めない場合があります。ディスクの書き込み形式は、WindowsXP以降のPCが対応済の「USBフラッシュドライブと同じように使用する」を推奨します。
・CD/DVDを取り出す場合、必ずファイルを閉じてから取り出してください。稀にDVDドライブを認識しなくなることがあります。
・片面2層DVDは一度ディスクを取り出すと追記できません。これは片面2層DVDの仕様です。
・片面2層DVDはセクションを閉じるのに時間がかかります。DVDを取り出せない場合は、しばらく待ってから(アクセスランプが消えてから)再度取り出しを行なってください。

各種RAID対応による高信頼設計

VR-X3200はHDD増設時、RAID1/5/6/10に対応。
万一のHDD障害発生時も記録データを復元するなど、高い信頼性を実現します。

■内蔵型HDD増設時

VR-HDD800A RAID対応 実効容量
1基増設 RAID 1 1TB
2基増設 RAID 5 2TB
3基増設 RAID 10
非設定 4TB

■外付型HDD増設時

VR-D800R VR-HDD852 RAID対応 実効容量
1基増設 2基増設 RAID 5 4TB
4基増設 8TB
5基増設 10TB
RAID 6 8TB
RAID 10 6TB

※VR-HDD852は最大5台まで、VR-D800Rに追加組込み可能。

『ライブ/再生混在』など、多彩な画面表示

VR-X3200は多彩な画面分割表示に対応。ライブでの分割表示時、任意の1画面のみを再生映像に切り替える『独立再生機能』や、1台のカメラ映像をフル画面表示する『全画面表示』などが可能です。

VR-X3200 『ライブ/再生混在』など、多彩な画面表示

便利なセキュリティ機能を充実

VR-X3200はカメラが捉えた被写体の“動き”を自動検知し、記録を開始する『モーション検知』。さらにセンサーやアラ−ムに連動した『プリポスト記録』や『解像度切換』、『警告音発報』、『Eメールによる検知連絡』などにも対応します。

入出力対応の音声双方向機能

VR-X3200はマイク付カメラによる音声記録はもちろん、カメラ側へのアナウンスや音声ファイル放送が可能です(個別選択/一斉同報)。

PTZカメラのコントロール機能を搭載

VR-X3200はJVC製ネットワークPTZカメラを自動認識し、パン・チルト・ズームの遠隔操作がPCから可能です。

IPセキュリティでトップシェアを誇る高信頼ソフトウェアを搭載

VR-X3200はMilestone社製のネットワーク監視用制御ソフトウェア「XProtectEnterprise」とビューワソフト「SmartClient」の最新版を搭載。最大10のクライアントPCから記録データの閲覧や検索が可能。さらにVR-X3200/X1600×8台までのマスター/スレーブシステムにより、大規模なサーベランス用途や多地点をネットする遠隔モニタリング用途にも対応します。

VR-X3200 IPセキュリティでトップシェアを誇る高信頼ソフトウェアを搭載

便利で素早い検索機能を搭載。直感的なGUIで操作も簡単

時間ナビ

見たい日時を指定し、再生/早送り/巻き戻しなどのプレビュー検索が、ドラッグ操作でスピーディに可能。全カメラ同時でも任意カメラのみでも可能です。 VR-X3200 時間ナビ

シーケンスエクスプローラ

指定した日時の前後で、映像に変化があった部分のみを自動でリストアップし、一覧表示。専用ウインドウに次々とプレビュー再生し、素早く確認できます。 VR-X3200 シーケンスエクスプローラ

タイムライン検索

全カメラの記録映像をドラッグ操作で、一斉に再生/早送り/巻き戻し可能。『モーション検知』の有無などもタイムラインの色で一目で判別できます。 VR-X3200 タイムライン検索

スマート検索

記録済み映像の一部分を指定し、その部分の“映像の動き”のみを次々と『モーション検索』。より絞り込んだキメ細かい検索が可能です。 VR-X3200 スマート検索

その他の主な機能

  • ネットワークカメラ入力用と配信用、2系統のLANポートを装備。
  • NTPクライアント機能に対応し、常に正確な時刻合わせが可能。
  • 不意の停電時、通常通りの電源オフを行うことでHDDを守る無停電電源装置(UPS)に対応。

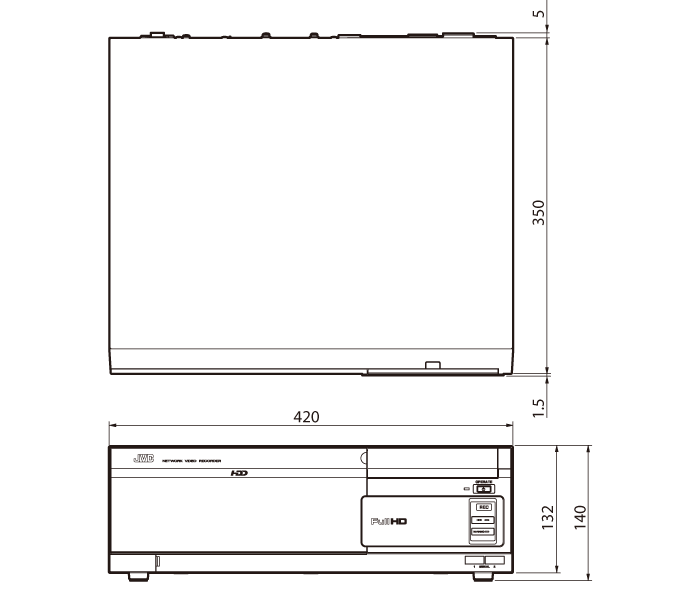

VR-X3200 寸法図

VR-X3200 寸法図

VR-X3200 入出力系統

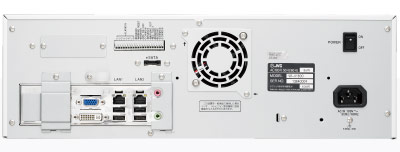

VR-X3200 背面パネル

背面パネル
モニター出力:DVI/VGA
LAN1/2:ネットワーク入力/配信
USB:外付型HDD、UPS、USBメモリ、マウスなど
eSATA:外付型HDD
音声入出力:マイク/スピーカー
信号入出力:外部アラーム、外部機器

前面パネル
シリアル:マウス、USBメモリ、UPSなど

VR-X3200 システム例

  • 標準で32台までのネットワークカメラに対応。さらに別売カメラライセンスの追加により64台までの接続が可能(1カメラライセンスで1台のネットワークカメラが接続できます)。
  • システム制御ソフト「Xprotect Enterprise」により、画像閲覧、検索などの全操作をシームレスに統合管理・運営。PTZカメラの主要操作も可能。
  • システム管理・設定も可能なビューワソフト「Smart Client」搭載。ライブ/再生画像の閲覧や遠隔操作がネットワーク上のクライアントPCからも可能。
  • 最大8台までのVR-X3200/X1600を統括的に制御し、一元管理するマスター/スレーブシステムに対応(カメラ最大128台)。
  • マイク内蔵型カメラ使用時、音声記録に対応。さらにカメラ側への音声発信も可能。

VR-X3200 システム例

JVC(ビクター)32chネットワークビデオレコーダー「VR-X3200」仕様書 JVC(ビクター)32chネットワークビデオレコーダー「VR-X3200」仕様書

JVC(ビクター)32chネットワークビデオレコーダー「VR-X3200」製品カタログ JVC(ビクター)32chネットワークビデオレコーダー「VR-X3200」製品カタログ

JVC(ビクター)32chネットワークビデオレコーダー VR-X3200 のご紹介

VR-X3200はJVC(ビクター)製の32chネットワークビデオレコーダーです。

標準で最大32台のJVC(ビクター)製ネットワークカメラに対応し、別売カメラライセンスを追加することで最大64台まで接続が可能です。

映像圧縮方式には高品位画質&高圧縮効率のH.264コーデック(MPEG4AVC)を採用し、MPEG2と同等の高画質でJVC(ビクター)従来機比約2倍の長時間記録を実現。JVC(ビクター)製のフルHDネットワークカメラとの組み合わせに最適化されおり、組み合わせることでより詳細視認性に優れた高精細・高解像度記録を実現します。

本体はPCレスでの使用に対応し、DVI出力により高精細フルHD出力に対応しています。
また、ソフトウェアにはIPセキュリティの世界ブランド「Milestone」製ソフトウェアを搭載し、高機能を直感的なGUIで操作することができます。

VR-X3200はPCレスで高機能なネットワーク監視システムを実現させることができ、JVC(ビクター)製ネットワークカメラ32台の高品位なフルデジタル記録と多彩なネットワーク機能で大規模監視システムに対応したネットワークビデオレコーダーです。

JVC(ビクター)32chネットワークビデオレコーダー VR-X3200 録画時間の目安

H.264 標準1TB

記録サイズ(例) FullHD
30ips
720P
30ips
FullHD
15ips
720P
30ips
VGA
30ips
VGA
15ips
VGA
1ips
VGA
(低画質)
1ips
記録レート(bps) 3.6Mbps 2Mbps 1.8Mbps 1Mbps 660Kbps 330Kbps 128Kbps 64Kbps
カメラ16ch、音声なし - 58 65 117 181 362 933 1866
カメラ16ch、音声2ch - 58 65 116 179 353 878 1659
カメラ32ch、音声なし - - - 58 90 181 467 933
カメラ32ch、音声2ch - - - 58 90 179 452 878

H.264 8TB(内蔵4TB+外付4TB、RAIDなし)

記録サイズ(例) FullHD
30ips
720P
30ips
FullHD
15ips
720P
30ips
VGA
30ips
VGA
15ips
VGA
1ips
VGA
(低画質)
1ips
記録レート(bps) 3.6Mbps 2Mbps 1.8Mbps 1Mbps 660Kbps 330Kbps 128Kbps 64Kbps
カメラ16ch、音声なし - 481 534 962 1492 2984 7692 15384
カメラ16ch、音声2ch - 479 532 954 1474 2913 7240 13675
カメラ32ch、音声なし - - - 481 746 1492 3846 7692
カメラ32ch、音声2ch - - - 479 741 1474 3730 7240

H.264 実効2TB/RAID10設定(内蔵4TB)

記録サイズ(例) FullHD
30ips
720P
30ips
FullHD
15ips
720P
30ips
VGA
30ips
VGA
15ips
VGA
1ips
VGA
(低画質)
1ips
記録レート(bps) 3.6Mbps 2Mbps 1.8Mbps 1Mbps 660Kbps 330Kbps 128Kbps 64Kbps
カメラ16ch、音声なし 65 117 130 237 368 736 1899 3797
カメラ16ch、音声2ch 65 116 129 235 364 719 1787 3375
カメラ32ch、音声なし - - 65 119 184 368 949 1899
カメラ32ch、音声2ch - - 65 118 183 364 921 1787

JPEG 標準1TB

記録サイズ(例) VGA、35KB
記録レート(ips) 30ips 15ips 10ips 5ips 3ips 1ips 0.5ips 0.2ips
カメラ16ch、音声なし - - 47 93 156 467 933 2333
カメラ16ch、音声2ch - - 47 93 154 452 878 2018
カメラ32ch、音声なし - - - 47 78 233 467 1166
カメラ32ch、音声2ch - - - 47 77 230 452 1082

JPEG 8TB(内蔵4TB+外付4TB、RAIDなし)

記録サイズ(例) VGA、35KB
記録レート(ips) 30ips 15ips 10ips 5ips 3ips 1ips 0.5ips 0.2ips
カメラ16ch、音声なし - - 385 769 1282 3846 7692 19230
カメラ16ch、音声2ch - - 383 764 1269 3730 7240 16632
カメラ32ch、音声なし - - - 385 641 1923 3846 9615
カメラ32ch、音声2ch - - - 383 638 1893 3730 8918

JPEG 実効2TB/RAID10設定(内蔵4TB)

記録サイズ(例) VGA、35KB
記録レート(ips) 30ips 15ips 10ips 5ips 3ips 1ips 0.5ips 0.2ips
カメラ16ch、音声なし - 63 95 190 316 949 1899 4747
カメラ16ch、音声2ch - 63 95 189 313 921 1787 4105
カメラ32ch、音声なし - - - 95 158 475 949 2373
カメラ32ch、音声2ch - - - 95 157 467 921 2201

*フレームレートの単位 ips(image per second)は、1秒間あたりの記録画像枚数を表しています。

JVC(ビクター)32chネットワークビデオレコーダー VR-X3200 製品仕様

接続カメラ台数 32台、ライセンス追加時最大64台
※1つのカメラライセンスで1台のネットワークカメラが接続できます。
記録/表示/配信性能
(H.264:VGA 30ips660Kbps、
RAID10ライブ表示、
ライブ配信有、
XGAモニター出力時)
表示有り:450ips/450ips/450ips
表示無し:1920ips/0ips/450ips
配信クライアント 最大10クライアント
圧縮方式 JPEG/MPEG4/H.264
HDD容量 標準1TB、最大14TB
RAID 1(内蔵型HDD×2)/5(内蔵型HDD×3)/10(内蔵型HDD×4)
操作ロック

画面表示(ライブ/再生) 1/4/6/9/16/32/64分割、シーケンシャル、全画面
データエクスポート USBメモリ(静止画、AVI動画)
NAS 対応
オンスクリーン表示 カメラタイトル、接続状態、,録画状態、エラーメッセージ、アラーム
映像検索機能 日時検索、アラーム検索、スマート検索
再生スピード 1/2、1/5、1/10、1/20、1、2、5、10、20、コマ送り(±1フレーム)
SMNP 対応
DDNSホスト名 対応
記録時同時再生
停電復帰記録
タイマー記録
アラーム記録
プリアラーム記録
動き検出機能
メール通知機能
カメラ交換 アーカイブデータ自動変換
言語切替 日本語/英語
ネットワーク端子 RJ45×2(1000BASE-T/100BASE-TX/10BASE-T)
LAN1:ネットワークカメラ入力用、LAN2:映像配信用
映像出力端子 DVI×1(デジタル)、D-sub15pin×1(アナログ)
表示解像度 1920×1080、1600×1200、1280×1024、1280×768、1024×768
音声入力端子

モノラルミニ×1

音声出力端子

ステレオミニ×1

信号入出力端子

アラーム入力、ワーニング出力、オペレートON/OFF入力、
REC出力(プッシュターミナル:入力×10、出力×2)

シリアル端子 USB2.0(フロント×2、リア×4)
eSATA 1(外付型HDD)
電源 AC100V、50Hz/60Hz
消費電力 95W
周囲温度 +5℃~+40℃
湿度 30%RH~80%RH(結露なきこと)
外形寸法・質量 幅420×高さ132×奥行350mm(突起部含まず)、約9.1kg
仕上 ペールグレー(マンセル0.9PB8.5/0.4近似)
動作環境
(Smart Client)
OS:
Microsoft Windows 2008 R1/R2、Server 2003、
Vista Buisness/Enterprise/Ultimate、XP Professional、
7 Professional/Enterprise/Ultimate(全て32/64bit)
CPU:
Intel Core2 Duo以上(大画面時Xeon推奨)、2.4GHz必須
RAM:
1GB必須(大画面時1GB以上推奨)
ネットワーク:
Ethernet 100Mbps以上推奨
グラフィックカード:
AGPまたはPCI-Express、1280×1024必須、12ビットカラー以上
ハードディスク:
空き容量100MB以上
ソフトウェア:
Microsoft .NET4.0 FrameworkおよびDirectX9.0以降、
Microsoft Internet Explorer 6.0
付属品 電源ケーブル、ラックマウント金具

●記載されている会社名、製品名は、それぞれ各社の商標、または登録商標です。
●画像はすべて機能説明のためのイメージです。
●仕様・外観は改良のため予告なく変更することがあります。
●この商品は業務用として設計されたものです。専門知識を持った方が操作してください。

JVC(ビクター)32chネットワークビデオレコーダー VR-X3200 オプション品のご案内

VR-HDD800A(1TB) JVC(ビクター)増設HDDユニット(内蔵型) JVC(ビクター)増設HDDユニット(内蔵型)
型番:VR-HDD800A(1TB)

本体希望小売価格:オープン価格 価格:お見積り品

JVC(ビクター)製ネットワークビデオレコーダーVR-X3200用の
増設HDDユニット(内蔵型)です。

VR-D800R(2TB) JVC(ビクター)増設HDDユニット(外付型) JVC(ビクター)増設HDDユニット(外付型)
型番:VR-D800R

本体希望小売価格:オープン価格 価格:お見積り品

JVC(ビクター)製ネットワークビデオレコーダーVR-X3200用の
増設HDDユニット(外付型)です。
VR-X3200とVR-D800Rの接続にはeSATAケーブルVRD800SATAJが必要です。

VR-HDD852(2TB)JVC(ビクター)VR-D800R追加用HDDユニット(最大5基) JVC(ビクター)VR-D800R追加用HDDユニット(最大5基)
型番:VR-HDD852(2TB)

本体希望小売価格:オープン価格 価格:お見積り品

JVC(ビクター)製増設HDDユニットVR-D800Rの
追加用HDDユニット(最大5基)です。
