低照度対応光学25倍ズームレンズ搭載HDCVI PTZカメラ CVD-SD49225I-HCの製品詳細

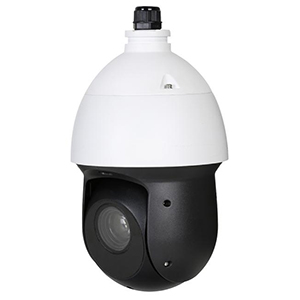

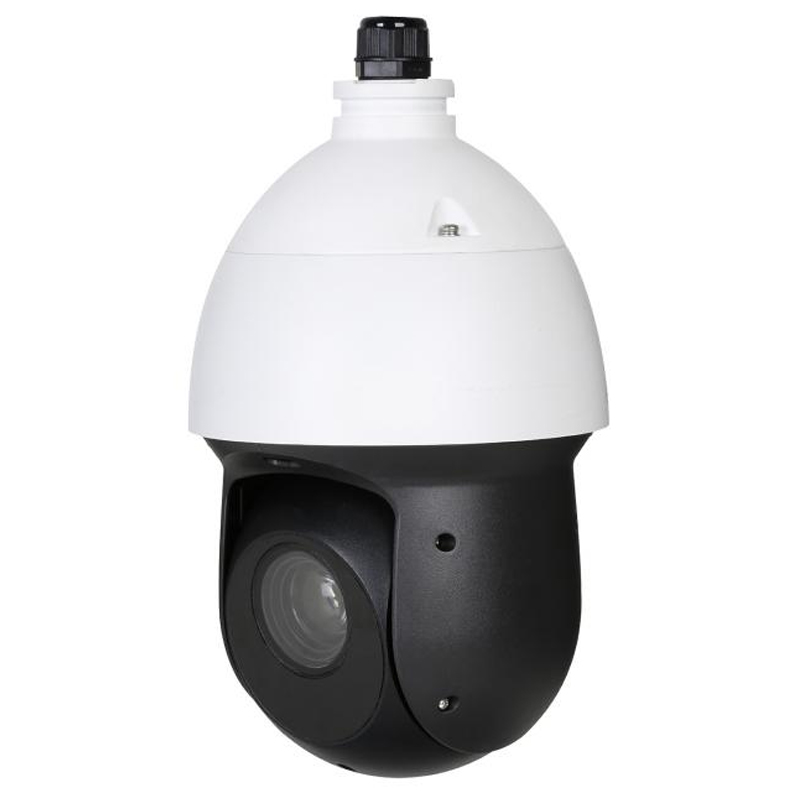

低照度対応光学25倍ズームレンズ搭載HDCVI PTZカメラ CVD-SD49225I-HC

低照度対応光学25倍ズームレンズ搭載
HDCVI PTZカメラ

低照度高感度CMOS搭載!光学25倍PTZカメラ!

型番:CVD-SD49225I-HC

希望小売価格:¥160,000(税抜)
価格:¥103,680(税込)
カートに入れる
(購入数はカート内で設定して下さい)

低照度対応光学25倍ズームレンズ搭載HDCVI PTZカメラ CVD-SD49225I-HC 主な機能と特徴

  • 1/2.8" 2メガピクセル CMOS
  • 25/30@1080P, 25/30/50/60fps@720P
  • 低照度高感度CMOS搭載
  • IR LED到達距離, 最大100m
  • DWDR, Day/Night(ICR), Ultra DNR, Auto iris, Auto focus
  • 最大 240°/s パンスピード, 360°エンドレスパンローテーション
  • 同軸ケーブルによるOSDメニュー操作
  • 長距離リアルタイム送信
  • HDCVI/アナログ ハイブリッド対応
  • 300プリセット, 5パターン, 8ツアー, オートパン, オートスキャン
  • ビルトイン 2/1 alarm in/out
  • IP66, OSD

フルHD画質による監視を実現したHDCVI監視カメラ

CVD-SD49225I-HCは1/2.8インチSTAVIS CMOSイメージセンサーを搭載した屋外設置対応のHDCVI PTZカメラです。HDCVI録画機器と接続することにより監視、録画を行うことが可能になります。

出力解像度は1080p及び720pに対応し、1080pでは30fps、720pでは60fspのフレームレートで出力が可能です。

また、配線ケーブルは同軸ケーブルや防犯カメラ用ケーブルのDCVケーブル等に対応する為、既設でアナログ防犯カメラをご使用中の場合はカメラとDVRを交換するだけで簡単にフルHD画質による監視システムに移行できます。

※映像のモニタリング及び録画について※
本製品はHDCVI出力とアナログ(CVBS)出力が可能なハイブリッドモデルとなります。

低照度CMOSと強力な赤外線投光器を搭載

CVD-SD49225I-HCは低照度高感度CMOSイメージセンサーのSTAVIS CMOSを搭載しています。さらに最大100mの強力な赤外線照射が可能な赤外線投光器を搭載し、昼夜を問わず安定した監視映像を提供します。

光学25倍ズームレンズ・高速パン・チルト機能搭載

CVD-SD49225I-HCは焦点距離4.8mm~120mmの光学25倍ズームレンズを搭載し、高倍率ズームに対応します。また、最大 200°/s パンスピード、360°エンドレスパンローテーションもできる優れたパン・チルト機能を備えています。

OSD機能で多彩な機能を制御

CVD-SD49225I-HCはカメラの機能設定をモニター画面を見ながら行えるOSD(オンスクリーンディスプレイ)機能を備えています。また、OSD操作をカメラ本体ではなく、対応するHDCVI監視用デジタルレコーダー側から行うことが出来る為、カメラの機能設定をレコーダー側から手軽に、そして容易に設定変更することが可能です。 OSD機能ではDWDRやDay/Night(ICR)、DNRなどの主な機能を始め、様々な機能設定を行うことができます。

CVD-SD49225I-HC OSD設定画面1 CVD-SD49225I-HC OSD設定画面2
▲HDCVI監視用デジタルレコーダー側からPTZ操作を行う要領でOSD設定が可能

※OSD設定画面表示及びメニュー表示は実際の画面と異なる場合があります。

True Day&night機能搭載

CVD-SD49225I-HCはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

CVD-SD49225I-HC デイモード(カラー映像)CVD-SD49225I-HC ナイトモード(白黒映像)

DNR(デジタルノイズリダクション)機能搭載

CVD-SD49225I-HCは低照度撮影時に発生しやすいノイズを大幅に低減させるDNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

CVD-SD49225I-HC デジタルノイズリダクション オフ CVD-SD49225I-HC デジタルノイズリダクション オン
▲デジタルノイズリダクション機能比較イメージ
実際に低照度下で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。

IP67防水規格に準拠し、屋外設置にも対応

CVD-SD49225I-HCは防水等級IP67に準拠した高い防水性能を誇ります。
これにより屋外軒下等で風雨が入り込む場所への設置にも対応します。

※ケーブル接続部分などは防水ではありませんので防水処理を施す必要があります。

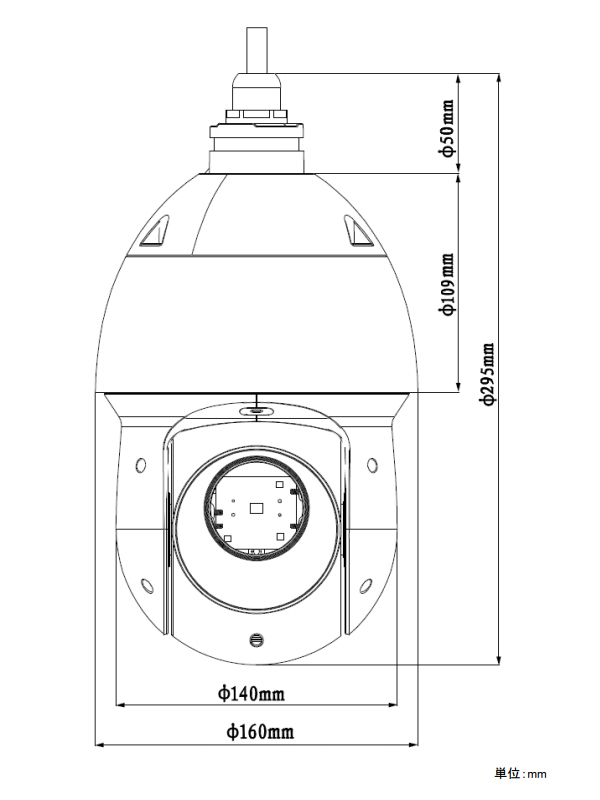

CVD-SD49225I-HC 本体寸法図

CVD-SD49225I-HC 本体寸法図

低照度対応光学25倍ズームレンズ搭載HDCVI PTZカメラ CVD-SD49225I-HC のご紹介

CVD-SD49225I-HCはアナログ防犯カメラの既設同軸ケーブルをそのまま利用して監視映像をフルHD化できるHDCVI方式のPTZカメラです。光学25倍ズームレンズと高速パン・チルトによる優れたPTZ(パン・チルト・ズーム)性能を備え、高水準のリアルタイム監視を実現します。さらに低照度高感度CMOSであるSTAVIS CMOSを搭載しと強力な赤外線投光器を搭載することで低照度下での監視にも強く、昼夜を問わず安定した監視が可能です。また、本体はIP67相当の防水性能を備えた屋外設置に対応したモデルとなり、レンズの倍率、赤外線照射能力から屋外環境で被写体までの距離がある環境下やカメラ1台で広範囲を監視したい場合に最適です。

配線及び制御方法も簡素化されており、CVD-SD49225I-HCは同軸ケーブルに映像信号と制御信号を重畳させる為、従来のPTZカメラのようなRS-485制御用のケーブルを別途配線する必要が無くカメラ制御が可能です。その為、従来の様は映像ケーブルとRS-485制御用の配線を行う必要がなく、基本的には同軸ケーブルと電源ケーブルを配線し、対応するHDCVI録画装置に接続することでモニタリング及びカメラ制御が可能になります。また、より直感的なPTZ操作を行いたい場合には、別売のPTZコントローラーと別途RS-485制御用の配線をすることでPTZコントローラー操作が可能になります。

CVD-SD49225I-HCはフルHDによる屋外用PTZカメラを手軽に導入することができ、広範囲の監視モニタリングを行いたい場合にお奨めのPTZカメラです。

なお、CVD-SD49225I-HCは設置方法に応じて別売の取付金具と組み合わせてご使用いただく必要があります。

配線や取付方法などご不明な点等ございましたら、お気軽にお問い合わせ下さい。

低照度対応光学25倍ズームレンズ搭載HDCVI PTZカメラ CVD-SD49225I-HC 製品仕様

カメラ
撮像素子 1/2.8” STARVIS CMOS
最大解像度 1920 (H) x 1080 (V)
走査方式 プログレッシブ
電子シャッタ 1/3 ~ 1/300,000s
最低被写体照度 カラー:0.005Lux@F1.6; 白黒:0Lux@F1.6(IR on)
S/N 比 55dB以上
IR到達距離 最大100m
IR On/Off Auto / Manual
レンズ
焦点距離 4.8mm ~ 120mm (25倍光学ズーム)
F値 F1.6 ~ F4.4
フォーカス制御 Auto / Manual
撮像角度 H: 59.2° ~ 2.4°
最短撮影距離 100mm ~ 1000mm
PTZ
パン/ティルト範囲 Pan:0° ~ 360° endless, Tilt: -15° ~ 90°, auto flip 180°
Manual Control Speed Pan: 0.1° ~200° /s, Tilt: 0.1° ~120° /s
プリセット速度 Pan:240° /s, Tilt:200° /s
プリセット 300
PTZモード 5 Pattern, 8 Tour, Auto Pan, Auto Scan
速度設定 Human-oriented focal length / speed adaptation
起動動作 Auto restore to previous PTZ and lens status after power failure
アイドル動作 Activate Preset/ Scan/ Tour/
Pattern if there is no command in the specified period
プロトコル DH-SD, Pelco-P/D (自動認識)
ビデオ
解像度 1080P(1920×1080) / 720P(1280×720)
フレームレート 25/30fps@1080P, 25/30/50/60fps@720P
ビデオ出力 1-channel BNC HDCVI high definition video output/
CVBS standard definition video output (切替)
デイ&ナイト Auto(ICR) / Color / B/W
OSDメニュー サポート
逆光補正 BLC / HLC / WDR (120dB)
ホワイトバランス Auto, ATW, Indoor, Outdoor, Manual
ゲインコントロール Auto / Manual
ノイズリダクション Ultra DNR (2D/3D)
デジタルズーム 16倍
フリップ 180°
プライバシーマスク 最大24エリア
インターフェース
ビデオインターフェース 1
オーディオインターフェース 1 channel In
RS485 1
アラーム 2/1 channel In/Out
定格
電源 DC12V/3A(電源別売)
消費電力 13W, 20W (IR on)
動作可能温湿度 -40℃ ~ 60℃ / Less than 90% RH
保護等級 IP66
寸法 Φ160(mm) x 295(mm)
重量 4Kg

※改良の為、製品仕様は予告なく変更となる場合がございます。あらかじめご了承下さい。

※映像のモニタリング及び録画について※
本製品はHDCVI出力とアナログ(CVBS)出力が可能なハイブリッドモデルとなります。

低照度対応光学25倍ズームレンズ搭載HDCVI PTZカメラ CVD-SD49225I-HC オプション品のご案内

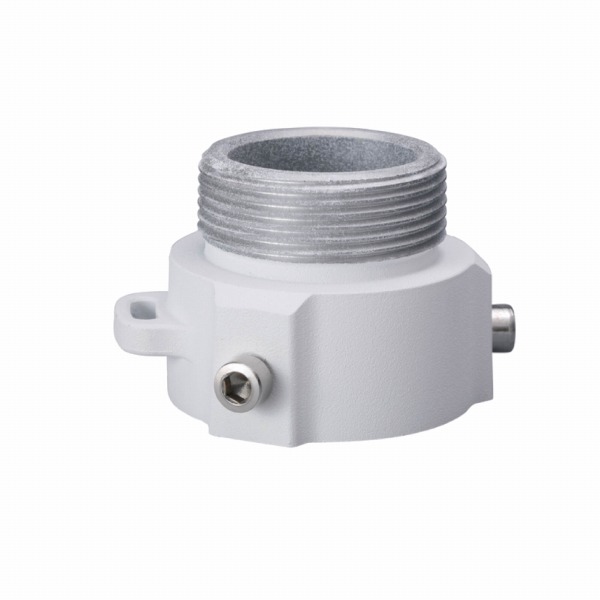

PTZカメラ用アダプタ
型番:PFA-111 価格:¥3,240(税込)
カートに入れる(購入数はカート内で設定してください)
PTZカメラ用アダプタです。
天吊りブラケットPFB-300C/壁面金具PFB-303Wと組み合わせて使用します。
材質:アルミ製 / 寸法:直径60mm×H49mm / 重量:0.25kg

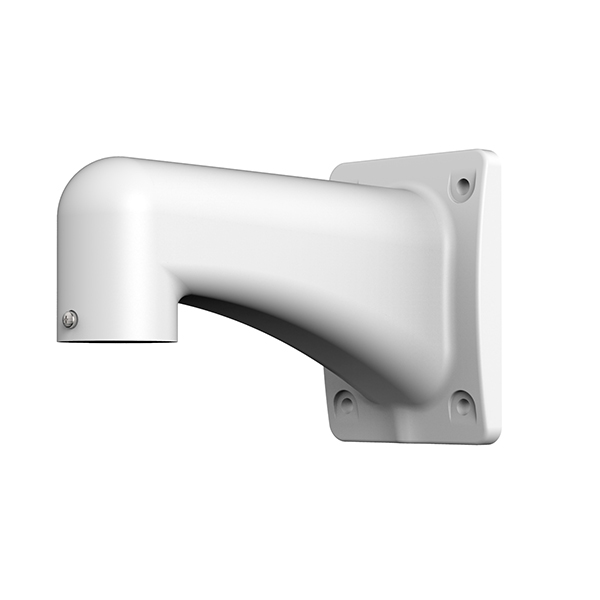

PTZカメラ壁付けブラケット
型番:PFB-303W 価格:¥8,640(税込)
カートに入れる(購入数はカート内で設定してください)
PTZカメラ用壁付けブラケットです。
カメラ、PFA-111と組み合わせて使用します。
材質:アルミ製 / 寸法:W115mm×H160mm×D255mm / 重量:0.7kg

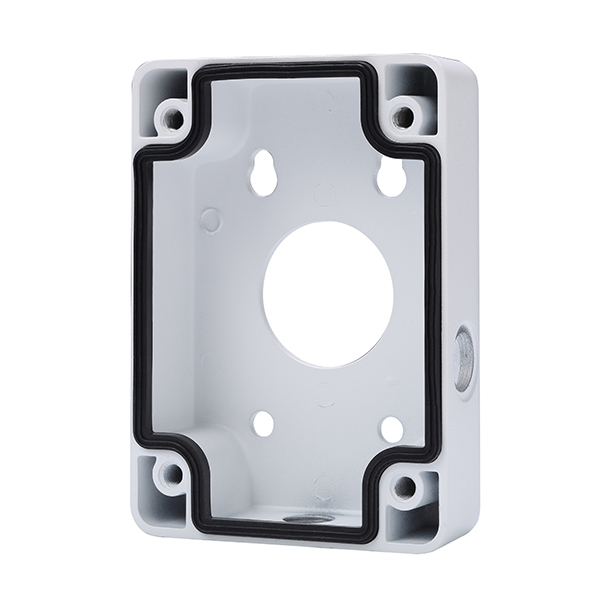

ジョイントボックス
型番:PFA-120 価格:¥6,480(税込)
カートに入れる(購入数はカート内で設定してください)
PTZカメラ用防水露出取付ボックスです。
壁付けブラケットPFB-303Wと組み合わせて使用します。
材質:アルミ製 / 寸法:W115mm×H160mm×D37mm / 重量:0.5kg
ポール取付金具
型番:PFA-150 価格:¥8,640(税込)
カートに入れる(購入数はカート内で設定してください)
ポール取付金具です。
PFB-303W、PFA-120と組み合わせて使用します。
材質:アルミ製 / 寸法:W130.4mm×H170mm×D45mm / 重量:1kg

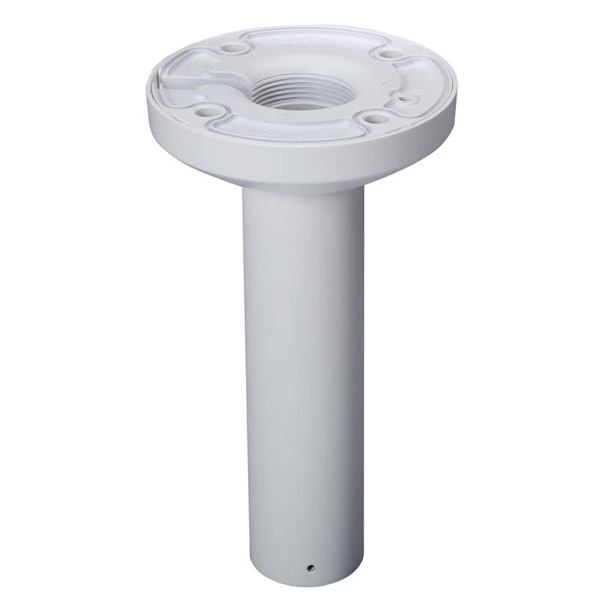

PTZカメラ天吊りブラケット
型番:PFB-300C 価格:¥8,640(税込)
カートに入れる(購入数はカート内で設定してください)
PTZカメラ用天吊りブラケットです。
カメラ、PFA-111と組み合わせて使用します。
材質:アルミ製 / 寸法:直径133.6mm×D235.5mm / 重量:0.75kg
DC12V3A-ACアダプター
型番:AC-DC12V3A 価格:¥6,480(税込)
カートに入れる(購入数はカート内で設定してください)
本製品には電源は付属しておりません。
別途専用のDC12V-3Aアダプターをお買い求め下さい。
PTZコントローラー
型番:DCK-NAKB1000 価格:¥68,850(税込)
カートに入れる(購入数はカート内で設定してください)
CVD-SD49225I-HCをジョイスティック操作したい場合には、こちらのPTZコントローラーをお買い求め下さい。その場合、別途RS485用の配線が必要となります。
HDCVI監視用デジタルレコーダー HDCVI監視用デジタルレコーダー

HDCVI防犯・監視カメラ録画用の監視用デジタルレコーダーです。
HDCVI防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

CVD-SD49225I-HCには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
