ドーム型赤外線カメラレコーダー DVR-DOME02の製品詳細

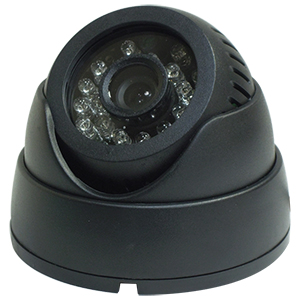

ドーム型赤外線カメラレコーダー
ドーム型のローコスト自動録画カメラ！

型番：DVR-DOME02

※販売終了しました。ありがとうございます。



→DVR-DOME02 主な機能と特徴
→DVR-DOME02 のご紹介
→DVR-DOME02 製品仕様
→DVR-DOME02 オプション品

ドーム型赤外線カメラレコーダー DVR-DOME02 主な機能と特徴

30万画素ドーム型防犯カメラとSDカード録画装置が一体化

DVR-DOME02は30万画素のCMOSイメージセンサーを搭載したドーム型防犯カメラとMPEG-4映像圧縮方式を採用したSDカードレコーダーが一体型となった屋内用自動録画防犯カメラです。

Day&Night機能搭載

DVR-DOME02はCDSセンサーと連動したDay&Night機能を搭載しています。昼はカラー映像で撮影を行い、低照度下では白黒撮影に切り換えることで赤外線を取り入れた安定した暗視撮影を行うことができます。

赤外線投光器を搭載

DVR-DOME02は本体前面部に赤外線LEDを24個搭載。最大照射距離は最大約10mの照射が可能で、赤外線照射内は照明を必要とせずに撮影することができます。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。

音声マイク内蔵

DVR-DOME02は本体に音声マイクを内蔵しています。
これにより映像だけでなく音声も録音することができます。

※音声はノイズも乗る為、音質はあまり良くありませんのでご了承下さい。

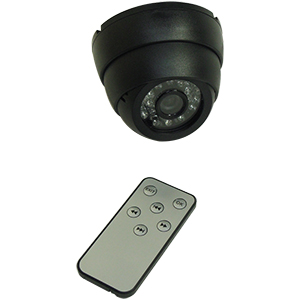

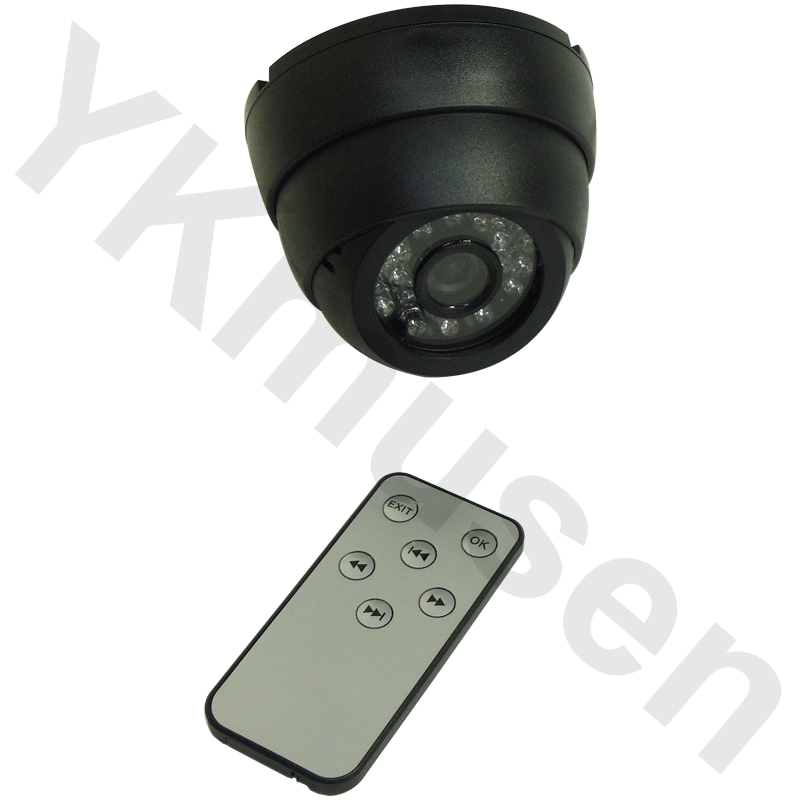

赤外線リモコンで遠隔操作

DVR-DOME02はSDカードレコーダーの設定を付属の赤外線リモコンで行います。本体正面に赤外線受光部が備わっており、操作可能距離は2～3m範囲内で行うことができるので、やや高い場所にDVR-DOME02を設置していても操作が可能です。設定を行うにはTVモニター等に画面表示する必要がありますが、画面を見ながらSDカードレコーダーの各設定を行うことができます。

SDカードレコーダー機能

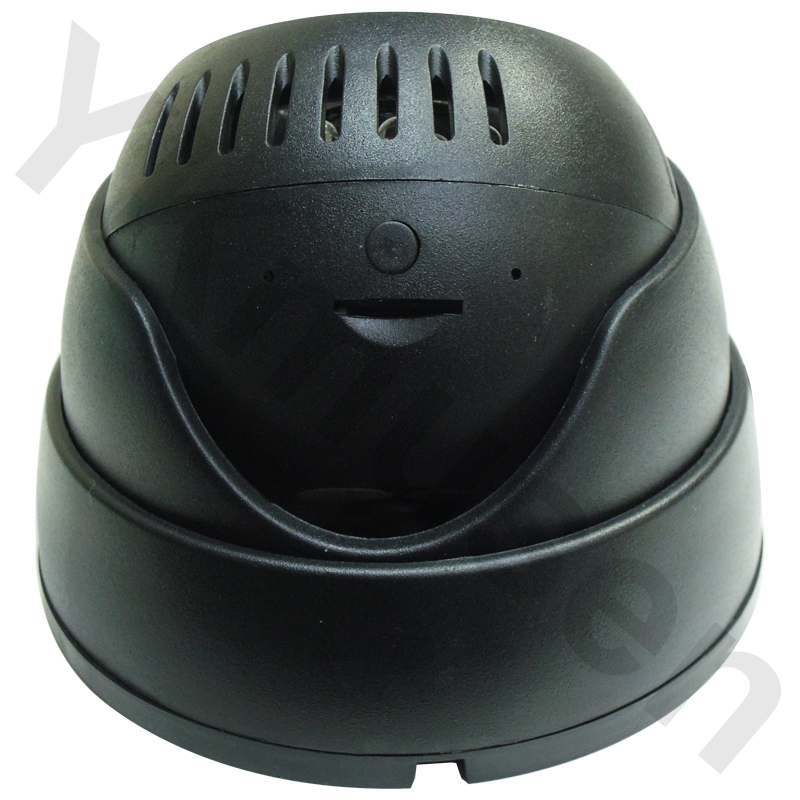

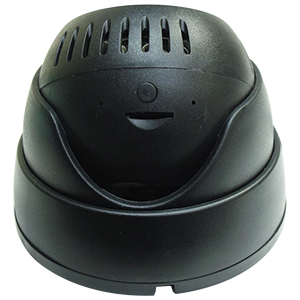

DVR-DOME02は写真の位置にSDカードレコーダーを搭載しています。録画媒体にはmicroSDカードを採用し、カード容量は最大32GBまで使用が可能です。
また、カードスロット横に動作インジケーターを備え、動作状況を確認できます。
SDカードレコーダーの設定は付属の赤外線リモコンで行います。
主な設定画面は下記の通りです。

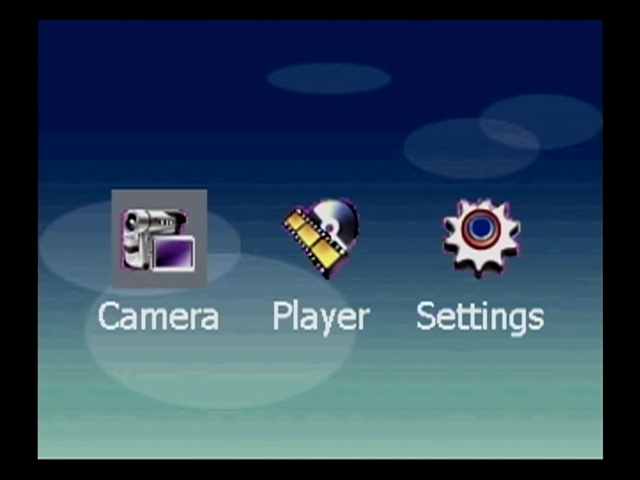

▲メインメニュー画面です。
Cameraを選択すると録画(録画待機)を開始し、Playerを選択すると再生、
Settingsを選択すると機能設定を行うことができます。

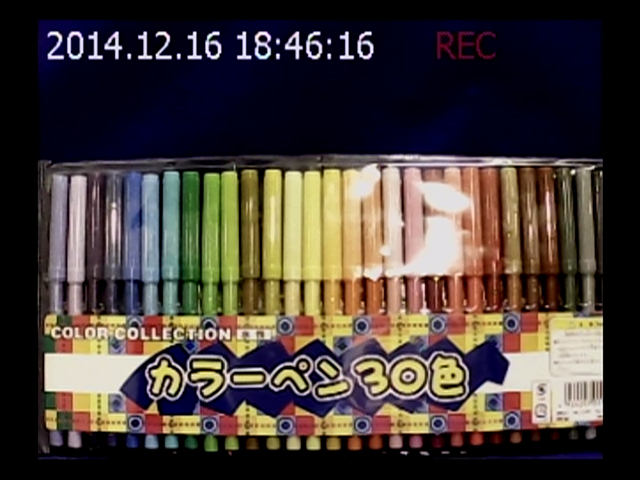

▲監視画面です。
こちらはCameraを選択して録画(録画待機)を開始した状態です。

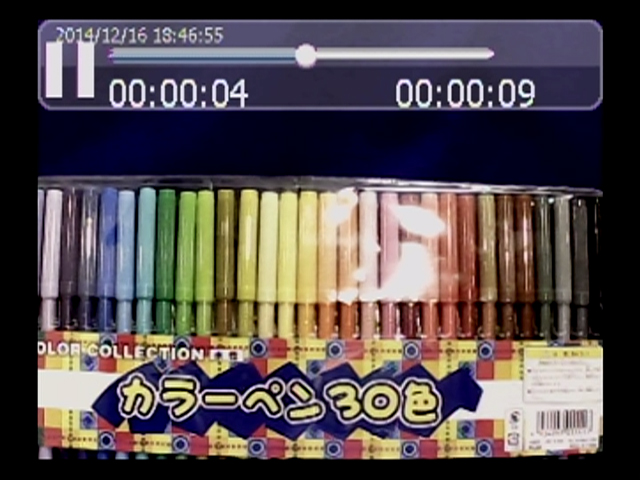

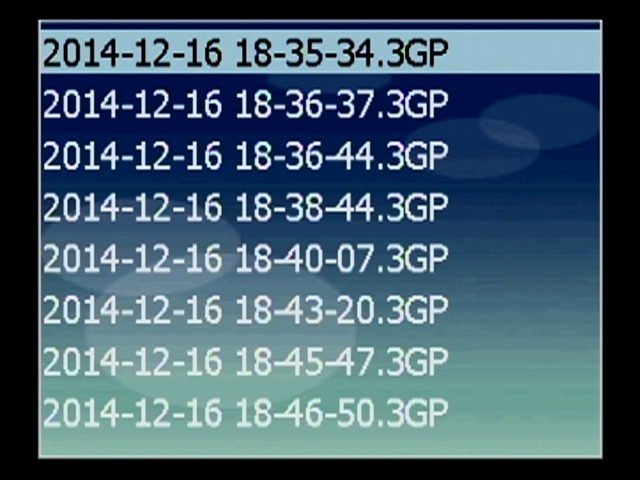

▲再生画面です。
Playerを選択すると再生リスト(左画像)が表示され、
ファイルを選択すると再生が開始されます。(右画像)
録画媒体がmicroSDカードなので、再生はパソコンでも可能です。(3GP形式)

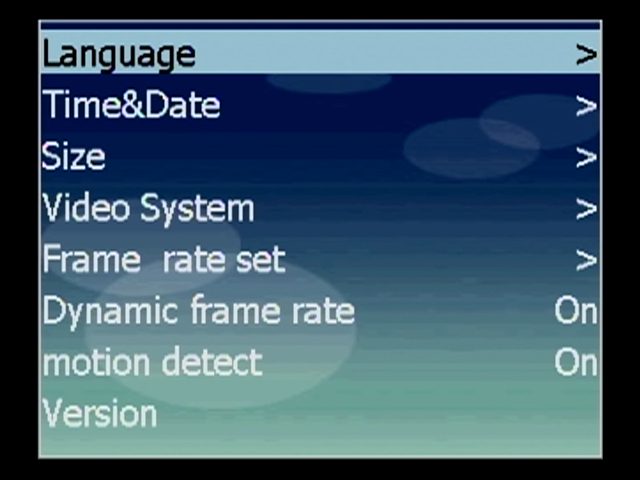

▲機能設定画面です。
Settingsを選択すると画像の様に機能設定画面に入ります。
録画解像度や録画フレームレートの設定を始め、こちらでは下記設定が可能です。

Language：英語/中国語
Time&Date：日付時刻設定

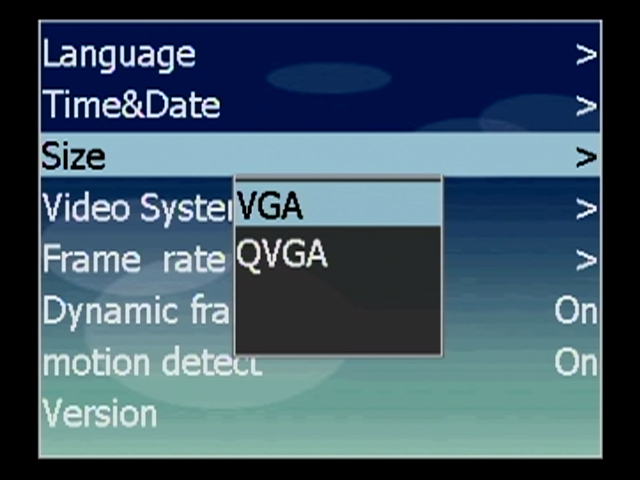

Size：録画解像度設定(VGA/QVGA)
Video System：NTSC/PALのTV方式の切替

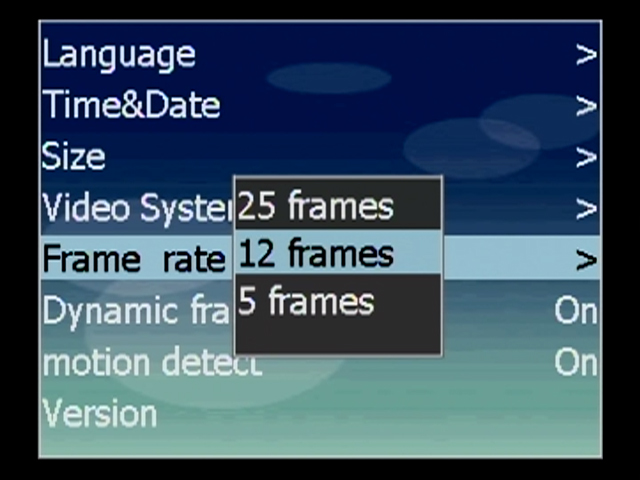

Frame rate set：録画フレームレートの設定(25/12/5fps)
Dynamic frame rate：ダイナミックフレームレート設定のオン/オフ切替
motion Detect：動体検知のオン/オフ切替

1．動体検知録画について
動体検知録画は感度やエリア調整などは一切出来ませんので簡易型とお考え下さい。
動体検知は検知後、約1分間程度の録画を行います。
2．録画ファイルについて
録画ファイルは30分ごとにファイルを保存します。

本体背面/接続端子

本体背面からケーブルが出力され、末尾で映像出力端子(BNC-P)、電源入力端子に分岐します。
電源は付属のACアダプターで取ります。

サンプル動画

DVR-DOME02で実際に録画した動画をご用意致しました。
録画解像度：640×480、フレームレート：12fpsで録画

ファイル形式は3GP形式となりますがFLV形式へ変換しています。

また、元の3GPファイルをダウンロードしてから再生を行いたい場合は下記よりダウンロードして下さい。

DVR-DOME02 録画映像 (3GP形式/約7MB)

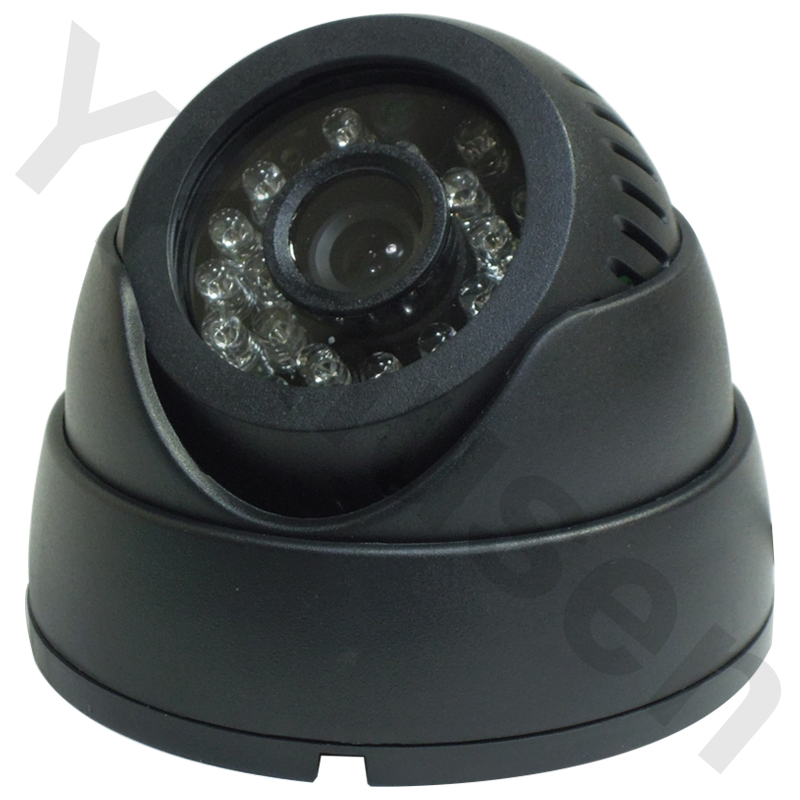

DVR-DOME02はCMOSイメージセンサーを採用した30万画素ドーム型防犯カメラと動体検知録画機能を備えたmicroSDカードレコーダーが一体化した屋内用自動録画防犯カメラです。
30万画素の簡易型防犯カメラの本体内部に録画機能が備わっているので、別途録画機を必要とせず単体で監視録画が可能になります。本体はドーム型デザインに仕上がっており、屋内の天井又は壁面への設置に対応し、電源さえ確保出来れば映像配線を行わずに、手軽に自動監視録画を行うことが可能になります。

まず、DVR-DOME02のカメラ部ですが、30万画素のCMOSイメージセンサーを採用し、暗視撮影用に赤外線投光器を搭載した簡易型のドーム型防犯カメラです。映像自体は最新のCCDやCMOS搭載モデルに比べると古びた映像に感じます。赤外線投光器はLEDを24個搭載しており、約10m弱の照射が可能なので、赤外線照射範囲であればそこそこ明るく映りますが、実用範囲としては4～7m以内と言ったところでしょうか。

次に、レコーダー部は簡易的な動体検知録画機能を備えた至ってシンプルなSDカードレコーダーを搭載しています。DVR-DOME02には通常の防犯カメラと同じく映像出力が出ているので、TVモニターで監視映像を見たり、付属の赤外線リモコンを使用してモニター画面を見ながらSDカードレコーダーの各設定を行うことになります。

設定画面は英語ですが、設定項目が少なく、設定自体は簡単に行うことができます。日付時刻を合わせ、録画解像度、録画フレームレートを設定し、最後に動体検知録画機能をONにして、あとは設置という流れになると思われます。

録画性能はカメラの画素数である30万画素をフルスペックで録画できるVGA解像度の録画に対応し、録画フレームレートは25/12/5fpsから選択出来る為、設置環境に合わせた録画が可能です。ただ、動体検知録画機能を使用する際、感度やエリア調整が一切できない為、環境によっては動体検知をし過ぎてしまうことも考えられます。この点は簡易型として仕方ない点だとは思いますが、車や人通りの激しい場所では、あまり長期間の録画は出来ないかも知れません。

DVR-DOME02の似たような製品として「MTC-SD03DIR」がありますが、DVR-DOME02は「MTC-SD03DIR」の簡易型モデルと言えます。画質及び性能面では大きく劣りますが、価格を抑えて導入いただくことができ、簡易型とは言え、設置環境が上手くマッチングすれば十分に有効な監視録画が可能になります。特に人通りが少ない場所を手軽に監視録画なさりたい場合にはお奨めの自動録画防犯カメラと言えます。

ドーム型赤外線カメラレコーダー DVR-DOME02 製品仕様

イメージセンサー	CMOSイメージセンサー
画素数	30万画素
レンズ	f3.6mm、画角67度(メーカー公称値ですが、実際は40～50°程度に見えます)
動画保存サイズ	VGA（640×480）、QVGA（320×240）
録画フレームレート	25 / 12 / 5 fps
動画記録方式	MPEG-4 / 3GP形式
オートオンオフ機能	有り
赤外線LED投光器	赤外線LED24個搭載 照射距離約10m前後 ※CDSセンサーによる自動照射
露出	自動
上書き録画機能	常時オン
録画媒体	microSDカード　最大32GBまで対応 ※相性保証はありません。
動体検知録画	搭載
音声記録	搭載
タイムスタンプ	搭載
ビデオ出力	NTSC/PAL
電源	DC12V
対応OS	Windows Vista / 7 / 8
本体サイズ	約直径93×高78mm
重量	約166g
再生ソフト	GOMPLAYER、メディアプレイヤー他
通常使用環境	0～40℃、湿度15～80％RH
同梱内容	DVR-DOME02本体 赤外線リモコン 取付ネジ一式 ACアダプター BNCP-RCAJ(変換コネクタ) 取扱説明書、製品保証書(製品保証6か月)

※製品仕様は予告なく変更となる場合がございます。

ドーム型赤外線カメラレコーダー DVR-DOME02 オプション品のご案内

	型番：B-12　価格：￥1,000(税込) （購入数はカート内で設定してください） 単3電池8本用電池ボックスを使えば短時間ですが電池駆動も可能です。
	SDカード DVR-DOME02に使用可能なSDカードをお取扱しております。
