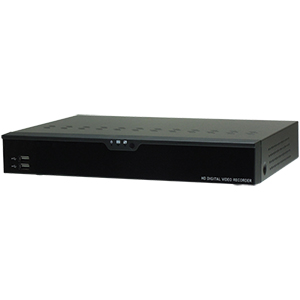

AHD/960H対応高機能4ch監視用デジタルレコーダー YKS-TN1304AHD
AHD/960H対応の高機能監視用デジタルレコーダー!
型番:YKS-TN1304AHD
※販売終了しました。ありがとうございます。後継機種は「YKS-TN2004AHD」になります。
→YKS-TN1304AHD のご紹介
→YKS-TN1304AHD 録画時間目安
→YKS-TN1304AHD 製品仕様
→YKS-TN1304AHD オプション品
AHD/960H対応高機能4ch監視用デジタルレコーダー YKS-TN1304AHD 主な機能と特徴
YKS-TN1304AHDはアナログ防犯カメラとAHD防犯カメラの録画に対応したAHD/960H対応の監視用デジタルレコーダーです。
アナログ防犯カメラの録画解像度は52万画素防犯カメラの録画解像度である960H(960×480)に対応し、AHD防犯カメラの録画解像度は720P(1280×720)に対応しています。
アナログ防犯カメラ用の録画機器としてもAHD防犯カメラ用の録画機器としてもご使用いただくことができるハイブリッド録画機器です。

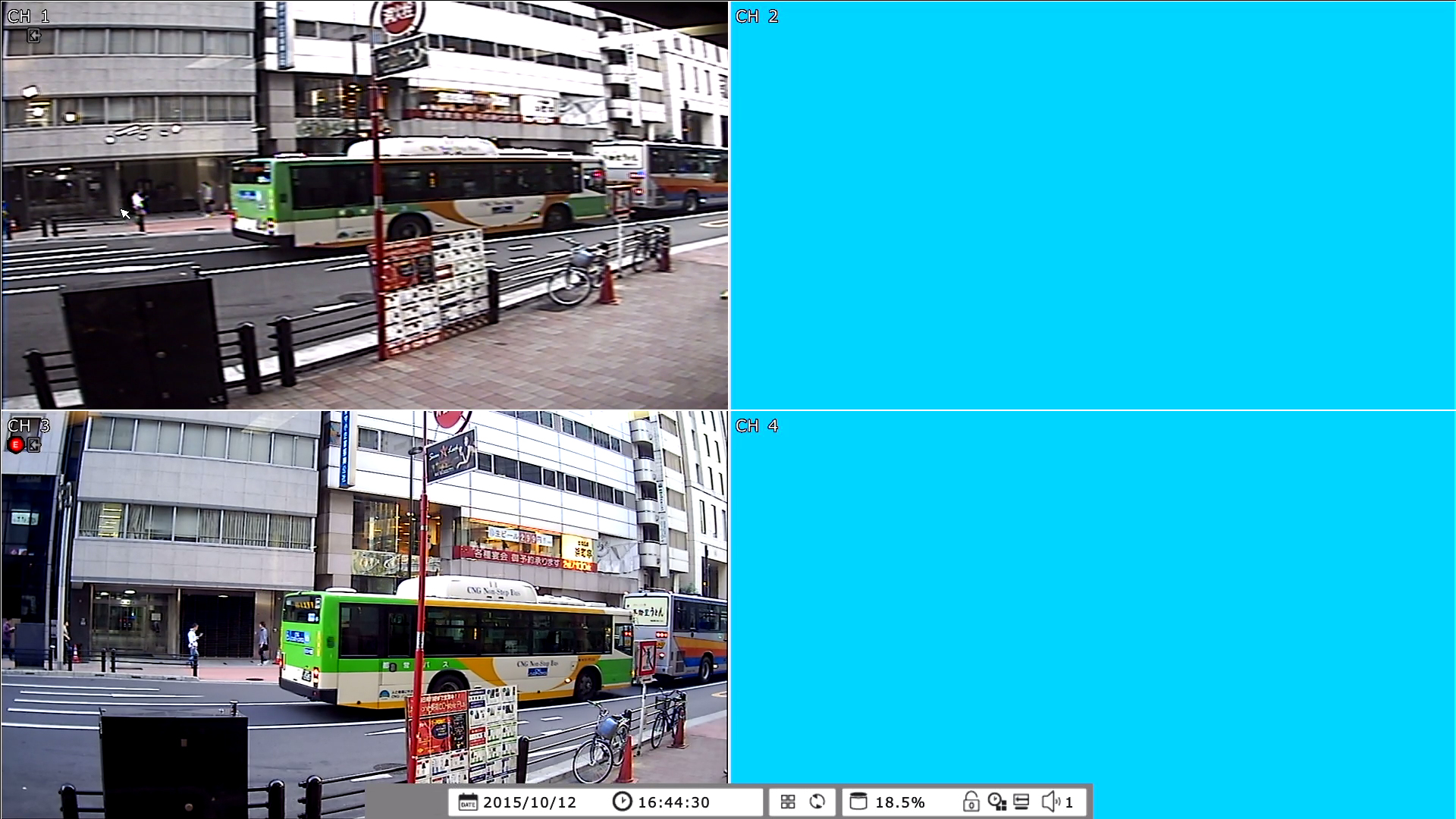

▲CH1にアナログ防犯カメラを、CH3にAHD防犯カメラを入力させた実際の画像
※BNC端子2ch毎に映像入力をAHDかアナログにすることで、どちらの信号も入力することが可能です。
※AHD3台、アナログ1台やAHD1台、アナログ3台という使い方は出来ません。
YKS-TN1304AHDは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することでHD画質や960Hの高解像度画質でも長期間の監視録画を実現します。
YKS-TN1304AHDは24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。

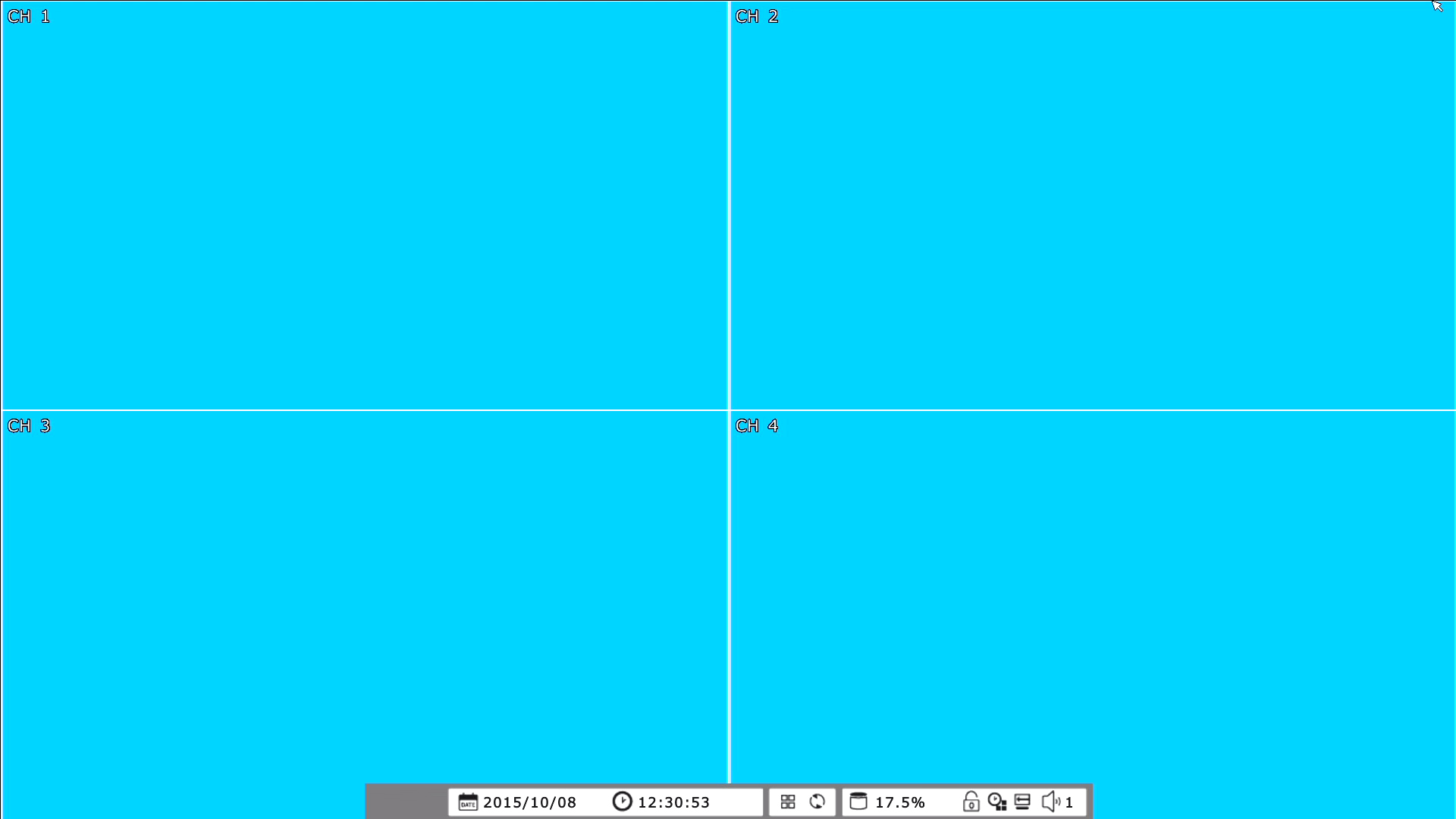

YKS-TN1304AHDは画面4分割器を搭載し、最大4台までのAHD防犯カメラ、アナログ防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像はもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。
YKS-TN1304AHDは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。
YKS-TN1304AHDは音声4入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。
・音声4入力時は全ての音声を録音可能です。
・ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。
YKS-TN1304AHDは本体から操作パネルを省き、スマートなデザインに仕上げました。
また、操作パネルがないので不用意に操作されることを未然に防ぐことができます。

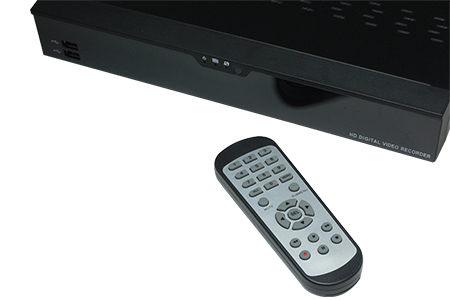

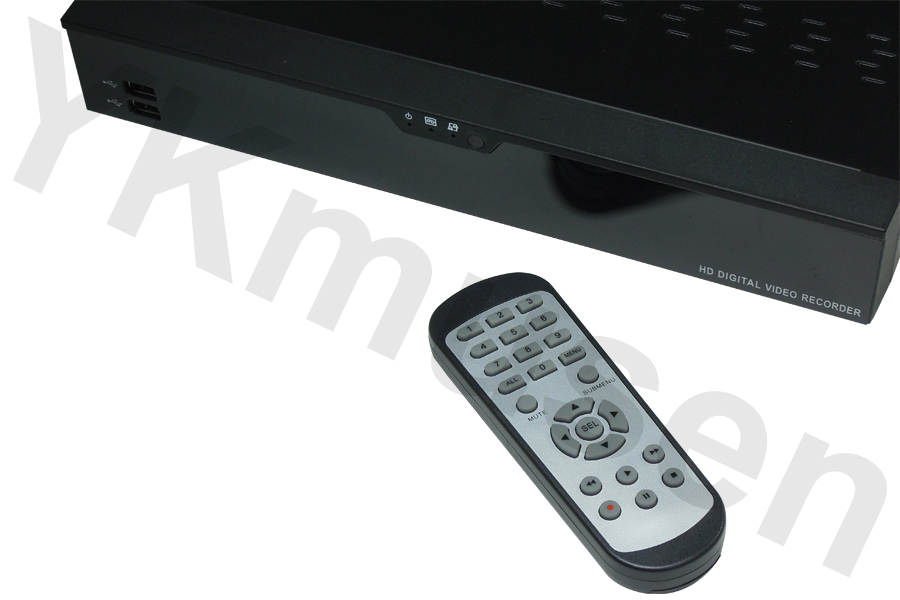

YKS-TN1304AHDは付属リモコンによるリモコン操作が可能です。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

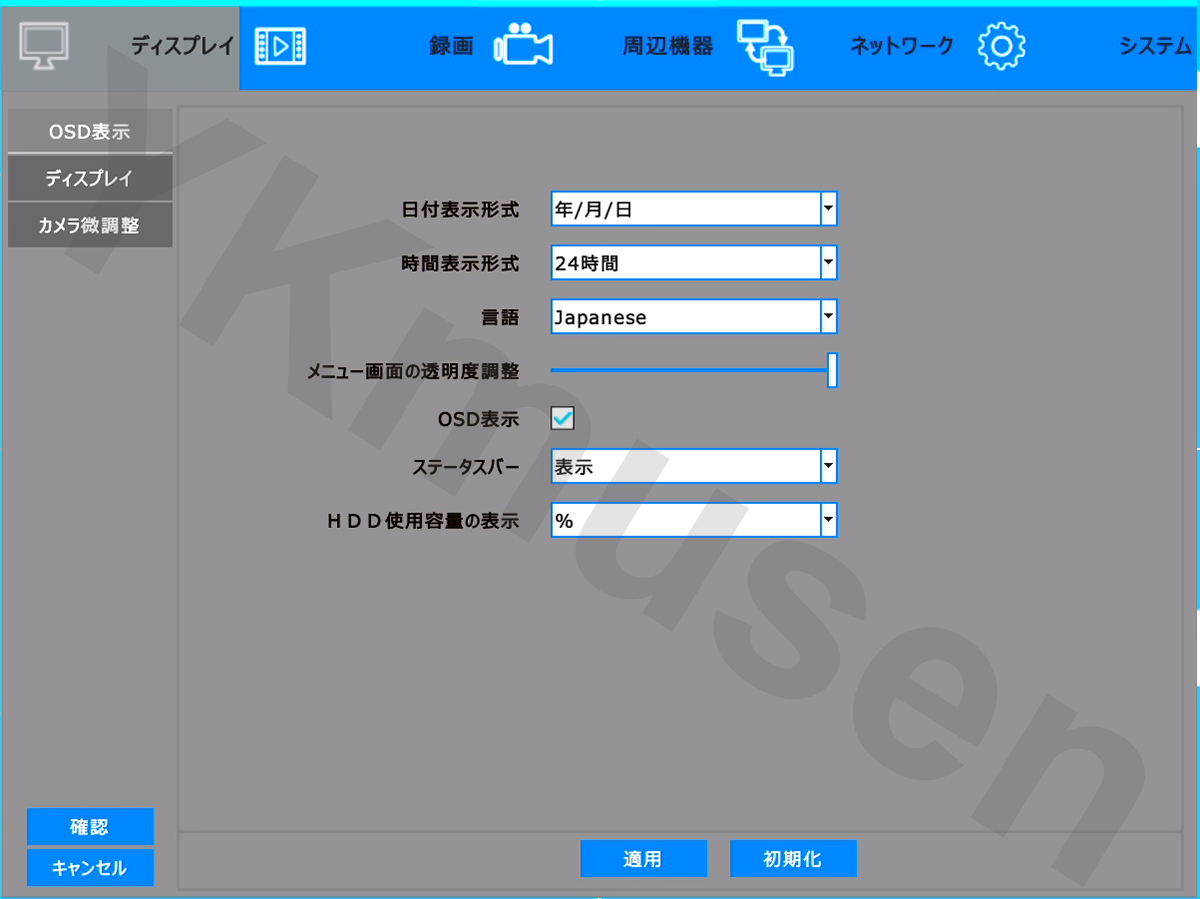

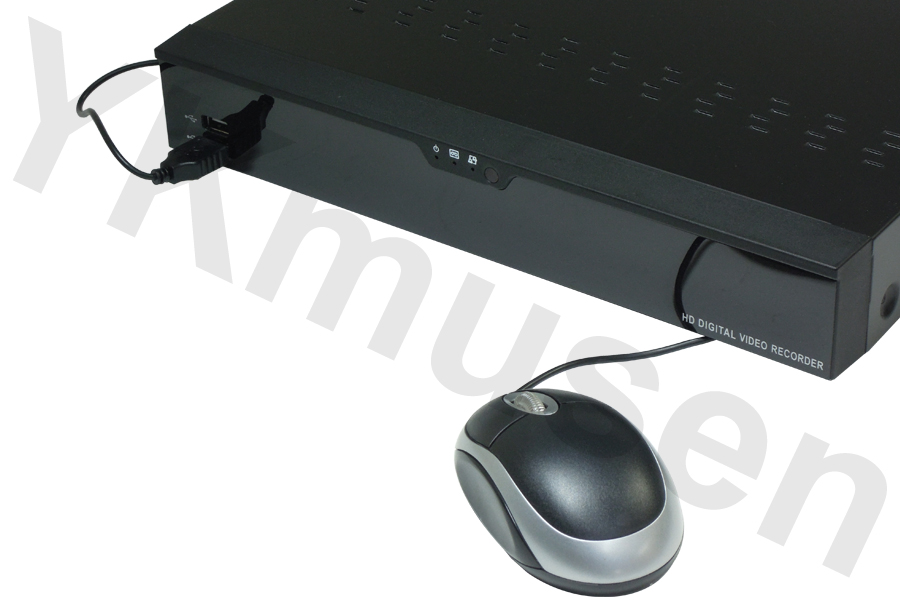

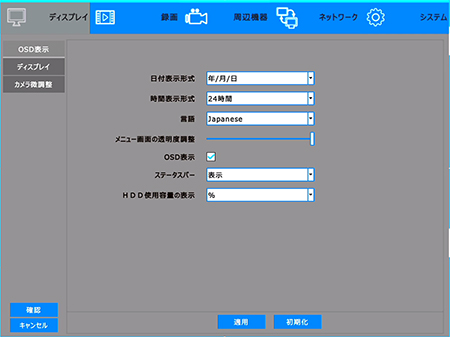

マウス操作による扱いやすいグラフィカルユーザーインターフェイス
YKS-TN1304AHDの操作は赤外線リモコン以外にもUSBマウスによる操作が可能です。
操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。本製品ではマウス操作推奨となっており、マウス操作時の操作性が一番良くなっています。

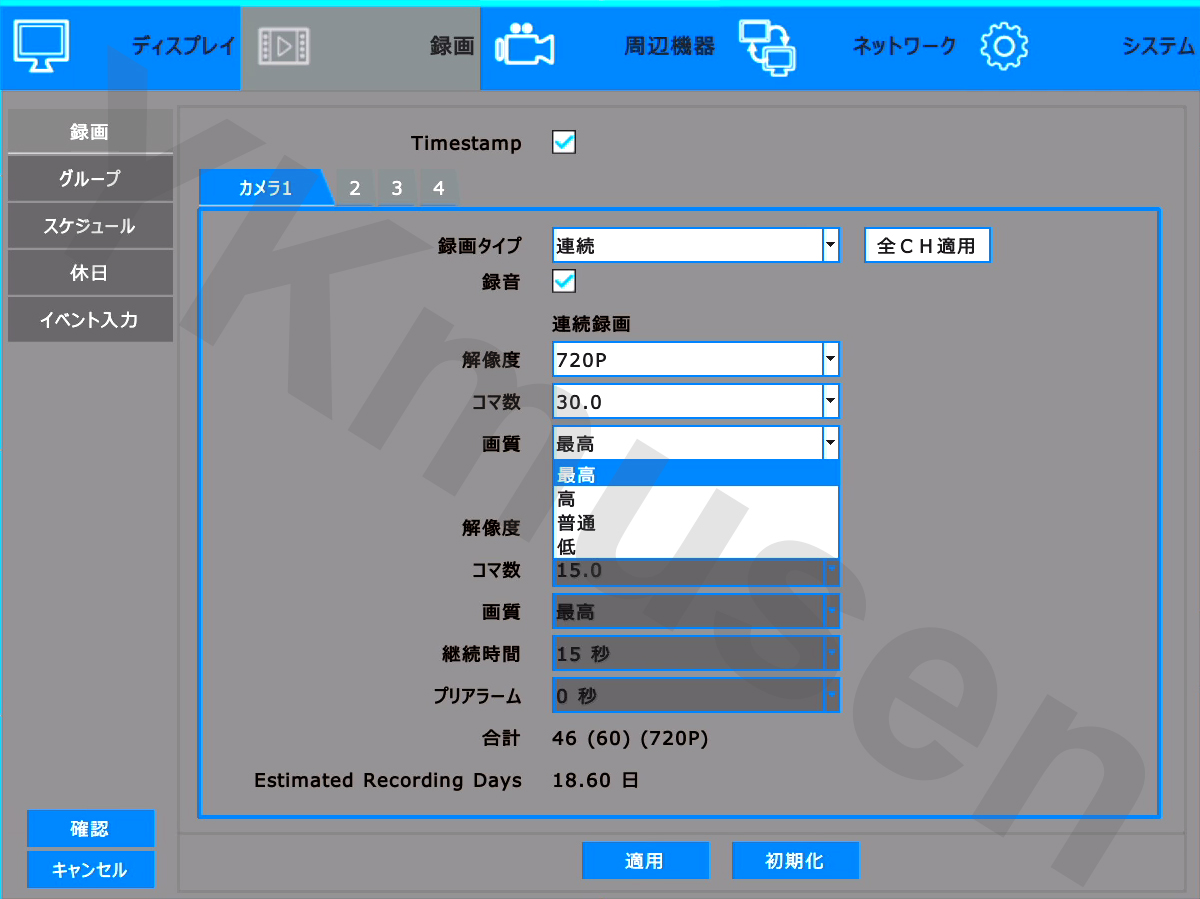

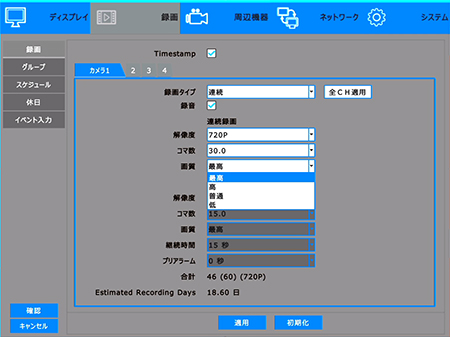

YKS-TN1304AHDは録画フレームレート、録画画質をカメラ毎に細かく設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。

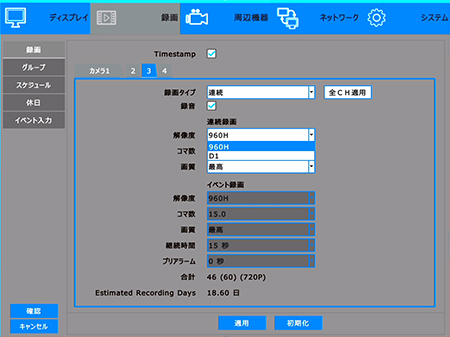

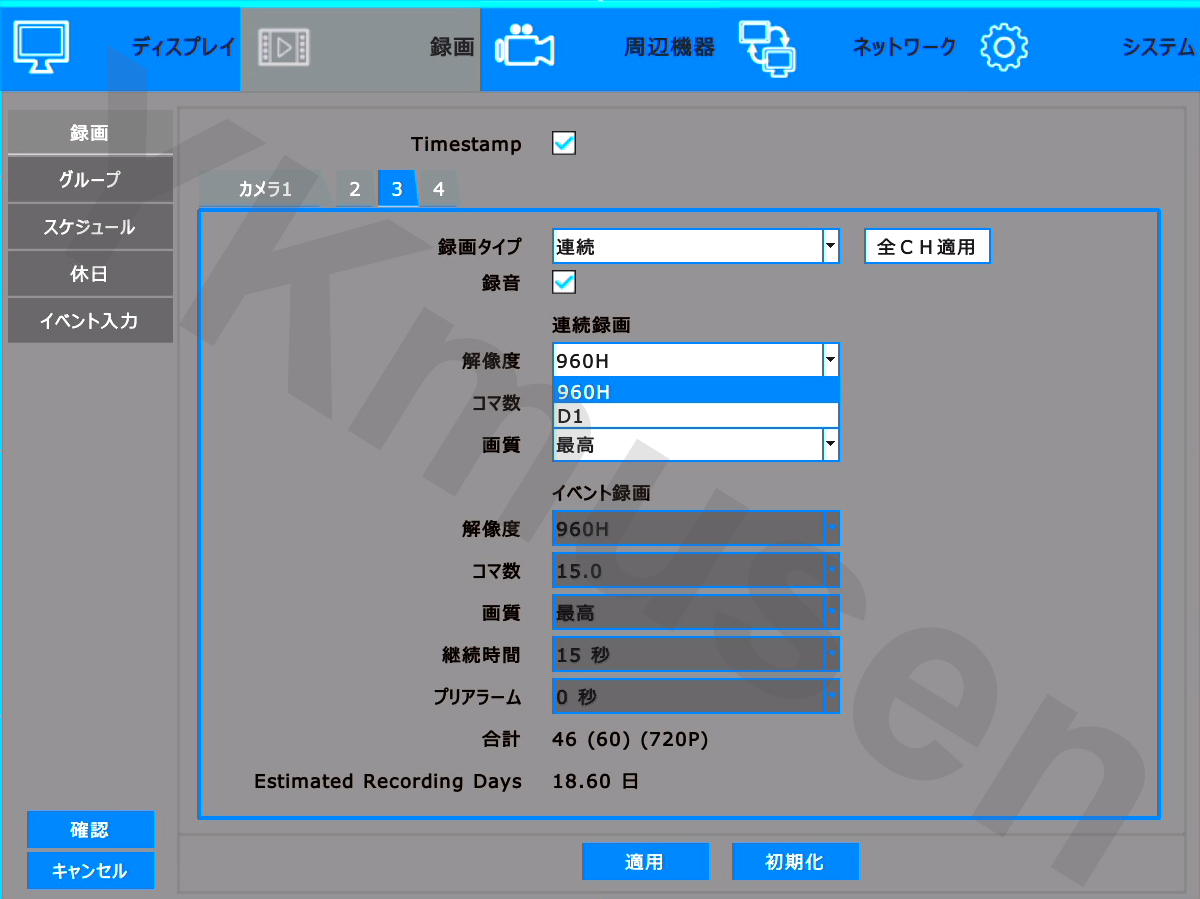

▲録画解像度
■アナログ防犯カメラ録画解像度
[ 960H:960×480から選択可能 ]
■AHD防犯カメラ録画解像度
[ 720P:1280×720 ]

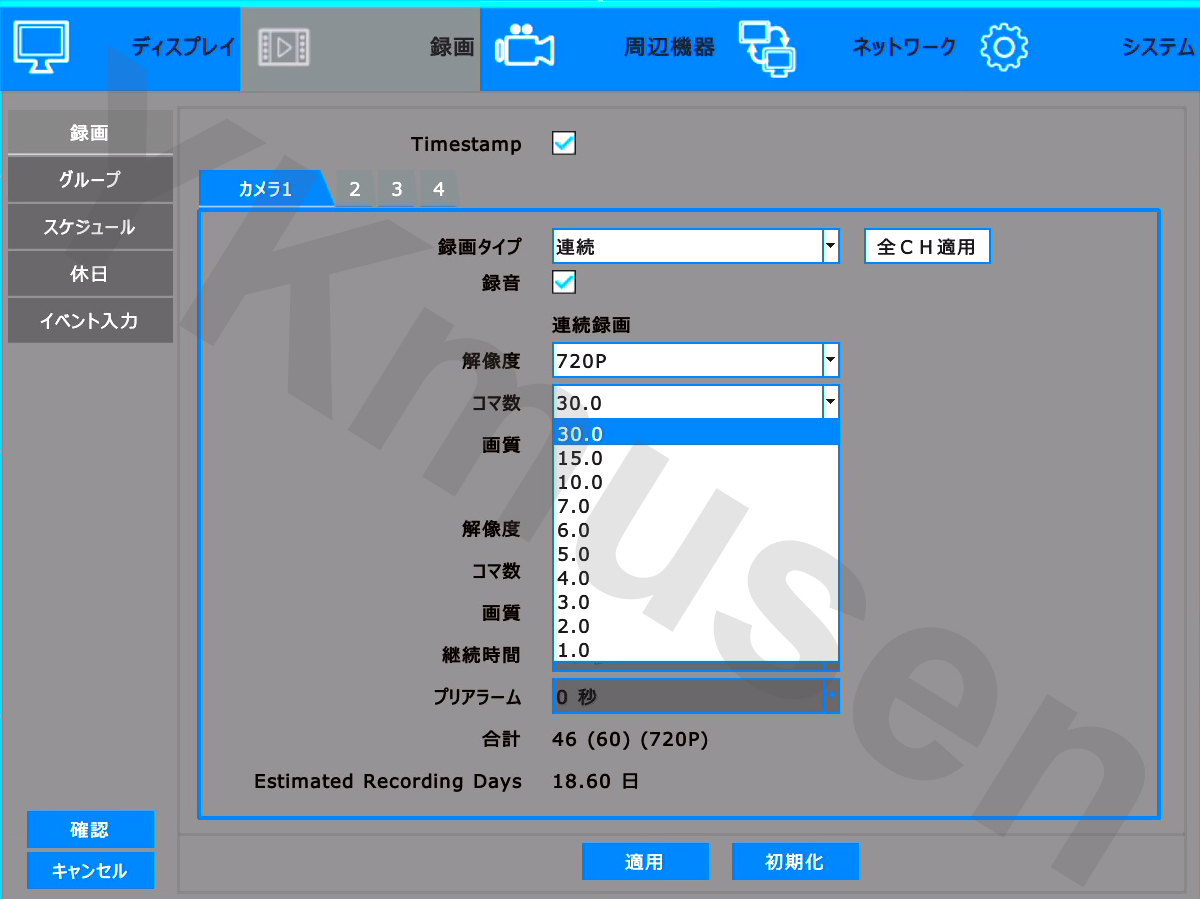

▲録画フレームレート
[ 1~30fps ] まで任意のフレームレートを割り振ることができます。
アナログ防犯カメラの場合は、4chで合計120fps、
AHD防犯カメラの場合は、4chで合計60fpsまで割り振りが可能です。
YKS-TN1304AHDはモーション(動体)検知機能とセンサー(外部センサー)検知機能を内蔵しています。モーション検知、センサー検知機能を利用することで、モーション検知及びセンサ検知時のみ録画を行うイベント録画を行うことができ、効率の良い監視録画が可能になります。また、再生確認時には各検知時のログから再生が出来る為、効率良く再生確認を行うことができます。
モーション検知録画について
カメラと本機だけで使用が可能になります。
監視画面上の設定したエリア内に動きがあった時だけ録画を行うことができます。

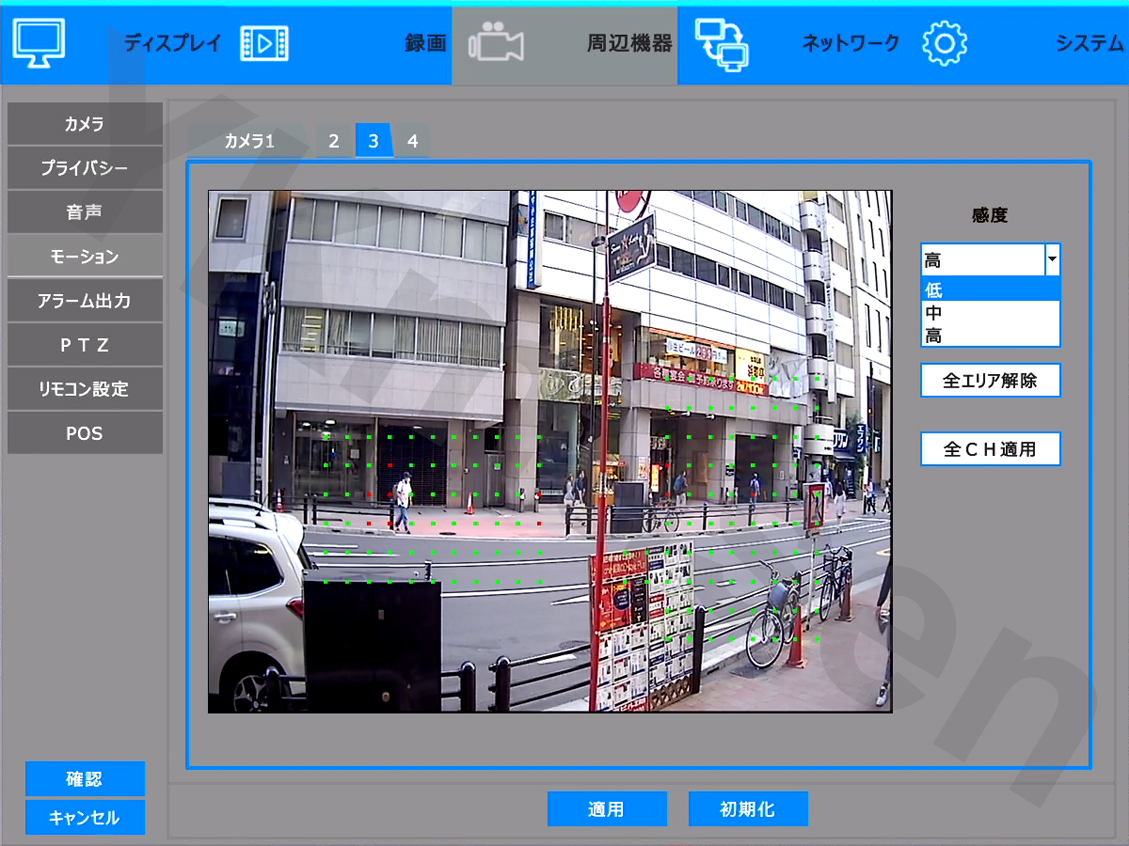

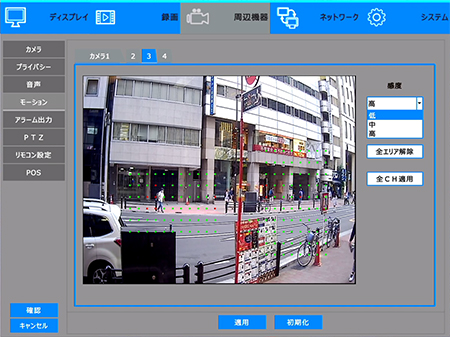

▲モーション検知設定画面
各カメラ毎に検知感度の設定、検知エリアの設定が可能です。
検知感度は [ 低 / 中 / 高 ] の3段階から設定ができ、
検知エリアは画面上の任意のエリアに設定できます。
※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。
センサー検知録画について
別途本機と外部センサーを接続することで使用が可能になります。外部センサー検知時だけ録画を行うことができます。

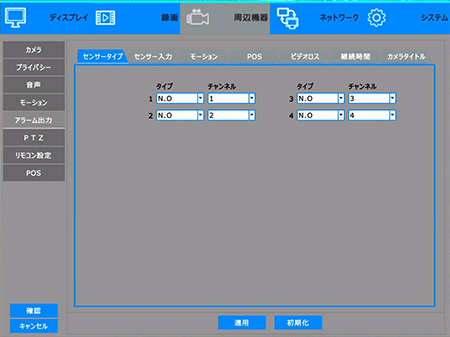

▲センサー設定画面
各カメラ毎にアラーム入力タイプを設定できます。(N.O / N.C)
イベント録画について
モーション検知・センサー検知時のイベント録画を使用する場合、別途録画設定を行うことができます。連続録画時は録画フレームレートを抑えた録画を行い、イベント録画時のみフレームレートを上げた録画を行う等の応用が可能になります。

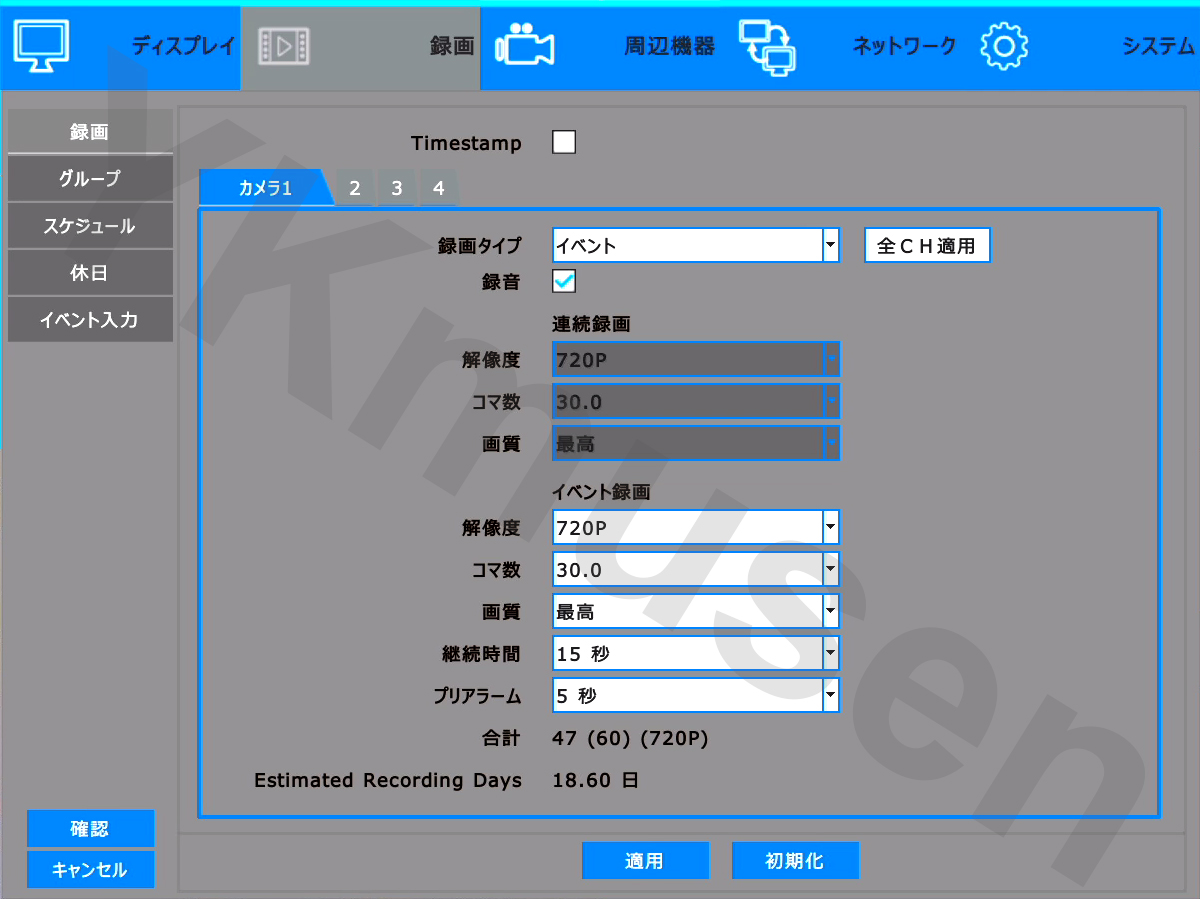

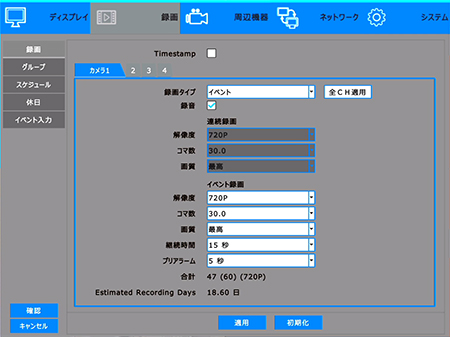

▲イベント録画設定画面
録画画質や録画フレームレートの設定、検知後録画時間(5秒~60秒)、
検知前録画時間(プリアラーム録画/0秒~30秒)の設定ができます。
YKS-TN1304AHDはカレンダーから再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

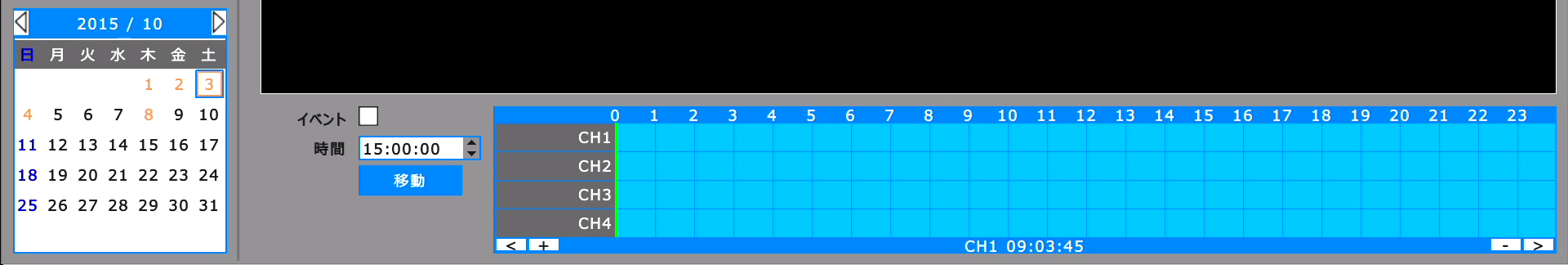

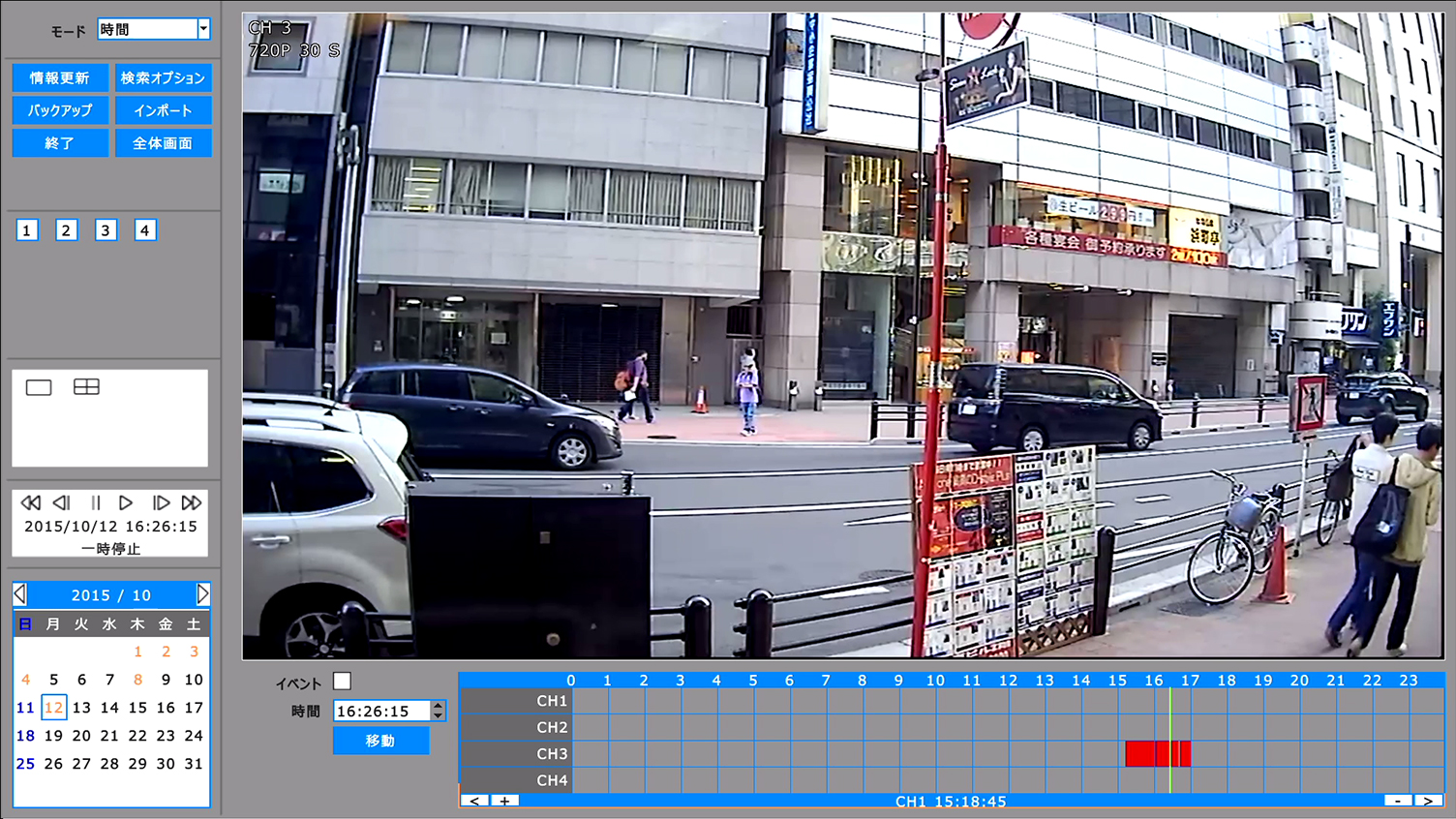

▲カレンダー検索
カレンダーから録画データのある日を指定することで時間軸が表示され、
再生したい時間帯を選択すると再生が開始されます。
▲時間検索
日付選択後、再生を開始したい時刻を設定することで瞬時にその時間から再生を開始できます。

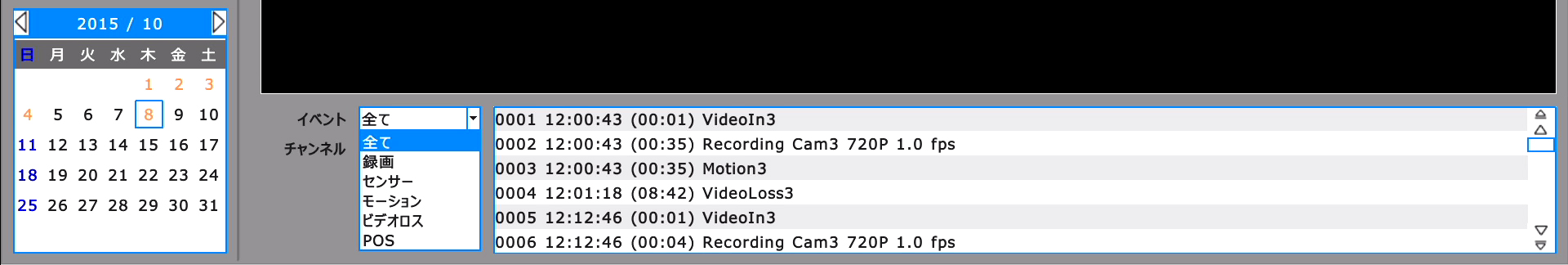

▲イベント検索(モーション検知、センサー検知等のイベントログから再生)
日付選択後、イベント検索を行うとイベント発生時間の一覧が表示され、
再生を行いたいログ・時間を選択することで瞬時に再生を開始できます。

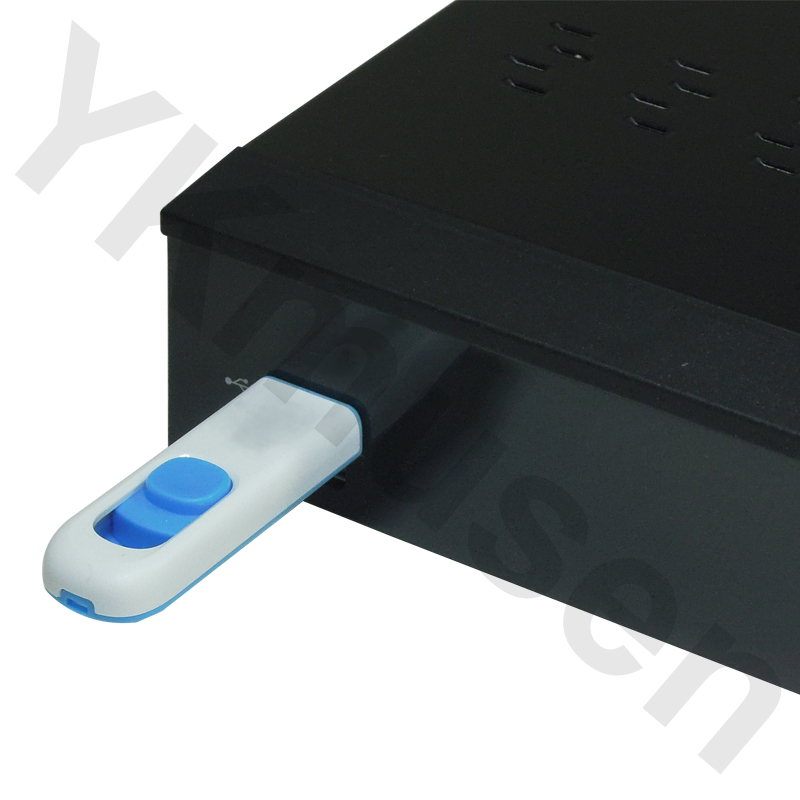

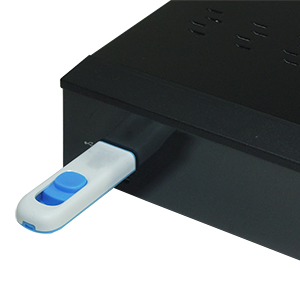

YKS-TN1304AHDは録画したデータを簡単にUSBフラッシュメモリーにバックアップすることができます。また、バックアップしたデータは専用ファイル形式で保存するか、AVI形式で保存するかも設定ができ、専用ファイル形式で保存した場合には再生プログラム付でバックアップされ、AVI形式で保存した場合にはWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

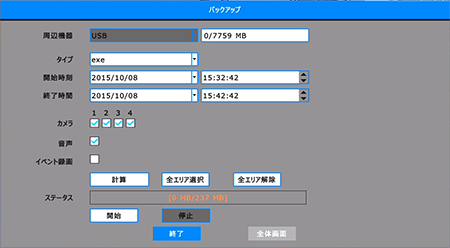

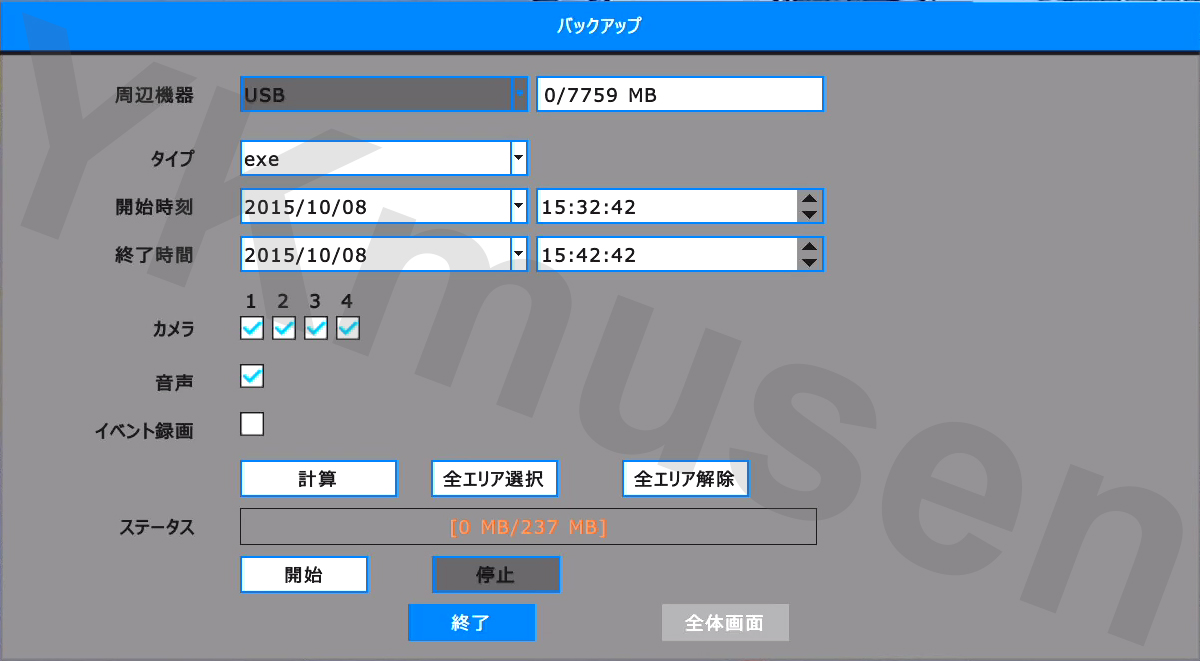

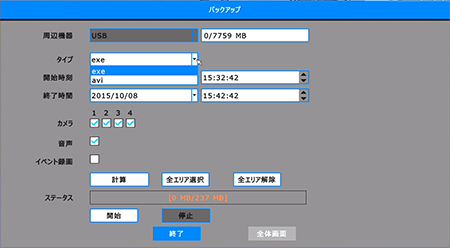

▲バックアップ画面
バックアップの開始時間、終了時間、バックアップ対象のカメラchを指定し、
バックアップを行います。

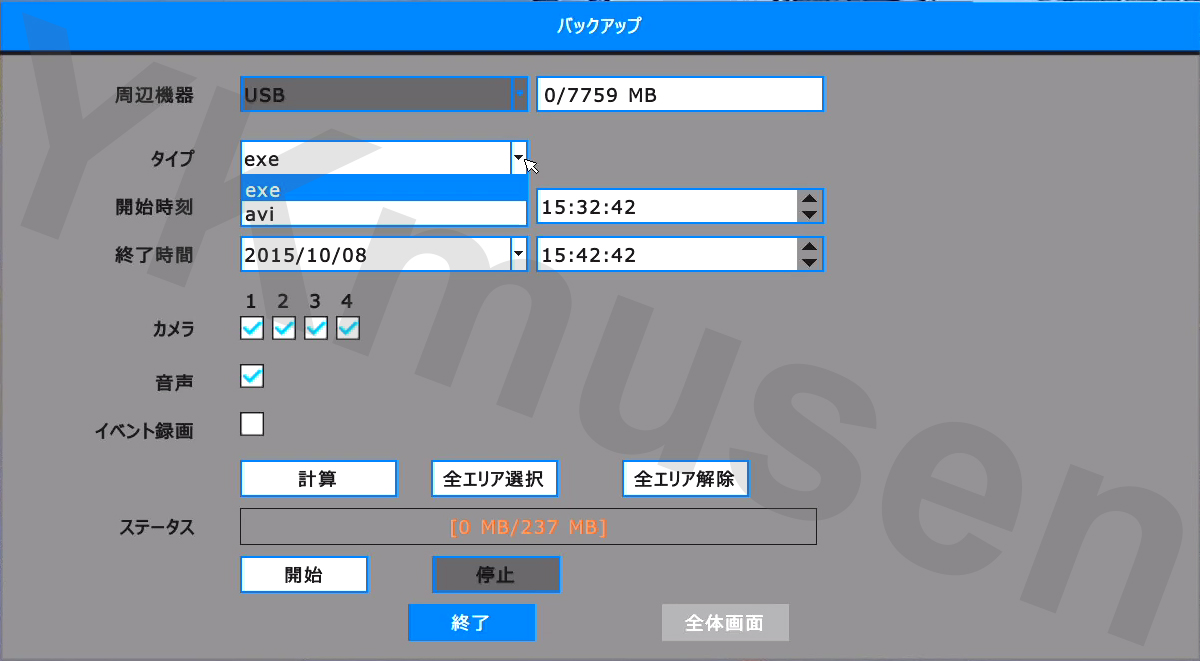

▲バックアップファイル形式の選択が可能
専用ファイル形式(exe)でバックアップを行うか、AVI形式の汎用形式でバックアップするかを選択できます。
▲AVI形式でバックアップしたファイルをWindows Media Playerで再生
画像のように再生することができます。
AVI形式でバックアップした場合、日付時刻は表示されません。
▲専用ファイル形式でバックアップしたファイルを専用再生ソフトで再生
専用ファイル形式でバックアップを行うと、再生用ソフト付でバックアップされます。
バックアップしたファイル(exeファイル)を開くと、自動でバックアップファイルを読み込み、画像のようにソフト上から再生ができます。ソフト上ではAVI変換などは出来ませんが、日付時刻付きでスナップショット(静止画)保存することができます。
▲再生ソフトでスナップショットしてJPEG保存した実際の画像
YKS-TN1304AHDは詳細設定が可能なスケジュール録画機能を搭載しています。
録画モードでは4つのグループを設定することができ、グループ毎に細かな録画動作の設定が可能です。(録画オフ、連続録画、イベント録画。また各録画フレームレート等)
スケジュール録画では、この4つのグループを曜日、時間毎に設定することができるので、応用力の高いスケジュール録画を実施することができます。

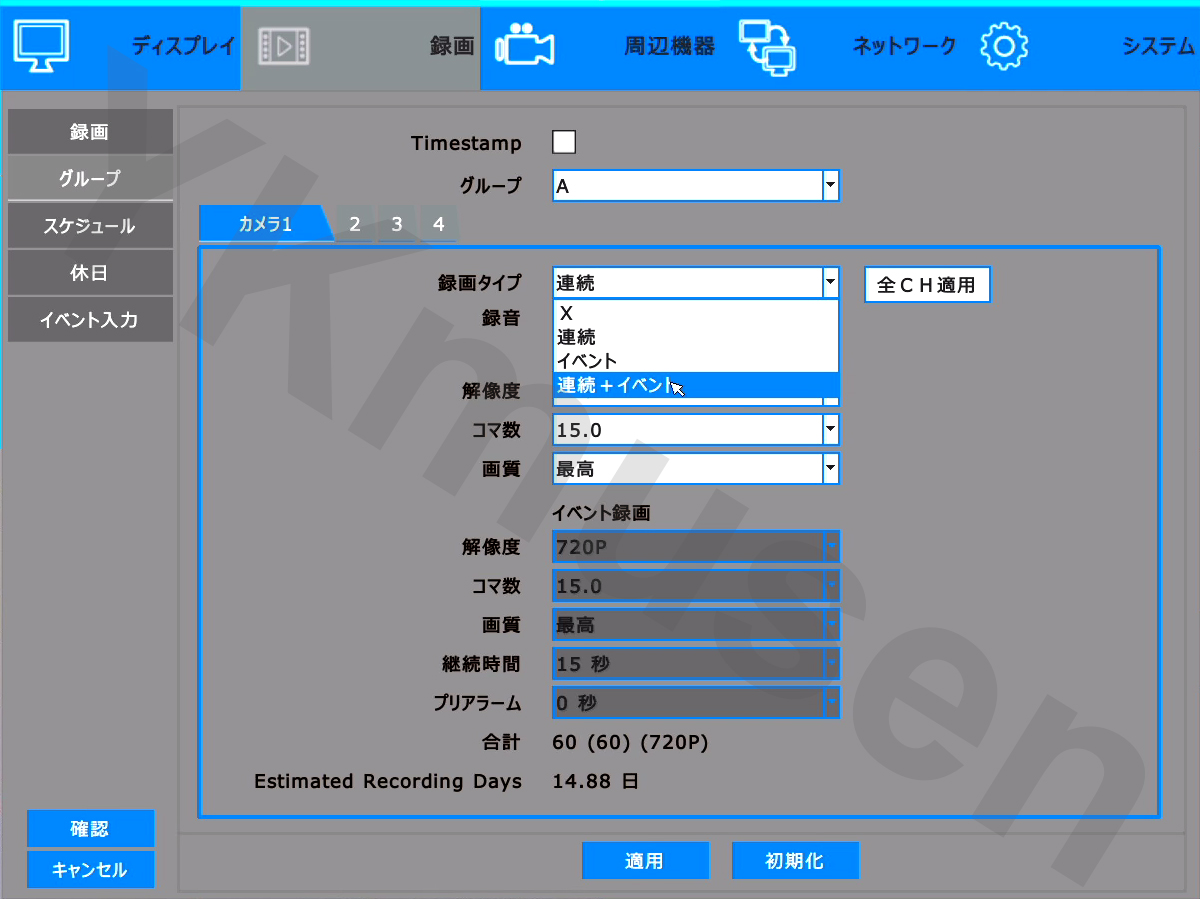

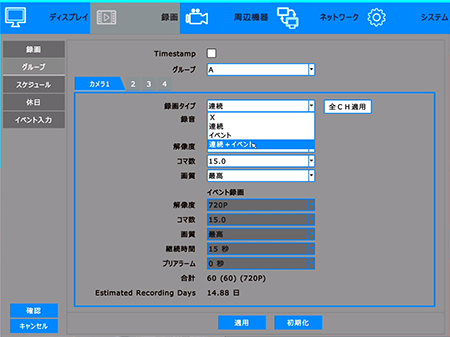

▲グループ設定画面
4パターンのグループ(録画動作)を設定できます。
各グループでは録画タイプ、録画フレームレート(コマ数)、画質などの設定ができます。

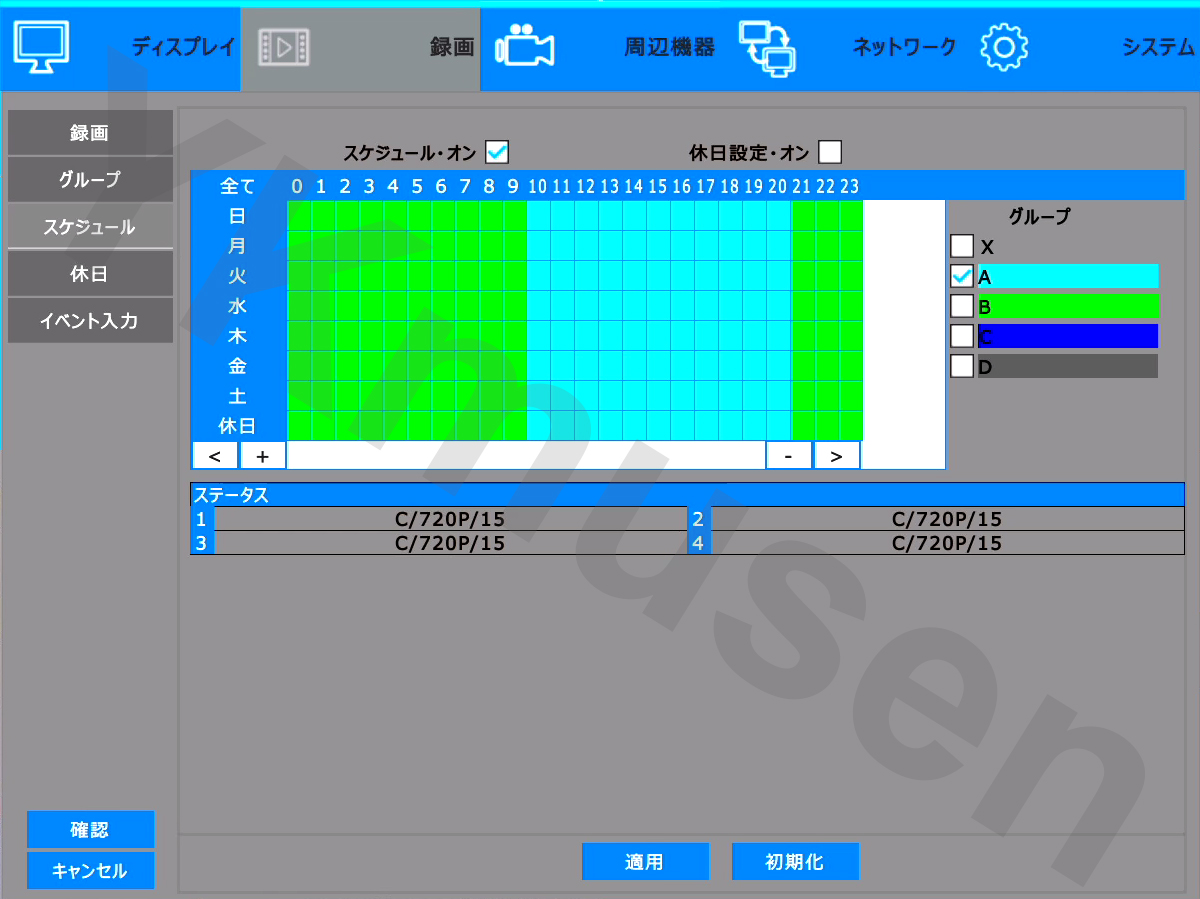

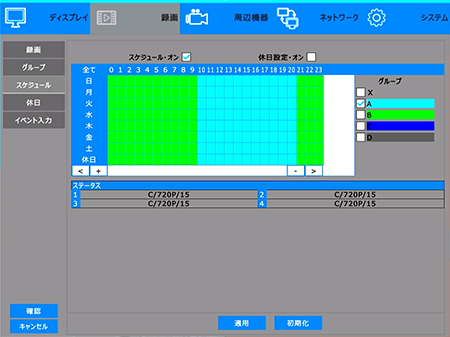

▲スケジュール録画詳細設定画面
曜日単位、時間単位で任意のグループ(録画動作)を設定することができるので、
応用力の高い録画設定をすることができます。
YKS-TN1304AHDはH.264動画配信によるネットワーク機能を搭載しています。
ネットワーク機能では、ネットワークを介して遠隔地からYKS-TN1304AHDのリアルタイムモニタリングをすることができます。また、録画したデータの再生やバックアップ作業ができる他、YKS-TN1304AHDを遠隔で設定することもできます。
YKS-TN1304AHDはインターネットブラウザ(Internet Explorer)経由での遠隔監視だけでなく、CMSソフトウェアが付属しており、CMSを使用することで複数拠点に設置したYKS-TN1304AHDの遠隔監視映像を一括でモニタリング・管理することができます。
ネットワーク設定

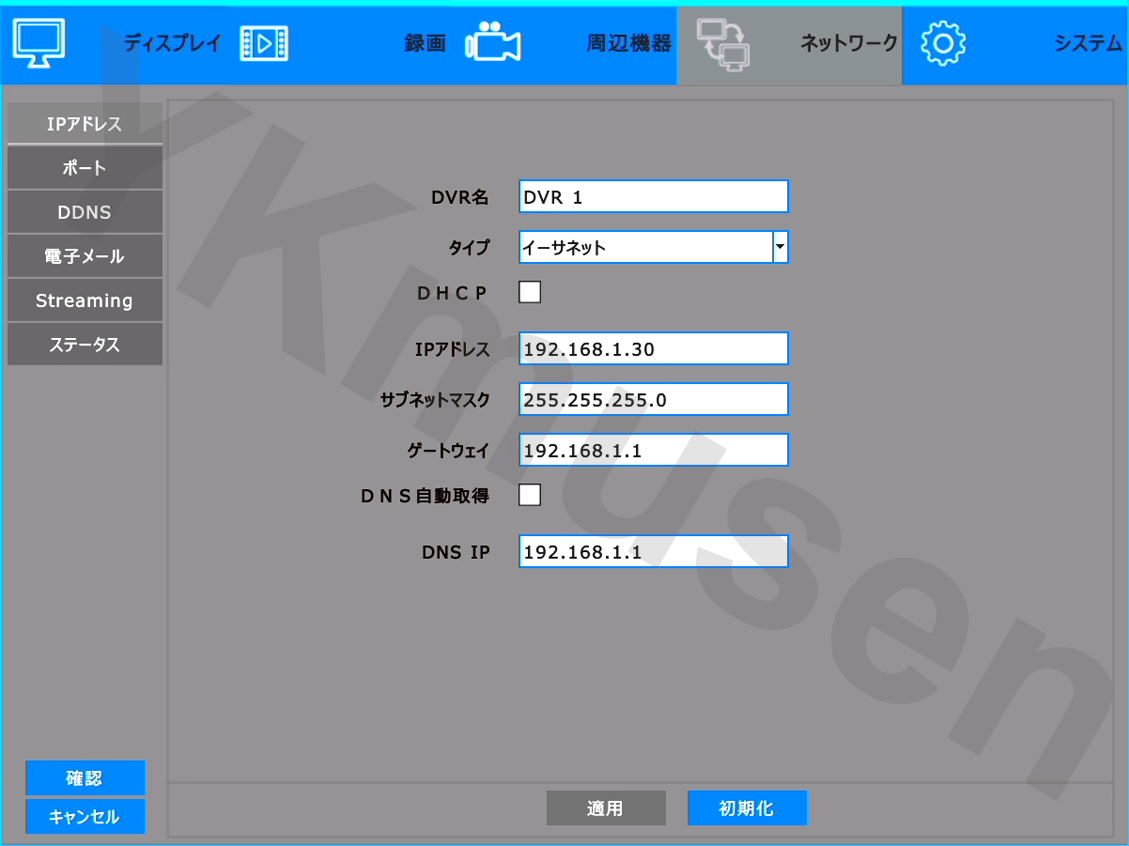

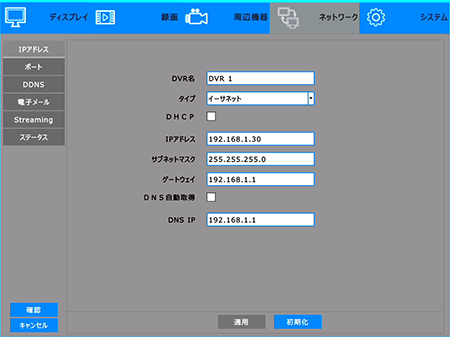

▲ネットワーク設定画面
ネットワーク設定(ルーターの設定も必要です)を行うことで、
ネットワークを使用した遠隔監視が利用可能になります。

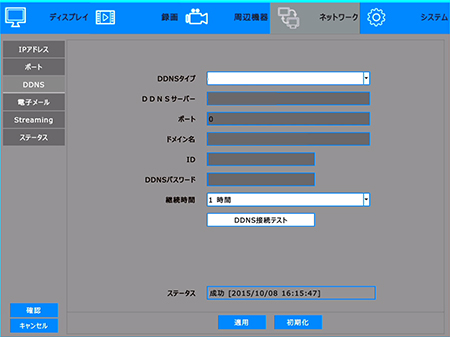

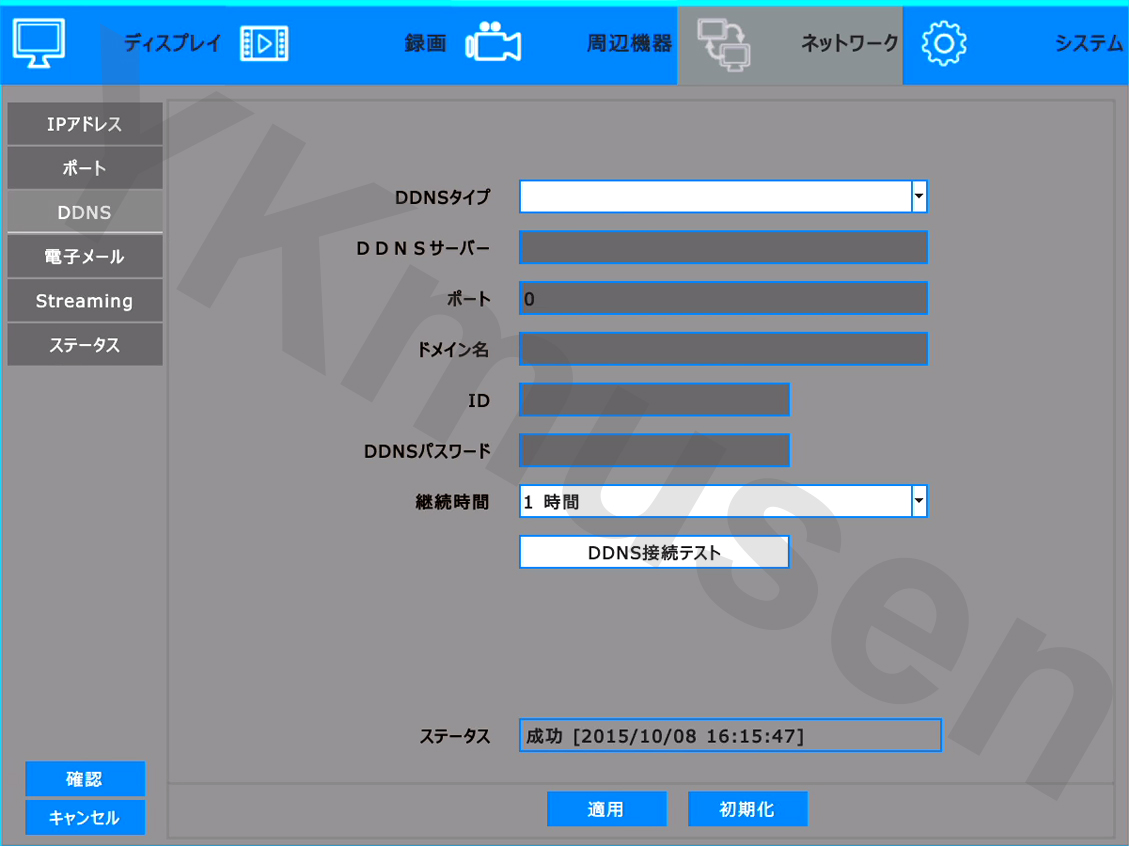

▲DDNS設定画面
レコーダーに付与されているDDNSを利用することで、
固定IPアドレスを取得せずにネットワーク機能が利用可能です。
ブラウザによるネットワークライブ監視
▲ブラウザによるネットワークライブ監視画面
ブラウザによるネットワークライブ監視画面です。ネットワークライブ監視ではH.264による高画質ライブ監視を行うことができます。また、YKS-TN1304AHD側に音声マイクを取り付けた場合、遠隔地の音声を聴くことができます。この他、スナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。
CMSによるネットワークライブ監視
▲CMSによるネットワークライブ監視画面
CMSによるネットワークライブ監視画面です。CMSを使用することで、ネットワークライブ監視や遠隔再生、録画データのバックアップを行うことができ、また、複数拠点に設置したYKS-TN1304AHDをCMS上に登録することで一括で監視・管理することができます。複数拠点にYKS-TN1304AHDを設置し、一括で管理を行いたい場合に大変便利な機能です。
▲遠隔設定画面
ネットワーク経由でYKS-TN1304AHD本体の設定を変更することができます。遠隔地から録画スケジュールの変更等も出来るので、定期的に設定を変更したい場合に大変便利です。
▲ネットワーク再生画面
ネットワーク再生画面ではカレンダーから日付を選択することで時間軸が表示され、
任意の時間帯から再生、バックアップを行うことができます。
YKS-TN1304AHDはメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、
毎月のランニングコストを最小限に抑える事ができます。
※YKS-TN1304AHDのDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。
YKS-TN1304AHDはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。遠隔モニタリングは4画面一括表示、1画面表示に対応します。
また、遠隔での再生を行うこともでき、カレンダーから日付、時刻を選択することで、遠隔再生を行うことができ、再生も4画面一括再生、1画面再生が可能です。
YKS-TN1304AHDはHDMIとVGA映像出力端子を備えています。
HDMI出力ではフルHD表示が可能なので、良質な映像で監視することができます。
※本製品はVGA/HDMI出力専用となります。アナログビデオ出力機能は備わっておりません。

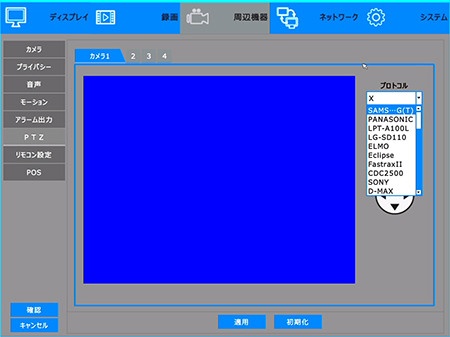

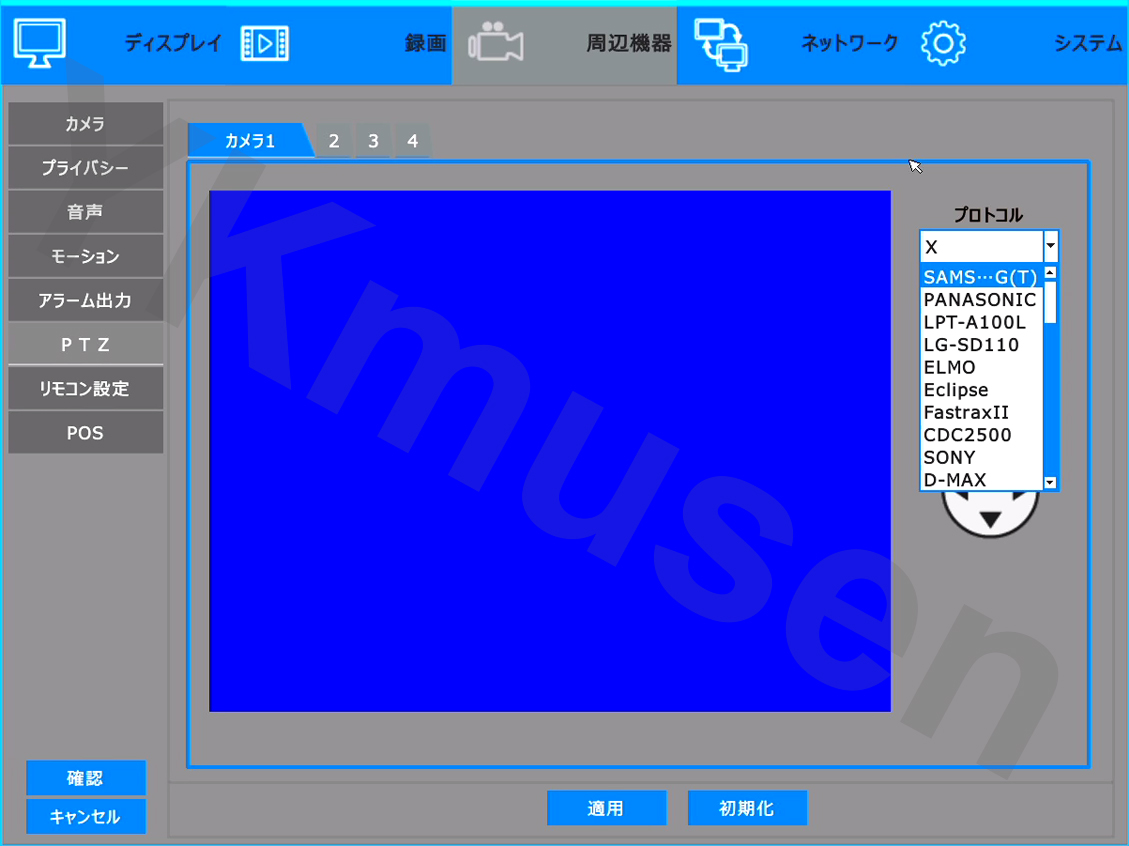

YKS-TN1304AHDはPELCO-P / PELCO-Dを始め、様々なプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでYKS-TN1304AHD経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。

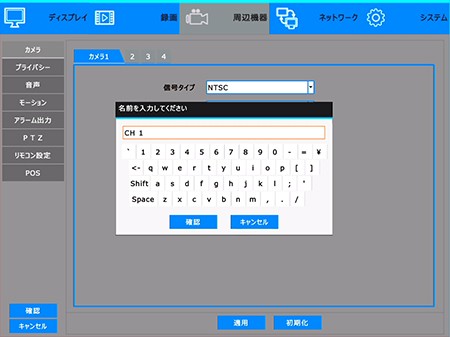

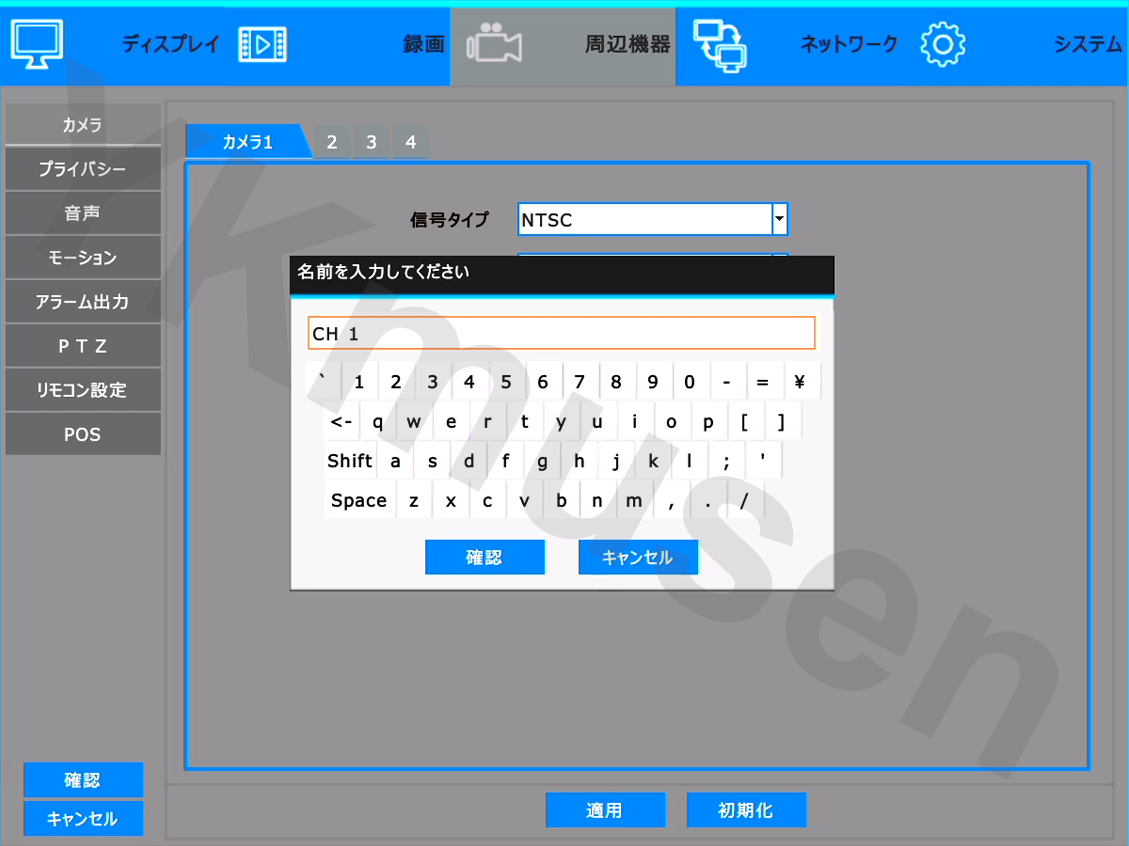

YKS-TN1304AHDはカメラ毎に最大14文字までのタイトルを入力することができます。

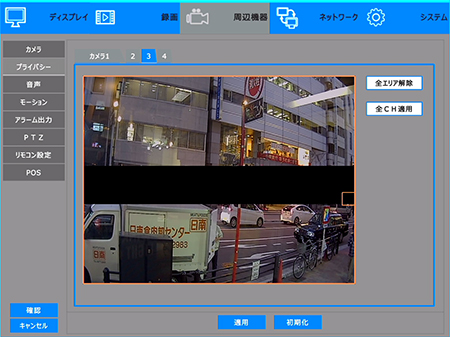

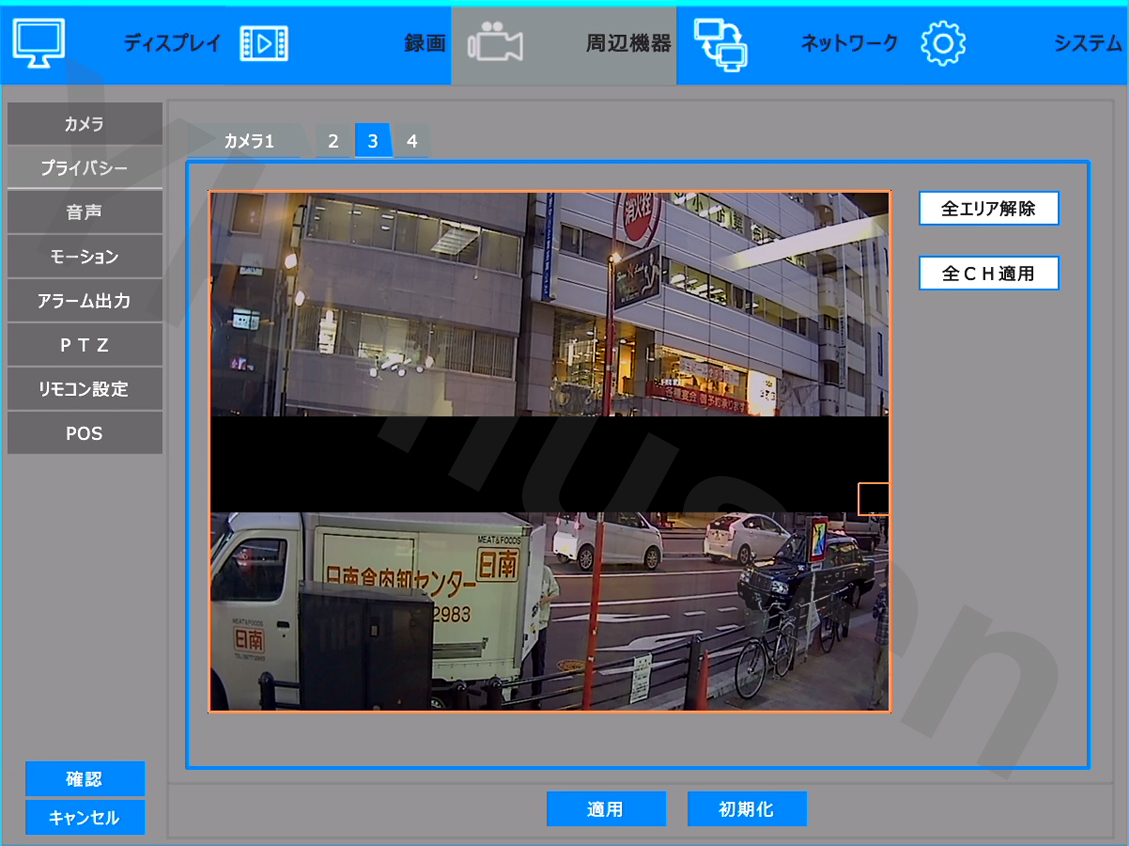

YKS-TN1304AHDは各カメラ映像に任意のサイズで1か所プライバシーマスクを挿入することが出来ます。プライバシーマスク機能により、プライバシーに配慮した監視録画を行うことができます。

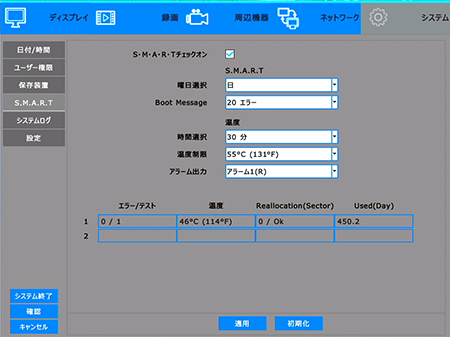

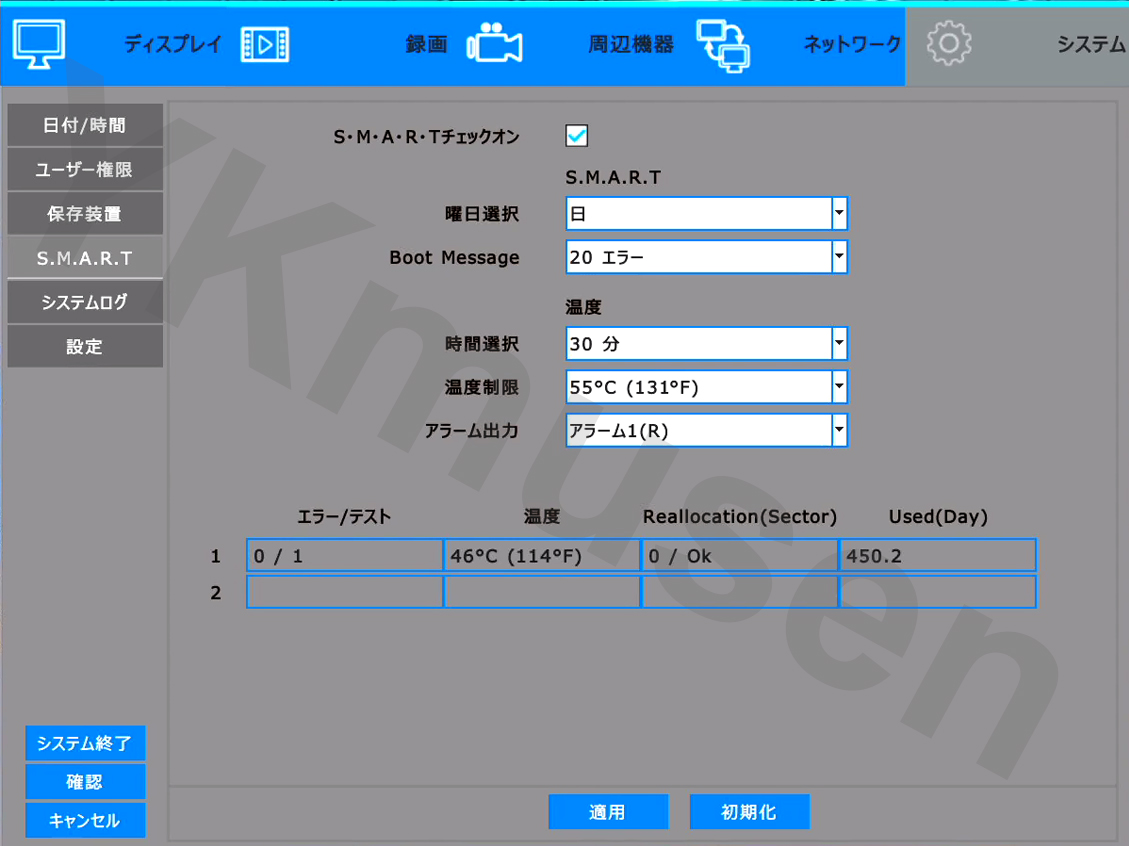

YKS-TN1304AHDはS.M.A.R.T機能を搭載し、HDDを自己診断する機能を搭載しています。
HDDの状態を把握することができ、交換時期の一つの目安にもなります。
※予期せぬHDDクラッシュが発生する場合もございます。

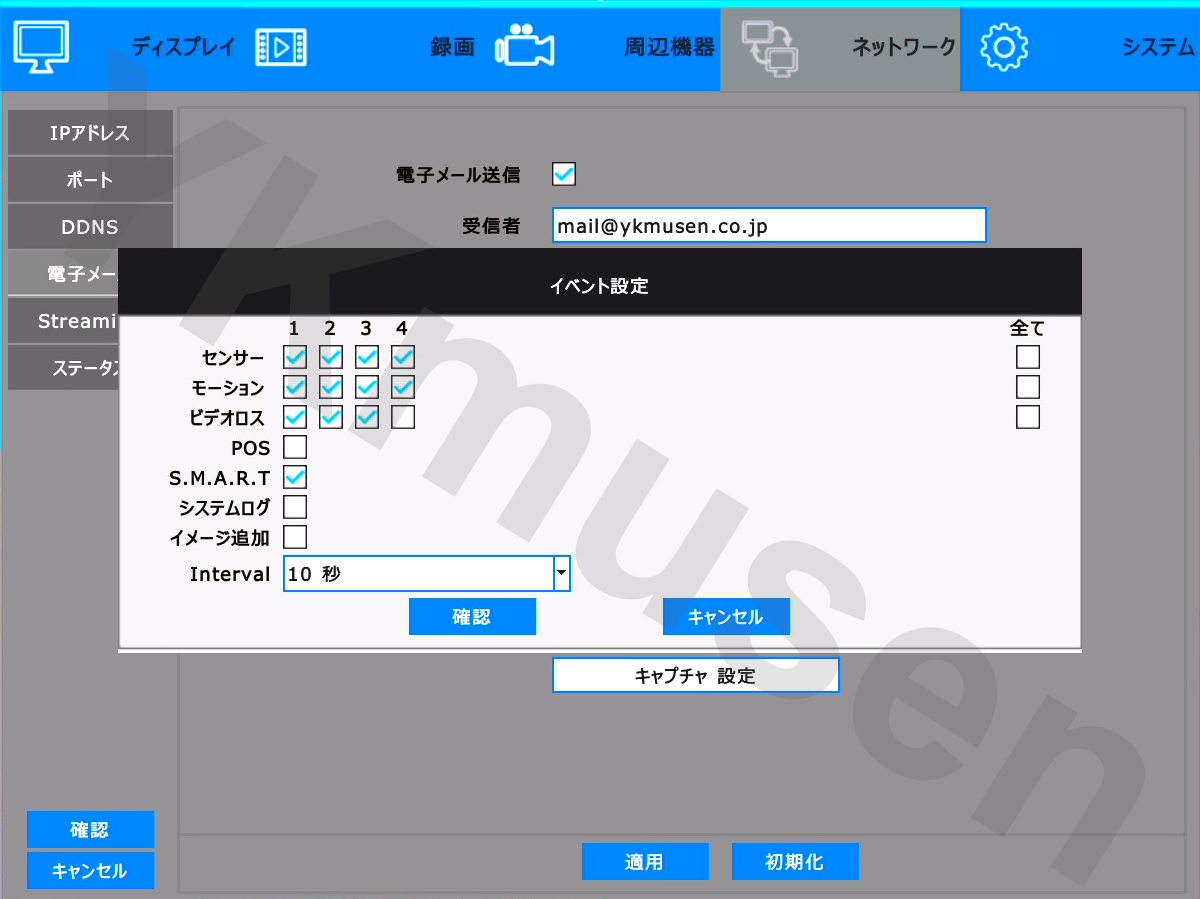

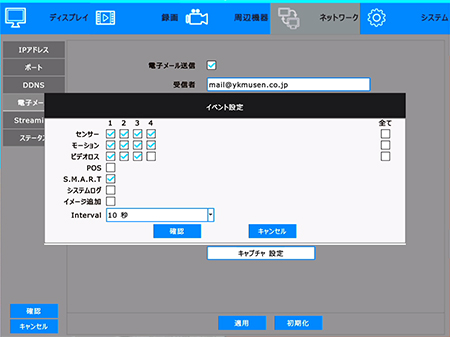

YKS-TN1304AHDはネットワーク設定及びメール設定を行うことで、センサー検知、モーション検知、ビデオロス、S.M.A.R.T異常時に設定したメールアドレスに電子メール送信をすることができます。
YKS-TN1304AHDは停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

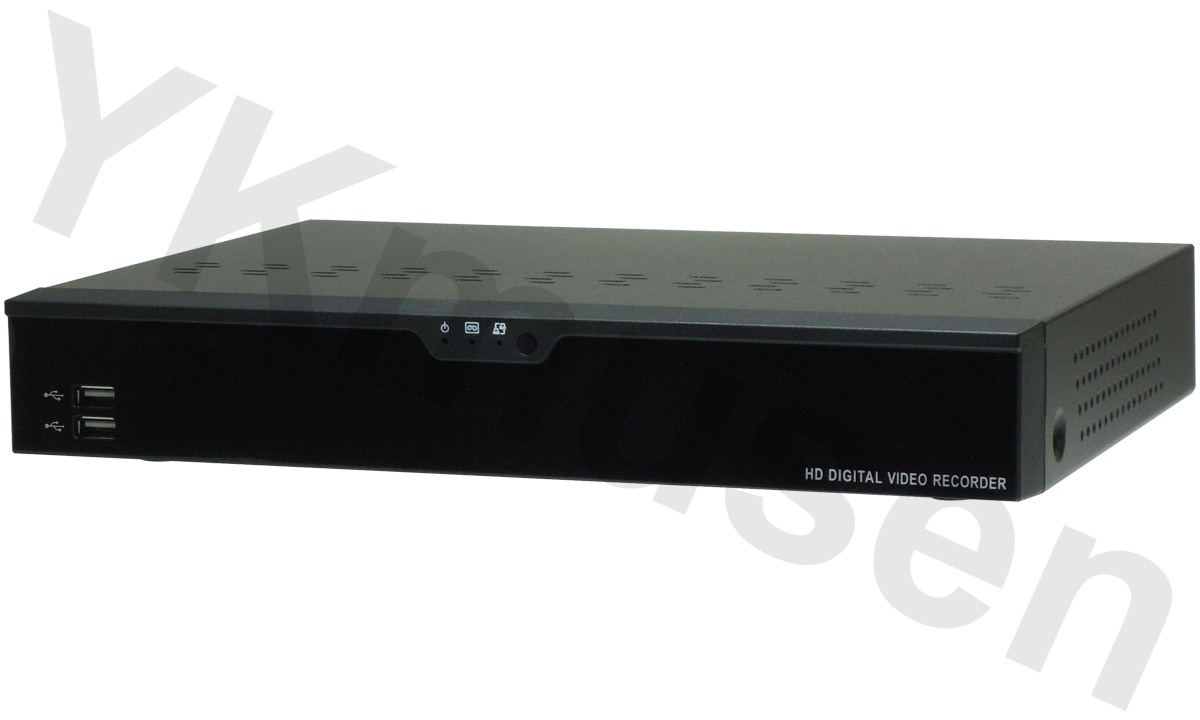

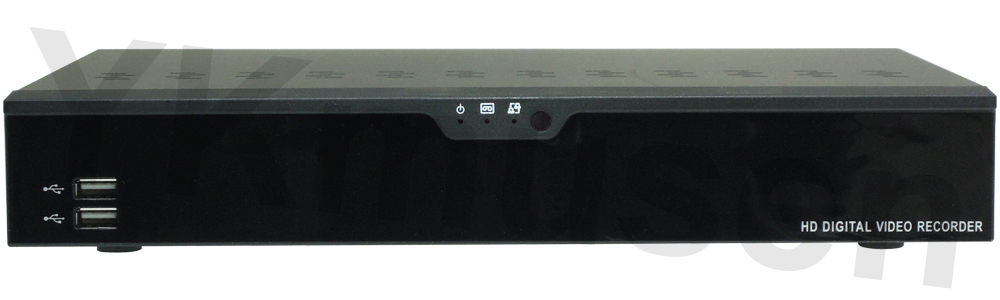

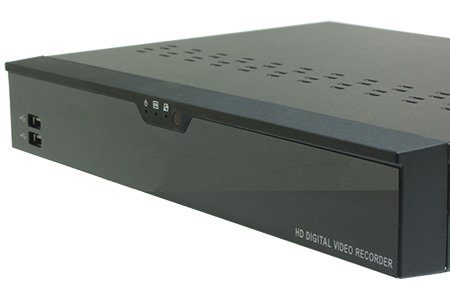

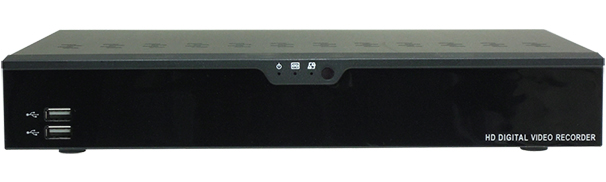

本体前面
本体前面はボタンレスのスマートなデザインに仕上がっています。
USBポートが2ポート、動作インジケーター、赤外線リモコン受光部があります。

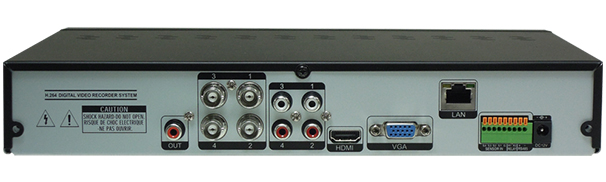

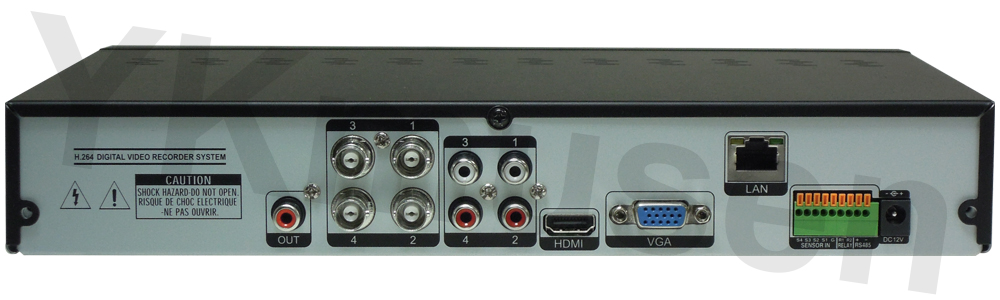

本体背面
本体背面には各端子が備わっています。
・映像入力端子×4(BNC-J) ・音声入力端子×4(RCA-J) ・音声出力端子(RCA-J) ・HDMI出力端子 ・VGA出力端子 |
・LANポート ・アラーム入力端子(1-4/GND) ・アラーム出力端子 ・RS485端子 ・DC12V電源入力端子 |
※本製品はVGA/HDMI出力専用となります。アナログビデオ出力機能は備わっておりません。
付属品
・ACアダプター
・USB光学式マウス
・赤外線リモコン
・CD-ROM(CMSソフト / マニュアル同梱)
・HDMI 2mケーブル
・取扱説明書(製品保証2年)
AHD/960H対応高機能4ch監視用デジタルレコーダー YKS-TN1304AHD のご紹介
YKS-TN1304AHDはアナログ防犯カメラとAHD(Analog High Definition)防犯カメラを最大4台まで接続でき、アナログ時は最大960H解像度(928×480)で、AHD時は720P解像度(1280×720)で録画することができるアナログ・AHDハイブリッド監視用デジタルレコーダーです。本体に搭載されたGUIは大変洗練されており、高い機能性と優れた操作性を実現しています。また、ボタンレスのコンパクトな筐体に仕上がっているので設置場所を選ばずスマートに設置することができます。
具体的な録画性能として、映像圧縮方式にH.264を採用することで、録画画質の向上と録画データ容量の軽減を可能にし、AHD防犯カメラや52万画素防犯カメラの映像を高画質で長時間の録画を実現しました。
対応する最大録画解像度はAHD防犯カメラでは720P(1280×720)、アナログ防犯カメラでは960H(928×480)及びD1(720×480)に対応し、録画フレームレートは、AHD防犯カメラでは合計60fps、アナログ防犯カメラでは合計120fpsの録画が可能です。また、カメラ毎に録画フレームレートを細かく割り振ることができるので、動画性能を重視した録画や録画フレームレートを抑えて録画期間を重視した録画にするなど、必要条件に合わせた最適な録画を行うことができます。
機能面では、非常に優れたGUIを搭載することで、見やすく分かり易い日本語表示を実現し、多彩な機能を分かり易く操作、設定することができます。
録画方法は連続録画、スケジュール録画、モーション又はセンサー検知によるイベント録画、赤外線リモコンの録画ボタンを押すことで瞬時に手動録画が可能な緊急録画の4つの録画方法に対応します。
モーション検知機能はカメラ毎に細かなエリア設定が可能なので設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。また、感度調整も3段階で調整が出来る為、誤動作を減らしたモーション検知録画を行うことができます。さらにアラーム入力を4入力備えている為、モーション検知が上手く働かない環境では、人感センサーやマグネットスイッチなどを用いたアラーム録画にも対応します。
この他、最大64倍速の高速再生が可能な再生機能、専用ファイル形式及びAVI形式で任意の時間をバックアップできるUSBバックアップ機能やプライバシーに配慮した録画を行うことができるプライバシーマスク機能、最大4入力までの音声記録に対応するなど、様々な機能を搭載しています。
次に、遠隔監視機能ではブロードバンド環境と固定IPアドレス又は本製品に提供されているフリーのDDNSサービスを利用することでネットワーク経由による監視が可能になります。ネットワーク監視はIE等のブラウザだけでなく、専用のCMSアプリケーションが付属しており、CMSを利用することで複数拠点に設置した本機を一括管理することができます。
遠隔監視時にはライブ監視を始め、録画データの再生、バックアップ、本体の各設定を遠隔で行うことができ、また、YKS-TN1304AHD側に音声マイクを接続している場合は周囲の音声を聴くことができます。
ネットワーク再生ではカレンダーから再生を行いたい日付を選ぶと時間軸が表示され、時間軸から再生したい時間帯を選んで再生を開始します。また、USB同様にバックアップ作業も行うことができるので、遠隔地から映像データのバックアップを容易に行うことも出来ます。遠隔での設定は録画設定やスケジュール設定、モーション検知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される場合でもご活用いただくことができる機能です。
この他、専用アプリをダウンロードすることでiPhone、Androidのスマートフォンからモニタリング及び再生を行うこともできます。
このようにYKS-TN1304AHDは監視用デジタルレコーダーとして必要とされる機能を完備し、また、それぞれの機能がしっかりと作り込まれているハイスペックなモデルと言えます。
ハイスペックでありながら、コストパフォーマンスにも優れており、ハイスペック・ローコストのアナログ・AHDハイブリッド監視用デジタルレコーダーです。
アナログ防犯カメラの録画機器として非常に高い性能を備え、将来的にHD画質で録画ができるAHD防犯カメラの録画機器としてもご使用いただける為、現状ではまだアナログ防犯カメラを使用しつつ、将来的にはAHD防犯カメラへの移行をお考えの場合に大変お奨めの監視用デジタルレコーダーです。
AHD/960H対応高機能4ch監視用デジタルレコーダー YKS-TN1304AHD 録画時間の目安
録画フレームレート | 録画画質 | 1時間(単位:GB) | 1日(単位:GB) | 録画可能日数(単位:日) |
1FPS(合計4FPS) | 最高 | 0.63 | 15.12 | 67 |
高 | 0.53 | 12.72 | 80 | |
普通 | 0.44 | 10.56 | 96 | |
低 | 0.35 | 804 | 118 | |
5FPS(合計20FPS) | 最高 | 2.1 | 50.4 | 20 |
高 | 1.79 | 42.96 | 23 | |
普通 | 1.49 | 35.76 | 28 | |
低 | 1.19 | 28.56 | 35 | |
7FPS(合計28FPS) | 最高 | 2.93 | 70.32 | 14 |
高 | 2.51 | 60.24 | 16 | |
普通 | 2.09 | 50.16 | 20 | |
低 | 1.67 | 40.08 | 23 | |
10FPS(合計40FPS) | 最高 | 4.19 | 100.56 | 10 |
高 | 3.59 | 86.16 | 11 | |
普通 | 2.99 | 71.76 | 14 | |
低 | 2.39 | 57.36 | 17 | |
15FPS(合計60FPS) | 最高 | 6.29 | 150.96 | 6 |
高 | 5.38 | 129.12 | 7 | |
普通 | 4.49 | 107.76 | 9 | |
低 | 3.59 | 86.16 | 11 |
■上記表は1920×1080解像度でカメラ4台を録画した場合のデータ使用量及び録画日数の目安です。
※本製品では1920×1080解像度では録画は出来ません。1280×720が最大録画解像度となります。
その為、上記録画時間は一つの目安としてお考え下さい。
※1時間(単位:GB)は1時間あたりのHDD使用容量目安です。
※1日(単位:GB)は1日あたりのHDD使用容量目安です。
※録画可能日数は1TB HDDで録画可能な録画可能日数の目安です。
2TB時は約2倍、4TB時は約4倍になります。
※上記数値はあくまで目安となり、実際のデータ容量や録画可能日数とは異なる場合があります。
AHD/960H対応高機能4ch監視用デジタルレコーダー YKS-TN1304AHD 製品仕様
システム | |
---|---|
OS | Linux |
映像・音声 | |
映像圧縮方式 | H.264 / JPEG (Dual Codec) |
映像入力 | アナログ/AHD1.0 合計4入力(BNC-J) |
映像出力 | HDMI出力:最大1920×1080 VGA出力:最大1920×1080 ※アナログビデオ出力(CVBS)は備わっておりません。 |
音声入力 | 4入力(RCA-J) |
音声出力 | 1出力(RCA-J) |
録画・録画機能 | |
録画解像度 | AHDカメラ:720p(1280×720) CVBSカメラ(アナログ):960H(960×480) |
録画フレームレート | AHDカメラ(720p):合計60fps CVBSカメラ(アナログ):合計120fps |
録画モード | 連続録画 スケジュール録画 イベント録画(モーション検知 / センサー検知) 緊急手動録画(赤外線リモコンのみ対応) |
イベント検知後録画時間 | 5秒~60秒 |
プリアラーム (検知前録画時間) |
0秒~30秒 |
再生・バックアップ | |
再生検索機能 | カレンダー、時刻、イベント検索 |
再生機能 | 早送り 等倍 / 2倍速 / 4倍速 / 8倍速 / 16倍速 / 32倍速 /
64倍速 早戻し 等倍 / 2倍速 / 4倍速 / 8倍速 / 16倍速 / 32倍速 / 64倍速 一時停止 スロー再生(1/2、1/4倍速) ※ネットワーク再生及びバックアップ後の再生時は最大32倍速になります。 デジタルズーム ※ドラッグ範囲によって拡大倍率が可変します。 |
録画バックアップ | USB / ネットワーク経由によるバックアップ ※専用ファイル形式又はAVI形式 |
バックアップデータ再生 | 専用ファイル形式時はアプリケーションによる再生 AVI形式時はWindows Media Player等による再生 ※日付時刻情報は専用ファイル形式時のみ残ります。 |
ネットワーク | |
ネットワーク | GIGA BIT イーサネット(RJ-45)、DHCP、DDNS、TCP/IP、HTTP |
遠隔接続 | ブラウザ:IE、Safari、Chrome、Firefox 専用アプリケーション:CMS(Windows / Mac) Mobile(iPhone / Android) |
ネットワークコントロール | ライブストリーミング(分割時:480×256 / 単画面時:最大280×720) 遠隔再生 遠隔機器設定 遠隔バックアップ 一時録画保存 スナップショット 複数台一括管理(CMS) |
DDNS | フリーDDNSサービス付 |
Eメール送信機能 | モーション検知時 アラーム信号入力時 ビデオロス時 S.M.A.R.T異常時 |
機能 | |
操作インターフェイス | USBマウス / 赤外線リモコン |
スケジュール録画 | 各チャンネル毎に曜日・時間指定での録画設定が可能 4つのグループ(録画動作)を設定可能 |
動体検知録画 | 録画時間:5秒~60秒 検知感度:低 / 中 / 高 検知エリア:横32×縦18から設定可能 |
センサー入力 | 4入力(N.C / N.O) |
アラーム出力 | 1リレー出力 |
PTZコントロール | RS485 |
PTZプロトコル | PELCO-D / PELCO-P / SAMUSUNG / ELMO /
SONY / PANASONIC / D-MAX |
プライバシーマスク | 各カメラ毎に1エリアまで可能 |
カメラタイトル | 14文字まで(英数字) |
S.M.A.R.T | 搭載 |
使用言語 | 日本語 / 他多国語対応 |
概要 | |
HDD | SATA 高耐久 2TB HDD 搭載 ※最大4TBまで対応 |
USBインターフェイス | USB2.0 ×2 (USBフラッシュメモリー / USBマウス用) |
動作温度 / 湿度 | 5℃~40℃ / 20%~80% |
電源 | DC12V / 2A(24W) |
外形寸法(mm) | W300×H48×D210 |
重量 | 約1.7kg (HDD未搭載時) |
同梱内容 | YKS-TN1304AHD本体 ACアダプター 赤外線リモコン USB光学式マウス CD-ROM 取扱説明書(製品保証2年) |
※製品の品質改善の為、予告なく仕様が変更となる場合がございます。
