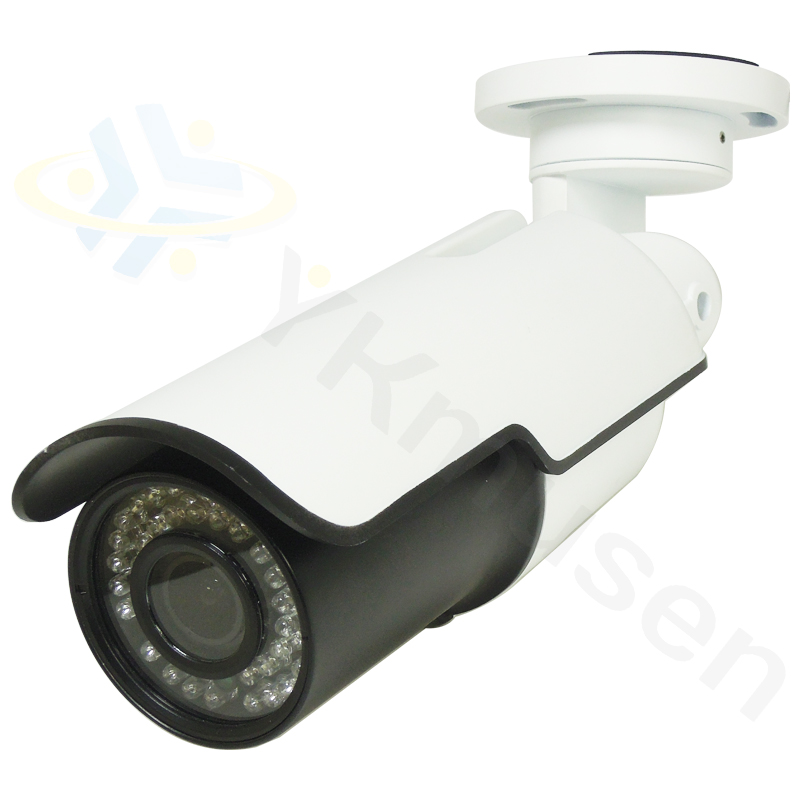

513万画素AHD防雨型VFレンズ赤外線搭載バレット型防犯カメラ YKS-AHD5239IRの製品詳細

513万画素AHD防雨型赤外線搭載
バレット型防犯カメラ
5MP解像度！VFレンズ搭載！AHD屋外用防犯カメラ！

型番：YKS-AHD5239IR

※販売終了しました。ありがとうございます。

→YKS-AHD5239IR 主な機能と特徴
→YKS-AHD5239IR のご紹介
→YKS-AHD5239IR 製品仕様
→YKS-AHD5239IR オプション品

513万画素AHD防雨型VFレンズ赤外線搭載バレット型防犯カメラ YKS-AHD5239IR 主な機能と特徴

5MP（2592×1944）、4MP（2560×1440）の超高解像度撮影に対応

YKS-AHD5239IRはSONY製513万画素CMOSイメージセンサーを搭載することで最大5MP（2592×1944）の超高解像度撮影に対応したAHD3.0規格の5MP屋外用バレット型防犯カメラです。出力解像度の切り替えに対応し、5MP（2592×1944）だけでなく4MP（2560×1440）での出力にも対応するので、4MP対応録画装置への接続も可能です。また、1080P（1920×1080）解像度への切り替えにも対応し、AHD2.0録画機器への接続にも対応しています。

True Day&Night 機能搭載

YKS-AHD5239IRはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

DNR(デジタルノイズリダクション)機能搭載

YKS-AHD5239IRは低照度撮影時に発生しやすいノイズを大幅に低減させるDNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

▲デジタルノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。
DNR機能が大幅にノイズを低減させている事が分かります。

D-WDR機能搭載

YKS-AHD5239IRはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

f2.8-f12mmバリフォーカルレンズ搭載

YKS-AHD5239IRはf2.8-f12mmの広角～望遠バリフォーカルレンズを搭載しています。
焦点距離の調整幅も広く、広角撮影時は非常にワイドな撮影が可能なのでカメラ1台で広範囲を監視したい場合にお奨めです。また、レンズ調整は本体の底部から簡単に行うことができるので設置時の作業性を容易にします。

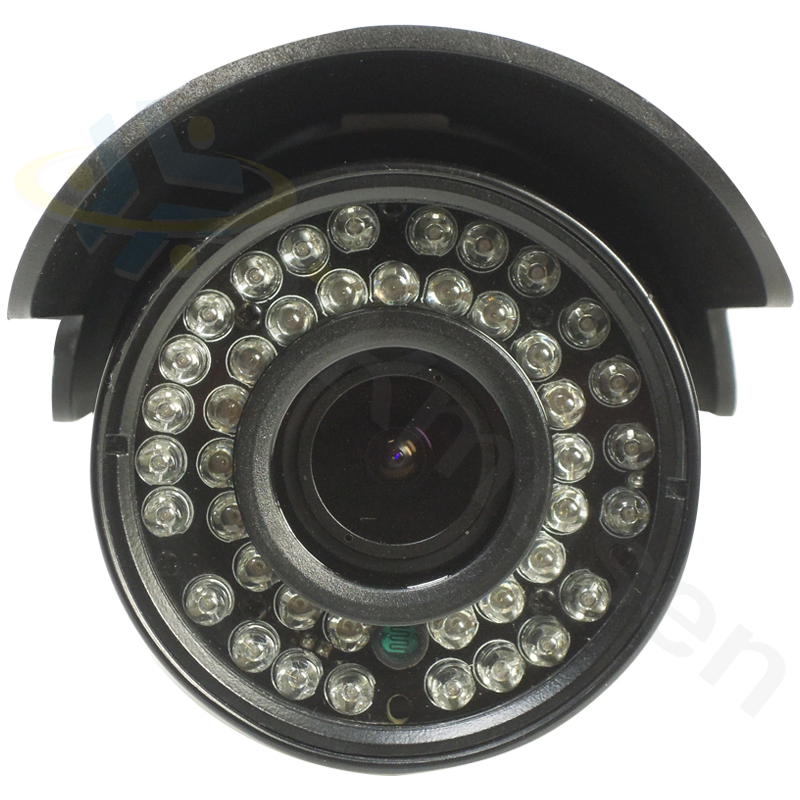

赤外線投光器搭載

YKS-AHD5239IRは本体前面部に赤外線LEDを42個搭載し、低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約40m（実用値は約25m程度）の照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

OSD機能搭載

YKS-AHD5239IRはOSD（オンスクリーンディスプレイ）機能を搭載しています。
搭載する機能をモニター画面を見ながら設定することが出来ます。
OSD表示言語は英語となりますが、日本語取扱説明書をご用意致しております。

▲メイン設定画面 本体のメイン設定画面です。	▲出力方式・解像度切替画面 出力方式、出力解像度の切替設定画面です。

※OSD画面表示は仕様改善の為、変更になる場合があります。

▲OSD操作スイッチ
本体から出力されているケーブルの分岐部分にOSD操作スイッチがあり、
そちらにてOSDメニューの操作を行います。
また、CVBSとAHDの映像方式の切り替えも可能です。

CVBS（アナログ映像）出力対応

YKS-AHD5239IRは本体のOSDボタン操作により、CVBS（アナログ映像）出力とAHD出力の切り替えが可能です。また、切替は画面を見ながら行う必要が無く、スイッチを左右に倒すことで切替ができます。これにより、施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

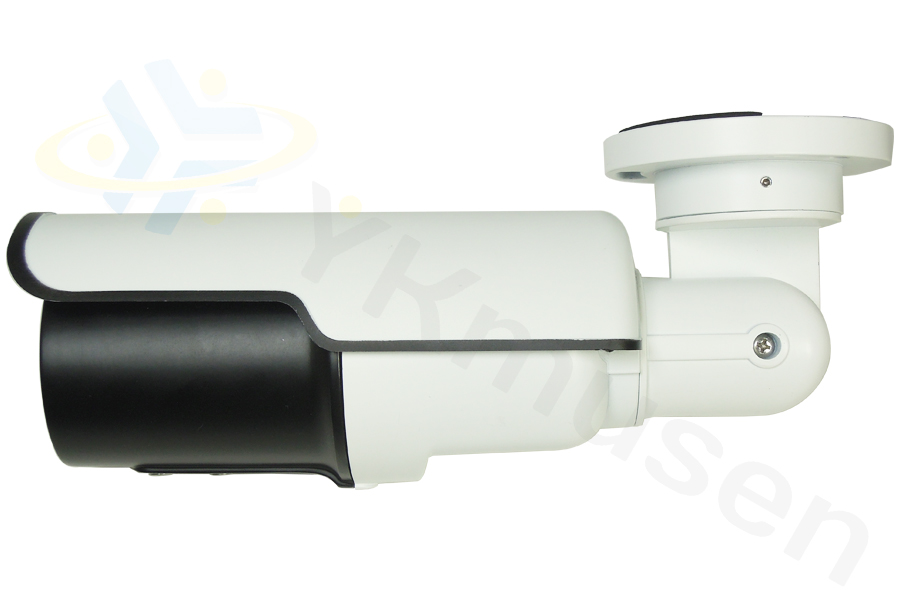

本体側面

YKS-AHD5239IRはW100×H90×D230(本体部分/ブラケット含まず)mmの中型サイズの筐体を採用しています。中型サイズなので防犯カメラ設置による防犯威嚇効果を得ることができ、侵入者への犯罪抑止力にも役立ちます。筐体部分は金属ですが、ルーフカバーはプラスチック製となります。

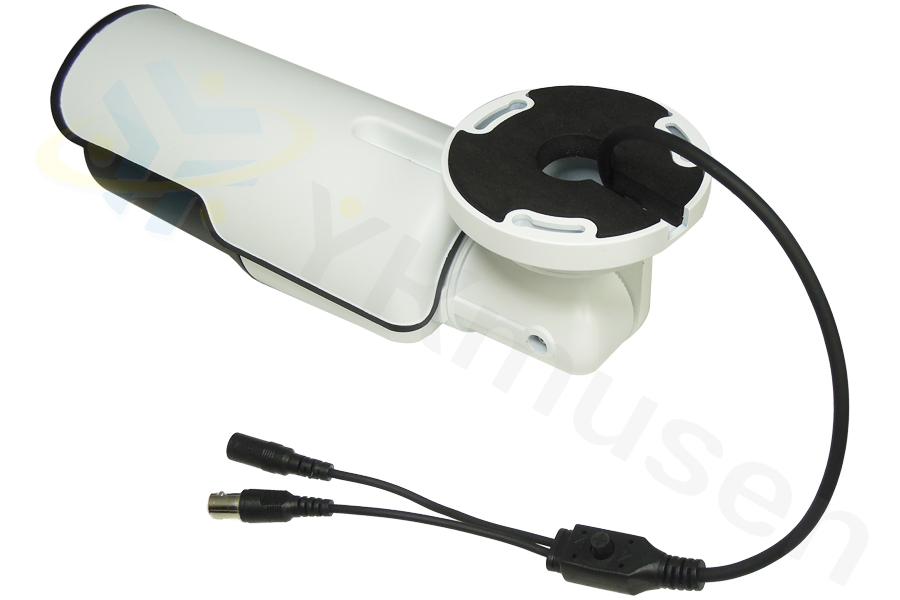

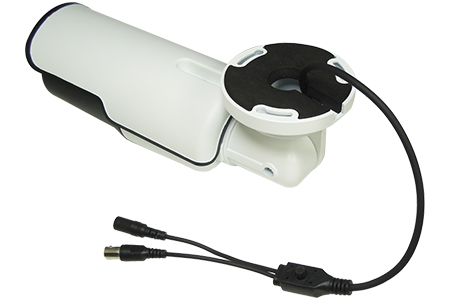

本体背面 接続部分

本体はブラケット一体型（取り外し不可）となっており、ブラケット部分からケーブルが出力されます。ケーブル長はコネクタまで約40cmで、約26cm部分でOSDスイッチが備わり、末尾で電源入力端子と映像出力端子（BNC)に分岐します。

YKS-AHD5239IRで撮影した実際の画像

YKS-AHD5239IRで実際に撮影した静止画像をご用意致しました。
出力解像度は5MP（2592×1944）で出力しております。5MPではアスペクト比が4：3となり、フレームレートは20fps、また、赤色がピンク色に近い映像となります。4MPは解像度が2560×1440となりますのでアスペクト比が16：9になり、フレームレートは30fps、色の再現性は4MPの方が良くなります。5MPと4MPで映像の印象が異なりますが出力解像度はカメラ側で切替が可能なのでお好みに合わせて設定していただくことができます。

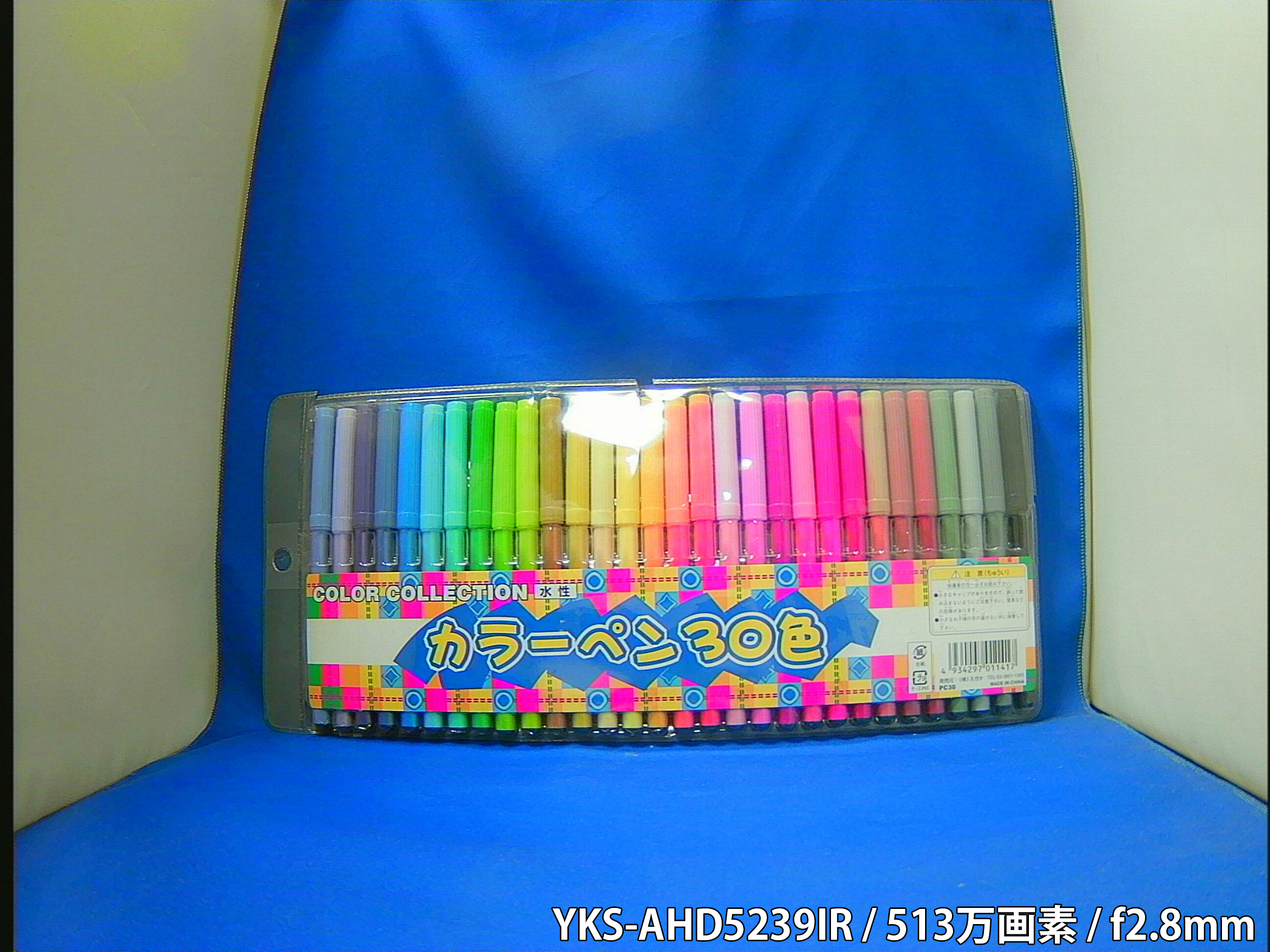

約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f2.8mmに調整して撮影しました。 5MPでは赤色がピンク色に近い色となりますが、解像度は非常に高くなります。

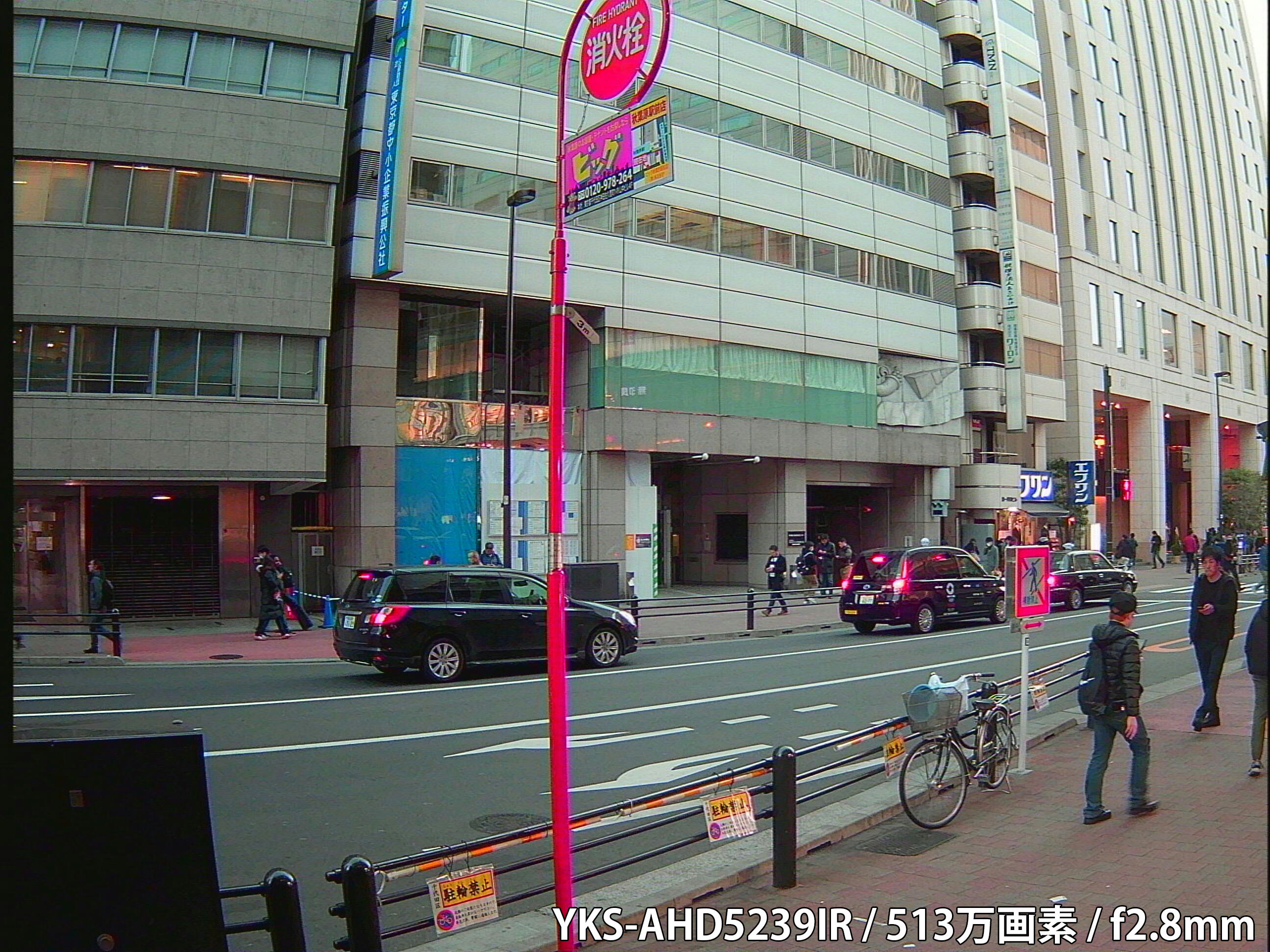

事務所外を撮影（広角 / 屋外）

(画像をクリックすると原寸の画像を表示します)

一番ワイドなf2.8mmに調整をして事務所外を撮影した画像です。 5MP出力では赤色の色再現がややピンク色に近い色合いとはなりますが、解像度は非常に高く細かな文字なども確認することができます。

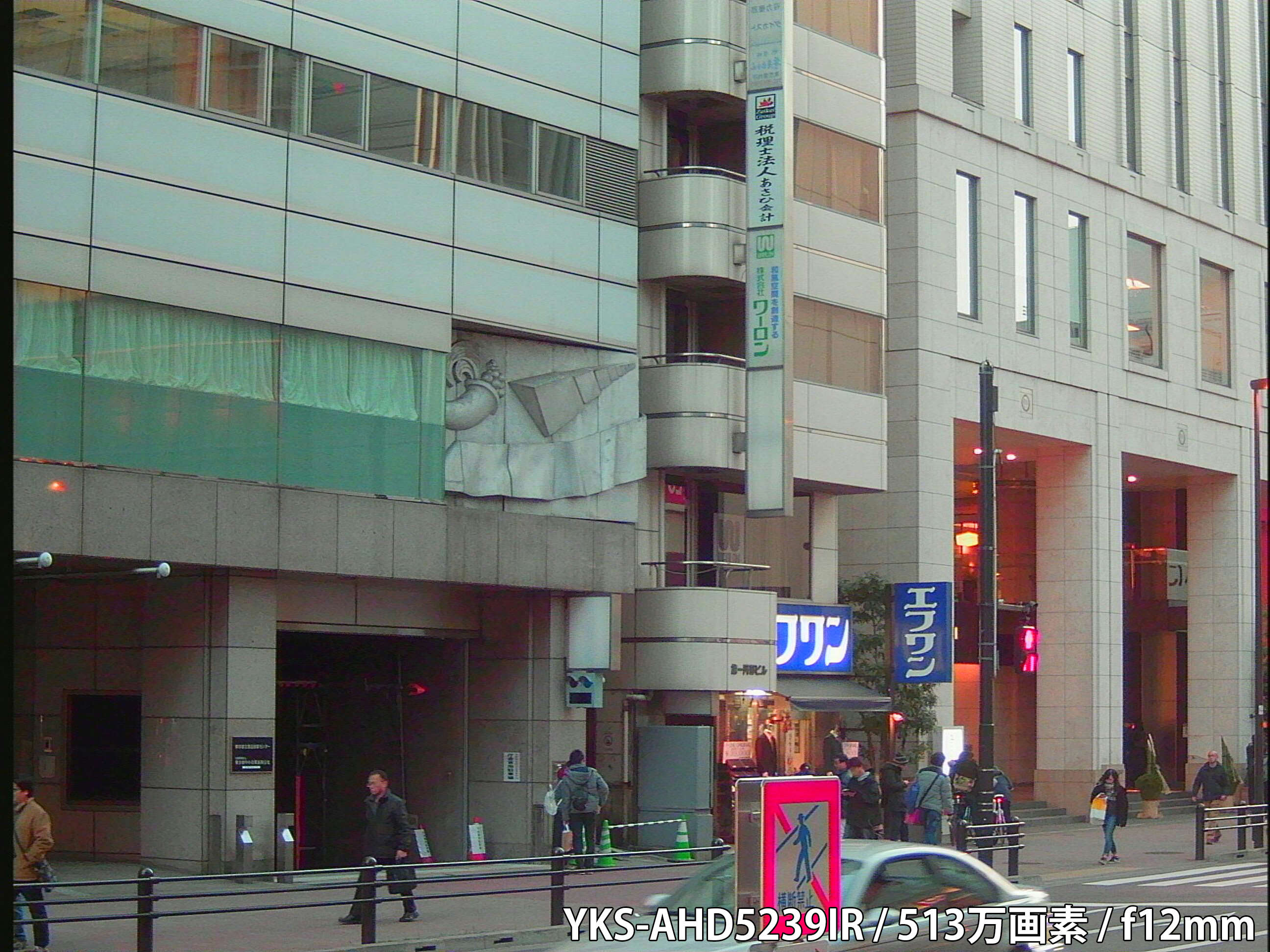

事務所外を撮影（広角 / 屋外）

(画像をクリックすると原寸の画像を表示します)

一番望遠になるf12mmに調整をして事務所外を撮影した画像です。 被写体までの距離が離れている場合は、レンズの倍率を上げることで良好な撮影が可能になります。 5MP出力では赤色の色再現がややピンク色に近い色合いとはなりますが、解像度は非常に高く細かな文字なども確認することができます。

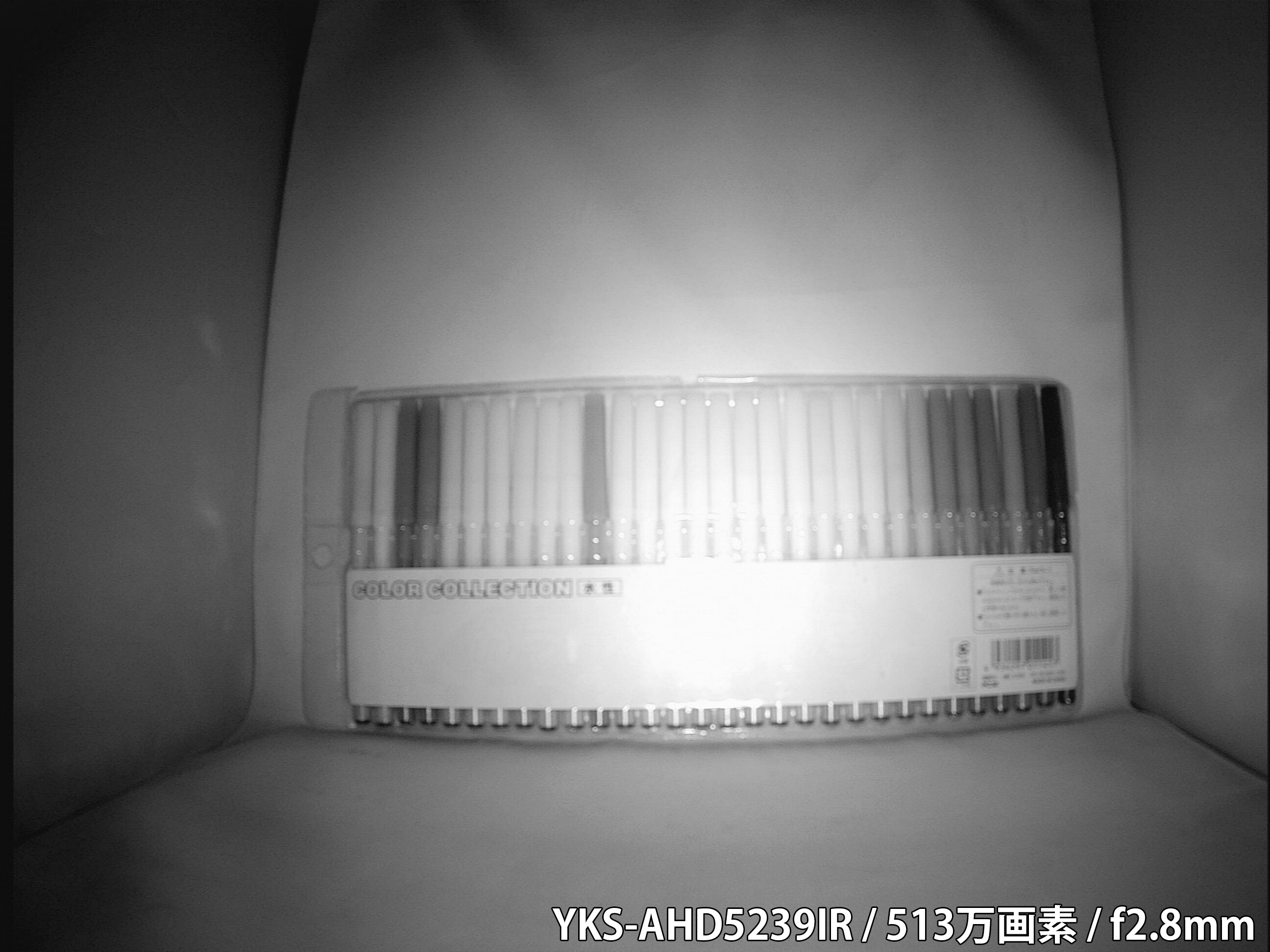

約40cm離れた被写体を暗視撮影

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載している為、問題無く撮影できます。 赤外線照射距離は最大40mとなりますが、実用値は25m程度でお考え下さい。

YKS-AHD5239IRはSONY製513万画素CMOSイメージセンサーを搭載したAHD3.0規格の5MP屋外用バレット型防犯カメラで、f2.8-f12mmの広角～望遠調整に対応したバリフォーカルレンズを搭載したモデルになります。
AHD3.0入力に対応した録画機器と組み合わせることで4MP以上の高解像度録画に対応しますので、フルHDよりもさらに画質を向上させたい場合に活躍が期待できます。本体はいかなる方向からの水の強い直接噴流によっても有害な影響を受けないIP66の防水性能を備えている為、屋外雨ざらしの設置場所でも設置いただくことができ、本体サイズは防犯威嚇効果の高い中型サイズに仕上がっており、防犯カメラ設置による犯罪抑止効果を得たい場合にも最適です。

具体的な製品内容として、まず、イメージセンサーにはSONY製513万画素1/2.9インチカラーCMOSを搭載し、最大撮影解像度は2592×1944の5MP解像度での撮影が可能です。
また、出力解像度の切り替えに対応し、2560×1440の4MP解像度での出力にも対応します。5MPと4MPではアスペクト比が異なり、5MPでは4：3出力、4MPでは現在主流の16：9出力となり、映像のイメージは大きく異なりますのでお好みの出力解像度に設定していただくことができます。
なお、AHD3.0対応の録画機器では4MPまでしか対応していない機器も多く、それらと組み合わせる場合には4MP解像度に切り替えることで映像入力が可能になります。また、YKS-AHD5239IRは1920×1080の1080P解像度出力にも対応し、AHD2.0録画機器への接続にも対応します。

次に、撮影補正能力ですが、夜間監視用に最大約40m照射が可能な赤外線投光器を搭載し、昼夜を問わない監視に対応します。また、明暗差の激しい環境下で役に立つD-WDRを搭載することで、明暗差のある環境下で被写体の黒つぶれを補正することができます。
その他、低照度撮影時のノイズ軽減を行うDNRなども備えており、防犯カメラとして良好に撮影する為の基本機能は十分に備わっております。

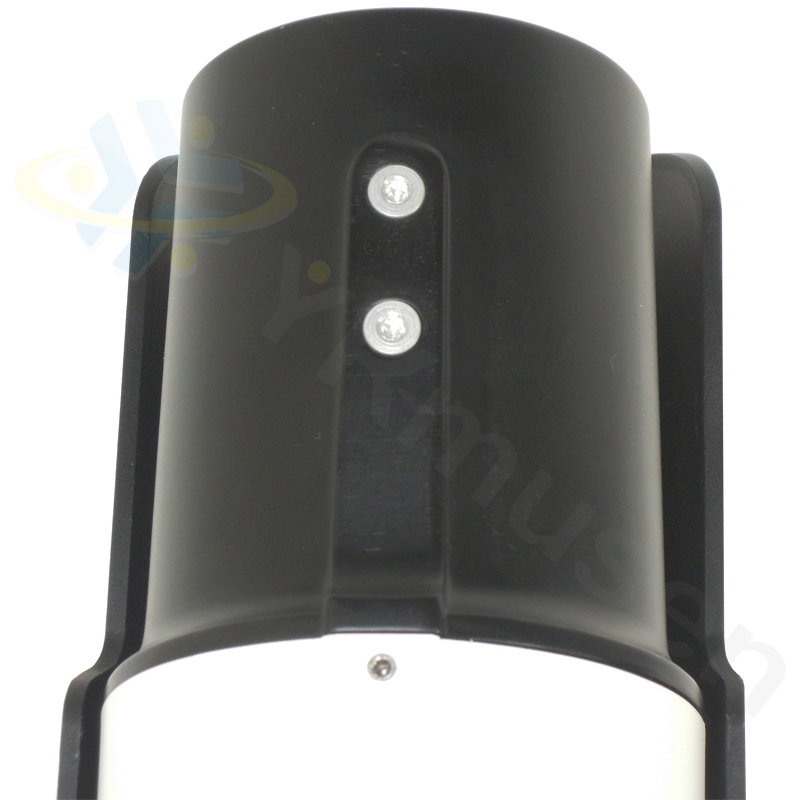

YKS-AHD5239IRのレンズはf2.8-f12mmの広角～望遠まで調整可能なバリフォーカルレンズを搭載しています。レンズ調整は本体底部のアジャスタで行うことができるので、本体カバーを外す必要無く容易に調整が可能です。

このようにYKS-AHD5239IRは撮影上で求められる必要な機能を備え、レンズ調整もでき、夜間監視にも対応した高性能モデルとなります。コストを抑えながら良質な4MP、5MPの超高解像度撮影を手軽に行うことができますので、手軽に解像度を上げたい場合にお奨めの屋外用防犯カメラです。

なお、YKS-AHD5239IRの映像方式ですが、AHD3.0（AHD2.0）、CVBS（アナログ）の他、HD-TVI、HDCVIにも対応し、実際にはハイブリッドカメラとしてご活用いただくこともできますが、ワイケー無線ではAHD3.0の防犯カメラとしてリリースしておりますので、極力AHD3.0対応の録画機器と組み合わせてご使用下さい。

513万画素AHD防雨型VFレンズ赤外線搭載バレット型防犯カメラ YKS-AHD5239IR 製品仕様

イメージセンサー	SONY製 1/2.9インチカラーCMOS
有効画素数	2560×2048
出力解像度	5MP（2592×1944）最大20fps / 4MP（2560×1440）最大30fps 1080P（1920×1080）最大30fps
レンズ	f2.8-f12mm / F1.2
逆光補正機能	OFF / BLC / HSBLC
D-WDR	OFF / ON
デイ&ナイト	AUTO / Color / BW / EXT
AGC	0-15
ホワイトバランス	ATW / MWC
シャッタースピード	1/30s～1/60,000s
ノイズリダクション	0～16
同期方式	内部同期
最低被写体照度	0.01Lux/F1.2（赤外線照射内0Lux）
S/N比	50dB（AGC OFF）
映像出力	AHD3.0 / AHD2.0 / HD-TVI / HDCVI / CVBS 切替式
防水性能	IP66相当
赤外線照射距離	最長約40m（実用値約25m以内）
電源	DC12V（最大420mA）
動作温度	-10～50℃
外形寸法	W100×H90×D230（mm）※奥行きはブラケット含まず
重量	約630g
同梱内容	YKS-AHD5239IR カメラ本体（ブラケット一体型） DC12V-1Aスイッチング式ACアダプター レンズ調整用レンチ 取付ビス・アンカー一式 取扱説明書（製品保証期間1年間）

※表記スペック及び外観（色合い等）等は予告なしに変更する場合がございますので予めご了承ください。
