i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ WV-U1533AJ の製品詳細

i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ WV-U1533AJ

i-PRO Uシリーズ
フルHD屋外ハウジング一体型ネットワークカメラ

H.265コーデック/1080p/iA機能搭載モデル!

型番:WV-U1533AJ

希望小売価格:オープン価格
価格:¥77,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ WV-U1533AJ 主な機能と特徴

WV-U1533AJはi-PROのエントリーモデルとしてリリースされた屋外ハウジング一体型ネットワークカメラの2.4メガピクセルモデルです。レンズにはf3.2mmの固定レンズを搭載したモデルです。約240万画素の1/3型CMOSセンサーを搭載し、出力解像度は16:9では1920×1080/1280×720/640×360/320×180に対応し、4:3では1600×1200/1280×960/VGA/QVGAに対応します。
WV-U1533AJはi-PROシリーズの基本的な性能を踏襲し、まずは監視システムを設置したいという要望にお応えしたエントリーモデルです。高品質を維持し、使いやすさにこだわりました。初期投資を低く抑え、高性能のセキュリティシステムを構築できます。
WV-U1533AJの電源はPoE給電にのみ対応し、PoE給電HUBなどは別売となりますので別途お買い求め下さい。市販のPoE給電HUBも使用可能ですが、推奨品は「WJ-PU104」「WJ-PU108」となります。オプション品の選定など、ご不明な点がございましたらお気軽にお問い合わせ下さい。

高品質を維持しつつ、使いやすさにこだわった機能強化型エントリーモデル

WV-U1533AJはi-PROシリーズの基本的な性能を踏襲し、まずは監視システムを設置したいという要望にお応えしたエントリーモデルです。高品質を維持し、使いやすさにこだわりました。初期投資を低く抑え、高性能のセキュリティシステムを構築できます。

独自のスマートコーディング技術※1を搭載したH.265 エンジンを使用し、低ビットレート高画質ストリームを実現

WV-U1533AJはH.265圧縮方式とパナソニック独自のスマートコーディング技術の組み合わせにより、パナソニック従来モデルに比べ、データ量を最大50%削減※2できます。

※1 被写体の動きが無い領域の圧縮率を上げ、被写体の動きに応じてリフレッシュ間隔および
  フレームレートを最適化することにより大幅に帯域削減する技術。
※2 圧縮効果は録画条件や撮影環境により異なります。

2.5倍電動ズームレンズ搭載

WV-U1533AJは2.5倍電動ズームレンズを搭載し、1台で広いエリアをモニタリングすることが可能です。

独自のインテリジェントオート(iA)機能とスーパーダイナミック機能により視認が厳しい環境での識別性を向上

WV-U1533AJはパナソニック独自のインテリジェントオート(iA)機能とスーパーダイナミック機能を搭載します。被写体の動きに応じてシャッタースピード、ゲイン等を最適化するiA機能とスーパーダイナミック機能により、移動する人のぶれを抑え、識別性を向上しました。

画像圧縮方式 H.264、ONVIF(Profile S、T)に対応

WV-U1533AJはH.264に対応している他社システム(レコーダー、VMS※等)にONVIF接続が可能です。

※Video Management Software/System

動作検知(VMD※)、妨害検知を搭載

・設定したエリア内で物体の動きをとらえると、アラーム動作を行います。エリアは4か所まで設定できます。

・妨害検知機能を使用すると、本機を布やふたなどで覆い隠されたり、本機の向きを大きく変えられるなどして被写体が変化したことを検知すると、アラーム動作を行います。エリアは1か所設定できます。

※ VMD(Video Motion Detector) = 動き検出、モーションディテクター機能

複数映像配信時の最大フレームレートを変更、滑らかな映像に 15 fps(2ストリーム)→30 fps(2ストリーム) ※

WV-U1533AJは従来よりも、録画及びライブ時の映像が滑らかな映表示が可能です。

※ ストリームが1920x1080(1600x1200)&30 fps、(Stream(2)がOn)の場合、1280x720(1280x960)選択不可
ストリーム1が30 fps、ストリーム2がOnの場合、JPEGはMax1 fps
ストリーム1が30 fps、ストリーム2がOnの場合、martCoding(GOP)Off

第3者機関(GlobalSign社)発行の電子証明書をプリインストール

WV-U1533AJはエントリーモデル(Uシリーズ)としてサイバーセキュリティ強化の提案が可能です。

◎GlobalSignのロゴは、GMOグローバルサインの商標または登録商標です。

IP66※1に適合の高い防じん性と防水性、耐衝撃性※2を実現

WV-U1533AJは防塵・防水性能 JIS C 0920 保護等級 IP66※1に準拠。高い防水性を確保しており屋外設置が可能。また、筐体にアルミダイカストおよびPC樹脂、フロントパネル部にPC樹脂を採用することによって、IK10※3 (IEC 62262)の高い耐衝撃性を実現。

※1[IP66]外来固形物に対して「耐じん形(6)」、水に対して「暴噴流(6)」の保護がなされていることを示します ( IEC 60529/JIS C 0920)
※2[耐衝撃性]断続的に振動が発生する場所への設置はできません。
※3[K10]国際電気標準会議(IEC)で規定されている、耐衝撃性に関する規格で衝撃のランクを示します。

設置時間短縮を可能にする機構

WV-U1533AJは設置前のキッティング時に、カメラを梱包箱から出さずに設定できる「かんたんキッティング梱包」対応します。

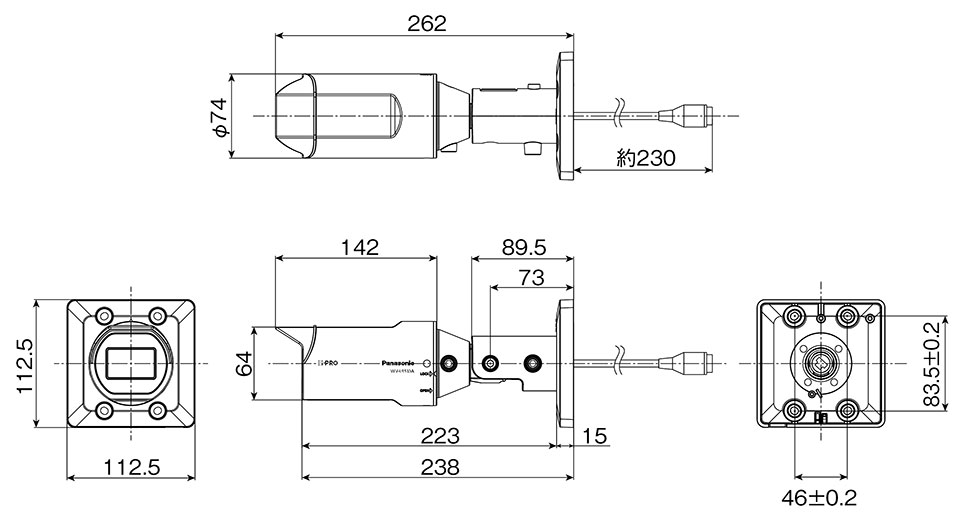

WV-U1533AJ 寸法図

WV-U1533AJ 寸法図

i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ「WV-U1533AJ」仕様書 i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ「WV-U1533AJ」仕様書

i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ「WV-U1533AJ」パンフレット i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ「WV-U1533AJ」パンフレット

i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ WV-U1533AJ 製品仕様

基本
屋内/屋外 屋外対応
電源※1 PoE(IEEE802.3af準拠)
消費電力※1 PoE DC 48 V : 75 mA/約3.6 W(クラス2機器)
使用環境 使用温度範囲 : -30 ℃~+50 ℃(電源投入時 : -20 ℃~50 ℃)
使用湿度範囲 : 10 %~100 %(結露しないこと)
保存環境 保存温度範囲 : -30 ℃ ~ +60 ℃ /
保存湿度範囲 : 10 % ~ 95 %(結露しないこと)
防水性※2 防塵・防水性能 JIS C 0920 保護等級 IP66(IEC 60529)
耐衝撃性 IK10(IEC 62262) ※断続的に振動が発生する場所への設置はできません。
耐風速性 風速40 m/s 以下
寸法 幅 : 112.5 mm/高さ : 112.5 mm/奥行き : 262 mm
質量 約850 g
仕上げ 本体 : アルミダイカスト/PC樹脂 シルバー
外郭ねじ : ステンレス(耐食処理)
フロントパネル : PC樹脂 クリア
カメラ部
撮像素子/有効画素数 約1/3型CMOSセンサー/約240万画素
走査面積/走査方式 5.28 mm(H)×2.97 mm(V)/プログレッシブ
最低照度 カラー 0.1 lx(50IRE、F2.0、最長露光時間 : OFF(1/30 s)、AGC : 11) /
0.006 lx(50IRE、F2.0、最長露光時間 : 最大16/30 s、AGC : 11)※換算値
白黒 0.04 lx(50IRE、F2.0、最長露光時間 : OFF(1/30 s)、AGC : 11) /
0.0025 lx(50IRE、F2.0、最長露光時間 : 最大16/30 s、AGC : 11)※換算値
インテリジェントオート(iA) On/Off
スーパーダイナミック On/Off、0 から31 の範囲でレベル設定が可能
ダイナミックレンジ 最大120 dB(スーパーダイナミックOn、レベル31)
最大ゲイン 0から11の範囲でレベル設定が可能
逆光/強光補正 逆光補正(BLC)/強光補正/Off
(スーパーダイナミック、インテリジェントオートがOff時のみ)
霧補正 On/Off、0 から8 の範囲でレベル設定が可能(インテリジェントオート、コントラスト自動調整が Off 時のみ)
光量制御モード ELC/フリッカレス(50 Hz)/フリッカレス(60 Hz)
最長露光時間 【30fps モード】最大1/10000 s、最大1/4000 s、最大1/2000 s、
最大 1/1000 s、最大 1/500 s、最大 1/250 s、最大1/120 s、最大 1/100 s、
最大2/120 s、最大2/100 s、最大3/120 s、最大 1/30 s、最大 2/30 s、
最大 4/30 s、最大 6/30 s、最大 10/30 s、最大 16/30 s
【25fps モード】最大1/10000 s、最大1/4000 s、最大1/2000 s、
最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、
最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、
最大10/25 s、最大16/25 s
カラー/白黒切換 Off/On/Auto1(Normal)/Auto2(IR Light)/Auto3(SCC)
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション 0 から255 の範囲でレベル設定が可能
プライバシーゾーン 有効/無効、ゾーン設定 最大8か所
VIQS 有効/無効、ゾーン設定 最大8か所
画面内文字表示 On/Off 最大20 文字(アルファベット、漢字、ひらがな、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
妨害検知(SCD) 有効/無効、1エリア設定可能
画像回転 0°(Off) /90°/180°(上下反転)/270°
レンズ部
ズーム比 光学ズーム : 1倍
EXズーム : 最大3.0 倍(1.0 倍~1.5 倍 : 画像解像度 1280×720 時)
(1.0 倍~3.0 倍 : 画像解像度 640×360 時)
デジタルズーム ×1、×2、×4 の3 段階から選択可能
焦点距離(f) 3.2 mm
最大口径比(F) 1 :2.0
フォーカス範囲 1 m ~ ∞
絞り範囲 F2.0 固定
画角 【16 : 9 モード】水平 : 102° 、垂直 : 55°
【4 : 3 モード】水平 : 83° 、垂直 : 61°
カメラ取付台
調整角度 <天井設置の場合>
水平 :± 180°(水平(PAN)角で調整)、垂直 :0 °~100°(垂直(TILT)角で調整)、傾き :- 190°~+100°(傾き(YAW)角で調整)
<壁設置の場合>
水平 :± 100°(垂直(TILT)角で調整)※、垂直 :± 100°(垂直(TILT)角で調整)※、傾き :- 190°~+100°(傾き(YAW)角で調整)
※水平(PAN)角の調整により水平/垂直を切り替えます。
寸法 幅 : 112.5 mm/高さ : 112.5 mm(カメラ取付台設置部分)
仕上げ アルミダイカスト シルバー
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度
H.265/JPEG
(MJPEG)
【16 : 9 モード】1920×1080/1280×720/640×360/320×180
【4 : 3 モード】1600×1200/1280×960/VGA/QVGA
画像圧縮方式※4

H.265・H.264※3

配信モード:固定ビットレート/可変ビットレート/フレームレート指定/ベストエフォート配信

フレームレート : 【30fpsモード】1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*

【25fpsモード】1 fps/3 .1fps/4.2 fps*/6.25 fps*/8.3 fps*/12.5 fps*/20 fps*/25 fps*

(フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります)

1クライアントあたりのビットレート:

64 kbps/128 kbps*/256 kbps*/384 kbps*/512 kbps*/768 kbps*/1024 kbps*/1536 kbps*/2048 kbps*/3072 kbps*/4096 kbps*/6144 kbps*/8192 kbps*/10240 kbps*/12288 kbps*/14336 kbps*/16384 kbps*/20480 kbps*/24576 kbps*/--自由入力--

(ビットレートは、「解像度」によって設定可能な範囲が異なります)

画質 :

●固定ビットレート、フレームレート指定、ベストエフォート配信の場合 : 動き優先/標準/画質優先

●可変ビットレートの場合 : 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質

配信方式 :

ユニキャスト(ポート番号設定 : オート)/ユニキャスト(ポート番号設定 : マニュアル)/マルチキャスト



JPEG(MJPEG)

画質選択 :0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)

配信方式 :PULL(静止画更新)/PUSH(MJPEG)

画像更新速度 :

[30 fpsモード]

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30fps

[25 fpsモード]

0.08fps/0.17fps/0.28fps/0.42fps/1fps/2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps

(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)

スマートコーディング GOP(Group of pictures)制御 :
On(Frame rate control)/On(Advanced)/On(Mid)/On(Low)/Off
オートVIQS : On/Off
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/15360 kbps/20480 kbps/25600 kbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ
IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ
セキュリティ ユーザー認証、ホスト認証、HTTPS※
※証明書がプリインストールされています。
最大接続数 14※(カメラへ同時接続できるセッション数
※条件による
携帯端末/タブレット端末対応 iPad/iPhone(iOS 8.0以降)、Android™端末



対応OS※5 Microsoft Windows 10 / 8.1(日本語版)
対応ブラウザ Internet Explorer 11(32ビット 日本語版)、
Microsoft Edge、Firefox、Google Chrome™

※1.本機の電源に関する情報については、サポートウェブサイト<管理番号 : C0106> をご覧ください。
※2.取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
※3.H.265 / H.264 は各ストリームごとに選択可能です。
※4.独立して3ストリームの配信設定が可能です。
※5.PCで本機を操作するには上記の環境を持つPCを推奨します。
最新情報は、こちらより <管理番号:C0104 / C0122> をご参照ください。
※最新情報については「プロダクトサーチ」より仕様書をご参照ください。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなります。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO Uシリーズ フルHD屋外ハウジング一体型ネットワークカメラ WV-U1533AJ オプション品のご案内

WV-QJB500-S カメラ取付金具 型番:WV-QJB500-S
本体希望小売価格:オープン価格 価格:¥5,970(税込)
カートに入れる(購入数はカート内で設定してください)

壁に設置された埋込ボックス(別途調達)や、ケーブルを通す穴があいている壁に
取り付けることができます。また、露出配管を接続することができます。

WV-Q188 ポール取付金具 型番:WV-Q188
本体希望小売価格:オープン価格 価格:¥20,160(税込)
カートに入れる(購入数はカート内で設定してください)

直径80 mmから200 mmの垂直に立てた丸型ポールに取り付けるときに使用します。
WV-Q125 コーナー取付金具 型番:WV-Q189
本体希望小売価格:オープン価格 価格:¥20,160(税込)
カートに入れる(購入数はカート内で設定してください)

建物の壁面コーナーに設置できます。
