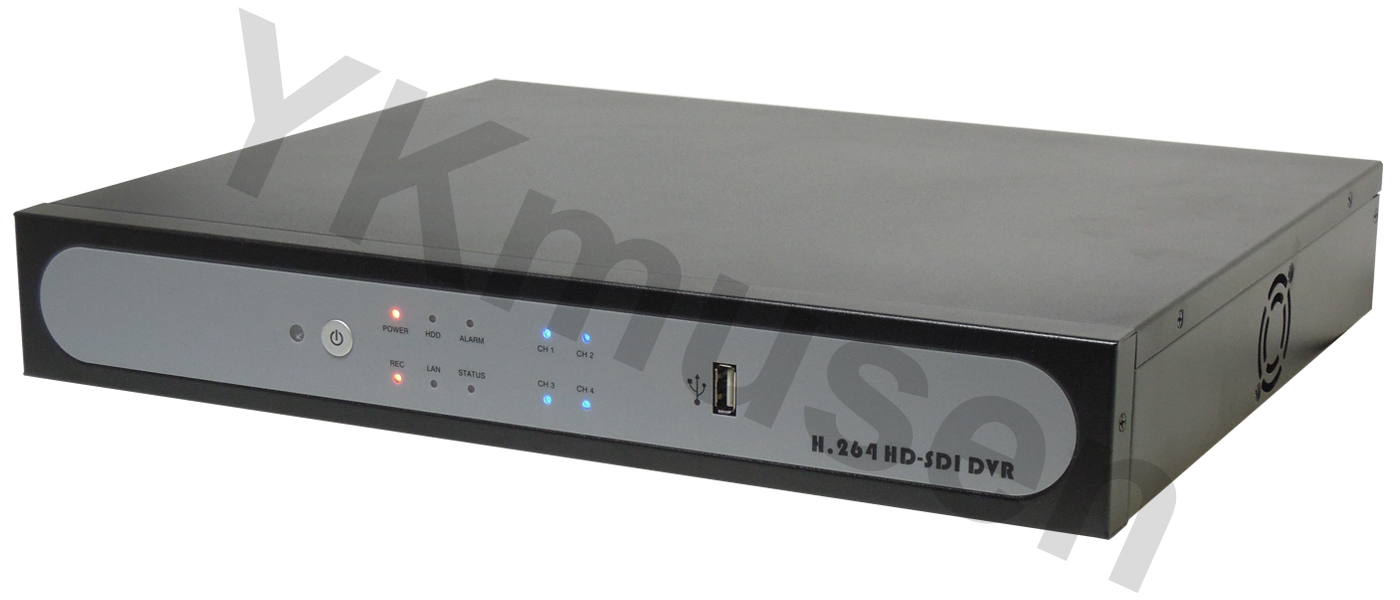

4chフル動画録画対応HD-SDI監視用デジタルレコーダー YHDR-04Gの製品詳細

4chフル動画録画対応
HD-SDI監視用デジタルレコーダー
カメラ4台の映像をフルHD&フル動画録画対応！

型番：YHDR-04G

価格：￥98,000(税込)
※販売終了しました。ありがとうございます。

→YHDR-04G 主な機能と特徴
→YHDR-04G のご紹介
→YHDR-04G 録画時間目安
→YHDR-04G 製品仕様
→YHDR-04G オプション品

4chフル動画録画対応HD-SDI監視用デジタルレコーダー YHDR-04G 主な機能と特徴

4台までのHD-CCTV/HD-SDI防犯・監視カメラをフルHD画質によるフル動画録画が可能

YHDR-04GはHD-CCTV/HD-SDI防犯・監視カメラを最大4台まで接続でき、それぞれのカメラ映像をフルハイビジョン解像度(1080p)で録画することができます。フルハイビジョンの高解像度録画が可能なのでアナログ防犯・監視カメラでは判別出来なかったものが判別可能になる等の大きなメリットがあります。

また、YHDR-04Gは動画録画性能に優れており、カメラ4台の映像をそれぞれ30fpsのフル動画録画が可能です。圧倒的動画録画性能により素早い動きにも対応し、的確に映像を捉えることができます。

プログレッシブ高画質録画

アナログ防犯・監視カメラで主流となっている撮影方式のインターレース方式だと動きのない被写体はくっきりとした高画質な映像を記録・再生できる一方で動きのある被写体を記録・再生した場合には、輪郭にギザギザとしたノイズ（インターレース縞）が発生してしまいます。 HD-CCTV/HD-SDI防犯・監視カメラはプログレッシブスキャン方式を採用している為、動きのある被写体に強く、輪郭もなめらかでインターレース縞が発生せず、動きのある被写体をくっきりと確認することができます。YHDR-04Gではプログレッシブ高画質録画が可能なので、録画データを再生した時に再生画面を一時停止にした際、安定した映像をご覧いただくことができ、もちろんスナップショットで静止画保存した場合にも高画質で保存することができます。

※低照度下での撮影時や早い動きの被写体では残像のようなブレが発生する場合があります。

H.264による高画質・長時間録画を実現

YHDR-04Gは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しています。
H.264では高画質且つ高圧縮が可能なので、高画質で長期間の監視録画を実現します。

▲PAGE TOP

高い信頼性を誇る高品質2TB HDDを搭載

YHDR-04Gは24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。

▲PAGE TOP

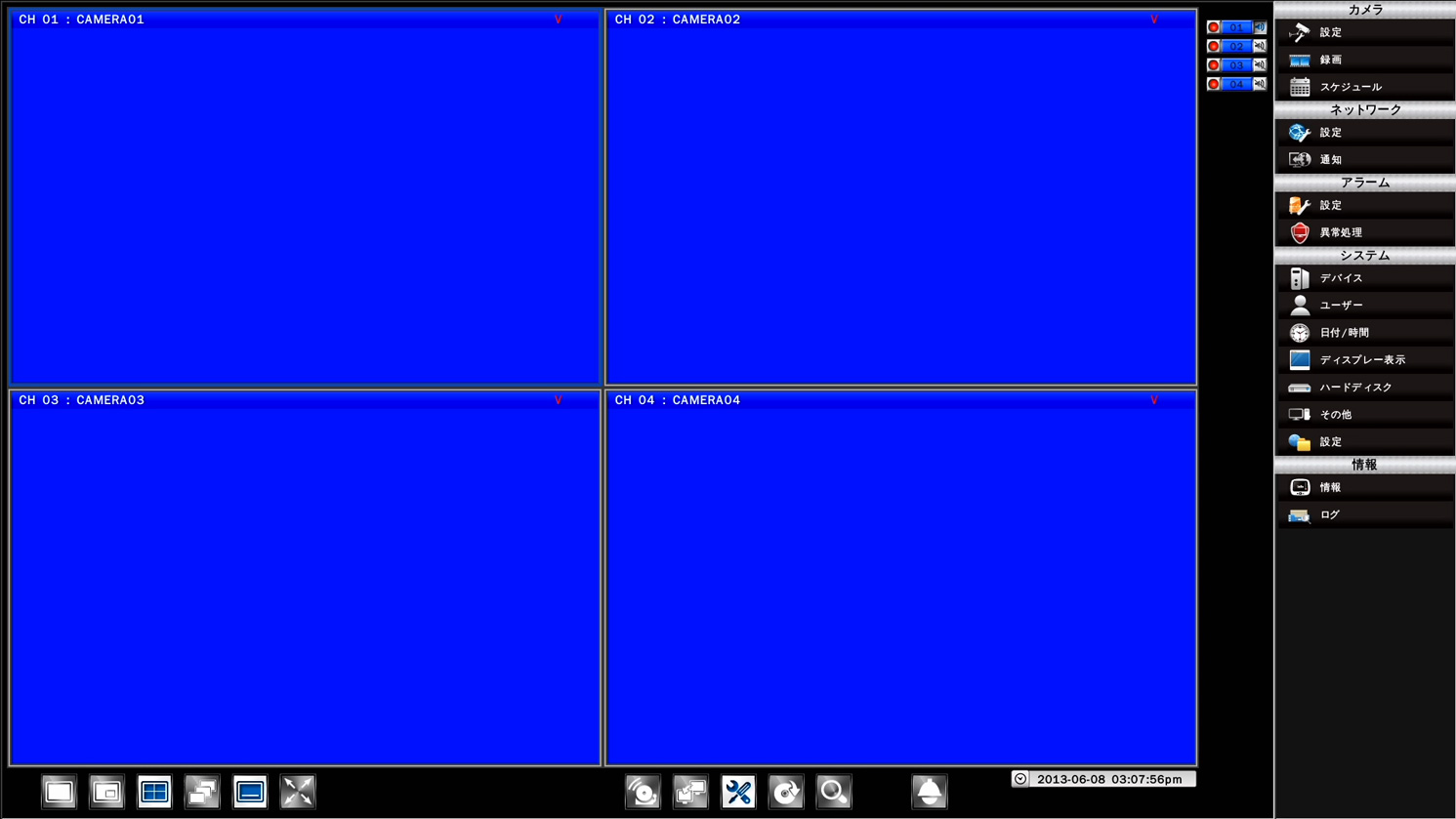

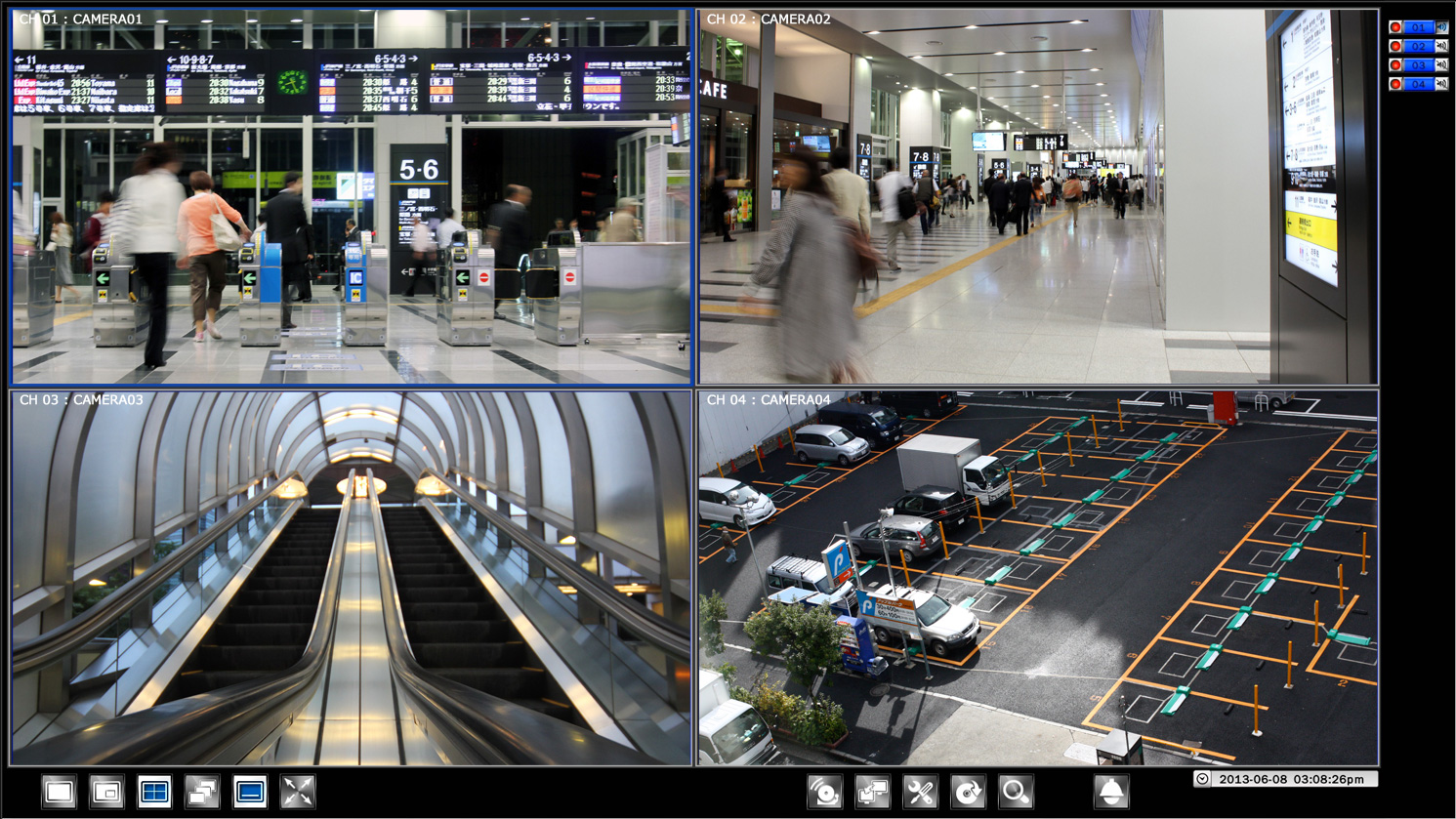

4入力対応・4分割器搭載

YHDR-04Gは画面4分割器を搭載し、最大4台までのHD-CCTV/HD-SDIカメラの接続が可能です。各1台ずつのカメラ映像はもちろんの事、画面分割をして4台までのカメラ映像を同時にモニターしたり、録画することができます。また、0～60秒(5秒単位で設定可能)のカメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

YHDR-04Gは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

YHDR-04Gは音声4入力・音声1出力端子を搭載。
映像だけでなく音声の記録を行なう事も出来ます。

・音声4入力時は全ての音声を録音可能です。
・ネットワーク遠隔監視時には遠隔地から音声を聴くことができます。

▲PAGE TOP

USBマウスと赤外線リモコンによる操作に対応

YHDR-04Gの操作はUSBマウスと赤外線リモコンに対応しています。特にUSBマウスでは操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。

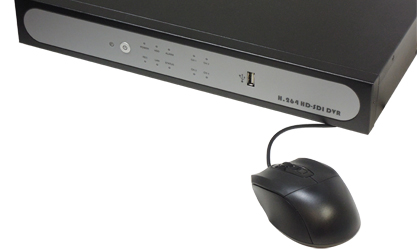

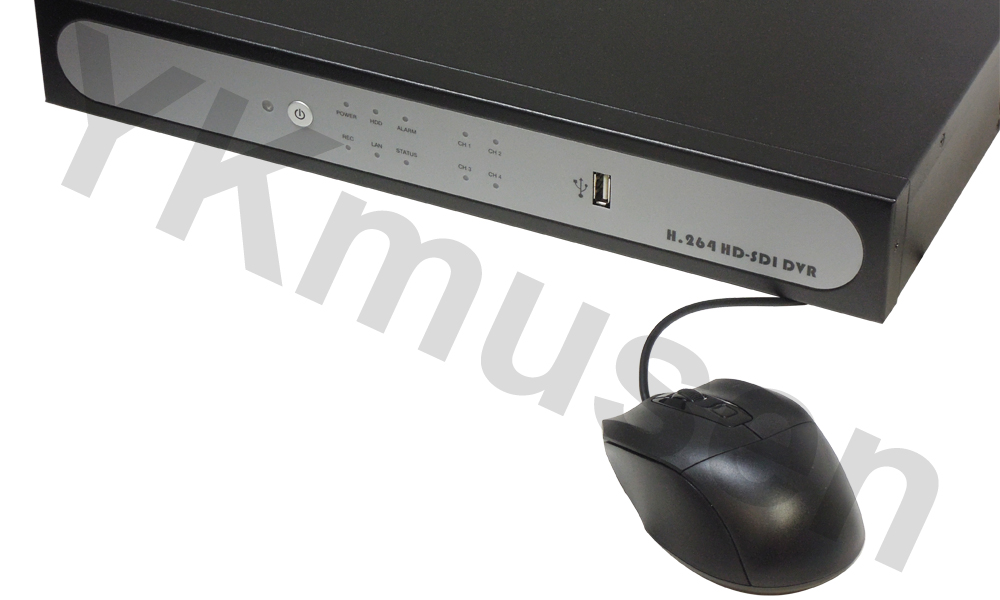

▲YHDR-04GはUSBマウスでの操作に適した設計になっています。

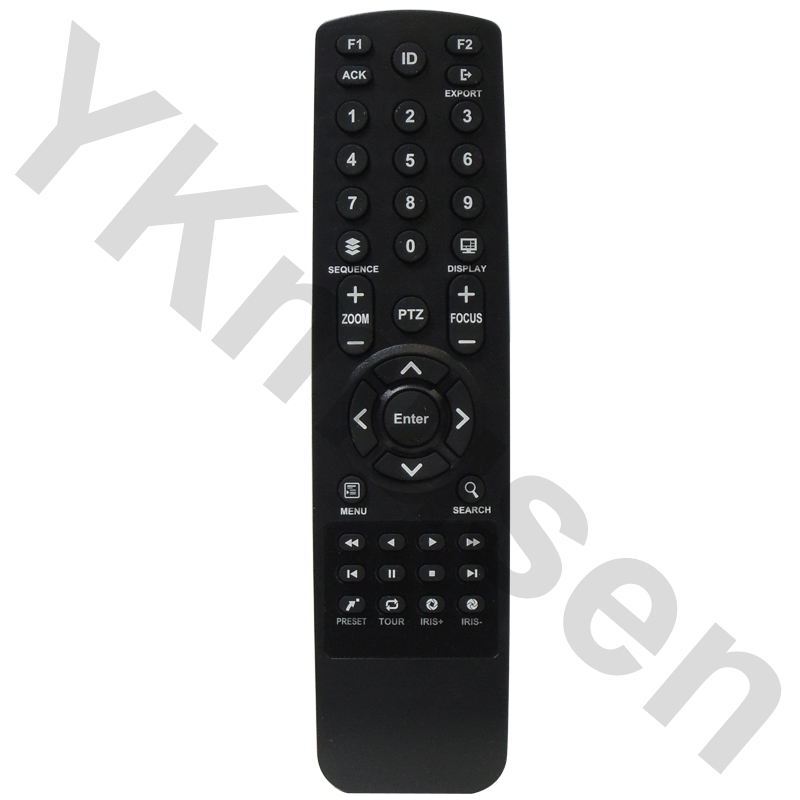

▲離れた場所からの操作に便利な赤外線リモコンが付属します。

▲PAGE TOP

日本語メニュー表示で分かりやすく

YHDR-04Gのメニュー表示は日本語表示なので直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

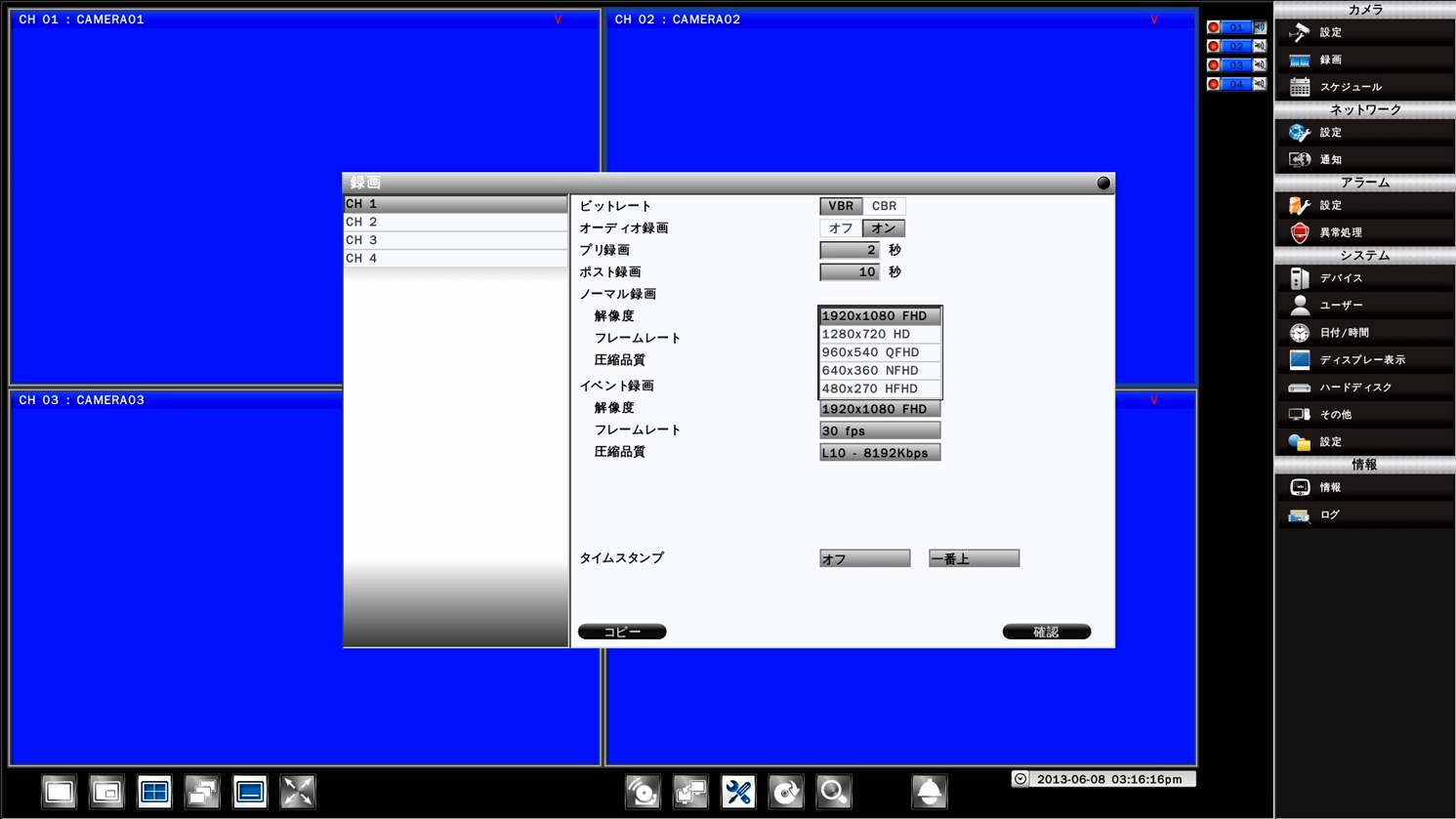

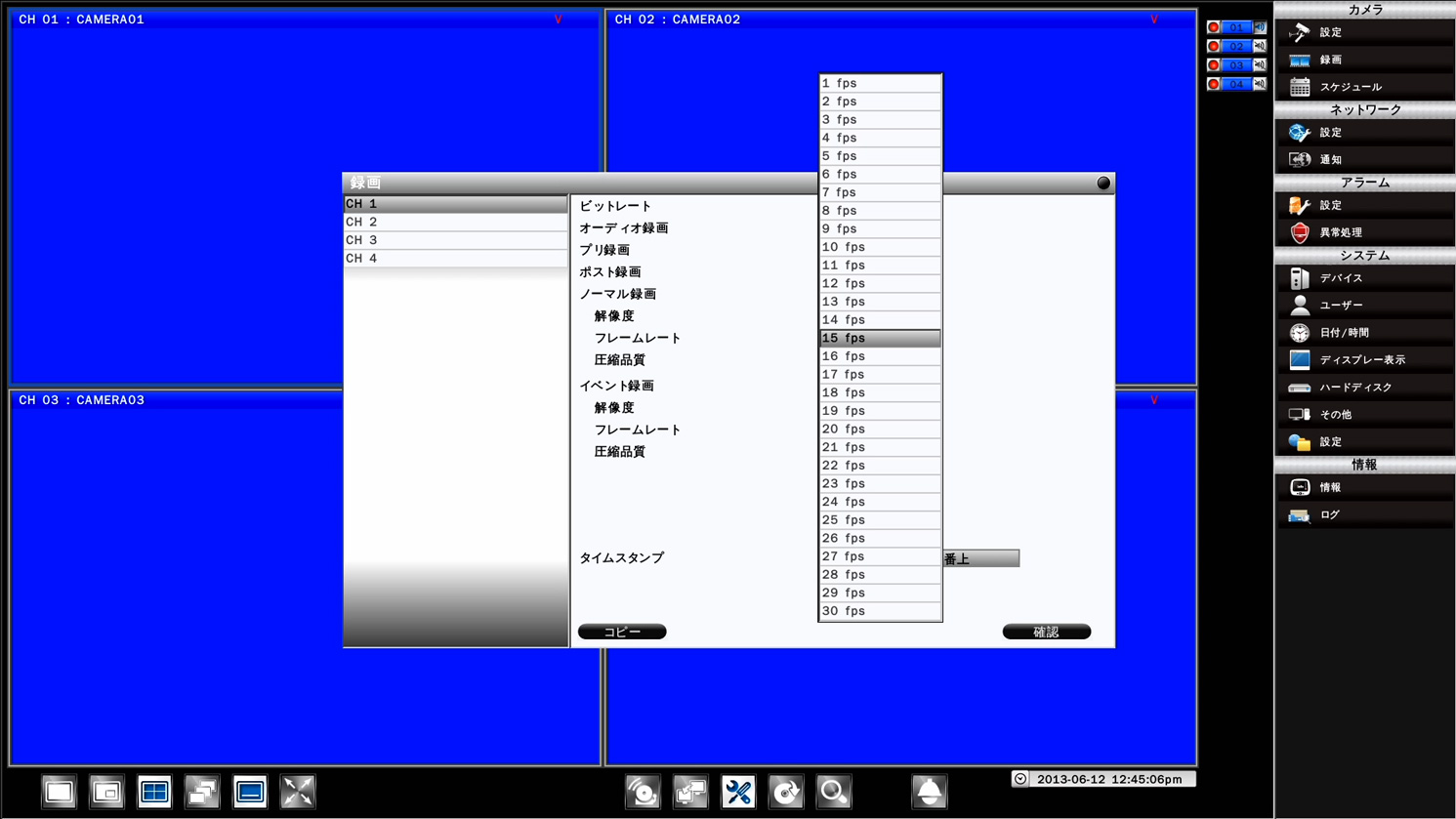

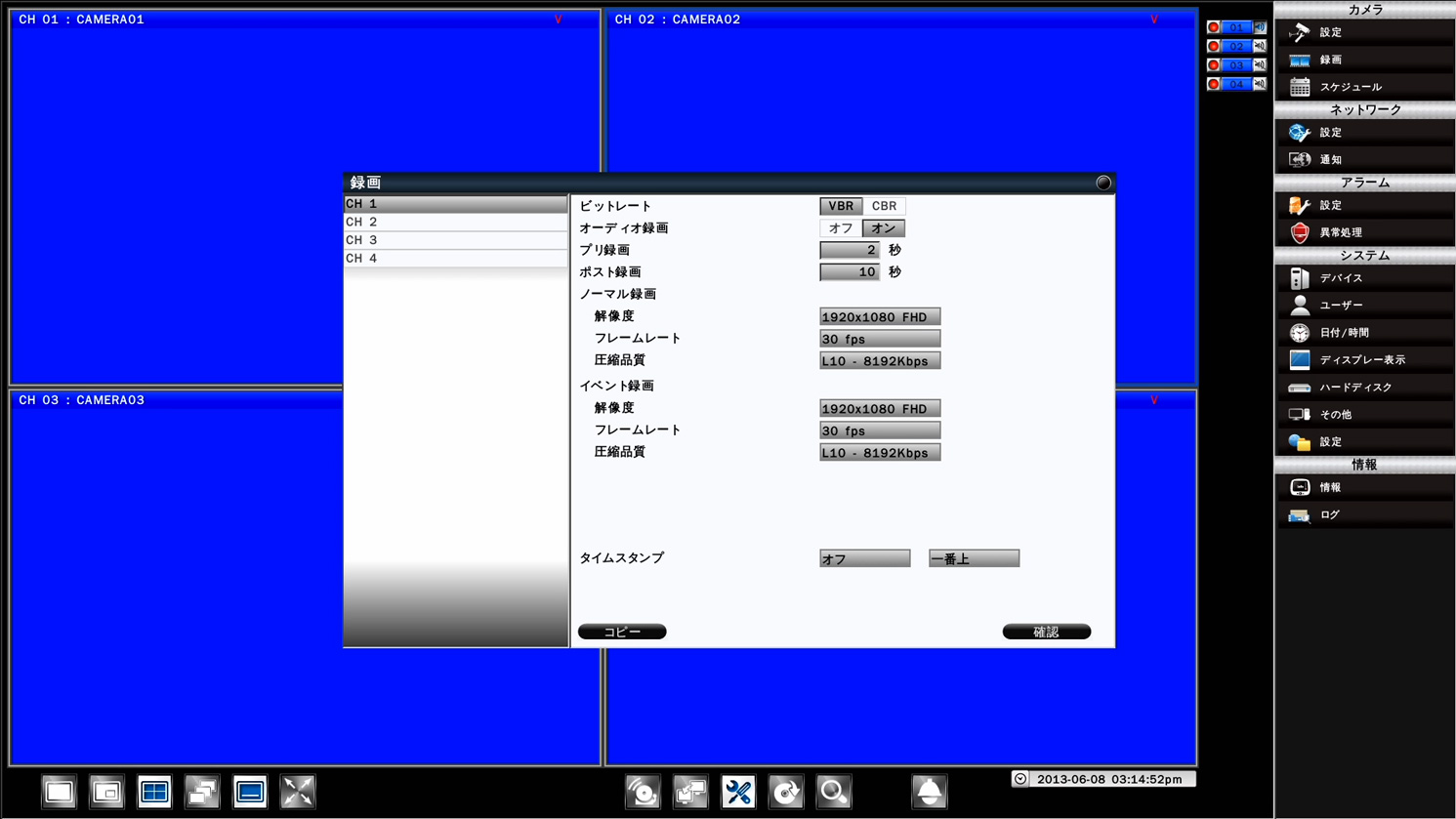

録画画質、録画フレームレートを個別設定可能

DVR-J2704は録画フレームレート、録画解像度、録画画質をカメラ毎に設定することができます。これにより重要な監視場所は録画画質や録画フレームレートを上げ、あまり重要ではない場所は録画画質や録画フレームレートを下げる等、カメラ毎に最適な録画設定を行うことができ、結果として録画容量の節約にも繋がります。

■ビットレート
・VBR(可変ビットレート)
撮影環境に合わせて録画画質が変わります。
・CBR(固定ビットレート)
常に一定のビットレートで録画するので、録画容量の計算がしやすくなります。
■解像度
1920×1080(フルHD) / 1280×720(HD) / 960×540(QFHD) / 640×360(NFHD) / 480×270(HFHD)
■フレームレート(録画フレームレート)
1～30fpsで設定可能 (カメラ4台すべての映像を30fpsでのフル動画録画に対応)

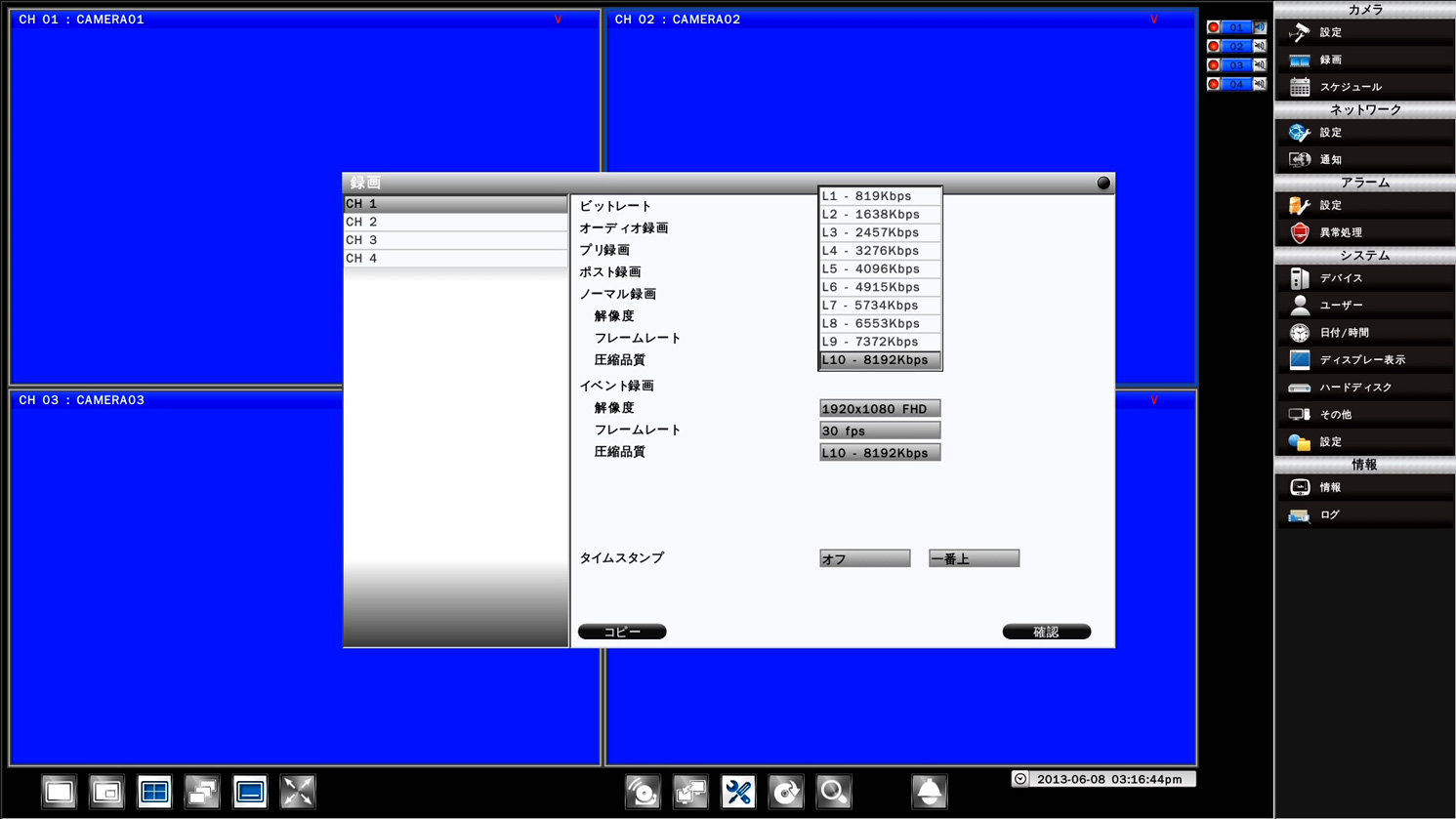

■圧縮品質(録画画質)
10段階で設定可能

▲PAGE TOP

センサー録画と動体検知(モーションディテクター)録画機能を搭載

YHDR-04Gは動体検知(モーションディテクター)機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。モーションディテクター録画機能では、動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので再生作業の効率を上げる事ができます。また、外部センサーを取り付けてセンサーアラーム録画を行うことも出来ます。

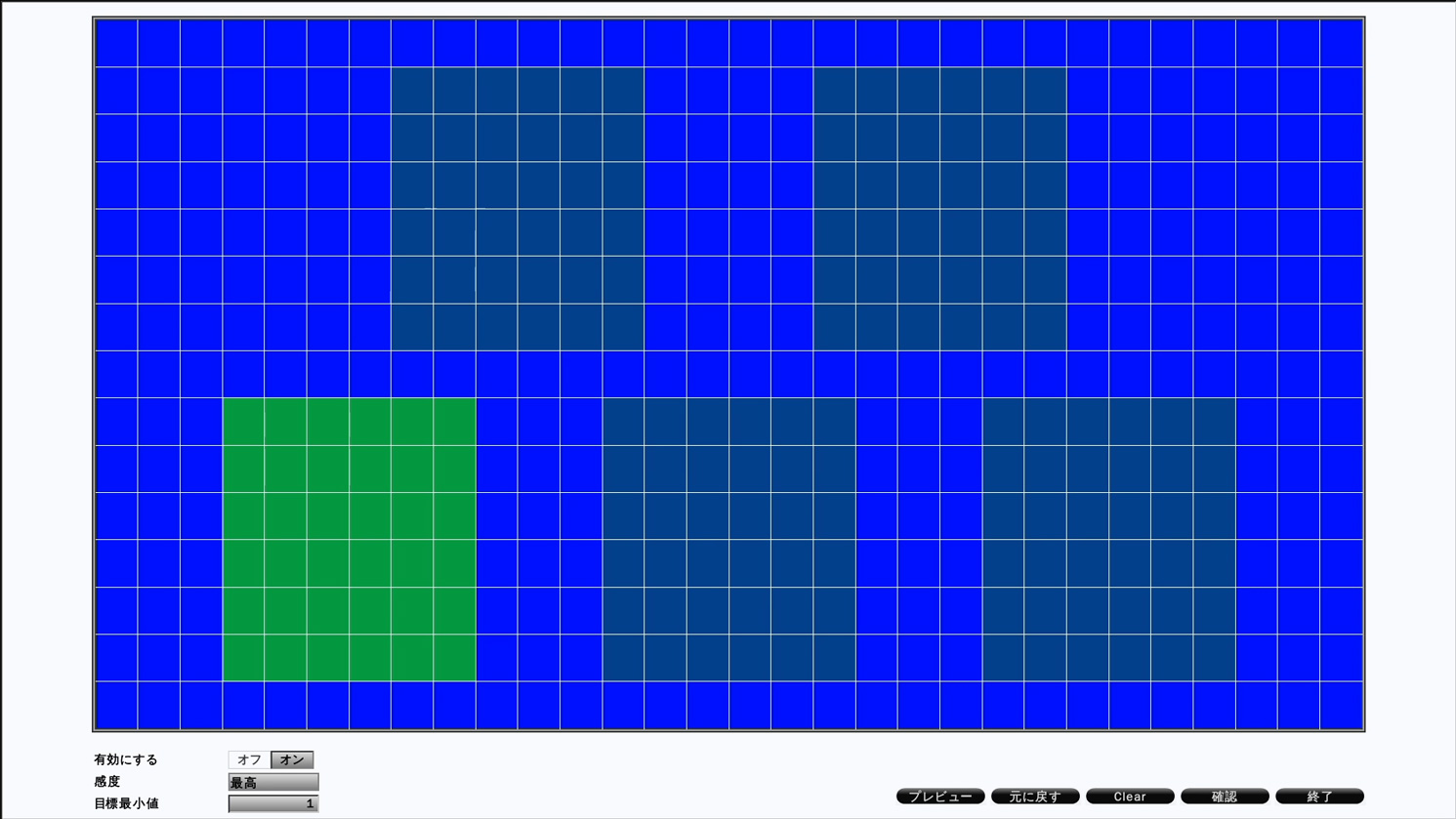

▲動体検知(モーションディテクト)録画設定画面とセンサーアラーム録画設定画面
・カメラ毎に動体検知エリア及び感度調節ができます。
・検知感度は6段階から調節できます。
・プリ録画(検知前録画)は0～5秒まで、ポスト録画(検知後録画)は0～255秒まで設定できます。

※動体検知のエリアは最大で5エリア設定することができます。
マウスをドラッグしてエリアを設定しますが、クリックしてしまうとそのコマが1エリアとされてしまいます。

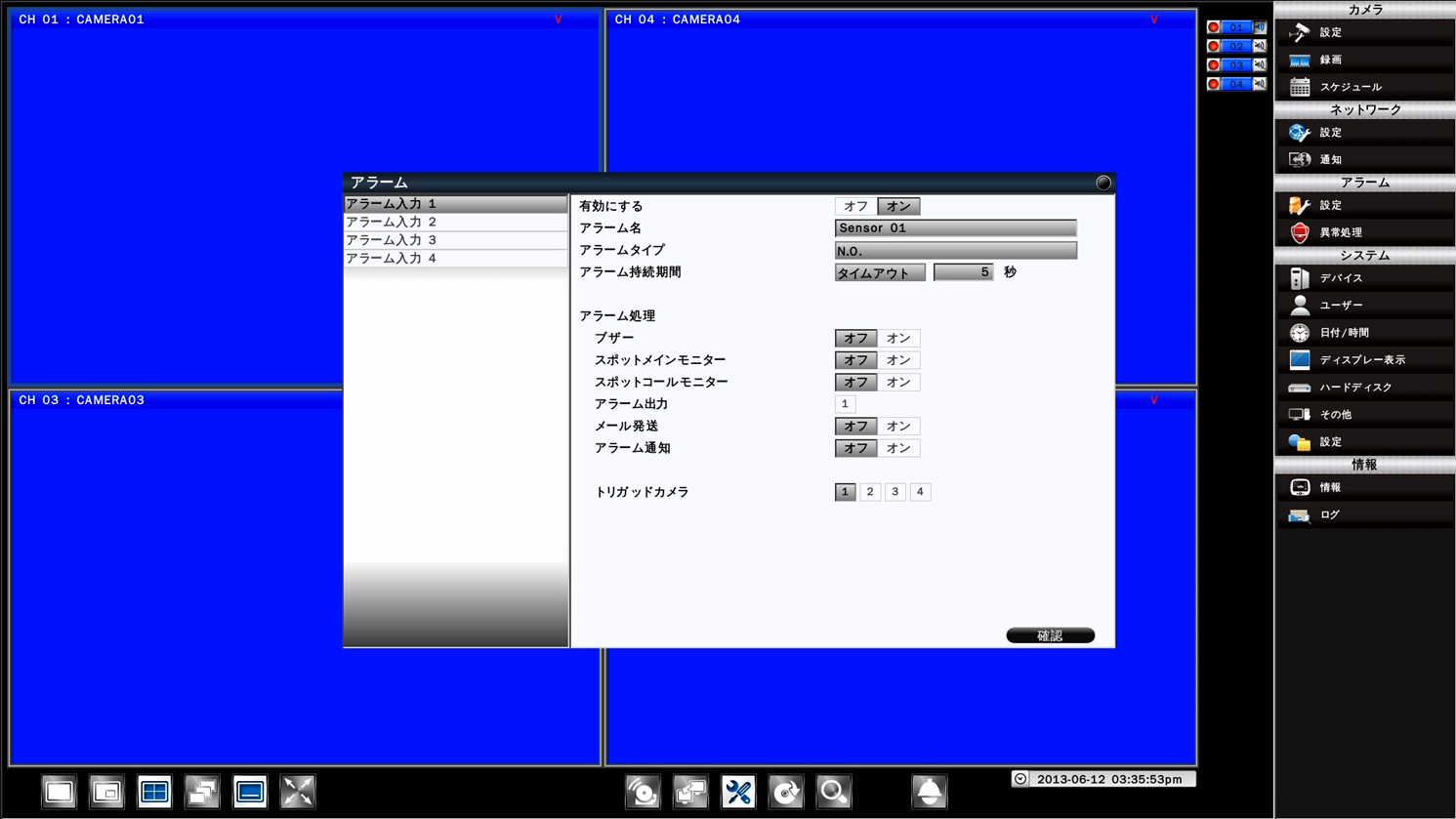

▲アラーム検知設定画面
各アラーム入力端子毎にアラーム検知の設定ができます。

※モーションディテクト機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

YHDR-04Gは日時を指定しての再生またはカレンダー・録画履歴から再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

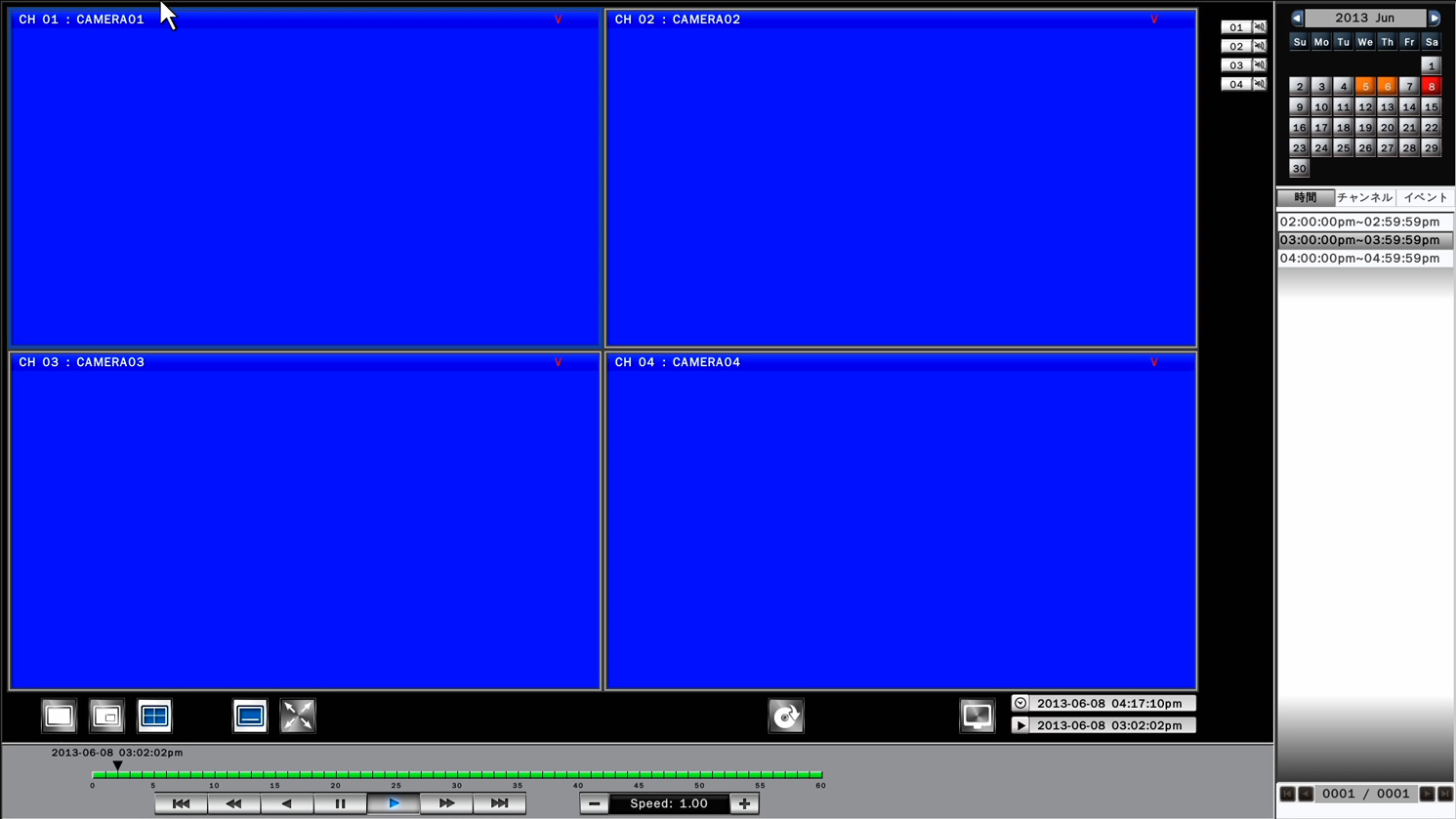

▲再生データ検索画面
録画データの再生時、カレンダー、時間軸からの検索ができます。

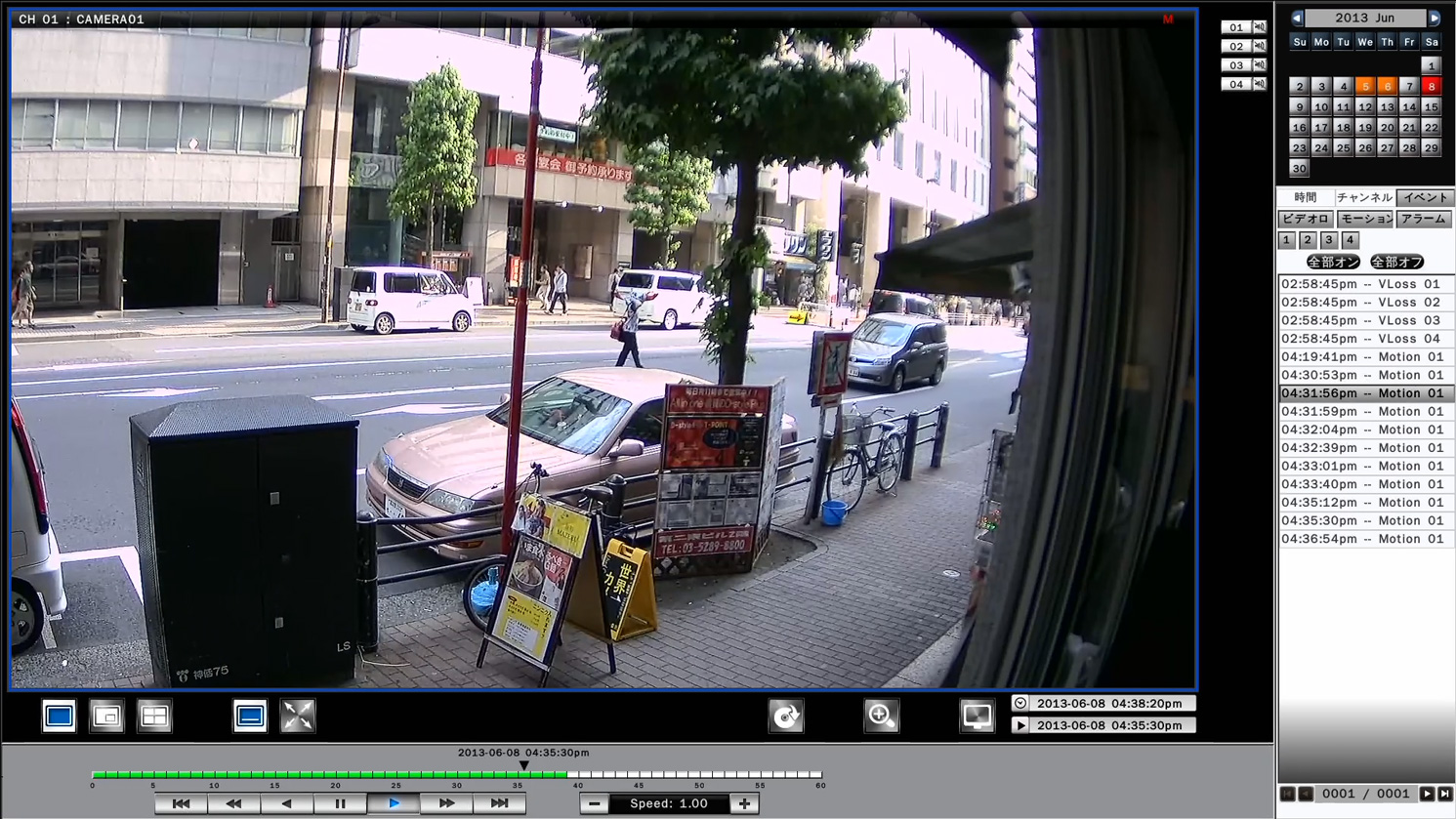

▲イベントサーチ画面
モーション録画、センサー録画のイベンチを検索して再生できます。

▲PAGE TOP

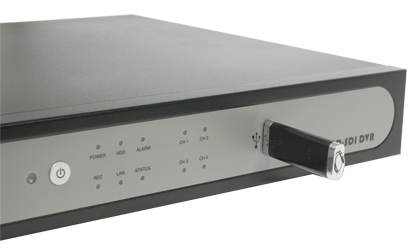

USBフラッシュメモリーへバックアップ

YHDR-04Gは重要な録画データをUSBフラッシュメモリーへバックアップすることができます。バックアップする際には専用ファイル形式で保存されますが、再生用ソフトウェアを添付することが出来るので再生用ソフトウェアを別途用意する必要なく再生を行うことができます。また、再生用ソフトウェアでファイル形式をAVI形式に変換できるので、AVI形式に変換することで汎用的なPC動画再生ソフトウェアで再生を行うこともできます。もちろんバックアップファイルには日付時刻が表示される為、証拠能力もしっかりと残ります。

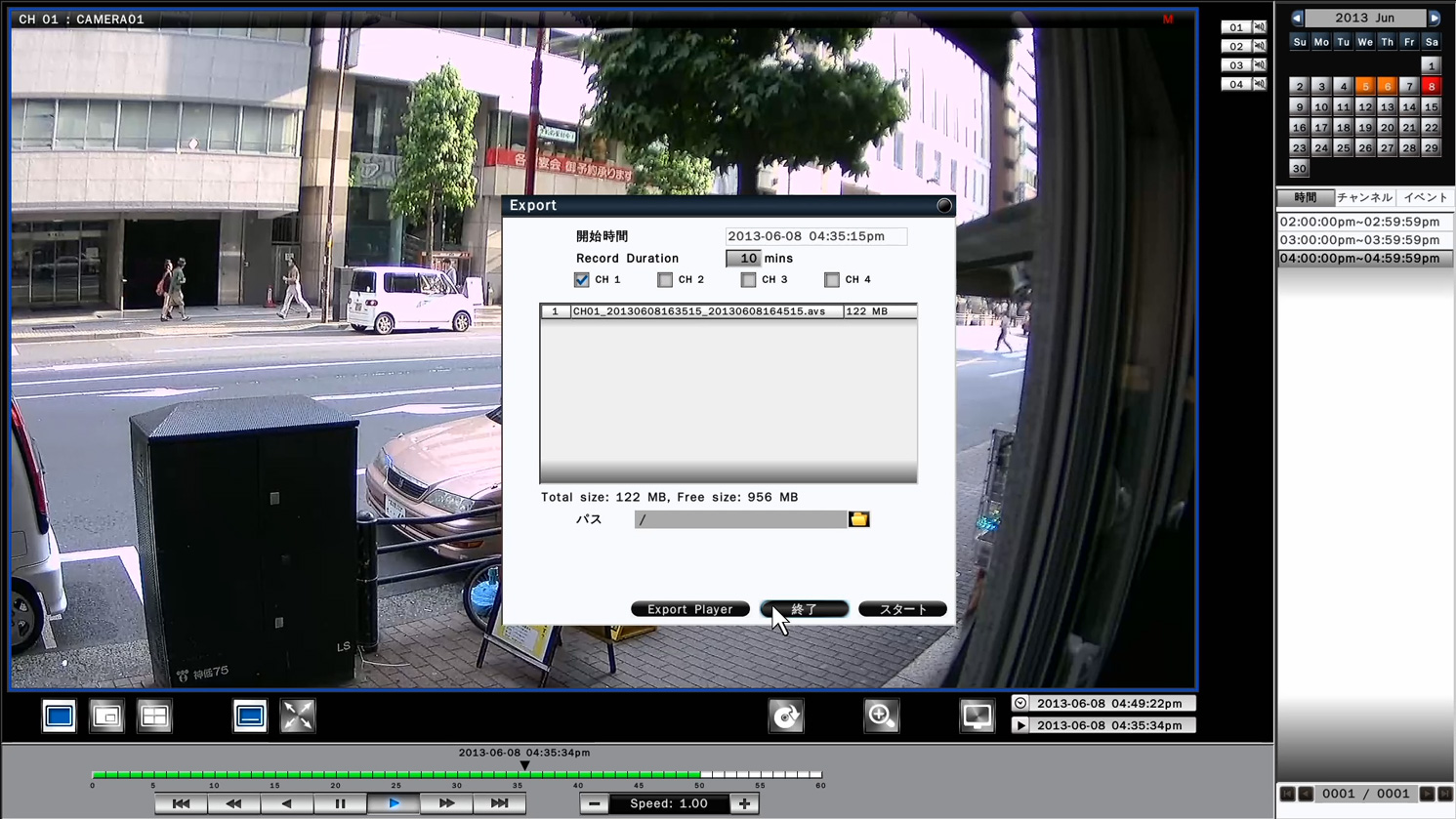

▲USBバックアップ画面
USBフラッシュメモリーへ録画データを手軽にバックアップできます。
また、再生用ソフトウェアの添付もこちらからできます。

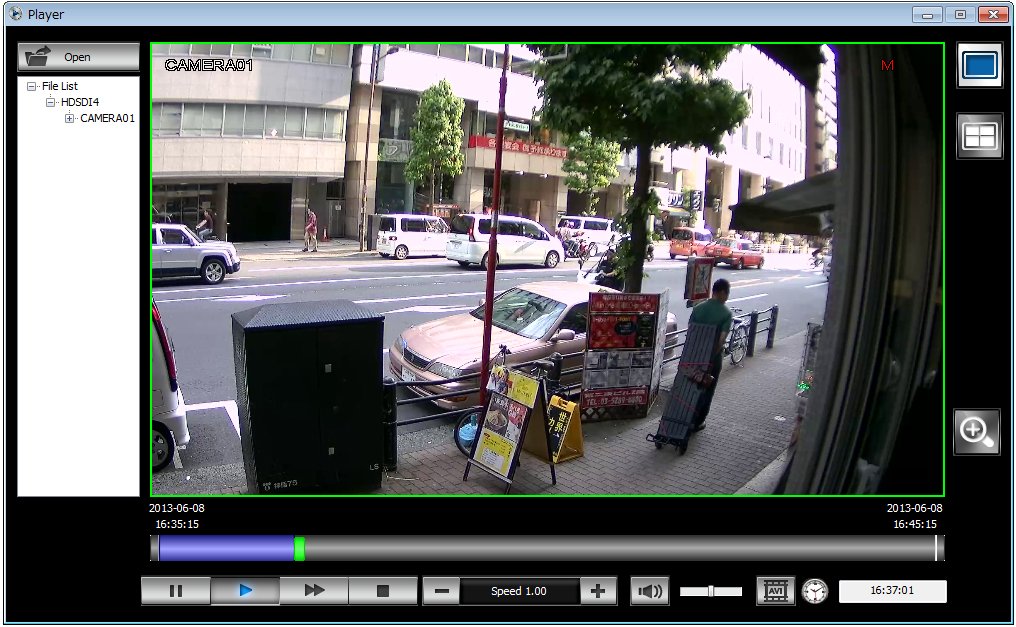

▲PCでの再生画面
USBバックアップを行ったファイルをPCで再生している画面イメージです。
動画の再生だけでなく、AVI形式へのファイル変換も手軽に行うことができます。

▲PAGE TOP

録画方法

YHDR-04Gで監視録画を行う際、スケジュール録画による録画設定が必要となります。スケジュール録画は曜日毎に設定ができ、各曜日毎に6パターンのスケジュールを組むことができます。録画方法は常時録画又はイベント(動体検知・アラーム検知)録画を組み合わせることができます。

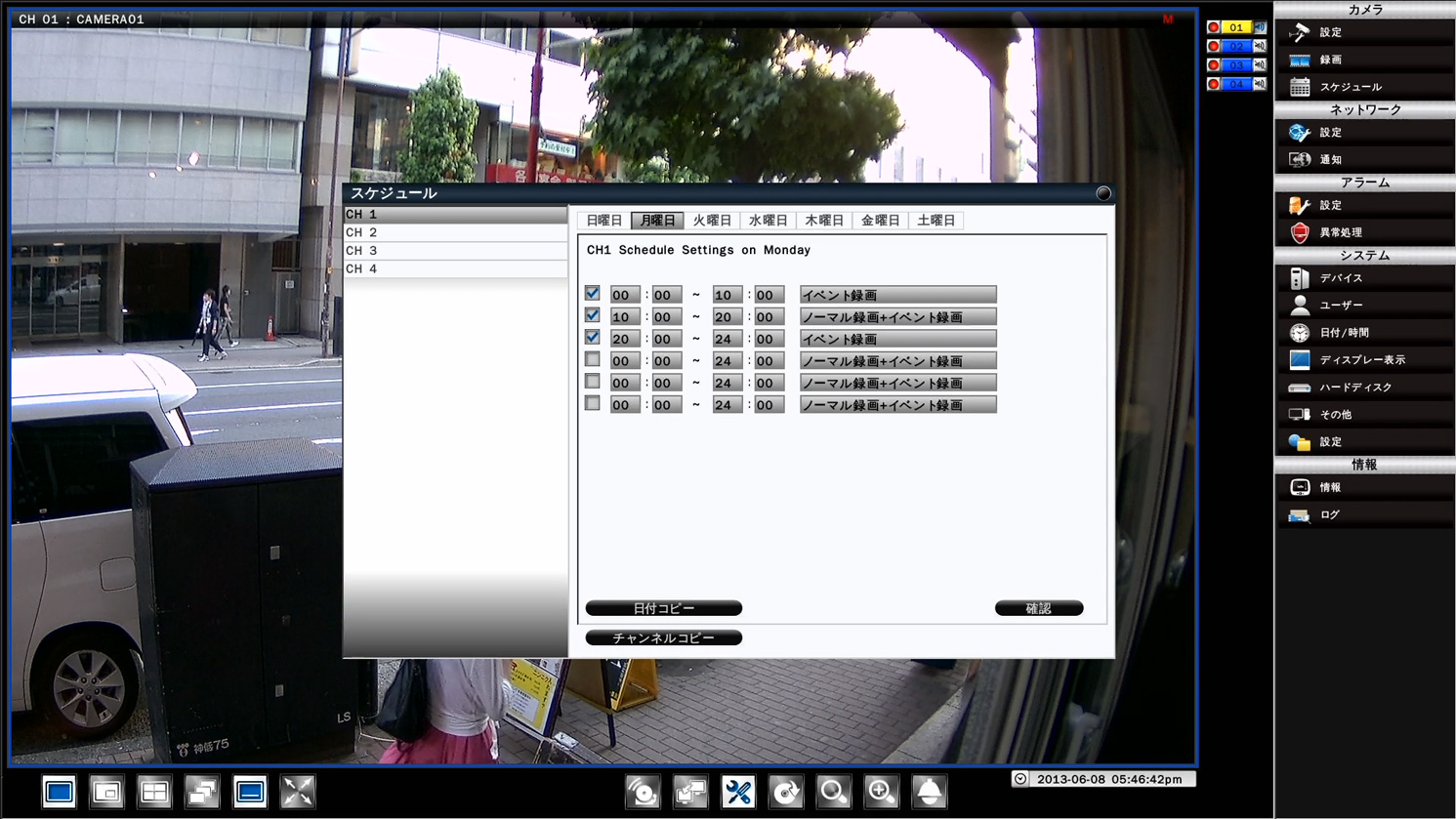

▲スケジュール設定画面

▲PAGE TOP

ネットワークによる遠隔監視機能

YHDR-G04はH.264動画配信によるネットワーク機能を搭載しているので、ネットワーク設定を行うことで遠隔地からモニタリングをしたりデータの再生を行うことができます。また、ネットワークを介して遠隔地から、YHDR-04Gで録画したデータの再生やバックアップ作業ができる他、YHDR-04Gを遠隔で設定することもできます。ネットワーク機能を使用する際はインターネットブラウザ(Internet Explorer)を使用して遠隔監視を行うことができます。

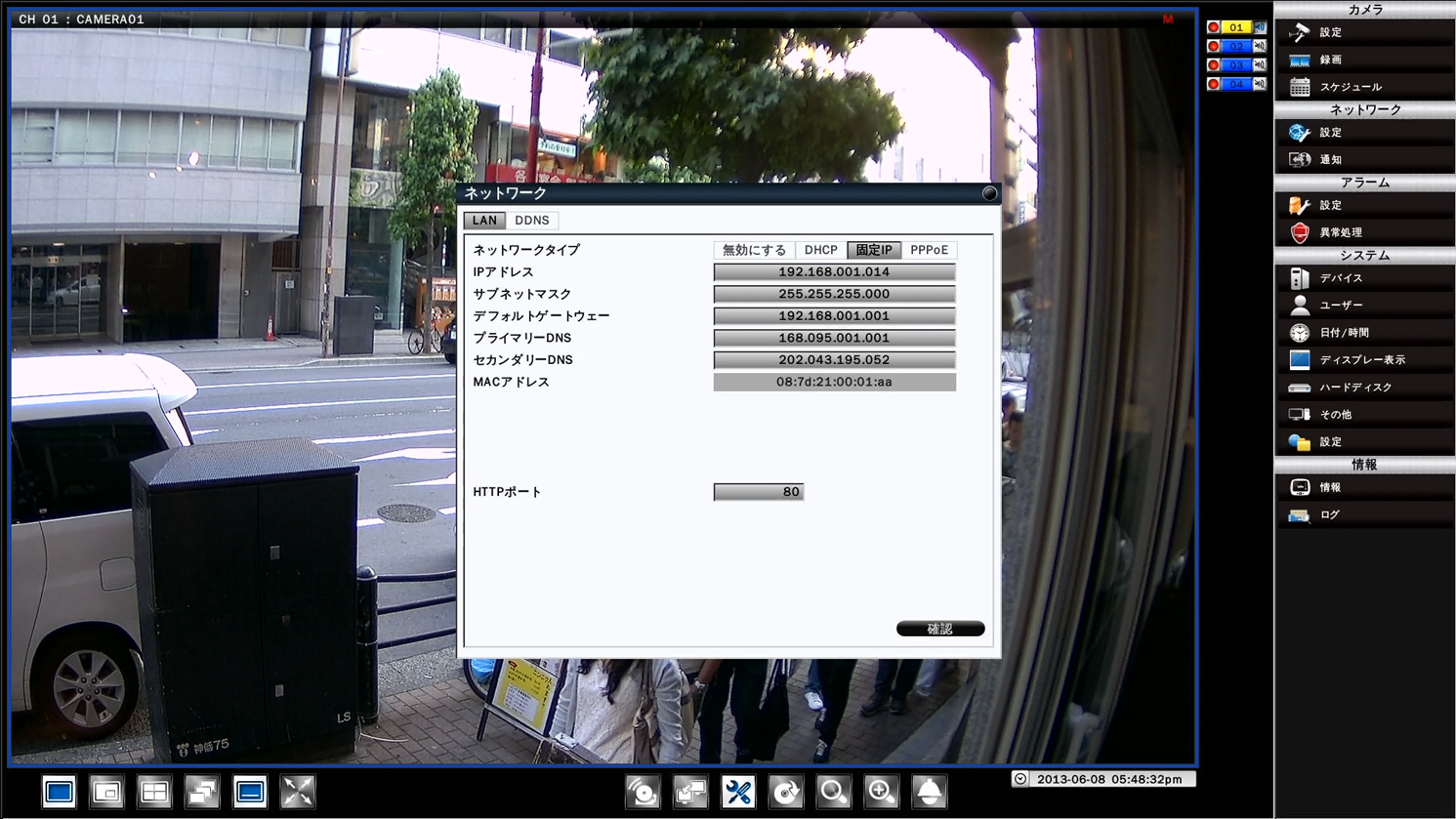

▲ネットワーク設定画面
YHDR-04G本体とブロードバンド環境でネットワーク設定を行うことで、
ネットワーク経由による遠隔監視が可能になります。

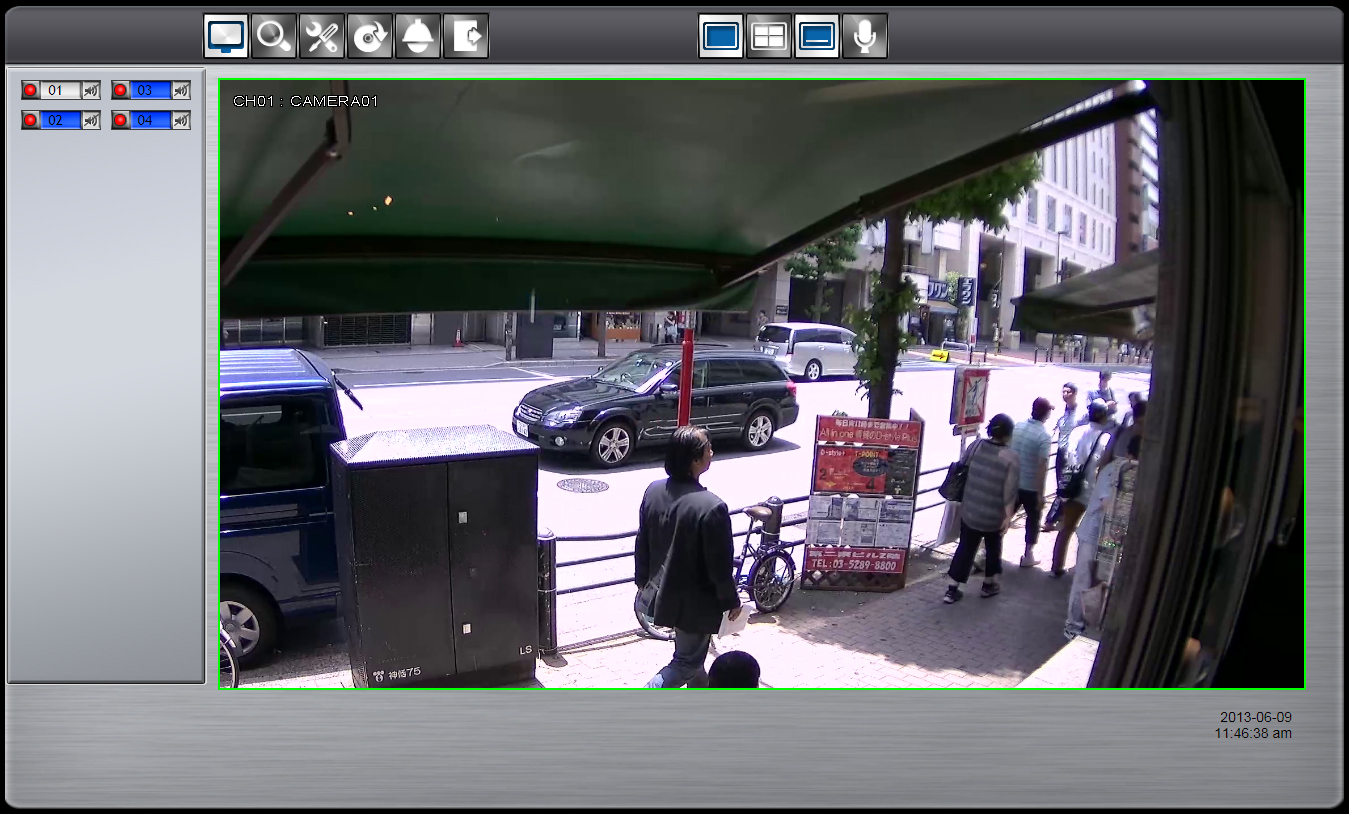

▲ネットワークライブ監視画面
ネットワークライブ監視ではH.264によるスムーズなライブ動画による監視を行うことができます。また、YHDR-04G側に音声マイクを取り付けた場合も良好な音質で伝送してくれます。ライブ監視画面ではスナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。

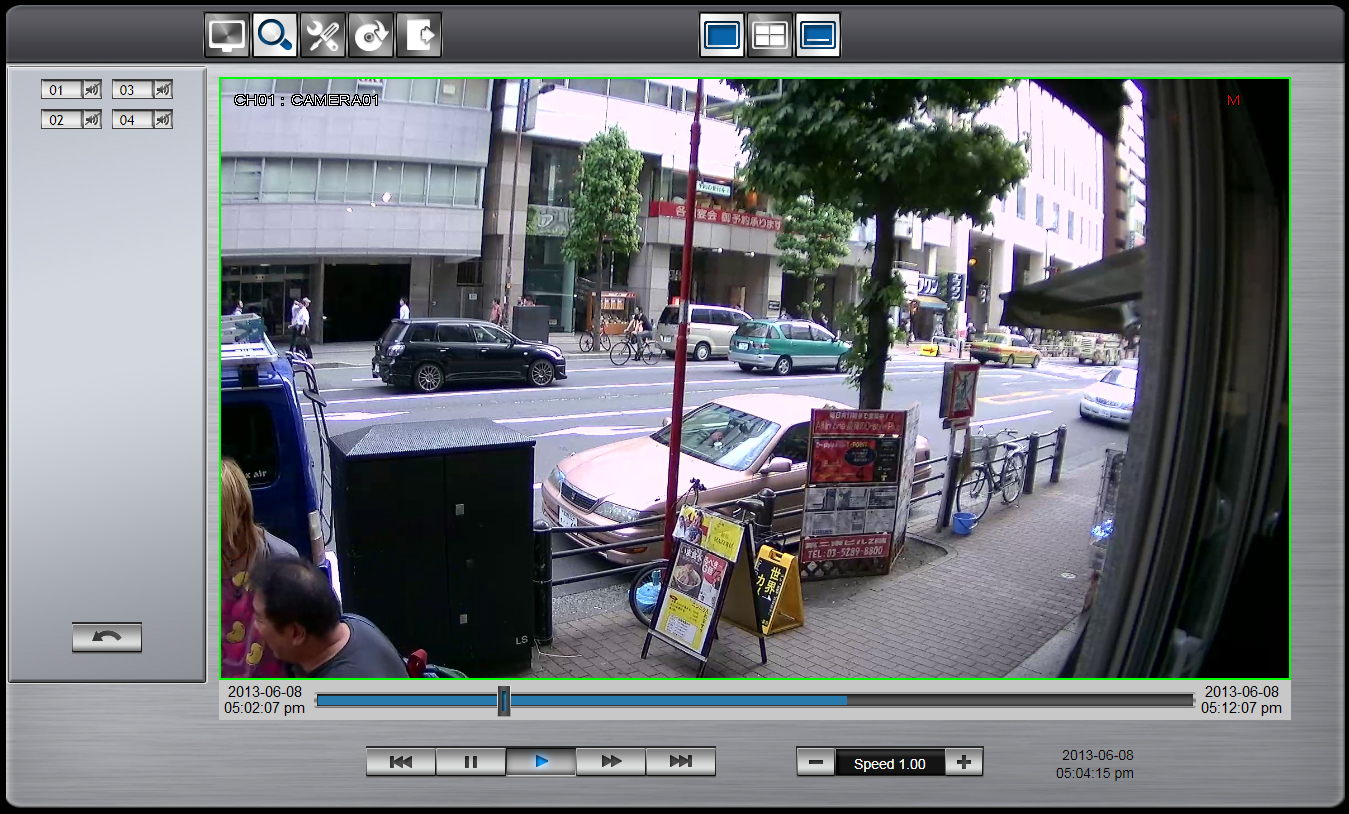

▲ネットワーク再生画面
ネットワーク再生画面ではカレンダーから日付を選択することで録画時間帯が表示されますので、
時間帯を指定することで再生を行うことができます。また、イベントリストからの再生も可能です。

▲ネットワーク経由による遠隔設定画面
ネットワーク経由でYHDR-04G本体の設定を変更することができます。(一部除く)
遠隔地から録画スケジュールの変更等もできます。

▲PAGE TOP

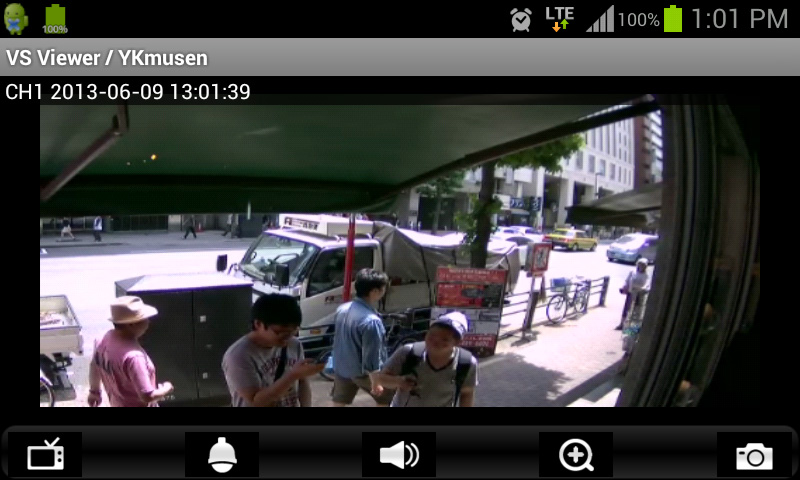

iPhone/Androidからのモニタリングに対応



YHDR-04GはiPhone/Android等のスマートフォンからのライブ監視に対応しています。専用アプリをインストールすることでスマートフォンによる遠隔ライブ監視を行うことができます。音声にも対応しているので、YHDR-04Gに集音マイクを接続することで遠隔地からスマートフォン経由で音声を聞くこともできます。

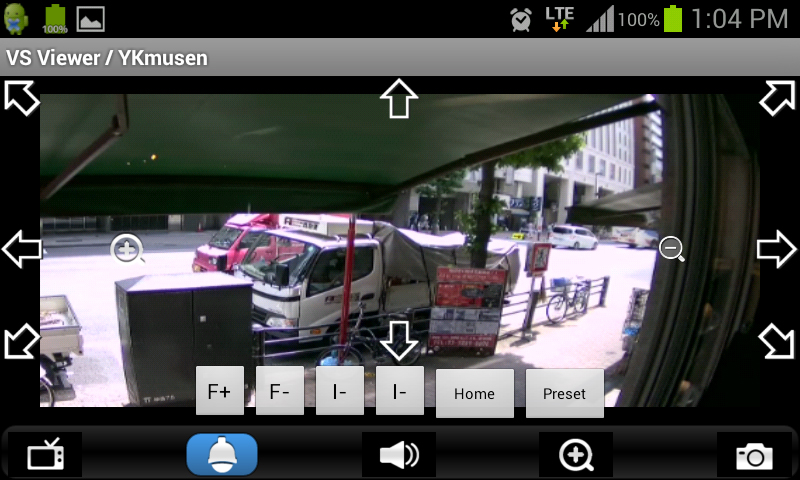

▲PTZ操作に対応
YHDR-04GにPTZカメラを取り付けることでスマートフォンからPTZカメラの遠隔操作を行うことができます。

▲スナップショット画像
スナップショット機能を搭載しています。
こちらの画像は実際にスナップショット機能を使って保存した画像です。

▲PAGE TOP

バックアップデータのAVI変換機能

YHDR-04Gはバックアップ時に録画データをAVI形式でバックアップすることができます。 AVI形式でバックアップすることで汎用的なパソコン動画再生ソフトで映像を再生することができます。もちろん専用ファイル形式でバックアップした後でもAVI形式に変換は可能です。実際にYHDR-04Gで録画した動画をAVI形式でバックアップしたサンプル動画をご用意しています。録画画質も含めて是非ご確認下さい。

YHDR-04Gで録画した実際の動画 (AVI形式/約54MB)

※サンプル動画はタイムスタンプ機能をオフにしている為、日付時刻が表示されていません。
タイムスタンプ機能をオンにすることで日付時刻を表示して録画できます。

HDMI出力とVGA出力機能をサポート

YHDR-04GはHDMI出力端子とVGA映像出力端子を備えています。
フルハイビジョンのテレビやパソコン用モニターで監視映像モニタリングすることができます。

▲PAGE TOP

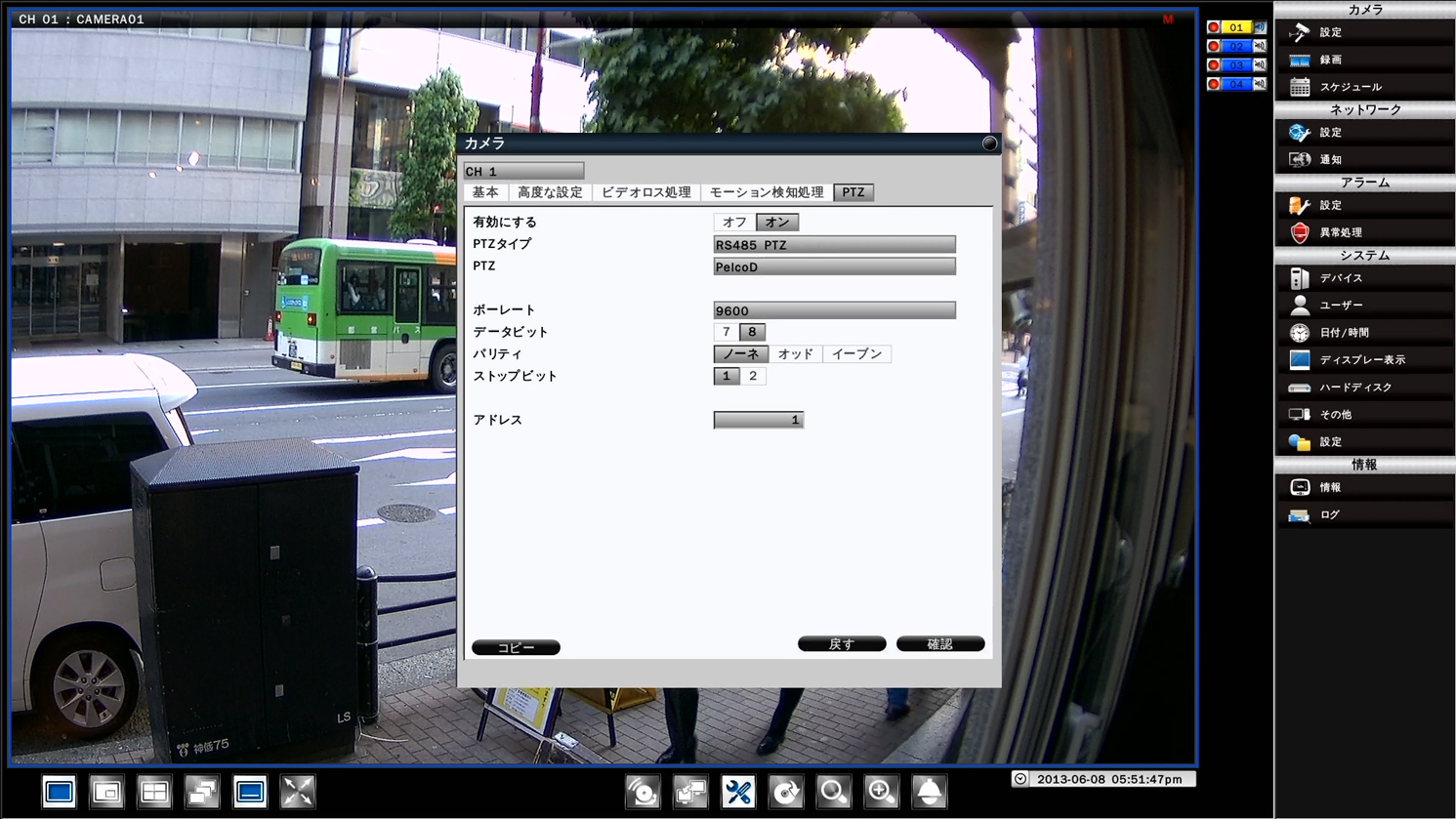

PTZコントロール機能

YHDR-04GはPELCO-P / PELCO-D等のプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでYHDR-04G経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。

▲PAGE TOP

カメラタイトル機能

YHDR-04Gはカメラ毎にタイトルを入力することができます。
また、ネットワーク経由で設定することで日本語入力にも対応しています。

▲PAGE TOP

自動復旧機能搭載

YHDR-04Gは停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。
※スケジュール録画設定が反映されます。

▲PAGE TOP

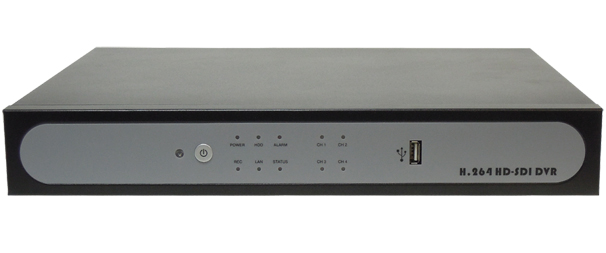

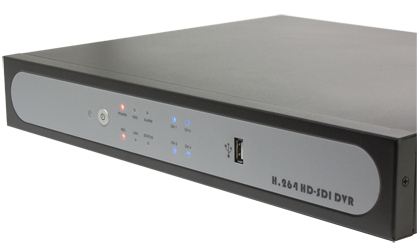

本体前面

本体前面に操作パネルと動作インジケーター、USB端子、赤外線リモコン受光部があります。

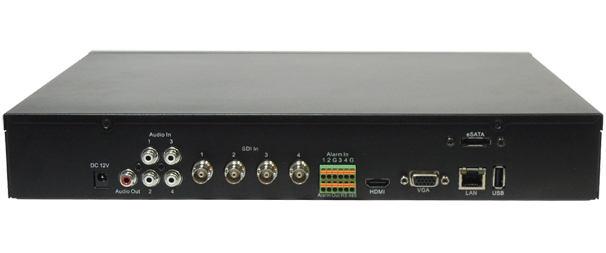

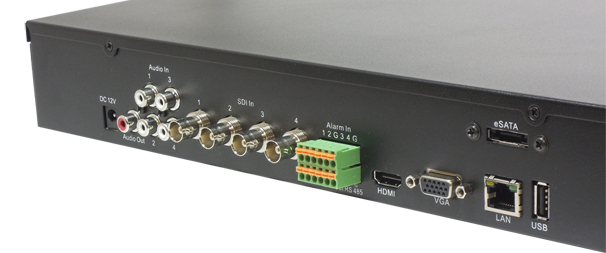

本体背面

本体左側から
・DC12V-電源入力端子
・音声出力端子(RCA-J)
・音声入力端子×4(RCA-J)
・HD-SDIカメラ映像入力端子×4(BNC-J)
・アラーム入出力端子×4系統
・RS485制御端子
・HDMI出力端子
・VGA端子
・LANポート
・eSATA端子
・USB端子

付属品

・USB光学式マウス
・赤外線リモコン
・ACアダプター+ACコード
・CD-ROM(CMS)
・取扱説明書

YHDR-04GはHD-CCTV/HD-SDI防犯・監視カメラを最大4台まで接続でき、それぞれのカメラ映像をフルハイビジョン解像度(1080p)で録画することができ、なおかつフル動画録画に対応した高性能HD-SDI監視用デジタルレコーダーです。1920×1080のフルハイビジョン高解像度録画が可能なのでアナログ防犯・監視カメラでは判別出来なかったものが判別可能になる等の大きなメリットがあり、フル動画録画をすることで素早い動きにも対応した録画を行うことができます。また、搭載するHDDは標準では2TBとなりますが、オプションで4TBまで拡張することが出来るので高解像度映像を長期間録画することもできます。

具体的な性能としてまず録画性能についてですが、動画圧縮方式には高画質・高圧縮を実現したH.264を採用しており、フルハイビジョンの高解像度録画でも長期間の監視録画を可能にしています。録画解像度は最大で1920×1080のフルハイビジョン解像度に対応し、録画フレームレートは各カメラ毎に最大30fpsとなります。つまりカメラ4台接続時にカメラ4台の映像をフルHD画質でフル動画録画を行うことができる優れた動画録画性能を備えていることになります。

また、HD-SDIカメラはプログレッシブスキャン方式となり、YHDR-04Gもプログレッシブ録画に対応しているのでインターレース縞が発生せずに動きのある被写体でも安定した映像で録画することができます。夜間撮影時や早い動きの被写体ではカメラ性能の問題で映像がブレてしまうことはありますが、静止画取り込みにも強い設計と言えるでしょう。録画フレームレートは1fps～30fpsまでカメラ毎に振り分けることができる為、長期間の録画を行いたい場合はフレームレートを下げ、早い動きの被写体を捉えたい場合はフレームレートを上げた録画をすることができ、ご使用環境に合わせた設定で録画を行っていただくことができます。

次に機能面では各メニュー表示はアイコンを含めた日本語表示になっており、優しいフォントで見やすいGUI(グラフィカルユーザーインターフェイス/メニュー画面)に仕上がっており、細かな設定も難なく行うことができます。操作はUSBマウスと赤外線リモコンに対応します。特にUSBマウスで操作を行うことを主に設計されている為、操作を行う際はマウス操作が一番扱いやすくなっています。

録画方法は曜日、時間毎に録画できるスケジュール録画による録画管理となり、連続録画、イベント録画(動体検知録画、センサー録画)による録画に対応します。監視録画を行う上で需要の多い動体感知機能は細かなエリア設定が可能であり、設置場所に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。

この他にも最大4入力までの音声を記録することも可能なので音声を含めた監視録画を行いたい場合にも最適です。再生時の検索能力も高く、カレンダー検索による時間軸からの再生とイベント履歴からの再生を行うことができます。録画データのバックアップはUSBバックアップとネットワーク経由によるバックアップ作業が可能です。基本的にはUSBメモリーへのバックアップが多くなると思いますが、バックアップ作業もエクスポート機能により手軽に行うことができます。

また、YHDR-04Gはネットワーク遠隔監視機能を搭載しているのでブロードバンド環境と固定IPアドレス又はDDNSを利用することでネットワーク経由による監視が可能になります。ネットワーク監視機能はInternet Explorerのブラウザにより行いますが、ネットワーク監視時はライブ監視を始め、録画データの再生、バックアップ、YHDR-04Gの設定を遠隔で行うことができます。動画配信はH.264による配信になるので良好なライブ監視を行うことができ、YHDR-04G側に音声マイクを接続している場合は周囲の音声も聴くことができます。また、YHDR-04Gではスマートフォンでも専用アプリをダウンロードすることで遠隔モニタリングが可能になります。ネットワーク経由でライブ監視を行う際でもHD画質でご覧いただくことができるので、ネットワーク経由での監視能力も優れていると言えます。

このようにYHDR-04Gは優れた録画能力を備えたHD-CCTV/HD-SDI防犯・監視カメラ用の録画装置です。弊社従来お取り扱い品の「HDVR-J2704」を始め、様々なHD-CCTV/HD-SDIカメラ用の監視用デジタルレコーダーの他機種と比較してもYHDR-04Gは動画録画性能も含め、非常に高画質で録画できる為、画質を重視した録画を行いたい場合に大変お奨めの録画機器です。

4chフル動画録画対応HD-SDI監視用デジタルレコーダー YHDR-04G 録画時間の目安

YHDR-04Gの録画時間目安表をPDFファイルにてご用意致しております。
下記よりダウンロードしていただけますので録画時間の目安としてご参考になさってください。

YHDR-04G録画時間目安表ダウンロードはこちら

※録画時間目安表の録画時間はあくまでも目安ですので誤差がある場合があります。
　動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。
※録画時間は2TB HDDの場合です。4TBの場合は2倍になります。

4chフル動画録画対応HD-SDI監視用デジタルレコーダー YHDR-04G 製品仕様

システム	OS	Embedded Linux (フラッシュメモリにビルドイン)
	操作	USBマウス、赤外線リモコン、PCによる遠隔操作
映像	映像圧縮方式	H.264
	映像入力	HD-SDI(BNC-J)×4
	映像出力	HDMI×1 (1920×1080p60)、VGA（up to 1920×1080、60Hz)
音声	音声入力	RCA-J×4
	音声出力	RCA-J×1
ディスプレイ	ディスプレイモード	フルスクリーン / 分割画面 / PIP / シーケンシャル
	シーケンス	1秒～255秒
	OSD	日本語GUI (グラフィカルユーザーインターフェース)
録画	録画モード	連続録画、スケジュール録画、動体検知録画、アラーム録画
	録画フレームレート	1～30fpsで設定可能 4ch合計最大120fps フルHDですべてのカメラを30fpsのフル動画録画することが可能
	録画解像度	1920×1080(フルHD) / 1280×720(HD) / 960×540(QFHD) / 640×360(NFHD) / 480×270(HFHD)
	録画画質	10段階で設定可能
	プレ録画	1～5秒
	ポスト録画	1～255秒
再生 バックアップ	ディスプレイモード	フルスクリーン / 分割画面
	再生操作	再生 / 一時停止 / 停止 / 早送り / 巻戻し / ファイル送り ファイル戻し
	再生検索	カレンダー / 時間帯・時間軸 / アラームリスト
	バックアップ	USBフラッシュメモリー / 遠隔バックアップ
ネットワーク	インターフェイス	RJ-45 (ギガビット・イーサネット対応)
	プロトコル	TCP/IP、SMTP、DHCP、DDNS、PPPoE、UDP、SSL、RTP、RTSP、NTP
	ブラウザ	Internet Explorer 7以降 ( Windows OS)
	モバイル	iPhone / Android スマートフォン端末 (専用APPを利用)
	機能	PCからはHD画質によるライブ監視(音声可)、録画再生、 PTZ制御、設定変更等 モバイルからはライブ監視(音声可)、PTZ制御
記録媒体	内蔵HDD	2TB HDDを標準搭載 ※オプションで2TBを2基搭載して4TBに増設可能
	外付けHDD	e-SATA
I/O	USB	2ポート (USB光学マウス用、USBバックアップ用)
	アラーム	4アラーム入力端子、1アラーム出力端子
	RS485	Pelco D / Pelco Pのプロトコルに対応
	IRコントロール	赤外線リモコン
セキュリティ	ウォーターマーク	あり
	ユーザー権限	3レベルによるアクセス権限
その他	電源	DC12V/5A
	外形寸法	W435×H55×D367(mm)
	重量	約2.5kg
	動作温度/湿度	0～40℃/10%-90%
同梱内容		YHDR-04G本体 ACアダプター/ACコード 光学式USBマウス 赤外線リモコン 取扱説明書(製品保証2年)

4chフル動画録画対応HD-SDI監視用デジタルレコーダー YHDR-04G オプション品のご案内

HDMIケーブル HDMIケーブルや同軸ケーブル等は別売となっております。 必要となるケーブルは別途お買い求め下さい。
