4ch HD-SDI監視用デジタルレコーダー
HD-SDIカメラ4台までの映像をハイビジョン録画可能！

型番：HDVR-J2704

※販売終了しました。ありがとうございます。

→HDVR-J2704 主な機能と特徴
→HDVR-J2704 のご紹介
→HDVR-J2704 録画時間目安
→HDVR-J2704 製品仕様
→HDVR-J2704 オプション品

4ch HD-SDI監視用デジタルレコーダー HDVR-J2704 主な機能と特徴

※こちらの製品は展示品の為、多少の傷・汚れがあります。
また外箱に傷などがありますのであらかじめご了承下さい。
なお、HDDは新しい物に交換したうえで出荷させていただきます。

4台までのHD-CCTV/HD-SDI防犯・監視カメラをフルハイビジョン録画

HDVR-J2704はHD-CCTV/HD-SDI防犯・監視カメラを最大4台まで接続でき、それぞれのカメラ映像をフルハイビジョン解像度(1080p)で録画することができます。フルハイビジョンの高解像度録画が可能なのでアナログ防犯・監視カメラでは判別出来なかったものが判別可能になる等の大きなメリットがあります。また、録画フレーム数は最大30fps※となります。

※録画フレーム数について
HDVR-J2704はカメラ毎に録画フレーム数を割り当てることができますが、カメラを1台しか接続していなくても30fpsのフル動画録画は出来ず、最大でも7fpsの録画フレーム数にしか設定する事が出来ません。

プログレッシブ高画質録画

アナログ防犯・監視カメラで主流となっている撮影方式のインターレース方式だと動きのない被写体はくっきりとした高画質な映像を記録・再生できる一方で動きのある被写体を記録・再生した場合には、輪郭にギザギザとしたノイズ（インターレース縞）が発生してしまいます。 HD-CCTV/HD-SDI防犯・監視カメラはプログレッシブスキャン方式を採用している為、動きのある被写体に強く、輪郭もなめらかでインターレース縞が発生せず、動きのある被写体をくっきりと確認することができます。HDVR-J2704ではプログレッシブ高画質録画が可能なので、録画データを再生した時に再生画面を一時停止にした際、安定した映像をご覧いただくことができ、もちろんスナップショットで静止画保存した場合にも高画質で保存することができます。

※低照度下での撮影時や早い動きの被写体では残像のようなブレが発生する場合があります。

H.264による高画質・長時間録画を実現

HDVR-J2704は動画圧縮方式に先進の動画圧縮方式であるH.264を採用しています。
H.264では高画質且つ高圧縮が可能なので、高画質で長期間の監視録画を実現します。

▲PAGE TOP

大容量2TB HDDを標準搭載

HDVR-J2704は2TBの大容量ハードディスクを標準搭載しています。
2TBでカメラ4台を最高画質/7fpsで録画した場合、約2週間の録画が可能です。
また、長期間録画を行いたい方向けに4TB、6TBモデルもラインナップしております。

▲PAGE TOP

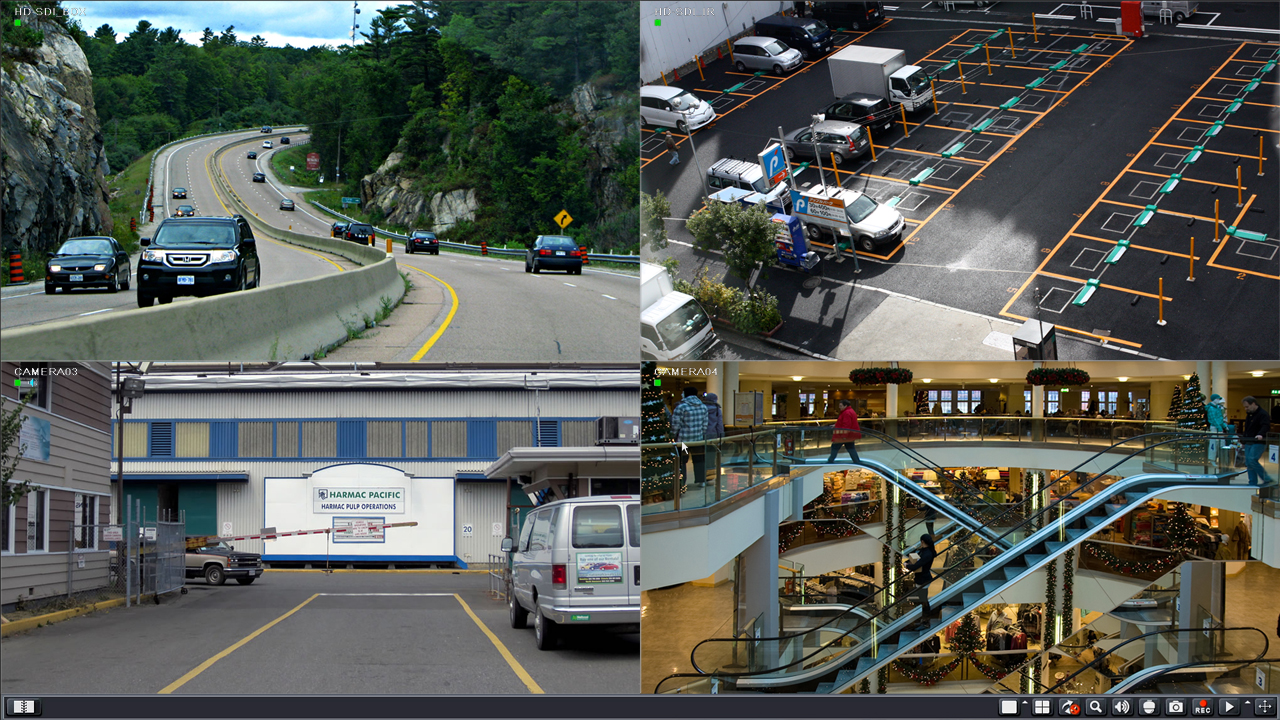

4入力対応・4分割器搭載

HDVR-J2704は画面4分割器を搭載し、最大4台までのHD-CCTV/HD-SDIカメラの接続が可能です。各1台ずつのカメラ映像はもちろんの事、画面分割をして4台までのカメラ映像を同時にモニターしたり、録画することができます。また、0～60秒(5秒単位で設定可能)のカメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

HDVR-J2704は録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。
録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

HDVR-J2704は音声4入力・音声1出力端子を搭載。
映像だけでなく音声の記録を行なう事も出来ます。

・音声4入力時は全ての音声を録音可能です。
・ネットワーク遠隔監視時には遠隔地から音声を聴くことができます。

▲PAGE TOP

3つの操作方法に対応

HDVR-J2704の操作は本体操作パネルと赤外線リモコン、USBマウスに対応しています。特にUSBマウスでは操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。

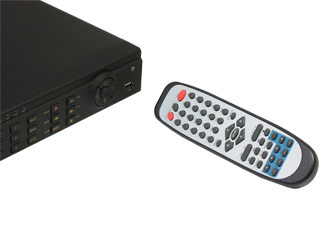

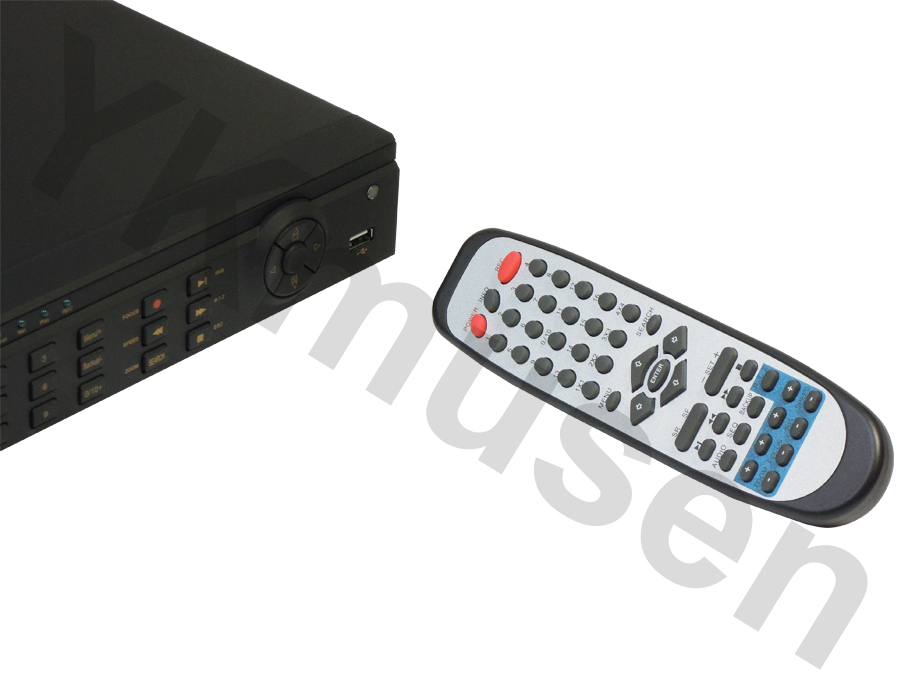

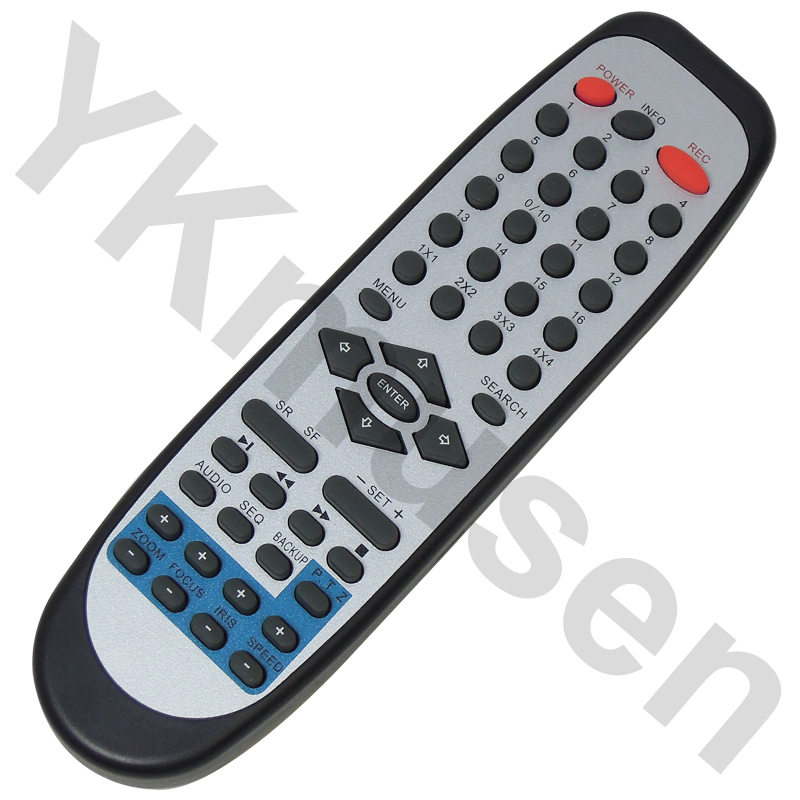

▲赤外線リモコン、USBマウスでの操作に対応。

▲PAGE TOP

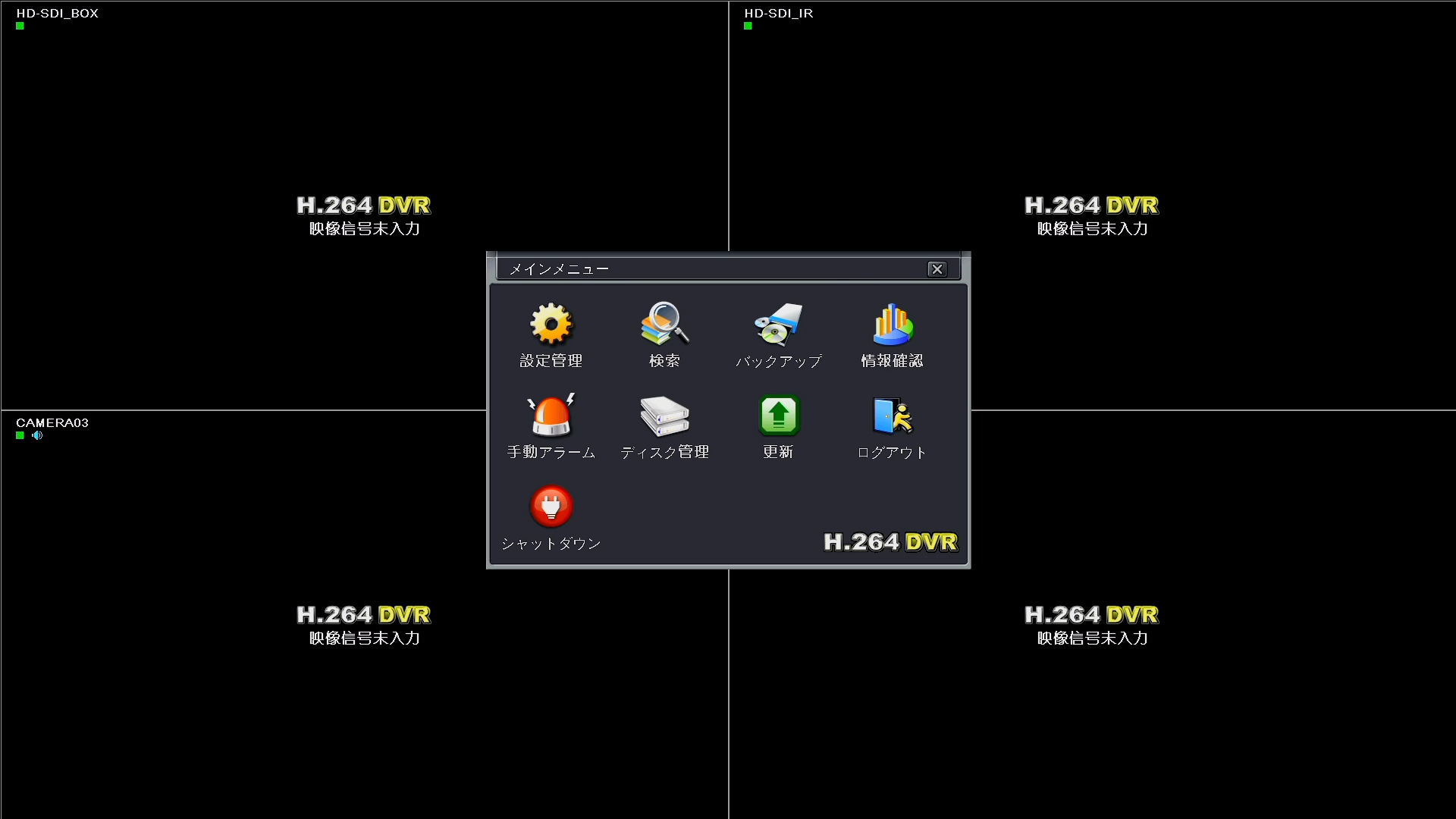

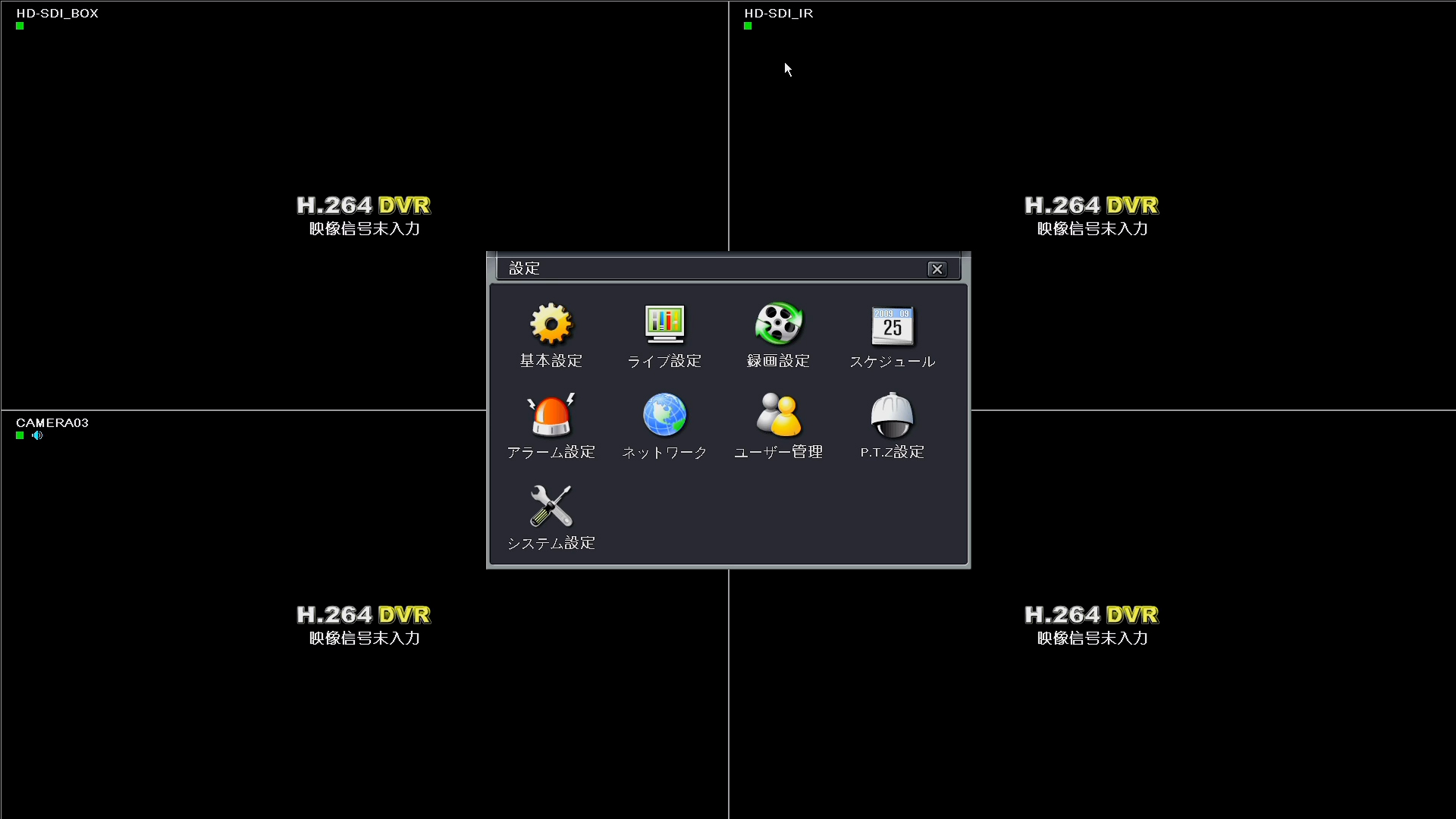

日本語メニュー表示で分かりやすく

HDVR-J2704のメニュー表示は日本語表示なので直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

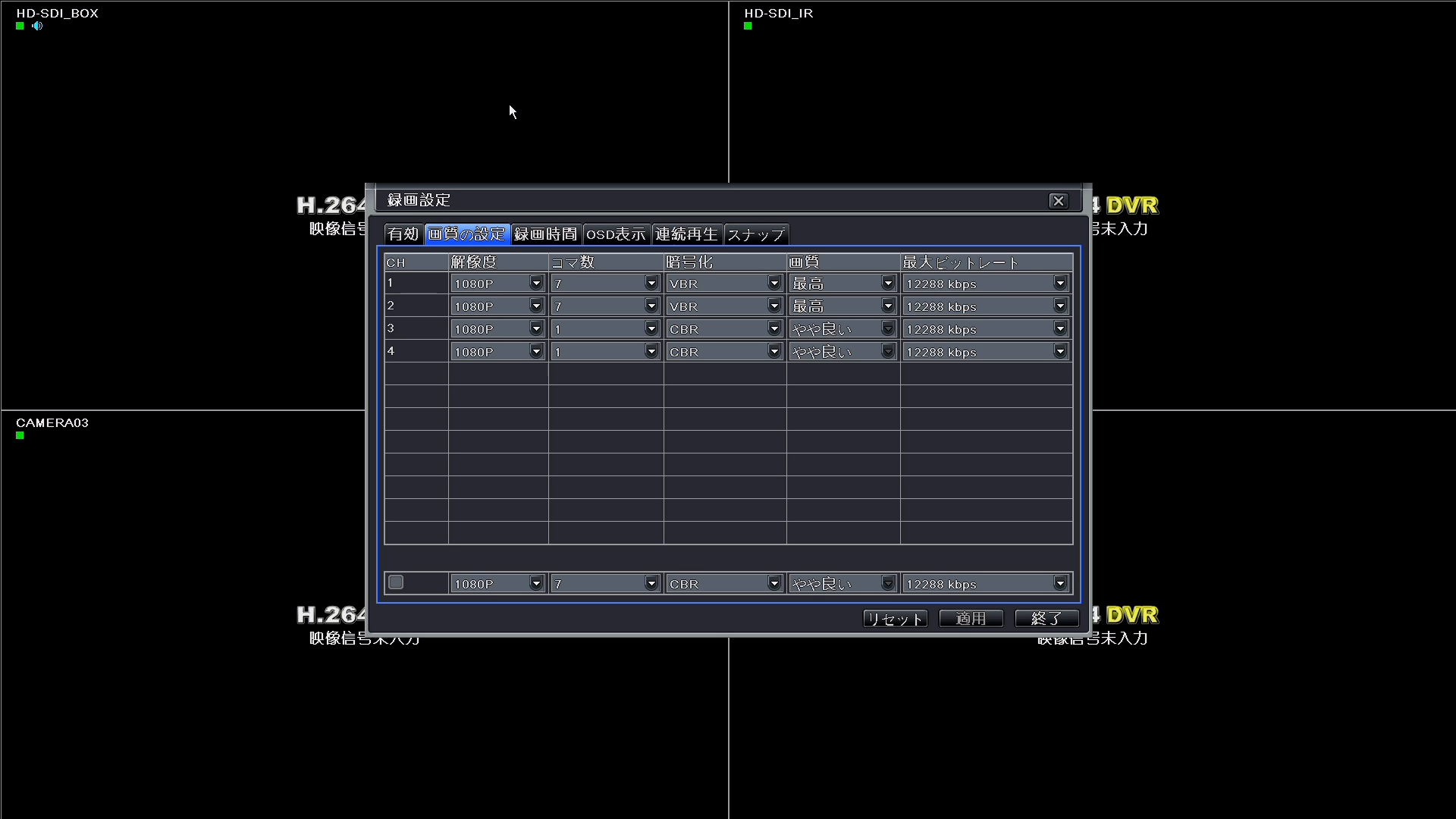

録画画質、録画フレームレートを個別設定可能

DVR-J2704は録画画質、録画フレームレートをカメラ毎に設定することができます。これにより重要な監視場所は録画画質や録画フレームレートを上げ、あまり重要ではない場所は録画画質や録画フレームレートを下げる等、カメラ毎に最適な録画設定を行うことができ、結果として録画容量の節約にも繋がります。

■録画解像度
1080P固定
■コマ数(録画フレームレート)
1～7fpsから設定可能
■暗号化(録画画像ビットレートを設定)
・VBR(可変ビットレート)
高画質で録画可能ですがファイル容量が大きくなります。
・CBR(固定ビットレート)
常に一定のビットレートで録画するので、録画容量の計算がしやすくなりますが、録画品質は劣ります。
■画質(VBR時のみ設定可能)
6段階で設定可能
■最大ビットレート
録画時の最大ビットレートを設定

▲PAGE TOP

センサー録画と動体検知(モーションディテクター)録画機能を搭載

HDVR-J2704は動体検知(モーションディテクター)機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。モーションディテクター録画機能では、動体を感知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので再生作業の効率を上げる事ができます。また、外部センサーを取り付けてセンサーアラーム録画を行うことも出来ます。

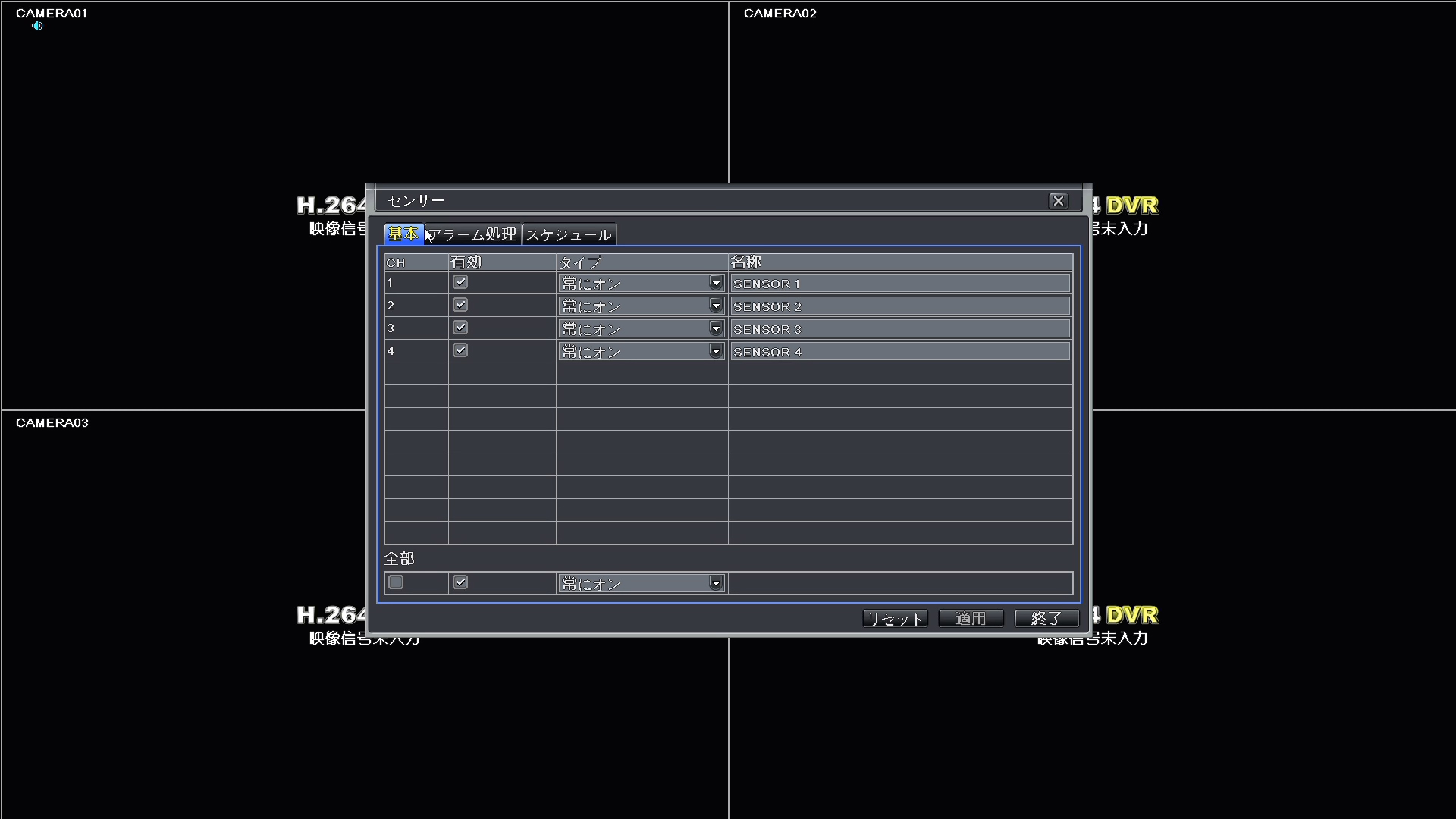

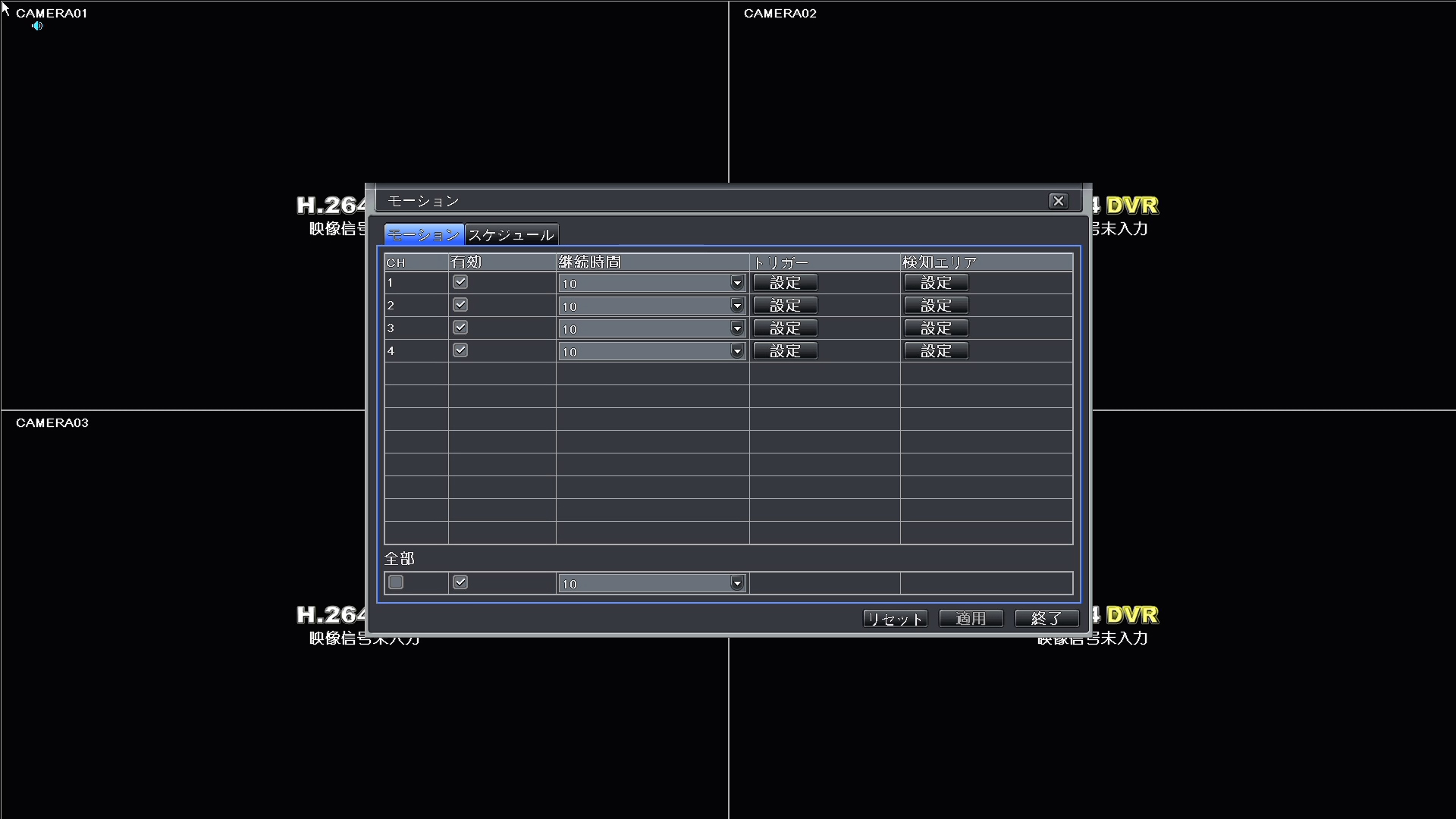

▲動体検知(モーションディテクト)録画設定画面とセンサーアラーム録画設定画面
・カメラ毎に動体検知、センサー設定ができます
・検知前録画は5秒固定
・検知後は10、15、20、30、60、2×60、3×60、5×60秒から設定できます

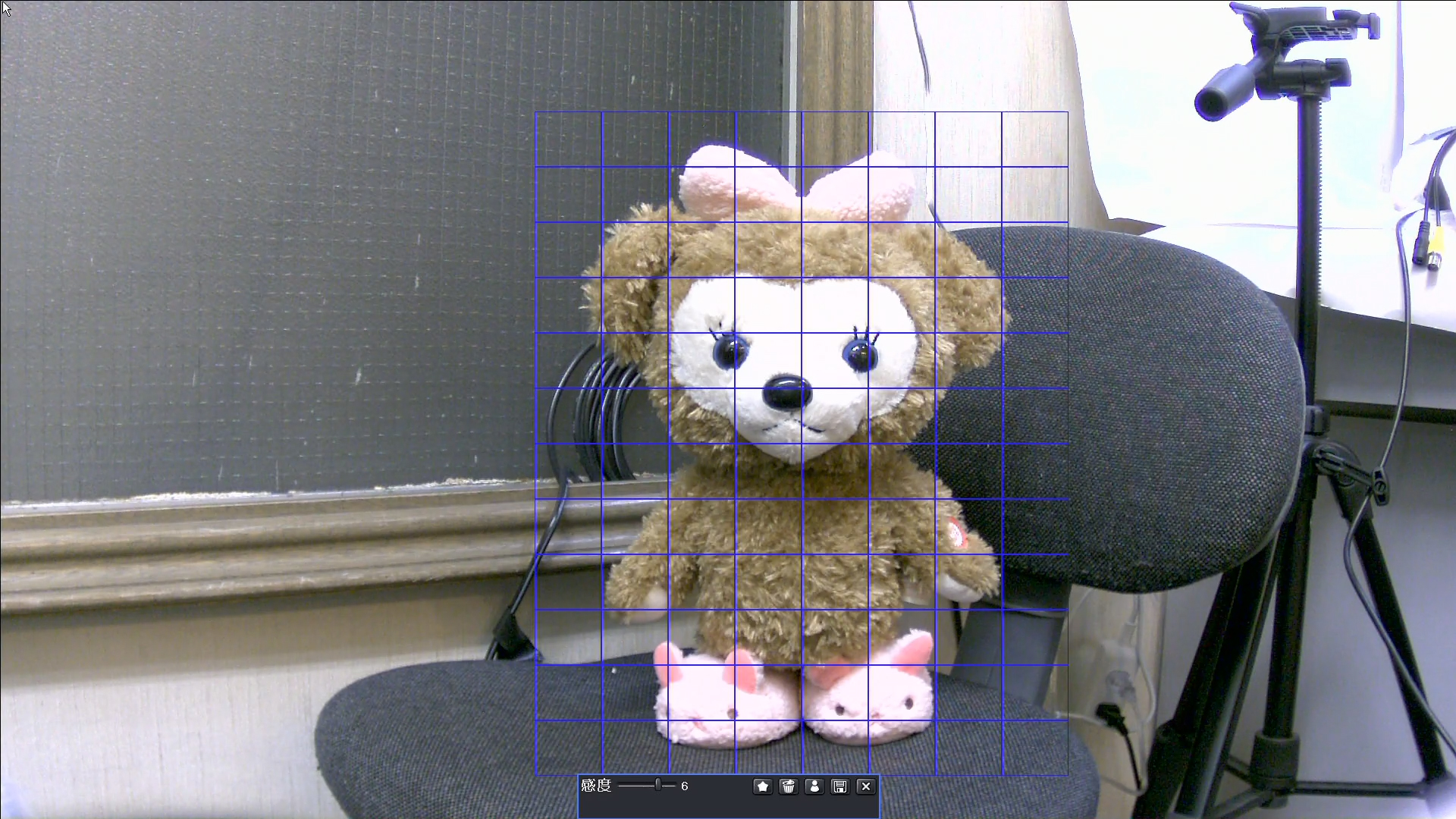

▲動体感知(モーションディテクト)エリア設定画面
各カメラ毎に動体感知エリアを設定できます。感知エリアは横22×縦15セル毎に設定ができます。

※モーションディテクト機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

▲PAGE TOP

簡単検索再生でスピーディーな再生

HDVR-J2704は日時を指定しての再生またはカレンダー・録画履歴から再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

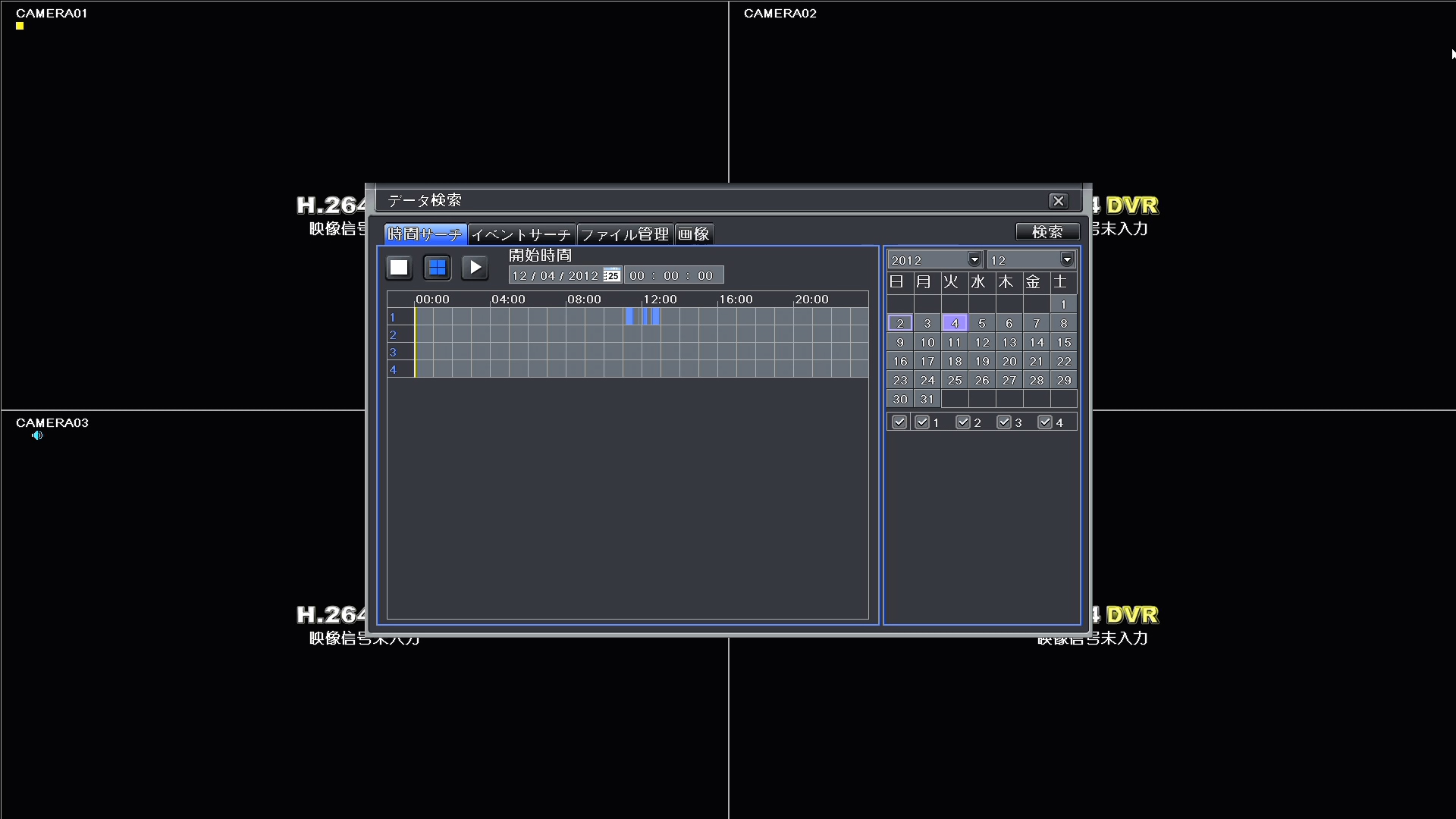

▲再生データ検索画面
録画データの再生時、日時検索、カレンダーからの検索ができます。

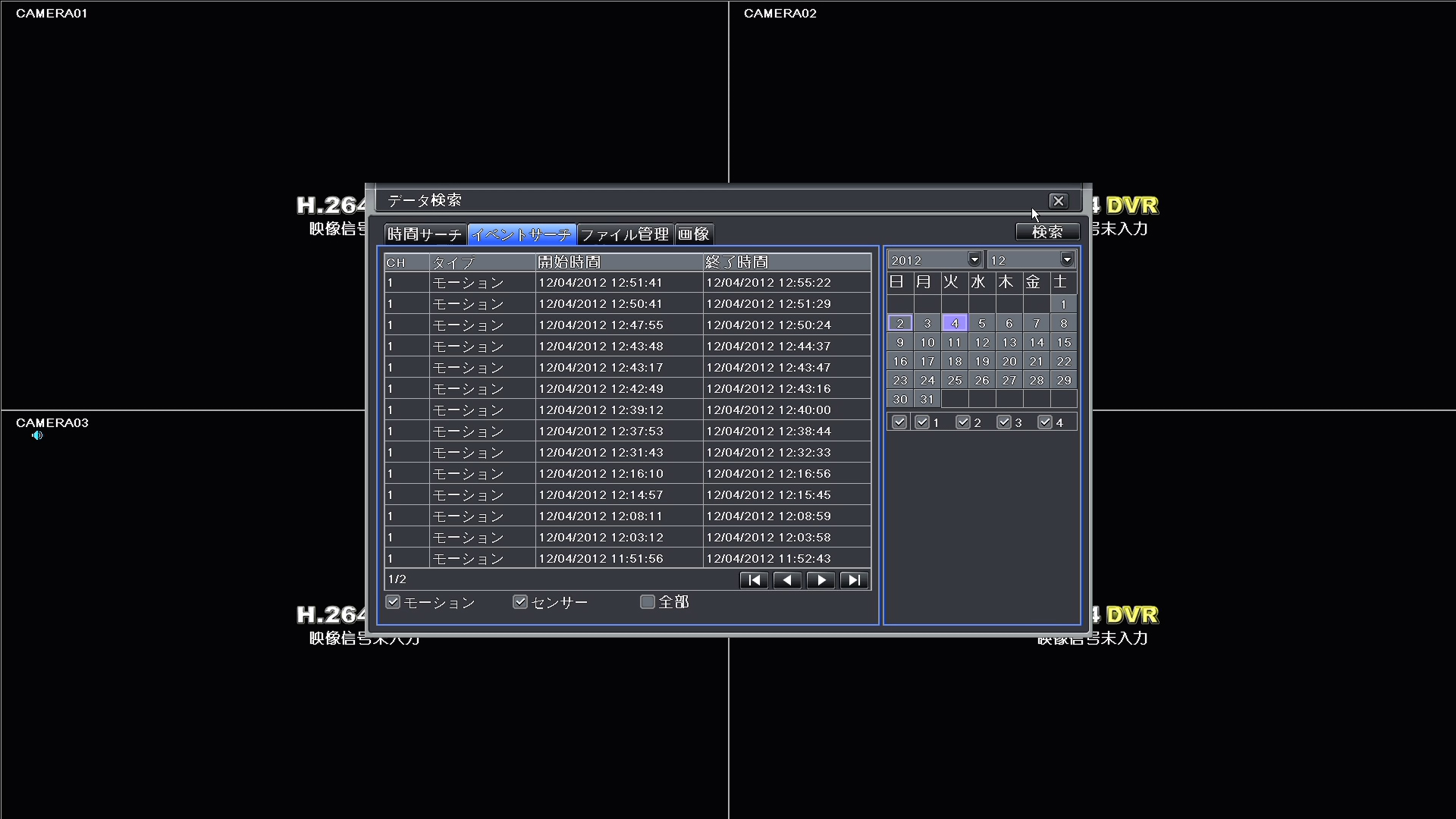

▲イベントサーチ画面
モーション録画、センサー録画のイベンチを検索して再生できます。

▲PAGE TOP

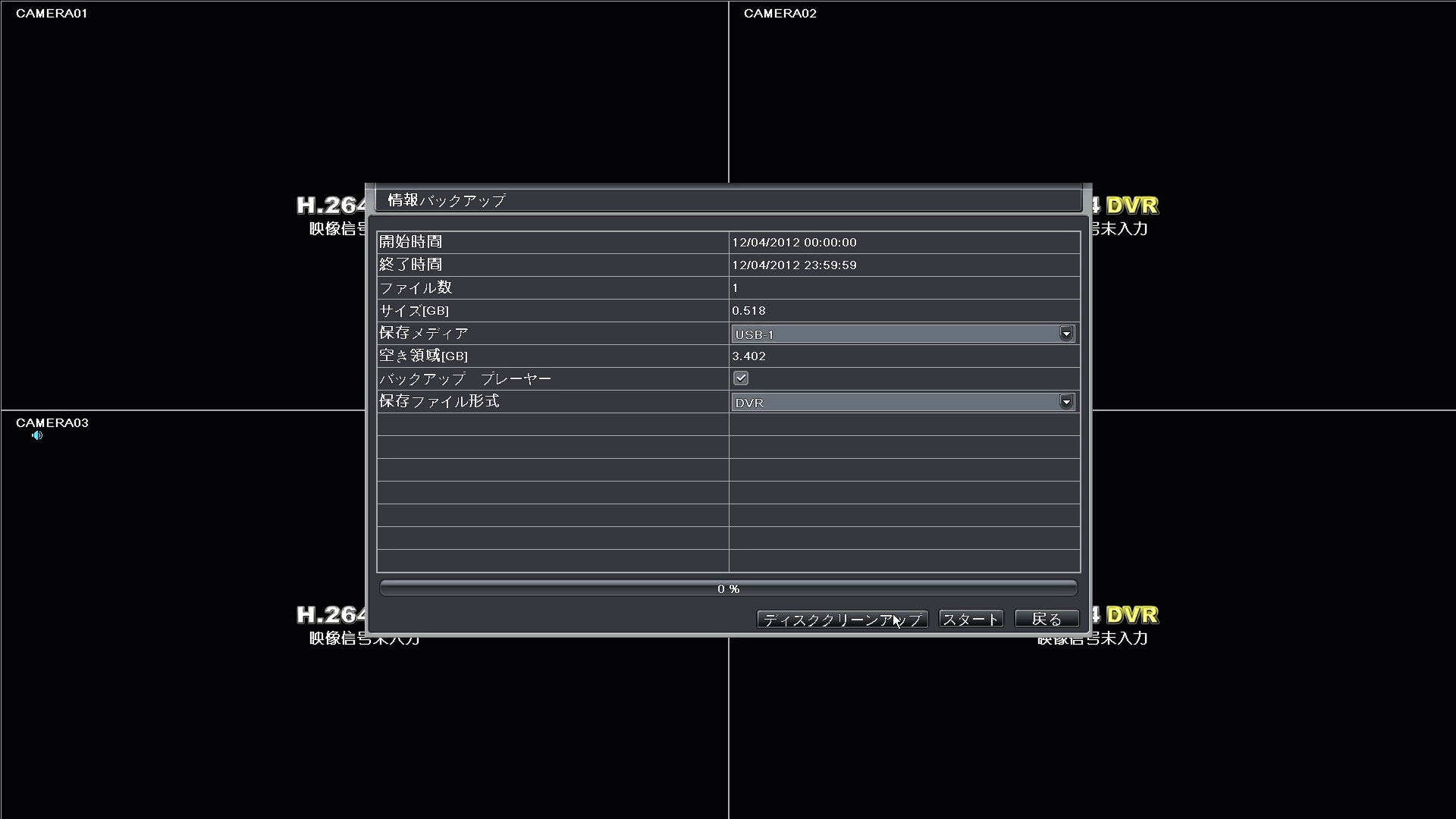

USBフラッシュメモリーへバックアップ

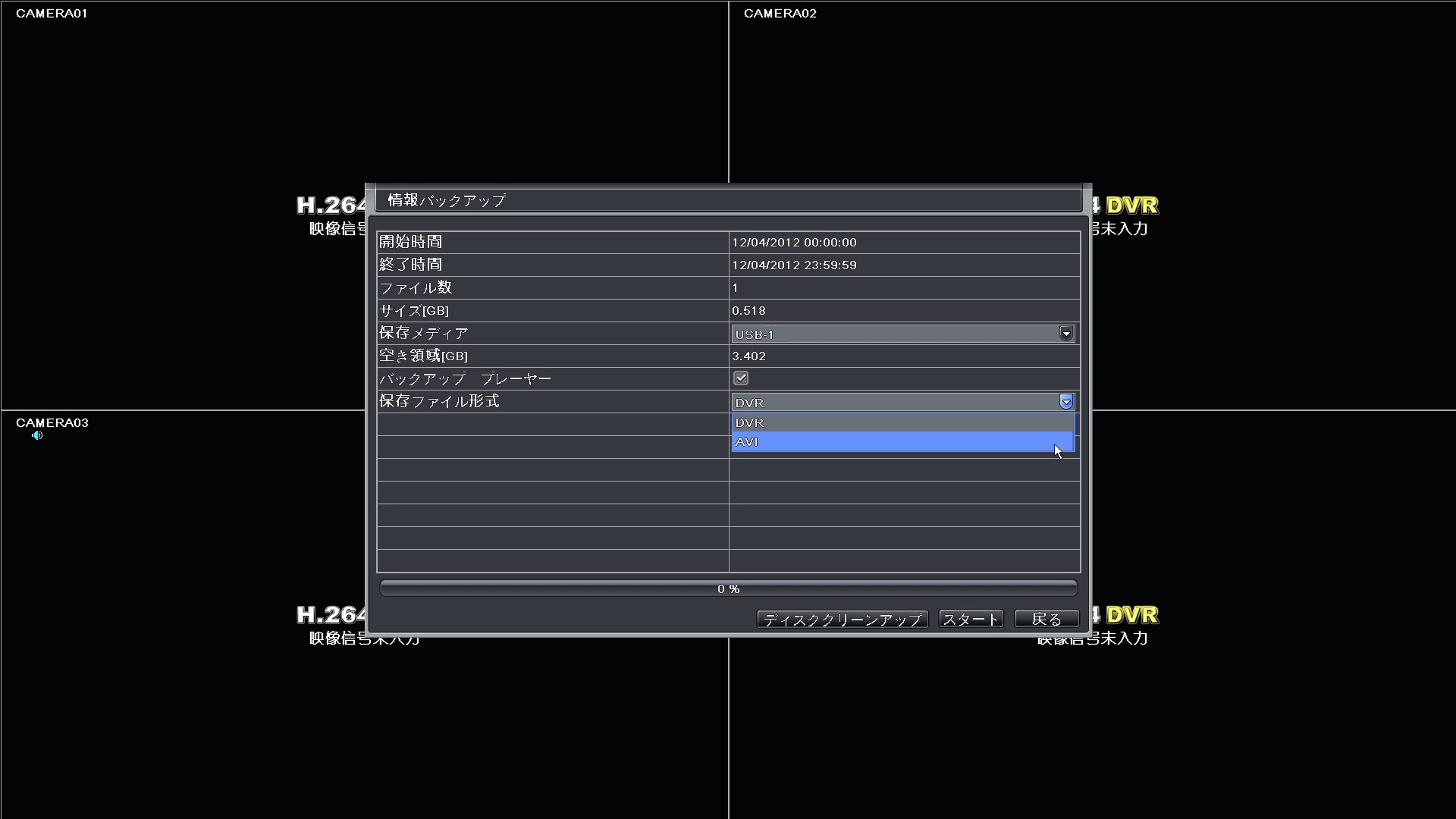

HDVR-J2704は重要な録画データをUSBフラッシュメモリーへバックアップすることができます。バックアップする際には専用ファイル形式かAVIファイル形式かを選ぶこともでき、専用ファイル形式の場合は再生用ソフトウェアを添付することが出来るので再生用ソフトウェアを用意する必要なく再生作業を行うことができ、AVI形式の場合はダイレクトに汎用的なPC動画再生ソフトウェアで再生を行うことができます。もちろんバックアップファイルには日付時刻が表示される為、証拠能力もしっかりと残ります。

▲PAGE TOP

録画方法

HDVR-J2704には4つの録画モードを搭載しています。

・手動録画：録画ボタンを押した時だけ録画を行います。
・スケジュール録画：指定した曜日、時間のみ録画をする等、細かく録画スケジュールを設定して録画を行います。
・モーション録画：動体検知があった時のみ録画を行います。
・センサー録画：センサー検知があった時のみ録画を行います。

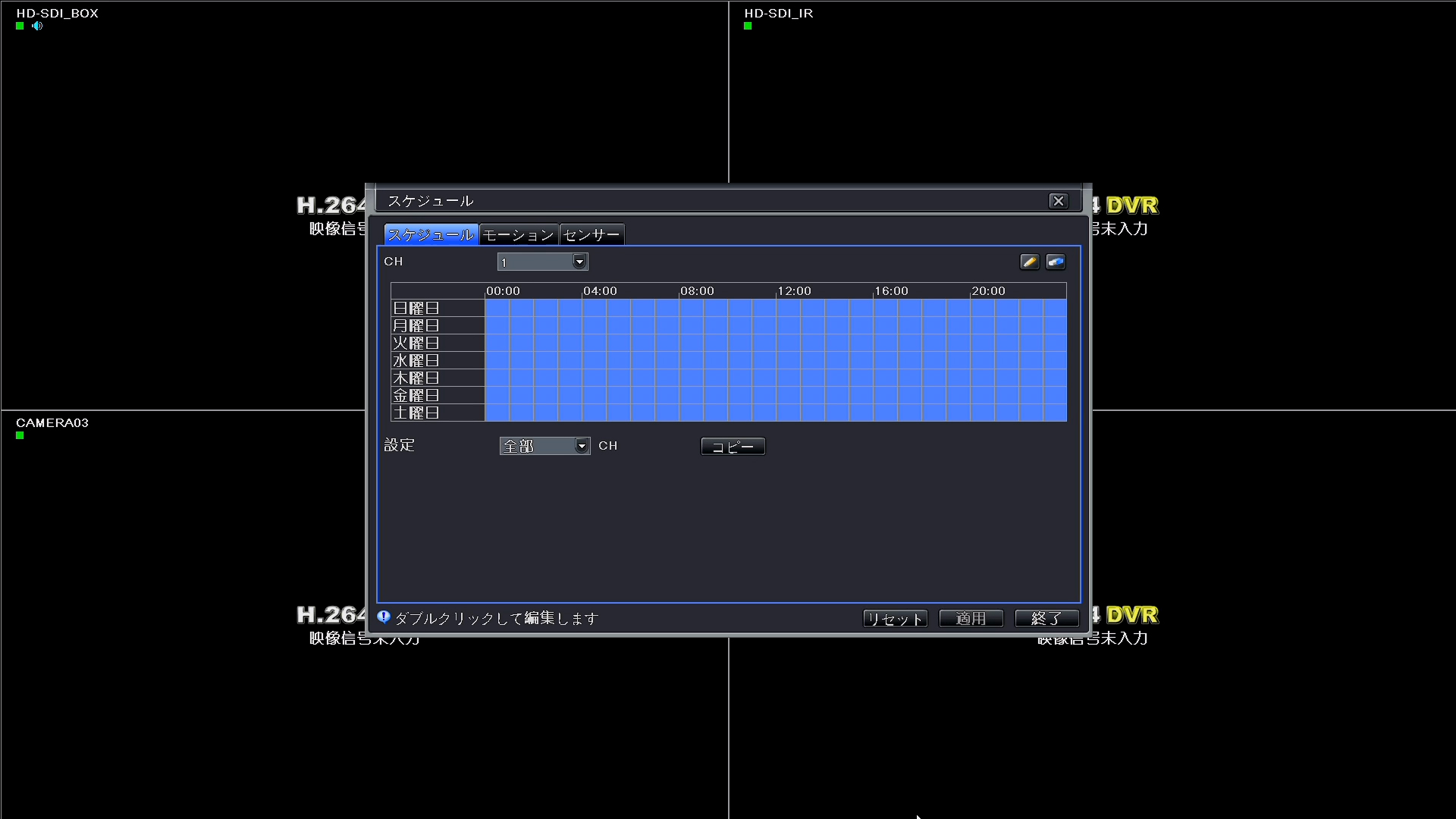

▲スケジュール設定画面

▲PAGE TOP

ネットワークによる遠隔監視機能

DVR-J2704はH.264動画配信によるネットワーク機能を搭載しているので、ネットワーク設定を行うことで遠隔地からモニタリングをしたりデータの再生を行うことができます。また、ネットワークを介して遠隔地から、HDVR-J2704で録画したデータの再生やバックアップ作業ができる他、HDVR-J2704を遠隔で設定することもできます。ネットワーク機能を使用する際はインターネットブラウザ(Internet Explorer)を使用して遠隔監視を行うことができます。

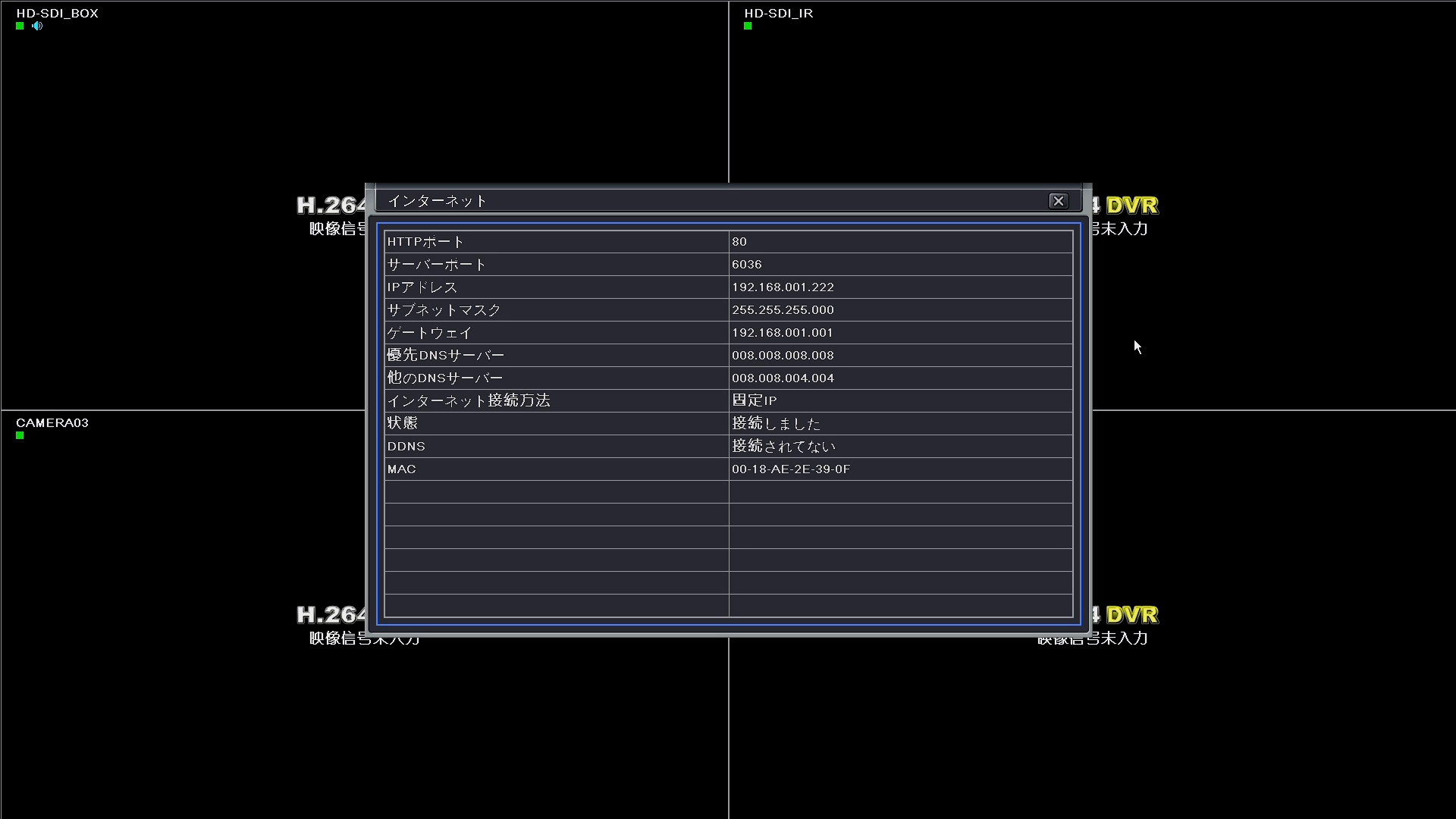

▲ネットワーク設定画面
HDVR-J2704本体とブロードバンド環境でネットワーク設定を行うことで、
ネットワーク経由による遠隔監視が可能になります。

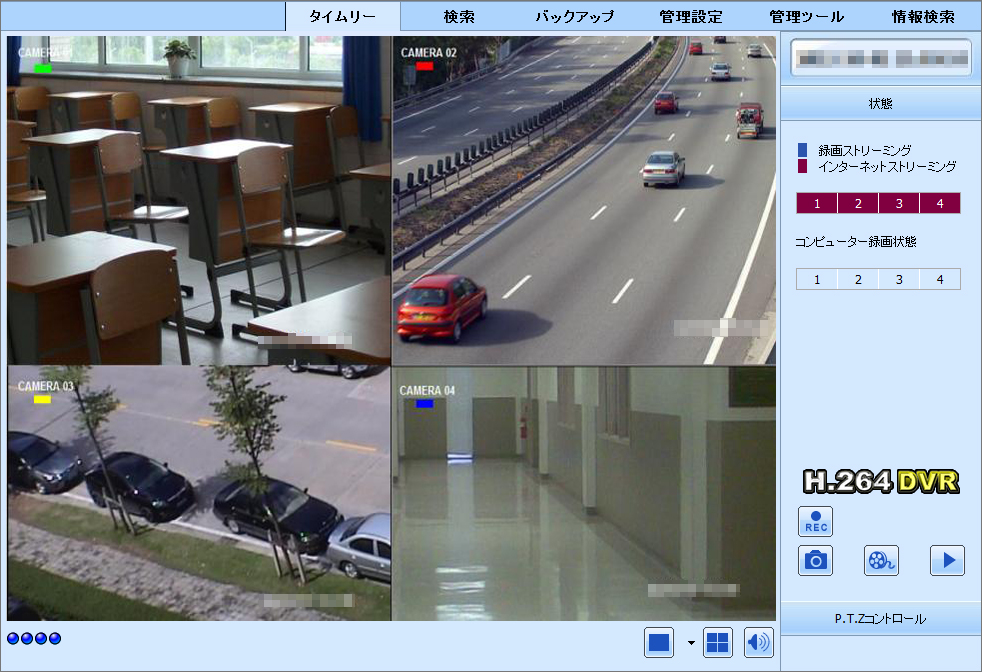

▲ネットワークライブ監視画面
ネットワークライブ監視ではH.264によるスムーズなライブ動画による監視を行うことができます。また、HDVR-J2704側に音声マイクを取り付けた場合も比較的良好な音質で伝送してくれます。ライブ監視画面ではスナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。

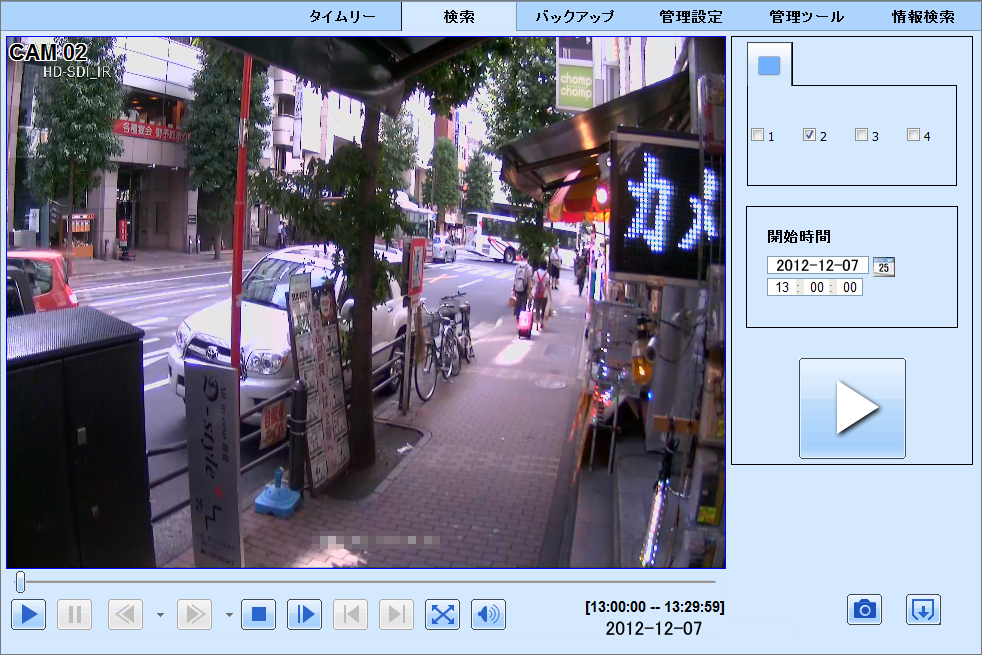

▲ネットワーク再生画面
ネットワーク再生画面ではカレンダーから日付を選択することで録画リスト一覧が表示され、
 それぞれのリストから再生、バックアップを行うことができます。

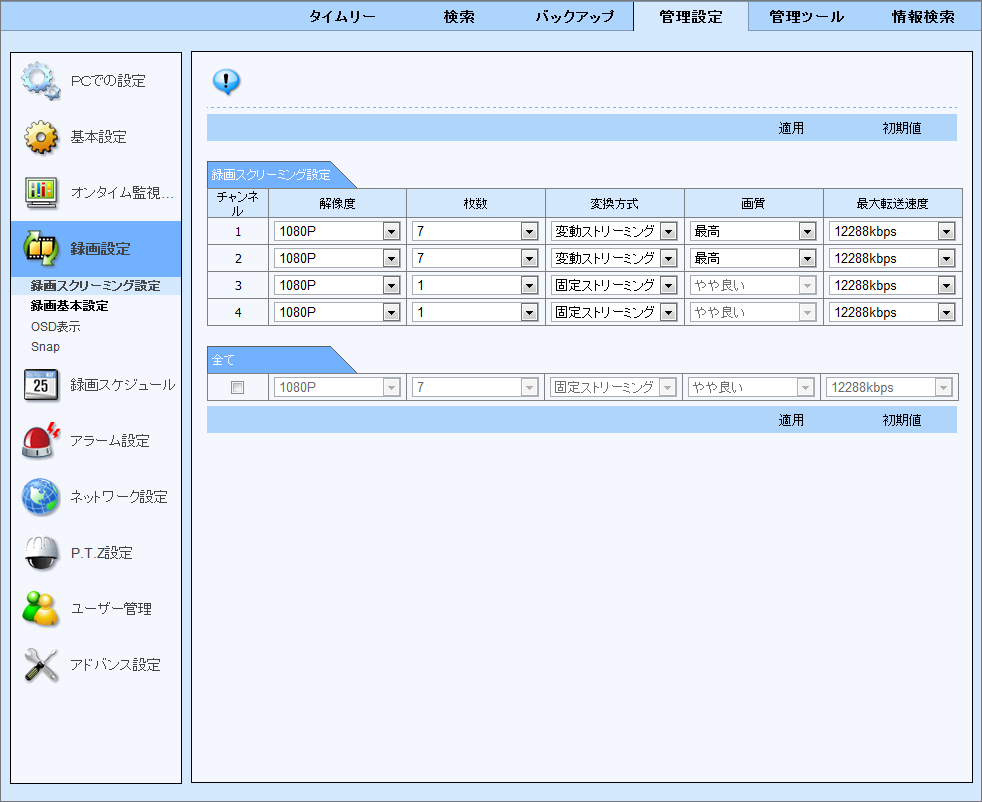

▲ネットワーク経由による遠隔設定画面
ネットワーク経由でHDVR-J2704本体の設定を変更することができます。(一部除く)
遠隔地から録画スケジュールの変更等もできます。

※遠隔監視時の画質について
遠隔ライブ監視時の画質はフルハイビジョン映像ではなくアナログ画質になります。
遠隔再生やバックアップしたデータを再生する時にはフルハイビジョン画質での再生が可能です。

▲PAGE TOP

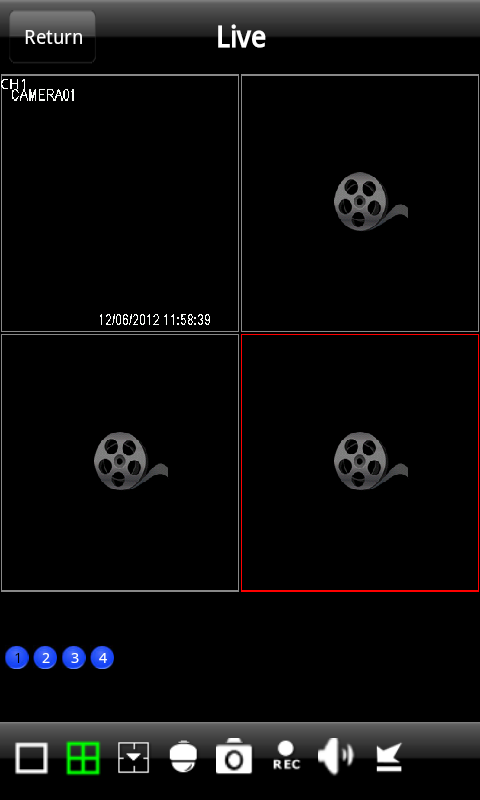

iPhone/Androidからのモニタリングに対応

HDVR-J2704はiPhone/Android等のスマートフォンからのライブ監視に対応しています。アナログ解像度とはなりますが、専用アプリをインストールすることでスマートフォンによる遠隔ライブ監視を行うことができます。

▲PAGE TOP

バックアップデータのAVI変換機能

HDVR-J2704はバックアップ時に録画データをAVI形式でバックアップすることができます。 AVI形式でバックアップすることで汎用的なパソコン動画再生ソフトで映像を再生することができます。もちろん専用ファイル形式でバックアップした後でもAVI形式に変換は可能です。実際にHDVR-J2704で録画した動画をAVI形式でバックアップしたサンプル動画をご用意しています。録画画質も含めて是非ご確認下さい。

HDVR-J2704で録画した実際の動画 (AVI形式/約25MB)

HDMI出力とVGA出力機能をサポート

HDVR-J2704はHDMI出力端子とVGA映像出力端子を備えています。
フルハイビジョンのテレビやパソコン用モニターで監視映像モニタリングすることができます。

▲PAGE TOP

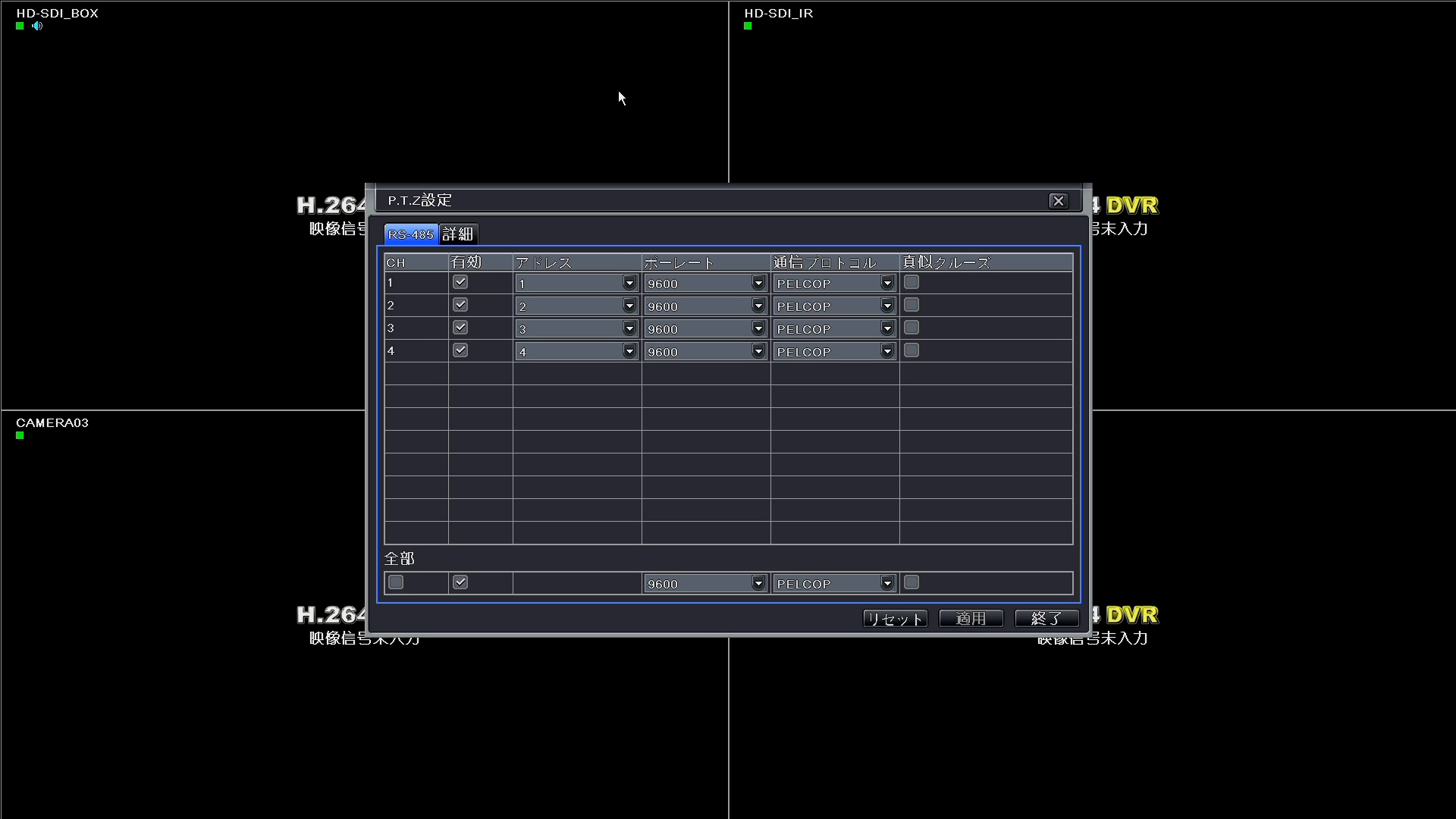

PTZコントロール機能

HDVR-J2704はPELCO-P / PELCO-D等のプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでHDVR-J2704経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。

▲PAGE TOP

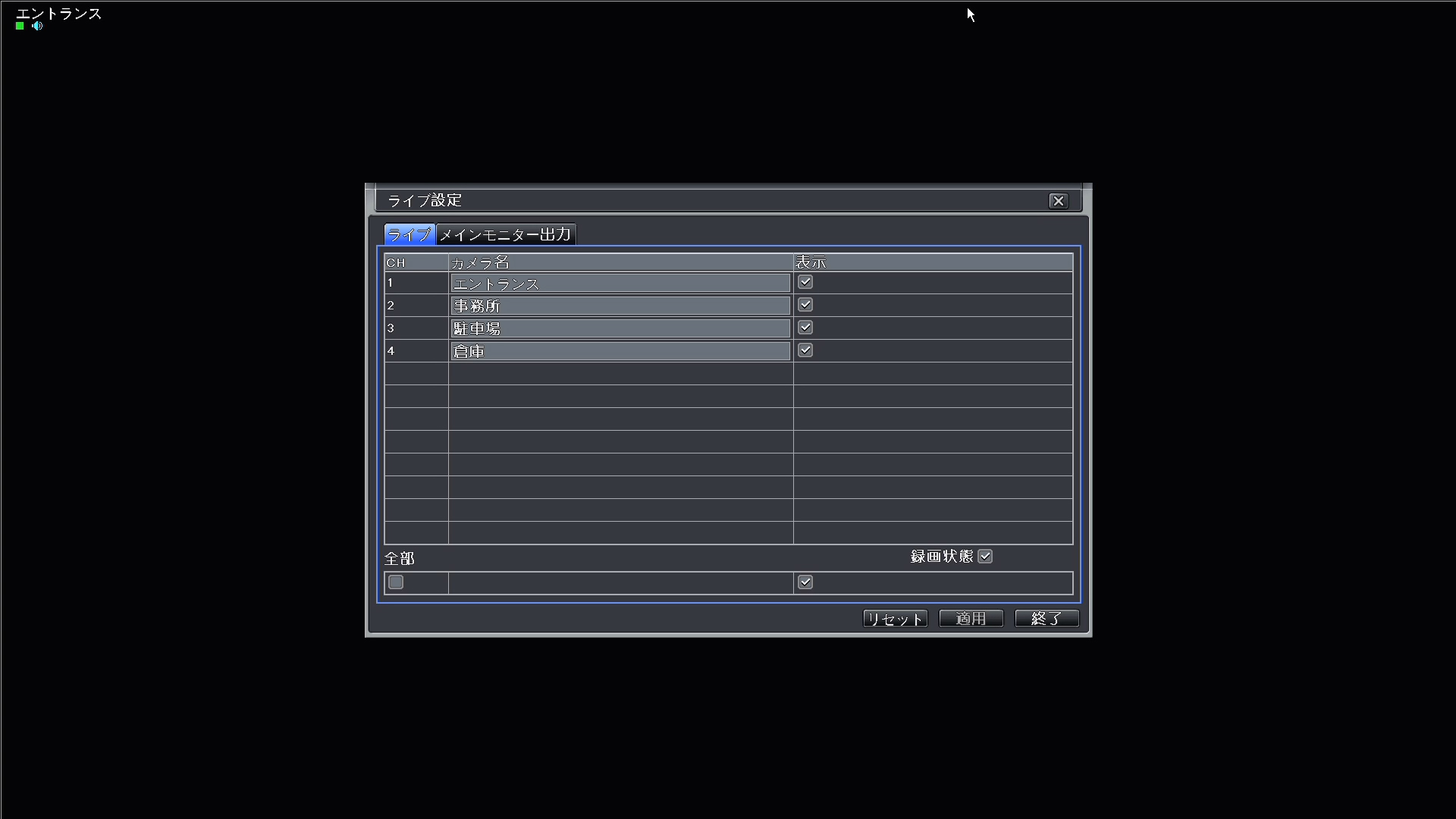

カメラタイトル機能

HDVR-J2704はカメラ毎にタイトルを入力することができます。
ネットワーク経由で設定することで日本語入力にも対応しています。

▲PAGE TOP

自動復旧機能搭載

HDVR-J2704は停電などが起こった等で、電源が落ちても電源復旧後にシステムが自動回復します。
録画していた場合は、復旧後に自動的に録画を再開※するので監視用として安心してご使用いただけます。
※手動録画にしている場合、録画は再開されません。

▲PAGE TOP

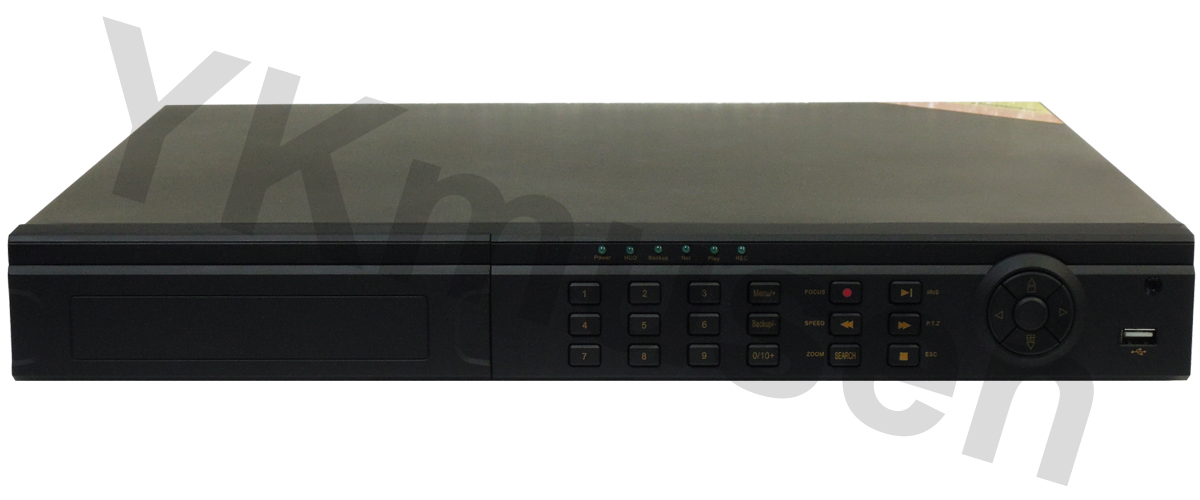

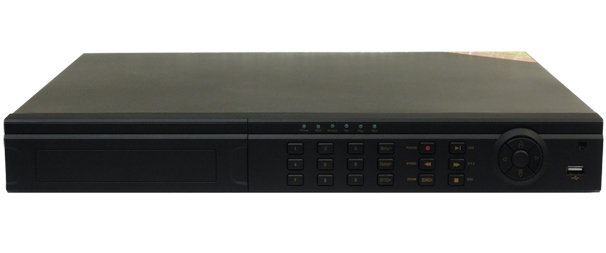

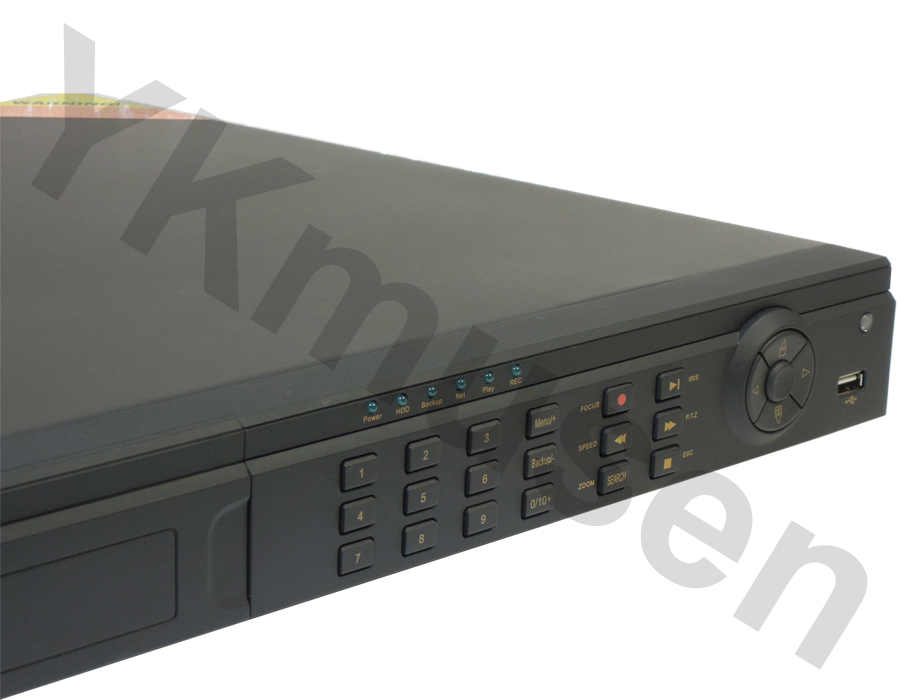

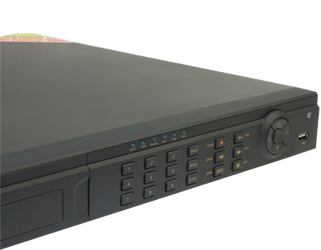

本体前面

本体前面に操作パネルと動作インジケーター、USB端子、赤外線リモコン受光部があります。

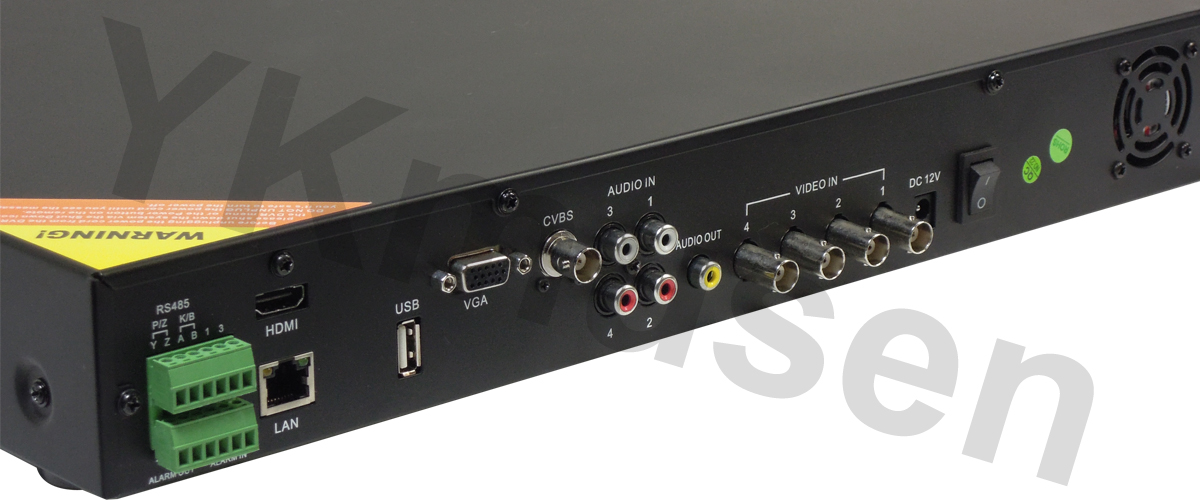

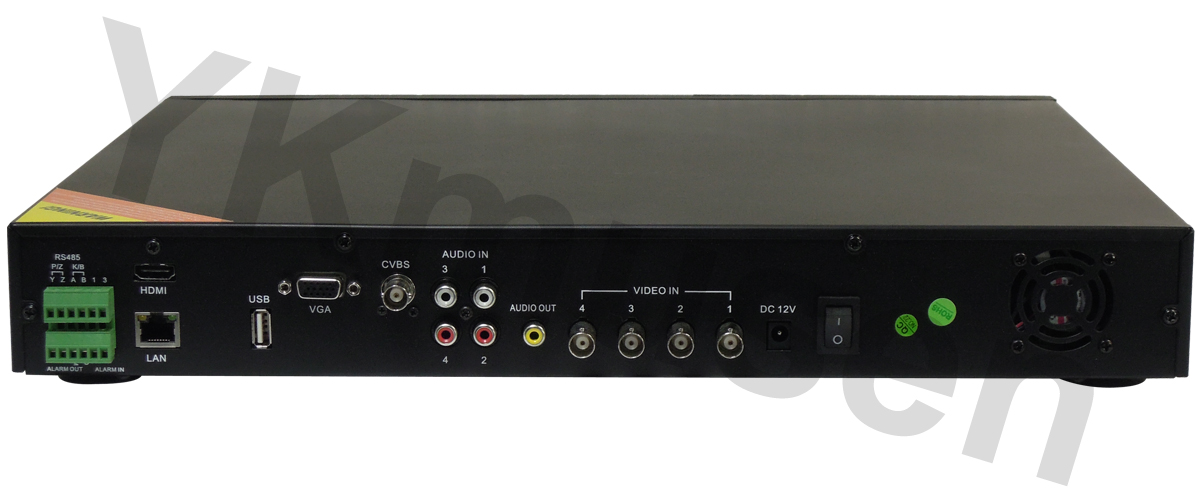

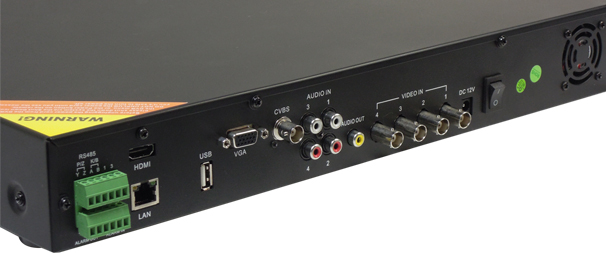

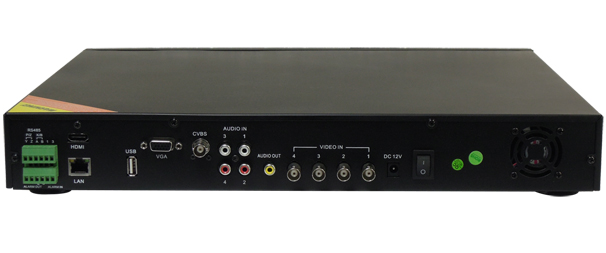

本体背面

本体背面には各端子が備わっています。(左側から)
・RS485制御端子及びアラーム入出力端子
・HDMI出力端子
・LANポート
・UsB端子
・VGA端子
・CVBS端子端子(BNC-J)
・音声入力端子×4(RCA-J)
・音声出力端子(RCA-J)
・HD-SDIカメラ入力端子×4(BNC-J)
・電源入力端子
・電源スイッチ

付属品

・赤外線リモコン

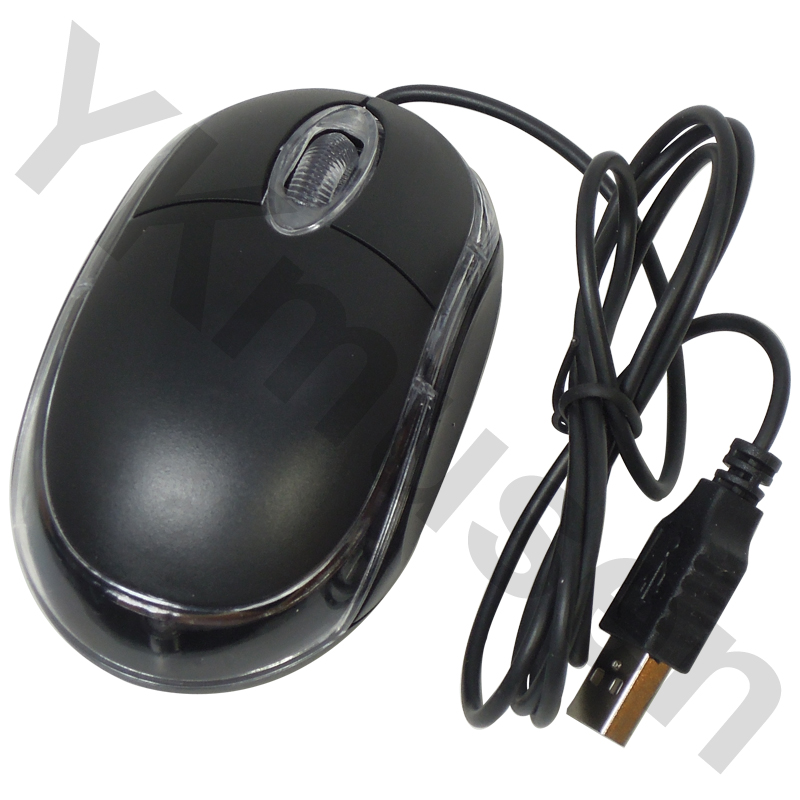

・USB光学式マウス

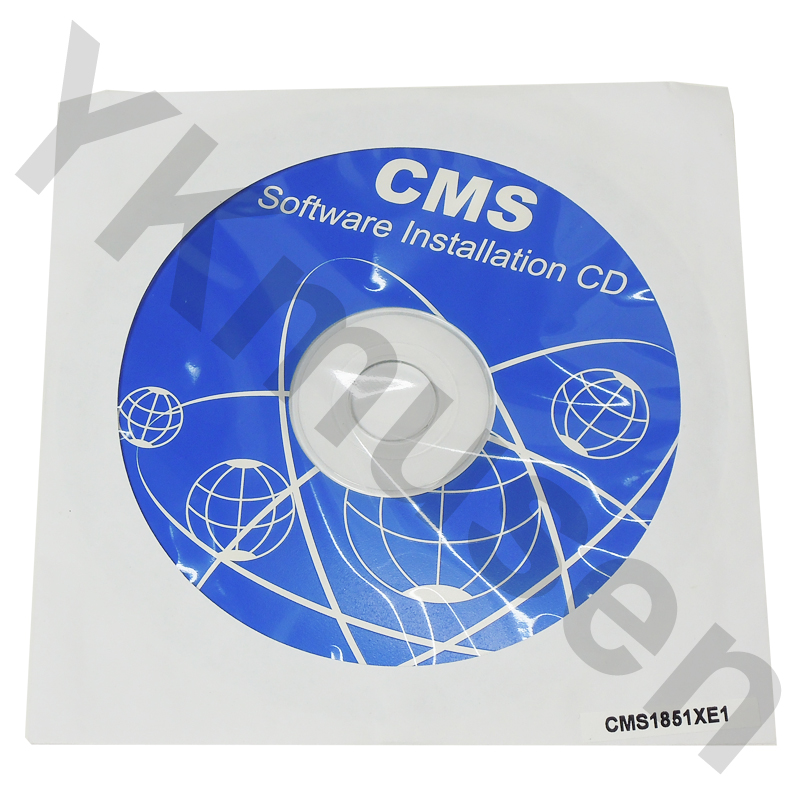

・CD-ROM

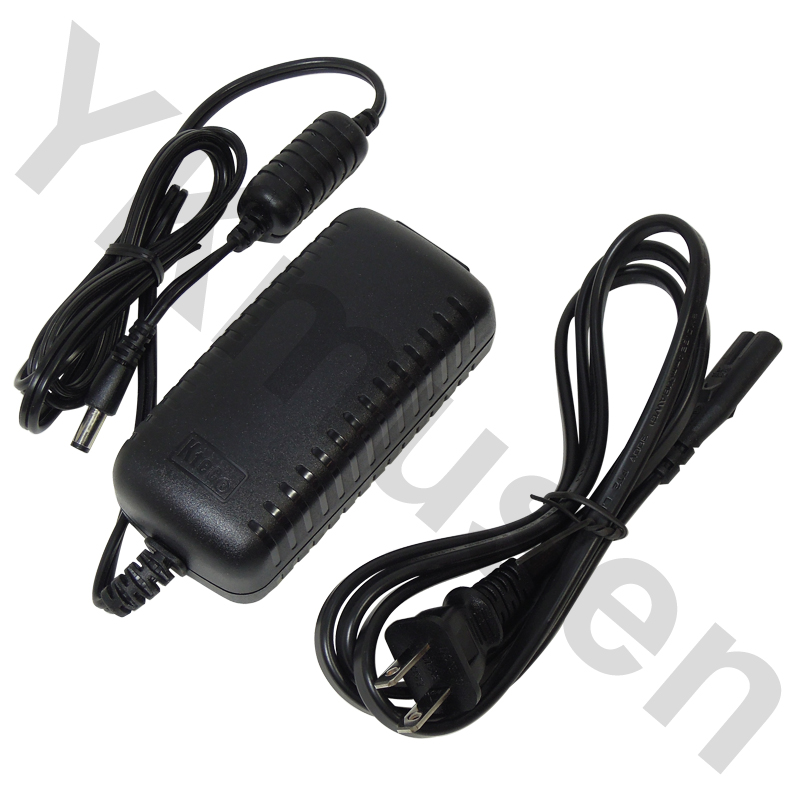

・ACアダプター+ACコード
・取扱説明書

HDVR-J2704はHD-CCTV/HD-SDI防犯・監視カメラを最大4台まで接続でき、それぞれのカメラ映像をフルハイビジョン解像度(1080p)で録画することができるHD-SDI監視用デジタルレコーダーです。1920×1080のフルハイビジョン高解像度録画が可能なのでアナログ防犯・監視カメラでは判別出来なかったものが判別可能になる等の大きなメリットがあります。また、搭載するHDDは標準では2TBとなりますが、オプションで4TB、6TBまで拡張することが出来るので高解像度映像を長期間録画することもできます。

まず録画性能についてですが、動画圧縮方式には高画質・高圧縮を実現したH.264を採用しており、フルハイビジョンの高解像度録画でも長期間の監視録画を可能にしています。録画解像度は1920×1080のフルハイビジョン解像度のみとなり、録画フレームレートは30fpsとなります。HDVR-J2704では録画フレームレートをカメラ毎に振り分けることができますが、カメラ1台あたりの最大値が7fpsとなります。その為、カメラ1台のみを録画時でもカメラ4台録画時でも最大7fpsまでとなりますのでフル動画での録画は出来ません。それでも防犯上では1～5fps程度あれば十分な証拠映像として役立ちますので、この点に関してはフル動画録画が必須な用途でない限りは特に問題は無いと思います。また、HD-SDIカメラはプログレッシブスキャン方式となり、HDVR-J2704もプログレッシブ録画に対応しているのでインターレース縞が発生せずに動きのある被写体でも安定した映像で録画することができます。夜間撮影時や早い動きの被写体ではカメラ性能の問題で映像がブレてしまうことはありますが、静止画取り込みにも強い設計と言えるでしょう。

次に機能面では各メニュー表示はアイコンを含めた日本語表示になっており、優しいフォントで見やすいOSD(オンスクリーンディスプレイ)に仕上がっており、細かな設定も難なく行うことができます。操作は本体操作パネルと赤外線リモコン、USBマウスに対応します。特にUSBマウスではグラフィカルユーザーインターフェイスにより作業効率が向上する為、操作を行う際はマウス操作が一番扱いやすくなっています。録画方法は手動録画、連続録画、動体検知録画、センサー録画の4つの録画方法に対応。監視録画を行う上で需要の多い動体感知機能は細かなエリア設定が可能であり、設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。曜日、時間毎に録画できるスケジュール録画機能も搭載しているので監視環境に合わせた録画を行うことが可能です。この他にも最大4入力までの音声を記録することも可能なので音声を含めた監視録画を行いたい場合にも最適です。再生時の検索能力も高く、時間検索と録画履歴だけでなく、カレンダー検索機能もできるので再生確認を行いたい日時をよりスピーディーに検索することが可能であり、USBバックアップ作業も容易に行うことができます。

また、HDVR-J2704はネットワーク遠隔監視機能を搭載しているのでブロードバンド環境と固定IPアドレス又はDDNSを利用することでネットワーク経由による監視が可能になります。ネットワーク監視機能はInternet Explorerのブラウザにより行いますが、ネットワーク監視時はライブ監視を始め、録画データの再生、バックアップ、HDVR-J2704の一部設定を遠隔で行うことができます。動画配信はH.264による配信になるので良好なライブ監視を行うことができ、HDVR-J2704側に音声マイクを接続している場合は周囲の音声も聴くことができます。また、HDVR-J2704ではスマートフォンでも専用アプリをダウンロードすることで遠隔モニタリングが可能になります。なお、ネットワーク経由でライブ監視を行う際にはHD画質にはならずSD画質に落ちてしまいます。それでも遠隔で再生を行った際にはHD画質での再生ができ、バックアップも同じくHD画質でのバックアップが可能です。

HD-SDI監視用デジタルレコーダーは基本的にアナログ防犯・監視カメラ用の監視用デジタルレコーダーと同様の機能を備えているので、機能面や操作方法は監視用デジタルレコーダーを導入した事がある方にはさほど大きな違いは感じられないかも知れません。あくまで録画性能をフルHDに対応させているものとお考えいただいて良いと思います。HDVR-J2704はHD-SDI監視用デジタルレコーダーのスタンダードモデルとなり、初めてHD-SDI防犯・監視カメラシステムを導入する場合にお奨めの録画機器です。

4ch HD-SDI監視用デジタルレコーダー HDVR-J2704 録画時間の目安

録画解像度	フレームレート	画質	ボートレート	録画時間（１TB、4ch同時録画した場合）
1080P	7	最高	12M	7日9時間
		高	9M	10日5時間
		標準	7M	13日5時間
		低	6M	15日8時間
		少低	4M	23日7時間
		最低	1.5M	63日1時間
1080P	6	最高	12M	7日9時間
		高	9M	10日5時間
		標準	7M	13日5時間
		低	6M	15日8時間
		少低	4M	23日7時間
		最低	1.5M	63日1時間
1080P	5	最高	12M	11日１時間
		高	9M	18日9時間
		標準	7M	20日10時間
		低	6M	22日1時間
		少低	4M	33日2時間
		最低	1.5M	88日3時間
1080P	4	最高	12M	13日8時間
		高	9M	18日4時間
		標準	7M	23日6時間
		低	6M	27日7時間
		少低	4M	41日5時間
		最低	1.5M	110日4時間
1080P	3	最高	12M	18日4時間
		高	9M	24日5時間
		標準	7M	31日5時間
		低	6M	36日9時間
		少低	4M	55日3時間
		最低	1.5M	147日2時間
1080P	2	最高	12M	27日7時間
		高	9M	36日8時間
		標準	7M	47日3時間
		低	6M	55日3時間
		少低	4M	83日0時間
		最低	1.5M	220日9時間
1080P	1	最高	12M	55日3時間
		高	9M	73日5時間
		標準	7M	94日5時間
		低	6M	110日6時間
		少低	4M	165日9時間
		最低	1.5M	441日7時間

※録画時間目安表の録画時間はあくまでも目安ですので誤差がある場合があります。
　動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。
※2TBの場合は単純に2倍、4TBの場合は4倍、6TBの場合は6倍になります。

4ch HD-SDI監視用デジタルレコーダー HDVR-J2704 製品仕様

システム	映像圧縮方式	H.264
	CPU	ARM11Duo
	OS	Embedded Linux (フラッシュメモリにビルドイン)
映像	映像入力	HD-SDI(BNC-J)×4
	映像出力	VGA：1280×1024 HDMI：1080p(1920×1080)
音声	音声入力	RCA-J×4
	音声出力	RCA-J×1
録画	フレームレート	30fps(NTSC) ※カメラ1台時、最大7fps
	録画解像度	1080p(1920×1080)
	ビットレート	1.5M-12Mbps
	エンコーダ	VBR/CBR
	録画画質	6段階(最高～最低)
	録画モード	手動、スケジュール、モーション、センサー
プレーバック	プレーバック	4ch
	検索方法	時間及びカレンダー検索、モーション及びセンサー履歴検索
	再生機能	再生、一時停止、FF、FB、Jog、デジタルズーム
アラーム	モード	センサー、モーション、ビデオロス、ネットワークステータス、HDDステータス
	入力	4ch
	出力	1ch
	トリガ	録画、PTZ移動、E-mail等
ネットワーク	インターフェイス	RJ-45(ギガビット・イーサネット対応)
	プロトコル	TCP/IP、UDP、DHCP、DNS、PPPOE、DDNS、E-mail
	その他	同時10ユーザーまでアクセス可能
携帯電話	OS	iPhone、Blackberry、Android
	機能	他チャンネルライブ監視、録画再生、PTZ等
I/O	HDD	2TB HDD搭載 (最大6TB)
	RS485	RS485×2
	USB	USB2.0×2
	IRRコントロール	赤外線リモコン
その他	電源	DC12V/5A
	外形寸法	W430×H55×D300(mm)
	動作温度/湿度	0～40℃/10%-90%
同梱内容		HDVR-J2704本体 ACアダプター/ACコード 赤外線リモコン USBマウス CD-ROM 取扱説明書(製品保証2年)

4ch HD-SDI監視用デジタルレコーダー HDVR-J2704 オプション品のご案内

HDMIケーブル HDMIケーブルや同軸ケーブル等は別売となっております。 必要となるケーブルは別途お買い求め下さい。
