180度パノラマフルHD防雨型AHDカメラ HS-180AHDの製品詳細

180度パノラマフルHD防雨型AHDカメラ HS-180AHD

180度パノラマフルHD防雨型AHDカメラ
180度広角撮影に対応したIP66防水対応カメラ!

型番:HS-180AHD

メーカー希望小売価格:オープン価格
価格:お見積り品

本製品はお取り寄せとなります。
納期はご注文後、3~4日を要します。

180度パノラマフルHD防雨型AHDカメラ HS-180AHD 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

HS-180AHDは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの小型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製2メガピクセル1/2.8インチCMOSイメージセンサー搭載

HS-180AHDはSONY製1/2.8インチ2メガピクセルCMOSイメージセンサーを搭載しています。出力解像度1920×1080のフルHDによる高精細映像での撮影が可能なので アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

IP66防水性能

HS-180AHDはIP66の防水規格に準拠した防水性能を備え、屋外への設置が可能です。
IP66の防雨仕様の為、直接雨水が掛かる場所への設置にも対応します。

※コネクタ接続部分は防水ではありません。

f1.85mm広角レンズ搭載

HS-180AHD f1.85mm広角レンズ搭載

HS-180AHDはf1.85mmの超広角レンズを搭載することで、水平視野角180度の超広角撮影が可能です。カメラ設置場所からほぼ正面すべてを捉えることができる為、カメラ1台でできるだけ広範囲を撮影したい場合に最適です。

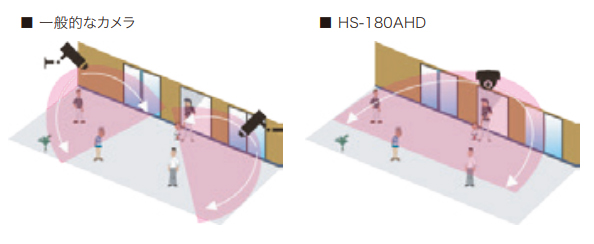

HS-180AHD 1台で広範囲の監視が可能

UTC機能対応レコーダーから遠隔で上下左右反転と画角調整が可能

HS-180AHDはUTC(同軸制御)機能対応のレコーダーと接続し、レコーダー側の「PTZコントロール」で映像を上下反転もしくは左右反転の操作を行うことができます。
また、同様にPTZコントロールより水平視野角120°~180°の範囲を5°刻みで調整ができ、140°(左寄り)、140°(右寄り)、魚眼レンズ映像への変更も可能です。

※UTCに対応するレコーダーが必須となります。
動作確認済みのレコーダーは「YKS-TN2004AHD」「DVR-364AHD」「DVR-578AHD」となります。
※OSD機能は備わっておりません。

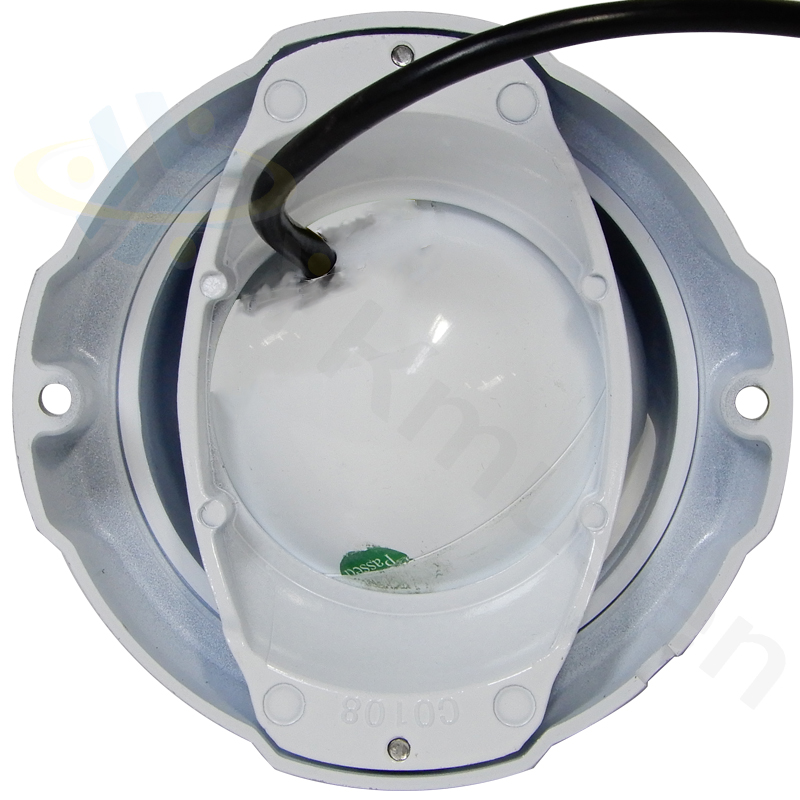

本体底面・ケーブル出力部分

HS-180AHD 本体底面

本体底面です。固定は2点留めで行います。
また、カメラは球体型となり、ある程度自在に方向調整が可能です。

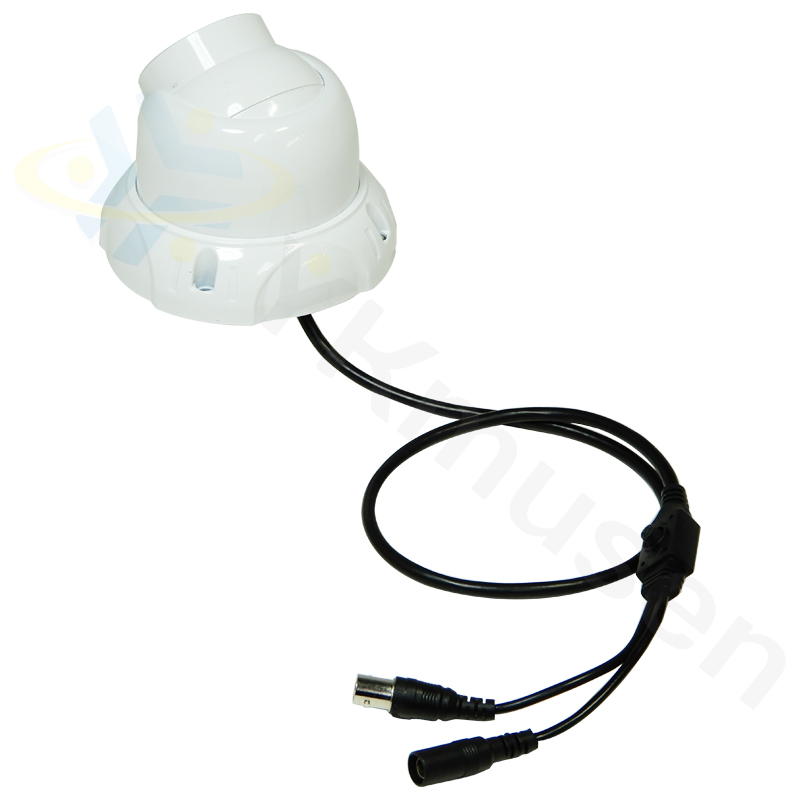

HS-180AHD ケーブル接続部分

▲ケーブル
ケーブル長さは約65cmで末尾で映像出力端子(BNC)、電源入力端子に分岐します。
約40cm部分にOSD操作スイッチが備わっており、こちらからも調整ができます。
コネクタ部分は防水ではありませんので防水処理の為にビニルテープなどで防水処理を行う必要があります。

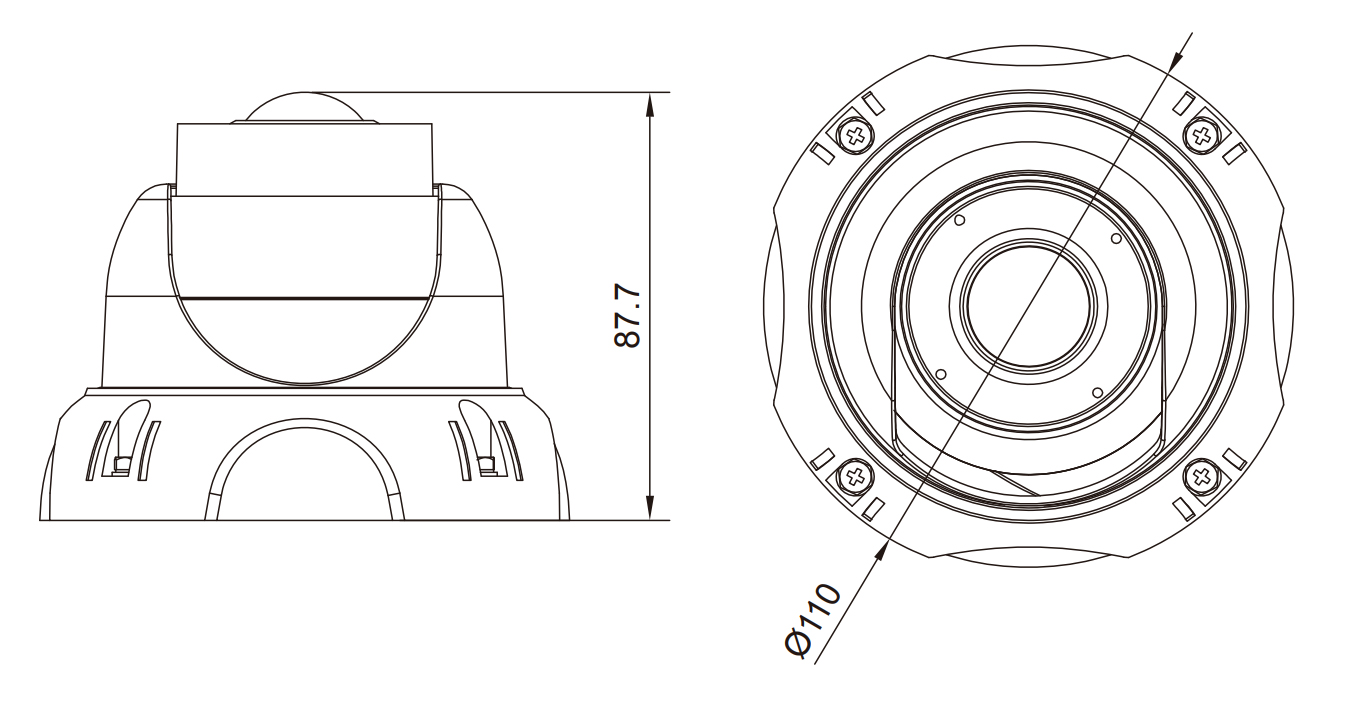

HS-180AHD 本体寸法図

HS-180AHD 本体寸法図

HS-180AHDで撮影した実際の画像

HS-180AHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をキャプチャーした画像になります。

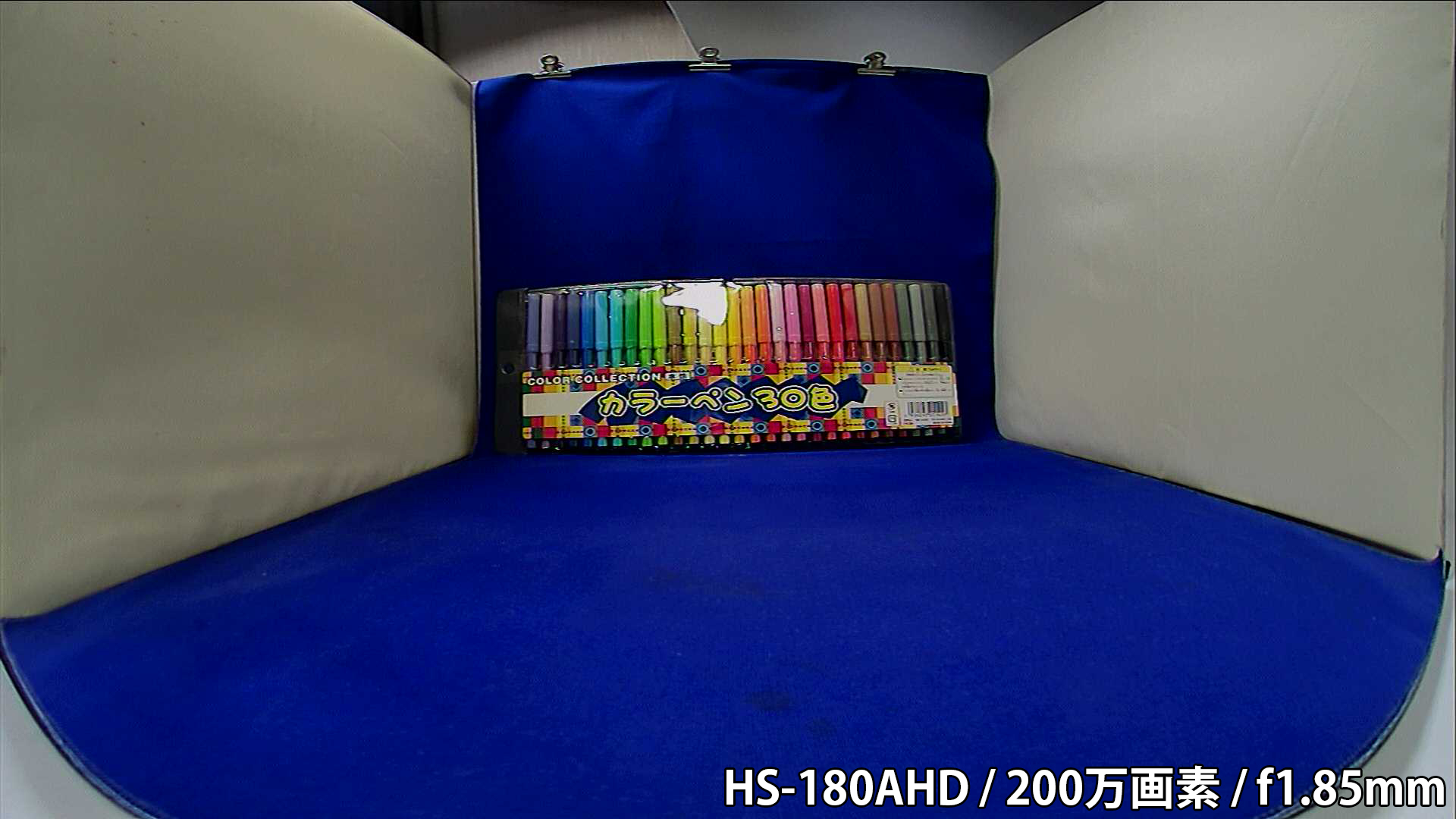

 カメラから約40cm離れた被写体を撮影
HS-180AHD カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f1.85mmの180度の画角で撮影をしました。
非常にワイドに撮影ができており、また、SONY製CMOSを採用している為、
全体的な色合いなど大変良好に撮影ができております。
 事務所外を撮影(屋外)
HS-180AHD 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
事務所外を撮影しました。
ワイドな撮影となりますが違和感なく撮影ができ、全体的な映像の質は良いと感じます。

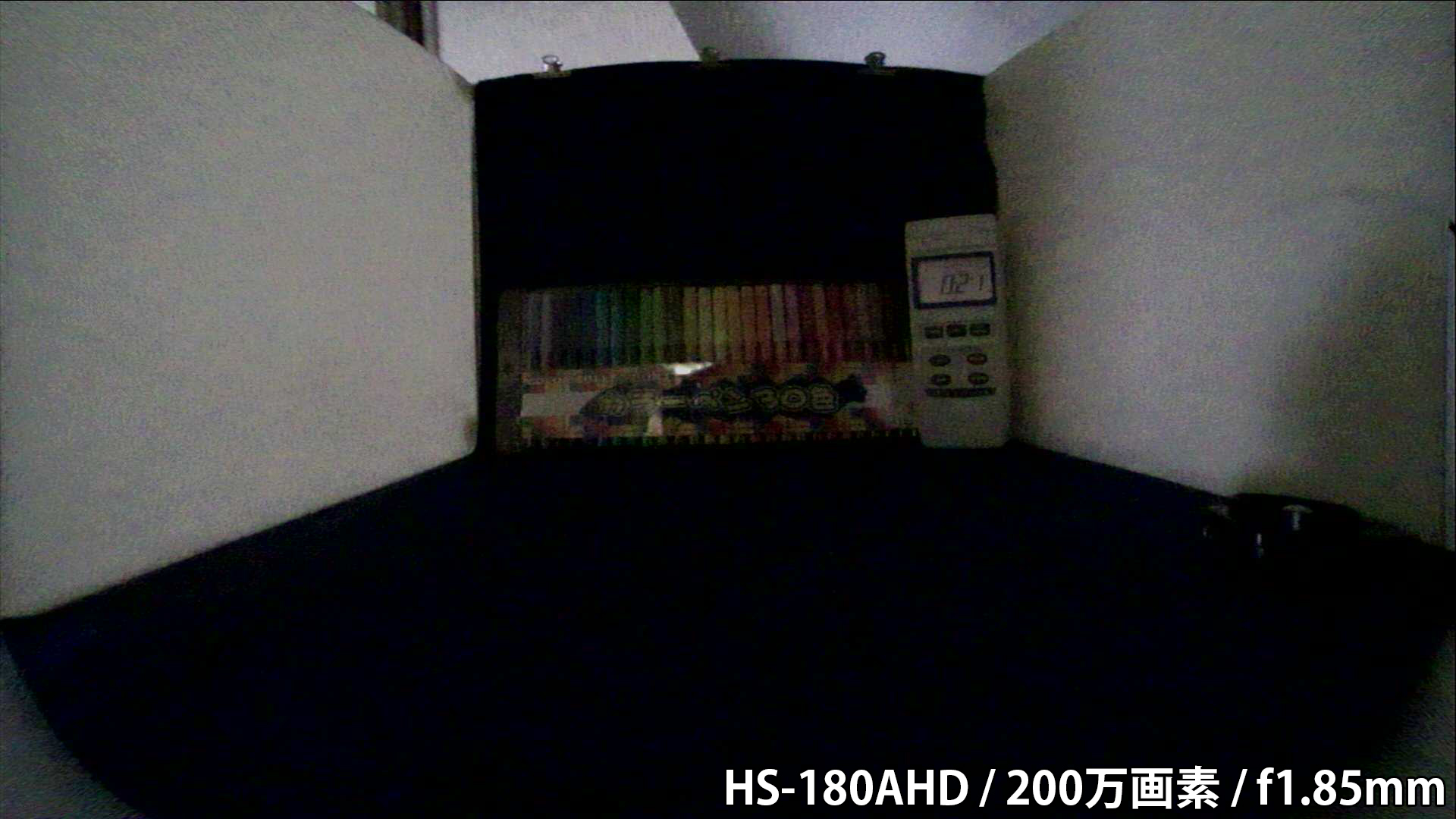

 カメラから約40cm離れた被写体を0.21Luxの低照度下で撮影
HS-180AHD カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
低照度下での撮影能力はさほど高くはありませんが、0.2Luxの照度下ではカラー撮影ができています。
但し、0.1Luxまで下がると白黒映像となり、ノイズの多い映像となってしまいます。
また、赤外線は備わっていない為、周囲にある程度照明のある環境下でご使用いただく必要があります。

180度パノラマフルHD防雨型AHDカメラ HS-180AHD のご紹介

HS-180AHDはf1.85mm超広角レンズを搭載し、水平視野角180度の広範囲撮影に対応したAHD2.0方式の防水小型カメラです。映像出力はAHD2.0方式による1920×1080のフルHD出力に対応し、良質な高精細映像での撮影を実現します。

HS-180AHDの具体的な仕様ですが、レンズにはf1.85mmの超広角レンズを搭載し、水平視野角度180度と超広角撮影が可能です。カメラ設置場所より前方部分はほぼ全域を撮影できるイメージとなります。また、後述致しますが120度~180度での画角調整にも対応しています。

筐体は白色系のドーム型に近いデザインとなり、白系の天井や壁面に設置する際に上手く調和させた設置ができます。また、本体はIP66の防水規格に準拠した高防水性能を備えているので、屋外の雨ざらし環境での使用にも耐えうることができます。

イメージセンサーにはSONY製の1/2.8インチ2メガピクセルCMOSイメージセンサーを搭載し、映像の色合いなども含め良質なフルHD映像による撮影が可能です。
低照度下の撮影用にデイナイト機能を搭載し、十分な照度を得られる環境下では鮮明なカラー映像で撮影を行い、低照度下では白黒映像に切り替えて感度を増幅させて撮影を行います。

最低被写体照度は白黒時0.1Luxとそこそこの感度を有していますが、実際の映像を見た印象では約0.2Luxを下回ると白黒映像に切り替わりますが、著しくノイズが出てしまいます。その為、0.2Luxを限界として1Lux程度の低照度下までの撮影が良好に撮影できる目安になります。

機能面では、UTC機能対応レコーダーと接続することでレコーダー側からカメラ映像の上下左右反転と5度刻みでの画角調整を行うことができます。
映像の上下左右反転を行いたい場合や180度の映像では歪みが出過ぎてしまう場合には画角を140度や120度にして歪みを減らすなどの対応が可能です。
なお、HS-180AHDにはOSD機能は備わっておらず、カメラの画質補正機能等を設定することはできませんが、初期値で安定した撮影が出来るように映像縫製機能が自動設定されており、安定した画質で撮影出来るように自動補正します。

このようにHS-180AHDはカメラ一台で広範囲を撮影したい場合や目の前を広く撮影したい場合などに活躍が期待できます。超広角撮影時の画質も良く、防犯用途から研究用とまで多彩にご使用いただくことができるカメラだと言えます。

なお、赤外線照射が必要な場合は、同等製品である「MTW-H180AHD」もご検討下さい。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品は映像出力方式はAHD2.0出力のみとなっており、アナログ(CVBS)ビデオ出力には対応しておりません。その為、AHD2.0監視用デジタルレコーダーに入力させ、レコーダーからの映像出力で表示させる必要があります。

※AHD防犯・監視カメラの録画するには※
本製品を録画するにはAHD2.0監視用デジタルレコーダーをご使用いただく必要があります。

180度パノラマフルHD防雨型AHDカメラ HS-180AHD 製品仕様

イメージセンサー 1/2.8インチ カラーCMOS 2.0Megapixel SONY製
有効画素数 1920(H)×1080(V)(出力解像度:1920×1080)
走査方式 2:1インターレース
レンズ パラメータレンズ:f1.85mm / F2.0
水平視野角 水平:184度×垂直:115度
約120度~180度の5度刻みで調整可能
ビデオ出力 BNC-J(AHD出力のみ)
解像度 1080P30
ビデオフォーマット AHD(AHD2.0)
S/N比 50dB以上(AGC OFF)
最低被写体照度 0.1Lux / F2.0(AGC OFF)
ホワイトバランス AUTO
シャッタースピード AUTO(1/60~50,000秒)
デイナイト EXTERN
同軸ケーブル伝送距離 3C:300m / 5C:500m
消費電力 100mA±10%
入力電圧 DC12V±10%
外形寸法 直径110×H87.7(mm)
重量 0.36kg
動作保証温度 -10℃~50℃
規格認証 IP66
同梱内容 HS-180AHDカメラ
本体取付ネジ
DC12V-ACアダプター
製品保証期間1年

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

180度パノラマフルHD防雨型AHDカメラ HS-180AHD オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

HS-180AHDには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
