2.4GHzデジタル無線送受信機 AT-2630AVSの製品詳細

2.4GHzデジタル無線送受信機
720×480の高解像度映像を30fpsで送信可能！

型番：AT-2630AVS

価格：￥31,500(税込)
※販売終了しました。ありがとうございます。

→AT-2630AVS 主な機能と特徴
→AT-2630AVS のご紹介
→AT-2630AVS 製品仕様
→AT-2630AVS オプション品

2.4GHzデジタル無線送受信機 AT-2630AVS 主な機能と特徴

有線式防犯カメラをお手軽に、すぐにワイヤレス化

AT-2630AVSは電源さえあればすぐに有線式防犯カメラをワイヤレス化することができます。
接続方法はいたって簡単。有線式防犯カメラとAT-2630AVSの送信機を接続し、電源を供給します。後は受信機をお手持ちのモニターに接続し、電源を供給するだけで簡単にデジタル式のワイヤレス防犯カメラシステムが完成します。

デジタル伝送でクリアな高画質伝送と高フレーム伝送を実現

AT-2630AVSは接続した防犯カメラ等の映像を最大720×480のD1相当の高解像度で送信ができます。従来機種ではVGA(640×480)に圧縮する機種がほとんどでしたが、AT-2630AVSでは高画質送信が可能となりました。更にまた、デジタル伝送を行うことでノイズが発生せずにクリアな映像を映し出せるので、従来のアナログ無線で多かった砂あらしノイズによる映像の乱れが発生しません。

最大送信可能フレーム数30fpsに対応

AT-2630AVSは最大送信可能フレーム数30fpsに対応しています。従来型のデジタル無線送受信機では最大10フレーム/秒が最大でしたが、AT-2630AVSでは最大30フレーム/秒に対応することでより滑らかな映像をご提供致します。

画面コマ数を自動調整して画質をキープ
AT-2630AVSは使用中に電波状況が悪くなった場合でも、1秒間あたりの画面コマ数（フレームレート）を自動調整して映像を表示。電波状況が悪い場合でも映像のコマ数を落としてクリアな映像をキープします。

電波到達距離見通し最大200mを実現

AT-2630AVSは無線送信デジタル伝送方式を採用する事で見通し環境下で最大200ｍの電波送信距離を実現しました。遮蔽物の多い場所や上下階での使用でも電波が届きやすくなっています。

※200ｍは遮蔽物の無い環境でのテスト結果です。
屋内等の実使用では到達距離が短くなります。

■電波到達距離について■
AT-2630AVSに記載の電波到達距離は、メーカーが行った見通し環境でのテスト結果に基づいた動作確認距離となっております。実際にAT-2630AVSを使用した場合、設置環境（送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など）や周囲状況（他の無線機器との相性など）によって電波の到達距離が著しく変化します。
記載上の電波到達距離は目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。

同一空間で最大2セットまで使用可能

AT-2630AVSは同一空間で最大2セットまで使用が可能です。
高フレーム数を実現している反面、増設対応数は少なくなります。

傍受されない混信しない

AT-2630AVSは送信周波数を常時可変(ホッピング)させることで周波数を特定されず第三者に傍受される心配がありません。カメラと受信機は必ず1：1の状態で通信を行います(ペアリング)。

他の周波数やノイズが存在する場合はその周辺を避けて空いているチャンネルを自動選択するため他機器との混信がありません。

■設置環境についてのご注意
設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。同メーカー製無線システムを同一箇所や近距離間で複数セットご利用の場合、電波帯域に制限があるため最大2セットまでの使用を推奨しております。

工事設計認証取得

電波法に適合する工事設計認証を取得。 安心してお使いいただけます。

2.4GHz帯を使用した[高度化小電力データ通信システム]という電波法に基づく基準認証を受け、
総務省令で定められた[技適マーク]を取得しております。

AT-2630AVS 送信機・受信機

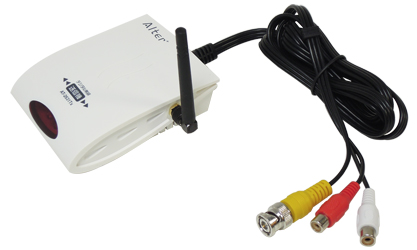

送信機 AT-2631Tx

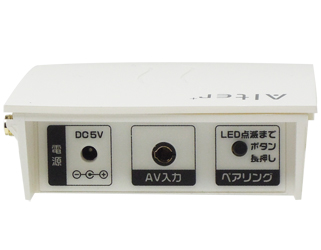

送信機[AT-2631Tx]本体に電源入力端子(DC5V)、AV入力端子、ペアリングボタンが備わっています。
送信したい機器との接続は付属のAVケーブルで行います。
AVケーブルには映像入力(BNC-J)、音声入力(L/R)(RCA-J)が備わっています。

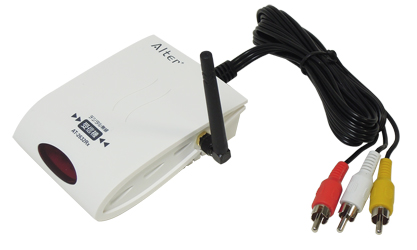

受信機 AT-2632Rx

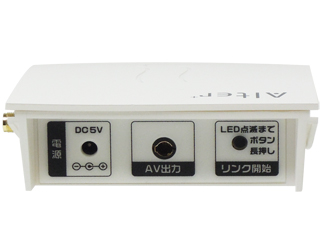

送信機[AT-2632Rx]本体に電源入力端子(DC5V)、AV出力端子、ペアリングボタンが備わっています。
モニターへの接続は付属のAVケーブルで行います。
AVケーブルには映像出力(RCA-P)、音声入力(L/R)(RCA-P)が備わっています。

AT-2630AVSの送信機AT-2631Tx/受信機AT-2632Rxのアンテナ端子は共通でSMA端子となります。オプション品のメーカー純正の高利得アンテナ等に交換が可能です。なお、一部独自端子の為、市販品のアンテナへの交換には対応しておりません。

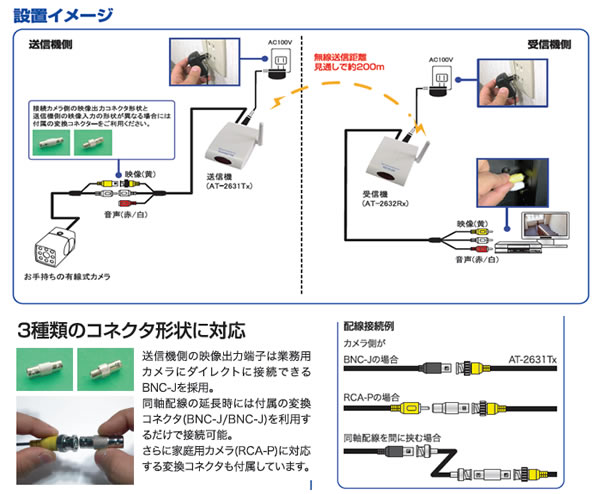

設置イメージ図

AT-2630AVSの設置イメージ図です。

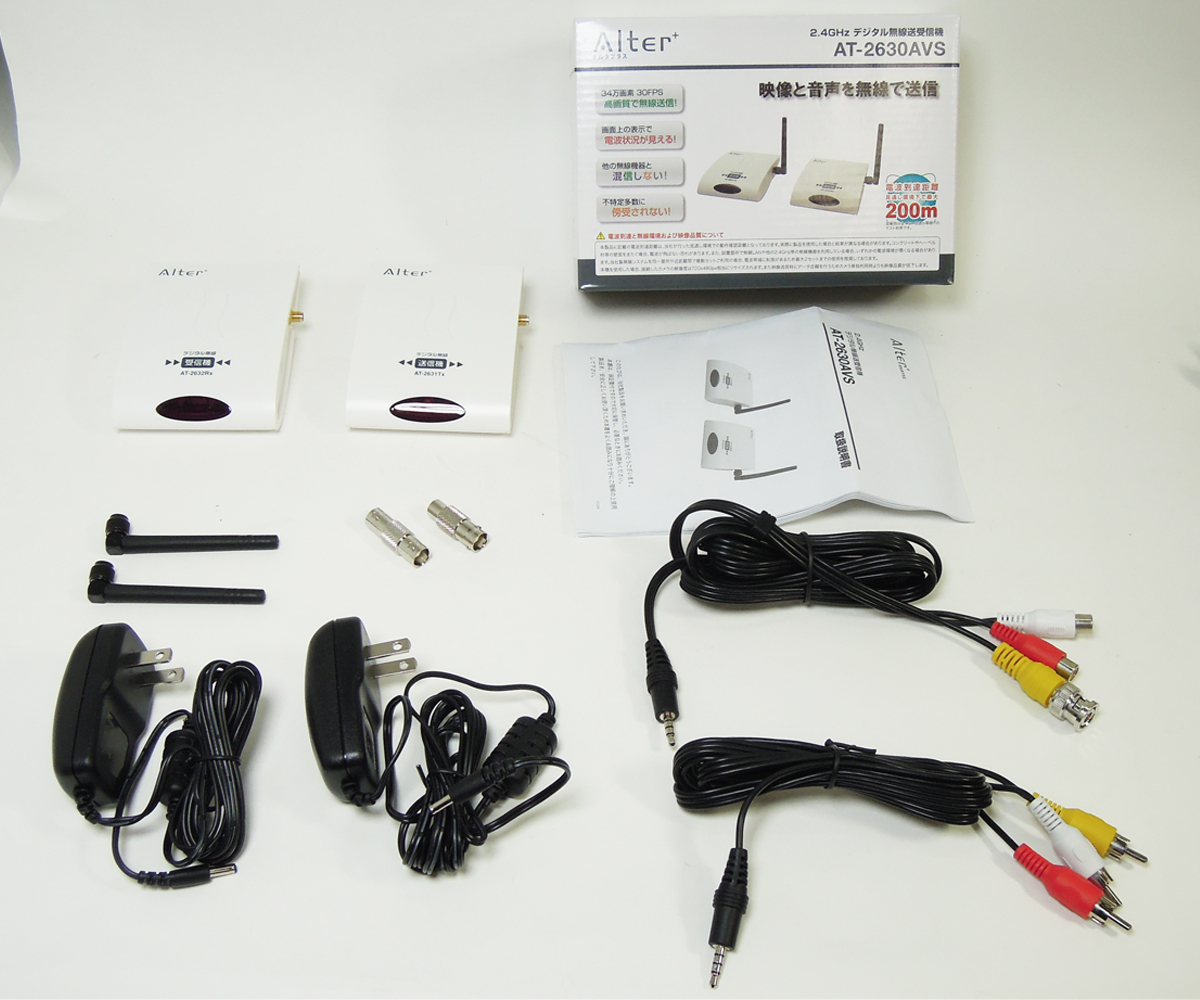

AT-2630AVS 同梱内容

AT-2630AVSには下記内容物が同梱します。
・AT-2631Tx(送信機)
・AT-2632Rx(受信機)
・SMA端子アンテナ×2
・ACアダプター×2
・AVケーブル×2
・BNC-J/BNC-J変換コネクタ
・RCA-J/BNC-J変換コネクタ
・取扱説明書(製品保証1年)

AT-2630AVSはデジタル無線技術を採用した2.4GHz帯の映像・音声無線送受信機です。電波到達範囲内であれば送信機に接続した防犯カメラやAV機器の映像と音声を簡単にワイヤレス化することができます。

AT-2630AVSではD1解像度(720x480px) 最大30fpsで映像と音声をワイヤレス送信ができ、接続された映像はD1解像度(720x480px)で最大30fpsで映像送信が可能です。従来モデルと比較して、3倍のフレームレートを実現し、より有線配線に近い品質での映像表示が可能です。但し、接続したカメラの解像度は720x480px相当にリサイズされます。また映像送信時にデータ圧縮を行うためカメラ単独利用時よりも映像品質が低下します。それでもノイズを発生させずワイヤレス送信が出来るメリットは非常に大きなものだと言えます。

また、長距離の電波到達を実現しており、障害物無しなら見通し200m。木造家屋の目安では20～40mでご使用いただくことができます。従来の無線製品よりも電波が届きやすく遮蔽物の多い場所や上下階での使用にもオススメです。

なお、AT-2630AVSでは同一空間では2台までの同時使用となりますので同一空間で大量に使用したい場合には不向きとなります。それでも2セットまでの使用でしたら従来機種を遥かに上回る性能を備えています。

このようにAT-2630AVSは高画質、高フレームレートを実現させたワイヤレスシステムです。常設から一時的な仮設まで対応することもでき、大変お奨めのワイヤレスシステムです。

2.4GHzデジタル無線送受信機 AT-2630AVS 製品仕様

型番	AT-2630AVS
送信機 [AT-2631Tx]
映像入力方式	NTSC
有効画素数	約34万画素 (D1:720x480px)
映像入力端子	BNC-P(黄) *付属ケーブル末端
音声入力端子	RCA-J(赤/白：ステレオ) *付属ケーブル末端
アンテナ端子	SMA-R-P オリジナル　（専用アンテナを接続）
受信機 [AT-2632Rx]
映像出力端子	RCA-P(黄) *付属ケーブル末端
音声出力端子	RCA-P(赤/白：ステレオ) *付属ケーブル末端
アンテナ端子	SMA-R-P オリジナル　（専用アンテナを接続）
映像出力方式	NTSC
映像化方式	MPEG4
映像出力解像度	D1(720x480px)
受信登録数	1台
無線技術情報
使用周波数帯	2.4GHz帯　（2400.0MHｚ～2483.5MHｚ）
帯域幅	2MHz (39ch)
変調方式	GFSK
スペクトラム拡散	周波数ホッピング方式
出力フレームレート	最大 30FPS (通信状況により可変変化)
アンテナ利得	3dBi (標準付属品)
通信距離	最大200ｍ
工事設計認証番号	送信機：204-220035　受信機： 204-220037
その他
保護等級	非防水
動作温度範囲	-5～+45 ℃ (送信/受信機共に )
消費電流	送信機：400mA　(最大)　受信機：300mA　(最大)
消費電力	送信機： 2W 受信機：１ .5W
電源・電圧	DC5V 1A 付属アダプター (送信/受信機共に )
外形寸法(突起部を除く)	75(W)x28(H)x100(D)mm (送信/受信機共に )
質量	送信機：約120g 受信機：約115g

2.4GHzデジタル無線送受信機 AT-2630AVS オプション品のご案内

	2.4GHz帯デジタル無線カメラ専用高利得アンテナ 型番：ANT-01 価格：￥5,250(税込) （購入数はカート内で設定してください） 電波到達距離を伸ばすことができる、オプションの高利得アンテナです。 カメラ側、受信機側双方に利用できます。 仕様 適合機種：AT-2631Tx、AT-2632Rx コネクタ：SMA-R-J(メーカーオリジナル) 利得：5dBi 電波到達距離※(見通し、メーカーテスト値)： 送信機/受信機片方のみ使用時　最大300m 送信機/受信機両方に使用時　最大350m 外形寸法：12φ×195(H)mm 質量：約25g ※電波到達距離は、屋内または障害物のある場所で使用した場合、 最大で1/15程度まで減衰する場合があります。
	無線アンテナ延長ケーブル 型番：AL-05 (5m)  価格：￥5,980(税込) （購入数はカート内で設定してください） 型番：AL-10 (10m)  価格：￥6,980(税込) （購入数はカート内で設定してください） アンテナ位置を延長できるケーブルです。 仕様 適合機種：AT-2631Tx、AT-2632Rx ケーブル：3C-2V セット内容：延長ケーブル、アンテナ固定金具、金具固定用ネジセット
	ケーブル 受信機から配線時、ケーブルの長さが足りない場合は 別途ケーブルをお買い求め下さい。
