ソーラーバッテリー無線カメラ&録画機能搭載モニターセット YKS-WCM920SL
録画機能搭載モニターセット
ソーラー電源で使える!無線カメラ2台セット!
型番:YKS-WCM920SL
価格:¥48,000(税込)(購入数はカート内で設定して下さい)
-電波到達距離-
メーカー公称値 ~ 一般環境20m程度/最大約100m
→YKS-WCM920SL のご紹介
→YKS-WCM920SL 録画時間目安
→YKS-WCM920SL 製品仕様
→YKS-WCM920SL オプション品
ソーラーバッテリー無線カメラ&録画機能搭載モニターセット YKS-WCM920SL 主な機能と特徴
ソーラーバッテリー無線カメラ&録画機能搭載モニターセット
YKS-WCM920SLはソーラー電源で使える無線カメラセットです。
カメラはバッテリーを搭載し、常時電源に対応するほか、ソーラー電源・内蔵バッテリーによる駆動が可能なのでカメラ側の電源配線が不要により、今まで設置できなかった電源を確保できない場所にも設置することができます。
セットとなるモニターは電源は必要となりますが、受信機、microSDカード録画機能、9インチタッチパネルを採用したオールインワンモニターが付属します。
また、カメラは標準で2台セットとなりますが、最大4台まで増設が可能なので幅広い用途にご活用いただくことができます。
防滴型ソーラーバッテリー無線カメラ
防滴型ソーラーバッテリー無線カメラ 主な特徴
|
YKS-WCM920SLのセットとなるカメラは1/2.7インチの約200万画素CMOSイメージセンサーを採用したソーラーバッテリー内蔵のデジタル無線式ワイヤレス防犯カメラです。
本体は付属のACアダプターを使用した常時電源による運用のほか、ソーラーパネルを接続したソーラー電源による運用にも対応します。本体はコンパクトな筐体を採用することで防犯カメラ設置による威圧感を抑えて設置することができ、本体はIP55の防水規格に準拠した防滴性能を有しているので、屋外軒下への設置にも対応します。
また、夜間監視能力を高める為、赤外線カットフィルター切替式(ICR)のデイナイト機能を搭載し、明るい時はカラー撮影を行い、暗くなると高感度白黒撮影モードに自動で切り替わります。さらに、レンズ前面部に赤外線LEDを搭載することで約10m先まで赤外線照射を行い、夜間監視を可能にしています。
このほか、マイク、スピーカーを内蔵することでカメラ周囲の音を確認することができ、モニター側からカメラ側へ音声を出すこともできます。
本体前面
水平85°/垂直45°の広い視野角と200万画素CMOSセンサーを搭載したカメラ機能を搭載しています。また、本体前面部には赤外線LEDを搭載。周囲が暗くなると自動的にICR切替式による、高感度白黒撮影に切り替わり、赤外線を照射した暗視撮影が可能です。赤外線照射距離は約10mまで照射可能です。また、人感センサー(PIRセンサー)を搭載し、水平約100°、垂直約45°の範囲で最長約5mまでの人体を検知します。
本体側面
本体は幅60×高100(アンテナ含めると187)×奥行き75(ブラケット含めると170)[mm]のコンパクトな筐体に仕上がっています。防犯威嚇効果を適度に抑えつつ、防犯カメラの設置ができます。本体には3.7V / 6400mAのバッテリーを内蔵しています。(ソーラー充電用)
※アンテナは横方向に90°倒すことが出来ます。
※ブラケットは仕様上、約45°程度しか向きを変更できません。
その為、真横に向けたりはできませんのでご注意ください。
本体背面
本体背面にスピーカーが備わっています。モニター側に備わっているマイクに話しかけることで音声による威嚇などを行うことができます。
ブラケットを外すことで電源端子が露出します。こちらにACアダプターまたはソーラーパネルを接続して常時電源、ソーラー電源により使用します。
●人感センサー(PIRセンサー)について
人感センサーは周囲の温度変化を感知して動作する仕組みとなり、感知エリアはカメラ正面より最大5m以内となります。感知エリア内で熱(赤外線)を発生する物体(人や動物)が移動することによってセンサーが動作してカメラが起動し、モニター側へ映像を送信します。
※赤外線の変化を感知する為、動物(犬や猫)によって作動することがあります。
※感知エリア内であっても、人が全く動かない場合は感知しない場合があります。
※気温と人の体温が近い場合や、ゆっくりした移動には感知しにくい場合があります。
※センサーに向かって正面より近づく場合は感知距離が短くなる場合があります。
専用ソーラーパネル
専用ソーラーパネル 主な特徴
|
YKS-WCM920SLの付属カメラにはソーラーパネルが付属します。ACアダプターではなく、ソーラーパネルを接続した場合、ソーラー電源による運用ができ、今まで電源がとれなかった場所にもカメラ設置ができるようになります。また、カメラに内蔵しているバッテリーへ充電を行う事ができ、日照が得られない夜間時には内蔵バッテリーによる運用を行います。
ソーラーパネル背面
ソーラーパネルには3mの電源ケーブルが装着されています。カメラからケーブルの届く範囲内で日照環境の良い場所に設置します。取付は付属でブラケットが付属しており、こちらを用いて壁面や屋根に固定します。
カメラ・ソーラーパネル接続イメージ
写真のイメージでカメラのブラケット部分にあるケーブル通し穴にソーラーパネルの電源ケーブルを通してカメラ側の電源端子と接続します。
●ソーラーパネルによる運用について
ソーラーパネルは太陽光で発電します。
できるだけ日照時間が長く、発電効率の良い場所に取り付けてご使用ください。
また、ソーラー電源での運用は設置場所の天候や日照、録画頻度などの要因でバッテリー切れが起きる可能性があります。安定した運用を行いたい場合はコンセント電源でご使用ください。
※直射日光が長い時間当たる南向きの屋根や壁面への設置を推奨します。
※太陽光を遮る障害物がなく、日陰にならない場所へ設置してください。
※太陽光に対して正面になるように角度を調整してください。
※透明または半透明のアクリル板やビニールハウス内などの光を通す場所に設置した場合は、
直射日光の下に比べて発電効率が約30%ほど落ちます。
録画機能搭載受信機内蔵9インチ液晶モニター
YKS-WCM920SLのモニターは録画媒体にmicroSDカードを採用したSDカードレコーダーと受信機能を備えた9インチの液晶モニターが付属します。モニターはタッチパネル方式を採用し、直感的な操作を実現しました。
受信映像をダイレクトにSDカードに録画出来るので別途録画機器を用意する必要なく手軽に防犯録画を行うことができます。録画方法は手動録画、PIRセンサーによる動体検知録画、スケジュール録画が可能な為、使用用途に合わせた録画運用が可能です。
さらにリモートアクセス機能を備え、スマートフォン又はタブレットを使用してP2Pによる遠隔監視機能を利用することができます。
9インチタッチパネル液晶モニター
microSDカードレコーダー、受信機を内蔵した9インチ液晶モニターです。
タッチパネル式を採用し、画面上にタッチすることで手軽に操作ができます。
アンテナはモニターに内蔵されているので、スタイリッシュなデザインに仕上がっています。

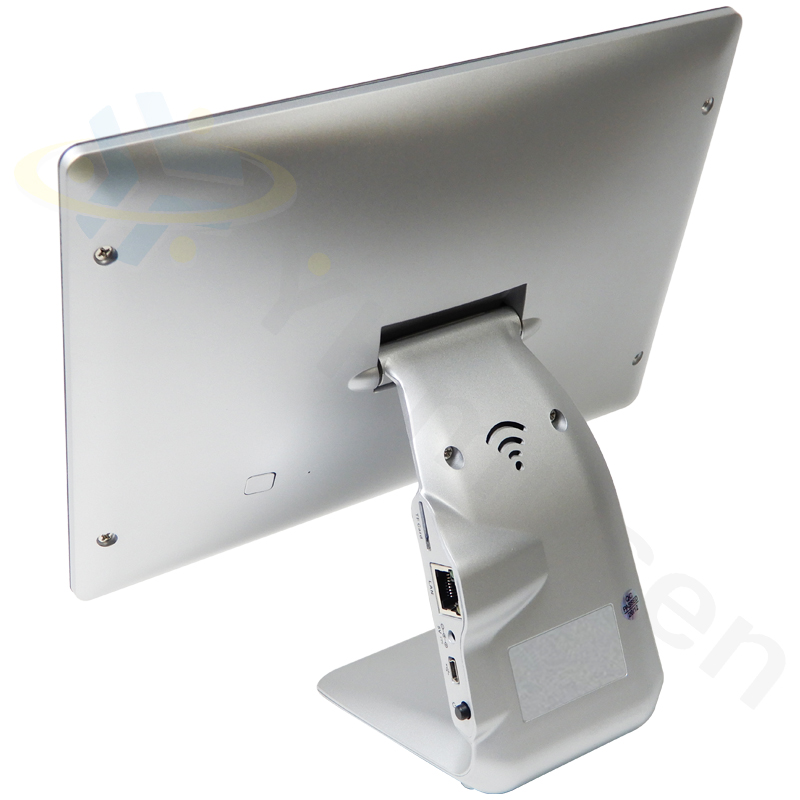

本体背面
本体背面には立て掛けスタンドが備わっており、写真のように立て掛けることができます。
背面には後述のmicroSDカードスロット、各端子部分が備わるほか、音声マイク、スピーカーも備わっています。
microSDカードスロット、各端子部分
本体背面のスタンド部分にmicroSDカードスロット、LAN端子、電源端子、
USB端子、電源スイッチが備わっています。
また、ルーターとLAN接続をすればネットワーク機能が利用可能になります。
モニタリング画面
モニタリング画面では最大4台までのカメラ映像を表示してモニタリングできます。
各画面をタッチすると単画面表示でのモニタリングができます。
また、単画面時には表示したカメラ周囲の音声を聴くことができるほか、モニターに内蔵されているマイクを通してカメラ側のスピーカーに音声を出すこともできます。
【カメラ映像の表示について】
YKS-WCM920SLはバッテリー使用を想定した仕様上、常時モニタリングを行う仕様とはなっておりません。カメラ側のバッテリー消費を抑える為、カメラは通常待機モードとなり、待機モード中は撮影及び電波の送信を行わず、PIRセンサーで検知して録画を行っている時と手動録画を行った時、モニター側でライブ映像の受信アイコンをタッチした時のみ起動して撮影、電波の送信を行う仕様となります。その為、モニタリング画面では最後に受信した映像で止まって表示される仕様となります。
また、それぞれ表示される秒数は下記の通りとなります。
・手動録画時:約60秒
・PIRセンサー検知録画時:設定した録画時間(約15秒/約30秒/約60秒)
・ライブ映像受信アイコンタッチ時:約60秒
上記秒数経過後、カメラは電波の送信を止め、待機モードになります。
日本語による設定画面
設定画面はアイコンと日本語表示で分かり易く、簡単に機器の設定を行うことができます。
主な設定項目は下記の通りとなります。
カメラ設定
▲カメラ設定
[ペアリング]カメラ交換時や増設時などに使用します。
[カメラOn/Off] カメラ増設時に使用します。
[解像度]録画解像度の設定 1080p / 720pから設定できます。(1080pはカメラ1のみ)
[明るさ]対象のカメラの明るさを6段階から選択できます。
[フリッカー対策]蛍光灯のちらつき(フリッカー)が酷い場合にちらつきを軽減します。
録画設定
▲録画設定
[録画モード]使用しません。
[スケジュール設定] 使用しません。
[動体検知]動体検知感度を[低 / 中 / 高]から設定できます。
[PIRスケジュール]動体検知の作動時間帯を設定できます。
[セクション]録画する時間を[15秒 / 30秒 / 60秒]から設定できます。
PIRスケジュール設定
▲PIRスケジュール設定
スケジュールは一週間(日~土)を30分ごとに分けて設定可能です。
オンにした時間帯は待機モードとなり、PIRセンサーで検知をした際に録画を行います。
オフにした時間帯ではPIRセンサーは反応しなくなり、録画を行いません。
デバイス設定
▲デバイス設定
[上書き]上書き録画機能のオン・オフ設定ができます。
[初期化]microSDカードのフォーマットができます。
[空き容量]microSDカードの使用状況を確認できます。

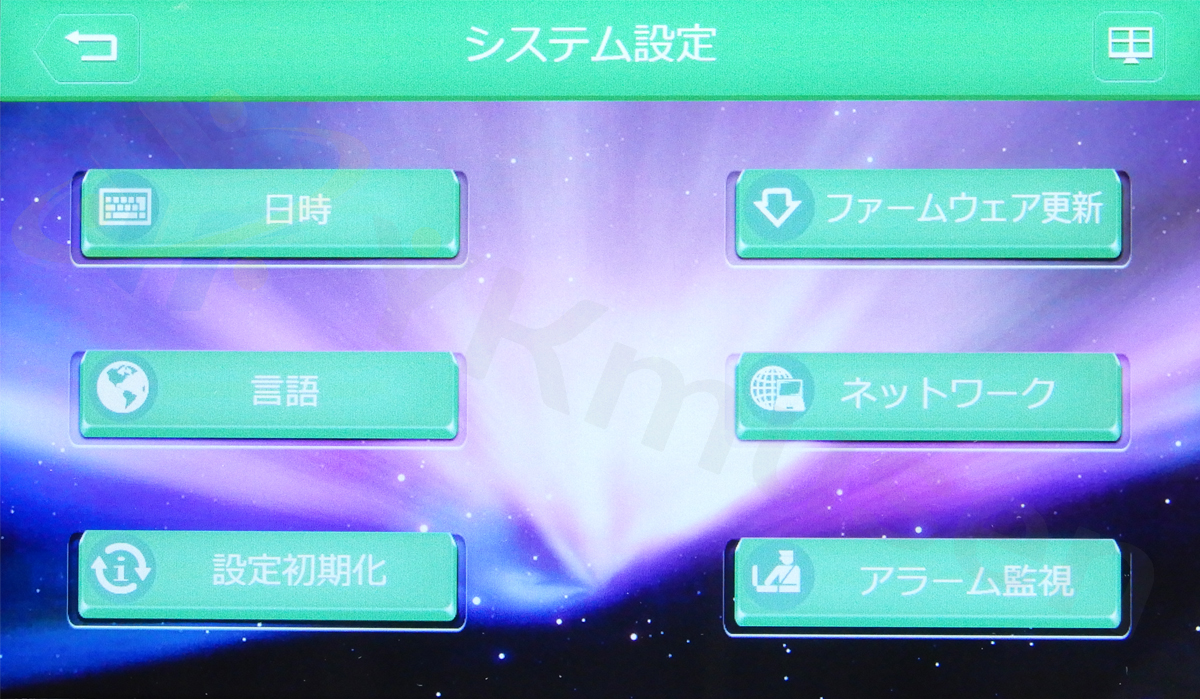

システム設定
▲システム設定
[日時]日付時刻の設定ができます。
[ファームウェアの更新]ファームウェアが提供された場合に更新ができます。
[言語]英語 / 日本語 / 中国語から言語を選択できます。
[ネットワーク] P2P機能を利用する場合に使用します。
[設定初期化]各設定値を工場出荷時に戻します。
[アラーム監視]PIRセンサーで検知した際に、モニター側でピッピッと音を出せます。
再生検索機能
メニュー画面で再生アイコンをタッチすると再生検索画面に入ります。
再生検索画面ではカレンダーが表示され、再生したい日付をタッチすると、その日付で録画された録画ファイルの一覧が表示されますので、再生したい録画ファイルを選ぶと再生ができます。
また、YKS-WCM920SLの録画形式はASF形式で録画されますので、microSDカードをパソコンに差し込むことで汎用的なPC動画再生ソフトでの再生を行うことができます。
リモートアクセス機能
YKS-WCM920SLにブロードバンド回線(LAN)を接続することで、スマートフォンを使って世界中のどこからでもカメラ映像と音声を確認することができます。導入方法はP2Pを利用している為、とても簡単に行うことができ、専用のアプリをダウンロードして、アプリ上からYKS-WCM920SLのモニター画面に表示されるQRコードを読み込むだけで簡単に機器を登録して遠隔監視ができるようになります。
▲左画像は機器登録画面。右画像は実際の遠隔監視画面になります。
デジタル無線電波で高画質伝送が可能。到達距離見通し最大100m
YKS-WCM920SLは無線送信デジタル伝送方式を採用することで見通し環境下で最大100mの電波送信距離を実現しました。
遮蔽物の多い場所や上下階での使用時には最大20m程度となりますが、ノイズの無いデジタル伝送によるクリアな映像でモニタリングすることができます。
※100mは遮蔽物の無い環境でのテスト結果です。
屋内等の実使用では約20m程度となります。
※カメラと受信機間の距離が離れるほど送信フレームレートが落ちます。
■電波到達距離について■
YKS-WCM920SLに記載の電波到達距離は、メーカーが行った見通し環境でのテスト結果に基づいた動作確認距離となっております。実際にYKS-WCM920SLを使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。記載上の電波到達距離は目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。
受信機1台にカメラを4台まで増設可能、4台同時に録画も可能
YKS-WCM920SLは初期セットではカメラが2台付属していますが、専用増設カメラYKS-WCM100をご受信機に最大4台まで登録可能です。4台同時に録画を行うことができ、手軽にデジタル無線監視カメラシステムの構築ができます。
●ライブ画面について
YKS-WCM920SLのライブ画面は下記の通りになります。
ライブ画面は1画面と4画面(4分割)で切り替えられます。
●複数台の録画について
YKS-WCM920SLはYKS-WCM920SLの受信機側で録画するシステムを採用しています。カメラ複数台登録時には同時に録画を行うことができます。カメラ1のみ1080p録画に対応し、カメラ2~4は720p録画となります。
工事設計認証取得
電波法に適合する工事設計認証を取得。 安心してお使いいただけます。 |
総務省令で定められた[技適マーク]を取得しております。
PCで再生
YKS-WCM920SLはmicroSDカードへの録画を行います。
本体での再生・検索を行えるほか、録画したデータはASF形式の為、汎用的なPC用動画ソフトで再生することができます。
※microSDカードは別売となり、付属しておりません。
YKS-WCM920SLで実際に録画した映像
YKS-WCM920SLで実際に撮影して録画を行った動画をご用意致しました。
録画データをアップロードした実際の動画になります。
▲YKS-WCM920SLで実際に事務所屋外を撮影した動画です。
ソーラーバッテリー無線カメラ&録画機能搭載モニターセット YKS-WCM920SL 録画時間の目安
録画解像度 | microSDカード容量 | 録画時間(1台あたり) |
1080P (1920×1072) フレームレート15fps |
256GB | 140時間 |
128GB | 70時間 | |
64GB | 35時間 | |
32GB | 18時間 | |
16GB | 9時間 | |
720P (1280×720) フレームレート25fps |
256GB | 200時間 |
128GB | 100時間 | |
64GB | 50時間 | |
32GB | 25時間 | |
16GB | 12時間 |
※録画時間目安表の録画時間はあくまでも目安になります。
動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。
ソーラーバッテリー無線カメラ&録画機能搭載モニターセット YKS-WCM920SL のご紹介
YKS-WCM920SLはソーラー電源で使える無線カメラセットです。
バッテリー内蔵のカメラ2台、ソーラー電源用のソーラーパネル2台、9インチ液晶モニターが付属します。
カメラはバッテリーを搭載し、付属のACアダプターを用いて常時電源に対応するほか、ソーラーパネルと組み合わせることでソーラー電源・内蔵バッテリーによる駆動が可能なのでカメラ側の電源配線が不要により、今まで設置できなかった電源を確保できない場所にも設置することができます。
セットとなるモニターは電源は必要となりますが、受信機、microSDカード録画機能、9インチタッチパネルを採用したオールインワンモニターが付属します。
また、カメラは標準で2台セットとなりますが、最大4台まで増設が可能なので幅広い用途にご活用いただくことができます。
YKS-WCM920SLのセットとなるカメラは1/2.7インチ200万画素CMOSイメージセンサーを採用したPIR検知式のデジタル無線ワイヤレス防犯カメラです。
200万画素のイメージセンサーにより標準的なフルHD画質で撮影ができ、夜間監視時には赤外線カットフィルター切替式(ICR)によるデイナイト機能と赤外線照射による暗視撮影が可能です。デイナイト機能では明るい時はカラー撮影を行い、暗くなると白黒撮影に切り替わり、本体前面部に搭載している赤外線LEDが照射され、最大約10mの暗視撮影を行うことができます。
また、本体に音声マイクとスピーカーを内蔵しているので、カメラ周囲の音声を聴くことができ、モニター側のマイクに話しかけることで相互音声会話を行うこともできます。
本体は幅60×高100(アンテナ含めると187)×奥行き75(ブラケット含めると170)[mm]のコンパクトな筐体に仕上がっているので、防犯カメラ設置による威圧感を抑えて設置することができ、本体はIP55の防水規格に準拠することで屋外軒下への設置が可能です。防水ではない為、直接雨があたる場所への設置はできませんので、玄関前やカーポートなどで屋根がある屋外環境への設置に適しています。
カメラの電源は付属のACアダプターによる常時電源のほか、付属のソーラーパネルを接続したソーラー電源による駆動が可能です。ソーラーパネルを使用する場合、ソーラーパネルには3mのケーブルが装着されており、カメラからケーブルが届く範囲内で日照条件の良い場所に設置することで安定した運用が可能です。また、カメラ本体には6400mAの大容量バッテリーを内蔵し、日照が得られない夜間帯にはバッテリーによる駆動が可能です。
セットとなるモニターは録画媒体にmicroSDカード(SDHC・SDXC対応 / 録画形式ASF形式)を採用した microSDカードレコーダーと受信機能を備えた9インチの液晶モニターです。液晶モニターはタッチパネル方式を採用することで直感的な操作を行うことができ、スピーカーとマイクを搭載することでカメラ側との相互音声会話にも対応します。また、筐体をコンパクトに仕上げることでモニターの設置場所を取らず、スマートに設置することができます。
モニターへは最大4台までのカメラを登録することができ、4台同時録画に対応します。録画はH.264による動画圧方式を採用し、録画解像度、録画フレームレートは基本的に固定になります。録画解像度はカメラ1のみ1080p(1920×1072)のフルHD録画に対応し、カメラ2~4は720p(1280×720)の録画解像度となり、録画フレームレートは1080pが15fps、720pが25fpsになります。
録画方法は手動録画、PIRスケジュール録画があり、YKS-WCM920SLの運用においてはPIRスケジュール録画がメインとなります。スケジュールは日~土の24時間(30分ごと)に設定ができ、録画有効の時間帯はPIR動体検知録画を行い、録画無効の時間帯は録画を行いません。また、動体検知時に録画を行う秒数は15秒/30秒/60秒から設定ができ、PIRセンサーが人体を検知し続ける限り続けて録画を行う仕様となります。
このほか、スマートフォン/タブレットからのリモートアクセス機能を備えており、モニター側にルーターと接続済みのLANケーブルを接続し、スマートフォン又はタブレットに専用アプリをダウンロードし、QRコードをスキャンするだけで簡単に遠隔モニタリングを可能にします。
YKS-WCM920SLの運用方法ですが、運用方法としては常時モニタリングをする製品ではありません。
カメラはバッテリー消費を抑えるため、基本的に待機状態となっており、カメラ前面部に備わっているPIRセンサーが人体を検知した時にモニター側に映像を送信し、モニター側がカメラ側からの映像を受信して録画を開始するシステムとなります。モニター側からカメラ側に映像を送信させることもできますが、60秒ほどでカメラが待機状態となります。
この仕様を踏まえるとYKS-WCM920SLは【人体を検知した時に録画を行う自動録画カメラのワイヤレスカメラ版】と言えます。常時モニタリングすることが目的ではなく、防犯の為に自動録画をしつつ、見たいときに見にいくイメージとなります。
モニター出力機能なども備わっていない為、やや簡易的なイメージもありますが、カメラ1は1080pのフルHD録画ができ、それ以外は720pのHD録画ができ、画質もまずまずの画質で録画ができる為、手軽にワイヤレスで防犯カメラを設置したい、電源を確保できない場所へカメラを設置したいという場合に活躍が期待できます。
ソーラーバッテリー無線カメラ&録画機能搭載モニターセット YKS-WCM920SL 製品仕様
カメラ | |
センサー形式 | 1/2.7インチ CMOSセンサー |
レンズ | 3.6mm |
有効画素数 | 約200万画素(1920×1072) |
音声(内蔵マイク) | 有り |
画角(視野角) | 水平:85°/ 垂直:45° |
可視光撮影照度 | 1lux以上 |
最低被写体照度 | 0lux(赤外線撮影時) |
夜間撮影距離(赤外線投光距離) | 約12m |
検知センサー | PIR方式 |
検知距離 | 最長約5m |
検知角度 | 水平:約100°/ 垂直:約45° |
保護等級 | IP55相当 |
出力フレームレート | 1080P:15fps/720P:25fps(カメラ1台の場合) |
動作温度範囲 | -5℃~+40℃ |
内蔵バッテリー | 有り/ 3.7V 6400mA(アダプター充電・約14時間で満充電) |
消費電力 | 最大6W |
電源アダプター | 5V/ 2A |
筐体材質 | ABS樹脂 |
外形寸法 | 本体(W×D×H):60×75×100㎜ (ケーブル・アンテナ・ブラケット接続突起部分除く) |
質量 | 本体:約225g(ブラケット除く、カメラ・ケーブル) |
モニター | |
モニター | 9インチLCD(1024×600) |
タッチパネル | 静電容量方式 |
LAN端子/Wi-Fi接続機能 | 有り/なし |
カメラ受信台数 | 最大4台 |
分割表示 | 1/ 2/ 4分割 |
外部映像出力 | なし |
モニター表示映像解像度 | 1024×600 |
音声出力 | 有り/なし |
動作温度範囲 | 0℃~+40℃ |
内蔵バッテリー | なし |
消費電力 | 最大10W |
電源アダプター | 5V/ 2A |
外形寸法 | 本体(W×D×H):240×95×220㎜(画面正面向き時)モニター:9インチ |
質量 | 本体:約780g |
無線技術情報 | |
使用周波数帯 | 2.4GHz帯(2408MHz~2468MHz) |
変調方式/干渉制御 | FHSS |
スペクトラム拡散 | 周波数ホッピング方式 |
データレート | 6Mbps |
映像方式(記録フォーマット) | H.264 |
ファイルシステム | FAT32 |
通信距離 | 最大約100m(阻害物・阻害電波のない環境において) |
工事設計認証 | 取得済み |
録画・再生機能 | |
記録媒体 | microSD/macroSDHC/microSDXCカード |
最大容量 | 最大256GB |
録画設定 | 動体検知/手動録画 |
録画解像度 | 1920×1072/1280×720 |
記録フレームレート | 1920×1072:15fps/1280×720:25fps(カメラ1台の場合) |
4カメラ同時録画 | 可能 |
上書き録画 | 有り |
再生方式 | モニター再生/ PC再生/ スマートフォン・タブレット |
リモートアクセス機能 | |
使用可能機器 | iPhone/ iPad/ Android |
対応OS | iOS6.0以降/ Android8.0以降 |
アプリ(専用) | Ai SmartCam |
画像解像度 | 高:1920×1072/ 低:1280×720 |
音声出力 | ライブ映像:有り/ 再生時:有り |
ソーラーパネル | |
出力電圧 | 6V |
保護等級 | IP55相当 |
動作温度範囲 | -20℃~+60℃ |
内蔵バッテリー | なし |
外形寸法 | 本体(W×D×H):200×150×D15.5㎜(ケーブル除く) |
ケーブル長 | 3m |
その他 | |
同梱内容 | ソーラーバッテリー無線カメラ×2台 カメラ用ACアダプター×2台 カメラ用ブラケット×2台 ソーラーパネル×2台 ソーラーパネル用ブラケット×2 録画機能搭載モニター 取扱説明書(製品保証1年) |
※外観および仕様は予告無く変更することがあります。
※YKS-WCM920SLはモニタリング時、1~2秒の映像遅延が発生します。
また、モニタリング時に映像の飛びが発生する場合があります。
※電波到達距離は最大100mとなりますが、街中では約20m程度でお考え下さい。
