9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応ハイビジョンカメラセット YKS-KW1027N-Sの製品詳細

9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応ハイビジョンカメラセット YKS-KW1027N-S

9インチタッチパネル式HDD内蔵モニター
Wi-Fi対応ハイビジョンカメラセット

オールインワンハイビジョン無線カメラシステム!

型番:YKS-KW1027N-S

※販売終了しました。ありがとうございます。
-電波到達距離-
メーカー公称値 ~最大約200m(実用値40m以内)

9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応HDカメラセット YKS-KW1027N-S 主な機能と特徴

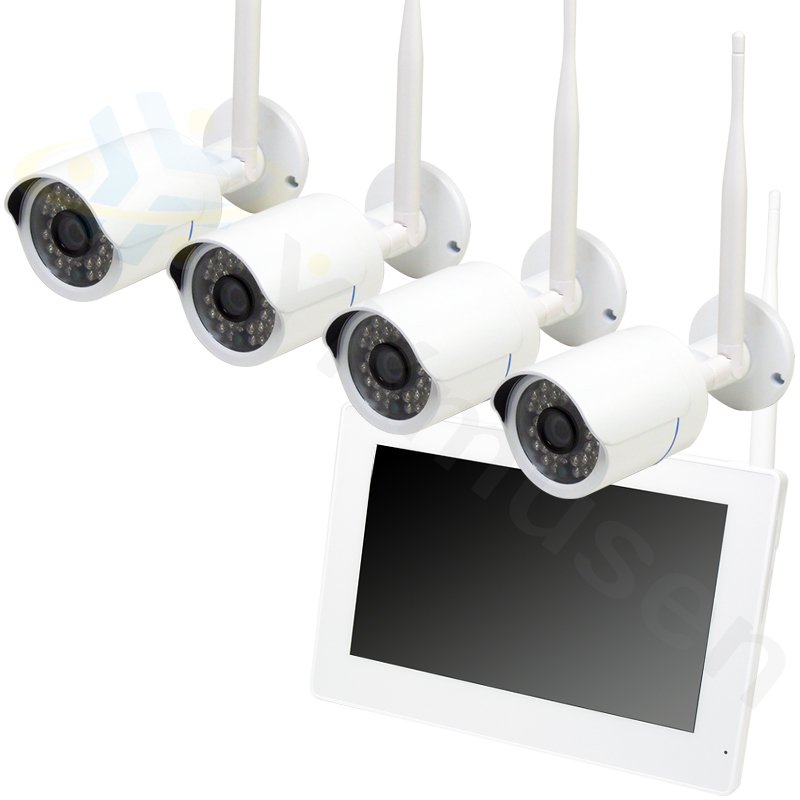

HDD録画装置一体型9インチタッチパネル式モニターとハイビジョンWi-Fi無線カメラセット

YKS-KW1027N-Sは92万画素(720p)のカメラモジュールを搭載し、ハイビジョン映像のまま無線送信を実現した屋外設置対応ワイヤレスカメラと大容量1TB HDD搭載録画装置一体型9インチタッチパネル式液晶モニターのセットモデルです。

セットとなるカメラは良質なHD画質撮影を実現し、夜間監視用に赤外線投光器を搭載した24時間監視可能な屋外用カメラで、筐体サイズもコンパクトサイズなので防犯カメラ設置による威圧感を適度に抑えた扱いやすいカメラがセットになります。

モニターは従来のSDカード方式とは異なり、2.5インチ1TB HDDを搭載することで長期間の録画に対応した録画装置を内蔵し、タッチパネル式の操作性の高さと優れた監視録画機能を備えたモデルです。日本向けに設計された設定画面はシンプルで、簡単設定により手軽に良質なワイヤレス防犯カメラシステムを構築できます。通信はWi-Fiによるデジタル無線を利用している為、安定した映像による長距離伝送を実現しています。

カメラは最大4台までの増設に対応し、監視環境に合わせてカメラ台数をお選びいただけます。

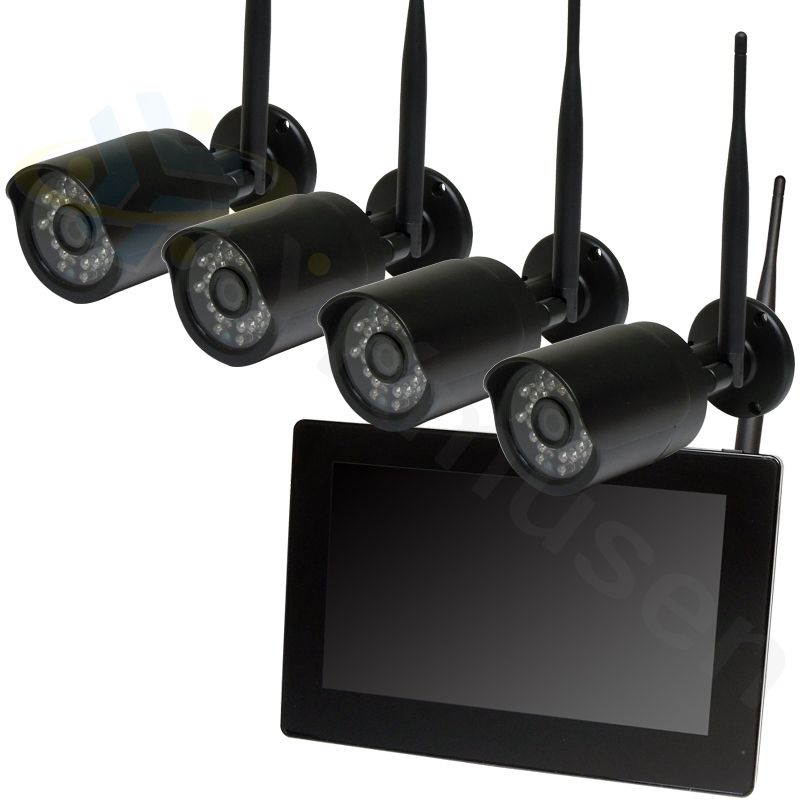

選べる筐体カラー

YKS-KW1027N-S 9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応ハイビジョンカメラセット ホワイト YKS-KW1027N-S 9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応ハイビジョンカメラセット ブラック

YKS-KW1027N-Sはカメラ及びモニター共に筐体カラーをホワイトとブラックの二色からお選びいただけます。設置場所の外観、外壁色に合わせたカラー選択が可能です。

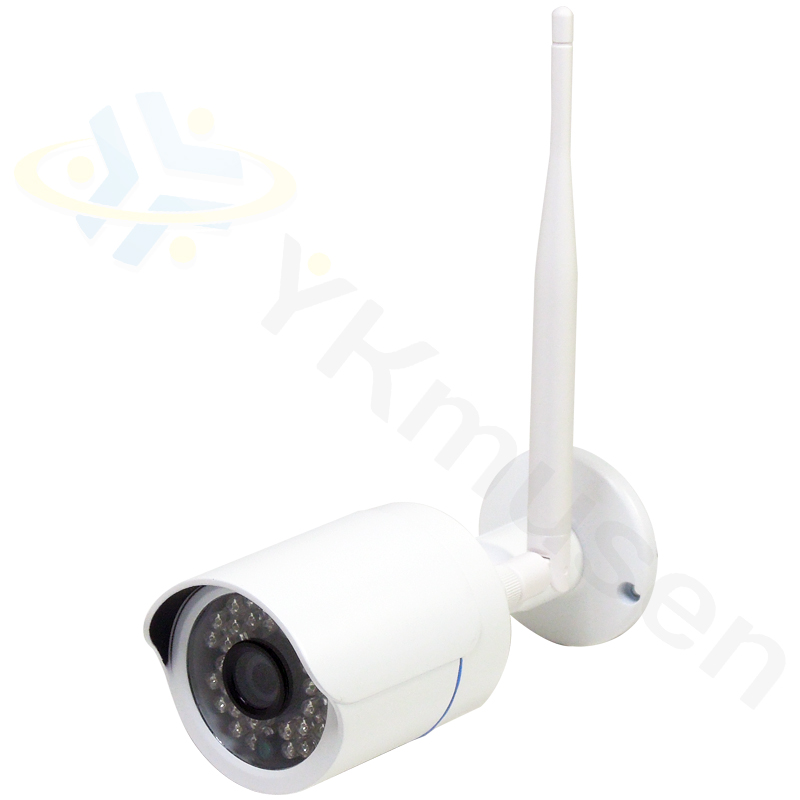

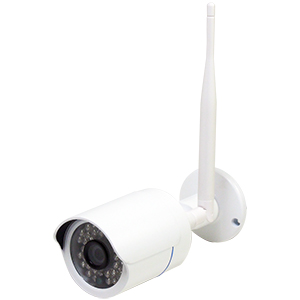

防雨型ハイビジョンデジタル無線カメラ YKS-CWB717

YKS-KW1027N-S 防雨型ハイビジョンデジタル無線カメラ YKS-CWB717 防雨型ハイビジョンデジタル無線カメラ
YKS-CWB717 主な特徴
  • 92万画素の高画質ハイビジョン撮影を実現
  • IP66相当の防水・防塵性能で屋外雨ざらしでも設置対応
  • 暗くなると赤外線を照射して最大30mの夜間撮影が可能
  • ノイズの出ないデジタル伝送方式で最大30fpsの動画

YKS-KW1027N-Sのセットとなる防雨型ハイビジョンデジタル無線カメラ「YKS-CW717」は1/4インチ92万画素CMOSイメージセンサーを採用したハイビジョン画質の防犯カメラです。

本体はIP66の防水規格に準拠した高防水性を誇り、屋外設置に対応します。また、夜間監視用としてICR(赤外線カットフィルター切替式)機能によるDay&Night機能を搭載し、昼は良質なカラー映像での監視を行い、暗くなると自動的に白黒映像に切り替え、感度を高めた監視を行います。さらにレンズ周囲に赤外線LEDを32個搭載することで最大約30mの赤外線照射を行い、夜間暗闇でも暗視撮影を行うことができます。

送信フレームレートは最大30fpsとなっており、カメラとモニター間の距離が離れれば離れるほどフレームレートが低下しますが、デジタル伝送の為、ノイズの出ないクリアな映像で監視モニタリングを行うことができます。

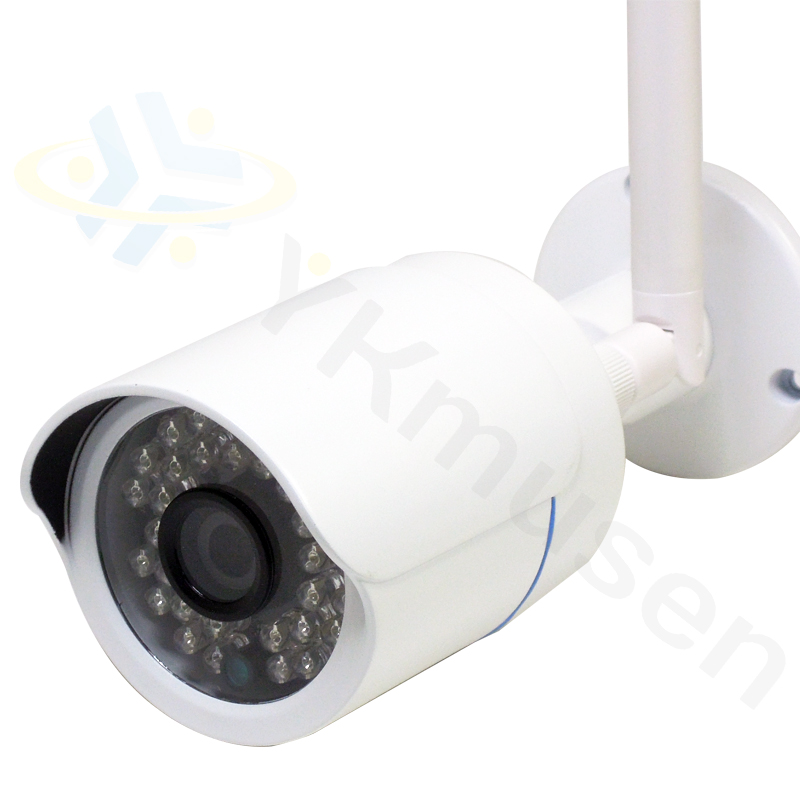

■92万画素 CMOSイメージセンサー搭載

92万画素 CMOSイメージセンサー搭載 防犯カメラのYKS-CWB717は、92万画素(1280×720)のHD防犯カメラです。f3.6mmレンズを搭載し、水平60度、垂直45度の標準的な範囲を撮影します。

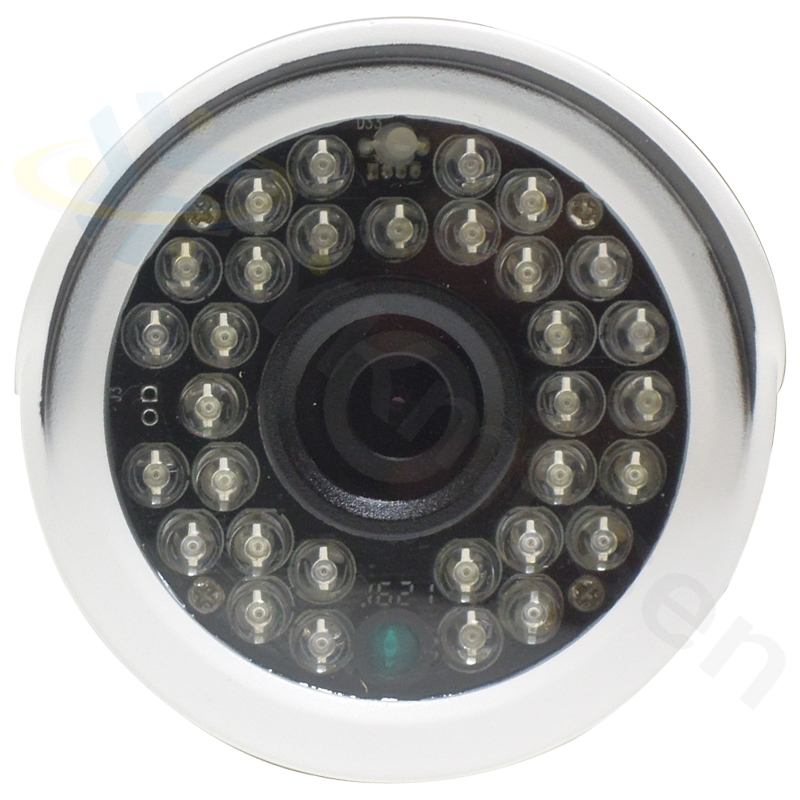

■赤外線投光器搭載

赤外線投光器を搭載 防犯カメラのYKS-CWB717の本体前面部には赤外線LEDを32個搭載しています。これにより夜間、低照度下では赤外線照射による暗視撮影が可能です。赤外線照射距離は最大約30m程度となります。

※赤外線発光部分はぼんやり赤く光ります。

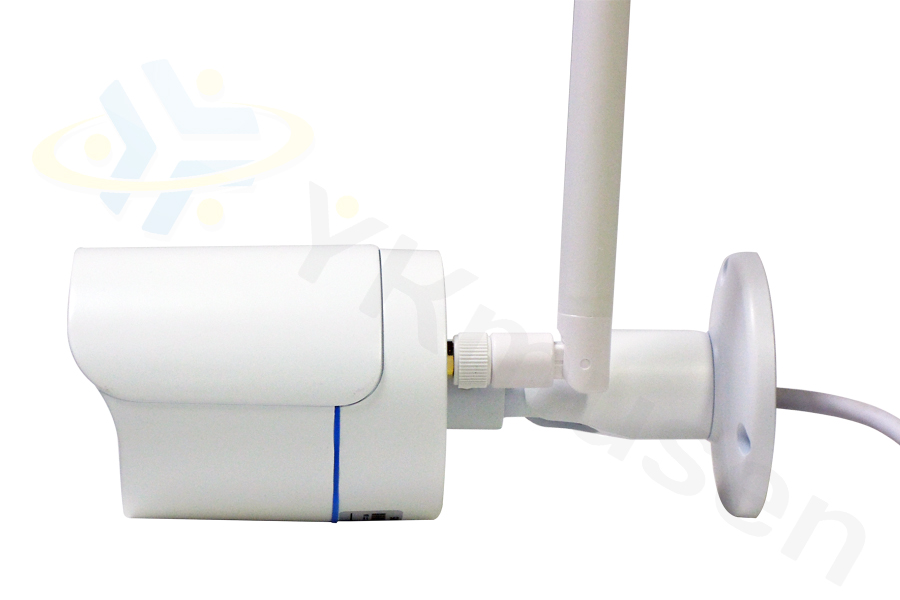

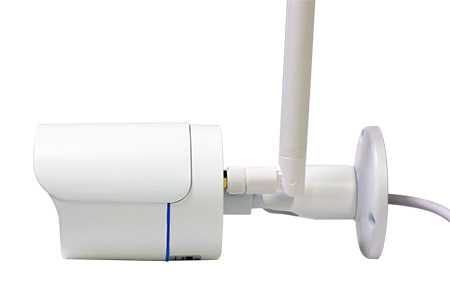

■コンパクトな筐体で適度な防犯威嚇効果

コンパクトな筐体で適度な防犯威嚇効果 筐体は直径67×奥行き168mm(ブラケット含む)のコンパクトな筐体を採用しています。また、本体はIP66防水性能を備えているので屋外への設置が可能です。筐体色は白色塗装の筺体となっているので白色系の壁等にマッチングするカラーデザインとなってるので、適度に防犯威嚇効果を得ながらも、防犯カメラ設置による威圧感を抑えた設置ができ、個人宅の屋外用防犯カメラや事務所、店舗入り口の防犯カメラに打って付けです。

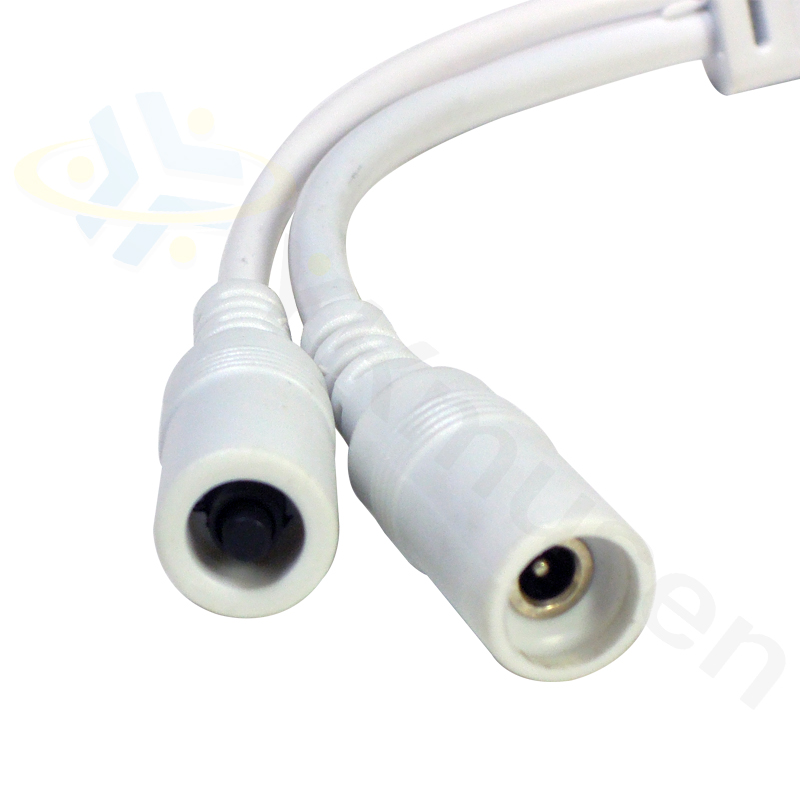

■電源端子・ペアリングボタン

電源端子・ペアリングボタン カメラ背面から約23.5cm長のケーブルが出力され、末尾で電源端子、ペアリングボタンに分岐します。電源は付属ACアダプターを用いて供給し、ペアリングボタンはカメラをモニター【YKS-KW1027N】側に登録する際に使用します。

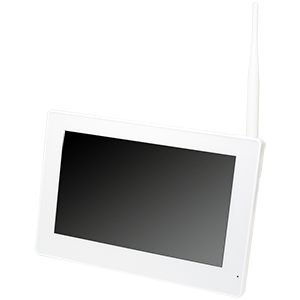

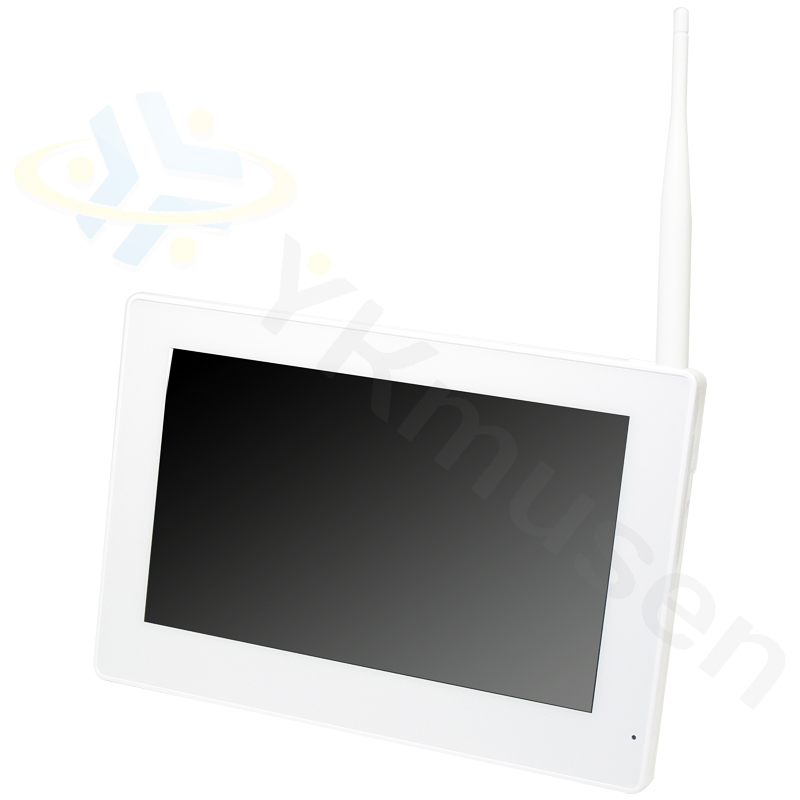

HDD録画装置一体型9インチタッチパネル式モニター YKS-KW1027N

YKS-KW1027N-S HDD録画装置一体型9インチタッチパネル式モニター HDD録画装置一体型9インチタッチパネル式モニター
YKS-KW1027N 主な特徴
  • 視認性の高い9インチ液晶画面と受信機が一体化
  • 分かりやすく操作性の良いタッチパネル仕様
  • 電波が安定する高利得アンテナ
  • ハイビジョン録画に対応したHDD録画機能搭載
  • 手動/スケジュール/動体検知録画が可能
  • 自動上書き録画に対応(ON/OFF)
  • スマートフォン/タブレットからの遠隔監視を利用可能

YKS-KW1027N-SのセットとなるHDD録画装置一体型9インチタッチパネル式モニター「YKS-KW1027N」は録画媒体に大容量2.5インチ1TB HDDを搭載することで長期間録画に対応し、カメラ映像をダイレクトに受信・録画する機能を備えた9インチ液晶モニターです。

操作性の良いタッチパネル仕様なので操作したい場所をタッチして直感的に操作することができ、また、受信映像をダイレクトに内蔵HDDに録画出来るので別途録画機器を用意する必要なくオールインワンで本格的な監視録画を行うことができます。画面表示も日本向けに設計されている為、取っ付きやすく、操作性と機能性を兼ね揃えた良質な製品に仕上がっています。

録画方法は手動録画、連続録画(スケジュール)、動体検知録画の3つの録画方法に対応し、カメラは最大4台まで登録が可能。モニタリング時は単画面、4分割画面で表示ができ、録画は登録したカメラを個別に録画する為、本格的な監視用デジタルレコーダーと同様の録画運用が可能です。更にリモートアクセス機能を備え、簡単な設定をすることでスマートフォン又はタブレットを使用してP2P遠隔監視機能を利用することができます。

また、HDMI映像出力(720p)を備え、大画面モニターへの映像出力も可能となっております。(HDMI出力使用時は、モニター画面は消灯します。この場合、操作は別途USBマウスで行います)

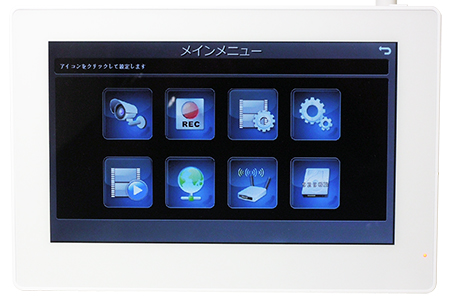

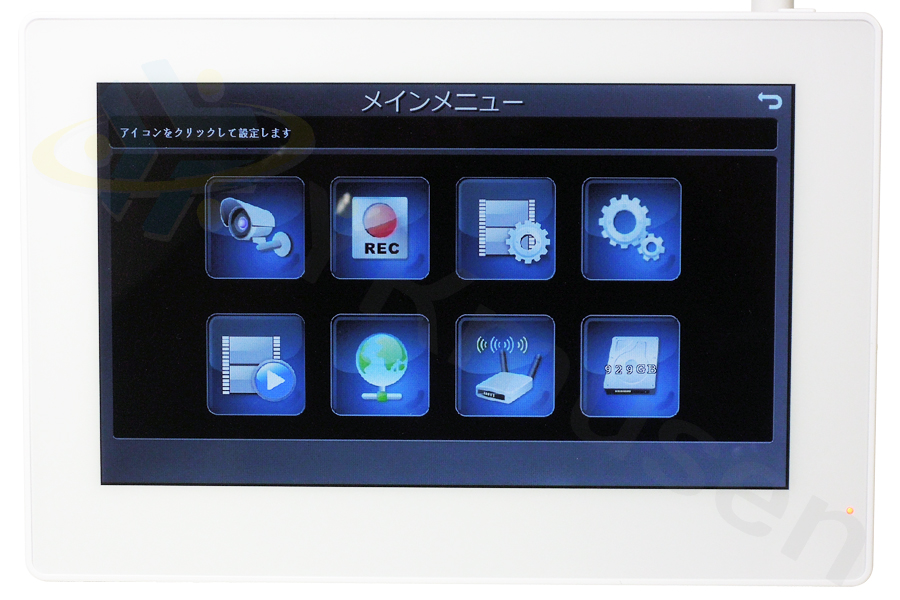

■9インチの視認性の高いタッチパネル式液晶モニター

コンパクトな筐体で適度な防犯威嚇効果モニターのYKS-KW1027Nは視認性の高い9インチ液晶モニターです。本体には電源以外のボタンは無く、スマートなデザインに仕上がっています。タッチパネル仕様の為、各操作は液晶画面をタッチして操作ができ、タッチパネルの反応も良く、操作性は高いと思います。また、USBマウスも接続可能なので、マウス操作を行うこともできます。

■4台までのカメラを登録可能

YKS-KW1027N-S 簡単ペアリング方式で最大4台までのカメラを登録可能

YKS-KW1027Nは最大4台までのカメラを登録することができ、4台まで同時録画を行うことができます。追加方法はペアリング方式を採用し、簡単にカメラを登録することができます。

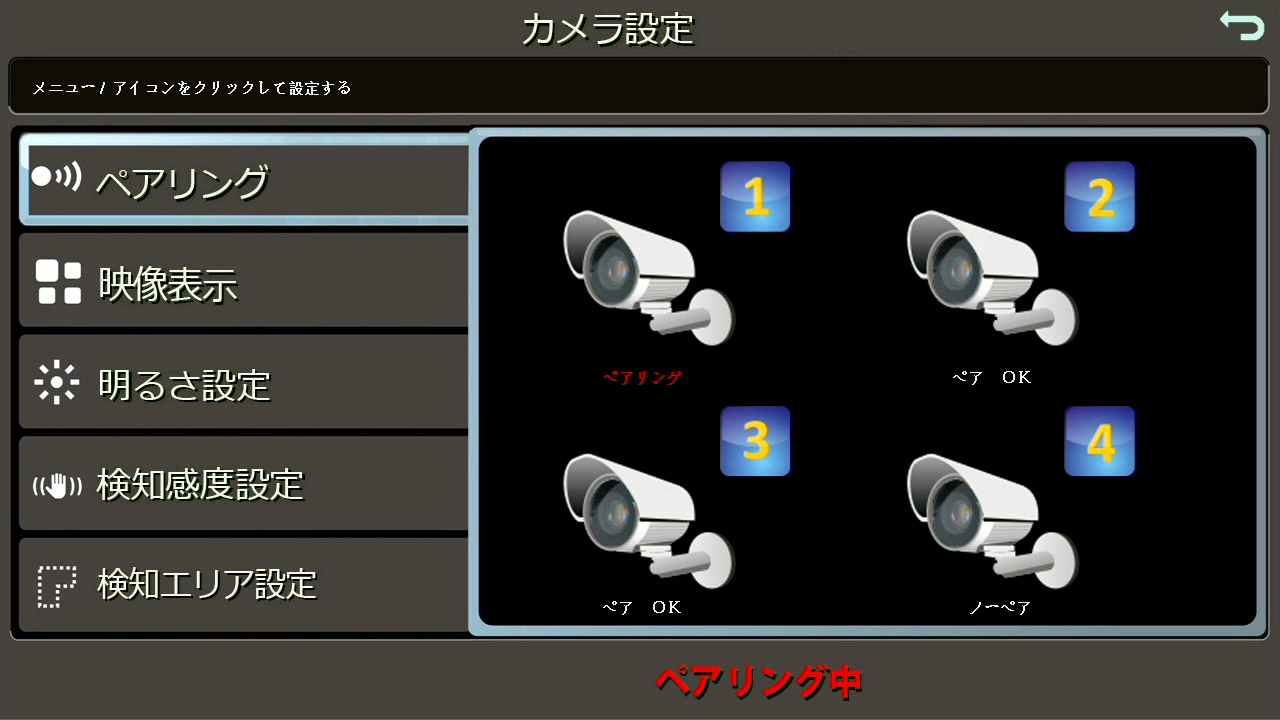

カメラ登録の流れとしては、YKS-KW1027N側の設定画面でペアリングを選択し、【ペアリング中】と表示されている間に、追加したいカメラのペアリングボタンを押すことで、カメラを登録することが出来ます。

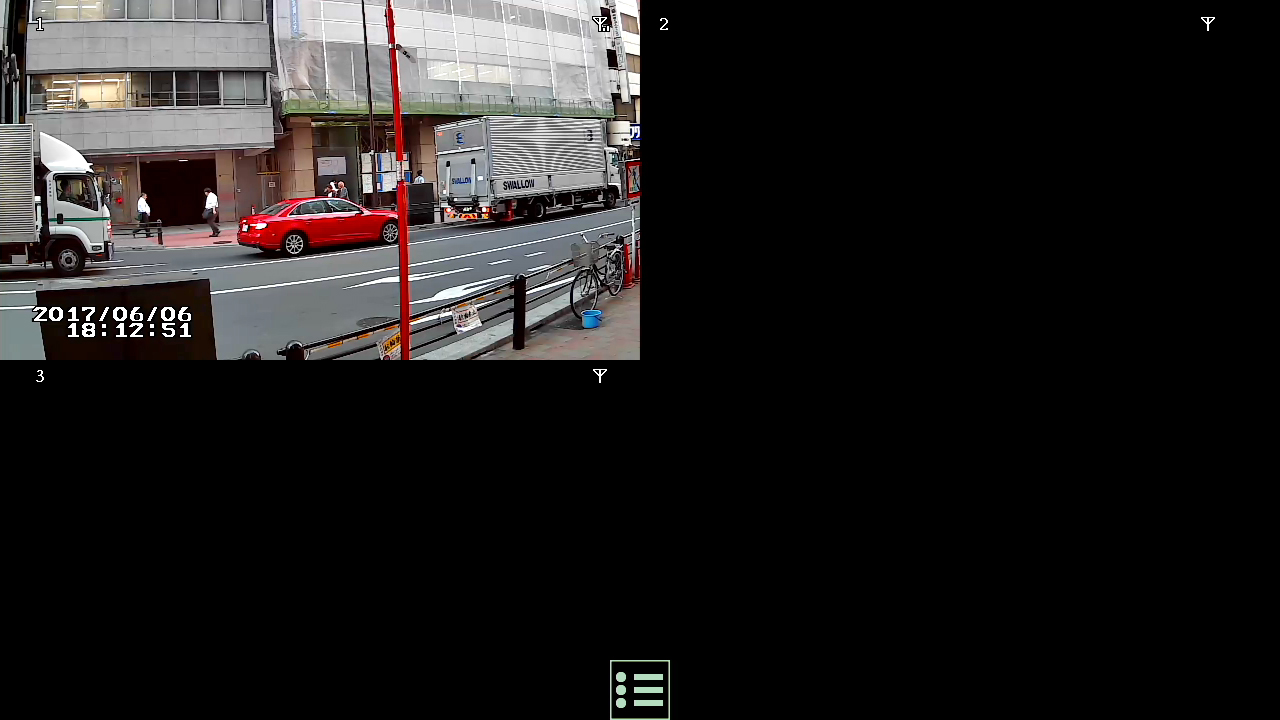

■画面4分割器機能を搭載

YKS-KW1027N-S 画面4分割機能を搭載

YKS-KW1027Nは画面4分割器を搭載しています。各1台ずつのカメラ映像を表示することはもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり録画することができます。

■高圧縮高画質録画の国際規格 H.264に対応

YKS-KW1027Nは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することでHD画質の高解像度画質でも長期間の監視録画を実現します。

■大容量2.5インチ 1TB HDDを搭載

YKS-KW1027Nの録画媒体にはタッチパネル式に多いSDカードではなく、2.5インチ 1TB HDDを搭載しました。これによりSDカードと比べて大幅に録画期間を延ばすことができ、長期間の監視録画が可能です。

※HDDは消耗品となり、2~3年毎の交換を推奨しております。
また、高品質HDDでも予期せぬクラッシュが発生する可能性がありますので、定期的な録画状態の確認等は必ず行うようにして下さい。

録画日数目安表
HDD容量 カメラ台数
1台 2台 3台 4台
1TB 87日 70日 52日 35日

※録画日数はカメラのカメラの撮影内容、撮影時間帯によって大幅に変化します。
あくまでこちらの表は目安としてお考え下さい。

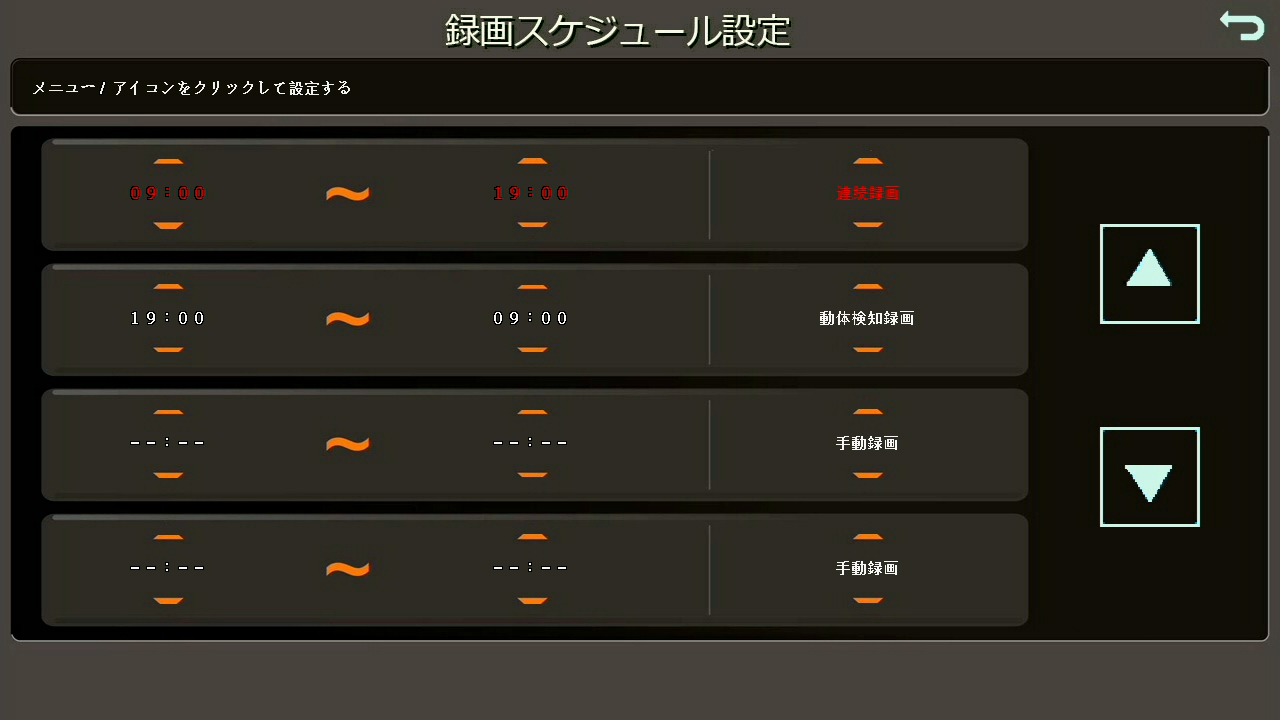

■録画スケジュール機能を搭載

録画スケジュール機能搭載

YKS-KW1027Nは手動録画を始め、4つの時間帯を設定できる録画スケジュール機能を搭載しています。録画スケジュール機能では、手動録画/連続録画/動体検知録画の3つの録画方法を時間帯を分けて設定できます。例えば上画像の例では9時~19時まで連続録画(常時録画)、19時~9時まで動体検知録画を行う運用になっています。

■動体検知機能

YKS-KW1027Nは画面上の動きを検知して録画を行う【動体検知機能】を搭載しています。検知感度は4段階で設定でき、検知エリアも8×6の細かなエリア調整ができるので、動体検知を利用した動体検知録画の運用もし易くなっています。

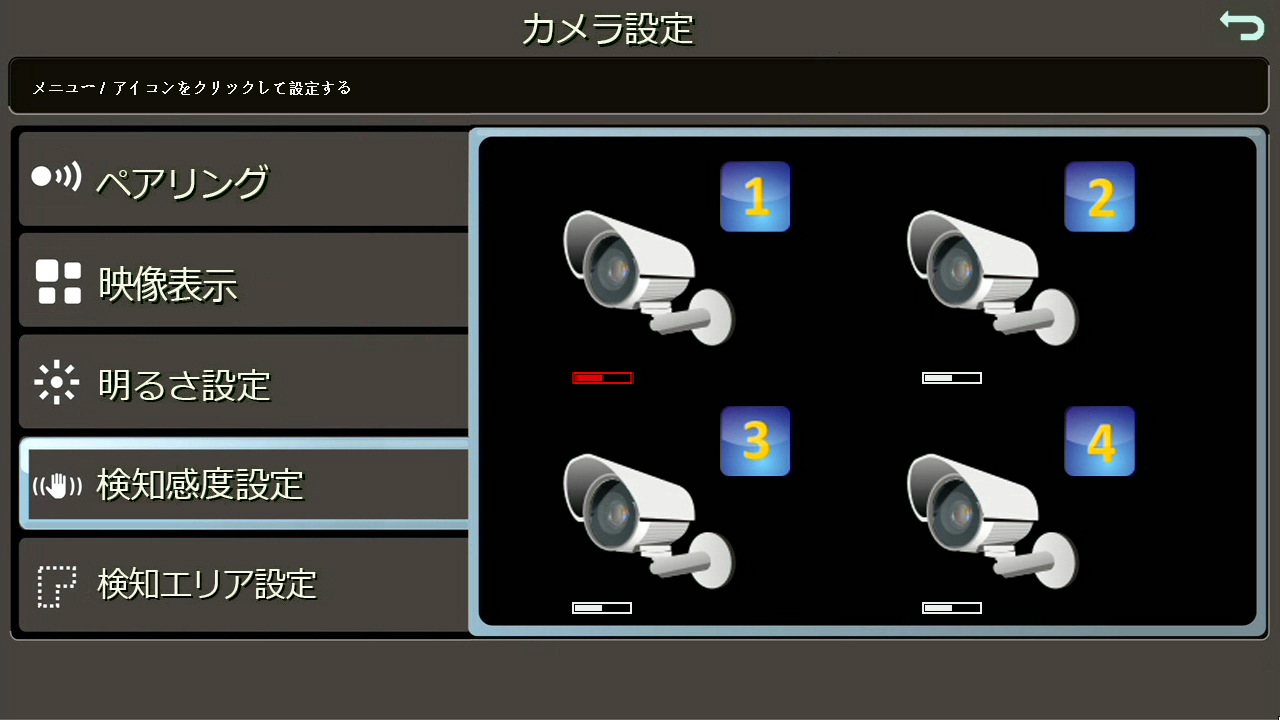

動体検知機能 検知感度設定
▲検知感度は4段階で設定できます。

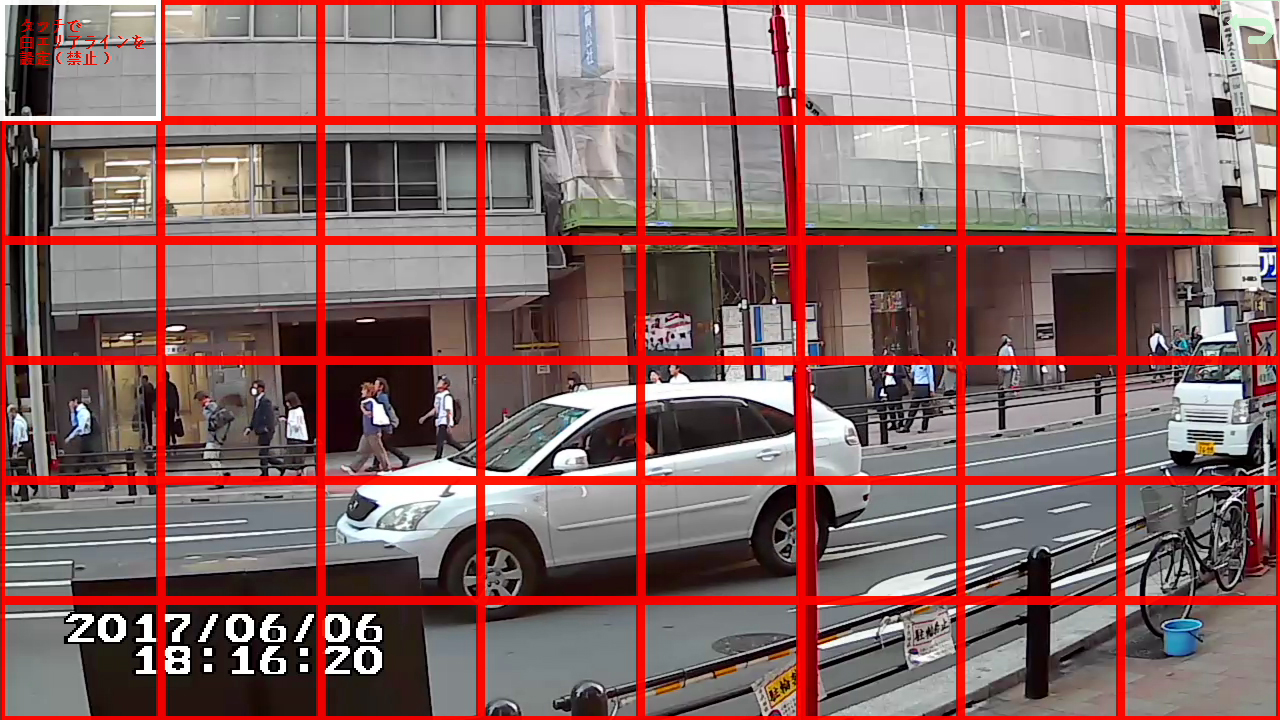

動体検知機能 検知エリア設定
▲検知エリアは横8×縦6の細かなセルから検知エリアを設定することができます。

■スマートフォン・タブレットを用いてインターネット遠隔監視が可能

スマートフォン・タブレットを用いてインターネット遠隔監視が可能

YKS-KW1027Nはインターネットがあればどこからでもリアルタイムの映像を監視できます。アクセス方法はスマートフォン・タブレットにて専用アプリをインストールして、アプリ経由で行います。詳細は【リモートアクセス機能】の項目をご覧下さい。

※この機能をお使いいただく場合、インターネット回線が必要です。

■カメラ4台を同時再生可能。microSDカードへの簡単バックアップ

YKS-KW1027Nは最大カメラ4台の同時録画が可能ですが、再生時も4台同時の4分割表示にて再生することができます。再生はメニューより行うことができ、再生したい月日の選択、時間帯の選択をするとその時間帯のファイル一覧が表示され、ファイルごとに再生を行うことができます。また、microSDカードへのバックアップ機能を搭載しており、ファイル一覧が表示されている画面上でSDカードアイコンを選択することで簡単にバックアップができます。

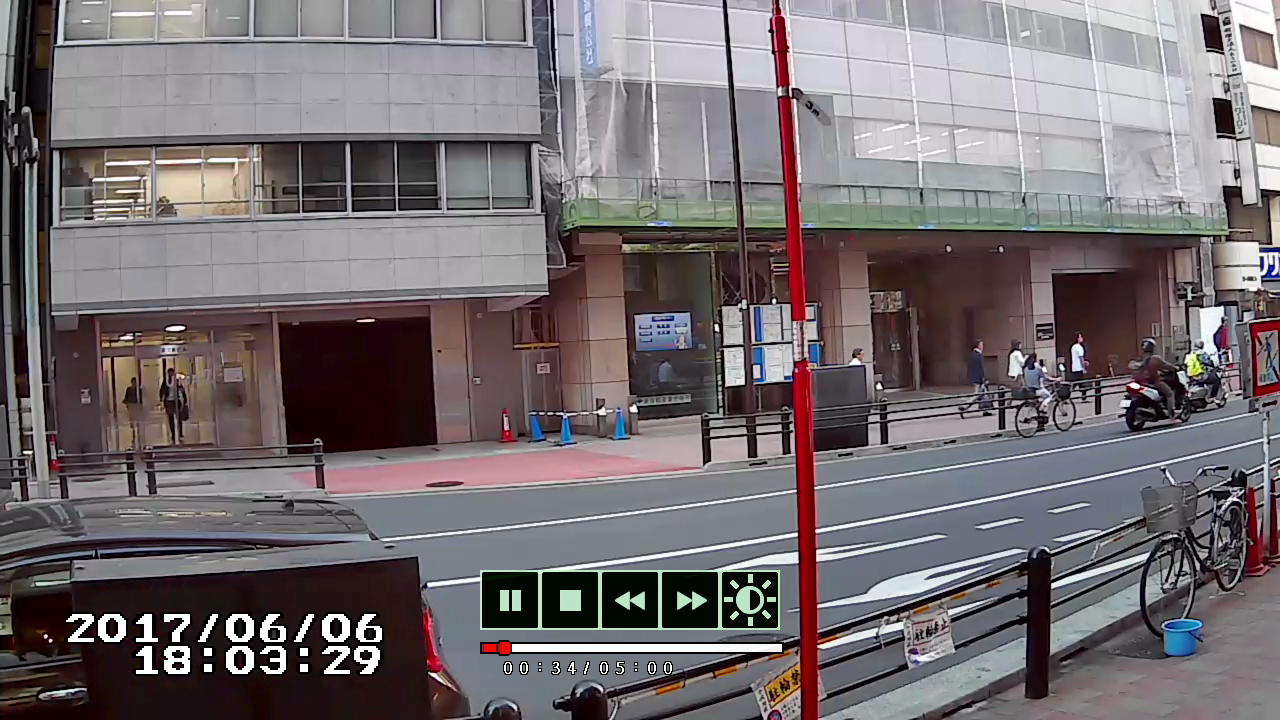

YKS-KW1027N 再生画面
▲実際に単画面で再生している再生画面です。
コマ送り、コマ戻しは30秒単位となり、早送り再生はできませんのがご了承下さい。

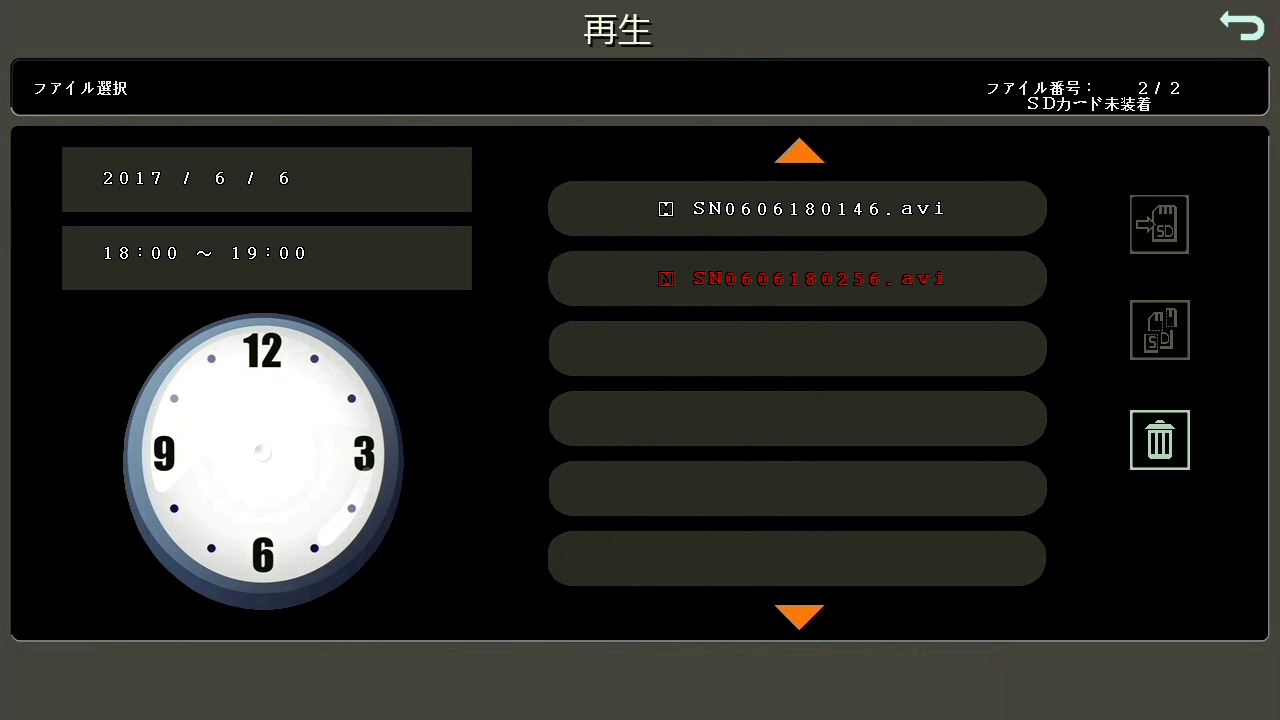

YKS-KW1027N SDカードへのバックアップ機能を搭載
▲再生ファイル一覧画面です。
月日→時間帯を選ぶとファイル一覧が表示され、それぞれのファイルを再生したり、microSDカードへのバックアップを行うことができます。

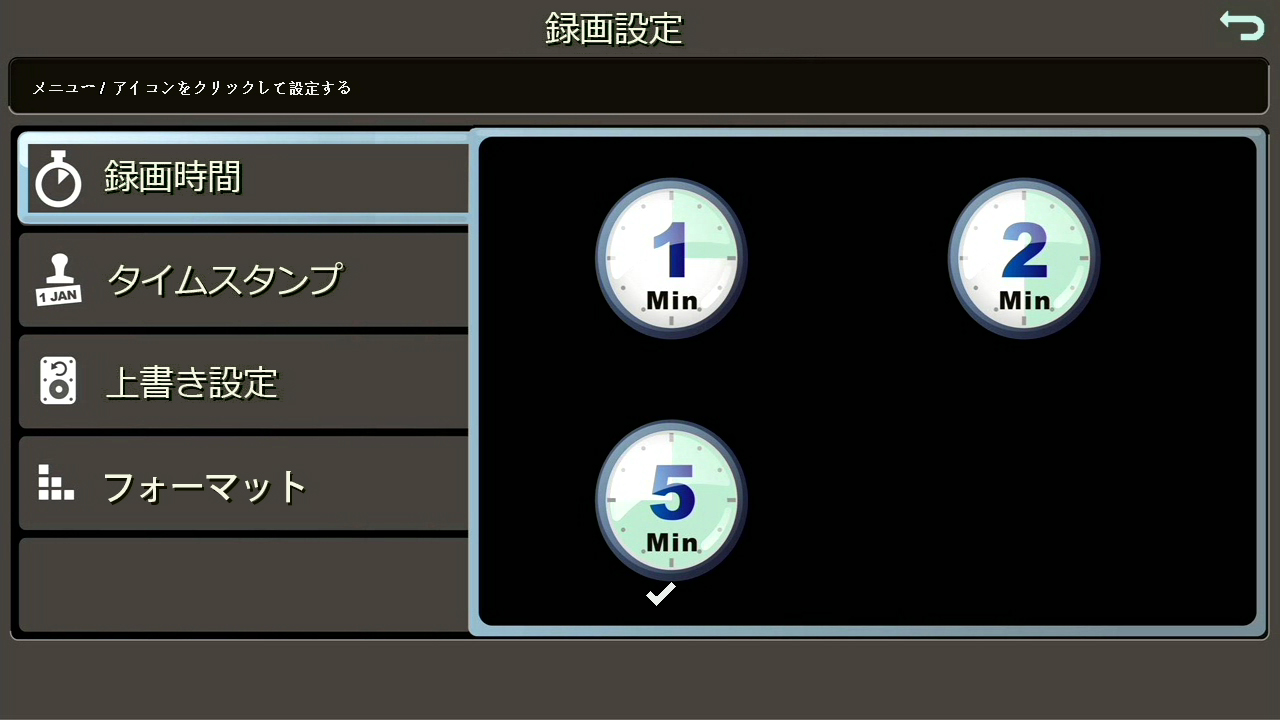

■その他機能

YKS-KW1027N その他機能

YKS-KW1027Nはこの他、1ファイルの録画時間(1ファイル1分 / 2分 / 5分)を設定したり、タイムスタンプのオン/オフ、上書き録画設定のオン/オフが可能です。

■HDMI出力端子を搭載

YKS-KW1027Nは9インチの液晶モニターを搭載していますが、別途HDMI出力端子を備えています。これによりHDMI入力を備えたモニターやTVモニターに接続して、大画面で映像モニタリングを行うことが可能になります。

※HDMIケーブルは別売です。
※HDMI出力解像度:1280×720となります。
※HDMI出力時は本体モニターは消灯します。また、操作するには別途USBマウス(別売)が必要となります。

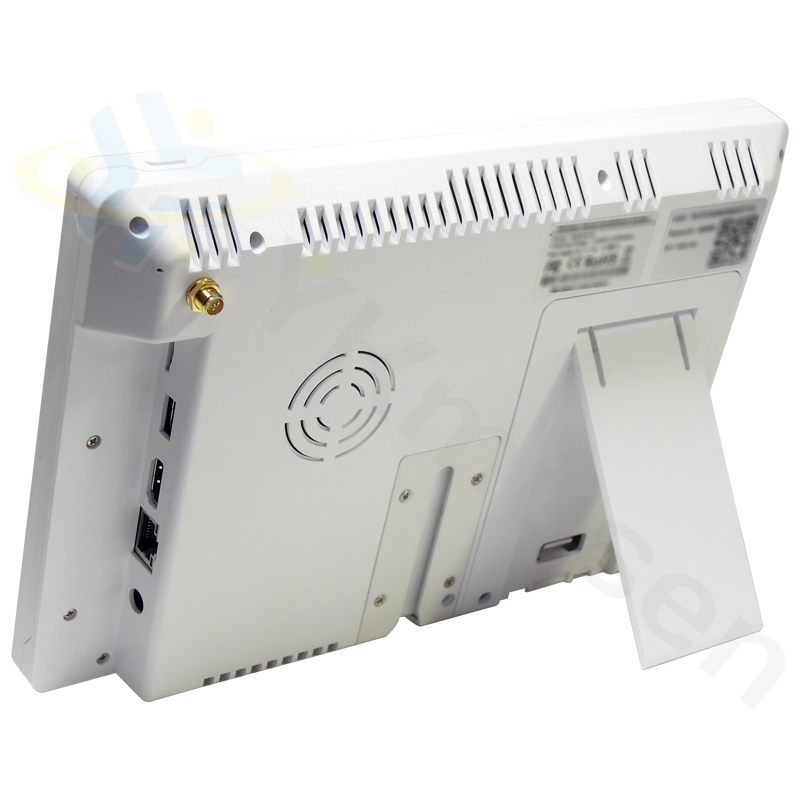

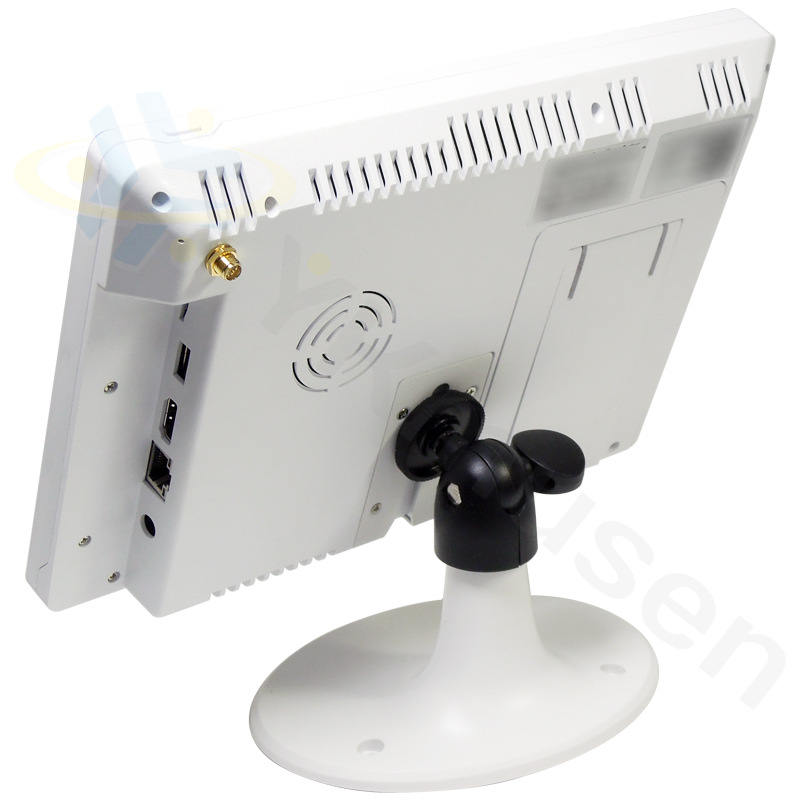

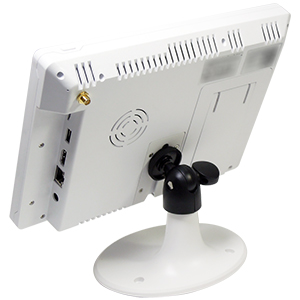

■卓上設置も壁面設置も

卓上設置 卓上設置(付属ブラケット使用時)

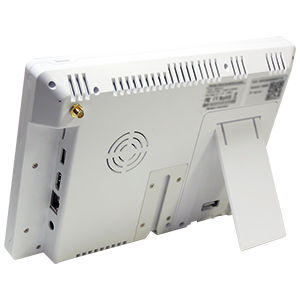

モニター背面にはフォトフレームスタンドが備わっているので、画像の様に卓上設置が可能です。また、付属品のブラケットを使用することで角度をつけた設置が可能で、こちらのブラケットを使用することで下画像の様に壁面への設置にも対応します。

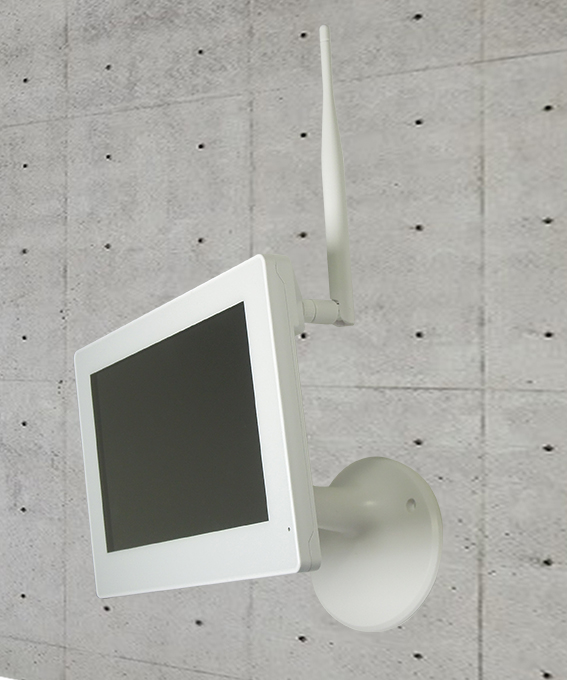

壁面設置

デジタル伝送でクリア高画質

YKS-KW1027N-SはWi-Fiを用いたデジタル伝送を行います。電波到達距離は最大40m(見通し)を実現します。また、ハイビジョンデジタル伝送なのでノイズの出ないクリアな高画質映像でモニタリングすることができます。

■電波到達距離について■
YKS-KW1027N-Sに記載の電波到達距離は、メーカーが行った見通し環境でのテスト結果に基づいた動作確認距離となっております。実際にYKS-KW1027N-Sを使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。記載上の電波到達距離は目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。また、カメラと受信側の距離が離れれば離れるほど、フレームレートの低下(コマ落ち)が発生し、録画に関してもフレームレートが低下した状態で録画される仕様となります。

リモートアクセス機能

YKS-KW1027N-Sにブロードバンド回線を接続することで、スマートフォンやタブレットを使って世界中のどこからでもカメラ映像と音声を確認することができます。導入方法はとても簡単で、専用のアプリをダウンロードして、アプリ上からUIDを入力するか受信機に貼付けしてあるQRコードを読み取るだけで簡単に機器を登録して遠隔監視ができるようになります。

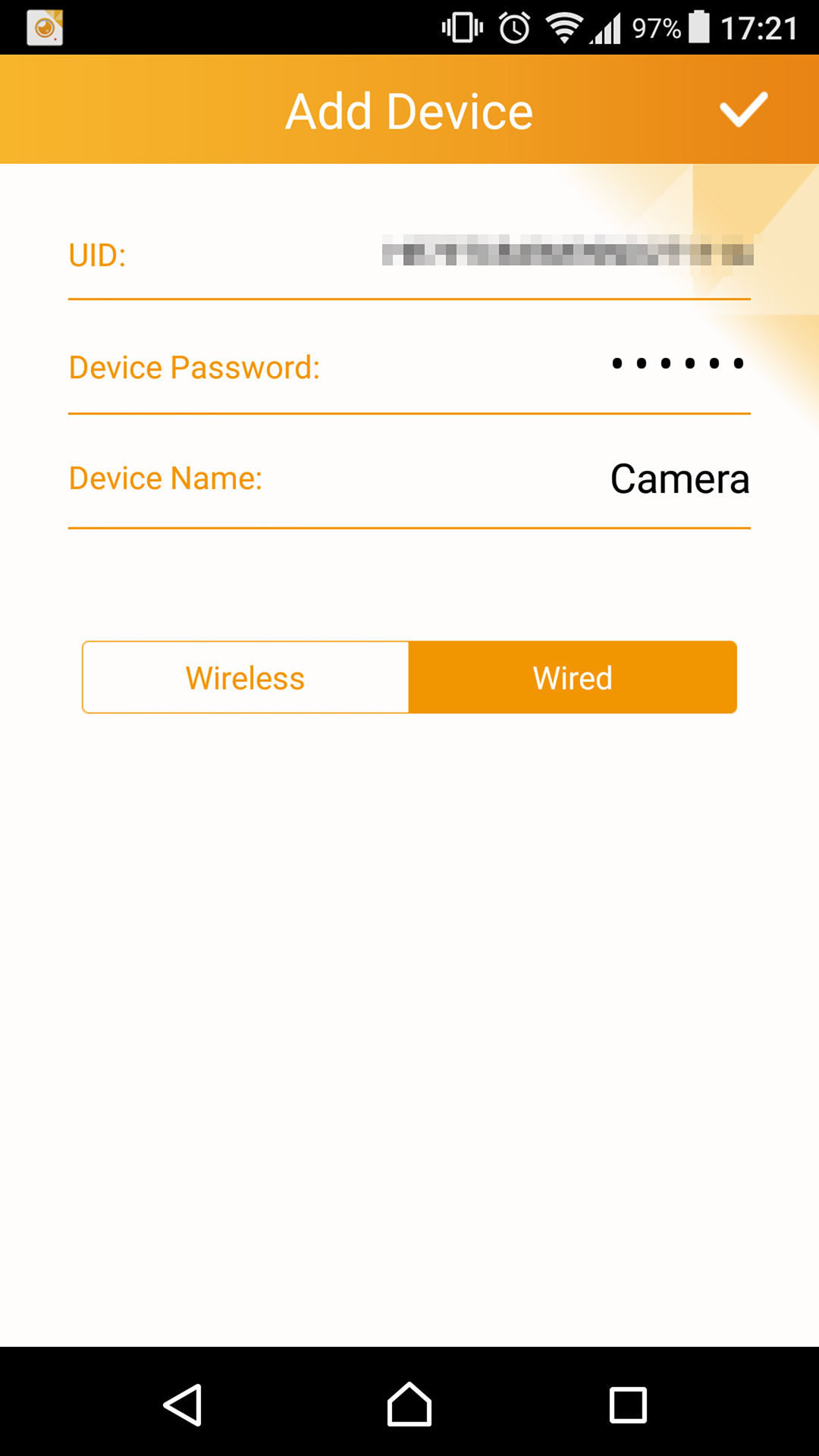

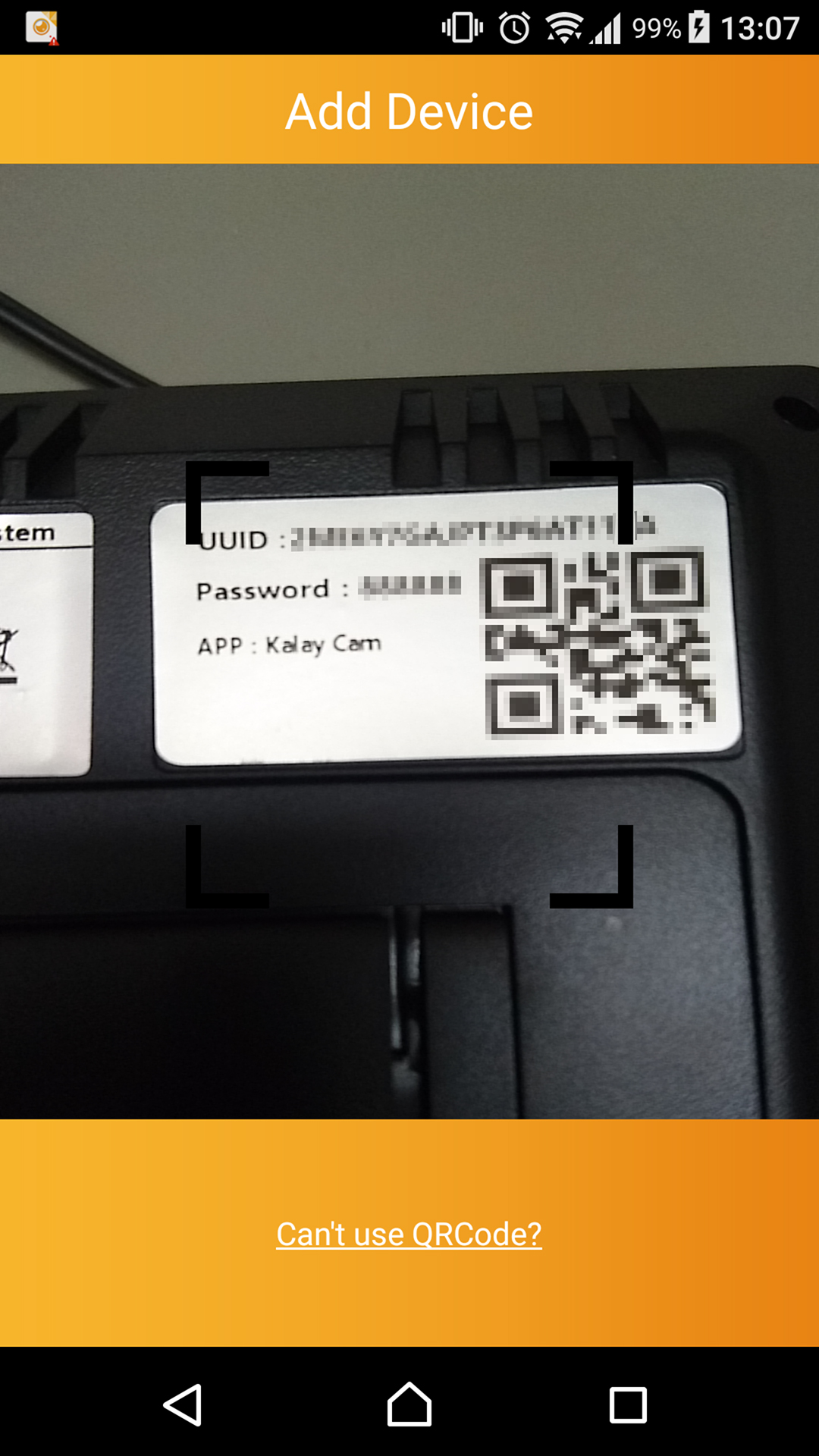

YKS-KW1027N-S UID入力による機器登録 YKS-KW1027N-S QRコード読み取りによる機器登録
▲機器登録画面です。本体裏面シールに貼られているUIDを入力するか、QRコードを読み取ることで機器の登録ができ、インターネット経由によるリモートアクセス機能を利用することができます。

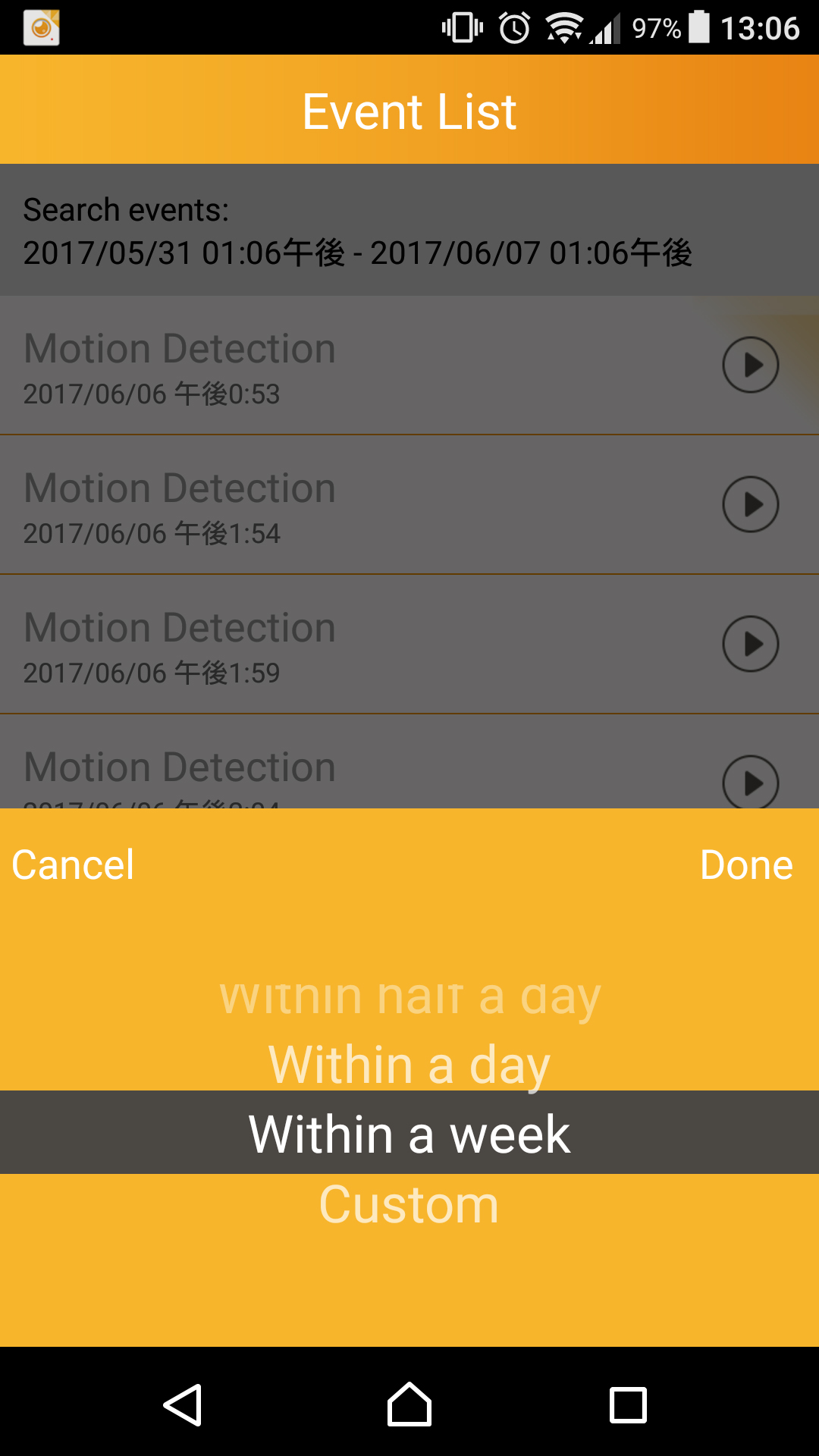

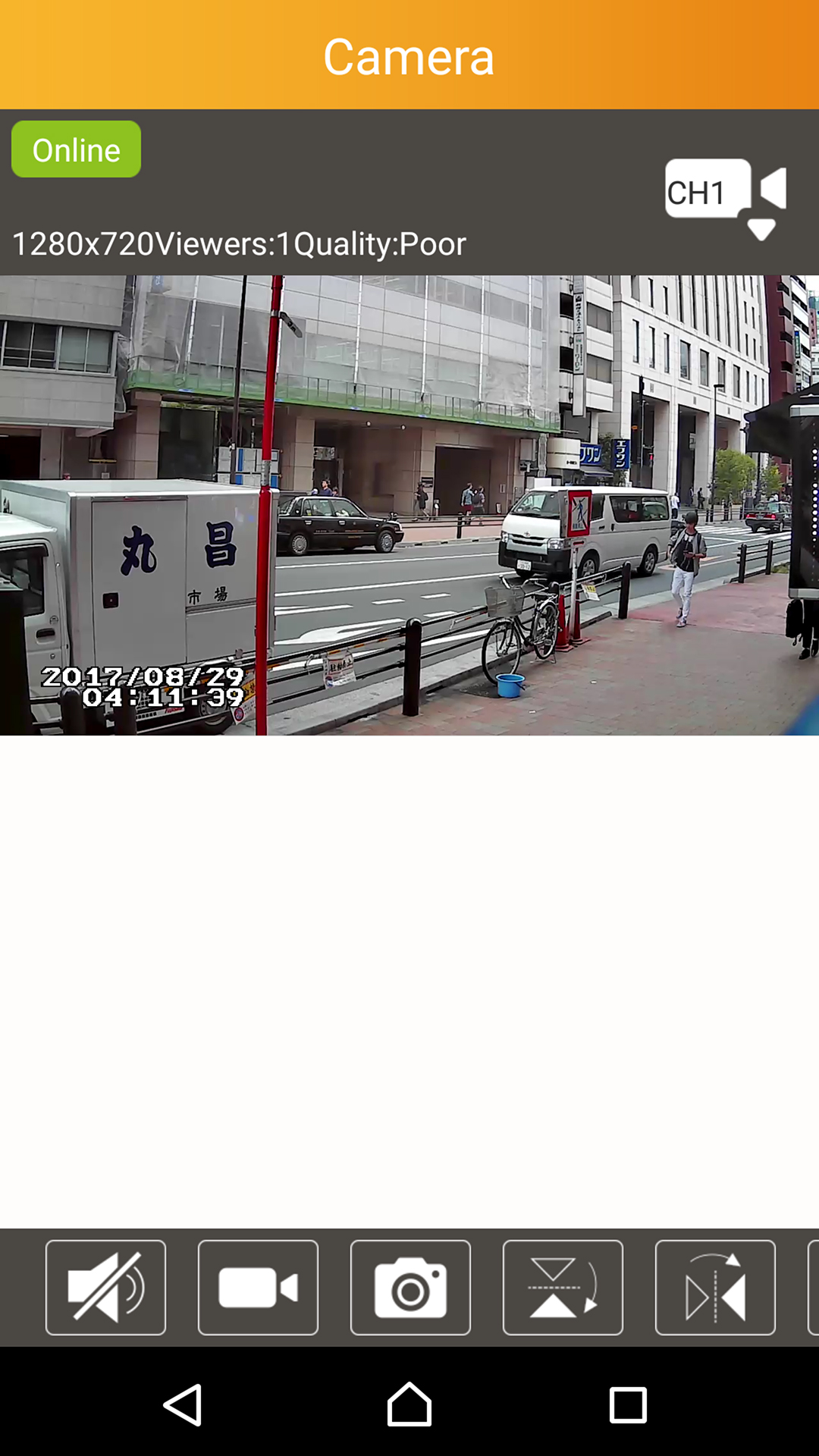

YKS-KW1027N-S 遠隔モニタリング画面 YKS-KW1027N-S 再生検索画面
▲遠隔モニタリング画面と再生検索画面です。
アプリでは遠隔モニタリングを始め、スナップショット、録画(スマートフォン・タブレットへの保存)ができ、また、YKS-KW1027N側に保存さている録画データの再生も行うことができます。

技適マーク取得

YKS-KW1027N-S 技適マーク取得品 YKS-KW1027N-Sは電波法に適合する技適マークを取得しております。技適マークは、電波法令で定めている技術基準に適合している無線機であることを証明するマークで、本製品は電波法に適合しており安心してお使いいただけます。

YKS-KW1027N-Sで実際に録画した映像

YKS-KW1027N-Sで実際に撮影して録画を行った動画をご用意致しました。
AVI形式をFLV形式に変換して掲載しています。

9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応ハイビジョンカメラセット YKS-KW1027N-S のご紹介

YKS-KW1027N-SはHD画質で撮影ができる屋外設置対応デジタルワイヤレスカメラと大容量1TB HDD搭載録画装置一体型9インチタッチパネル式液晶モニターのセットモデルです。

カメラの画質はフルHD画質ではありませんが、録画装置側に大容量1TB HDDを搭載することで720pのHD画質で1ヵ月以上の長期間録画ができます。さらに細かな録画スケジュールにも対応し、検知エリア設定ができる動体検知録画機能を備える等、ワイヤレスカメラで本格的な監視録画を行うことができる優れたワイヤレスカメラセットです。

インターネット環境があればスマートフォン、タブレットによる遠隔監視にも対応し、遠隔地からのモニタリングだけでなく、録画データの再生などもでき、一般的なワイヤレスカメラセットに比べて監視録画機能が大変充実しています。

映像出力もHDMIによる出力が備わっており、大画面モニターでの映像表示もできるので、ワイヤレスカメラ+本格的な監視用録画装置を組み合わせたセットモデルと言えます。

電波到達距離は最大200mとなりますが、実用値は最大40m以内となります。40m以上の電波到達は難しいとお考え下さい。ただ、カメラは最大4台まで設置できるので戸建てや事務所、店舗、工場などで40m以内に設置ができ、本格的な監視録画をワイヤレスで行いたい場合に大変重宝する製品だと思います。ワイヤレス製品で屋外防犯カメラシステムの構築をしたい場合にお奨め致します。

9インチタッチパネル式HDD内蔵モニター&Wi-Fi対応ハイビジョンカメラセット YKS-KW1027N-S 製品仕様

HDD録画装置一体型9インチタッチパネル式モニター YKS-KW1027N
LCDパネル スクリーンタイプ 9インチTFT-LCD
ディスプレイサイズ 196.61×114.15mm
解像度 1024(H)×RGB×600(V)
システム プロセッサ ARM9EJ-S
OS RTOS
ビデオ 圧縮方式 H.264
映像入力 4ch / 720p
映像出力端子 HDMI
映像出力 最大720p HD
録画 録画モード 手動録画 / 連続録画 / 動体検知録画
解像度 720p HD(4ch)
フレームレート 最大30fps
上書き録画
ハードディスク 標準1TB
ネットワーク 専用アプリ Kalay Cam(iOS / Android)
アクセス方式 Local、P2P
プッシュ通知
入出力端子 ネットワーク端子 RJ45 LAN Port×1
HDMI端子 HDMI Port ×1(1.3)
microSDスロット 32GBまで対応(AVI形式)
USB端子 USBマウス用
コントロール タッチスクリーン / USBマウス
電源 DC12V/2A
動作温度 0~55℃
動作湿度 10~90%RH
外形寸法 W243.8×H163.5×D30.3(mm)※アンテナ、スタンド含まず
重量 680g
防雨型ハイビジョンデジタル無線カメラ YKS-CWB717
イメージセンサー 1/4インチCMOS
レンズ f3.6mm
画角 水平60度 / 垂直45度
有効画素数 92万画素(1280×720)
赤外線投光器 赤外線LED:32個
照射距離:最大30m(実用値10m~15m)
IRカットフィルター 有り
電源 DC5V/2A
動作温度 -10°~60°
動作湿度 95% RH未満
防水性能 IP66
外形寸法 直径67×168mm
重量 390g
その他
同梱内容 HDD録画装置一体型9インチタッチパネル式モニター YKS-KW1027N
防雨型ハイビジョンデジタル無線カメラ YKS-CWB717×ご注文台数分
モニター用AC アダプター
カメラ用AC アダプター(カメラ台数分)
モニター用ブラケット
クイックガイド
LAN ケーブル
カメラ取付用ネジ一式
ハードディスク(モニター内蔵)
取扱説明書(本書)

※外観および仕様は予告無く変更することがあります。
※本製品に記載の電波到達距離は、見通し環境でのテスト結果に基づいた動作確認距離となっております。
実際に製品を使用した場合と結果が異なる場合があります。
※設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、
いずれかの電波環境が悪くなる場合があります。
※コンクリートやへーベル材等の壁面をまたぐ場合、電波がほとんど飛ばない恐れがあります。
状況によっては完全に利用出来ない場合もございます。

タッチパネル式HDD内蔵モニター&ハイビジョン無線カメラセット YKS-KW1027N-S オプション品のご案内

YKS-KW1027N-S 防雨型ハイビジョンデジタル無線カメラ YKS-CWB717-W 防雨型ハイビジョンデジタル無線カメラ YKS-CWB717-W(増設用)
型番:YKS-CWB717-W 価格:¥20,800(税込)
カートに入れる(購入数はカート内で設定してください)

初回ご注文時以外でカメラを増設したい場合は別途お買い求め下さい。
筐体色ホワイトモデル。

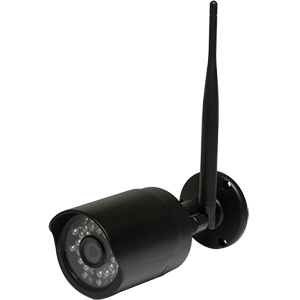

YKS-KW1027N-S 防雨型ハイビジョンデジタル無線カメラ YKS-CWB717-BK 防雨型ハイビジョンデジタル無線カメラ YKS-CWB717-BK(増設用)
