2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ YK-2301の製品詳細

2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ YK-2301

YK-2301 2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ

YK-2301 2.4GHzワイヤレス赤外線付小型CMOSカメラ 拡大画像

※ロットにより受信機の筺体色がシルバーになる場合があります
ワイヤレス赤外線付小型CMOSカメラ
充電池内蔵!不可視型赤外線LED搭載の暗視モデル!

型番:YK-2301

※販売終了しました。ありがとうございます。

2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ YK-2301 主な機能と特徴

高画質CMOS採用

YK-2301は高画質25万画素CMOSイメージセンサーを採用。
同クラスの中では比較的安定した高画質での撮影が出来ます。

不可視型赤外線LED搭載

YK-2301 不可視型赤外線LED搭載
YK-2301は赤外線LEDの発光部分が肉眼では見えない(赤くならない)不可視型赤外線LEDを8個搭載。
約2~3m先まで照射するので暗所撮影にも近距離ながら対応します。
またレンズはフォーカス調整が出来るので近接撮影にも対応します。

音声マイク内蔵

YK-2301は音声マイクを本体に内蔵し、音声もとれます。

送信CH切替可能

YK-2301のカメラは送信周波数が固定式なので安定した電波送信が可能です。
また、送信CHを切替できるので同一箇所で最大4台まで使用できます。

受信CH4ch切替式

セットの受信機は手動chで4ch切替が可能です。
自動切換機能(約1秒間隔)も搭載していますが、バイパス機能が無い為、
2台、3台設置の時でも、4ch全てを切り替えてしまいます。

充電式

カメラは充電式で外部電池などを必要とせずかさばりません。
満充電時約2時間の連続使用が可能です。

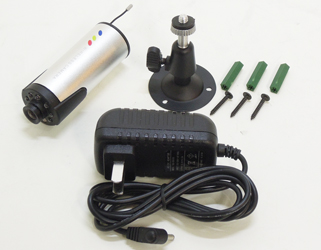

カメラ本体

YK-2301 セットとなるカメラYK-301 YK-2301 ハンディサイズのオールインワイヤレスカメラ
YK-2301のセットとなるカメラはハンディサイズのコンパクトボディなので手の平にスッポリと収まります。
付属のスタンドが付属します。

カメラ背面・送信ch切替スイッチ

YK-2301 カメラ背面・送信ch切替スイッチ
背面にはカメラ本体上部に送信CHの切替スイッチ、
電源スイッチと充電用ACアダプター接続端子があります。
(短い柔軟性の高いアンテナが出ます)

カメラ充電用ACアダプター

YK-2301 カメラ充電用ACアダプター
カメラ充電用のACアダプターが付属します。

付属受信機

YK-2301 付属受信機 YK-2301 受信機電源スイッチ、電源入力端子、映像・音声出力端子
付属の受信機です。電源スイッチと電源入力端子、映像・音声の出力端子があります。

※ロットにより受信機の筺体色がシルバーになる場合がございます。
※現行モデルではアンテナ端子がSMA端子に変更になりました。
電波到達距離が足らない場合はオプションのワイヤレス・無線システム用アンテナを装着することが可能です。

受信ch表示LED・ch切替ボタン

YK-2301 受信ch表示LED・ch切替ボタン
現在の受信chと切替ボタンがあります。
アンテナは取り外しは出来ませんが、稼動する為、コンパクトに納める事も可能です。

YK-2301で撮影した実際の画像

YK-2301(カメラYK-301)で実際に撮影した動画を静止画取り込みしました。
パソコンへの取り込みによりインターレース縞が出てしまっていますが通常は出ません。
また、圧縮により多少画質が劣化していますが、目安としてご覧下さい。

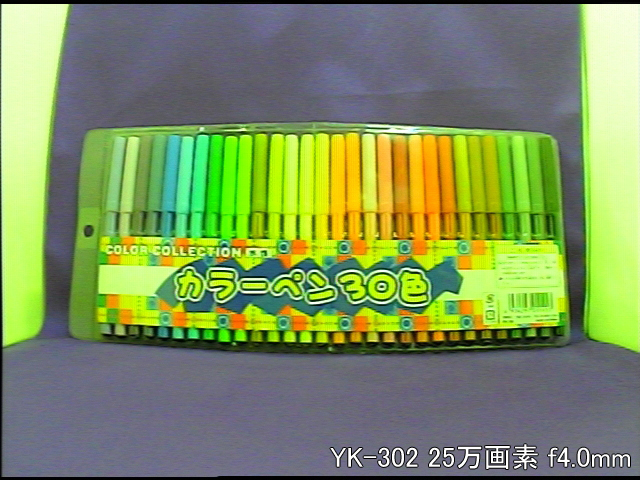

YK-2301 カメラから約40cm離れた被写体を撮影
カメラから約40cm離れた被写体を撮影
輪郭などもハッキリしており画質は良いのですが、YK-2301のカメラは製品仕様上で
近距離撮影時は色合いがやや黄緑っぽくなってしまうようです。

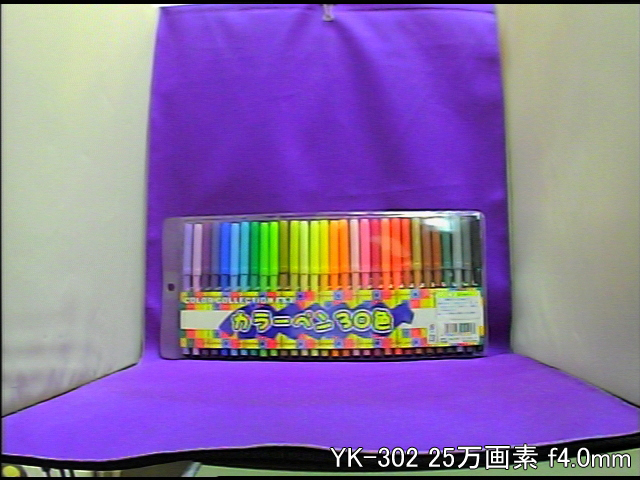

YK-2301 カメラから約60cm離れた被写体を撮影
カメラから約60cm離れた被写体を撮影
50~60cm程度離すと色合いが極端に良くなります。

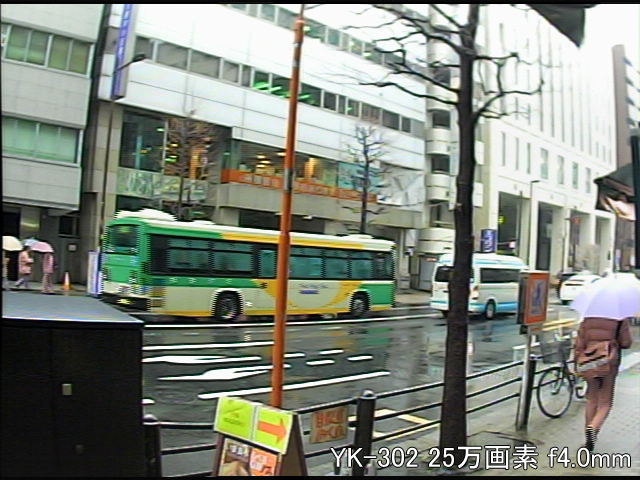

YK-2301 事務所外を撮影
カメラから約40cm離れた被写体を撮影
輪郭などもハッキリしており画質は良いのですが、YK-2301のカメラは製品仕様上で
近距離撮影時は色合いがやや黄緑っぽくなってしまうようです。

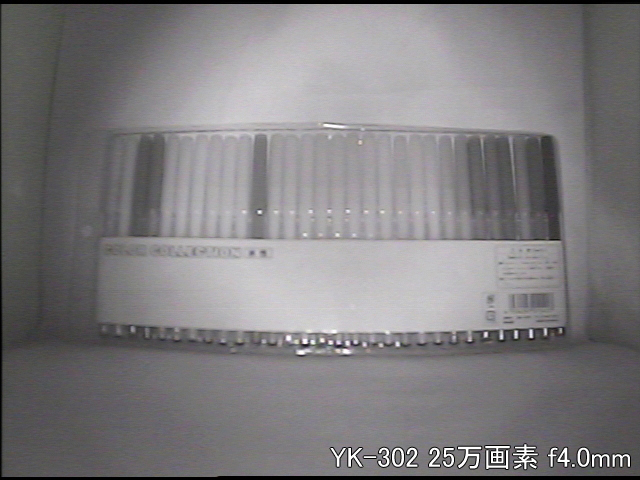

YK-2301 暗闇で撮影
暗闇で暗視撮影
赤外線を照射して明るく撮影します。
不可視型赤外線の為、赤外線照射距離は弱く2~3m程度までしか撮影は出来ませんでした。

2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ YK-2301 のご紹介

YK-2301は不可視型赤外線LEDを搭載した暗視撮影対応のワイヤレスカメラと受信機のセットです。

ポータブルレコーダーセット「YK-873」のセット品であるカメラと通常のビデオ出力を備えた受信機を組み合わせたモデルで、テレビモニターや監視用デジタルレコーダー等で録画を行いたい場合にお奨めの組み合わせです。

セット品のカメラはイメージセンサーには25万画素CMOSイメージセンサーを採用。赤外線LEDをレンズ周囲に搭載することで、暗所撮影を可能にしています。赤外線照射距離は2~3mほどで、赤外線到達内であれば夜間真っ暗闇での撮影を行うことも可能です。赤外線照射はやや弱めではありますが完全不可視なので赤外線LEDの発光部分が赤く光ることがありません。また、カメラには充電池が内蔵しているので、持ち歩いての撮影も簡単にでき、受信機に電池ボックス(別売)で電源供給を行い、ポータブルレコーダー等と接続をすれば、ポータブル録画も可能になります。

YK-2301は従来機種と比べて筺体が一回り大きくなりましたが、画質は大幅に向上しました。また、赤外線LEDが不可視型となった為、発光部分を目立たせたくない場合にも活躍が期待できます。

YK-2301はご家庭や店舗、オフィス等の夜間監視を含めたワイヤレス監視カメラとして、暗闇での暗視撮影等(2~3m以内)にお奨めのワイヤレスカメラです。

2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ YK-2301 製品仕様

イメージセンサー 1/3インチCMOS
画素数 25万画素
水平解像度 380TVライン
最低照度 0Lux(赤外線照射範囲内)
電子シャッター 自動
レンズ f4mm/F2.0
赤外線LED 8個搭載/940nm(赤く光りません)
赤外線照射距離 約2~3m
送信周波数 2.4GHz帯
チャンネル 4ch (切替式)
電波到達距離 メーカー公称値:~最大約100m
実用値:~最大約20m ※設置場所の環境・状況により変わります。
電源 DC5V
電池使用 内蔵充電池
充電池 リチウムバッテリー500mA
満充電時約2時間使用可能
※ご使用状況・環境によりバッテリーの動作時間は異なります。
音声マイク 本体内蔵
寸法(mm) φ35×D85(アンテナを含む場合120mm)※スタンド、突起部分除く
重量 カメラ本体:約86g、スタンド:約52g
接続端子 電源入力
受信機 製品仕様
受信周波数 2.4GHz帯
チャンネル 4ch (切替式)
電源 DC12V
自動切換 約1秒間隔
※バイパス機能が無い為、4ch全てを自動切換します。
寸法(mm) H21×W80×D91 ※アンテナ、端子突起含まず
付属品 カメラ用スタンド
カメラ充電用ACアダプター
受信機
受信機用ACアダプター
受信機用AVケーブル
取扱説明書(製品保証6ヶ月)
※仕様及びデザインは予告なく変更される場合がございます。予めご了承下さい。

- 電波到達距離につきまして -
電波到達距離(実用値)は、当社が行った見通し環境でのテスト結果に基づいた動作確認距離となっておりますが、実際に当製品を使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。記載上の電波到達距離はあくまで目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。
- 映像・音声ノイズにつきまして -
電波到達範囲内であっても設置環境や他の無線機器との相性等によりノイズが発生する場合があります。
特に送受信機間の距離が離れれば離れる程、映像及び音声(音声対応・マイク付の場合)にノイズが乗りやすくなります。ワイヤレス・無線機器を使用することで配線を省く事ができ、大変便利ではありますが、反面、このような理由から安定した映像を得られる保証はありませんのであらかじめご了承下さい。

-ご購入前の注意点-
ご購入する前に以下の注意点を必ずご確認下さい。
●ご利用頂く環境(距離や障害物、周辺の電波状況など)によって映像にノイズがのる場合もございます。
●生産事情によりランプの色やデザイン又は操作方法等が変更になる場合がございますので予めご了承下さい。
●本製品を使用したことにより、直接的もしくは間接的に生じた損害、破損(データを含む)について
弊社では 一切責任・保障を負いません。
●本製品は輸入品の為、技術基準適合証明マークを取得しておりません。
ご了承の上、ご注文・ご使用をお願い致します。
●本製品を日本国内で使用する場合は、無線局の免許を受けなければ使用することが出来ません。
●本製品を免許を受けずに使用した場合は、使用者が電波法第110条第1号または第2号の規定により、
1年以下の懲役又は100万円以下の罰金に処されることがあります。
また、重要無線通信に妨害を与えた場合には、同法第108条の2の規定により、
5年以下の懲役又は250万円以下の罰金に処されることがあります。
●必ず適切な環境にて、総務省の許可を元にご利用下さい。
●さらに詳細については総務省のホームページをご確認ください。

2.4GHzワイヤレス不可視型赤外線付小型CMOSカメラ YK-2301 オプション品のご案内

電池ボックス 型番:B-12 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

受信機は単3電池8本用電池ボックス「型番:B-12」を使えば
携帯使用が可能です。
B-6 DC6V出力単3電池4本用電池ボックス 型番:B-6 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

カメラは単3電池4本用電池ボックス「型番:B-6」を使えば追充電使用が可能です。急なバッテリー切れの際にも使用する事が出来るので予備用としてお奨めです。
無線システム用アンテナ 無線システム用アンテナ

アンテナ交換に対応している受信機にアンテナを取り付ける事で
電波到達距離の大幅アップを見込む事が出来ます。
電波到達距離を稼ぎたく、設置場所に余裕がある場合にお奨めです。
ケーブル ケーブル

受信機から配線時、ケーブルの長さが足りない場合は
別途ケーブルをお買い求め下さい。
