2.4GHz高利得平面アンテナ PA2413Aの製品詳細

2.4GHz高利得平面アンテナ PA2413A

2.4GHz帯高利得平面アンテナ
13dBiの高利得を実現した長距離伝送平面アンテナ

型番:PA2413A

価格:¥28,050(税込)
カートに入れる
(購入数はカート内で設定して下さい)

2.4GHz高利得平面アンテナ PA2413A 主な機能と特徴

2.4GHz帯平面アンテナ

2.4GHz帯13dBi型平面アンテナです。マスト、ベランダ等に簡単に取付けできます。

高利得アンテナ

高利得設計のため、通信距離が飛躍的に伸びます。

送信機・受信機両用

通常は受信用ですが、送信機にも取り付けが可能です。
送受信に取り付ければ更に通信距離を飛躍させることが可能です。

コンパクトな平面アンテナ

PA2413A 本体正面2.4GHz帯高利得平面アンテナ PA2413A
平面アンテナなので、八木アンテナと違いコンパクトな設置が可能です。

アンテナ取付部分

2.4GHz帯高利得平面アンテナ PA2413A 取付部 PA2413A アンテナ取付部分
取付金具が付属。Uボルトでポールなどへ固定し、電波方向にアンテナを向けて設置します。

アンテナ端子

2.4GHz帯高利得平面アンテナ PA2413A アンテナ端子(接栓) PA2413A 本体金具
端子はNJ端子となります。最近の送受信機の主流はSMAがほとんどなので、
NP-SMAP変換アンテナケーブルと組み合わせてご使用下さい。

設置イメージ

2.4GHz帯高利得平面アンテナ PA2413A 設置イメージ
上画像の様にポールへ取り付けて設置します。
送信機・受信機の方向へ向けることで通信距離を伸ばすことができます。

指向性図

平面アンテナPA2413A指向性図

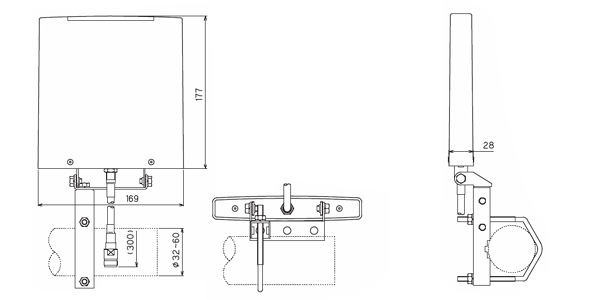

寸法図

平面アンテナPA2413A外観図

2.4GHz高利得平面アンテナ PA2413A のご紹介

PA2413Aは2.4GHz帯の高利得アンテナです。
平面タイプの為、八木アンテナなどと比べてコンパクトに設置ができます。

PA2413Aはコンパクトタイプである「PA2409A」と比べると大柄になりますが、13dBiという高利得を実現しており、対応する周波数帯である2.4GHz帯を使用したワイヤレスシステムに接続することで電波到達距離を飛躍的に伸ばす事ができます。

通常、アンテナは受信機に接続する事になりますが同様に送信機にもアンテナを取り付け、お互いを向き合わせるようなイメージで設置すれば更なる効果アップが見込めます。
また、PA2413Aは指向性が強い為、送信機側にアンテナを接続することで電波の拡散を防ぎ、的を絞った送信が可能というメリットもあります。

接続については受信機/送信機のアンテナ端子により異なりますが、SMAJ型の場合は、SMAP-NPケーブルを、FJ型の場合は、BNCP-NPケーブルとFP-BNCJコネクタをご使用いただければ簡単に接続できます。

PA2413Aを使用することで2.4GHzのワイヤレスカメラやワイヤレスシステムをご利用の際、電波到達距離を伸ばしたい場合や安定性を高めたい場合、そして電波の拡散防止等の効果を期待できます。

2.4GHz高利得平面アンテナ PA2413A 製品仕様

周波数帯域 2,400MHz(2.4GHz)帯
利得 13dBi
耐入力 10W
インピーダンス 50Ω
V・SWR 2.0以下
全長 約18cm(アンテナ)
寸法(cm) W17×H17.7×D2.5 アンテナ部
重量 600g
アンテナ端子 N-J型 5D2V-30cm ケーブル付
同梱内容 取付金具一式
取扱説明書

- アンテナ使用時のご注意 -
※接続部は防水ではありませんので必ず防水テープを巻いて設置してください。
※受信(送信)状態が悪い場合はアンテナの位置を微調整しながら設置してください。
※アンテナを利用することで必ずしも電波到達距離が伸びる訳ではありません。
 また、電波到達距離保証はありませんのでご了承ください。

2.4GHz高利得平面アンテナ PA2413A オプション品のご案内

無線システム用アンテナケーブル 無線システム用アンテナケーブル

受信機・送信機がSMAJ型の場合は、SMAP-NPケーブル「CSN-05P」、
「CSN-10P」、「CSN-30P」をご使用いただければ接続できます。
受信機・送信機がFJ型の場合は、BNCP-NPケーブルとFP-BNCJコネクタを
ご使用いただければ接続できます。
