2.4GHz帯高利得平面アンテナ PA-2400-14

2.4GHz帯高利得平面アンテナ
長距離通信向けの高利得平面アンテナ

型番:PA-2400-14

価格:¥12,650(税込)
カートに入れる
(購入数はカート内で設定して下さい)

2.4GHz帯高利得平面アンテナ PA-2400-14 主な機能と特徴

2.4GHz帯高利得平面アンテナ

PA-2400-14は2.4GHz帯用の高利得平面アンテナです。
2.4GHz帯のワイヤレスカメラやワイヤレスシステムに使用する事で通信距離が飛躍的に伸びます。

送信機・受信機両用

通常は受信用ですが、送信機にも取り付けが可能です。
送受信に取り付ければ更に通信距離を飛躍させることが可能です。

※単体で使用する場合は受信機側に使用した方が効果を得られやすくなります。
※見通しで使用できる環境でなければ効果が落ちます。

コンパクトな平面型

2.4GHz帯高利得平面アンテナ PA-2400-14 本体正面 2.4GHz帯高利得平面アンテナ PA-2400-14 本体側面
平面アンテナなので、八木アンテナと違いコンパクトな設置が可能です。

アンテナ接続端子

2.4GHz帯高利得平面アンテナ PA-2400-14 SMA端子採用
PA-2400-14の端子はSMA端子となります。
最近の送受信機の主流はSMA端子がほとんどなので、ダイレクトに接続することができます。
また、ケーブル長も約95cmと長めに設計されているので設置しやすくなっています。

アンテナ取付部分

2.4GHz帯高利得平面アンテナ PA-2400-14 アンテナ取付部分
PA-2400-14には付属で取付金具、Uボルトが、ナット、ワッシャーが付属します。
Uボルトでポールなどへ固定し、電波方向にアンテナを向けて設置します。

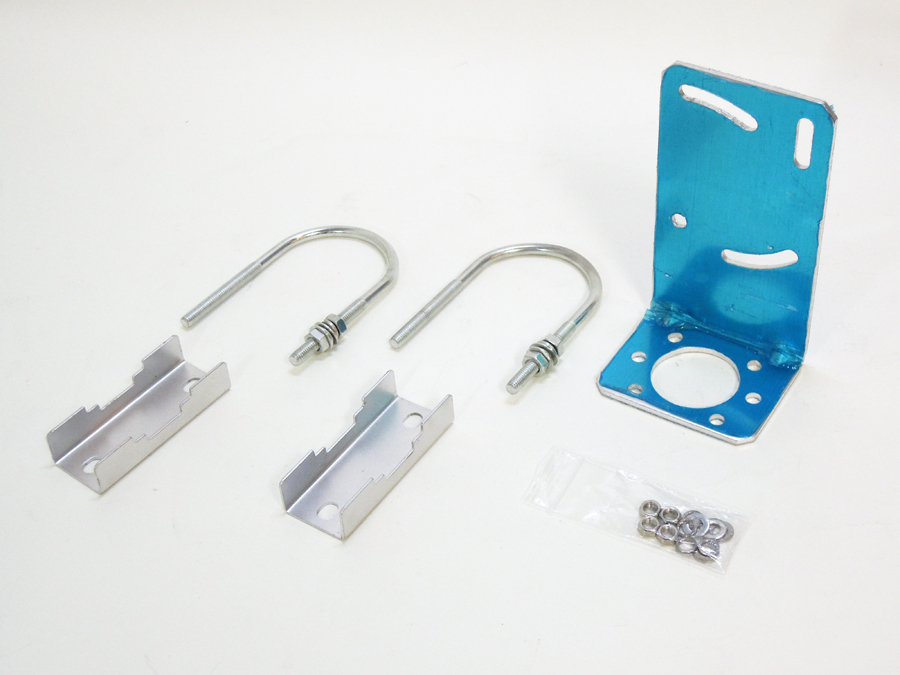

2.4GHz帯高利得平面アンテナ PA-2400-14 付属金具一式

2.4GHz帯高利得平面アンテナ PA-2400-14 のご紹介

PA-2400-14は2.4GHz帯の高利得平面アンテナです。
平面タイプの為、八木アンテナなどと比べてコンパクトに設置ができます。

PA-2400-14は平面アンテナである「PA2413A」や「PA2409A」と比べると大柄になりますが、14dBiという高利得を実現しており、対応する周波数帯である2.4GHz帯を使用したワイヤレスシステムに接続することで電波到達距離を飛躍的に伸ばす事ができます。

通常、アンテナは受信機に接続する事になりますが同様に送信機にもアンテナを取り付け、お互いを向き合わせるようなイメージで設置すれば更なる効果アップが見込めます。
また、PA-2400-14は指向性が強い為、送信機側にアンテナを接続することで電波の拡散を防ぎ、的を絞った送信が可能というメリットもあります。

接続については受信機/送信機のアンテナ端子により異なりますが、ワイヤレスシステム・カメラに多く採用されているSMA型を採用しているので、SMA型にはダイレクトに接続ができ、ケーブル長も約95cmと長めになっているので設置時のケーブル引き回しも容易です。

PA-2400-14を使用することで2.4GHzのワイヤレスカメラやワイヤレスシステムをご利用の際、電波到達距離を伸ばしたい場合や安定性を高めたい場合、そして電波の拡散防止等の効果を期待できます。

なお、PA-2400-14は「PA2413A」や「PA2409A」と比べると質感に大きな差があり、筺体、金具の精密さ等を含めPA-2400-14の方が作りが良くない印象は見受けられます。それでもアンテナ効果としては実際に比較した印象では遜色はありませんでしたので機能性を重視した場合には大きな影響は無いと思います。逆に機器の質感なども考慮した場合は「PA-2413A」や「PA2409A」の設置をお奨め致します。

2.4GHz帯高利得平面アンテナ PA-2400-14 製品仕様

周波数帯域 2,400MHz~2,483MHz
VSWR ≦1.8
利得 14dBi
入力インピーダンス 50Ω
垂直面ロープ幅 20°
水平面ロープ幅 20°
耐入力 100W
耐風速 241Km/h
接栓 SMA / ケーブル長約95cm
ポール取付可能サイズ φ30-φ50mm
全長 H210×W180×D45(mm)※突起部除く
重量 約364g(アンテナ本体のみ)
同梱内容 PA-2400-14本体
取付金具×1 Uボルト×2
ナット、ワッシャー一式
製品仕様書

- アンテナ使用時のご注意 -
※接続部は防水ではありませんので必ず防水テープを巻いて設置してください。
※受信(送信)状態が悪い場合はアンテナの位置を微調整しながら設置してください。
※アンテナを利用することで必ずしも電波到達距離が伸びる訳ではありません。
 また、電波到達距離保証はありませんのでご了承ください。
