HD-SDI 1入力4分配 映像分配器 SSD-104の製品詳細

HD-SDI 1入力4分配 映像分配器 SSD-104

HD-SDI 1入力4分配 映像分配器
3G-SDI、HD-SDI、SD-SDI対応映像4分配器!

型番:SSD-104

標準価格:¥75,000(税抜)
価格:お見積り品

HD-SDI 1入力4分配 映像分配器 SSD-104 主な機能と特徴

HD-SDI 1入力4分配 映像分配器

SSD-104はSDIカメラを接続し4分配するSDI映像4分配器です。
3G-SDI、HD-SDI、SD-SDIのSDI信号に対応しています。

映像分配イメージ

SSD-104 映像分配イメージ

SSD-104の映像分配イメージです。
3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M)のSDI信号の分配に対応します。出力映像方式は入力映像方式に準じます。また、同軸ケーブルは5C-FBを推奨しております。

その他機能

  • イコライザ・リクロック機能を搭載しています。
  • 入力されたエンベデッド オーディオ信号、アンシラリデータ等は加工せずに出力されます。

SSD-104 本体前面

SSD-104 本体前面

SSD-104 本体背面

SSD-104 本体背面写真

SSD-104 本体背面

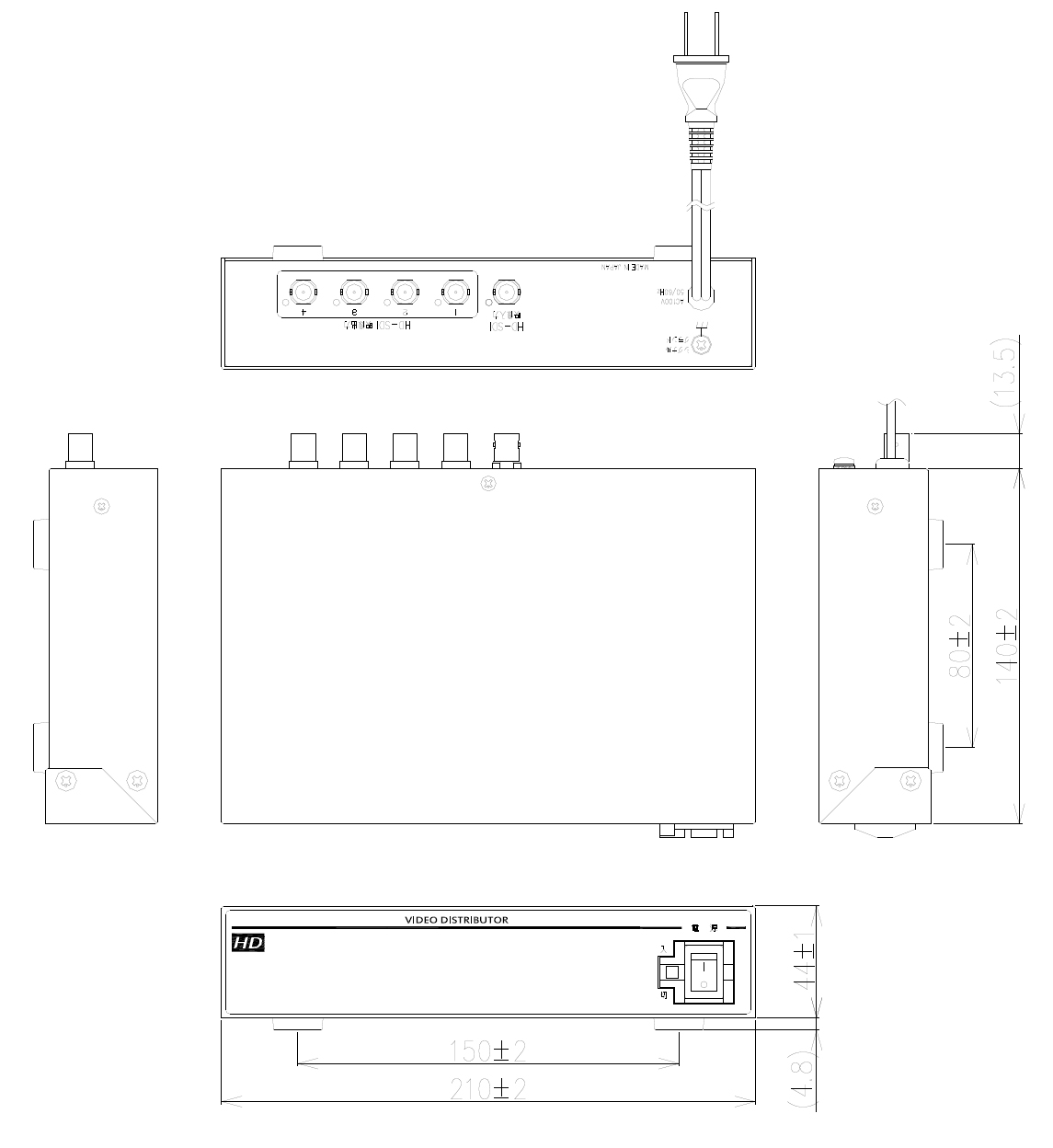

SSD-104 本体寸法図

SSD-104 本体寸法図

SSD-104 製品資料

SSD-104の製品資料(PDF形式)をご用意致しております。
下記よりダウンロードしてご覧いただく事ができます。

SSD-104 取扱説明書ダウンロード HD-SDI 1入力4分配 映像分配器「SSD-104」取扱説明書(約538KB)

SSD-104 製品仕様書ダウンロード HD-SDI 1入力4分配 映像分配器「SSD-104」製品仕様書(約212KB)

SSD-104 製品カタログダウンロード HD-SDI 1入力4分配 映像分配器「SSD-104」製品カタログ(約349KB)

HD-SDI 1入力4分配 映像分配器 SSD-104 のご紹介

SSD-104は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向けHD-SDI 1入力4分配 映像分配器(映像4分配器)です。

3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M)のSDI信号の分配に対応し、出力映像方式は入力映像方式に準じます。また、イコライザ・リクロック機能を搭載し、伝送中に起きる信号の減衰を復元しジッタを取り除くことで、3G-SDI、HD-SDIの高品質映像信号を長距離伝送することが可能です。

SSD-104は業務用の3G-SDI、HD-SDI映像4分配器として高い性能を備えた映像分配器です。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

HD-SDI 1入力4分配 映像分配器 SSD-104 製品仕様

カメラ映像入力 SDI方式準拠
3G-SDI(2.970GHz , 2.970/1.001GHz )
HD-SDI(1.485GHz , 1.485/1.001GHz)
SD-SDI(270MHz)
1入力 BNC端子
0.8Vp-p 75Ω終端 不平衡
映像出力 SDI方式準拠
出力映像方式は入力映像方式に準ずる
4出力(同一出力) BNC端子
0.8Vp-p 75Ω終端 不平衡
使用温湿度 0~40℃ RH20~90%(但し結露しない事)
電源電圧/消費電力 AC100V 50/60Hz 約3.2W
AC入力ケーブル長 約1.8[m]
外形寸法 210(W) × 140(D) × 44(H)[mm] (ゴム足、突起部除く)
筐体色 アイボリィ
質量 約1.0Kg
同梱内容 SSD-104本体
取扱説明書
別売品 19インチ ラックマウント金具・1台用(JIS/EIA)
19インチ ラックマウント金具・2台連結用(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。

HD-SDI 1入力4分配 映像分配器 SSD-104 オプション品のご案内

  JIS(1台用)ラックマウント金具
型番:RMI-J1-211 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(1台用)ラックマウント金具
型番:RMI-E1-211 価格:お見積り品

19インチラック(EIA)据え付け用金具です。

  JIS(2台用)ラックマウント金具
型番:RMI-J1-212 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(2台用)ラックマウント金具
型番:RMI-E1-212 価格:お見積り品

19インチラック(EIA)据え付け用金具です。
