SDカードレコーダー搭載点検・検査用ワイヤレスカメラ 8803AL5

SDカードレコーダー搭載検査用ワイヤレスカメラ
2.4GHzワイヤレス!フレキシブル配管用カメラ

型番:8803AL5

※販売終了しました。ありがとうございます。

SDカードレコーダー搭載点検・検査用ワイヤレスカメラ 8803AL5 主な機能と特徴

34万画素CMOSイメージセンサー搭載

8803AL5はフレキシブルチューブの先端に34万画素CMOSイメージセンサー搭載の超小型カメラを搭載しています。カメラはCMOSの為、CCDに比べると画質は劣りますが、25万画素ではなく34万画素の素子を搭載しているので 比較的良好な画質で撮影が出来ます。また、省電力設計で電池による長時間稼働を実現しています。なお、8803AL5は近距離撮影向けのレンズを搭載している為、推奨撮影距離は50cm以内となります。

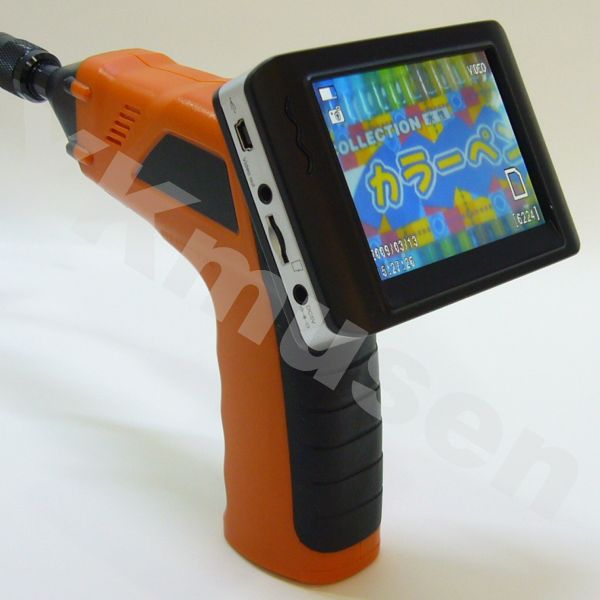

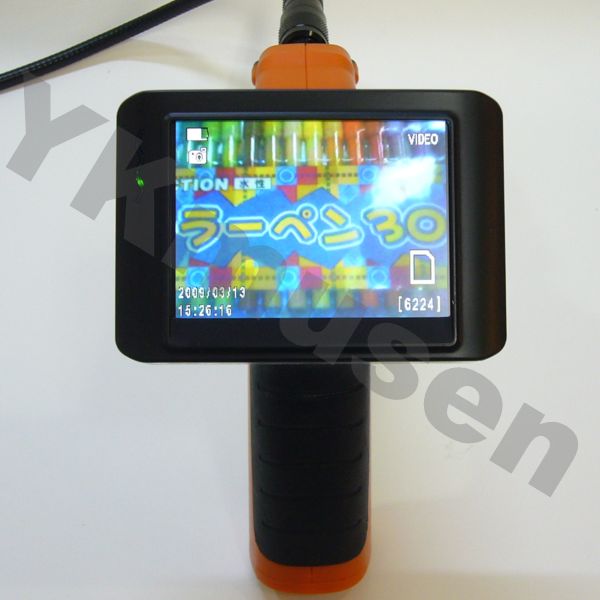

SDカードレコーダー搭載3.5インチLCDモニター

8803AL5 3.5インチLCDモニターを搭載 8803AL5 3.5インチLCDモニターを搭載
8803AL5は本体のハンドグリップ上部に3.5インチLCDモニターを搭載していますので、
8803AL5で撮影している映像をダイレクトにモニターで確認することが出来ます。

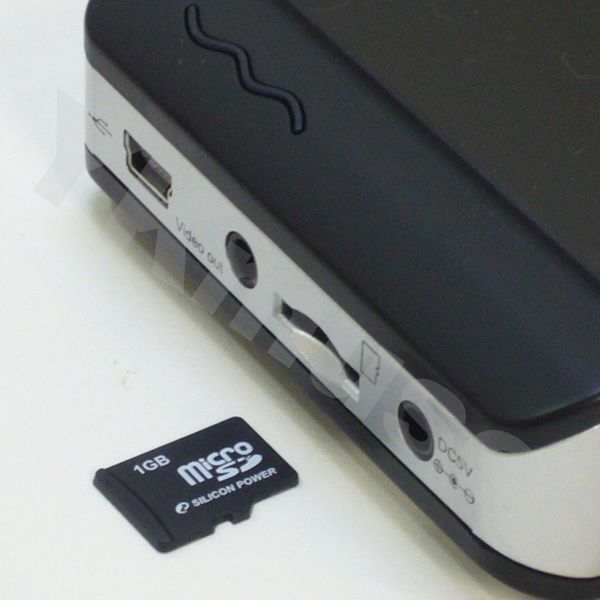

8803AL5 SDカードレコーダー搭載
また、モニターにはSDカードレコーダーを搭載しているの、静止画撮影及び動画録画が可能です。静止画撮影・動画録画解像度は共に640×480(VGA)で記録します。

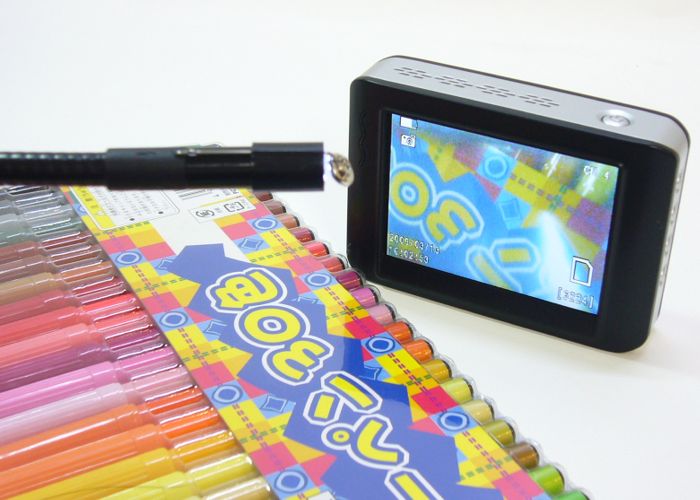

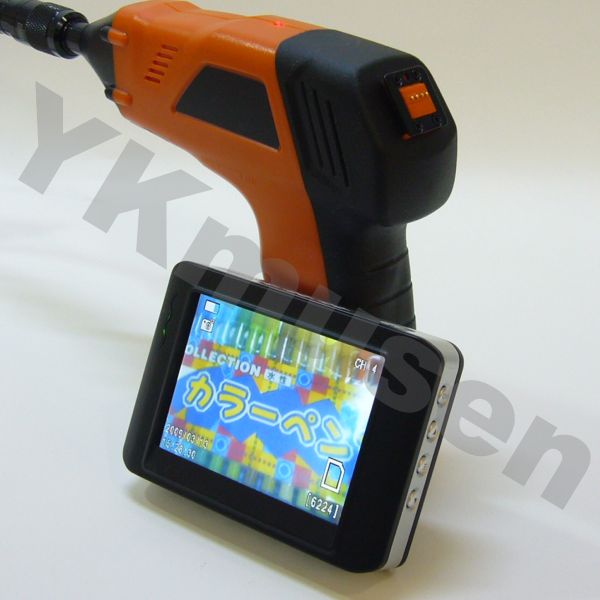

2.4GHzワイヤレス機能搭載

8803AL5 2.4GHzワイヤレス機能搭載
8803AL5はワイヤレス機能を搭載しているので、本体からモニターを外して、
離れた場所で撮影及びモニターする事が出来ます。
送信周波数は2.4GHz帯を使用し、電波到達距離は最大10m程度となります。
※ハンドグリップ接続時は有線仕様となり、ハンドグリップから分離させると無線機能が働きます。

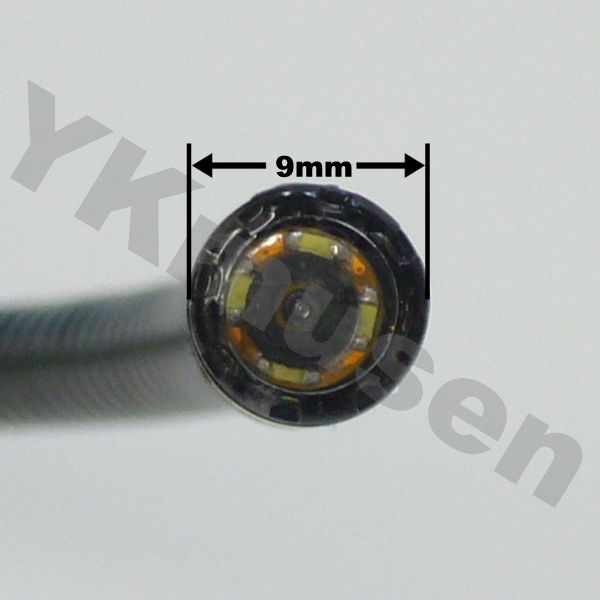

先端直径9mmの超極細カメラを採用

8803AL5 先端直径9mmの超極細ヘッド 8803AL5 ヘッド長45mmのコンパクト設計
8803AL5のカメラヘッドは直径9mmと超極細になっています。

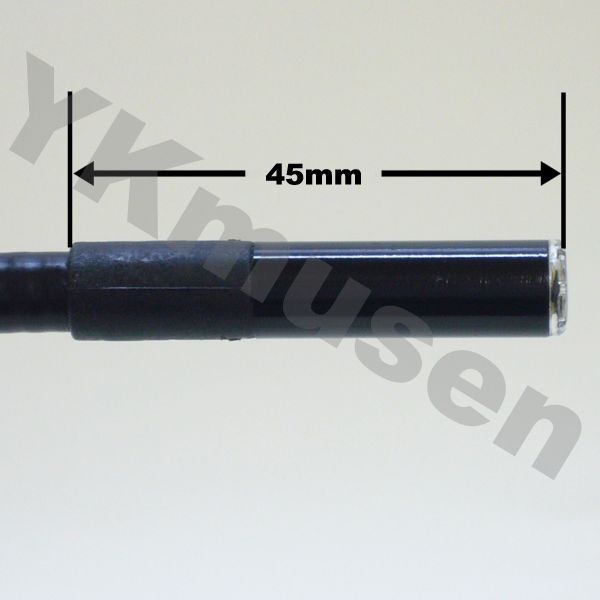

また、ヘッド部分の奥行きも45mmとコンパクトな設計です。

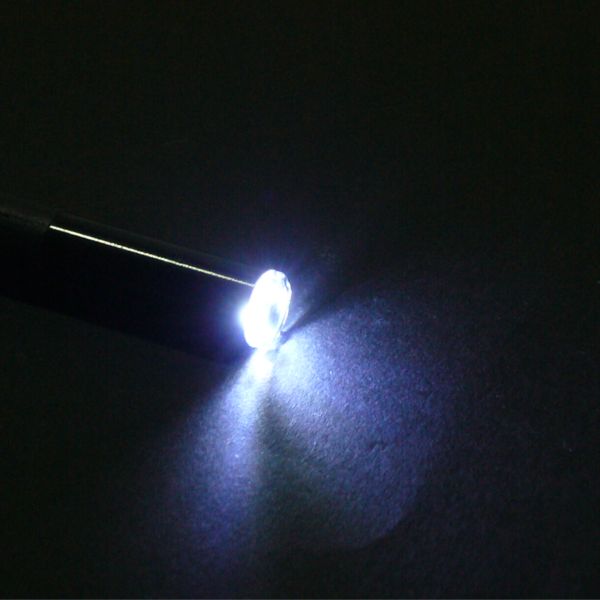

カメラヘッドに白色LED4灯搭載・光量調整機能も可能

8803AL 高輝度白色LED4灯搭載 8803AL5 高輝度白色LED4灯搭載

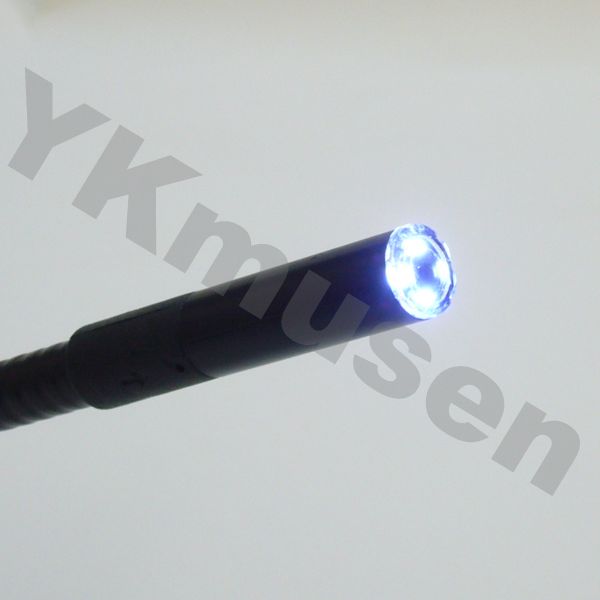

8803AL5はカメラヘッドに高輝度白色LEDを4灯搭載しています。
白色LEDの照射距離は実用値として20~30cmとなります。

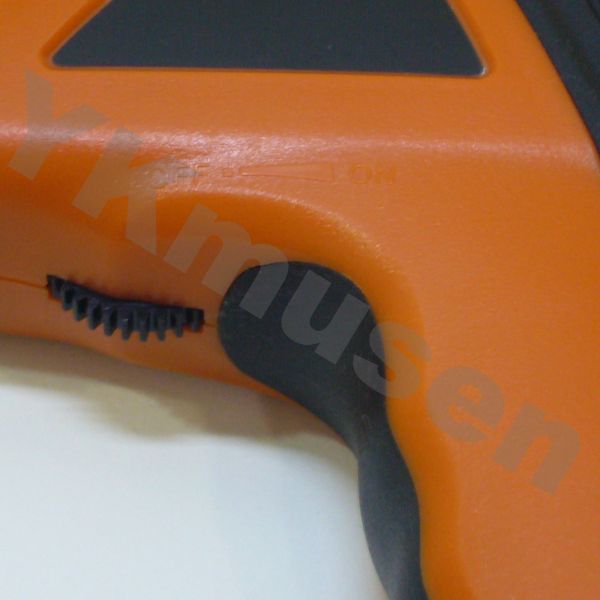

8803AL5 電源・光量調整スイッチ
また、光量をハンドグリップ部で調整出来るのでハーレーションを防いで最適な明るさで撮影できます。

3つのアクセサリーで、より多目的に

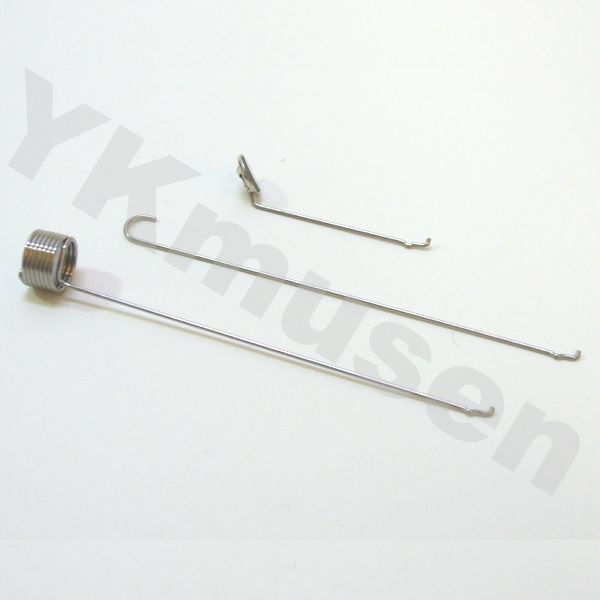

8803AL5 多目的に使用出来る3つのアクセサリーが付属
8803AL5にはカメラヘッド部に装着可能な3つのアクセサリーが付属しています。
これらを使用する事で、より多目的なご使用が可能になります。

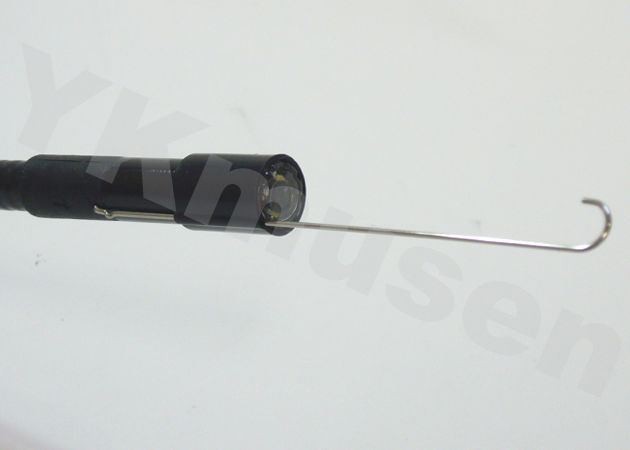

8803AL5 アクセサリー フック装着イメージ
▲フック
カメラヘッドに取り付ける事で、先端部がフックに。
ケーブルが多い狭い場所で、任意のケーブルを引っ掛けて引っ張りたい場合に活躍が期待できます。

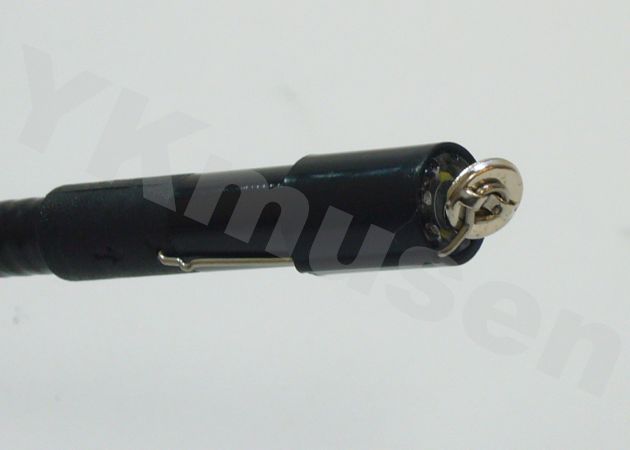

8803AL5 アクセサリー マグネット装着イメージ
▲マグネット
カメラヘッドに取り付ける事で、先端部がマグネットに。
手の届かない場所にネジや金属類を落としてしまった際、マグネットで拾う事も出来ます。

8803AL5 アクセサリー 側視ミラー装着イメージ 8803AL5 側視ミラー使用イメージ
▲側視ミラー
カメラヘッドに取り付ける事で、カメラの側面側を撮影することができます。
画像左は装着イメージ、右側は実際に側視ミラーを装着して撮影を行った画像です。

フレキシブルチューブで自由自在にカメラを固定

8803AL5はケーブルにフレキシブルチューブを採用しています。
チューブは硬めで、しっかりとした固定が出来ます。
ケーブル長は5mとロング仕様なので奥行きのある配管へもご使用いただくことができます。

防水構造

8803AL5はIP67に準拠した防水構造なので水がかかる場所の撮影が可能です。
※モニター部は防水構造ではありません。

機動性の高い電源を採用

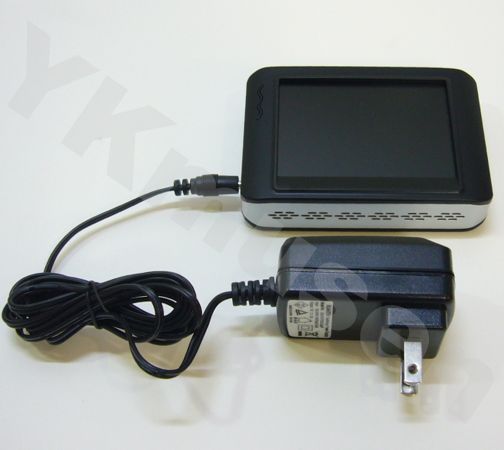

8803AL5 単3乾電池×4本で駆動 8803AL5 リチウムイオンバッテリーを内蔵

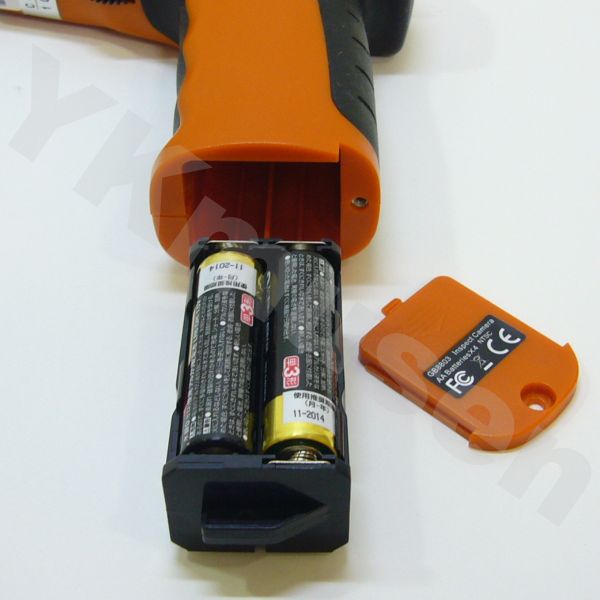

8803AL5のカメラ部は単3乾電池×4本が本体グリップ部分に内蔵します。
モニターはリチウムイオンバッテリーの充電式になっており、付属のACアダプターで充電を行ないます。
満充電時の連続使用時間は最大約3時間となります。

映像出力端子付

8803AL5は搭載するモニターに映像出力端子を備えています。
専用ケーブルが付属しており、ケーブル末尾のビデオ出力端子をモニターへ接続することで
大画面モニターでもご覧いただく事が出来ます。
満充電時の連続使用時間は最大約3時間となります。

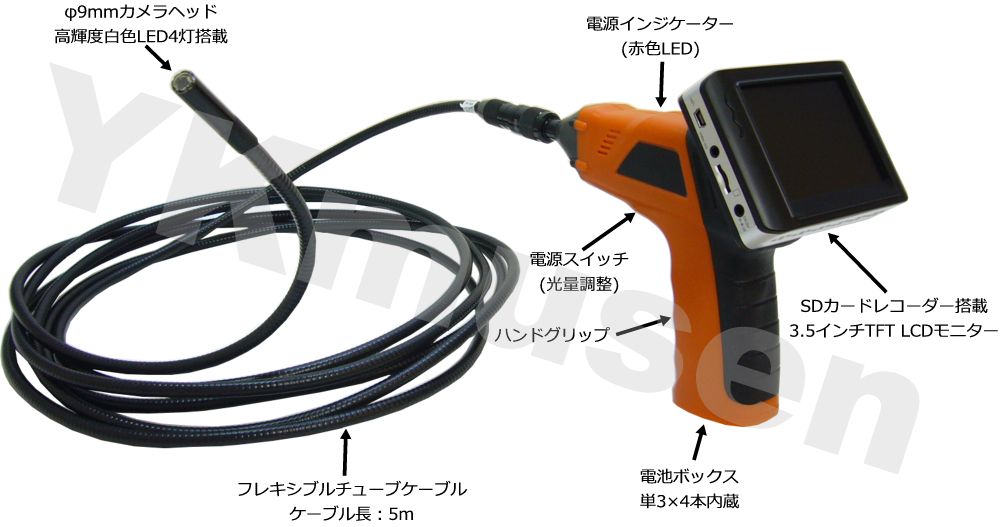

各部名称

8803AL5 各部名称

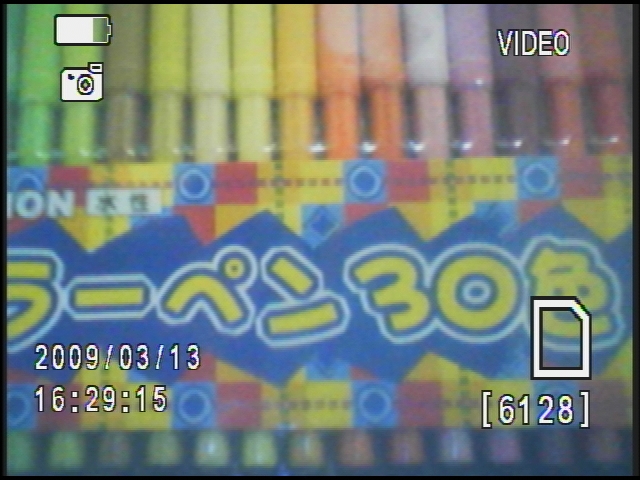

8803AL5で実際に撮影した画像

※映像出力端子より出力した映像を取り込んだ画像です。
※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。
8803AL5 被写体まで40cmの距離で撮影(照明なし/LED点灯)  8803AL5 被写体まで40cmの距離で撮影(照明あり)
被写体まで40cmの距離で撮影(照明あり) 被写体まで20cmの距離で撮影(照明あり)
フォーカスは10cm~∞となりますが、被写体まで40cmの距離ではフォーカスはやや甘めです。

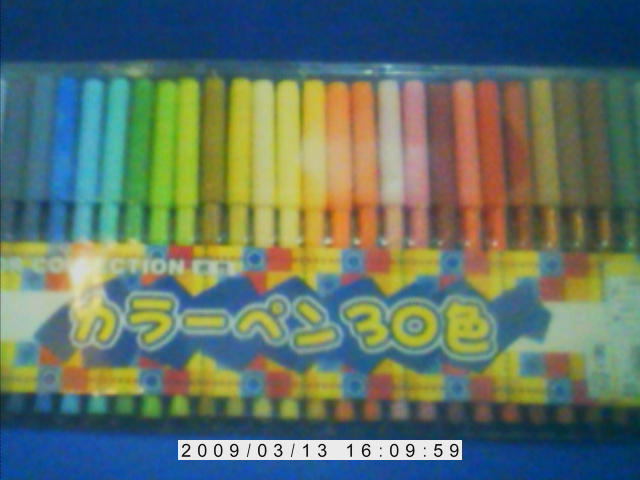

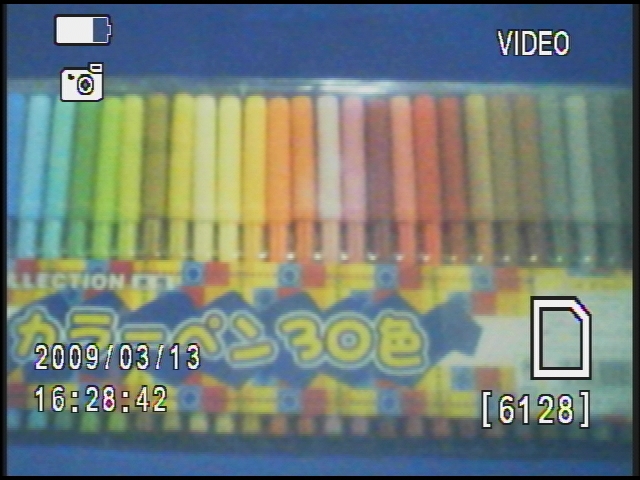

8803AL5で実際に撮影・保存した画像

※搭載するSDカードレコーダーで保存した実際の画像です。

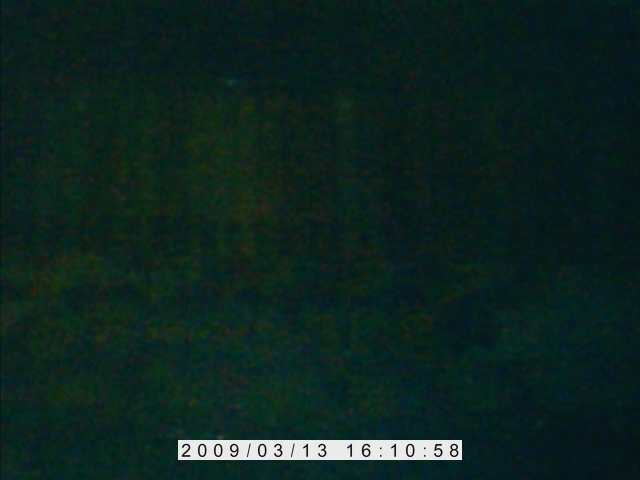

8803AL5 被写体まで40cmの距離で撮影(照明あり)  8803AL5 被写体まで40cmの距離で撮影(照明なし/LED点灯)
被写体まで40cmの距離で撮影(照明あり) 被写体まで40cmの距離で撮影(照明なし/LED点灯)
LED照明は40cm離れた被写体にはほとんど届きませんでした。

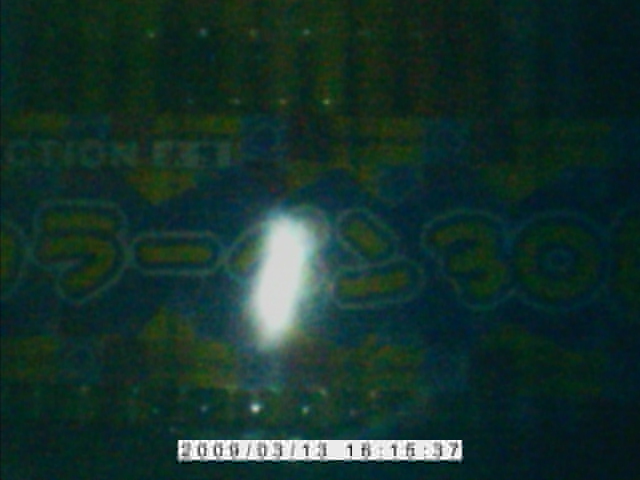

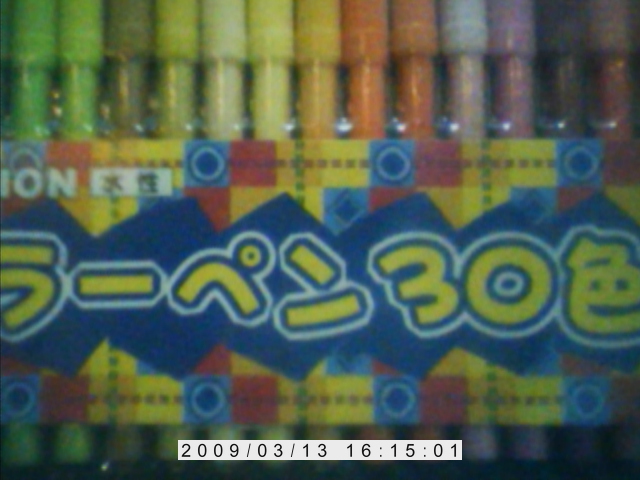

8803AL5 被写体まで20cmの距離で撮影(照明あり)  8803AL5 被写体まで20cmの距離で撮影(照明なし/LED点灯)
被写体まで20cmの距離で撮影(照明あり) 被写体まで20cmの距離で撮影(照明なし/LED点灯)
やや薄暗い感じはしますが、LED照明のみでも十分に撮影が出来ます。

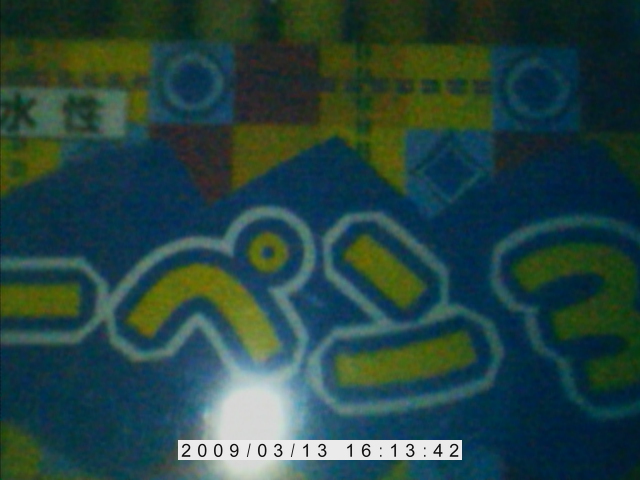

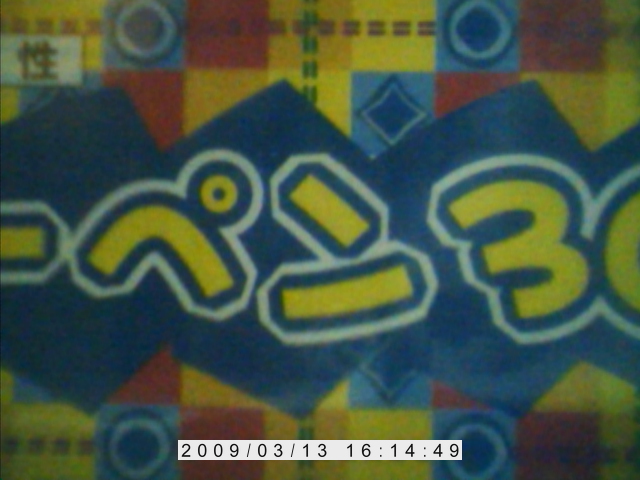

8803AL5 被写体まで10cmの距離で撮影(照明あり)  8803AL5 被写体まで10cmの距離で撮影(照明なし/LED点灯)
被写体まで10cmの距離で撮影(照明あり) 被写体まで10cmの距離で撮影(照明なし/LED点灯)
フォーカスも合っており、LED照明により十分な明るさで撮影出来ます。

SDカードレコーダー搭載点検・検査用ワイヤレスカメラ 8803AL5 のご紹介

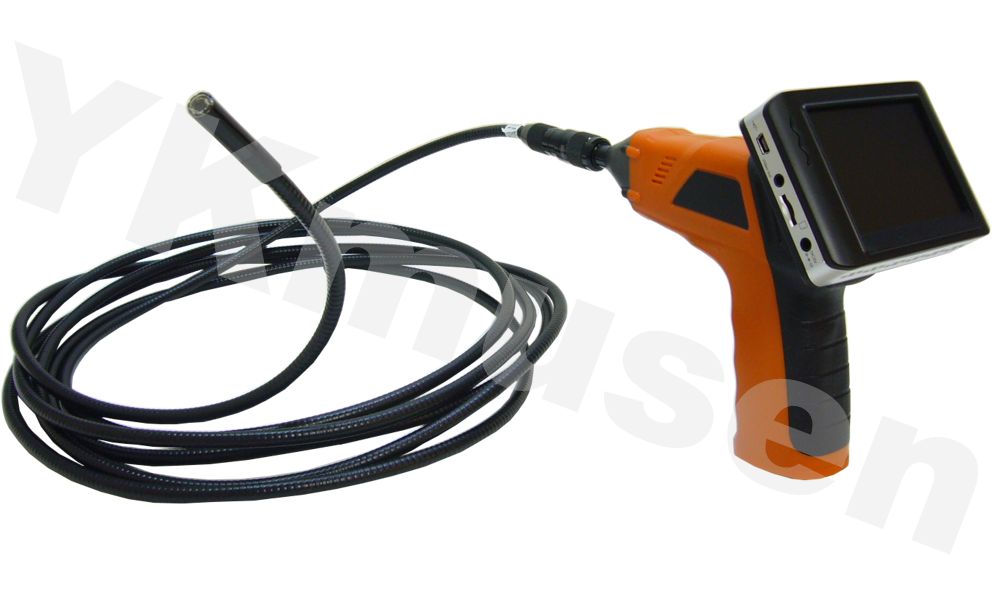

8803AL5は配管用カメラとモニター、ワイヤレス機能が一体になったオールインワンタイプの点検・検査用ワイヤレスカメラです。カメラヘッド・フレキシブルチューブケーブル・ハンドホールドグリップ・LCDモニターで構成されており、機器をセットアップするだけで簡単にご使用いただく事が出来ます。

カメラヘッドには34万画素CMOSイメージセンサー採用のカメラを内蔵し、レンズの周囲に高輝度白色LEDを4灯搭載し、配管内の暗闇でも約20~30cm先まで白色LEDの照明により明るく撮影することができます。レンズは水平画角50度のレンズを採用しています。残念ながらフォーカスの調整は出来ませんが、10cm~無限大でほぼフォーカスが合う印象です。被写体によってはより接写撮影も可能ですが、5cm以上は離さないとフォーカスが甘くなってしまいます。また被写体まで距離を離し過ぎてもややフォーカスが甘くなる印象です。

カメラヘッドからハンドホールドグリップまでのケーブル長は5mとロング仕様になっており、ケーブルはフレキシブルチューブを採用しているので、自由自在にケーブルを曲げ固定する事ができ、奥行きのある配管内や点検口、入り組んだ箇所の検査にもご活用いただく事ができます。

ハンドホールドグリップには液晶モニターが装着されており、カメラで撮影した映像を、その場で確認しながら撮影を行なう事ができます。液晶モニターは3.5インチと小型ですが、良好な画質で作業時の確認には十分だと言えます。更に液晶モニター部にはSDカード(microSDカード)レコーダーを搭載しているので、撮影して見る、録るを一貫して行うことが可能になりました。記録解像度は静止画・動画共に640×480のVGAサイズで保存が出来るのでまずまずの画質で記録保存が出来ます。

ハンドホールドグリップはガンタイプの形状を採用し、片手で持ち易い造りになっているので点検作業も比較的容易に行うことができます。また、8803AL5はワイヤレスカメラなので、本体とモニターを離して使用する事も出来ます。これにより点検時等、作業員が撮影を行ないながら、クライアントへ映像を見てもらい、点検作業を進める事もできます。カメラヘッド部分に装着可能な3つのアクセサリーも付属しており、点検作業だけでなく多目的にご使用いただく事も出来ます。防水性もカメラ部からフレキシブルチューブケーブルまではIP67の防水規格に準拠しているので、水滴が多い場所での使用にも耐えうる事が出来ます。

SDカードレコーダー搭載点検・検査用ワイヤレスカメラ 8803AL5 製品仕様

カメラ部
イメージセンサー CMOS
画素数 34万画素(712×486)
水平画角 50度
送信周波数 2468MHz
周波数変調 FM
バンド幅 18MHz
最低照度 白色LED照射内0Lux
照明 高輝度白色LED4灯/照射距離約20~30cm
電源 単3乾電池×4本(本体グリップ部分内蔵)
アルカリ乾電池推奨/約3時間稼働
寸法 カメラヘッド部
直径9mm×奥行き45mm
ケーブル
長さ5m×直径9mm
本体部
幅186mm×高145mm×厚45mm
重量 約530g (フレキシブルチューブ除く)
モニター部
画面サイズ 3.5インチTFT LCD
画面解像度 480×240
ビデオシステム NTSC/PAL
受信周波数 2468MHz
外部電源 DC5V/450mA
ビデオ出力 φ3.5ミニジャック-RCA-P
寸法 幅100mm×高70mm×奥行き30mm
重量 約140g
全般
動作温度 -10~+50℃
動作湿度 15~85%RH
同梱内容 ・ハンドホールドグリップ(本体)
・カメラ/フレキシブルチューブ(カメラ部)
・SDカードレコーダー搭載LCDモニター
・アクセサリーフック
・アクセサリーマグネット
・アクセサリーミラー
・充電用ACアダプター
・USBケーブル
・CD-ROM
・取扱説明書(製品保証1年)
・外部ビデオ出力用ケーブル

SDカードレコーダー搭載点検・検査用ワイヤレスカメラ 8803AL5 オプション品のご案内

ケーブル ケーブル

付属VIDEOケーブルを延長したい場合は別途ケーブルをお買い求め下さい。
コネクター  変換コネクタ

付属VIDEOケーブルを延長する場合、出力端子はオスになりますので、
中継コネクタ「RCA-JJ」が必要になります。
