4chマルチフォーマット対応画面4分割器 SC-04MHDの製品詳細

4chマルチフォーマット対応画面4分割器 SC-04MHD

4chマルチフォーマット対応画面4分割器
AHD/HD-TVI/HDCVI/CVBS対応業務用画面4分割器

型番:SC-04MHD

価格:¥74,800(税込)
カートに入れる
(購入数はカート内で設定して下さい)

4chマルチフォーマット対応画面4分割器 SC-04MHD 主な機能と特徴

4chマルチフォーマット入力対応4分割器

SC-04MHDはアナログHD映像信号方式であるAHD、HD-TVI、HDCVI、CVBS(アナログ)の入力に対応したアナログHD対応画面4分割器です。また、CVBS(アナログ)にも対応したマルチフォーマットモデルとなります。

1920×1080のフルHD出力対応

SC-04MHDの出力解像度は最大で1080p(1920×1080)まで設定が可能です。
入力解像度は接続したカメラの解像度が反映されます。
また、映像出力端子はHDMI、VGA、BNCの3種類を搭載しており、HDMI、VGA出力は最大1920x1080のフルHDでの出力が可能です。

※VGA出力時は720x480です。

自動順次転換機能(オートシーケンス)搭載

SC-04MHDは各カメラを自動的に映像切替を行うスイッチャー機能を搭載しています。

タイムジェネレータ機能搭載

SC-04MHD タイムジェネレータ機能搭載

SC-04MHDは表示させた映像に日付、時間を表示するタイムジェネレーター機能を搭載しています。

カメラタイトル機能搭載

SC-04MHD カメラタイトル機能搭載

SC-04MHDは各入力チャンネルごとに16文字までのカメラタイトルをつけることができます。
(アルファベット及び記号のみ)

各チャンネル、スルーアウト出力端子搭載

SC-04MHDは各チャンネル(1ch~4ch)にスルーアウト出力を搭載しておりますので、各チャンネルの映像を別途防犯用レコーダー等の録画機に接続することができます。

6パターンの画面表示機能搭載

SC-04MHD 6パターンの画面表示機能搭載

SC-04MHDは単画面、通常の4分割表示のほか、2分割表示など多彩な画面表示を行うことができます。

センサー入力(4ch)、アラーム出力(1ch)を搭載

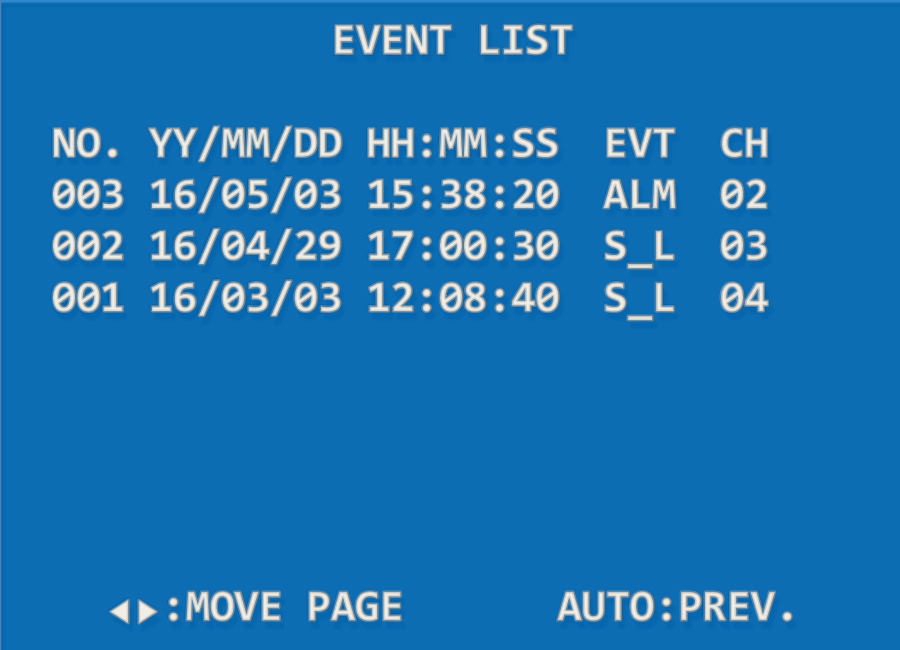

SC-04MHD イベントリスト表示画面

SC-04MHDは4入力のセンサー入力と、1出力のリレー接点を搭載しています。
アラーム及び信号LOSS発生時をリスト確認することができます。

SC-04MHD 接続例

SC-04MHD 接続例

SC-04MHD メニュー画面

SC-04MHD メニュー画面

SC-04MHD システム設定画面

SC-04MHD 本体寸法図

SC-04MHD 本体寸法図

4chマルチフォーマット対応画面4分割器 SC-04MHD のご紹介

SC-04MHDは韓国CCTVメーカー「SeeEyes」製の業務用4chマルチフォーマット対応画面4分割器です。

SC-04MHDは防犯カメラの映像方式として主流になっているAHD、HD-TVI、HDCVIの3つのアナログHDカメラの入力に対応し、CVBS(アナログ)カメラの入力にも対応したマルチフォーマットモデルとなります。多方式の混同使用にも対応します。

画面分割器は4分割を始め、縦横2分割表示など合計6パターンの画面表示に対応し、画面を自動切替するオートシーケンス機能も搭載しております。

出力端子はHDMI、VGA、BNC端子を備え、HDMI、VGAはそれぞれ最大1920×1080までの解像度で、BNCは720×480の解像度で出力、表示が可能です。

この他、SC-04MHDの端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用アナログHD映像信号用画面分割器としてご活用いただけます。

SC-04MHDはスルー出力も備えているので、録画機器と別に画面分割の映像表示を行いたい場合や録画不要でアナログHDカメラの映像表示を行いたい場合にご活用いただくことができます。

4chマルチフォーマット対応画面4分割器 SC-04MHD 製品仕様

型番 SC-04MHD
映像入力端子 4ch(BNC-J)
入力信号 AHD / TVI / CVI / CVBS ※自動認識
スルーアウト 4ch(BNC-J)
モニター出力 表示フレーム リアルタイム表示
出力端子 HDMI x 1ch / VGA x 1ch / BNC x 1ch(CVBS)
表示解像度 HDMI:1920x1080p / 1920x1080i / 1280x720p
VGA:1920x1080 / 1600x1200 / 1360x768 / 1027x768
BNC:720x480
表示方法 単画面/2分割(縦/横)/4分割(3パターン)/
デジタルズーム/シーケンス
OSD表示 日本語
端子台 センサー入力 4ch(NO/NC)
アラーム/リレー入力 1ch(NO/NC)
電源出力 DC12V 300mA
通信インターフェース RS-485
Mini USB ファームウェアアップデート用
消費電力 約6W
電源 AC100V 50/60Hz (ACアダプターDC12V 1Aより供給)
操作 本体ボタン
使用環境 動作周囲温度:0℃~50℃
動作周囲湿度:0%~80%(結露なきこと)
外径寸法 220(W) x 44(H) x 191(D)mm (突起物を除く)
重量 約2kg
同梱内容 SC-04MHD本体
ACアダプター
ラックマウント金具
ゴム足
ビス
取扱説明書
製品保証期間 1年間

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
