ハイビジョン画面4分割器 SC-04HDSの製品詳細

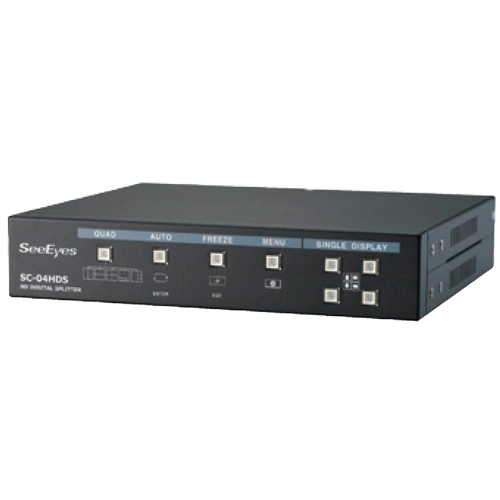

ハイビジョン画面4分割器
赤外線リモコンで遠隔操作対応！画面4分割器

型番：SC-04HDS

希望小売価格：￥210,000(税抜)
※販売終了しました。ありがとうございます。

→SC-04HDS 主な機能と特徴
→SC-04HDS のご紹介
→SC-04HDS 製品仕様
→SC-04HDS オプション品

ハイビジョン画面4分割器 SC-04HDS 主な機能と特徴

アナログ防犯カメラのD1解像度入力に対応

SC-04HDSは720×480画素でのアナログカメラから受け取ったビデオ信号を高画質ディスプレイ上に再現する高品質画面4分割器です。

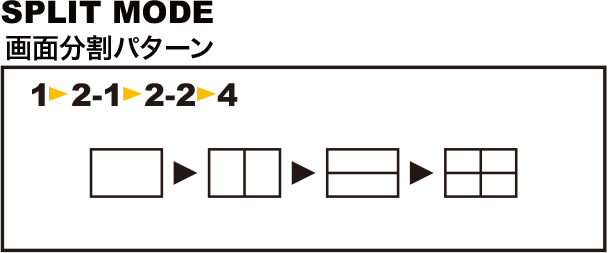

多彩な分割方式に対応

SC-04HDSはスクリーン上、フル画面から様々なフォーマットで、分割させることが可能です。

HDMI出力端子搭載でフルハイビジョン映像の出力に対応

SC-04HDSは通常のビデオ出力、VGA出力の他、HDMI出力端子を備えることで、1920×1080PのフルHD モニターに明瞭に映し出すことが可能です。

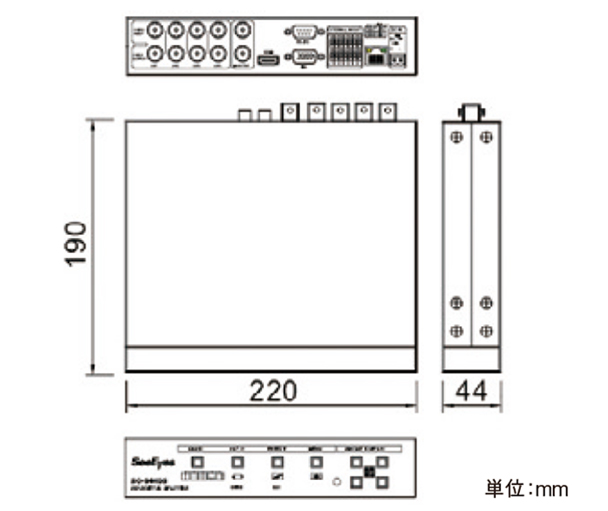

SC-04HDS 本体寸法図

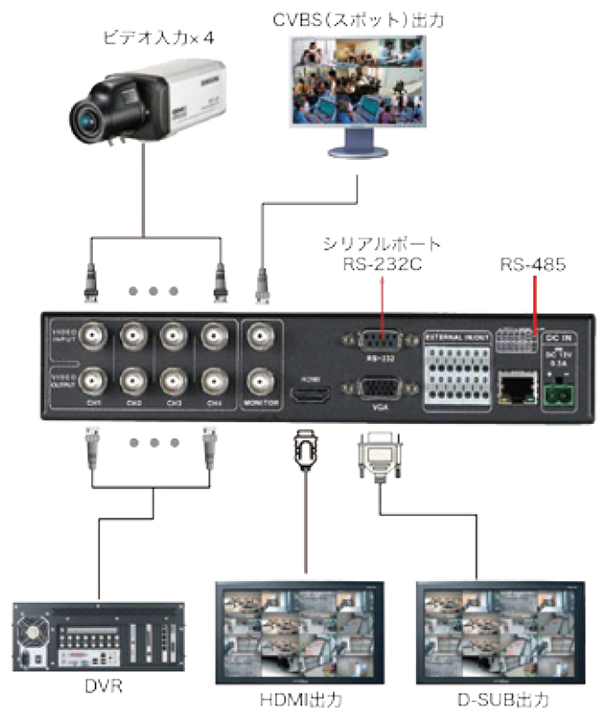

SC-04HDS 接続イメージ図

SC-04HDSはSeeEyes製のHDMI出力端子搭載画面4分割器です。

4台までのアナログ（CVBS）防犯カメラやAV機器の映像を1つの画面で画面を分割して表示することができます。映像入力はアナログ入力となりますが、映像出力には通常のビデオ出力以外にVGA出力、HDMI出力を備えることで、フルハイビジョンによる映像出力を行うことが可能です。各カメラ映像がフルハイビジョン映像になる訳ではありませんが、ビデオ出力やVGA出力よりも画質劣化の少ない出力が可能であり、HDMI入力対応モニターとの接続時に良質な画面表示が可能になります。

また、各映像のスルー出力が備わっている為、それぞれ独立した映像出力が可能であり、個別にモニター表示をしたい場合等にもご利用いただけます。画面分割表示も単画面、4分割画面だけでなく、縦横2分割画面にも対応する等、マルチ分割器としての要素も兼ね備えた画面分割器です。その他、動体検知機能、時刻表示機能などを搭載し、画面分割器として必要とされる基本的な機能は網羅しています。

SC-04HDSは在庫限りの台数限定販売となりますが、アナログ出力をフルハイビジョンで映像出力させたい場合や質感も含めた品質を重視した画面4分割器をお探しの場合に大変お奨めの画面4分割器です。尚、在庫限りとなりますので予告なく販売終了となる場合がございますがあらかじめご了承下さい。

ハイビジョン画面4分割器 SC-04HDS 製品仕様

ビデオ入力	BNC(メス)×4
ビデオ出力	BNC(Looped tdrough　メス)×4 HDMI×1 D-SUB×1 BNC（メス）×2
スクリーン分割モード	HDMI 1920x1080p @50/60Hz (Full HD) 1920x1080i @50/60Hz (HD) 1680x1050 @60Hz (WSXGA) 1280x1024 @60Hz (SXGA) D-SUB 1280x1024 @60Hz 1680x1050 @60Hz BNC(monitor) 720x480 @60Hz 720x576 @50Hz
映像方式	NTSC/PAL　選択可能
画面分割	1 , 2V　, 2H , 4B , 4R , 4
OSD(On Screen Display)	英文、数字併用で16文字まで表示可能
外部インターフェイス	赤外線受信機(遠隔制御) Input:4個,Output:1個(ALARM) RJ-45(ファームウェアアップデート) RS-485 1個(メス） RS-232C(外部機器との接続) DC 12V 300mA(PowerOutput)
電源	DC12V　500mA（2P)
消費電力	6W
動作温度/動作湿度	0℃～+50℃/0～80％
材質/重量	スチール/2kg
外形/寸法	220(W)x44(H)x190(D)mm
同梱内容	SC-04HDS本体 ACアダプター 固定ブラケット HDMIケーブル

ハイビジョン画面4分割器 SC-04HDS オプション品のご案内

	変換コネクタ 入出力端子はBNC端子となります。RCAに変換する場合は 別途BNCP-RCAJをお買い求め下さい。
	ケーブル 分割器からモニター及び録画機器まで接続するケーブルは付属しておりません。別途必要な長さの映像ケーブルをお買い求め下さい。
