VGA出力機能搭載カラー画面分割器
VGA出力を搭載したマルチ画面分割器

型番：MTQC-14LV

価格：￥29,800(税込)
※販売終了しました。ありがとうございます。

→MTQC-14LV 主な機能と特徴
→MTQC-14LV のご紹介
→MTQC-14LV 製品仕様
→MTQC-14LV オプション品

VGA出力機能搭載カラー画面分割器 MTQC-14LV 主な機能と特徴

ピクチャー・イン・ピクチャー（PIP）機能・2分割機能搭載

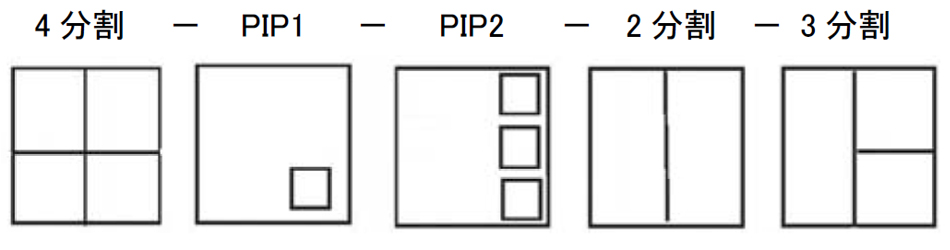

MTQC-14LVは4入力の画面分割器です。通常の4分割表示のほか、2パターンのピクチャーインピクチャーと2分割、3分割機能を搭載し、多彩な画面表示を行うことができます。



※2分割表示につきまして
MTQC-14LVでは2分割表示を行った際、それぞれの映像(画面)を圧縮して表示します。

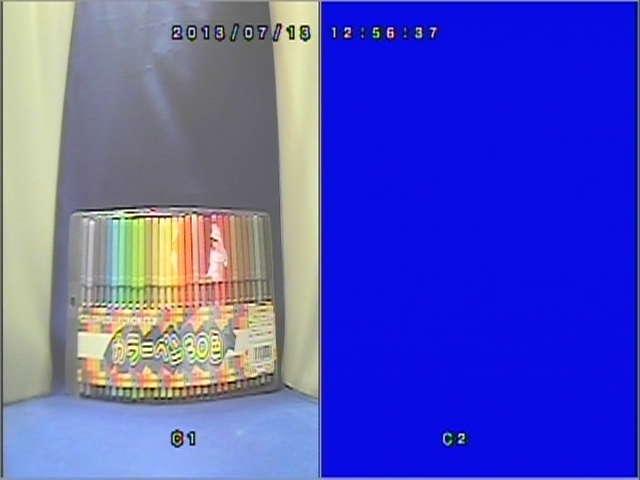

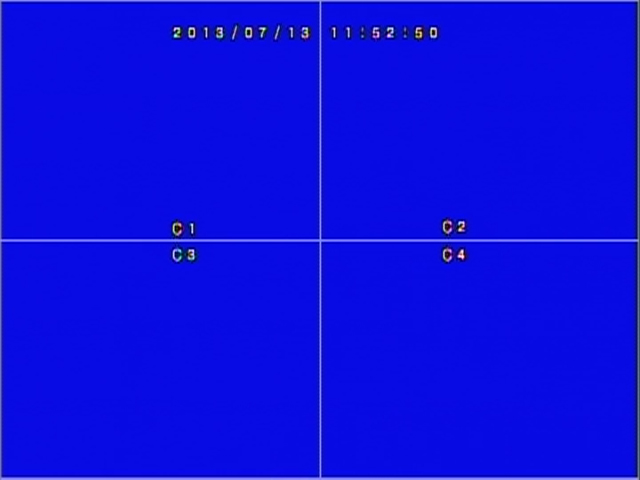

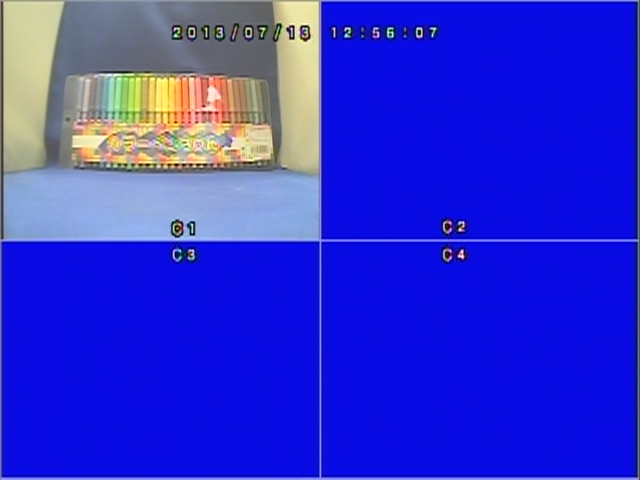

下画像は4分割表示時と2分割表示時の比較画像です。
画像のように2分割表示時は左右が圧縮された映像となります。

VGA出力端子搭載

MTQC-14LVはVGA出力端子を搭載しています。これにより通常のコンポジット出力よりも高画質でモニタリングすることができ、PC用モニターを利用したモニタリングにも対応します。
出力解像度は800×600/1024×768/1280×1024より選択できます。

自動切替機能搭載

MTQC-14LVは各入力画面を自動的に巡回する自動切替機能を搭載しています。
切替間隔は1秒～60秒まで設定できます。

タイムジェネレータ機能搭載

MTQC-14LVは映し出した映像に日付時間を表示するタイムジェネレーター機能を搭載しています。

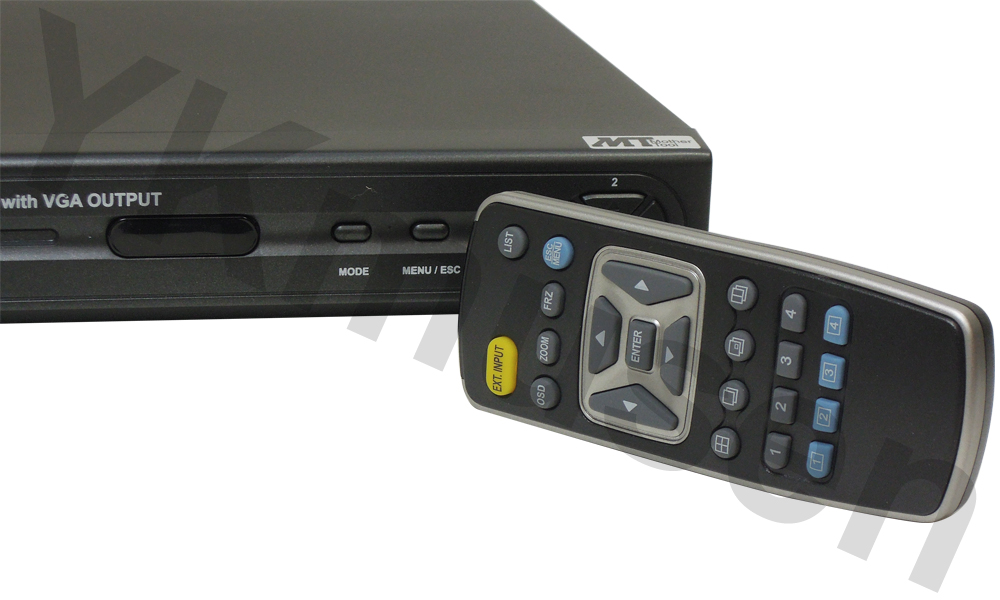

赤外線リモコン付属

MTQC-14LVは本地操作パネル以外にも付属の赤外線リモコンによる操作に対応します。
離れた場所から操作が出来るのでモニターまで距離がある場所で使用する際にご活用いただけます。

EXTERNAL入力端子搭載

MTQC-14LVはEXTERNAL入力端子を備えています。EXTERNAL INPUTボタンを押すことで、本体背面のEXTERNAL 映像入力端子の映像に切り替えます。これによりEXTERNAL INPUT ボタンを押すことにより本体の4 分割画面と別の機器の画面を1 台のモニター上でスイッチングして見ることが可能になります。

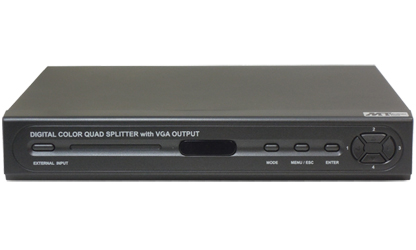

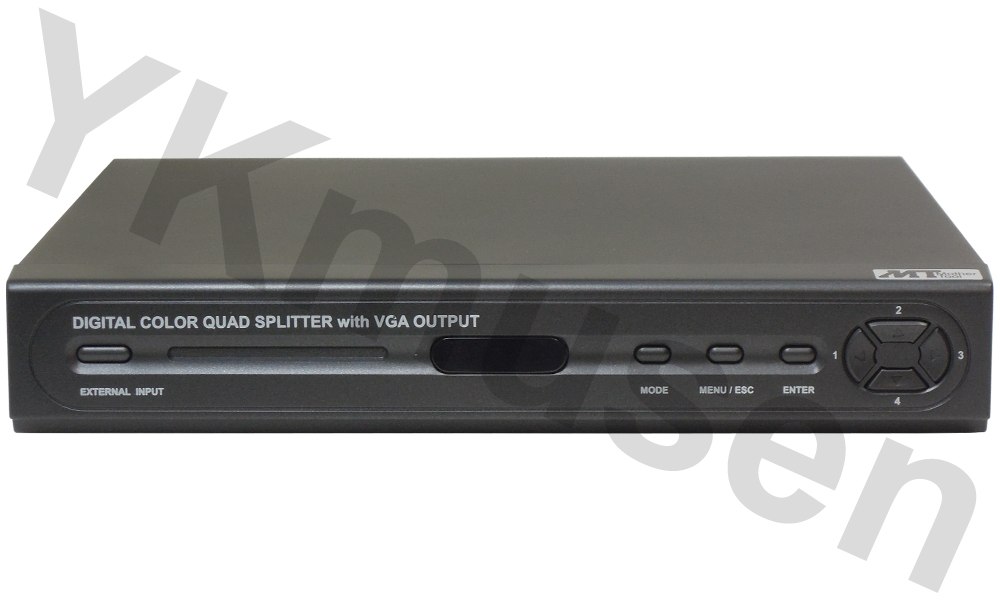

本体前面・操作パネル

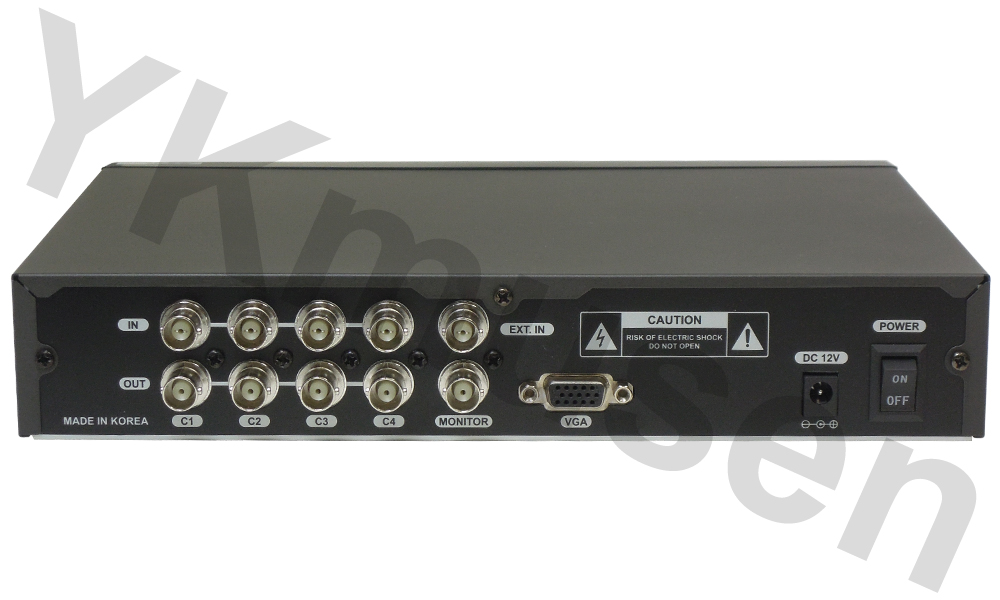

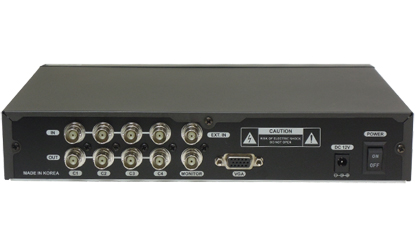

本体背面・入出力端子

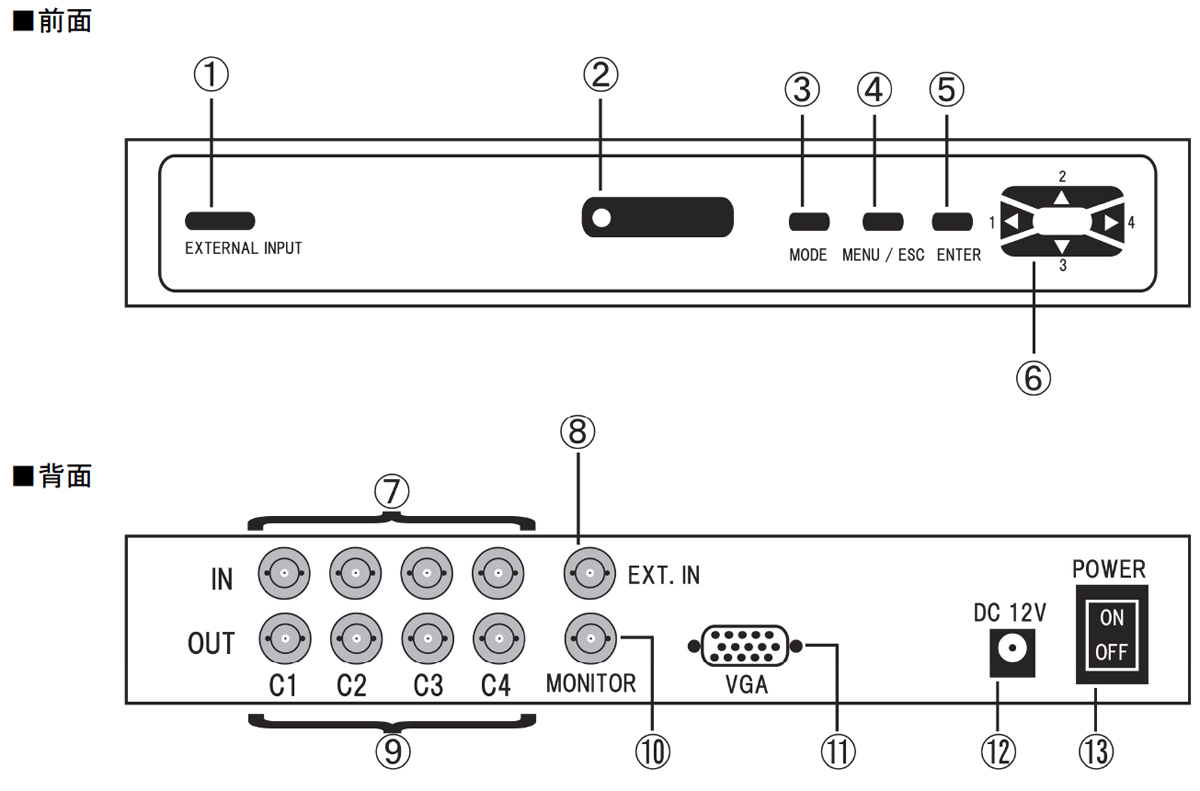

各部名称

① EXTERNAL INPUT：表示画面をEXTERNAL 入力へ切替
② 動作ランプ／リモコン受光部電源が入ると赤色LED が点灯／右側はリモコンの受光部
③ MODE：画面分割表示の切替
④ MENU／ESC：メニュー画面の表示と操作のキャンセル
⑤ ENTER：メニュー操作の決定
⑥ チャンネルボタン（1～4）：各チャンネルのフル画面・フリーズ画面／メニュー操作
⑦ IN（C1～C4）：映像入力端子
⑧ EXT.IN EXTERNAL：映像入力端子
⑨ OUT（C1～C4）： 各チャンネルの映像出力端子（ループアウト）
⑩ MONITOR：映像出力端子
⑪ VGA：映像入力端子（VGA）
⑫ DC12V：電源入力端子（付属AC アダプターを接続）
⑬ POWER：電源スイッチ（ON／OFF）

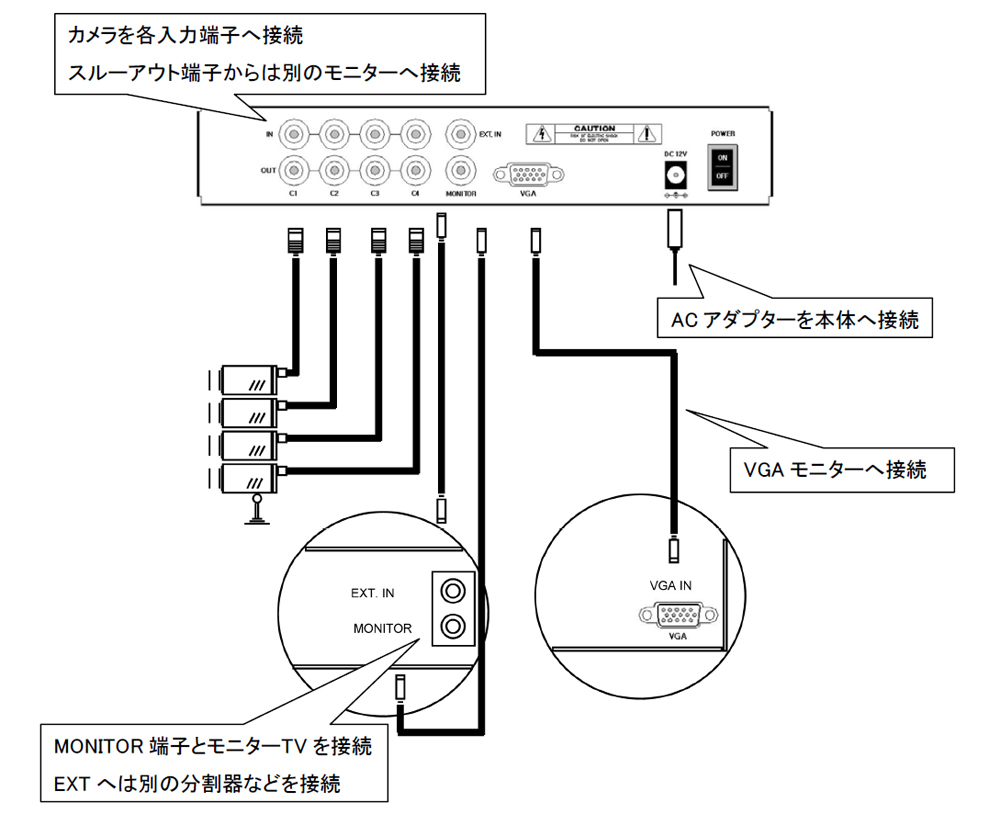

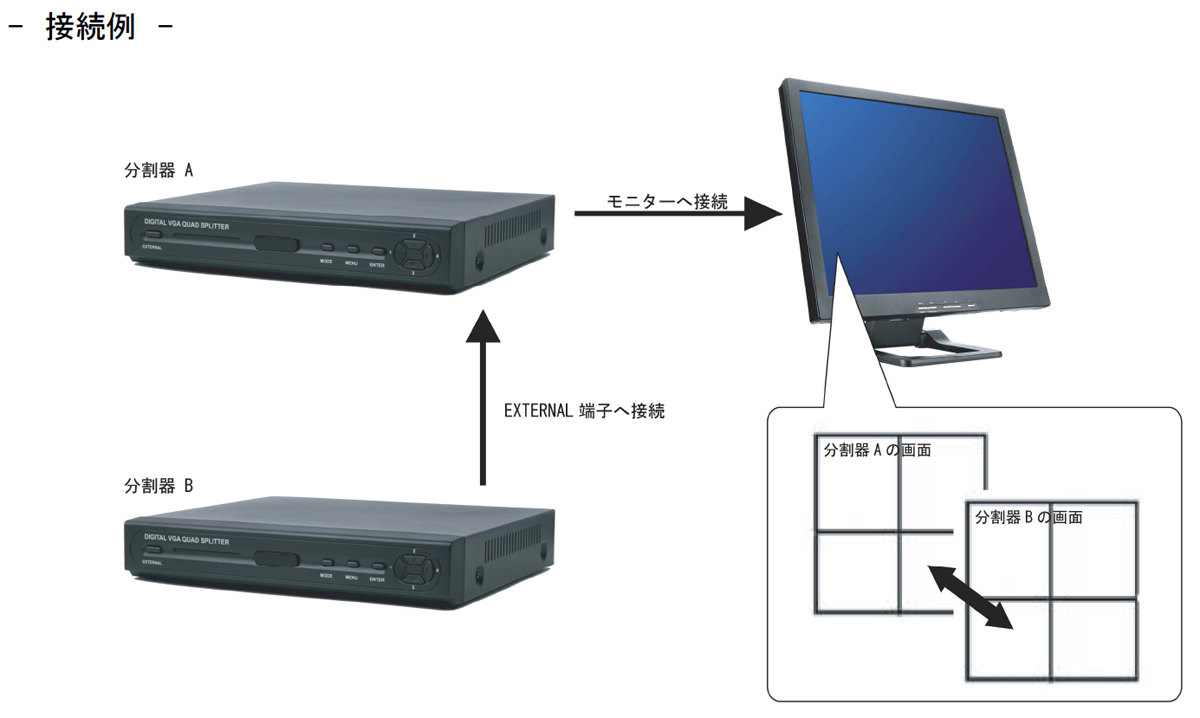

接続例

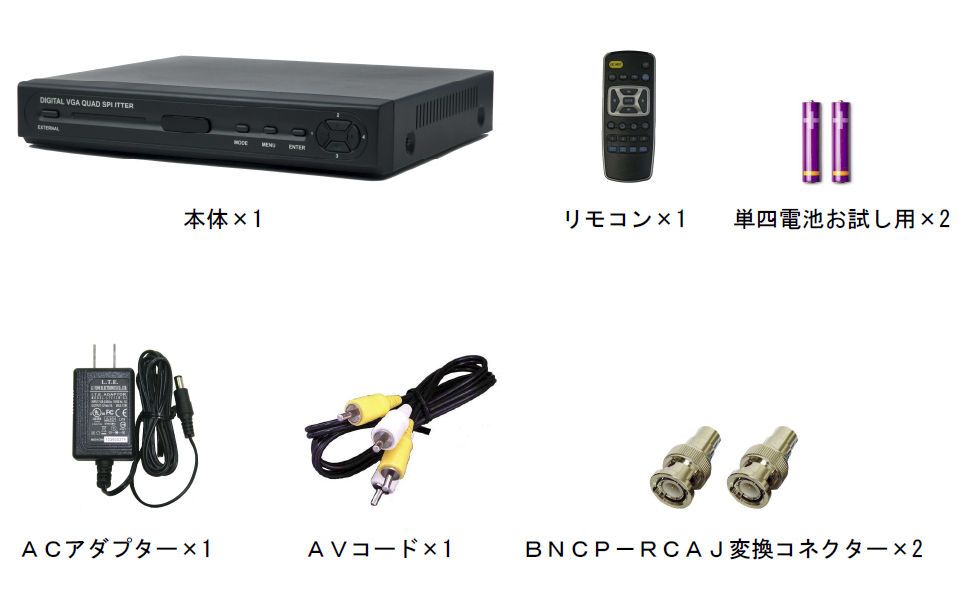

セット内容

MTQC-14LVはVGA出力端子を搭載したカラー画面分割器です。VGA出力端子を備えている為、コンポジット出力と比べて高画質でモニタリングができ、PC用モニター等でのモニタリングにも対応します。

画面分割器としての機能は時刻表示機能を始め、画面4分割、3分割、2分割、2パターンのピクチャーインピクチャー(PIP)表示に対応。自動画面切換機能も搭載しているので分割器として求められる多くの機能を搭載しています。また、カメラ毎に明るさ、コントラスト、色調の調整もできるので最適な映像に調整することもできます。一方、モーションディテクタ機能やアラーム入出力端子等は備えておらず、シンプルな機能構成とはなりますが、それらの機能は監視用デジタルレコーダー側で補われることが多い為、特に問題にはならないかも知れません。

MTQC-14LVはシンプルな機能構成となりますが、出力解像度の変更に対応したVGA出力を備えることでモニタリングに特化した性能を備えています。シンプルな機能構成と言ってもスルー出力やEXTERNAL入力端子を備える等、応用性は十分に備えており、難しい機能や余計な機能を必要とせず、単純に高画質で画面分割表示をしたい場合にお奨めの画面分割器です。

VGA出力機能搭載カラー画面分割器 MTQC-14LV 製品仕様

映像入力端子	ビデオ入力：BNC-J×4 / EXTERNAL入力：BNC-J×1
映像出力端子	ビデオ出力：BNC-J / VGA出力 / ループアウト：BNC-J×4
画面解像度	NTCS：720×480
画面表示	4分割画面 ピクチャーインピクチャー 2分割画面 3分割画面 自動切換
日付時間機能	有
電源	DC12V/800mA
消費電力	最大12W
寸法(mm)	H45×W260×D210
重量	約930g
使用温度	-10℃～45℃
付属品	MTQC-14LV本体 赤外線リモコン お試し電池 ACアダプター AVコード BNCP-RCAJ変換コネクタ×2 取扱説明書(製品保証1年)

※製品の仕様は予告なく変更される場合があります。

VGA出力機能搭載カラー画面分割器 MTQC-14LV オプション品のご案内

ケーブル 別途ケーブルが必要な場合は、必要な長さの映像ケーブルをお買い求め下さい。
