画面2分割器 DSP-104

DSP-104 画面2分割器

DSP-104 画面2分割器  拡大画像

画面2分割器
自由自在の2分割表示が可能なプロユース2分割器

型番:DSP-104

標準価格:¥170,000(税抜)
価格:お見積り品

画面2分割器 DSP-104 主な機能と特徴

画面2分割器

DSP-104 画面2分割器
DSP-104は2台の防犯カメラ映像等を2分割表示して1画面に表示することが可能な画面2分割器です。画面表示は単画面表示/上下2分割/左右2分割に対応します。
また、多彩な画面表示方法により、2分割画面時の映像表示能力を最大限に引き出す事が出来ます。

自由自在な2分割画面表示

DSP-104は2分割画面内(上下/左右)の表示エリアを移動したり、2分割画面時の境界位置(縦/横)を変更することが出来ます。また、2分割画面の圧縮全体表示にも対応しています。

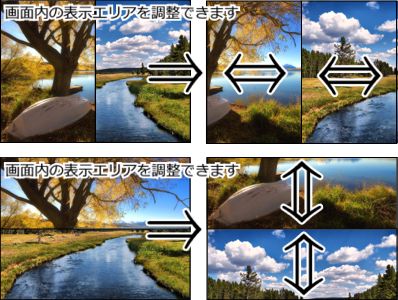

●表示エリアの移動
DSP-104 表示エリアの移動
上下/左右2分割表示時、それぞれの画面表示エリアを移動することができます。
これにより疑似的なパン/チルトを行うこともできます。

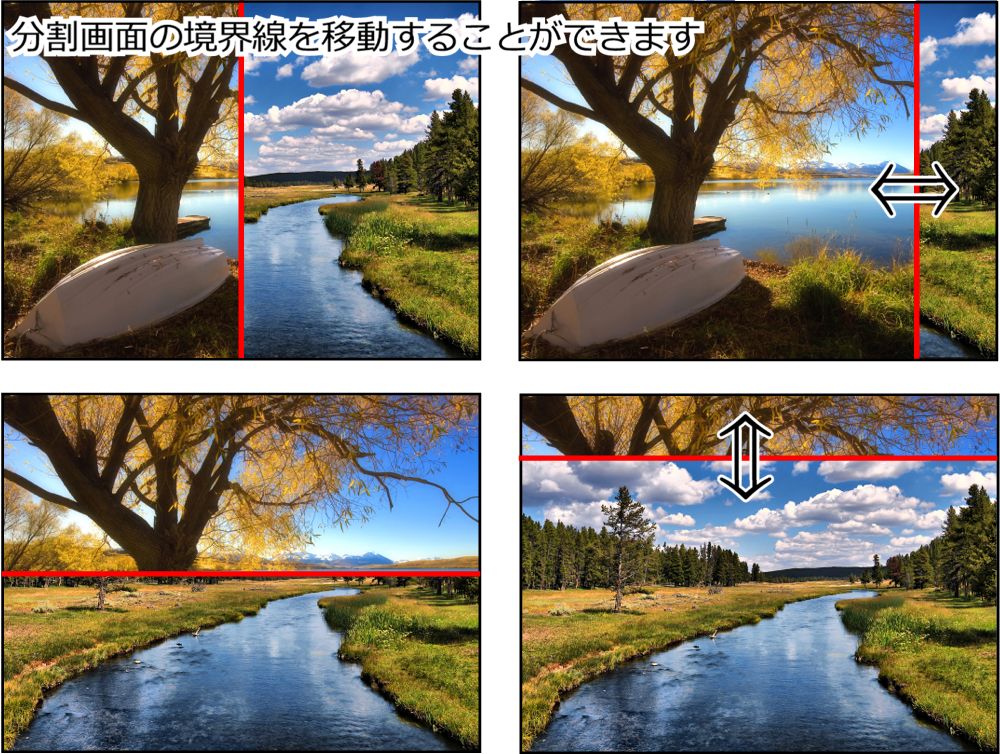

●分割画面境界線の移動
DSP-104 分割画面の境界線を移動することができます
上下/左右2分割表示時、分割境界線を移動することができるので、
用途に合わせた表示エリアを得る事ができます。

●画面圧縮による全体表示
DSP-104 それぞれの画面を圧縮して全体表示
上下/左右2分割表示時、それぞれの画面を圧縮して全体を表示することもできます。

クロスライン表示

DSP-104 クロスライン表示
DSP-104は画面上に縦/横2本ずつのラインを表示し、それぞれのラインを上下左右に移動することにより、寸法や位置合わせ等の用途に使用できます 。

その他機能

・カメラ入力は、ループ スルー機能を備えています
・2つのカメラ入力はカラー カメラ、モノクロ カメラの混在にも対応できます
・フリーズ(静止)機能があります(フレーム/フィールド 選択可)
・アラーム入力端子、またはリモート入力端子を備えています
・アラーム信号出力を備えていますので、ブザー等を接続できます

本体寸法図・背面画像

DSP-104 本体寸法図

DSP-104 本体背面

DSP-104 製品資料

DSP-104の製品資料(PDF形式)をご用意致しております。
下記よりダウンロードしてご覧いただく事ができます。
DSP-104 取扱説明書ダウンロード 画面2分割器「DSP-104」取扱説明書(約540KB)

DSP-104 製品仕様書ダウンロード 画面2分割器「DSP-104」製品仕様書1(約230KB)

DSP-104 製品仕様書ダウンロード 画面2分割器「DSP-104」製品仕様書2(約200KB)

画面2分割器 DSP-104 のご紹介

DSP-104は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面2分割器です。

単画面表示はもちろん、分割画面は上下2分割・左右2分割に対応します。
DSP-104は2分割時の調整機能が充実しており、画面内表示エリアの移動を始め、分割境界線の移動、圧縮による個々の単画面を全体に表示することが可能です。この3つの2分割表示方式に対応することで、様々な状況に応じた2分割表示を行うことができます。更に、クロスライン表示も可能なので寸法や位置合わせ等の用途にもご使用いただくことができます。

また、DSP-104には高速処理が可能なチップを搭載されており、モニター映像表示は単画面、2分割表示画面共に1/60リフレッシュに対応することでフレーム落ちの無い滑らかな動画表示が可能です。

DSP-104の端子にはアラーム入出力も備わっており、防犯用途としてもご活用いただく事ができますが、その分割表示方式から工業用・産業用等でご活用いただける画面2分割器です。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

画面2分割器 DSP-104 製品仕様

映像入力 NTSC方式準拠
カメラ映像入力 BNC端子×2系統×2 (ループスルー出力付)
VBS,VS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時75ΩOFF)
モニタ映像出力 BNC端子×2系統
VBS 1.0Vp-p 75Ω終端 不平衡
モニタ映像表示 2分割画面または単画面(A/B) 2分割画面は左右/上下の選択可
2分割画面,単画面ともに1/60リフレッシュ
2分割画面圧縮 部分表示/圧縮全体表示 いずれも可
2分割表示エリア 部分表示時、チャンネルA/B個別にエリア移動可
2分割境界位置 境界位置移動可 タテ/ヨコ選択可
クロスライン タテ2本,ヨコ2本のラインを表示可 ライン移動可
フリーズ機能 チャンネルA/B個別にフリーズ可 フィールド/フレーム選択可 FREEZE表示あり
アラーム入力端子 端子台 2系統(チャンネルA,B) 無電圧メイク/ブレイク接点
リモート入力端子 端子台 5系統(2分割 単画面A,B フリーズA,B) 無電圧メイク接点
アラーム出力端子 1系統 オープンコレクタ DC12V 100mA以下
アラーム機能 ノーマルクローズ/ノーマルオープン  アラーム保持時間:1~999(秒)
保持時間解除後動作:BEFORE/FIX  ALARM表示/非表示
タイトル表示 A,B表示  各画面下側または左側  表示/非表示可
使用温湿度 0~40℃ 20~90%RH(但し結露のないこと)
電源電圧/消費電力 AC100~120V 50/60Hz 約4.5W
外形寸法 210(W) × 225(D) × 44(H) (mm) (ゴム足、突起部除く)
筐体色 アイボリィ
質量 約1.5Kg
同梱内容 DSP-104本体
取扱説明書(製品保証1年)
オプション ラックマウント金具

画面2分割器 DSP-104 オプション品のご案内

  JIS(1台用)ラックマウント金具
型番:RMI-J1-211 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(1台用)ラックマウント金具
型番:RMI-E1-211 価格:お見積り品

19インチラック(EIA)据え付け用金具です。

  JIS(2台用)ラックマウント金具
型番:RMI-J1-212 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(2台用)ラックマウント金具
型番:RMI-E1-212 価格:お見積り品

19インチラック(EIA)据え付け用金具です。

コネクター  変換コネクタ

入出力端子はBNC端子となります。RCAに変換する場合は
別途BNCP-RCAJをお買い求め下さい。

ケーブル ケーブル

分割器からモニター及び録画機器まで接続するケーブルは付属しておりません。別途必要な長さの映像ケーブルをお買い求め下さい。
