画面9分割器 DMV-900の製品詳細

画面9分割器 DMV-900

画面9分割器
1/60リフレッシュで滑らかな動画映像を再現!

型番:DMV-900

標準価格:¥360,000(税抜)
価格:お見積り品

画面9分割器 DMV-900 主な機能と特徴

2系統の映像出力を備えた画面9分割器

DMV-900 単画面/4分割画面/6分割画面/8分割画面表示に対応

DMV-900は最大9台までの防犯カメラ映像等を入力でき、2系統の映像出力を備えた画面分割器です。

出力1:単画面1~9チャンネル、4分割画面A/B/C、9分割画面、オートシーケンス
出力2:単画面1~9チャンネル、4分割画面A/B/C、オートシーケンス

また、1/60リフレッシュなのでフレーム落ちの無い滑らかな動画映像を画面上に再現することができます。

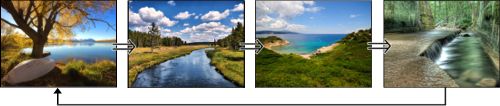

ノイズレスシーケンシャル機能

DMV-900 ノイズレスシーケンシャル機能
DMV-900は0秒~99秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。
1/60リフレッシュなので画面切替時のノイズが出ず、ストレスのないスムーズな画面切換が可能です。また、スキップ(表示しない)チャンネルの指定もできます。

その他機能

  • 映像サイズ(ノーマル / ラージ)、アスペクト比(4:3 / 16:9)を選択できます。
  • 各チャンネルに最長8文字のタイトルを挿入できます。
  • アラーム入力端子、またはリモート入力端子を備えています。
  • アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます。
  • 日付、時刻表示機能を備えています。
  • RS-232C、RS-485の外部制御を備えています。

DMV-900 本体前面

DMV-900 本体前面

DMV-900 本体背面

DMV-900 本体背面写真

DMV-900 本体背面

DMV-900 本体寸法図

DMV-900 本体寸法図

DMV-900 製品資料

DMV-900の製品資料(PDF形式)をご用意致しております。
下記よりダウンロードしてご覧いただく事ができます。

DMV-900 取扱説明書ダウンロード 画面9分割器「DMV-900」取扱説明書(約560KB)

DMV-900 製品仕様書ダウンロード 画面9分割器「DMV-900」製品仕様書(約270KB)

DMV-900 製品カタログダウンロード 画面9分割器「DMV-900」製品カタログ(約150KB)

画面9分割器 DMV-900 のご紹介

DMV-900は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面9分割器です。

表示方法は単画面表示、4分割表示、9分割表示が可能です。

DMV-900には高速処理が可能なチップを搭載されており、モニター映像表示は単画面、4分割表示画面、9分割表示画面共に1/60リフレッシュに対応することでフレーム落ちの無い滑らかな動画表示が可能です。シーケンシャル機能時もノイズレスのシームレスでの画面切換が可能で高性能シーケンシャルスイッチャーとしてもご利用いただくことができます。

DMV-900の端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用の画面9分割器としてご活用いただける画面9分割器です。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

画面9分割器 DMV-900 製品仕様

映像方式 NTSC方式準拠
カメラ映像入力 9系統(ループスルー付) BNC端子
VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF)
モニタ映像出力1 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡
1/60(秒)リフレッシュ ノイズレス
 単画面1~9ch.
 4分割A(1~4ch.) 4分割B(5~8ch.) 4分割C(9ch.,1~3ch.)
 9分割A(1~9ch.) 自動切換え(単画面のみ/分割画面のみ/ミックス)
フロント ボタンによる切換え 分割画面はチャンネルの任意配置可
モニタ映像出力2 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡
1/60(秒)リフレッシュ ノイズレス
 単画面1~9ch.
 4分割A(1~4ch.) 4分割B(5~8ch.) 4分割C(9ch.のみ左上に表示)
 自動切換え(単画面のみ/分割画面のみ/ミックス)
メニューによる設定,固定出力
自動切換え
(オートシーケンス)
画面1~9チャンネルのみの自動切換え
分割画面(4A,4B,4C,9)のみの自動切換え
単画面,分割画面のミックス
各画面ごとに0~99(秒)の表示時間を設定可
映像サイズ ノーマル/ラージ
アスペクト比 4:3 / 16:9
制御信号入出力端子 D-Sub25ピン (インチネジ#4-40UNC)
アラーム/リモートをメニューにて選択
  • アラーム入力9系統(1~9チャンネル) 無電圧メイク/ブレイク接点
  • リモート入力11系統(自動切換え,各単画面,各分割画面) 無電圧メイク接点無電圧メイク接点
  • アラーム出力1系統 オープンコレクタ DC12V 100mA以下
  • ビデオロス出力1系統 オープンコレクタ DC12V 100mA以下
  • 同期出力1系統 0.286Vp-p 75Ω終端 不平衡
アラーム機能 アラーム入力チャンネルの単画面表示
アラーム保持モード:INT./EXT.
検出接点:メイク/ブレイク
INT.保持時間:約3~999秒に可変
アラーム解除後動作:戻る/そのまま
アラーム表示:ON/OFF
履歴:100件までチャンネル,日時を記録
ビデオロス機能 ビデオ ロス チャンネルのテロップ表示
チャンネルごとの検出/非検出の設定
履歴:100件までチャンネル,日時を記録
RS-232C RXD,TXD,GND RS-232C信号規格準拠
D-Sub9ピン・オス (インチネジ#4-40UNC)
RS-485 RJ-11×2(ループスルー)
RS-485信号規格準拠(Half Duplex) モジュラージャック
タイトル表示 各チャンネル最長8文字まで 英,数,記号,カタカナ
単画面のみ表示位置可変
4,9分割画面表示位置は中央下部固定
分割画面ボーダーライン OFF/WHITE/BLACK
ボタンロック機能 単画面1~9/分割画面/自動切換えの表示をロックし、ボタン操作を禁止する
※製造番号21150881以降に追加された機能
使用温湿度 0~40℃ RH20~90%(ただし、結露しないこと)
電源電圧/消費電力 AC100V 50/60Hz 約15W
AC入力ケーブル長 約1.7[m]
外形寸法 420(W) × 300(D) × 44(H)[mm] (ゴム足、突起部除く)
筐体色 アイボリィ
質量 約3.5Kg
付属品 取扱説明書
別売品 専用リモート コントローラー RMC-900
D-subコネクター/端子台変換器 DTC-P25
19インチ ラックマウント金具(JIS/EIA)

画面9分割器 DMV-900 オプション品のご案内

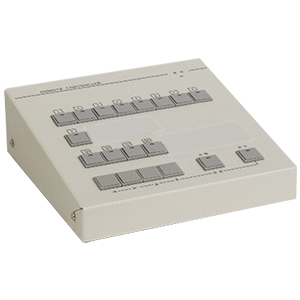

RMC-900 9チャンネル用リモートコントローラー

9チャンネル用リモートコントローラー
型番:RMC-900 価格:お見積り品

RS-232CまたはRS-485通信でマルチビューワを遠隔制御できる
リモートコントローラーです。

RMC-900 取扱説明書(PDF) / RMC-900 製品仕様書(PDF)

  D-subコネクター/端子台変換器
型番:DTC-P25 価格:お見積り品

D-subコネクターから端子台への変換装置です。端子台はプッシュ式で1.5(mm2)の線材まで対応しています。D-Subコネクターの煩わしいハンダ付から解放されます。
  JIS(1台用)ラックマウント金具
型番:RMI-J1-421 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(1台用)ラックマウント金具
型番:RMI-E1-421 価格:お見積り品

19インチラック(EIA)据え付け用金具です。

コネクター  変換コネクタ

入出力端子はBNC端子となります。RCAに変換する場合は
別途BNCP-RCAJをお買い求め下さい。

ケーブル ケーブル

分割器からモニター及び録画機器まで接続するケーブルは付属しておりません。別途必要な長さの映像ケーブルをお買い求め下さい。
