DVI出力端子搭載HD画面16分割器 DMV-160Hの製品詳細

DVI出力端子搭載HD画面16分割器 DMV-160H

DVI出力端子搭載HD画面16分割器
DVI出力端子搭載!HD1080pの高精細表示が可能!

型番:DMV-160H

標準価格:¥800,000(税抜)
価格:お見積り品

DVI出力端子搭載HD画面16分割器 DMV-160H 主な機能と特徴

  • DVI映像出力より高画質の単画面、4分割、6分割、9分割、12分割、16分割画面を出力します。
  • 単画面、分割画面のオートシーケンス機能を備えています。
  • 分割画面に任意のカメラ入力を配置できます。
  • 映像サイズ(HD1080p/SXGA/WXGA/XGA)アスペクト比(4:3 / FULL)を選択できます。
  • 各チャンネルに最長8文字のタイトルを挿入できます。
  • アラーム入力端子、またはリモート入力端子を備えています。
  • アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます。
  • 日付・時刻表示機能を備えています。
  • RS-232C,RS-485,イーサネットの外部制御を備えています。

DMV-160H 分割画面例

DMV-160H 分割画面例

DMV-160Hの分割画面例です。
単画面、4分割画面、6分割画面、9分割画面、12分割画面、16分割画面表示に対応します。

DMV-160H 本体前面

DMV-160H 本体前面

DMV-160H 本体背面

DMV-160H 本体背面写真

DMV-160H 本体背面

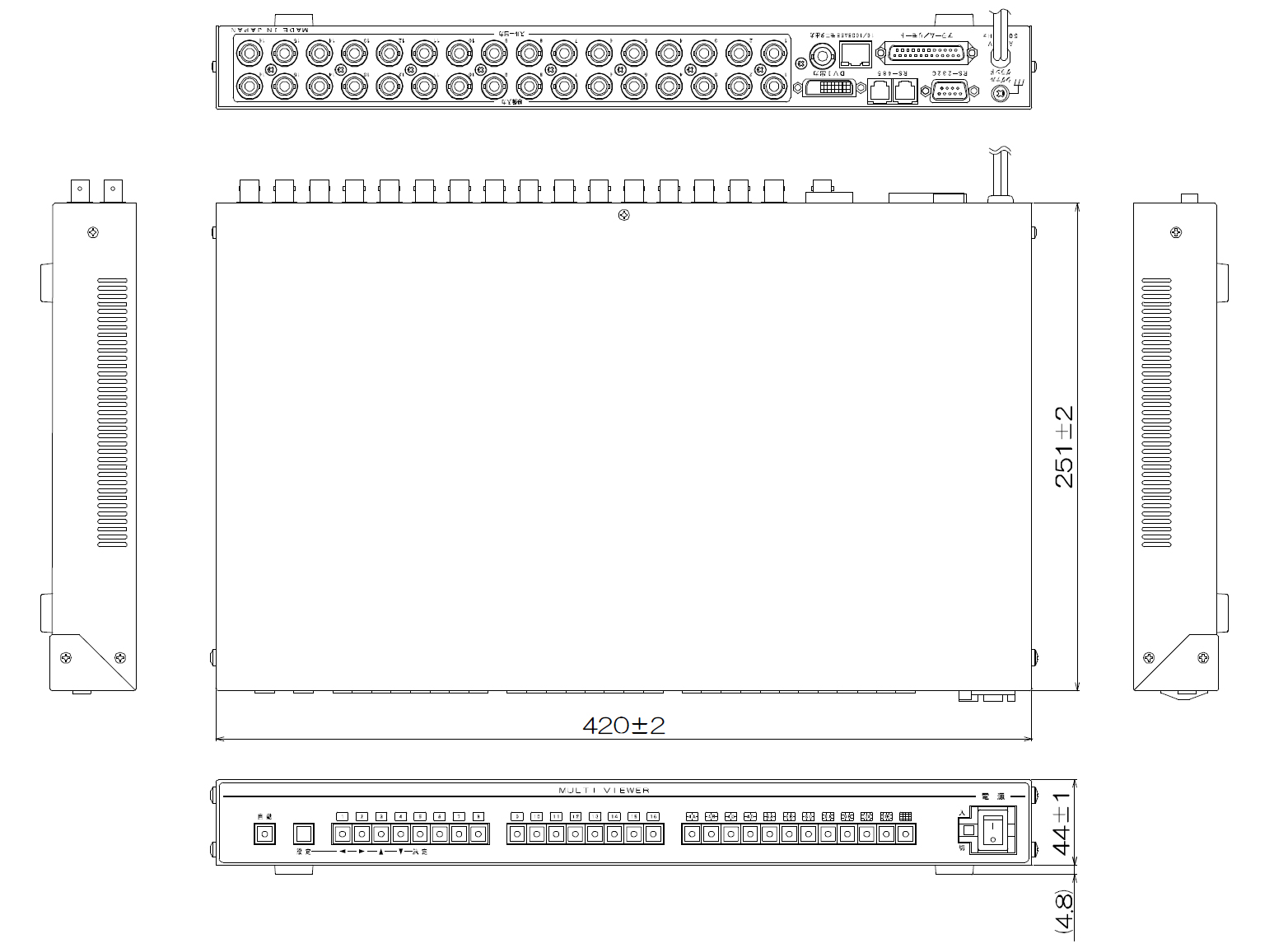

DMV-160H 本体寸法図

DMV-160H 本体寸法図

DMV-160H 製品資料

DMV-160Hの製品資料(PDF形式)をご用意致しております。
下記よりダウンロードしてご覧いただく事ができます。

DMV-160H 取扱説明書ダウンロード DVI出力端子搭載HD画面16分割器「DMV-160H」取扱説明書(約2.03MB)

DMV-160H 製品仕様書ダウンロード DVI出力端子搭載HD画面16分割器「DMV-160H」製品仕様書(約479KB)

DMV-160H 製品カタログダウンロード DVI出力端子搭載HD画面16分割器「DMV-160H」製品カタログ(約440KB)

DVI出力端子搭載HD画面16分割器 DMV-160H のご紹介

DMV-160Hは国内画像処理機器専門メーカー「Artics」製の業務用プロユース向けHD画面16分割器です。

DMV-160Hは映像出力にDVI端子を採用し、映像サイズはHD1080p/SXGA/WXGA/XGAの出力に対応し、アスペクト比は4:3 / FULLを選択できます。フルHD出力に対応し、大画面ディスプレイへの高精細画面表示が可能な為、ディスプレイサイズが大画面化している昨今、コンポジット入力では粗くなってしまう分割画面を高画質で表示可能なので、良質な映像で監視したい場合には最高のパフォーマンスを発揮致します。

DMV-160Hの表示方法は単画面表示、4分割、6分割、9分割、12分割、16分割表示が可能です。
それぞれの分割表示は4:3ディスプレイ設定、16:9ディスプレイ設定ができ、画面サイズに合わせた分割表示を行うことができます。また、すべての分割表示時でも1/60リフレッシュとなっており、フレーム落ちの無い滑らかな動画映像を表示することができます。

シーケンシャル機能時も単画面以外に画面分割表示を含めた切換が可能であり、またノイズレスのシームレスでの画面切換が可能なので高性能シーケンシャルスイッチャーとしてもご利用いただくことができます。

DMV-160Hの端子にはアラーム入出力も備わっているので防犯用途でもご使用いただくことができ、HD画質による大画面ディスプレイ表示が可能な事から工場内監視カメラの映像表示や監視カメラ映像を大画面ディスプレイへ高精細で表示させたい場合にご活用いただけるHD画面16分割器です。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

DVI出力端子搭載HD画面16分割器 DMV-160H 製品仕様

映像入力 NTSC方式準拠
カメラ映像入力 16系統(ループスルー付) BNC端子
VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF)
DVI出力 1系統 DVI-I端子(インチネジ#4-40UNC)
NTSC出力 1系統 BNC端子
DVI出力の画面表示と連動
映像サイズ HD1080p / SXGA / WXGA / XGA
アスペクト比 4:3 / FULL
制御信号入出力端子  D-Sub25ピン (インチネジ#4-40UNC)
アラーム/リモートをメニューにて選択
  • アラーム入力16系統(1~16チャンネル) 無電圧メイク/ブレイク接点
  • リモート入力18系統(自動切換え,各単画面,各分割画面,30秒補正)
    無電圧メイク接点無電圧メイク接点
  • アラーム出力1系統 オープンコレクタ DC12V 100mA以下
  • ビデオロス出力1系統 オープンコレクタ DC12V 100mA以下
画面表示 フロント ボタンによる切換え 分割画面はチャンネルの任意配置可
1/60(秒)リフレッシュ ノイズレス
 単画面1~16チャンネル
 4分割A,B,C,D 6分割A,B,C 9分割A,B 12分割A,B 16分割
 自動切換え(単画面のみ/分割画面のみ/ミックス)
RS-232C RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン (インチネジ#4-40UNC)
RS-485 RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック
イーサネット RJ45×1 10/100BASE LANコネクタ
アラーム機能 アラーム入力チャンネルの単画面表示
アラーム保持モード:INTERNAL / EXTERNAL
検出接点:MAKE / BREAK
INT.保持時間:約3~999秒に可変
アラーム解除後動作:戻る/そのまま
アラーム表示:ON/OFF
履歴:100件までチャンネル,日時を記録
ビデオロス機能 ビデオ ロス チャンネルのテロップ表示
チャンネルごとの検出/非検出の設定
履歴:100件までチャンネル,日時を記録
自動切換え
(オートシーケンス)
単画面1~16チャンネルのみの自動切換え
分割画面(4A,4B,4C,4D,6A, 6B, 6C, 9A,9B,12A,12B, 16)のみの自動切換え
単画面,分割画面のミックス
各画面ごとに0~99(秒)の表示時間を設定可
タイトル表示機能 各チャンネル最長8文字まで 英,数,記号
表示位置は各チャンネル映像中央下部固定
単画面,各分割画面ごとに表示/非表示を設定
日時表示機能 年月日時分秒 画面中央上部 表示/非表示を設定
分割画面
ボーダーライン
OFF / WHITE / BLACK
使用温湿度 0~40℃ RH20~90%(ただし、結露しないこと)
電源電圧/消費電力 AC100V 50/60Hz 約10W
AC入力ケーブル長 約1.7[m]
外形寸法 420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部除く)
筐体色 アイボリィ
質量 約3.3Kg
同梱内容 DMV-160H本体
取扱説明書
別売品 専用リモート コントローラー RMC-160H
D-subコネクター/端子台変換器 DTC-P25
19インチ ラックマウント金具(JIS/EIA)

DVI出力端子搭載HD画面16分割器 DMV-160H オプション品のご案内

  JIS(1台用)ラックマウント金具
型番:RMI-J2-421 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIA(1台用)ラックマウント金具
型番:RMI-E2-421 価格:お見積り品

19インチラック(EIA)据え付け用金具です。
