アナログHD 8入力 DVI出力 マルチビューワ AMV-800

アナログHD 8入力 DVI出力 マルチビューワ
アナログHD8入力に対応した業務用画面4分割器!

型番:AMV-800

標準価格:¥250,000(税抜)
価格:お見積り品

アナログHD 8入力 DVI出力 マルチビューワ AMV-800 主な機能と特徴

アナログHD 8入力 DVI出力 マルチビューワ

AMV-800はアナログHDカメラを8台まで接続してスルー出力とDVI-D出力より同じ映像を出力することができるマルチビューワです。高画質の単画面、4分割画面、6分割画面、9分割画面を表示することができます。

3方式のアナログHDカメラの入力に対応

AMV-800の映像入力はAHD、HD-TVI、HDCVIおよびNTSC映像信号に対応しています。
また、各映像方式の混在にも対応し、異なる映像方式のカメラを一括で画面表示できます。

分割画面例

AMV-800 分割画面例

AMV-800の分割画面例です。
単画面、4分割、6分割、9分割表示に対応します。

オートシーケンシャル機能

AMV-800 オートシーケンシャル機能

AMV-800は1秒~99秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。
また、スキップ(表示しない)チャンネルの指定もできます。

その他機能

  • NTSC映像入力チャンネルは4:3表示またはFULL表示を選択できます。
  • 分割画面には任意のカメラ入力を配置できます。(重複不可)
  • 英数字,カタカナ,記号から選択して各チャンネルに最長10文字のタイトルを挿入できます。
  • 専用ソフトを使用すればタイトルに漢字,ひらがなを挿入できます。
    (専用ソフトはメーカーサイトからダウンロードできます)
  • アラーム入力端子、またはリモート入力端子を備えています。
  • アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます。
  • 日付・時刻表示機能を備えています。
  • RS-232C,RS-485の外部制御を備えています。

AMV-800 本体前面

AMV-800 本体前面

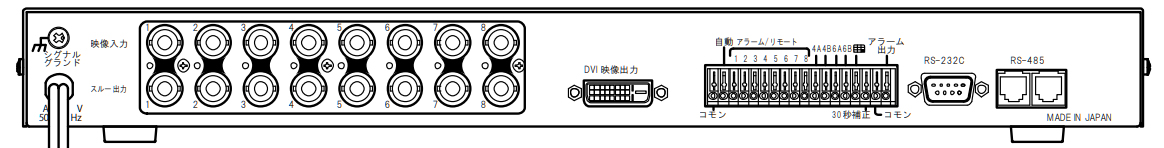

AMV-800 本体背面

AMV-800 本体背面写真

AMV-800 本体背面

AMV-800 本体寸法図

AMV-800 本体寸法図

AMV-800 製品資料

AMV-800の製品資料(PDF形式)をご用意致しております。
下記よりダウンロードしてご覧いただく事ができます。

AMV-800 取扱説明書ダウンロード アナログHD 8入力 DVI出力 マルチビューワ「AMV-800」取扱説明書(約570KB)

AMV-800 製品仕様書ダウンロード アナログHD 8入力 DVI出力 マルチビューワ「AMV-800」製品仕様書(約280KB)

AMV-800 製品カタログダウンロード アナログHD 8入力 DVI出力 マルチビューワ「AMV-800」製品カタログ(約260KB)

アナログHD 8入力 DVI出力 マルチビューワ AMV-800 のご紹介

AMV-800は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向けアナログHD 8入力 DVI出力 マルチビューワ(画面8分割器)です。

表示方法は単画面表示、4分割表示、6分割表示、9分割表示に対応します。

AMV-800は昨今防犯カメラの映像方式として主流になっているAHDを始め、HD-TVI、HDCVIの3つのアナログHDカメラの入力に対応し、NTSC映像信号の入力にも対応しています。また、それぞれの映像方式の混在入力にも対応しています。
画面分割の他、オートシーケンシャル機能も搭載しているので、オートシーケンシャルスイッチャーとしてもご利用いただくことができます。

この他、AMV-800の端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用アナログHD映像信号用画面分割器としてご活用いただけます。

「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。

アナログHD 8入力 DVI出力 マルチビューワ AMV-800 製品仕様

映像方式 AHD, HD-TVI, HD-CVI, NTSC方式対応(混在可)
※メニューの"ビデオフォーマット"にて設定する
1920×1080(30p) 1280×720(30p)
※メニューの"ビデオフォーマット"にてサイズを設定する(NTSC除く)
カメラ映像入力 8系統(ループスルー付) BNC端子
(ループスルー使用時 75Ω終端OFF)
DVI 映像出力 1920×1080(59.94p)
1系統 DVI-Dコネクター (インチネジ#4-40UNC)
DVI 1.0準拠
※音声データは出力されません
画面表示 分割画面はチャンネルの任意配置可
単画面:1~8チャンネル
4分割画面:4A、4B 均等4分割
6分割画面:6A、6B
(左上:大画面1チャンネル、右上~左下:小画面5チャンネル)
9分割画面:均等9分割 右下:黒表示
自動切換え動作:単画面1~8のみ / 各分割画面のみ / ミックス
(各画面の表示時間:0~99秒 ※0秒はスキップ)
外部制御信号入出力 端子台、アラーム / リモートをメニューで選択
・アラーム入力8系統(1~8チャンネル) 無電圧メイク/ブレイク接点
・リモート入力15系統(自動切換え,各単画面,分割画面,30秒補正)
無電圧メイク接点
・アラーム出力1系統 オープンコレクタ
DC12V 100mA以下(アラーム動作時,ビデオロス時)
RS-232C RXD,TXD,GND RS-232C信号規格準拠
D-Sub9ピン・オス (インチネジ#4-40UNC)
RS-485 RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex)
モジュラージャック
アラーム機能 アラーム入力チャンネルの単画面表示
アラーム動作時、信号出力
アラーム保持モード:INTERNAL / EXTERNAL
検出接点:MAKE / BREAK
INT.保持時間:約3~999秒に可変
アラーム解除後動作:戻る/そのまま
アラーム画面表示:ON/OFF
ビデオ ロス機能 ビデオ ロス チャンネルの画面表示
チャンネルごとの検出/非検出の設定
ビデオ ロス中の信号出力ON/OFF
画面背景色の設定 黒/青
タイトル表示機能 各チャンネル最長全角10文字まで
メニューにてカタカナ,英,数,記号を入力
専用ソフト使用により漢字,ひらがなを入力可
各チャンネル映像中央下部に固定表示
表示/非表示を設定 単画面,各分割画面ごと
文字サイズ 大(46×46)/小(30×30)を選択 単画面,各分割画面ごと
※日時,メッセージの文字サイズも連動する
日時表示機能 年月日時分秒 画面中央上部 表示/非表示を設定 月差30秒以内
分割画面ボーダーライン OFF / WHITE / GRAY / BLACK
挿入文字表示位置 左右方向16段階,上下方向16段階 可変
ボタン ロック機能 単画面1~4/分割画面/自動切換えの表示をロックし、ボタン操作を禁止する
使用温湿度 0~40℃ RH20~90%(ただし、結露しないこと)
電源電圧/消費電力 AC100V 50/60Hz 約13W
AC入力ケーブル長 約1.7[m]
外形寸法 420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部を除く)
筐体色 アイボリィ
質量 約2.8Kg
付属品 取扱説明書
別売品 専用リモート コントローラー RMC-800
19インチ ラックマウント金具(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。

アナログHD 8入力 DVI出力 マルチビューワ AMV-800 オプション品のご案内

RMC-800 8チャンネル用リモートコントローラー

8チャンネル用リモートコントローラー
型番:RMC-800 価格:お見積り品

RS-232CまたはRS-485通信でマルチビューワを遠隔制御できる
リモートコントローラーです。

RMC-800 取扱説明書(PDF) / RMC-800 製品仕様書(PDF)

  JISラックマウント金具
型番:RMI-J1-421 価格:お見積り品

19インチラック(JIS)据え付け用金具です。

  EIAラックマウント金具
型番:RMI-E1-421 価格:お見積り品

19インチラック(EIA)据え付け用金具です。
