48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ OQP-720VP

48万画素赤外線搭載屋外用ワンケーブル監視カメラ
屋外設置に対応した赤外線搭載暗視カメラ!

型番:OQP-720VP

価格:¥42,800(税込)
※販売終了しました。ありがとうございます。

48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ OQP-720VP 主な機能と特徴

 OQP-720VP 48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ

SONY Effioチップセット採用

OQP-720VP Effioチップセット採用

OQP-720VPは高感度および高解像度を実現するEffioチップセットを採用しました。
搭載するCCDはSONY EXview HAD CCDにSONY Super HAD CCD Ⅱの技術を取り入れて進化した最新のSONY EXview HAD CCDⅡを搭載し、総画素(H)1028×(V)508、有効画素数(H)976×(V)494の48万画素の高画質撮影を実現。水平解像度も680TVラインと極めて高い解像度を実現しています。

Effioチップセットとは
高解像度、高S/N、高色再現を実現する処理方法を搭載したSONY製信号処理LSIです。
SONY EXview HAD CCDⅡとは
“EXview HAD CCD”の構造を基本とし、感度(標準値)において、1μ m 2 あたり、1000mV 以上(カラー品 F5.6 /白黒品 F8、1s 蓄積換算)を実現し、かつ近赤外領域まで含め、光の利用効率を向上したCCDイメージセンサです。

D-WDR機能搭載

OQP-720VPはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載。
明暗差の激しい場所での撮影を可能にします。
店舗内から入口を監視する場合等、内部より外部の方が明るい環境下での監視に最適です。

デイナイト高感度撮影に対応

OQP-720VPはICRタイプのデイナイト機能を搭載しています。
昼はカラーで撮影を行い、夜間は白黒により最低被写体照度0.01Luxでの高感度撮影を行います。

逆光補正機能

OQP-720VPは逆光状態を補正する逆光補正機能を搭載しています。
多少の逆光下でも安定した映像で監視を行うことができます。

フリッカレス機能

OQP-720VPは蛍光灯のチラツキを防ぐフリッカーレス機能を搭載しています。
店舗等で蛍光灯を大量に設置してある場所でも安定した監視が可能です。

防雨型で屋外設置に対応

OQP-720VPはIP67規格準拠で防水、防塵性に優れ、屋外や粉塵の多い施設への設置に対応します。

赤外線投光器搭載

OQP-720VP 赤外線投光器を内蔵

OQP-720VPは昼間はカラー撮影、暗くなると自動的にモノクロ(白黒)撮影に切換わり、夜間撮影に必要な赤外線を照射します。赤外線LED15灯搭載、最大照射距離は15mで夜間撮影時に大きな力を発揮します。

OQP-720VP 赤外線投光器を内蔵

※最大照射距離は理論値です。被写体状況や撮影環境により照射距離が異なることがあります。被写体が近すぎると被写体が白くなるハレーション現象になる場合や、被写体が遠いと赤外線が届かない場合があります。

OSD機能で多彩な機能を制御

 OQP-720VP OSD機能搭載

OQP-720VPはEffioシステムによるOSD機能を搭載しています。
カメラ設定をディスプレイ上で行える為、多彩な機能をディスプレイ画面を見ながら設定できます。
OSDメニュー画面ではノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正(D-WDR機能)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC(High Light Compensation)機能などを設定でき、高画質で鮮明な画像に調整することができます。

焦点距離を調整可能なバリフォーカルレンズ搭載

 OQP-720VP OSD機能搭載

OQP-720VPは焦点距離2.8mm~10.5mm/F1.2のバリフォーカル・オートアイリスレンズを搭載しています。レンズの調整幅が広く、設置環境に合わせた最適なレンズ調整を行うことができます。

システム例

専用の電源重畳ユニット「OPS-804」との組み合わせで電源の確保が困難な設置場所や長距離ケーブルを伝送することが可能なワンケーブルカメラシステムです。映像用同軸ケーブル(5C-2V)を使用することで最大200mまで延長可能です。

OQP-720VP システム例

 ※ワンケーブルカメラ用4チャンネル電源重畳ユニット「OPS-704」及び
  9チャンネル電源重畳ユニット「OPS-709」は使用できません。

※他社メーカーのワンケーブルカメラシステムとの互換性はありません。

接続端子

OQP-720VP 48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ

本体底面から同軸ワンケーブル用の接続端子(BNC-J)が出力されます。
デュアルモード電源を採用しているので、別途電源を取ることでDC12Vからの電源供給も可能です。

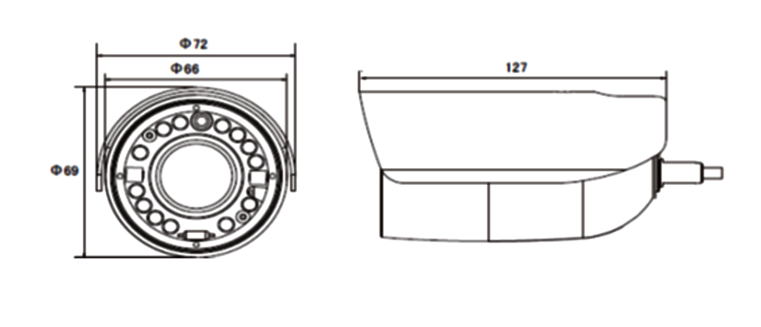

本体寸法図

OQP-720VP 本体寸法図

サンプル画像

OQP-シリーズで実際に撮影したサンプル画像です。画像は監視カメラ用レコーダーに録画した動画をパソコンに静止画でキャプチャリングした画像ですので実際のカメラ映像より画質は劣化して表現されています。 あくまでも目安としてご参考にしてください。

OQPシリーズで実際に撮影した画像

48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ OQP-720VP のご紹介

OQP-720VPはSONYの最新チップセットであるEffioチップセットを採用した高機能、高画質デイナイトワンケーブルカメラです。筺体はIP67の防水規格に準拠した防水性能を誇り、屋外や粉塵の多い施設への設置に対応します。また、レンズにf2.8-10.5mmのバリフォーカル・オートアイリスレンズを搭載することでレンズ選定を行う必要が無く、設置環境に合わせた画角調整をすることができます。

搭載するCCDはSONY EXview HAD CCDにSONY Super HAD CCD Ⅱの技術を取り入れて進化した最新のSONY EXview HAD CCDⅡを搭載。総画素(H)1028×(V)508、有効画素数(H)976×(V)494の48万画素という高画素に加え、水平解像度も680TVラインと極めて高い解像度を実現することで圧倒的な高画質監視を実現しました。

撮影能力としてはEffioチップセットとSONY EXview HAD CCDⅡにより映し出される映像の質は大変良く、ワンケーブルカメラとしてはもちろん通常の防犯カメラとしても最高クラスの画質を誇る高画質映像による監視が可能です。また、夜間監視用としてDay&Night機能を搭載し、最低被写体照度0.01Luxの高感度撮影が可能です。更にレンズ周囲に赤外線LEDを15個搭載し、照明の無い環境下でも使用が可能です。最大照射距離は約15mで夜間撮影時に大きな力を発揮します。この他、EffioチップセットのOSD制御によるノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正機能(実質、D-WDR機能と同等)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC(High Light Compensation)機能等を搭載しており、高画質で鮮明な画像を提供する為の多彩な機能を備えています。

カメラの電源はワンケーブルシステムの重畳型とDC12Vの2ウェイ電源方式を採用し、設置環境に合わせた配線方式を取る事が出来ますが、DC12V使用時は各端子の配置位置に余裕がない為、別売の駆動ユニットと組み合わせてワンケーブルカメラとしてのご利用をお奨め致します。

OQP-720VPは基本性能も極めて高く、ケーブルの配線を簡略化させたい場合や既存の同軸ケーブルの配線を活かした防犯カメラの設置、リプレースの際に大変お奨めの防犯カメラです。

48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ OQP-720VP 製品仕様

イメージセンサー 1/3” SONY 960H EXview HAD CCDⅡ
総画素数 48万画素
解像度 680TVライン(カラー時)、700TVライン(モノクロモード時)
最低被写体照度 0Lux(赤外線照射時)
レンズ f2.8~10.5mm/F1.2
撮影範囲 水平81°×垂直65°~水平25.8°×垂直19.5°
赤外線LED 15個
赤外線照射距離 15m
シャッター速度 1/60~1/100,000秒
同期方式 内部同期
動体検知機能 有り
AGC 有り
ホワイトバランス オートホワイトバランス
ワイドダイナミックレンジ 有り(デジタルWDR)
IRカットフィルター 有り
S/N比 52dB以上
OSD機能 有り
画像設定 コントラスト、シャープネス、彩度、プライバシーマスク
映像出力 BNC×1 1.0Vp-p 75Ω
ガンマ補正 0.45
デイナイト機能 有り(デジタルデイナイトモード)
逆光補正機能 有り
ハイライト補正機能 有り
フリッカーレス機能 有り
ノイズリダクション機能 有り(2D)
ハウジング IP67
電 源 デュアルモード(電源重畳方式:OPS-804より供給、DC12V±10%
消費電力 最大3.0W
消費電流 250mA
動作可能周囲温度 -10~50度、湿度80%以下
保存温度 -20~60度、湿度90%以下
外形寸法 69(径)×127(奥)mm
重 量 約400g
同梱内容 OQP-720VP本体
防犯ステッカー
カメラ取付ブラケット
取扱説明書(製品保証書/保証期間1年)

48万画素赤外線投光器内蔵屋外用ワンケーブル監視カメラ OQP-720VP オプション品のご案内

OPS-804 ワンケーブルカメラ用4チャンネルハイパワー電源重畳ユニット ワンケーブルカメラ用4チャンネルハイパワー電源重畳ユニット
型番:OPS-804  価格:¥35,800(税込)
カートに入れる
(購入数はカート内で設定してください)

OQPシリーズのワンケーブルカメラに対応したハイパワー電源ユニット。3C-2Vで最大300m、5C-2Vで最大400mまで延長可能。屋外用カメラOQP-720VPに対応したハイパワーモデルです。
ACアダプター 型番:DC12V-1Aスイッチング式ACアダプター 価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

OQP-720VPをDC12V電源で使用したい場合にご利用下さい。
ケーブル ケーブル

カメラ本体と電源重畳ユニットは同軸ケーブル1本で接続できます。
3C-2V又は5C-2Vケーブルをご使用下さい。
別途ACアダプターを取る場合はDCV-○○ケーブルをご使用下さい。
