超高感度WDR機能搭載高性能Day&Night監視カメラ YK-228DW-2の製品詳細

※YK-228DW-2にはレンズは付属致しません。

超高感度WDR機能搭載高性能Day&Night監視カメラ
3DNR搭載！0.0002Luxの超高感度撮影実現！

型番：YK-228DW-2

価格：￥24,800(税込)
※販売終了しました。ありがとうございます。
DC駆動f3-8.2mmVF・IRレンズ TVR0398DCIR
カメラブラケット付WH-31が付属！
買ってすぐに使えるセットモデル(ケーブル別売)

型番：YK-228DW-2S

価格：￥28,800(税込)
※販売終了しました。ありがとうございます。

→YK-228DW-2 主な機能と特徴
→YK-228DW-2 のご紹介
→YK-228DW-2 製品仕様
→YK-228DW-2 オプション品

超高感度WDR機能搭載高性能Day&Night監視カメラ YK-228DW-2 主な機能と特徴

52万画素SONY Ex-view CCD搭載

YK-228DW-2は1/3"52万画素SONY Ex-view CCDを搭載しています。
水平解像度650TVラインときめの細かな高画質を実現しました。

DNR(デジタルノイズリダクション)機能搭載

YK-228DW-2は低照度撮影時に発生しやすいノイズを大幅に低減させる
DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

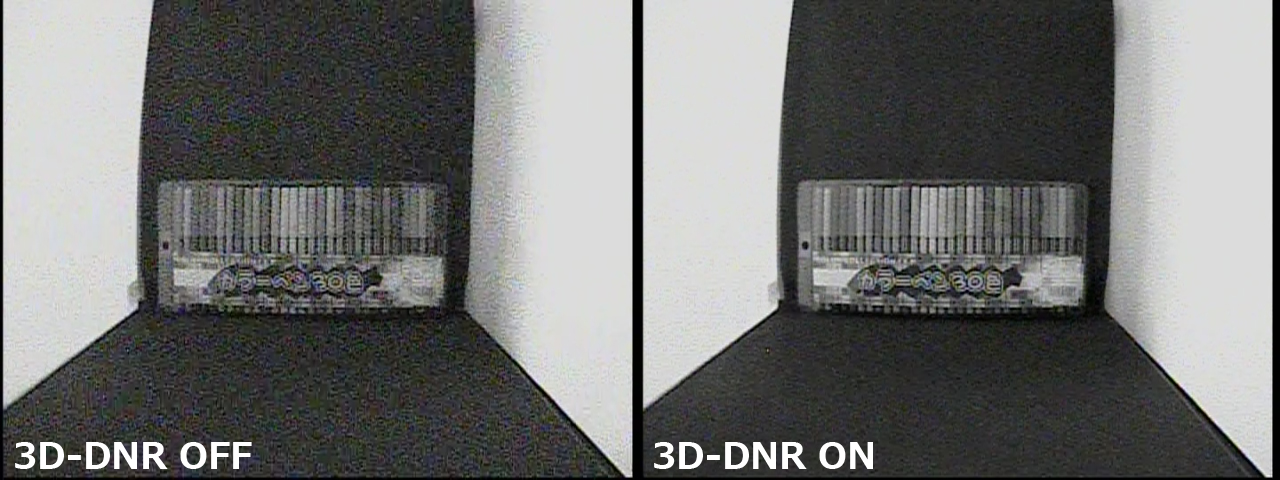

▲デジタルノイズリダクション機能比較画像
照度0.01Lux程度の暗闇で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。
DNR機能が大幅にノイズを低減させている事が分かります。

DSS(デジタルスローシャッター)機能搭載

YK-228DW-2はデジタル・スロー・シャッター機能(電子感度アップ)を搭載しています。
DSS機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの
低照度環境下でも、明るい映像で撮影することができ、最低照度0.0002Luxでも白黒撮影による監視が可能です。

Day&Night(デイナイト)機能

YK-228DW-2はICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的に
IRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。
これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

D-WDR機能搭載

YK-228DW-2はD-WDR機能を搭載しています。
D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、
全体の映像を明瞭に補正する事が出来ます。

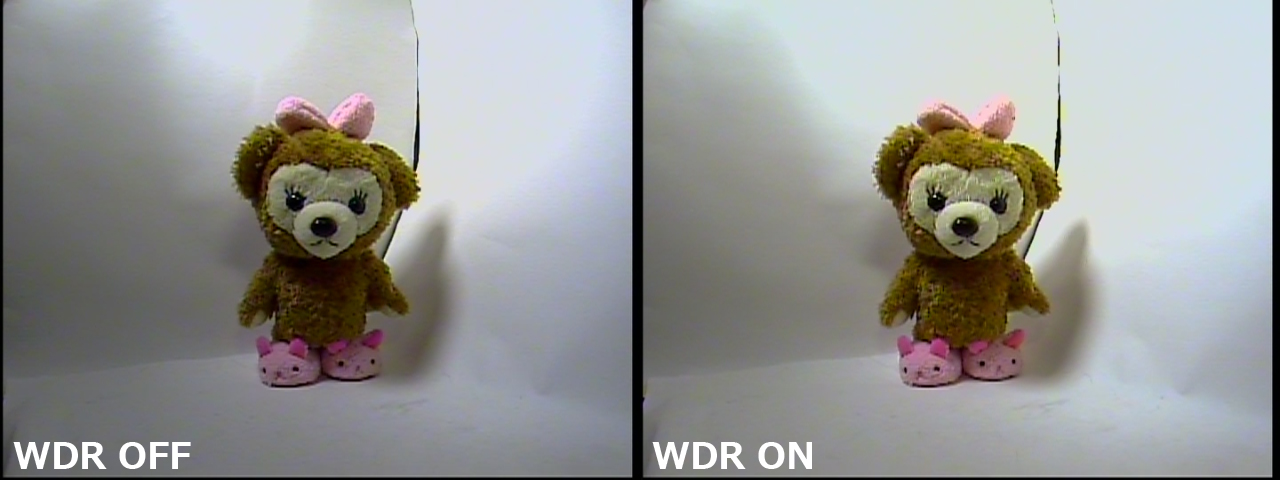

▲D-WDR(ワイドダイナミックレンジ)機能比較画像
左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
右の方が被写体及び背景共に明るく撮影出来ているのが分かります。

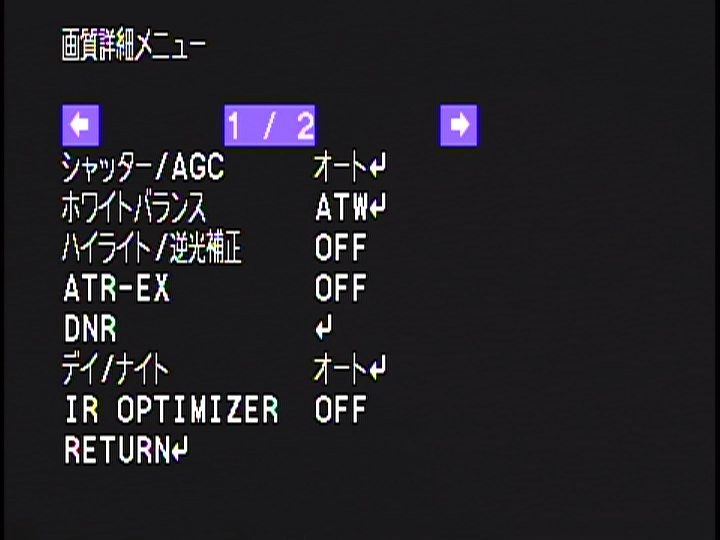

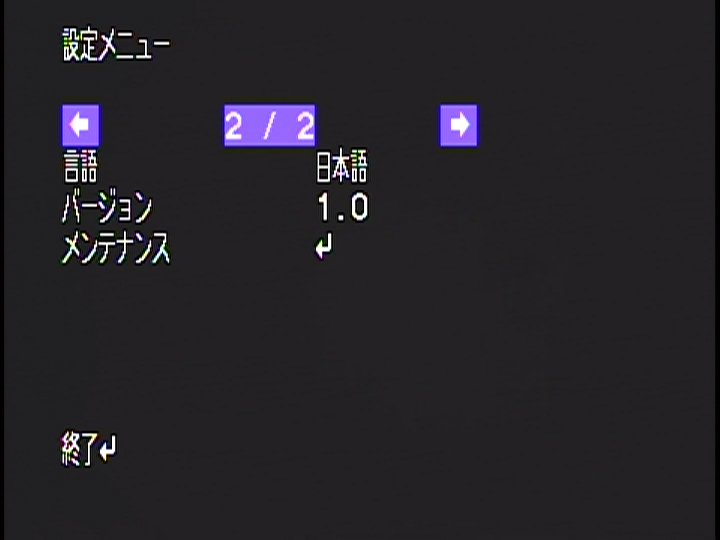

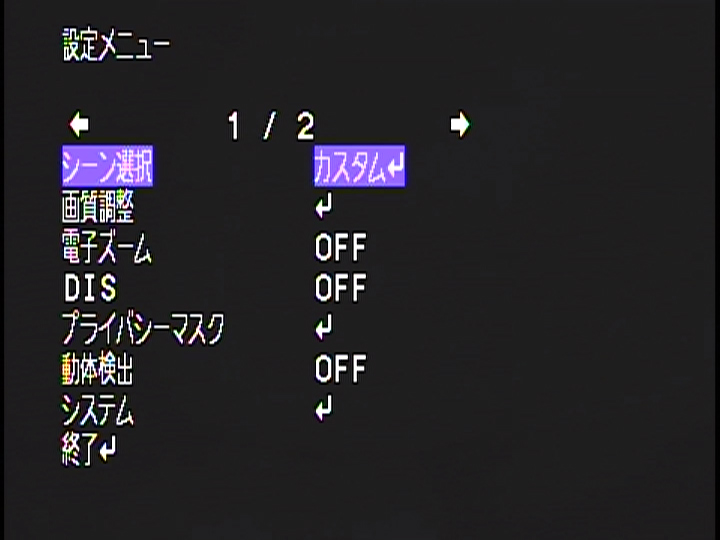

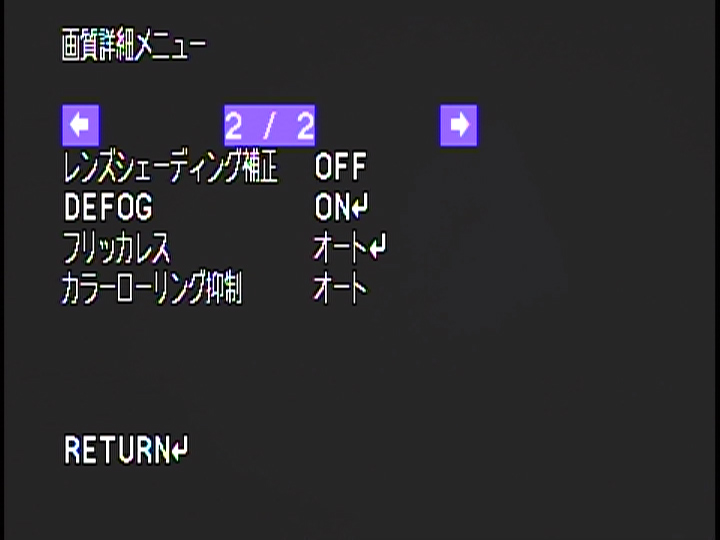

OSD機能搭載

YK-228DW-2はSONY Effio-Aチップセットを搭載し、Effio-Aによる
OSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定する事が出来ます。

Effio-Aが搭載している主な機能

• 自動シーン認識機能、シーンセレクション機能

  撮影環境（屋内外、ロビーなど）を想定した設定（電子シャッター速度などの設定）をあらかじめカメラに登録してあり、実際に撮影する環境と近い項目を選択することで、 簡単にセッティングすることができます。もちろん手動で細かな設定を行うこともできます。

• デジタルノイズリダクション機能

  Effio-E等の従来モデルにおいて搭載していたデジタルノイズリダクション機能を改良し、
  低照度において被写体のブレが少ない鮮明な映像が得られます。

• ATR-EX機能（D-WDR機能）

  逆光や明暗差の激しい被写体を撮影時にシーンに応じた階調補正を行って、より見やすい監視映像を撮影することができます。（D-WDR機能と同等）

• 電子感度アップ機能（デジタルスローシャッター）

  夜間など低照度環境下で撮影時、シャッター速度を遅くして光を蓄積し映像を明るくします。電子感度アップ機能を使用することで、夜間など低照度下の撮影環境で、カメラからの赤外線照射が充分に届いていない被写体周辺エリアも、より明るく撮影することができます。反面、スローシャッターとなる為、動きの速い被写体を撮影する場合には不向きとなります。

• カラーローリング抑制機能

  蛍光灯下での撮影時に発生する場合のあるカラーローリング現象を抑制します。

• ハイライト軽減機能

  強い光源（車のヘッドライトなどのハイライト）が原因で、被写体の映像が映りにくい場合に、マスキング処理することにより、被写体の文字（ナンバープレートの文字など）が見えやすくなります。

• DEFOG機能

  霧や激しい雨等で霞んだ映像を補正します。
  屋外設置時で天候の受けやすい監視場所で使用します。

• フリッカレス機能

  50Hz地域（東日本）で、蛍光灯撮影環境下でのフリッカ（映像のチラつき）現象を軽減します。
  屋内設置時に蛍光灯のチラツキを多く拾ってしまう場合に使用します。
  ※但し、シャッター速度を固定するため、カメラ映像が明るくなります。

• 電子ズーム機能

  設定した範囲を拡大（ズーム）します。
  ※電子ズームの為、映像が粗くなります。

• DIS(スタビライザー)機能

  強風や振動などでカメラが揺れる場合に、映像を安定させます。
  振動の多い場所や屋外設置時に役立ちます。

• レンズシェード補正機能

  撮影素子の特性やレンズの収差による、濃度レベルのムラや周辺光量の低下を補正します。

• 映像反転機能

  映像を反転（ミラー）して表示します。
  各左右、上下、左右・上下同時反転表示ができます。

その他搭載機能

プライバシーマスキング機能、モーション検知機能、AGC機能、
ホワイトバランス機能、画質調整機能などを備えています。

レンズ・ブラケット付モデル「YK-228DW-2S」

YK-228DW-2SにはDay&Nightカメラに最適なf3-8.2mmDC駆動IR対応バリフォーカルオートアイリスレンズとカメラブラケットが付属します。最適なレンズマッチングとオールインワンの為、とても便利です。

本体前面

SONY Ex-view CCDを搭載しています。また、ICR機構を採用しています。

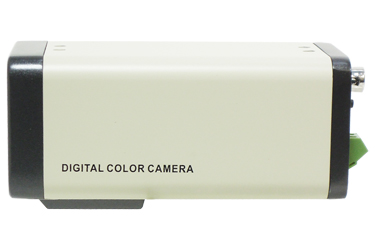

本体側面

全長117.5mmです。
カメラブラケットはブラケット取付部を移動させることで上部、底部から取り付けできます。

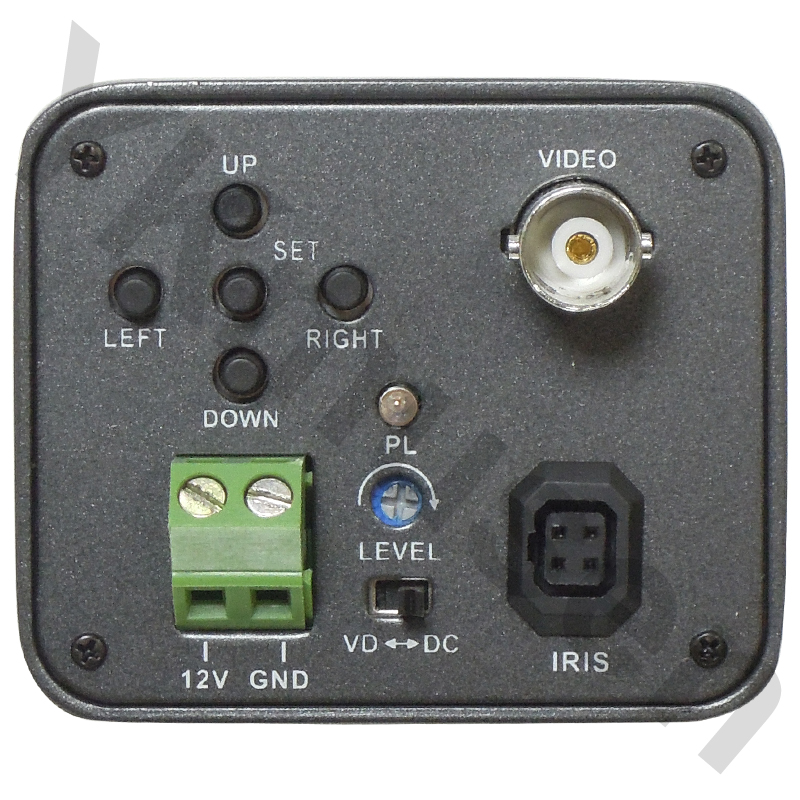

本体背面

映像出力(BNC-J)とAI端子、AIレベル調整と切替スイッチ、
OSDメニュー設定用のスイッチが5つ備わっています。
電源はDC12Vに対応し、DC12V-1Aスイッチング式ACアダプターを付属しております。
電源は端子盤に接続しますが、DCジャックを備えたケーブルを取り付けて出荷させていただきます。

YK-228DW-2で撮影した実際の画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい

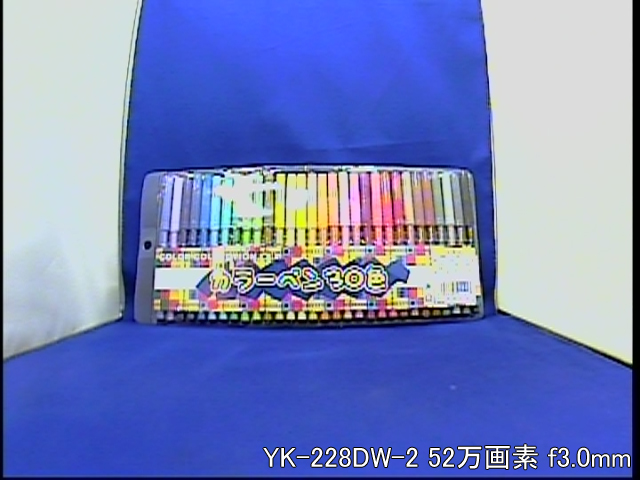

カメラから約40cm離れた被写体を撮影	事務所から外を撮影
レンズはf3-8mmVFAIレンズを使用。撮影はf3mmです。 色合いは良く、52万画素と画素数が高く、水平解像度も高いので全体的にキメ細かく明るい印象です。

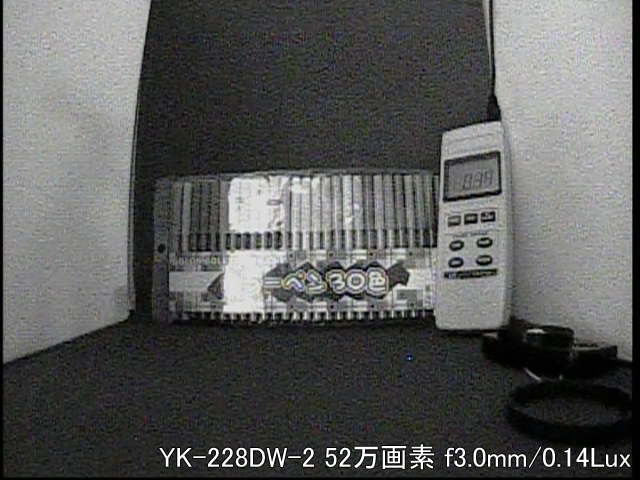

■カメラから約40cm離れた被写体を暗視撮影 左画像は0.12Luxでカラー撮影、右画像は0.14Luxで白黒撮影をしました。 特に画像の遅れも無く、非常に明るく撮影が出来ています。

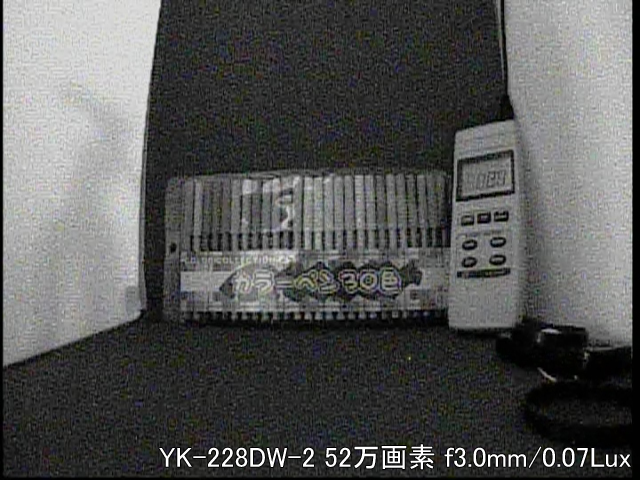

■カメラから約40cm離れた被写体を暗視撮影 左画像は0.07Luxでカラー、白黒撮影をしました。 これだけ低照度でも十分に非常に明るく撮影が出来ています。

YK-228DW-2は優れた暗視撮影能力を備えた24時間監視対応型の監視カメラです。超高感度監視カメラとして好評だったYK-228DWの後継機種にあたり、画素数が41万画素から52万画素へと向上しました。

搭載するCCDは高感度CCDとして定評のある1/3インチ52万画素SONY Ex-view CCDを搭載し、水平解像度はカラー時で650TVラインと高画素、高解像度を実現しました。暗視能力はICR機構搭載のDay&Night撮影にデジタルスローシャッター機能を搭載する事で、最低照度0.0002Luxまでの超高感度撮影が可能で、赤外線照射を必要とせず微量の明りでも撮影を可能としています。更に低照度撮影時は非常にノイズが出やすくなってしまいますが、DNRを搭載する事でノイズを大幅に低減させ、夜間や暗視撮影時でも鮮明な高画質映像を実現しています。

また、低照度撮影に長けている以外にも、D-WDR機能を搭載する事で、逆光時に生じる被写体の黒つぶれをデジタル処理し、逆光の強い監視場所を監視する場合も安定した映像で監視する事が可能になっています。

その他にも、SONY Effio-AチップセットのOSD設定により、フリッカレス機能を始め、ホワイトバランス機能などの詳細設定ができ、画質を安定させる様々な調整が可能です。また、プライバシー用のマスキングや、動体検知機能、画像左右反転機能、カメラID表示なども搭載しており、店舗等の防犯カメラとしてだけでなく、工業用監視カメラとしてもご使用いただく事ができます。

各機能はOSD設定機能により、モニター画面にメニューを表示させて設定する事ができ、多彩な機能も簡単に設定を行う事が出来るようになっています。

YK-228DW-2は画質、低照度撮影能力、機能性に大変優れており、高性能カメラとなっておりますが、ローコストを実現している為、監視カメラ複数台数導入の際にも大変リーズナブルな監視カメラです。

なお、YK-228DW-2の本体にはレンズは付属しておりませんが、レンズ・ブラケット付属モデルの「YK-228DW-2S」もご用意しております。f3-8.2mmのIR対応レンズを搭載し、設置場所にあわせた監視エリアの調整が可能で、レンズの選定に悩まずに導入する事が出来ます。
YK-228DW-2は店舗や事務所内等の24時間監視対応の監視カメラとして、カメラハウジングケースと組み合わせた屋外用監視カメラとして大変お奨めの高性能監視カメラです。

超高感度WDR機能搭載高性能Day&Night監視カメラ YK-228DW-2 製品仕様

イメージセンサー	1/3" SONY Ex-view CCD
画素数	52万画素 H976×V582 ※有効画素数 48万画素 H976×V494
水平解像度	650TVライン (カラー)
最低照度	カラー：0.05Lux/F1.2 白黒：0.0002Lux/F1.2
シーンセレクト	カスタム/Full Auto/Indoor/Outdoor/BackLight/ITS
シャッター	AUTO/MANUAL/FIX
AGC	6dB、12dB、18dB、24dB、30dB、36dB、42dB、44.8dB
感度アップ	OFF/AUTO
ホワイトバランス	ATW、PUSH、USER1、USER2、ANTICR、MANUAL、PUSHLOCK
デイナイト	AUTO/Day、Night
BLC/HLC	OFF、HLC、BLC
ATR-EX（D-WDR）	OFF、ATR-EX（D-WDR）
DNR	0（OFF）、1、2、3、4、5、6（MAX）
補正機能	レンズシェーディング機能/Defog機能/フリッカレス機能/ カラーローリング抑制/オートアイリスレンズ調整
画質調整	明るさ/コントラスト/シャープネス/HUE/ゲイン
デジタルイメージエフェクト	電子ズーム/DIS/プラバシーマスキング/画像上下左右反転
モーション検知	OFF/ON
カメラID	OFF/ON
モニターモード	LDC、CRT
言語	日本語/英語
レンズ	CSマウント
アイリス	DC/Video 切替
電源	DC12V
消費電力	最大150mA
寸法(mm)	H50.5×W60.5×D117.5mm※本体のみ
重量	350g
動作温度	－10℃～＋45℃
接続端子	映像(BNC-J)
付属品	BNCP-RCAJ(RCAジャック-BNCプラグ) DC12V-ACアダプター 取扱説明書(製品保証１年) TVR0398DCIR(YK-228DW-2Sのみ) WH-31(YK-228DW-2Sのみ)

超高感度WDR機能搭載高性能Day&Night監視カメラ YK-228DW-2 オプション品のご案内

	レンズ YK-228DW-2はCSマウントレンズ交換対応になっています。 フリッカレス仕様の為、手動絞りタイプかオートアイリスタイプ(DC駆動)のレンズをお求めいただく事をお奨め致します。 ※YK-228DW-2Sには付属しています。
	カメラスタンド・ブラケット YK-228DW-2にはスタンド(取付け台)は付属しておりません。 3脚ネジ穴対応のカメラスタンドをご使用下さい。(取付けは上下対応) ※YK-228DW-2Sには付属しています。
	カメラ用ハウジングケース 屋内用カメラを屋外に設置する際に必要になります。 簡易型から高い防水性を誇るモデル、寒冷地仕様等ご用意致しております。
	ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
