WATEC(ワテック)超高感度白黒暗視カメラ WAT-910HXの製品詳細

※WAT-910HXにはレンズは付属致しません。

WATEC(ワテック)超高感度白黒暗視カメラ
最低照度0.000005lx. F1.4を実現した暗視カメラ！

型番：WAT-910HX

※販売終了しました。ありがとうございます。

→WAT-910HX 主な機能と特徴
→WAT-910HX のご紹介
→WAT-910HX 製品仕様
→WAT-910HX オプション品

WATEC(ワテック)超高感度白黒暗視カメラ WAT-910HX 主な機能と特徴

1/2型CCDカメラで最低被写体照度0.000005lx. F1.4を実現！

WAT-910HXは電子増倍型センサーや遠赤外線センサーなどを使用せず、WATEC(ワテック)独自の画像信号増幅回路を採用することで最低被写体照度0.000005Luxと言う圧倒的高感度を低コストで実現させました。赤外線投光器等を用いずとも暗視撮影が可能です。

3Dノイズリダクション機能

WAT-910HXは3次元デジタルノイズリダクション機能を搭載することで低照度撮影時、画面内に発生するランダムノイズを軽減し、建物・人物の特定がより容易になります。

ワイドダイナミックレンジ機能

WAT-910HXはワイドダイナミックレンジ(WDR)機能を搭載しています。ワイドダイナミックレンジ機能を使用することで、明暗差(白とび・黒つぶれ)の激しい環境下でも画面全体を見やすく、最適な映像監視が実現します。

スローシャッター機能

WAT-910HXは光量が乏しい環境下で、露光時間を長く設定することで、通常のシャッタースピードに比べ、明るく撮影することができます。また、カメラが低照度だと判断した時に、自動でスローシャッターを作動させる「SENSE UP機能」もあります。ただし、露光時間が長くなると、映像に残像が発生しますので、ご注意下さい。

OSD機能

WAT-910HXはオンスクリーンディスプレイ( OSD)機能を搭載し、各種設定をモニター画面を見ながら行う事ができます。

本体前面

最低被写体照度0.000005Luxを実現する1/2インチCCDイメージセンサーを搭載しています。

本体側面

W35.5×H36×D63.5mmのコンパクトな筺体です。
本体側面にオートアイリス端子とアイリスレベルアジャスタがあります。

本体背面

映像出力(BNC-J)と電源入力端子。I/O端子、OSDメニュー設定用のスイッチが備わっています。

OSD設定画面

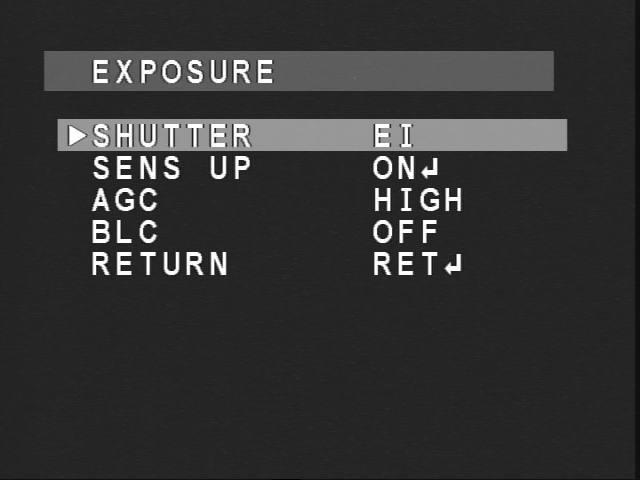

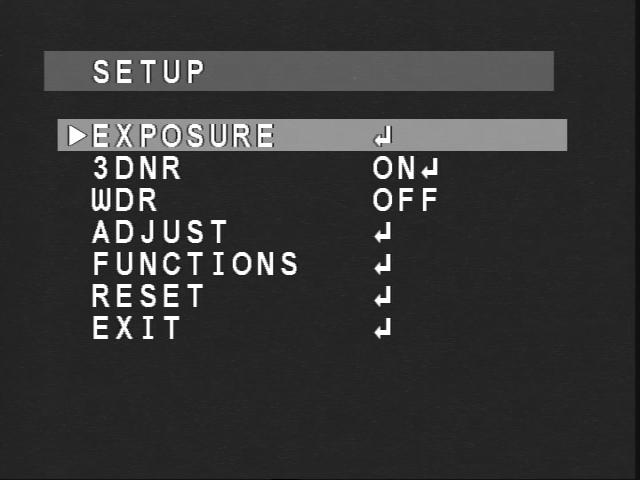

▲メインセットアップ画面	▲露出設定画面

モニター画面を見ながら、様々な設定が可能です。
各機能設定を画面を見ながら様々な機能を設定ができます。カメラの画質調整も可能です。

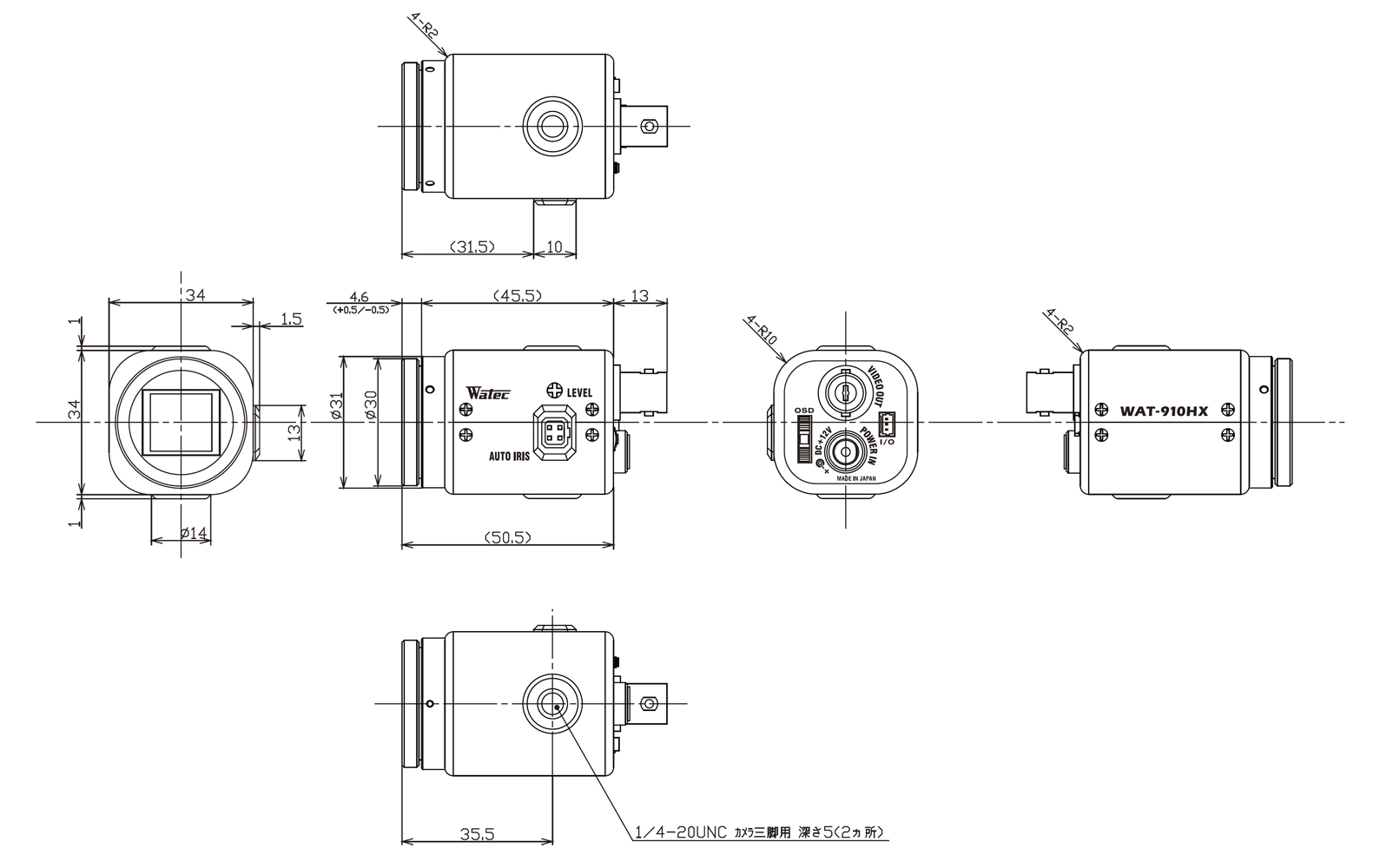

WAT-910HX 本体寸法図

WAT-910HXで撮影した実際の画像

WAT-910HXで実際に撮影した動画を静止画取り込みしました。
圧縮により多少画質が劣化していますが、目安としてご覧下さい。

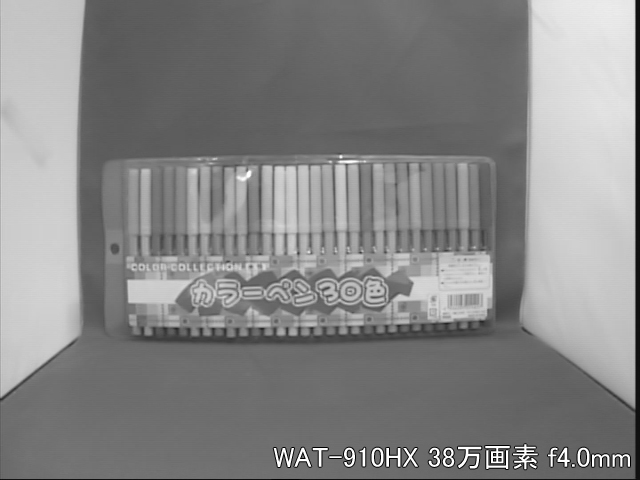

カメラから約40cm離れた被写体を撮影
白黒映像となりますが、キメが細かな映像を撮影出来ています。

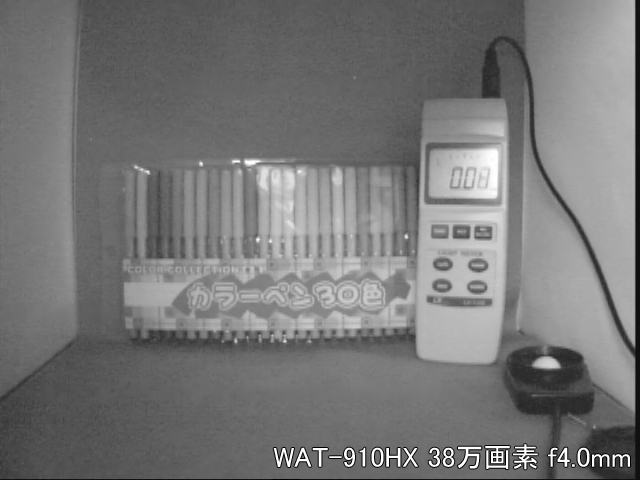

0.01Luxの低照度下で撮影
低照度下と感じさせない安定した低照度撮影が可能です。 暗視能力はずば抜けて高い印象があります。

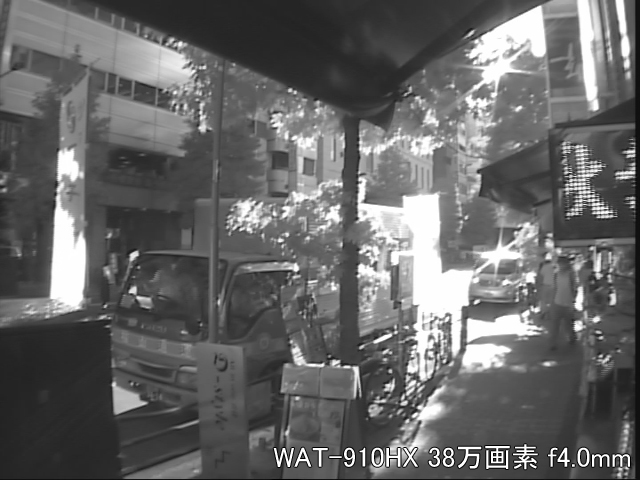

事務所外を撮影
日中、日照りが強い時間帯に撮影しました。 日中はカラー映像に比べると物足りない印象となります。 暗視撮影用のカメラなので本領発揮は夜間低照度下での撮影になります。

WAT-910HXは国内CCDカメラメーカー「WATEC(ワテック)」製の超高感度白黒暗視カメラです。

イメージセンサーに38万画素1/2インチの大型CCDを採用し、WATEC(ワテック)独自の画像信号増幅回路を採用することで最低被写体照度0.000005Luxという驚異の暗視能力を実現させました。この数値は他の超高感度カメラを遥かに凌駕し、超高感度カメラのフラッグシップモデルと呼べる性能を備えています。単体だけでも十分な暗視撮影を可能としていますが、白黒カメラということでもちろん赤外線領域に感度があるので、赤外線投光器等と併用する事で暗視能力を更に向上させることも出来ます。

また、WAT-910HXはWAT-900シリーズとして初めてOSD機能を搭載し、これに伴い3DNRやWDR機能、スローシャッター機能等の多彩な機能を搭載。これらの機能をTVモニターを見ながら簡単に設定することができます。

WAT-910HXは天体観測向けのCCDカメラをイメージされていますが、その圧倒的な暗視能力は夜間監視の防犯カメラとしてだけでなく、工業用(FA)、生物観察等の幅広い特殊な用途にもご利用いただけると思います。

WATEC(ワテック)超高感度白黒暗視カメラ WAT-910HX 製品仕様

イメージセンサー	1/2インチインターライン転送CCD固体撮像素子
総画素数	811(H)×508(V)
有効画素数	768(H)×494(V)
セルサイズ	8.4μm(H)×9.8μm(V)
同期方式	内部同期
走査方式	2：1インターレース
映像出力	コンポジットビデオ1.0Vp-p、75Ω
水平解像度	570TVライン以上
最低被写体照度	0.000005Lux/F1.4 (Shutter：×256、AGC：HIGH」、γ：0.35)
S/N	52dB以上(AGC=6dB、γ＝1.0)
機能設定	OSD(オンスクリーンディスプレイ)メニュー操作ダイヤルによる
電子アイリス	1/60～1/100000秒 / x256(field)※選択可能～1/100000秒
電子シャッター	x2、x4、、x8、x16、x32、x64、x128、x256 (field) 1/60秒、1/100秒 1/250、1/500、1/1000、1/2000、1/5000、1/10000、1/100000秒
AGC	ON  LOW：6～30dB / MID：6～34.5dB / HIGH：6～41d OFF　6～41dB(1dB step)※選択可能
ガンマ特性	γ≒0.05-1.00(0.05 step)、USER ※選択可能
ノイズリダクション	3DNR ON ※レベル調整可能 / OFF
ワイドダイナミックレンジ	WDR(Digital Wide Dynamic Range) USER1 / USER2 / OFF
動体検出	最大4エリア設定可能 (外部出力端子有り)
レンズアイリス	ビデオ/DC(自動判別)
白点補正	OSD操作にて白点補正可能(最大64点)
電源	DC12V±10%
消費電力	1.38W(115mA)
動作温度	－10～＋50℃
保管温度	－30～＋70℃
動作/保管湿度	95%RH以下(結露しないこと)
レンズマウント	CSマウント(バックフォーカス調整可能)
重量	約83g
同梱内容	WAT-910HX本体 BNCP-RCAJ(RCAジャック-BNCプラグ) 取扱説明書(保証１年)

WATEC(ワテック)超高感度白黒暗視カメラ WAT-910HX オプション品のご案内

	型番：DC12V-1Aスイッチング式ACアダプター　価格：￥1,500(税込) （購入数はカート内で設定してください） 本製品には電源は付属しておりません。常時電源を取る場合、 別途DC12V-A1スイッチング式ACアダプターをお買い求め下さい。
	レンズ WAT-910HXはCSマウントレンズ交換対応になっています。 フリッカレス仕様の為、手動絞りタイプかオートアイリスタイプ(DC駆動)のレンズをお求めいただく事をお奨め致します。また、CCDサイズが1/2に対応したレンズをご使用下さい。
	カメラスタンド・ブラケット WAT-910HXにはスタンド(取付け台)は付属しておりません。 3脚ネジ穴対応のカメラスタンドをご使用下さい。(取付けは上下対応)
	カメラ用ハウジングケース 屋内用カメラを屋外に設置する際に必要になります。 簡易型から高い防水性を誇るモデル、寒冷地仕様等ご用意致しております。
	ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
