WATEC(ワテック)高解像度・高感度CCDカメラ WAT-231S2の製品詳細

※本製品にはレンズは付属致しません。

WATEC高解像度・高感度CCDカメラ
WATEC(ワテック)製の高解像度・高感度CCDカメラ

型番：WAT-231S2

※販売終了しました。ありがとうございます。

→WAT-231S2 主な機能と特徴
→WAT-231S2 のご紹介
→WAT-231S2 製品仕様
→WAT-231S2 オプション品

WATEC(ワテック)高解像度・高感度CCDカメラ WAT-231S2 主な機能と特徴

●38万画素高画質CCD搭載
1/3"38万画素のCCDを搭載。公表はしておりませんが、SONY製の高画質CCDを搭載しています。
また、水平解像度540TVラインときめの細かな高画質を実現しました。

●超高感度0.05Lux
カラーカメラとしては超高感度の0.02Lux/F1.2を実現。高感度撮影が可能です。

●10段階のシャッタースピード選択
10段階でシャッタースピードを設定する事ができます。
1/60、1/100、1/250、1/500、1/1000、1/2000、1/4000、1/10000、
1/60～1/100000(電子アイリス) 、1/60～1/100000(フリッカ抑制電子アイリス)

●カラーローリング制御AWB機能搭載
ホワイトバランス切換スイッチは回転式で、簡単にホワイトバランスの調整を行なう事が出来ます。

●AGC/MGC機能搭載
AGC機能ON/OFFだけでなく、MGC機能を搭載し、カメラゲインをマニュアルで固定して使用することが可能です。ゲインの調整幅は0～32dBで調整・固定ができます。

●逆光補正機能搭載
WAT-231S2は逆光で被写体の黒つぶれが起こる場合、
黒つぶれを抑える事が出来る逆光補正機能を搭載しています。

●白点補正機能搭載
白点補正機能を搭載し、CCDデバイスに白点が発生した場合、
白点補正機能により、白点の補正が可能となっております。

●本体前面

本体サイズはH44×W44.5×D64(mm)のコンパクトな造りになっています。
CCDは1/3"の38万画素CCDを搭載しています。

●本体背面

本体背面には「映像出力(BNC-J)」、「Y/C出力」、
ホワイトバランス制御ボタン、DCジャックが備わっています。

●本体側面

オートアイリス端子とアイリスレベル調整アジャスト(DCアイリスのみ)があります。反対側には、
電子シャッター切換スイッチ、AGC/MGC、AGC(HI/LO)、BLC、GAMMAの切換スイッチがあります。


●WAT-231S2で撮影した実際の画像
レンズはf3.5mmを使用。色鮮やかなカラー画像を再現します。
 ※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

カメラから約30cm離れた被写体を撮影	事務所から外を撮影
カメラから約30cm離れた被写体を撮影 約1Lux 夕闇程度ですが十分な明るさで撮影が可能です。

WAT-231S2は国内CCDカメラメーカー「WATEC(ワテック)」製の高解像度・高感度CCDカメラです。1/3"38万画素CCDを搭載し、水平解像度540TVラインを実現しているので、きめ細かな映像を再現します。さらに最低被写体照度0.02Lux/F1.2を実現し、カラー撮影としては抜群の高感度撮影を可能にしました。10段階のシャッタースピード切換やホワイトバランス・他各種設定切替や豊富な露光モード調整機能を持った高機能・高画質・高感度のカメラです。安定した暗視撮影が可能なので、薄暗い場所の監視カメラとして高いパフォーマンスを実現すると共に、CCDデバイスの白点補正機能を搭載しているので、防犯カメラ用途としてだけでなく、工業用(FA)、生物観察、天体観測等の幅広い用途にご利用いただけます 。

WATEC(ワテック)高解像度・高感度CCDカメラ WAT-231S2 製品仕様

イメージセンサー	1/3"インターライン転送CCD
画素数	768×494  38万画素
水平解像度	540TVライン
最低被写体照度	0.02Lux/F1.2
S/N比	50dB以上(MGC=0dB、γ=1.0)
AEモード	OFF：1/60秒 FL：1/100秒 ES：1/250、1/500、1/1000、1/2000、1/4000、1/10000秒 EI(OFF/FL)：1/60～100000秒
ホワイトバランス	ATW、PWB、MWB、3200K、4300K、5100K、6300K
AGC	HI：0～38dB/LO：0～32dB
MGC	0～32dB
ガンマ特性	γ≒0.45(ON)/γ＝1.0(OFF)
レンズアイリス	Video/DC(自動認識)
逆光補正	ON/OFF
白点補正	最大32点
電源電圧	DC12V±10%
消費電力	2.1W(175mA)
動作温度	－10～＋50℃
動作湿度	95%RH以下
レンズマウント	CSマウント

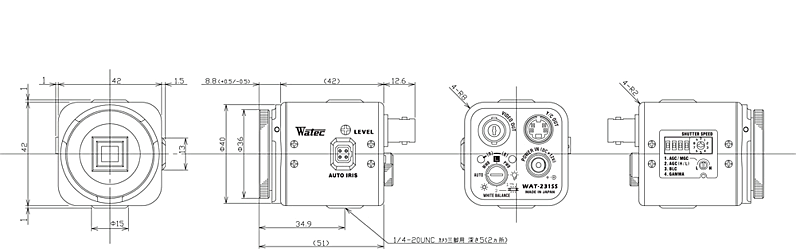

寸法(mm)	H44×W44.5×D64 WAT-231S2 外形寸法図
重量	約160g
接続端子	映像(BNC-J) Y/C出力端子(S端子)
付属品	BNCP-RCAJ(RCAジャック-BNCプラグ) 取扱説明書(保証1年) 六角レンチ DCプラグ/アイリスコネクタ

WATEC(ワテック)高解像度・高感度CCDカメラ WAT-231S2 オプション品のご案内

	型番：DC12V-1Aスイッチング式ACアダプター　価格：￥1,500(税込) （購入数はカート内で設定してください） 本製品には電源は付属しておりません。常時電源を取る場合、 別途DC12V-A1スイッチング式ACアダプターをお買い求め下さい。
	レンズ 本製品はC/CSマウントレンズ交換対応になっています。 フリッカレス仕様の為、手動絞りタイプかオートアイリスタイプ(DC駆動)のレンズをお求めいただく事をお奨め致します。
	カメラスタンド・ブラケット スタンド(取付け台)は付属しておりません。 3脚ネジ穴対応のカメラスタンドをご使用下さい。(取付けは上下対応)
	カメラ用ハウジングケース 屋内用カメラを屋外に設置する際に必要になります。 簡易型から高い防水性を誇るモデル、寒冷地仕様等ご用意致しております。
	ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
