屋外設置対応赤外線LED投光器内蔵52万画素防犯カメラ WM-SB651HTLの製品詳細

屋外設置対応赤外線LED投光器内蔵
52万画素防犯カメラ
スマートボディに高性能撮影能力を搭載！

型番：WM-SB651HTL

価格：￥26,000(税込)
※販売終了しました。ありがとうございます。

→WM-SB651HTL 主な機能と特徴
→WM-SB651HTL のご紹介
→WM-SB651HTL 製品仕様
→WM-SB651HTL オプション品

屋外設置対応赤外線LED投光器内蔵52万画素防犯カメラ WM-SB651HTL 主な機能と特徴

SONY 960H 1/3型 52万画素CCDイメージセンサー搭載

WM-SB651HTLは最新のSONY製 960H 1/3型 52万画素CCDイメージセンサーを採用し、第5世代DSP（デジタルシグナルプロセッサー）チップとの組み合わせで、水平解像度カラー時650TV本、白黒時700TV本の高画質・高解像度を実現しました。

Day&Night機能搭載

WM-SB651HTLはCDSセンサーと連動し、赤外線カットフィルターを取り外すICR機構式のDay&Night機能を搭載しています。昼は鮮明な高画質カラー映像で撮影を行い、低照度下では赤外線カットフィルターを取り外した白黒撮影に切り換えることで赤外線を取り入れた安定した高感度暗視撮影を行うことができます。

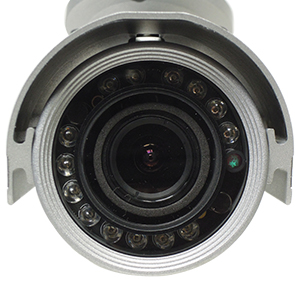

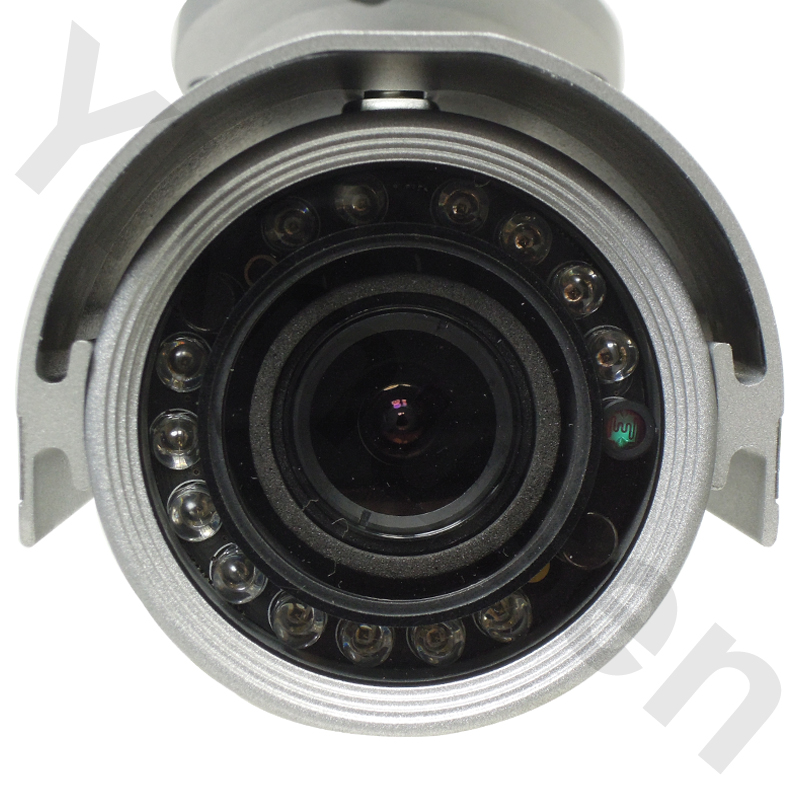

赤外線投光器を搭載

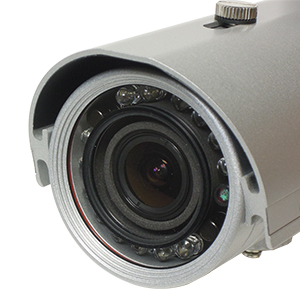

WM-SB651HTLは本体前面部に赤外線LEDを14個搭載し、明かりの無い暗闇で最大15m程度までの撮影が可能です。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。

f2.8mm-12mmバリフォーカル・オートアイリスレンズ搭載

WM-SB651HTLはf2.8mm-12mmの画角調整幅の広いバリフォーカルレンズを採用しています。f2.8mmでは広角撮影が可能な為、1台で広範囲を監視したい場合や、距離の離れた対象物を撮影するなど、設置環境に最適なレンズ調整を行うことができます。また、DC駆動のオートアイリス機能を搭載しているので常に最適な光量へ調整することができるのでフリッカレス機能も万全な状態で使用でき、蛍光灯が付近にある環境下でも安定した監視映像を提供します。

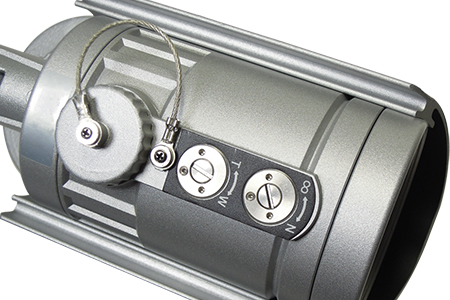

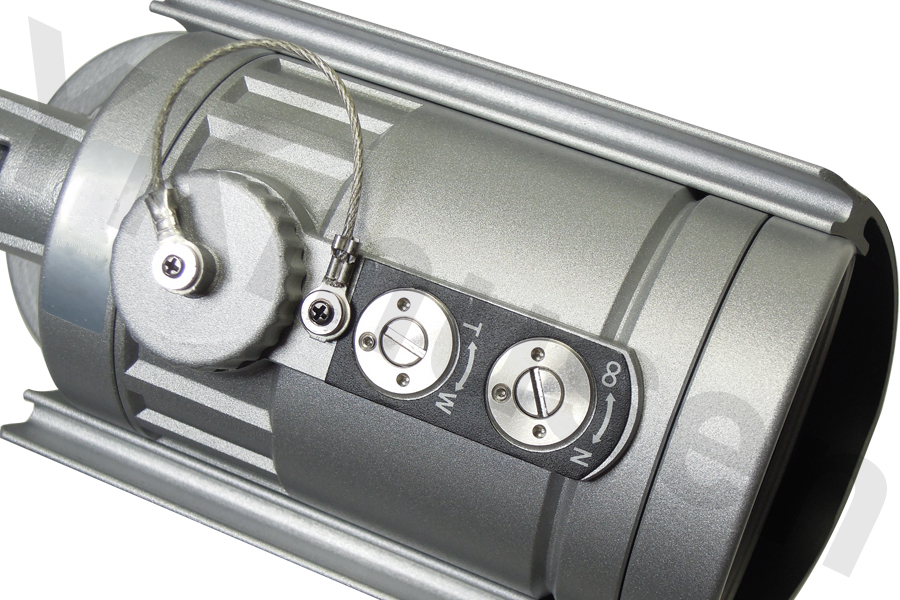

レンズ調整は画像の様に本体の底部に二つのアジャスタがあり、マイナスドライバーを用いて簡単にレンズ調整を行うことができるので設置時の作業性を容易にします。

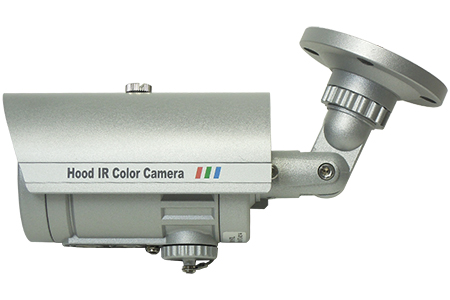

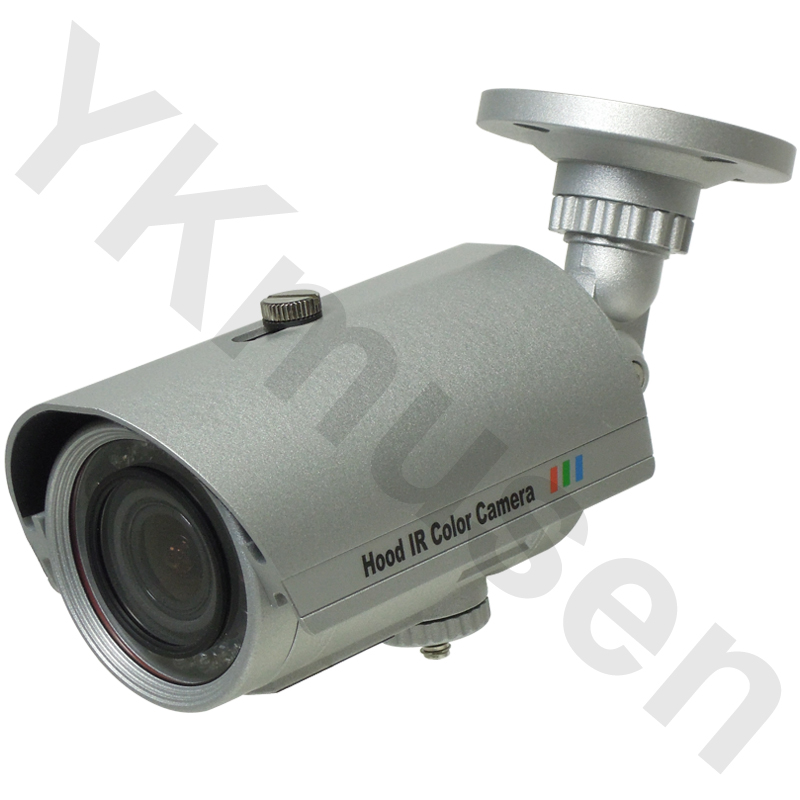

スマートな筐体とIP66防水規格の防水性

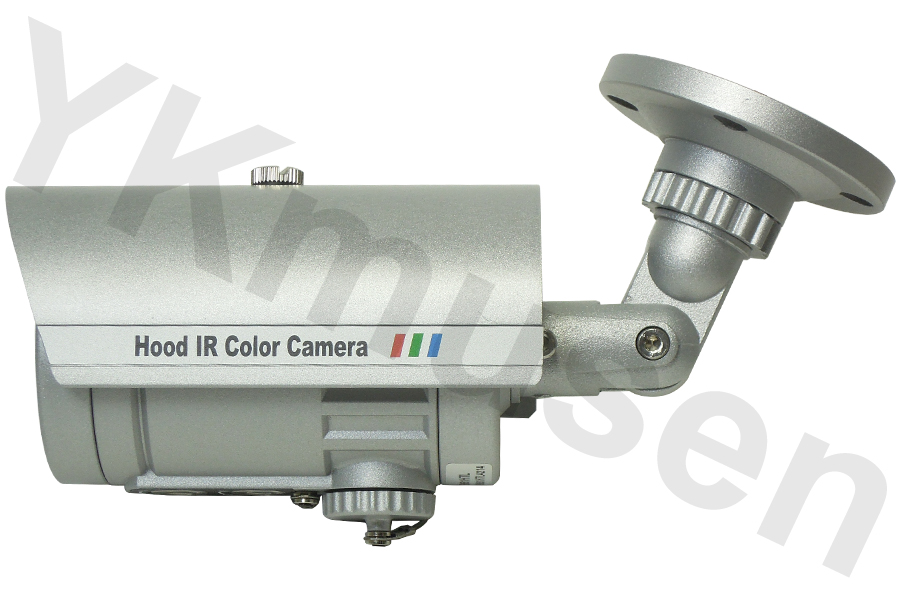

WM-SB651HTLはH81×W74×D118mm（ブラケット含まず/ブラケットを含んだ場合、214mm）のコンパクトでスマートなデザインに仕上がった筐体を採用しています。また、防水仕様(IP66 暴噴流型)なので屋外への設置が可能です。

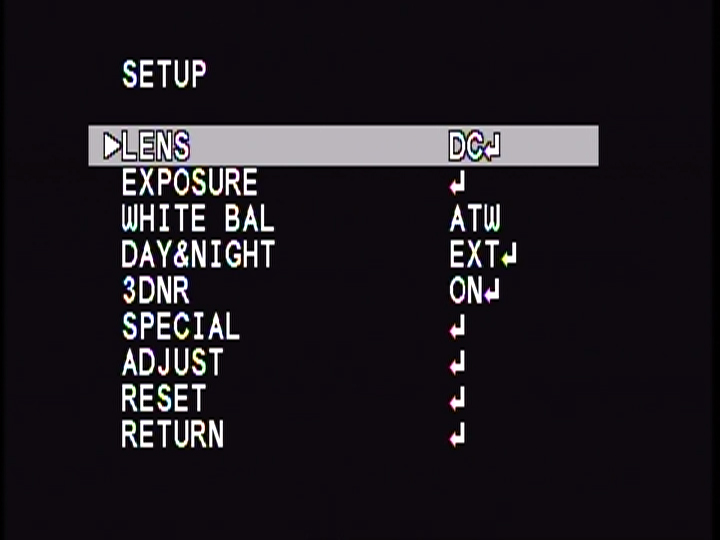

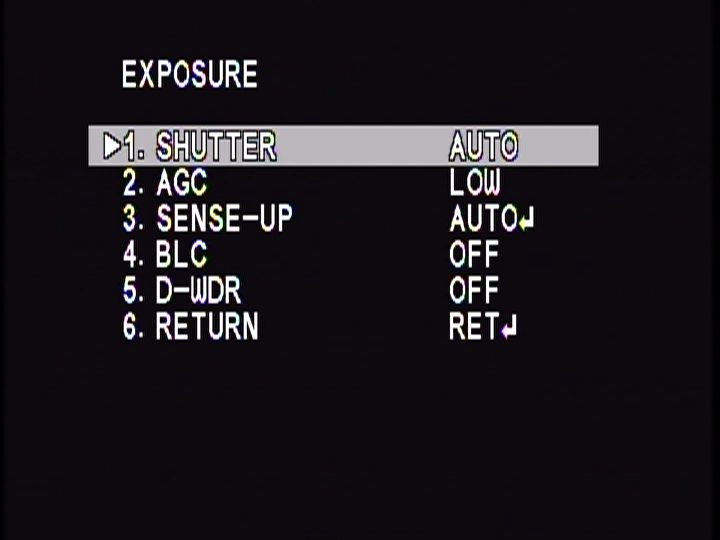

OSD機能で多彩な機能を制御

WM-SB651HTLは様々な機能設定を行うことができるOSD機能を搭載しています。カメラ設定をディスプレイ上で行える為、多彩な機能をディスプレイ画面を見ながら設定できます。OSDメニュー画面では3D-DNR機能やD-WDR機能、ハイライト補正機能など様々な機能を設定することができます。

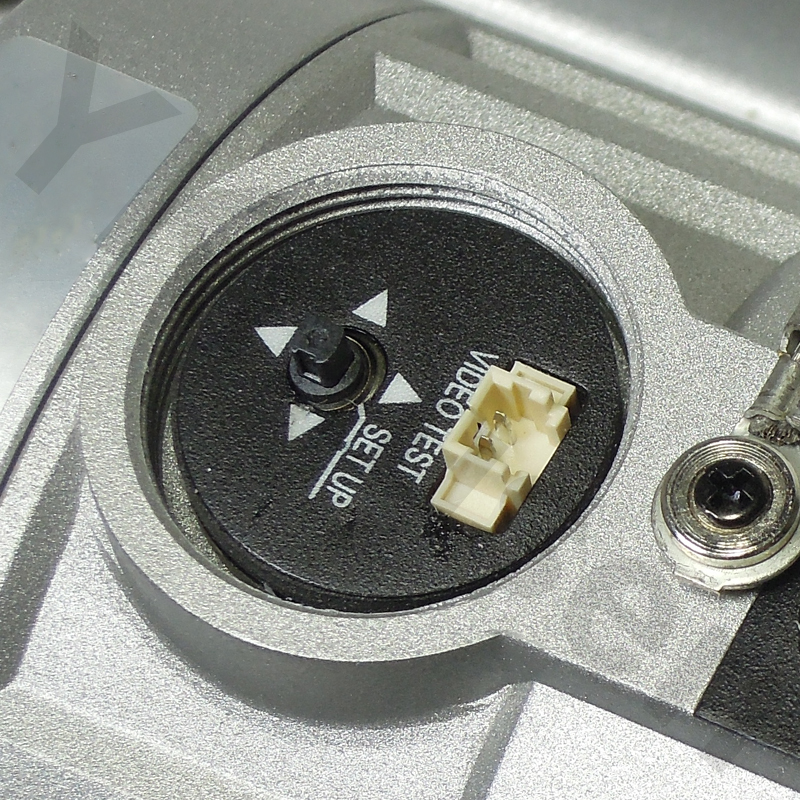

本体底面部のカバーを開けるとOSD操作スイッチがあり、そこで各操作を行います。
また、テスト用ビデオ出力端子も備わっています。

搭載している主な機能
簡易撮影 セットアップ機能	撮影環境（屋内外、ロビーなど）を想定した設定（電子シャッター速度などの設定）を あらかじめカメラに登録あり、実際に撮影する環境と近い項目を選択することで、 簡単にセッティングすることができます。 登録されている簡易撮影環境設定 INDOOR：屋内全般 OUTDOOR：屋外全般 LOW LIGHT：低照度 HALLWAY：廊下など LOBBY：ロビーなど ELEVATOR：エレベーターなど
HSBLC ハイライト軽減機能	強い光源（車のヘッドライトなどのハイライト）が原因で、被写体の映像が映りにくい場合に、マスキング処理することにより、被写体の文字（ナンバープレートの文字など）が見えやすくなります。
DEFFOG 霧画像補正機能	霧や激しい雨等で霞んだ映像を補正します。
FLK フリッカーレス機能	50Hz地域（東日本）で、蛍光灯撮影環境下での フリッカー（映像のチラつき）現象を軽減すします。 ※但し、シャッター速度を固定するため、カメラ映像が明るくなります。
D-ZOOM デジタルズーム機能	設定した範囲を拡大（ズーム）します。 ※電子ズームになります。
Smart D-ZOOM スマートズーム機能	設定した画像の範囲に動きがあった時に、自動的にズームアップします。 ※電子ズームになります。
MIRROR 画像反転表示機能	映像を反転（ミラー）して表示します。 各左右、上下、左右・上下同時反転表示
Privacy Mask プライバシーマスク機能	カメラ映像の中で、映したくない部分を電子的に着色して隠すことができます。
CAMERA TITLE タイトル文字表示機能	カメラ映像に文字・数字・記号を表示することができます。
FREEZE フリーズ画像表示機能	映像を静止画（フリーズ）表示します。
MOTION 画像検知表示機能	設定した範囲内で動きを検知すると、動いた部分を着色して表示します。

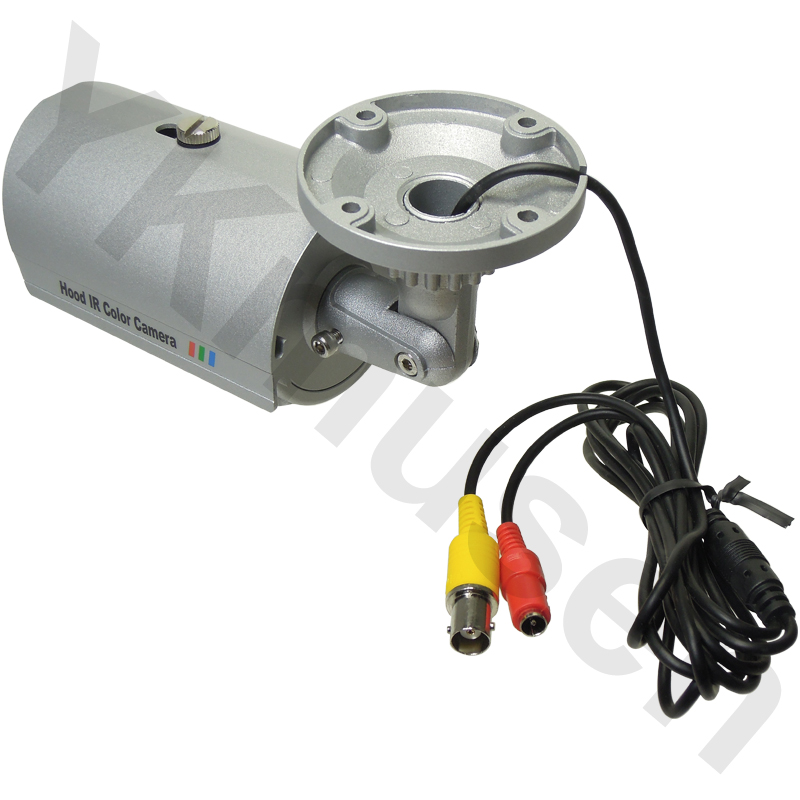

本体背面・接続端子

WM-SB651HTLは本体に装着されているカメラブラケット内部より1本のケーブル(ケーブル長：約160cm)が出ます。末尾で映像出力端子(BNC-J)、電源入力端子に分かれます。接続部分は防滴加工されていませんので、防水処理を施すなり濡れない様にご注意下さい。

WM-SB651HTLで撮影した実際の画像

WM-SB651HTLで実際に撮影した映像を静止画取り込みしました。
パソコンへの取り込みによりインターレース縞が出てしまっていますが通常は出ません。
また、圧縮により多少画質が劣化していますが、目安としてご覧下さい。

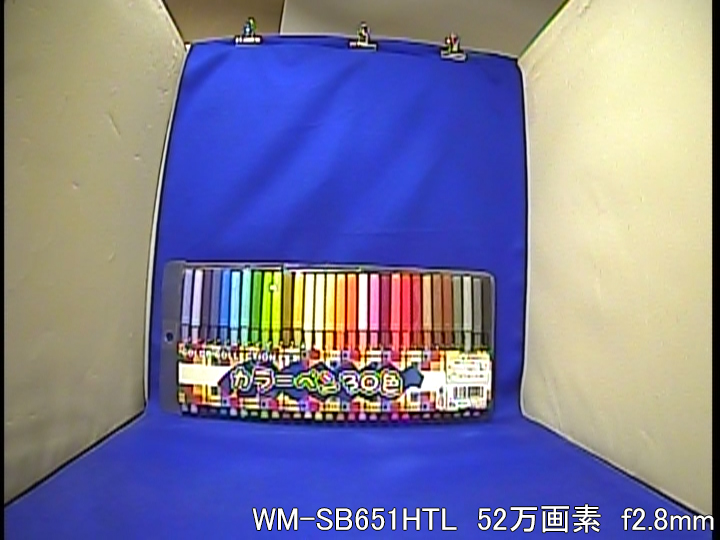

カメラから約40cm離れた被写体を撮影
52万画素・700TVラインによる高解像度撮影です。 色相が良く、良質な映像を映し出します。

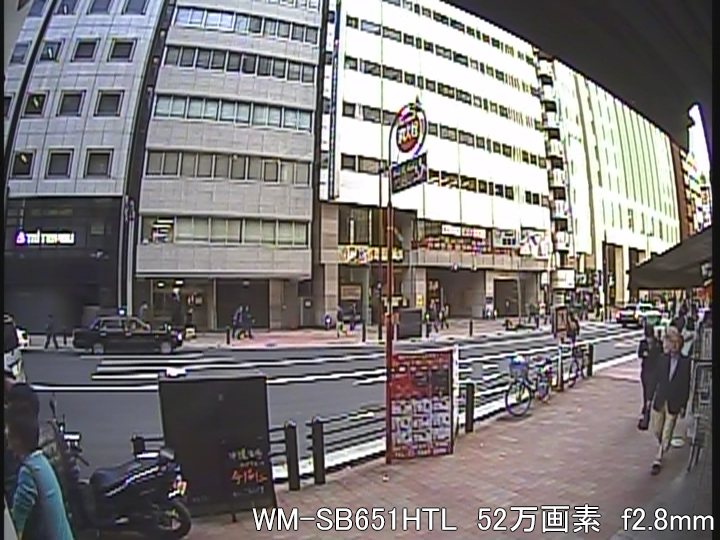

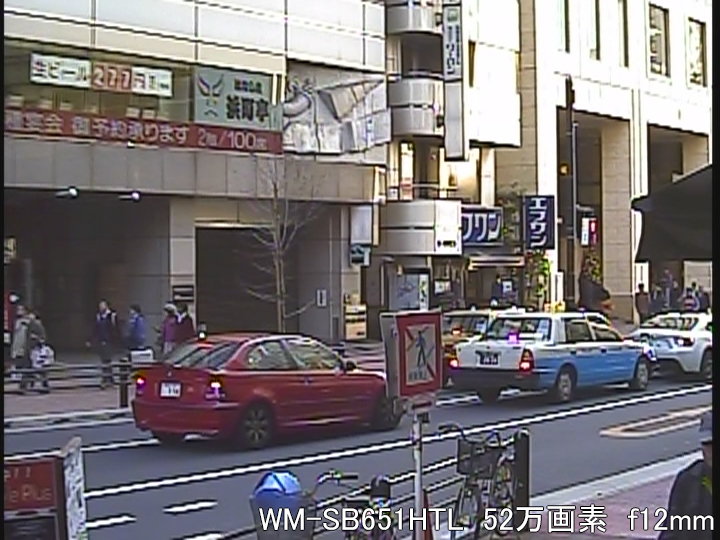

事務所外をf2.8mmとf12mmで撮影
PCに取り込んだ際に画像が粗くなってしまっていますが、TVモニターで見た際は非常に高画質で撮影ができました。f2.8mmの場合は非常にワイドに監視することができ、f12mmでは比較的離れた場所でも十分に人物を確認することができます。人相を特定するには10m程度までの距離になります。

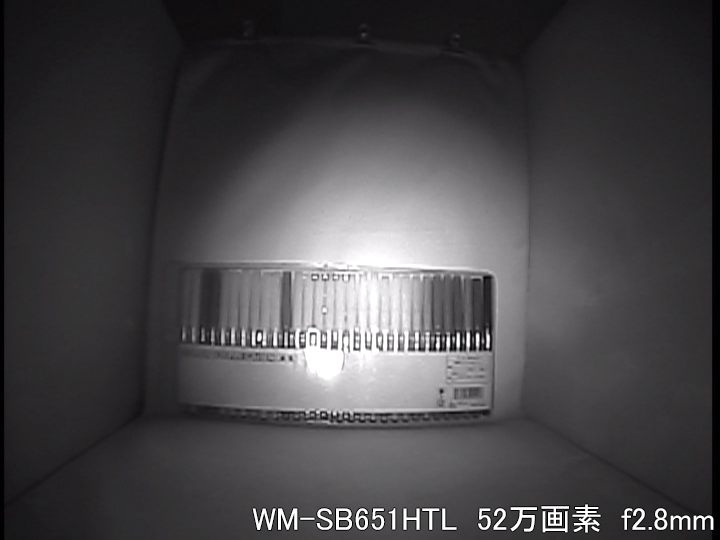

カメラから約40cm離れた被写体を暗闇で撮影
強力な赤外線搭載の為、赤外線が照射され十分な明るさで撮影が可能です。 また、近距離では赤外線照射による白飛びを防ぐスマートIR機能が働き、光量を抑えています。

WM-SB651HTLはコンパクトでスマートな筐体に高画質・高解像度52万画素CCDイメージセンサーと赤外線投光器、その他、撮影補正用の多機能を搭載した屋外設置対応の防犯カメラです。

具体的な撮影能力として、まず肝心のイメージセンサーには最新のSONY製 960H 1/3型 52万画素CCDイメージセンサーを採用し、第5世代DSP（デジタルシグナルプロセッサー）チップとの組み合わせで、水平解像度カラー時650TV本、白黒時700TV本の高画質・高解像度を実現し、アナログ防犯カメラ最高クラスの高画質撮影が可能です。また、ICR式のDay&Night機能を備え、本体前面部に赤外線LEDを14個搭載することで夜間、暗闇でも10m程度の暗視撮影が可能です。この他、カメラ映像のノイズ除去やブレの補正、逆光補正、フリッカレス、電子感度アップ、ハイライト補正や赤外線光のハレーションの軽減、デジタルズーム、プライバシーマスクなどの多彩なオプション機能を備え、あらゆる監視環境や用途に対応することができます。これらの設定はカメラと接続した映像モニターにメニュー表示され、カメラ映像を確認しながら細かく設定することができます。（OSD機能）

レンズにはf2.8-12mmの広角-望遠のバリフォーカル・オートアイリスレンズを搭載し、ルーフを外して本体前面部のカバーを開け、調整することができます。また、カバー内に上記のOSD用の操作スイッチが備わっています。

本体はコンパクトでスマートな筐体に仕上がっており、同性能の他機種に比べて非常にコンパクトな作りなので、防犯カメラ設置による威圧効果を抑えることができます。また、IP66の高い防水性能を備えることで屋外の雨ざらしの環境下への設置にも対応します。

実機を見た感想ですが、映像はアナログ防犯カメラとして十分な高画質で撮影出来ましたので、画質の良さは最高クラスと言えます。また、筐体デザインはとてもスマートに出来ており、大柄な防犯カメラではなく、コンパクトに防犯カメラを設置したい場合に打って付けだと思います。筐体がコンパクトな分、赤外線投光器の照射距離が短く、最大で10m程度となっておりますが、電子感度アップ機能を搭載しているので、電子感度アップと併用することで良好な夜間監視が可能です。但し、動きの速い被写体を撮影する場合には電子感度アップは不向きな為、電子感度アップを使用しない場合は7～8m以内までの暗視撮影をお考えいただくのが良いと思います。映像補正機能も充実しているので、高性能ながらバランスの良い防犯カメラに仕上がっており、屋外用防犯カメラとして大変お奨めできる製品だと思います。

なお、同等機種として「YKS-SB7A」がありますが、画質、本体のコンパクトさはWM-SB651HTLに軍配が上がり、赤外線照射能力とコスト面では「YKS-SB7A」に軍配が上がるといったところでしょうか。

屋外設置対応赤外線LED投光器内蔵52万画素防犯カメラ WM-SB651HTL 製品仕様

イメージセンサー	1/3型 SONY 960H CCD
総画素数/有効画素数	1020（H）×508(V）NTSC 約52万画素 976（H）×494（V）NTSC 約48万画素
水平解像度	650TV本（カラー）、700TV本（モノクロ）
走査方式	2:1インターライン
同期方法	内部同期
S/N比	52dB
カメラ設定	OSD（オンスクリーンディスプレイ）設定メニュー表示
設定メニュー表示言語	英語
搭載レンズ	バリフォーカル・DCオートアイリス 焦点距離：2.8mm~12mm/F1.4
赤外線LED	14個最大照射距離約15m
最低被写体照度	0Lux※赤外線照射時
AGC オートゲインコントロール	OFF、Low（低）、MIDDLE（中）、HIGH（高）
ホワイトバランス	ATW（自動追尾調整）、AWB（自動調整） AWC→SET（プッシュ設定）、MANUAL（手動調整）※設定可
電子シャッター	AUTO（自動調整）、FLK（フリッカーレス 1/100秒）、 1/60秒~1/100000秒、×2秒~×256秒
PERSET 簡易セットアップ	INDOOR（屋内） OUTDOOR（屋外） LOWLIGHT（低照度） HALLWAY（廊下） LOBBY（ロビー） ELEVATOR（エレベーター）
SENSE UP感度アップ	OFF、AUTO（自動調整）
BLC逆光補正	OFF、BLC ※設定可
HSBLCハイライト軽減	OFF、HSBLC ※設定可
D-WDR デジタルワイドダイナミックレンジ	OFF、OUTDOOR（屋外）、INDOOR（屋内） ※各設定可
Smart-IR 赤外線光ハーレーション軽減	OFF、IR-WDR他 ※設定可
PRIVACY プライバシーマスク	OFF、ON ※合計8エリア設定可
DIS デジタルイメージスタビライザー	OFF、ON
NEG.IMAGE ポジ・ネガ反転表示	OFF、ON
撮影モード	AUTO（デイナイト撮影） ※設定可 COLOR（カラー固定撮影） B/W（モノクロ固定撮影） ※設定可
3D-DNR 3次元デジタルノイズリダクション	OFF、ON ※設定可
MIRROR ミラー（画像反転）表示	OFF、MIRROR（左右反転）、V-FLIP（上下反転）、 ROTATE（上下・左右同時反転）
D-ZOOM 電子ズーム	OFF、ON ※設定可
SMART-DZOOM 動体検知電子ズーム	OFF、ON ※設定可
DEFOG 霧画像補正表示	OFF、AUTO（自動調整）、MANUAL（手動調整） ※各設定可
DEFECT 白点検出補正表示	設定可
MOTION 動体検知画面表示	OFF、ON ※合計4エリア設定可
FREEZE 静止画表示	OFF、ON
タイトル文字表示	OFF、ON ※最大15文字設定可
画像調整	LCD、CRT、USER ※各設定可
映像出力	1.0Vp-p コンポジット信号 75Ω、BNC
電源	DC12V 最大250mA ※赤外線LED点灯時
動作温度環境	-10℃~+50℃
動作湿度環境	20％RH~80%RH
外形寸法/重量	74mm（W）×81mm（H）×118（214）mm（D）
同梱内容	WM-SB651HTL本体 サンシェード カメラブラケット（取り外し不可） 木ねじ×4 六角ネジ×4 ビデオテスト用ケーブル 六角レンチ DC12V-ACアダプター（ワイケー無線サービス品） 取扱説明書（保証書）
保証期間	1年間

※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。

屋外設置対応赤外線LED投光器内蔵52万画素防犯カメラ WM-SB651HTL オプション品のご案内

ケーブル 常設する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
