i-PRO SmartHD ネットワークディスクレコーダー WJ-NV300
※1 カメラ拡張キット(WJ-NVE30JW)により標準9chからを最大32chへ拡張可能。
※2 RAIDを組むには別売り増設ユニット(WJ-HDE400)が必要です。
i-PRO SmartHD ネットワークディスクレコーダー WJ-NV300 主な機能と特徴
- 高精細画像監視
・Full HD 画像(1920×1080)を最大32 台まで動画録画することができます。
また、QXGA画像(2048×1536)や60枚/秒の画像を録画することもできます。
・2つのHDMI モニター出力に対応し、録画画像やカメラのライブ画像を用途に応じて高精細に表示することができます。 - 簡単操作・簡単設定
・本機にマウス(付属品)を接続し、モニター画面を見ながら簡単に操作できます。
・簡単設定を実現した「らくらくスタート」により、パソコン(以下、PC)を使わずにネットワーク
カメラを自動認識し、ガイダンスに沿って設定することができます。
また、カレンダーやタイムラインを使って、録画画像を簡単に検索することができます。 - リアルタイム顔照合機能を搭載(オプション、別売り)
・事前に登録した人物の顔画像と、ライブ画像内の顔画像をリアルタイム照合し、結果を通知することで、来店者の確認や不審者を発見することができ、犯罪の未然防止を支援します。 - HDD 増設ユニット
・増設ユニット(WJ-HDE400、別売り)を2台接続することで、シングルモードでは最大20 台、RAID5モードまたはRAID6 モードでは最大18 台のHDD を使用した運用が可能です。
(増設ユニット用ハードディスクユニットは別売り) - SDHC/SD メモリーカードスロットとコピー端子を搭載
・録画されたカメラ画像をSDHC/SD メモリーカード(別売り)および市販の外付けHDD やUSB メモリーにコピーできます。コピーされた画像は、専用のビューワーソフトで再生、印刷、保存することが
できます。
高精細画像記録・フレームレート60ips対応
WJ-NV300はフルHD画像(1920×1080)を最大32台※1まで動画記録することができます。また、QXGA画像(2048×1536)や60枚/秒の画像を録画することもできます。2つのHDMIモニター出力に対応し、録画画像やカメラのライブ画像を用途に応じて高精細に表示することができます。(フレームレート:60ips対応/60fps対応カメラ接続時)
※1 カメラ拡張キット(WJ-NVE30JW)により標準9chを最大32chへ拡張可能。
標準9ch→16ch→24ch→32ch (各ステップごとにWJ-NVE30JWが必要です)
● ライブ専用サブモニター接続可(映像出力:HDMI/画像シーケンス動作機能付き)
● 全方位カメラの魚眼補正機能搭載、1chの魚眼映像を1画/4画PTZで表示可能。
● スマートフォンから映像確認可能、再エンコード配信機能による解像度指定に対応。
最大62TBのシステム構築が可能
増設ユニット(WJ-HDE400)を2台接続することで、シングルモードでは最大20台、RAID5/RAID6※3 モードでは最大18台のHDDを使用した運用が可能です。
●シングルモード使用時の最大容量 62 TB (本体:8 TB+増設ユニット:27 TB×2)
●RAID5モード使用時の最大容量 48TB (WJ-NV300R + 増設ユニット: 24TB×2)
●RAID6モード使用時の最大容量 42TB (WJ-NV300R + 増設ユニット: 21TB×2)
(最大容量の条件:増設ユニット(WJ-HDE400)1台あたり HDD( 3TB)×9 台組込み時)
※3 RAID=Redundant Arrays of Inexpensive Disks
シングルモード
本体および増設ユニットのHDDにカメラ画像・音声を記録するモード。
ミラーリングモード
本体の2台のHDDに同じカメラ画像・音声を二重に記録するモード。
交換したHDD にもう片方のHDDからデータをコピーすることが可能。(増設ユニットのHDDは使用不可。)
●HDD内蔵なしのRAID専用モデル(WJ-NV300R)をラインアップ
(RAIDを組むには別売りの増設ユニットWJ-HDE400が必要です)
簡単操作・簡単設定(PCレス)
WJ-NV300にマウス(付属品)を接続し、モニター画面を見ながら簡単に操作できます。
簡単設定を実現した「らくらくスタート」により、PCを使わずにカメラを自動認識し、ガイダンスに沿って設定することができます。また、カレンダーやタイムラインを使って録画画像を簡単に検索することもできます。
リアルタイム顔照合機能を搭載(オプション、別売)
WJ-NV300は事前に登録した人物の顔画像と、ライブ画像内の顔画像をリアルタイムに照合し、結果を通知することで、来店者の確認や不審者を発見することができ、犯罪の未然防止を支援します。
●ビジネスインテリジェンス拡張キット(WJ-NVF30JW)で顔照合、年齢性別判定・人数カウントに対応。
(カメラ入力1に対応)
SDHC/SDメモリーカードスロットとコピー端子搭載
WJ-NV300は録画されたカメラ画像をSDHC/SDメモリーカード(別売)および市販の外付けHDDやUSBメモリーにコピーできます。コピーされた画像は、専用のビューワーソフトで再生、印刷、保存することができます。

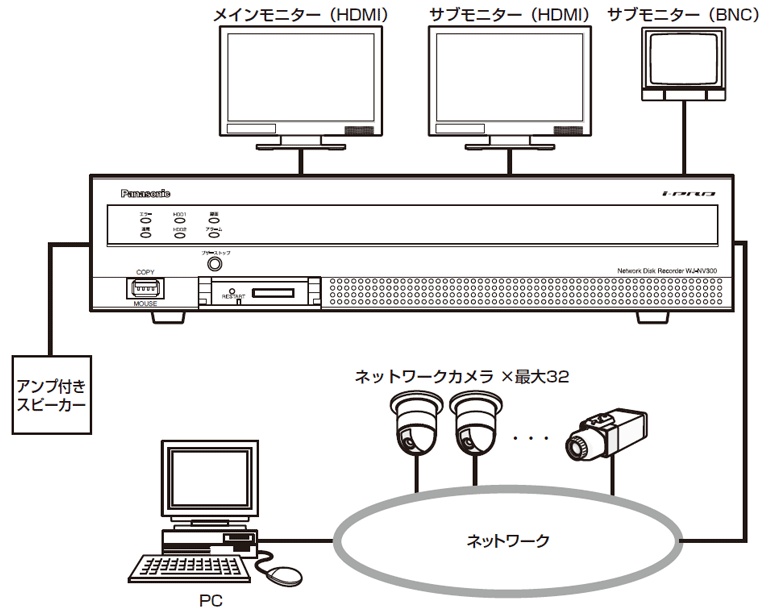

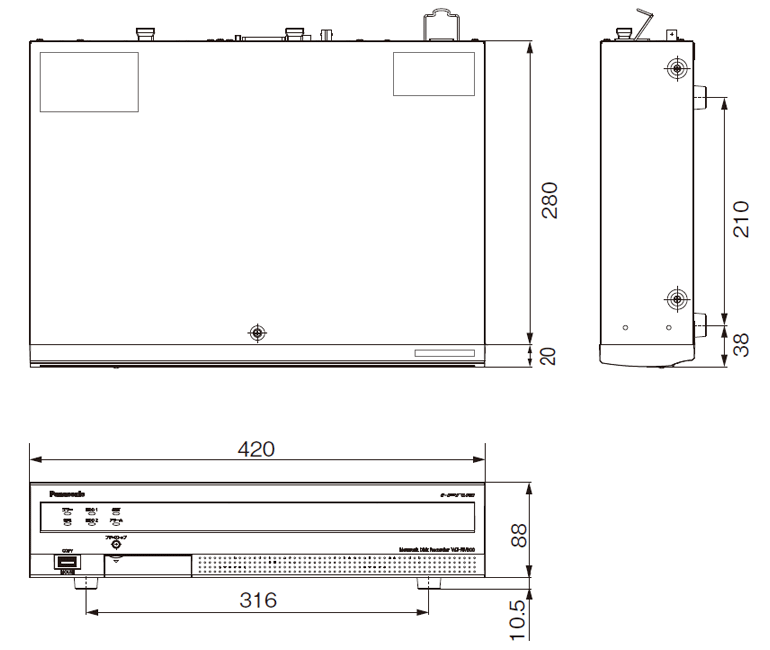

各部名称・寸法・システムイメージ
i-PRO SmartHD ネットワークディスクレコーダー WJ-NV300 製品仕様
基本仕様 | ||
---|---|---|
電源 | AC100 V 50 Hz/60 Hz | |
消費電力 | WJ-NV300/4 : 47W、 WJ-NV300/6 : 48W、 WJ-NV300/8 : 50W、 WJ-NV300R : 40W | |
使用温度範囲 | 本体 : +5 ℃~+45 ℃、マウス(付属品) : +5 ℃~+40 ℃ | |
使用湿度範囲 | WJ-NV300/4、WJ-NV300/6、WJ-NV300/8、WJ-NV300R : 5% ~ 90%(結露なきこと) | |
動作時許容高度 | 2000 m以下 | |
寸法 | 幅 420 mm 高さ 88 mm 奥行き 300 mm( ゴム足、突起部含まず) | |
質量 | WJ-NV300/4 約6.5 kg、 WJ-NV300/6 約6.6 kg、 WJ-NV300/8 約6.7 kg、 WJ-NV300R 約4.8 kg | |
仕上げ | 前面パネル ソリッドメタリック塗装、 上カバー ソリッドメタリック塗装 後面パネル 亜鉛メッキ処理 |
|
HDD | ||
HDD | WJ-NV300/4 HDD(2TB)×2、 WJ-NV300/6 HDD(3TB)×2 WJ-NV300/8 HDD(4TB)×2、 WJ-NV300R HDDなし |
|
入出力 | ||
映像 | 映像出力端子 | 1 V[p-p]/ 75 Ω、1系統(BNC) |
モニター (HDMI) 端子 |
HDMI、2系統(19ピン typeA端子) 1920×1080 p/60 Hz、 1920×1080 i/60 Hz、 1920×1080 p/50 Hz 1920×1080 i/50 Hz、 720×480 p/60 Hz、 720×576 p/50 Hz |
|
音声 | 音声出力端子 | -10 dBv 600 Ω、不平衡、1系統(RCAピン) |
その他 | マウス接続ポート | 1系統 |
コピーポート | 1系統 | |
アラーム/ コントロール 端子 |
1 ~ 9chアラーム入力※1、ネットワーク異常出力※2、アラーム復帰入力※1、 顔照合出力※2、HDD異常出力※2、カメラ異常出力※2、機器異常出力※2、 録画異常出力※2、時刻合わせ入力※1、アラーム出力※2、+5 V出力※3、(D-sub25ピン) |
|
ネットワークポート | 10BASE-T / 100BASE-TX / 1000BASE-T (RJ-45)、2系統 | |
対応プロトコル | HTTP、RTP、TCP/IP、UDP/IP、FTP(サーバー)、SMTP、NTP(サーバー、クライアント)、 DNS、DDNS、SNMP、POP3 |
|
推奨SDHC/SD カード (別売り) |
パナソニック株式会社製 SDHC / SDメモリーカード対応(miniSDカード、microSDカードには未対応) SDHCメモリーカード : 4 GB、8 GB、16 GB、32 GB SDメモリーカード : 256 MB、512 MB、1 GB、2 GB |
※1 メーク接点入力 50 kΩ、5 Vプルアップ
※2 オープンコレクタ出力 DC24 V-100 mA以内
※3 最大200 mA
●対応OSとブラウザ
■必要なPCの環境
PCで本機を操作するには以下の環境を持つPCを推奨します。
OS | Microsoft® Windows Vista® 日本語版、Microsoft® Windows® 7 日本語版※1、 Microsoft® Windows® 8.1 日本語版 |
---|---|
CPU | Intel® Core™ 2 Duo 2.66 GHz 以上 |
メモリー | 1 GB以上 |
画面 | 1024×768 ピクセル以上の解像度、True color 24 ビット以上 |
ウェブブラウザー | Windows® Internet Explorer® 10.0 32ビット 日本語版 Windows® Internet Explorer® 9.0 32ビット 日本語版 Windows® Internet Explorer® 8.0 32ビット 日本語版 Windows® Internet Explorer® 7.0 32ビット 日本語版 |
ネットワーク機能 | 10BASE-T、100BASE-TX、または1000BASE-T 1ポート |
サウンド機能 | サウンドカード(音声機能を使用する場合) |
その他 | CD-ROM ドライブ(各種取扱説明書(PDFファイル)を閲覧するため) DirectX® 9.0c 以上 Adobe® Reader®(各種取扱説明書(PDFファイル)を閲覧するため) |
▶ 注意事項
・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。
i-PRO SmartHD ネットワークディスクレコーダー WJ-NV300 オプション品のご案内
DG-ND400K増設ユニット<ラックマウント金具付> 型番:WJ-HDE400 本体希望小売価格:オープン価格 価格:お見積り品 ※出荷時はハードディスクユニットが搭載されていません。 別売ハードディスクユニットが必要です。 |
|
ハードディスクユニット 型番:WJ-HDU41M 本体希望小売価格:オープン価格 価格:お見積り品 増設ユニットWJ-HDE400専用のHDD容量1TBの ハードディスクユニット。 |
|
ハードディスクユニット 型番:WJ-HDU41N 本体希望小売価格:オープン価格 価格:お見積り品 増設ユニットWJ-HDE400専用のHDD容量2TBの ハードディスクユニット。 |
ハードディスクユニット 型番:WJ-HDU41Q 本体希望小売価格:オープン価格 価格:お見積り品 増設ユニットWJ-HDE400専用のHDD容量3TBの ハードディスクユニット。 |
