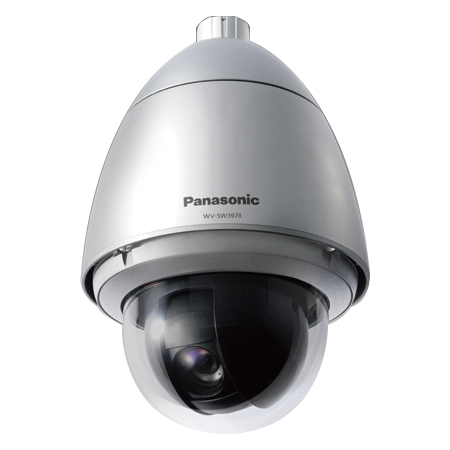

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397BJ の製品詳細

屋外ハウジング一体型
PTZ HDネットワークカメラ
高倍率ズーム＆高精度プリセット機能で広範囲を撮影

型番：WV-SW397BJ

希望小売価格：￥580,000(税抜)
価格：￥407,100(税込)

(購入数はカート内で設定して下さい)

→WV-SW397BJ 主な機能と特徴
→WV-SW397BJ 製品仕様
→WV-SW397BJ オプション品

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397BJ 主な機能と特徴

ネットワーク環境で高画質な高効率運用ができるトリプルエンコーディング

WV-SW397BJはH.264 : 2本のストリームとJPEG（MJPEG）を同時に出力できます。

※ H.264 ストリーム1 ： 1280×720 最大30 fps、 H.264 ストリーム2 ： 640×360 最大30 fps

パン・チルト・ズーム連動のスムーズな自動追尾※2 機能 / 新開発 「二重像低減」 機能搭載

WV-SW397BJは水平回転360°のエンドレス旋回（最大旋回速度300°/秒）、垂直回転-15°～195° （水平～真下～水平）の高精度パン・チルト機構を搭載しています。また、オートパン機能やパトロール機能の他、パン・チルト・ズームを連動させた自動追尾機能を実現。予め設定した監視エリア内に動きを検知すると、その被写体を自動的に追尾して撮影できます。また、新開発「二重像低減」機能を搭載。ズーム拡大撮影時に発生しやすい水平方向付近の映像の乱れ（二重像）を補正することで高い視認性を得ることが可能です。

※2 自動追尾撮影の精度は、設置場所の環境により異なります。事前の確認が必要です。

IP66※4 、Type 4（UL50）※5 適合、NEMA 4※6 準拠の適合の高い防じん性と防水性を確保。除湿素子も搭載。

WV-SW397BJは防塵・防水性能 JIS C 0920 保護等級 IP66※4 （IEC60529）、Type 4（UL50）※5 、NEMA 4※6 に準拠。高い防水性を確保した屋外設置対応可能なPTZカメラです。サンシールド構造や寒冷対応用ヒーター（内部温度10℃以下で動作）を搭載した一体型構造により、使用温度範囲も -50 ℃ ～ +55 ℃（ AC24 V または、指定PoE給電装置[インジェクター]使用時）を実現。

また、カメラ内部を低湿度に保つための除湿素子を内蔵しており、屋外の厳しい設置環境においても安定したカメラ動作を実現します。
除湿素子 ： カメラ内部の湿気を直接電気分解し除去するデバイス（素子）

※4 IP66 ：粉塵などに対して「耐塵（6）」、水に対して「暴噴流への保護（6）」がなされていることを示します。
※5 Type 4（UL50） ： ULの防水規格で4は等級を示します。
※6 NEMA ： National Electrical Manufacturers Association（米国）が制定している防じん・防水性能規格。

WV-SW397BJ 寸法図

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ「WV-SW397BJ」仕様書

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ「WV-SW397BJ」パンフレット(約574KB)

i-PRO SmartHD 屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397BJ 製品仕様

基本
電源※1		AC24V、PoE+（IEEE802.3at準拠）、または指定PoE給電装置（インジェクター）
消費電力※1		AC24V ： 3.5A / 約55W 指定PoE給電装置（インジェクター ： 60W） DC54V ： 約1.0 A / 約50 W PoE+ DC 54V ： 470mA ／約25W（クラス4機器）
使用環境		使用温度範囲 -50 ℃ ～ +55 ℃（AC24 V／指定PoE給電装置（インジェクター）使用時） -30 ℃ ～ +55 ℃（PoE+給電装置使用時） （電源投入時 ： -30℃ ～ +55 ℃） ※ 低温環境下ではカメラの内部温度を-10℃以上に保つため本機のヒーターで内部を暖めておりますので常時通電状態で使用してください。また、カメラの設置、起動は-30℃以上で行ってください。 使用湿度範囲 10% ～ 90%（結露しないこと）
保存環境		保存温度範囲 ： -50 ℃ ～ +70 ℃ / 保存湿度範囲 ： 10% ～ 95%（結露しないこと）
モニター出力（調整用）		VBS ： 1.0V［p-p］ / 75Ω、コンポジット信号、BNCプラグNTSCもしくはPAL出力可能（ソフトウェアから変更）
外部I / O端子		アラーム入力1 / カラー白黒切換入力、アラーム入力2 / アラーム出力、アラーム入力3 / AUX出力 各1端子
マイク / ライン入力		φ3.5 mmモノラルミニジャック　入力インピーダンス ： 約2 kΩ　不平衡
	マイク入力時	使用可能マイク ： プラグインパワー方式　供給電圧 ： 2.5 V±0.5V 推奨マイク入力感度 ： -48dB±3dB（0 dB=1V / Pa、1kHz）
	ライン入力時	入力レベル ： 約-10dBV
オーディオ出力		φ3.5mmステレオミニジャック（モノラル出力）　出力インピーダンス ： 約600Ω　不平衡 出力レベル ：-20dBV
防水性 ※2		防塵・防水性能 JIS C 0920 保護等級 IP66（IEC60529）、Type 4（UL50）、NEMA 4準拠
耐衝撃性		20J（IEC60068-2-75) / IK10（IEC 62262）準拠 ※断続的に振動が発生する場所への設置はできません。
ヒーター		内部温度 10℃以下で動作
寸法		（最大径）φ229 mm　（高さ）357 mm
質量		本体 ： 約4.4kg
仕上げ		本体 ： アルミダイカスト ナチュラルシルバー サンシールド ： ASA 樹脂 ナチュラルシルバー（※サンシールドは、取り外しできません。） ドームカバー部 ： ポリカーボネート樹脂クリア（親水コート ： SW397NJ ）
カメラ部
撮像素子		約1/3型 MOSセンサー
有効画素数		約240万画素
走査面積 / 走査方式		5.35mm（H） × 3.34mm（V） / プログレッシブ
最低照度 （※換算値）	カラー	0.1 lx（F1.6、オートスローシャッター ： Off（1 / 30 s）、AGC： High） 0.007 lx（F1.6、オートスローシャッター ： 最大16 / 30 s、AGC ： High）※
	白黒	0.013 lx（F1.6、オートスローシャッター ： Off（1 / 30 s）、AGC ： High） 0.001 lx（F1.6、オートスローシャッター ： 最大16 / 30 s、AGC ： High）※
スーパーダイナミック		On / Off
ダイナミックレンジ		52dB typ.（スーパーダイナミック：On時）
顔連動制御		On / Off
ゲイン（AGC）		On（High） / On（Mid） / On（Low） / Off
暗部補正		On / Off
逆光補正（BLC）		On / Off（スーパーダイナミック ： Off時のみ）
霧補正		On / Off（スーパーダイナミックおよび暗部補正がOff時のみ）
光量制御		屋外撮影 / フリッカレス（50Hz） / フリッカレス（60Hz） / 固定シャッター
シャッター速度		Off（1/30）、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
オートスローシャッター		Off（1/30s）、最大2/30s、最大4/30s、最大6/30s、最大10/30s、最大16/30s
カラー / 白黒切換		Off / On / Auto1(Normal) / Auto2（IR Light） / Auto3（SCC）
ホワイトバランス		ATW1 / ATW2 / AWC
デジタルノイズリダクション		High / Low
画揺れ補正		On / Off
プライバシーゾーン		塗潰し / モザイク / Off（ゾーン設定　最大32か所）
VIQS		On / Off（最大8か所）
二重像低減		On / Off
画面内文字表示		On / Off   最大20文字（アルファベット、カタカナ、数字、記号）
動作検知（VMD）		有効 / 無効、4エリア設定可能
イメージホールド		On / Off
レンズ部
ズーム比		30倍 / 45倍 HD EX光学ズーム（画像解像度1280×720時）
デジタルズーム		12倍（最大1080倍、EX光学ズーム、画像解像度640×360時）
焦点距離（f）		4.3mm～129.0mm
最大口径比（F）		1：1.6（WIDE）～4.7（TELE）
フォーカス/絞り範囲		2.0 m～∞ / F1.6（WIDE）～Close
画角		［16 ：9 モード］ 水平 2.6°（TELE） ～ 63°（WIDE）、垂直 1.5°（TELE） ～ 37°（WIDE） ［4 ： 3モード］ 水平 1.9°（TELE） ～ 46°（WIDE）、垂直 1.5°（TELE） ～ 37°（WIDE）
回転台部
水平回転範囲		360° エンドレス旋回
水平回転速度		マニュアル ： 約0.065°/s ～ 120°/s　　　プリセット ： 最大約300°/s
垂直回転範囲		動作範囲： -15°～ 195°（水平～真下～水平）　推奨範囲※3 ：0°～ 180° チルト範囲指定 ： 10° / 5° / 3° / 0°※4 / -3°※4 / -5°※4 / -10°※4 / -15°※4で指定可能
垂直回転速度		マニュアル ： 約0.065°/s ～ 120°/s　プリセット ： 最大約300°/s
プリセットポジション数		256か所
オートモード		自動追尾 / オートパン / プリセットシーケンス / 360°マップショット / パトロール
セルフリターン時間		10秒 / 20秒 / 30秒 / 1分 / 2分 / 3分 / 5分 / 10分 / 20分 / 30分 / 60分
マップショット		360°マップショット / プリセットマップショット
ネットワーク部
ネットワーク		10BASE-T / 100BASE-TX、RJ45コネクター
画像解像度 H.264 JPEG（MJPEG）		●アスペクト比 ［16 : 9］ 1280×720 / 640×360 / 320×180　最大30 fps ●アスペクト比［ 4 : 3］ 1280×960 / 800×600 / VGA / QVGA　最大30 fps
画像圧縮方式 H.264 ※5		画質選択： 動き優先 / 標準 / 画質優先 配信方式： ユニキャスト / マルチキャスト ビットレート： （固定ビットレート / 可変ビットレート / ベストエフォート配信 / アドバンスド可変ビットレート） 64 kbps / 128 kbps / 256 kbps / 384 kbps / 512 kbps / 768 kbps / 1024 kbps / 1536 kbps / 2048 kbps / 3072 kbps / 4096 kbps / 6144 kbps / 8192 kbps / 10240 kbps / 12288 kbps / 14336 kbps （フレームレート指定） 1 fps / 3 fps / 5 fps / 7.5 fps / 10 fps / 12 fps / 15 fps / 20 fps / 30 fps
	JPEG （MJPEG）	画質選択 ： 0最高画質 / 1高画質 / 2 / 3 / 4 / 5標準 / 6 / 7 / 8 / 9低画質（0～9の10段階） 配信方式： PULL／PUSH 画像更新速度 : 0.1fps ～ 30fps（JPEGとH.264同時動作時のJPEGフレームレートは制限あり）
音声圧縮方式		G.726（ADPCM）32 kbps / 16 kbps、G.711 64 kbps、AAC-LC※6
配信量制御		制限なし / 64 kbps / 128 kbps / 256 kbps / 384 kbps / 512 kbps / 768 kbps / 1024 kbps / 2048 kbps / 4096 kbps / 8192 kbps
対応プロトコル		IPv6： TCP / IP、UDP / IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTSP、RTP、RTP / RTCP、 MLD、ICMP、ARP IPv4： TCP / IP、UDP / IP、HTTP、HTTPS、RTSP、RTP、RTP / RTCP、FTP、SMTP、DHCP、DNS、DDNS、 NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数		14（カメラへ同時接続できるセッション数）※ 条件による
FTPクライアント		アラーム画像送信、FTP定期送信（FTP定期送信失敗時、SDXC / SDHC / SDメモリーカードにバックアップ可能）
マルチスクリーン		同時に16台のカメラの画像を表示（自カメラ含む）
推奨SDXC / SDHC / SD メモリーカード （別売り）※7		パナソニック株式会社製（業務用SDメモリーカード） SDXCメモリーカード ： 64GB、128GB SDHCメモリーカード ： 4GB、8GB、16GB、32GB SDメモリーカード ： 2GB （miniSDカード、microSDカードは除く）
携帯電話対応		NTTドコモ、au（KDDI）、SoftBank　JPEG画像表示、パン・チルト・ズーム・フォーカス制御、AUX制御（アクセスレベルによる）
携帯端末対応		iPad、iPhone、iPod touch（iOS 4.2.1以降）、AndroidTM端末 最新情報はこちら

※1 本機の電源に関する情報については、サポートウェブサイト を参照してください。
※2 取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
※3 推奨範囲は画面が欠けずにご使用になれる目安です。これ以上レンズを上へ向けた場合は、 画面が一部隠れる場合があります。
※4 0°/ -3°/ -5°/ -10°/ -15°に設定した場合、カメラを水平以上に向けると、ハウジングにより隠れる部分が増えます。「チルト範囲設定」を「-15°」に設定した場合、隠れる範囲は約半分になります。
※5 独立に2ストリーム分の配信設定が可能です。
※6 SDメモリーカードへの録音は、AAC-LC（Advanced Audio Coding - Low Complexity）のみ使用します。
※7 最新の動作確認済みSD / SDHC / SDXCメモリーカード情報などは、サポートウェブサイト 参照してください。

対応OS	Microsoft® Windows® 8.1　日本語版 Microsoft® Windows® 8　日本語版 Microsoft® Windows® 7　日本語版 Microsoft® Windows Vista®　日本語版
対応ブラウザー	Windows® Internet Explorer® 11　32ビット　日本語版 Windows® Internet Explorer® 10　32ビット 日本語版 Windows® Internet Explorer® 9　32ビット 日本語版 Windows® Internet Explorer® 8　32ビット 日本語版 Windows® Internet Explorer® 7　32ビット 日本語版

●最新情報はこちら

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品は受注生産品となります。また、オプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

屋外ハウジング一体型PTZ HDネットワークカメラ WV-SW397BJ オプション品のご案内

	天井吊り下げ金具　型番：WV-Q121B 本体希望小売価格：￥35,000(税抜)　価格：￥24,500(税込) （購入数はカート内で設定してください） 天井吊り下げ金具です。天井吊り下げ設置時に使用します。
	カメラ壁取付金具　型番：WV-Q122A 本体希望小売価格：￥35,000(税抜)　価格：￥24,500(税込) （購入数はカート内で設定してください） 壁面取付金具です。壁面への設置時に使用します。
	パイプ取付金具　型番：WV-Q123 本体希望小売価格：￥12,000(税抜)　価格：￥8,400(税込) （購入数はカート内で設定してください） パイプ取付金具です。パイプへの取付時に使用します。
	CCTV24 Vアダプター　型番：WV-7390 本体希望小売価格：￥24,500(税抜)　価格：￥17,100(税込) （購入数はカート内で設定してください） PoEを使用しない場合は、専用のAC24Vアダプターを使用します。
	ネットワークビデオレコーダー(NVR) NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
