i-PRO EXTREME ネットワークディスクレコーダー WJ-NX200の製品詳細

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX200

WJ-NX200 i-PRO EXTREME ネットワークディスクレコーダー

i-PRO EXTREME ネットワークディスクレコーダー
H.265対応/最大24台/高速コピー対応

→WJ-NX200 主な機能と特徴
→WJ-NX200 製品仕様
→WJ-NX200 オプション品
型番 搭載 HDD 初期CH数/
最大CH数
DVDドライブ/
HDDの冗長化
希望小売価格 価格
(税込)

WJ-NX200/05

500GB×1 4ch / 24ch - / - オープン価格 ¥196,000

WJ-NX200/2

2TB(1TB×2) 4ch / 24ch - / ミラーリングモード オープン価格 ¥315,000

WJ-NX200/4

4TB(2TB×2) 4ch / 24ch - / ミラーリングモード オープン価格 ¥387,000

WJ-NX200/6

6TB(3TB×2) 4ch / 24ch - / ミラーリングモード オープン価格 ¥458,000

WJ-NX200V1

1TB×1 4ch / 24ch DVD-R、+R / - オープン価格 ¥285,000

WJ-NX200V2

2TB×1 4ch / 24ch DVD-R、+R / - オープン価格 ¥356,000

WJ-NXE20JW(別売カメラ拡張キット)
ライセンスを追加することで9台、12台、16台、24台とカメラを追加することができます。

オープン価格 ¥71,000

WJ-NXE21JW(別売カメラ拡張キット)
ライセンスを追加することで標準4chから24chに拡張可能

オープン価格 ¥285,000

WJ-NXF02JW(別売ビジネスインテリジェンス拡張キット)
顔照合・統計処理2ch拡張ライセンス

オープン価格 ¥110,000

※本体の2台のHDDでミラーリングモードが使用できます。
●WJ-NX200シリーズは、RAID5/6等には対応しておりません。また、増設ユニットは使用できません。

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX200 主な機能と特徴

最大24台対応 ネットワークディスクレコーダー WJ-NX200

WJ-NX200は最大24台のネットワークカメラの画像と音声をハードディスクに記録することができるネットワークディスクレコーダーです。

カメラの接続台数は、カメラ拡張キット(WJ-NXE20JW : 別売により、9台、12台、16台、24台)で、標準の4台から24台まで増設することができます。

4K画像(3840×2160)を最大24台まで動画記録することができます。2つのHDMI モニター出力に対応し、録画画像やカメラのライブ画像を用途に応じて高精細に表示することができます。

(別売)ビジネスインテリジェンス拡張キット(WJ-NXF02JW)のライセンス登録により、顔照合機能が利用できます。(カメラ入力1、2に対応)

高精細映像監視

WJ-NX200は4K 画像(3840×2160)を最大24台まで動画記録することができます。
2つのHDMI モニター出力に対応し、録画画像やカメラのライブ画像を用途に応じて高精細に表示することができます。

簡単操作・簡単設定(PCレス※)

WJ-NX200に付属のマウスを接続し、モニター画面を見ながら簡単に操作できます。
かんたん設定を実現した「らくらくスタート」により、パソコンを使わずにネットワークカメラを自動認識し、ガイダンスに沿って設定することができます。
また、カレンダーやタイムライン、サムネイルサーチを使った、かんたん検索が可能です。

※ 操作や設定の内容によっては、パソコンが必要になります。

WJ-NX200 簡単操作・簡単設定

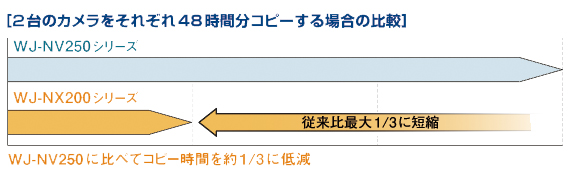

高速コピーにより作業拘束時間を低減

WJ-NX200は新プラットフォームの採用でUSBメモリーへのデータコピーの高速化を実現

・H.265のスマートコーディング(超圧縮)によりデータ量を最大50%に低減。
・独自ファイルシステムにより高効率なシーケンシャル・アクセスで高速化。

WJ-NX200 高速コピーにより作業拘束時間を低減

セキュリティの脅威から機器や映像データを守るセキュア機能対応

WJ-NX200にセキュア拡張キット(別売)のライセンスを登録することにより、既にセキュア機能対応済みのパナソニックネットワークカメラ※と組み合わせて、システムとしてのセキュア性を確保可能です。

・Symantec社の電子証明書を使ったSSL通信により、通信経路での覗き見を防止。
・データ暗号化により、意図せず持ち出された映像を閲覧不能化。

Symantec Device Certificate
セキュア拡張キット[オプション]
WJ-NXS01JW(カメラ1台)
WJ-NXS04JW(カメラ4台)
WJ-NXS16JW(カメラ16台)
WJ-NXS32JW(カメラ32台)
各オープン価格

※対応機種について詳しくはメーカーサポート情報をご参照ください。

リアルタイム顔照合機能を搭載(オプション、別売)

WJ-NX200は事前に登録した人物の顔画像と、ライブ画像内の顔画像をリアルタイムに照合し、結果を通知することで、来店者の確認や不審者を発見することができ、犯罪の未然防止を支援します。

・ビジネスインテリジェンス拡張キットで顔照合、年齢性別判定・人数カウントに対応。(カメラ入力1、2に対応)

キー管理システムを採用

WJ-NX200は、キー管理システムを採用しております。レコーダーの起動・初期設定には、必ず“解除キー番号”が必要となりますので事前に取得ください。

ご使用前に解除キー番号の登録が必要となります。WJ-NX200に付属の起動情報案内カードに記載されている方法に従って解除キー番号を取得し登録をお願いします。
解除キー番号を登録しないと、カメラ拡張(別売)、セキュア拡張キット(別売)などの解除キー番号が登録できません。また、画面に登録を促すメッセージが表示されます。

WJ-NX200 システム構成図(イラストはWJ-NX200V1です)

WJ-NX200 システム構成図

WJ-NX200 前面/背面パネル(イラストはWJ-NX200V1です)

WJ-NX200 システム構成図

WJ-NX200 寸法図(イラストはWJ-NX200V1です)

WJ-NX200 寸法図

i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX200」仕様書 i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX200」仕様書

i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX200」パンフレット i-PRO EXTREME ネットワークディスクレコーダー「WJ-NX200」パンフレット

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX200 製品仕様

基本仕様
電源 AC100 V 50 Hz/60 Hz
消費電力 WJ-NX200/05:49 W(98 VA)、 WJ-NX200/2:52 W(101 VA)、 WJ-NX200/4:56 W(126 VA)、 WJ-NX200/6:56 W(126 VA)、 WJ-NX200V1:52 W(101 VA)、 WJ-NX200V2:56 W(126 VA)
使用温度範囲 (本体)+5 ℃ ~ +45 ℃、(付属マウス)+5 ℃ ~ +40 ℃
使用湿度範囲 WJ-NX200/05、 WJ-NX200/2、 WJ-NX200/4、 WJ-NX200/6 : 5% ~ 90%(結露しないこと)
WJ-NX200V1、 WJ-NX200V2 : 10% ~ 80%(結露しないこと)
動作時許容高度 2000 m 以下
録画圧縮方式 H.265、 H.264※1、 JPEG
寸法 [幅]420 mm [ 高さ]88 mm [ 奥行き]300 mm (ラックマウント金具から280 mm)(ゴム足、突起部含まず)
質量 WJ-NX200/05 約5.3 kg、 WJ-NX200/2 約6.2 kg、 WJ-NX200/4 約6.6 kg、
WJ-NX200/6 約6.6 kg、 WJ-NX200V1 約5.6 kg、 WJ-NX200V2 約5.8 kg
仕上げ 前面パネル :ソリッドメタリック塗装、樹脂
上カバー : ソリッドメタリック塗装、亜鉛メッキ処理鋼板
後面パネル : 亜鉛メッキ処理鋼板
HDD / DVD(DVDはDVDドライブ搭載モデルのみ)
HDD/DVD WJ-NX200/05 HDD(500 GB)×1
WJ-NX200/2  HDD(1 TB)×2
WJ-NX200/4  HDD(2 TB)×2
WJ-NX200/6  HDD(3 TB)×2
WJ-NX200V1  HDD(1 TB)×1/DVDドライブ×1
WJ-NX200V2  HDD(2 TB)×1/DVDドライブ×1
DVD対応ディスク DVD-R、+R (未対応ディスク: DVD-R DL、+R DL、DVD-R for Autdoring、8 cm ディスク)
入出力
映像出力端子 1 V[p-p]/ 75 Ω、1系統(BNC)
モニター端子 HDMI、2系統(19ピン typeA 端子)
 メインモニター
  3840×2160 (4K) p/30 Hz、 3840×2160 (4K) p/25 Hz、 1920×1080 p/60 Hz、
  1920×1080 i /60 Hz、 1920×1080 p/50 Hz、 1920×1080 i /50 Hz
 サブモニター
  1920×1080 p/60 Hz、 1920×1080 i /60 Hz、 1920×1080 p/50 Hz、1920×1080 i /50 Hz
音声出力端子 - 10 dBv 600 Ω、不平衡、1系統(RCAピン)
マウス接続ポート 高速シリアルインターフェース、USB2.0 2系統
コピーポート 高速シリアルインターフェース、USB3.0 2系統
アラーム/コントロール端子A 1 ~ 9chアラーム入力※2、 アラーム出力※3、 (端子台プラグ(11 列)) 1 個
アラーム/コントロール端子B ネットワーク異常出力※3、 アラーム復帰入力※2、 緊急録画入力※2、 HDD 異常/録画異常出力※3、 カメラ異常出力※3、 機器異常出力※3、 顔照合出力※3、 時刻合わせ入出力※2、※3、 +5 V 出力※4(端子台プラグ(10 列))1 個
ネットワークポート(カメラ/PC) 10BASE-T / 100BASE-TX / 1000BASE-T (RJ45)、 1系統
ネットワークポート(PC) 10BASE-T / 100BASE-TX / 1000BASE-T (RJ45)、 1系統
対応プロトコル HTTP、 HTTPS、 RTP、 RTSP、 TCP/IP、 UDP/IP、 FTP(サーバー)、 SMTP、 NTP(サーバー、クライアント)、 DNS、 SNMP、 POP3
RBSS チャンネル数 WJ-NX200/05 : 16ch、WJ-NX200/05以外のシリーズ : 24ch
RBSS 高画質チャンネル数 WJ-NX200シリーズ : 4ch

※1 WJ-NX200に接続したH.264カメラの映像をH.265で録画することはできません。
※2 無電圧メーク接点入力 3.3 V プルアップ 約23 kΩ
※3 オープンコレクタ出力、最大DC 24 V -200 mA
※4 +5 V ±0.5 V 最大200 mA

●対応OSとブラウザ
■必要なPCの環境
PCでWJ-NX200を操作するには以下の環境を持つPCを推奨します。
対応OS Microsoft® Windows® 7 日本語版
Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 10 日本語版
※Windows® XP互換モードでは使用できません。
ウェブブラウザー Windows® Internet Explorer® 11 32ビット 日本語版
CPU Intel® CoreTM i7-860以上
メモリー 4 GB以上
画面 1024×768ピクセル以上の解像度、True color 24ビット以上
ネットワーク機能 10BASE-T、100BASE-TX、または1000BASE-T 1ポート
サウンド機能 サウンドカード(音声機能を使用する場合)
その他 CD-ROMドライブ(各種取扱説明書(PDFファイル)を閲覧するため)
DirectX® 9.0c以上
Adobe® Reader®(各種取扱説明書(PDFファイル)を閲覧するため)

※最新情報はメーカーページをご確認下さい。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO EXTREME ネットワークディスクレコーダー WJ-NX200 オプション品のご案内

WV-Q202 ラックマウント金具 ラックマウント金具
型番:WV-Q202

希望小売価格:オープン価格 価格:¥5,060(税込)
カートに入れる(購入数はカート内で設定してください)
WJ-NX200シリーズ用ラックマウント金具です。
