パン・チルト対応広角レンズ搭無線LAN対応載屋外用HDネットワークカメラ BB-SW174W

BB-SW174W パン・チルト対応広角レンズ搭無線LAN対応載屋外用HDネットワークカメラ

パン・チルト対応広角レンズ搭載無線LAN対応
屋外用HDネットワークカメラ
H.264採用800×600で30fpsのモニタリングを実現！

型番：BB-SW174W

価格：￥94,500(税込)
※販売終了しました。ありがとうございます。

→BB-SW174W 主な機能と特徴
→BB-SW174W 製品仕様
→BB-SW174W オプション品

パン・チルト対応広角レンズ搭載無線LAN対応載屋外用HDネットワークカメラ BB-SW174W 主な機能と特徴

HDクオリティの画像を30fpsで実現

BB-SW174W 800 x 600の画像を30fpsで実現

BB-SW174Wは1,280 x 960 (4:3)、1,280 x 720(16:9)で30fpsのモニタリングを実現します。H.264 x 2、JPEG x 1のトリプルエンコーディングにより、レコーダーへの録画映像とライブ映像をそれぞれ別のフレームレートで配信できるなど、より効率的なモニタリング監視を実現します。

H.264、JPEG通信

BB-SW174Wは着実に記録・モニタリング可能なJPEG方式に加え、圧縮率の高いH.264方式にも対応。利用目的に応じたモニタリングができます。また、2種類の通信方式を同時に使用することも可能※1です。画像更新速度もH.264の1280×960ドットで最大30枚/秒と動きのある被写体も高画質で滑らかな画像でモニタリングすることができます。

H.264、JPEG通信

※1 携帯電話ではJPEGのみのモニタリングとなります。また、カメラの音声機能は使用できません。

ビジュアル契約について
BB-HCA8
別売品：H.264 ユーザーライセンス
価格：￥1,260(税込)
複数台のパソコンでH.264の動画を見る場合は、
オプションのH.264ユーザーライセンス（品番：BB-HCA8）が必要です。

パン・チルト機能、広角レンズを搭載

BB-SW174Wは広角レンズ（水平 85°)とパン・チルト機構により、1台のカメラで広い範囲をモニタリングすることができます。パソコンやスマートフォンからの操作でレンズの向きを変えることができ、設置時の向きの調整も簡単に行えます。

パン・チルト機能、広角レンズを搭載

ワイドダイナミックレンジ＋顔検出

BB-SW174Wはワイドダイナミックレンジ機能により、照度差のある被写体でも、明るさを補正し、自然な画像で撮影できます。また、顔検出機能と組み合わせることで、人物の顔が暗くて見えにくい場合などでも、画像の顔部分を明るく見やすく補正することができます。

スマートフォンからのモニタリング

BB-SW174Wはパソコン、携帯電話、カーナビ（Stradaの指定機種）に加え、スマートフォンからのモニタリングにも対応。必要な時にモニタリングを行える環境を拡大。

スマートフォンからのモニタリング

※※ スマートフォンからのアクセスには、カメラのアドレスの末尾に /cam をつけてアクセスします。 http:// カメラのアドレス/cam
※ 対応機種情報や制約事項については、Panasonicネットワークカメラサポートサイトを参照ください。

音声双方向機能

BB-SW174Wは音声モニタリングに加えて遠隔地に音声を送信することが可能。
双方向で音声のやりとりをすることができます。

音声双方向機能

※ パソコンから利用できる機能です。携帯電話からは使用できません。

プリセットマップショット

BB-SW174Wはあらかじめ登録したプリセットポジション８ヶ所を、番号の小さいほうから順番に８枚の画像で別ウインドウにサムネイル表示します。画像をクリックすると、カメラの向きがその位置に移動し、ライブ画像を表示することができます。

プリセットマップショット

マルチカメラ対応

BB-SW174Wは最大16台のカメラ画像モニタリングを同時に行うことができます。

マルチカメラ対応

※ マルチカメラ表示には、ビューアソフト(BB-HNP17無償版)が必要です。下記URLからダウンロードできます。
http://panasonic.biz/netsys/netwkcam/support/download/

簡易白黒切換機能

BB-SW174Wはカメラの周囲の明るさ（照度）が約4 lx以下 (ST165) ／約2 lx以下(ST162) で白黒画像に切り換えます。自動で切換を行う事で、暗い場所でもよりモニタリングしやすい画像を提供します。自動切換え機能の有効/無効を設定することもできます。

プライバシーゾーン

BB-SW174Wは撮影場所（画像）の中に表示したくない部分がある場合、その部分をプライバシーゾーンとして表示しないように設定できます。プライバシーゾーンは2か所まで設定できます。

プライバシーゾーン

※ カメラの向き（特にチルト角度45 °～90 °）や倍率によっては隠したい場所が見えてしまうことがあります。必ず設定後に確認してください。

動作、アラーム検知機能

BB-SW174Wは画面上で予め設定されたエリアで動きを検知したり、外部インターフェイスに接続されたセンサーなどが検知を行うと、下記の動作を行うことが出来ます。

1.ライブ画ページに［アラーム発生通知］ボタンを表示するる
2.アラーム出力端子に接続された機器にアラームを通知する
3.SDメモリーカードに画像を保存する
4.画像を自動的にサーバーへ送信する(ftp)
5.Eメールでアラーム発生を通知する
6.指定したIPアドレスにアラームが発生したことを通知する（独自アラーム通知）

ftp転送機能

BB-SW174Wはカメラが撮影した画像をftpでサーバーに転送することができます。

・アラーム発生時に画像を送信する（アラーム画像送信）
・指定した時間間隔で画像を送信する（定期送信）
・定期送信に失敗した画像をSDメモリーカードへ保存する

アラーム連動機能（独自アラーム通知）

BB-SW174Wは1台のカメラが、アラームや動作件検知をすると、他のカメラに通知（独自アラーム）を行います。複数のカメラを組み合わせることで、死角のない効率的なマルチアングル撮影を実現します。

アラーム連動機能（独自アラーム通知）

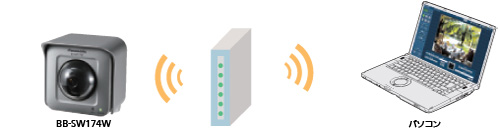

無線LAN（IEEE802.11n/b/g対応）

BB-SW174WはIEEE 802.11n/b/gの無線LAN機能を搭載しています。これにより、これまでネットワークケーブルの配線が困難なため設置ができなかった場所にも設置が可能となり、活用の範囲が広がります。また、WPS（Wi-Fi Protected Setup）機能にも対応しています。

無線LAN（IEEE802.11n対応）

※アクセスポイントなど中継機器を介してパソコンとの無線ＬＡＮによる通信が可能です。
※無線LANで接続する場合、H.264やより低解像度の画像を選択するなど、回線上のデータ量を少なくすることにより、画像再生がよりスムーズになります。

防水対応注2で、屋外にも設置可能

BB-SW174Wは屋外設置のための特別なハウジング装備を用意しなくても、家屋、店舗の外壁など、屋外にそのまま設置することができます。様々な場所への設置が可能となり、活用範囲が大幅に広がります。

注2　JIS　C0920準拠　IP55相当　防塵・防噴流型
※強い台風など異常な風雨の被害を軽減するため、軒下への設置を推奨します。
※取付工事は防水工事技術を有する販売店により正しく実施する必要があります。
※海岸の近くや直接潮風があたる場所、温泉地の硫黄環境への設置は避けてください。
（塩害などにより製品寿命が短くなることがあります。）

PoE受電部内蔵

BB-SW174WはPoE（Power over Ethernet）の受電部分を内蔵しています。IEEE802.3af対応のPoE給電装置などと組み合わせて使用することで、イーサネットケーブルを介してネットワークカメラに電力を供給することができます。これにより、天井設置など電源工事が困難な場所にも設置することが可能となり、設置範囲が広がります。

PoE受電部内蔵

IPv4、IPv6 デュアルスタック対応

IPv6 Ready Logo 注3

BB-SW174Wは次世代プロトコルであるIPv6に対応注1することにより、「無限に近いグローバルアドレス注2」を使うことができます。IPv4/IPv6デュアルスタック対応により、現時点ではIPv4で使用して、将来的にIPv6に移行することも可能です。

注1 Panasonic独自開発のIPv6対応プロトコルスタックを採用。IPv6でインターネットに接続するには、プロバイダーとIPv6に対応したサービスに加入する必要があります。「IPv6 over IPv4トンネル接続」または「IPv4／IPv6デュアル接続」サービスに加入してください。 IPv4接続のないIPv6のみの環境ではCD-ROMによるかんたん設定・みえますねっとサービス機能を使用できません。
注2 インターネット上で必ず一意に特定できるよう、ユーザーごとに重なり合わないように割り振られるIPアドレス。
注3 IPv6普及促進団体であるIPv6 Forumが中心となり設立した団体「IPv6 ReadyLogo Committee」が発行するロゴマーク。

ＳＳＬによるデータ暗号化に対応

BB-SW174WはＳＳＬによるデータ暗号化に対応しています。ネットワーク上を流れるネットワークカメラの画像データなどを暗号化することで、第三者によるネットワーク上からの盗み見、盗聴に対する対策を行うことができ、セキュリティの向上が図れます。クレジットカード番号などの送信にも使用されているＳＳＬに対応することで、より簡単にセキュリティ対応が図れます。

ＳＳＬによるデータ暗号化に対応

カーナビ(Panasonic Strada)連携機能

BB-SW174Wはこれまでのパソコン、携帯電話に加え、PanasonicのカーナビゲーションシステムストラーダからもBluetooth対応携帯電話機を介してネットワークカメラの画像を確認できます。車の中からもカーナビの画面を使用してネットワークカメラを設置した場所をモニタリングする事ができます。

カーナビ(Panasonic Strada)連携機能

※ 連携機能：連携可能なカーナビゲーションシステムの機種は、パナソニック製カーナビゲーションシステム「ストラーダ」HDDカーナビステーションの CN-HX1000D、CN-HW1000D、CN-HW830D、CN-HW880D、CN-HX900D、 CN-HX3000D、 CN-HX910D、 CN-HW890D、 CN-L800SED、CN-L800STDです。
※ ご利用いただくにはBluetooth対応携帯電話機や情報端末が必要です。また、ご利用の際には通信料が発生します。
※ ご利用いただくには「みえますねっと（有料）」サービスへの加入をお勧めします。固定のグローバルIPアドレスをお使いの場合には不要です。
※ 確認出来る画像は静止画です。

「みえますねっとPRO」対応

BB-SW174Wはクラウド型サービス「みえますねっとPRO」に対応しています。みえますねっとPROは、ダイナミックDNSサービス機能、機器状態監視機能、簡易センサーお知らせサービスなどをクラウドサービスを使って提供します。クラウドを活用することで、モニタリングやセキュリティ管理をより容易に実現することができます。

※ みえますねっとPRO に関する情報は、下記URLをご参照ください。参照ウェブサイト
URL：http://panasonic.biz/miemasu/pro/index.html
※ 推奨ブラウザはMicrosoft® Internet Explore® 7.0及び8.0です。Internet Explore® 6.0では動作しません。

ダイナミックDNSサービス
ネットワークカメラやレコーダーに、分かりやすい名前をつけ、インターネットからのアクセスを容易にします。リアルタイムな動画を、パソコンから確認することができます。

機器状態監視機能
ネットワークカメラやレコーダーからの信号が20分以上途絶えた場合、何か異常が起こっている可能性を管理者にメールで通知します。課題発生を直ぐに認識することができ、システムのダウンタイムを抑えることができます。

簡易センサー録画機能
レコーダーや録画ソフトウェアを導入することなく、クラウド上のサービスとしてカメラセンサーに連動した録画サービスを提供します。録画された映像は、ネットワークを通じてパソコンから検索、表示を行うことができます。

「みえますねっと」サービス対応

Panasonic推奨の「みえますねっと」サービス注1に対応しています。このサービスを利用することにより、ネットワークカメラ用に固定のグローバルアドレス注2を取得しなくても、インターネット経由で遠隔地から、カメラの画像をモニタリングすることができます。また、このサービスでは、覚えやすいお好みの名前（ドメイン名の一部）をカメラに付ける注3ことができるため、お好みの名前で簡単にカメラにアクセスすることができます。

注1 Panasonic推奨のダイナミックＤＮＳサービス。
参照ウェブサイト URL： http://panasonic.co.jp/pns/miemasunet/mnet/
注2 インターネット上で必ず一意に特定できるよう、ユーザーごとに重なり合わないように割り振られるＩＰアドレス。
注3 重複しない限り、「○○…○.miemasu.net」の○○…○部分の名前を付けることができます。

ユーザー指定ダイナミックＤＮＳサービスについて
・Panasonicでは、みえますねっとサービス以外のダイナミックＤＮＳサービスに関する動作確認や動作保証は一切行っていません。したがって、みえますねっとサービス以外のダイナミックＤＮＳサービスの利用により、お客様に何らかの障害や損害が発生したとしても、Panasonicでは責任を負いかねます。
・みえますねっとサービス以外のダイナミックＤＮＳサービスの選定・設定に関するお問い合せは、当該サービスの提供事業者にお願い致します。

▲PAGE TOP

パン・チルト対応広角レンズ搭載無線LAN対応載屋外用HDネットワークカメラ BB-SW174W 製品仕様

基本
電源	DC12V
消費電力	DC12V ：510 mA、約6.1W
使用温度範囲	-20 ℃　～　+50 ℃
使用湿度範囲	90 ％以下（結露しないこと）
モニター出力（画角調整用）	VBS ： 1.0 V［P-P］／75 Ω、コンポジット信号、 Φ3.5 mmミニジャック（モノラル）
外部入出力端子	アラーム入力１、アラーム入力2／アラーム出力、アラーム入力3／AUX出力　GND、+12V
マイク／ライン入力	Φ3.5 ｍｍモノラルミニジャック、入力インピーダンス：約2.2 kΩ マイク入力時／使用可能マイク：プラグインパワー方式、供給電圧：3.3 V±0.5 V ライン入力時／入力レベル：約－10 dBV
オーディオ出力	Φ3.5 mmステレオミニジャック（モノラル出力）出力インピーダンス：約560 Ω、ラインレベル
防塵性・防水性	IP55
寸法	高さ　100 mm　幅　100 mm 奥行　84 mm　（本体のみ、突起部を除く）
質量	370 g（本体のみ）
仕上げ	本体：PC／ABS樹脂、シルバー色レンズカバー：クリアポリカーボネート樹脂
付属品	ACアダプター(コード長：5m) ACコード(コード長：1.8m) 延長コード(コード長：7m) スタンド落下防止ワイヤーコネクターカバー自己融着テープ日よけハウジング防水スポンジ電源用端子台セットアップＣＤ－ＲＯＭ

カメラ部
撮像素子		1／4型 MOSセンサー
有効画素数		約130万画素
走査面積		3.52 mm (H) ×2.64 mm (V)
走査方式		プログレッシブ
最低照度（※換算値）	カラー	0.6 lx (F2.2、オートスローシャッター：Off（1/30 s）、ゲイン：On（High）） 0.038 lx (F2.2、オートスローシャッター：最大16/30 s、ゲイン：On（High））※
最低照度（※換算値）	白黒	0.5 lx (F2.2、オートスローシャッター：Off（1/30 s）、ゲイン：On（High）） 0.031 lx (F2.2、オートスローシャッター：最大16/30 s、ゲイン：On（High））※
ワイドダイナミックレンジ		ON／OFF
顔連動制御		ON／OFF
ゲイン（AGC）		ON（Low）／ON（Mid）／ON（High）／OFF
暗部補正		ON／OFF
光量制御		フリッカレス（50 Hz/60 Hz）／ELC
シャッター速度		1/30、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
オートスローシャッター		OFF（1/30 s）、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s
簡易白黒切換		OFF／Auto
ホワイトバランス		ATW1／ATW2／AWC
デジタルノイズリダクション		High／Low
画像認識　顔検出		ON／OFF（XML通知設定あり）
プライバシーゾーン		ON／OFF（ゾーン設定　最大2か所）
画面内文字表示		ON／OFF、最大20文字（アルファベット、カタカナ、数字、記号）
動作検知（VMD）		ON／OFF、4エリア設定可能

レンズ部
ズーム比	2倍（EXズーム、VGA解像度使用時）
デジタルズーム	8倍（最大16倍　EXズーム、VGA解像度使用時）
焦点距離	1.95 mm
最大口径比	1：2.2
フォーカス範囲	∞ ～ 0.5 m
画角	水平　85 °、垂直　68 °

回転台部
水平回転範囲	－47.5 °～+47.5
水平回転速度	マニュアル：約5 °/s　～80 °/s、プリセット：約80 °/s
垂直回転範囲	－45 °～+１0 °
垂直回転速度	マニュアル：約5 °/s　～80 °/s、プリセット：約80 °/s
プリセットポジション数	64か所
セルフリターン	10秒／20秒／30秒／1分／2分／3分／5分／10分／20分／30分／60分
マップショット	プリセットマップショット

ネットワーク部
ネットワーク		10BASE-T／100BASE-TX、RJ45コネクター
画像解像度	アスペクト比： 4 ： 3	H.264 1280×960／VGA（640×480）／ QVGA（320×240）　最大30 fps JPEG 1280×960／VGA（640×480）／ QVGA（320×240）　最大30 fps
画像解像度	アスペクト比： 16 ： 9	H.264 1280×720／640×360／320×180　最大30 fps JPEG 1280×720／640×360／320×180　最大30 fps
画像圧縮方式^※1	H.264	H.264　画質選択：動き優先／標準／画質優先配信方式：ユニキャスト／マルチキャストビットレート：（固定ビットレート／ベストエフォート配信） 64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／1536 kbps／2048 kbps／ 3072 kbps／4096 kbps／8192kbps （フレームレート指定）： 1 fps／3 fps／5 fps／7.5 fps／10 fps／12 fps／15 fps／20 fps／30 fps
	JPEG	画質選択： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階）配信方式： PULL／PUSH 20 fps／30 fps
	JPEG （MJPEG）	画質選択： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階）配信方式： PULL／PUSH
画像更新速度		0.1 fps～30 fps（JPEGとH.264同時動作時のJPEGフレームレートは制限あり）
音声圧縮方式		G.726（ADPCM） 32 kbps／16 kbps 、 G.711　64 kbps
配信量制御		制限なし／64 kbps／128 kbps／256 kbps／384 kbps／ 512 kbps／768 kbps／1024 kbps／2048 kbps／ 4096 kbps／8192 kbps
対応プロトコル	IPv6	TCP／IP、UDP／IP、HTTP、HTTPS、RTP、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、MLD、ICMP、ARP
対応プロトコル	IPv4	TCP／IP、UDP／IP、HTTP、HTTPS、RTSP、RTP、RTP／RTCP、FTP、SMTＰ、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数		14（条件による）
FTP クライアント		アラーム画像送信、FTP 定期送信
マルチスクリーン		同時に16台のカメラの画像を表示（自カメラ含む）
携帯電話対応		NTTドコモ、au（KDDI）、SoftBank JPEG画像表示、パン・チルト・ズーム、AUX制御（アクセスレベルによる）
携帯端末対応		iPad、iPhone、iPod touch（iOS 4.2.1以降）、Android™端末（docomo P-07C）（2012年2月現在）

※1　同じ圧縮方式でそれぞれ独立に2ストリーム分の配信設定が可能です。

無線部
アンテナ	1空間ストリーム（1×1）
ダイバシティ	空間ダイバシティ
伝送方式	SISO（Single Input／Single Output）-OFDM方式、OFDM方式、DSSS方式
無線規格	国内規格 ARIB STD-66準拠　国際規格 IEEE802.11n／IEEE802.11g／IEEE802.11b準拠
周波数範囲/チャンネル（中心周波数）	IEEE802.11n／g／b　2.412 GHz～2.472 GHz（１～13ch）
データ転送速度^※2	IEEE802.11 n : 6.5 - 72.2 Mbps／IEEE802.11 g: 6 - 54 Mbps／IEEE802.11 b: 1 - 11 Mbps
アクセス方式	インフラストラクチャー（無線LANアクセスポイント／無線ルーター接続）
認証方式	Open System
セキュリティ^※3	WPA2-PSK（TKIP／AES）／WPA-PSK（TKIP／AES）／WEP（64 bit／128 bit）
WPS	PBC方式（WPSボタン方式）、PIN方式（PINコード入力方式)

※2　理論上の速度であり、ご利用環境や接続機器などにより実際の通信速度は異なります。
※3　接続される無線アクセスポイント（無線ルーター）によっては接続できないことがあります。
802.11ｎ接続をする場合は、セキュリティ設定はWPA-PSK（AES）、もしくはWPA2-PSK（AES）を選択してください。

無線部ハードウェア
LED	Wireless（WPS状態表示）
インターフェース	WIRELESSボタン（WPS PBC起動ボタン）

対応パソコン
CPU	Intel ® Core™ 2 Duo 2.4 GHz以上推奨
メモリー	512 MB以上（ただし、Microsoft ® Windows® 7またはMicrosoft® Windows Vista®をお使いの場合は1 GB以上）
ネットワーク機能	10BASE-Tまたは100BASE-TX　1ポート
サウンド機能	サウンドカード（音声機能を使用する場合）
画像表示機能	解像度：1024×768ピクセル以上、発色　：True Color 24ビット以上
その他	CD-ROMドライブ（取扱説明書および各種ソフトウェアを使用するため） DirectX® 9.0c以上 Adobe® Reader® （CD-ROM内のPDFファイルを閲覧するため）

●必要なPCの環境を満たしていない場合には、画面の描画が遅くなったり、ウェブブラウザーが操作できなくなったりするなどの不具合が発生する恐れがあります。
●サウンドカードが搭載されていないPCでは、音声機能を使用することはできません。また、ネットワークの環境によっては、音声が途切れる場合があります。

対応OSとブラウザ
対応OS	Microsoft® Windows® 7 日本語版 Microsoft® Windows Vista® 日本語版 Microsoft® Windows® XP SP3日本語版
ブラウザ	Windows® Internet Explorer® 9.0 32ビット日本語版 Windows® Internet Explorer® 8.0 32ビット日本語版 Windows® Internet Explorer® 7.0 32ビット日本語版 Microsoft® Internet Explorer® 6.0 SP3日本語版

●IPv6で通信を行う場合は、Microsoft® Windows® VistaまたはMicrosoft® Windows® 7を使用してください。
●Microsoft® Windows® XP Professional x64 Editionには対応していません。
・Microsoft、Windows、Windows Vista、Internet ExplorerおよびWindows Mediaは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
・その他記載の会社名・商品名などは、各会社の商標または登録商標です。

▲PAGE TOP

パン・チルト対応広角レンズ搭載無線LAN対応載屋外用HDネットワークカメラ BB-SW174W オプション品のご案内

	H.264 ユーザーライセンス型番：BB-HCA8 価格：￥1,260(税込) （購入数はカート内で設定してください）複数台のパソコンでH.264の動画を見る場合は、ユーザーライセンスを購入してください。商品構成はソフトウェアユーザーライセンス契約書となります。
	BBシリーズ用ネットワークカメラ専用録画プログラム型番：BB-HNP17 本製品をパソコンで録画したり、遠隔で録画する場合は、専用の録画プログラムをご使用下さい。
