高解像度CMOS超小型カメラ
ローコストの高解像度CMOS超小型カメラ

型番：YT-704II

※販売終了しました。ありがとうございます。

→YT-704II 主な機能と特徴
→YT-704II のご紹介
→YT-704II 製品仕様
→YT-704II オプション品

高解像度CMOS超小型カメラ YT-704II 主な機能と特徴

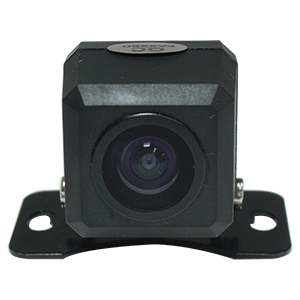

CMOSイメージセンサー採用超小型カメラ

YT-704IIは40万画素の高解像度CMOSイメージセンサーを採用した超小型カメラです。
本体寸法はカメラ本体がH23×W24×D25(mm)、、重量はケーブル、スタンドを含め約40gと超小型・軽量を実現しています。

170度の画角を得られる超広角レンズ採用

YT-704IIは170度の超広角レンズを搭載しています。
これによりカメラ1台で非常に広い範囲を撮影することができます。

正像・鏡像切替可能

YT-704IIは本体ケーブル部分に備わっている白い線を切ることで、正像/鏡像の切り替えが可能です。工場出荷時は「鏡像」となっており、「正像」で使用したい場合には、白い線を切ることで正像表示に切り替わります。

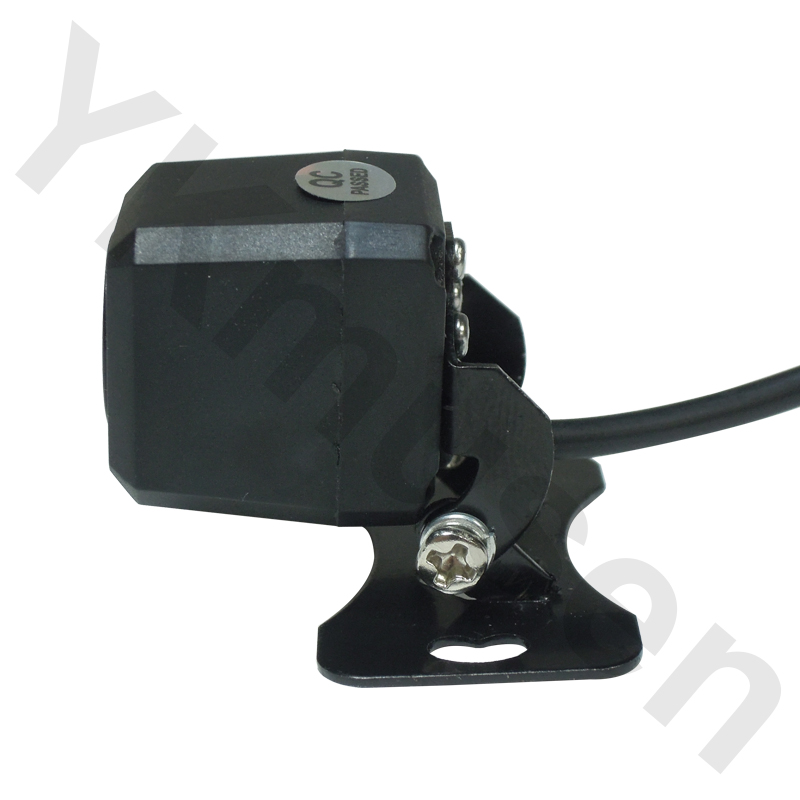

カメラ外観 側面

YT-704IIは写真のスタンドが装着済みとなります。
スタンドを取り外しての使用も可能です。

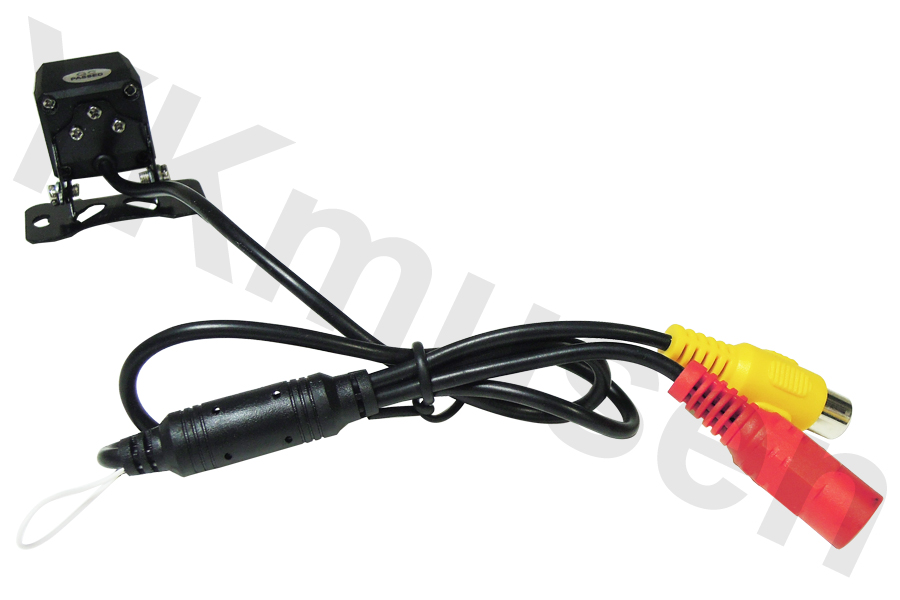

本体背面・接続部分

カメラから約58cmのケーブルが出力されます。
途中、約46cmの部分でケーブルが分岐し、映像出力（RCA-J）、電源入力に分岐します。
また、その部分に白いケーブルが出ており、これを切断すると映像が正像に切り替わります。

※背面スタンドのネジ部分（カメラ側）の形状がロットにより異なる場合がございます。

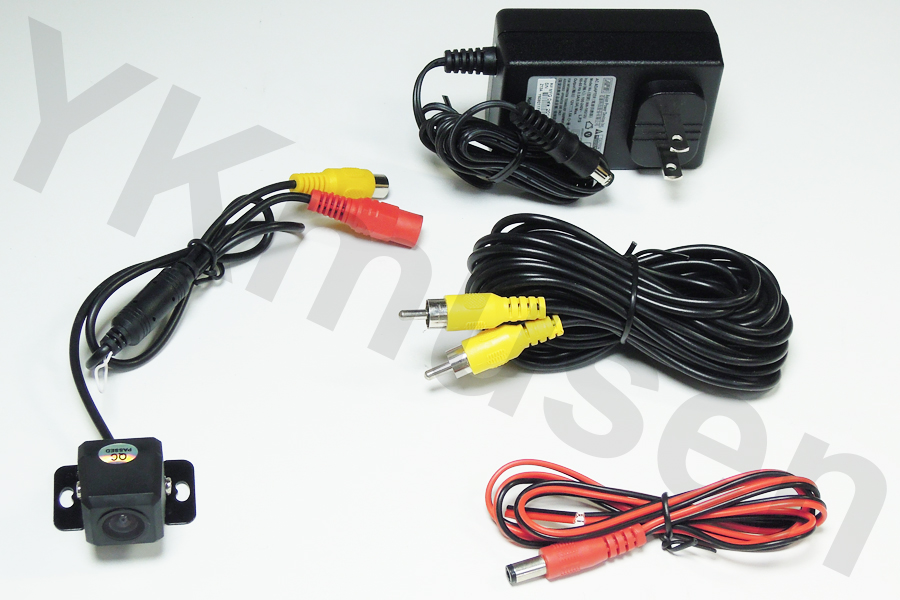

同梱品

YT-704IIカメラ本体、ACアダプター、電源ケーブルが付属します。

※現行ロットでは映像ケーブルは付属しておりません。

YT-704IIで撮影した実際の画像

YT-704IIで実際に撮影した動画を静止画取り込みしました。
映像は鏡像で撮影をしておりますが、本体の正像/鏡像切替線を切断することで、正像撮影に切り替えることもできます。また、パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

カメラから約40cm離れた被写体を撮影	事務所内から外を撮影
40万画素の高解像度CMOSイメージセンサーを搭載している為、全体的な色合いなどは良好です。 ただし、レンズが超広角レンズの為、全体的に被写体が小さくなります。
カメラから約40cm離れた被写体を0.5Lux程度の低照度下撮影
0.5Luxの低照度下で撮影を行いましたが、ぼんやりと被写体の確認が出来る程度になります。 CMOSイメージセンサー採用モデルなので低照度下の撮影には不向きと言えます。

YT-704IIは40万画素の1/4インチ高解像度CMOSイメージセンサーを採用した超小型CMOSカラーカメラです。レンズにはピンホールレンズではなく超広角レンズを採用し、170度の非常に広い範囲を撮影することができます。また、ケーブルを切断することで正像/鏡像の切り替えが可能な為、用途に応じて正像による撮影と鏡像による撮影を切り替える事ができます。

撮影能力として、YT-704IIは高解像度CMOSイメージセンサー採用モデルの為、色の再現性も良く、同クラスのカメラと比較した場合に高画質と言える画質を誇ります。

また、超広角レンズにより非常にワイドな画角を得られますが、その分、被写体が小さくなる為、被写体の動きがある程度確認出来れば良い場合や、1～3m程度の近距離撮影に適したカメラと言えます。

なお、YT-704IIは最低被写体照度が1Luxの為、低照度時の撮影能力はほとんど無く、薄暗い場所での撮影には適しておりません。その為、YT-704IIで良好な撮影を行うには、明るい室内や照明のある環境下でご使用いただく必要があります。

YT-704IIは単純な画質としては良好な映像で撮影が出来ますが、超広角であり、低照度撮影には不向きなど、ちょっとしたクセがあるカメラと言えます。それでもローコストであり、十分な照明がある場所の簡易型防犯カメラとしてご使用いただいたり、簡易的な後方確認カメラとしてご活用いただける製品だと思います。

高解像度CMOS超小型カメラ YT-704II 製品仕様

イメージセンサー	CMOSイメージセンサー
画素数	40万画素 704×576
最低照度	1Lux/F1.2
視野角	170度
水平解像度	420TVライン
S/N比	48dB
電源	DC12V
消費電力	約120mA
外形寸法(mm)	H23×W24×D25（カメラ本体のみ）
重量	約40g（スタンド、ケーブル含む）
接続端子	映像：RCA-J
同梱内容	YT-704II本体 電源ケーブル DC12V-ACアダプター 取扱説明書(製品保証6ヶ月)

高解像度CMOS超小型カメラ YT-704II オプション品のご案内

	型番：B-12　価格：￥1,000(税込) （購入数はカート内で設定してください） 単3電池8本用電池ボックス「型番：B-12」を使えば携帯使用が可能です。
	ケーブル 常設で設置する場合は、配線が楽な映像/音声/電源がひとまとまりになった BS-30○○DCVシリーズのケーブルをお奨め致します。
