直径5.6mm超極細CMOSカラーカメラ SNK-42の製品詳細

型番：SNK-42

直径5.6mm超極細CMOSカラーカメラ SNK-42 主な機能と特徴

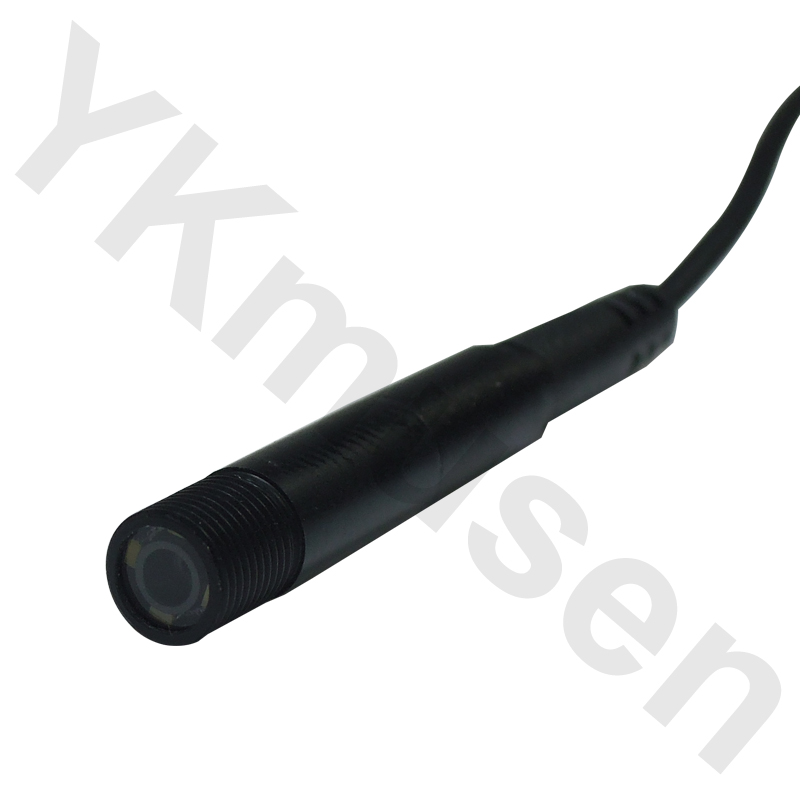

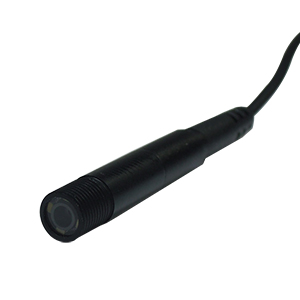

先端径Φ5.6mmの極細デザイン

SNK-42のカメラ先端径は何とΦ5.6mm。驚きの極細デザインを実現しています。
カメラヘッドには1/18インチ30万画素（640×480）超小型CMOSイメージセンサーを採用した小型カメラが組み込まれています。

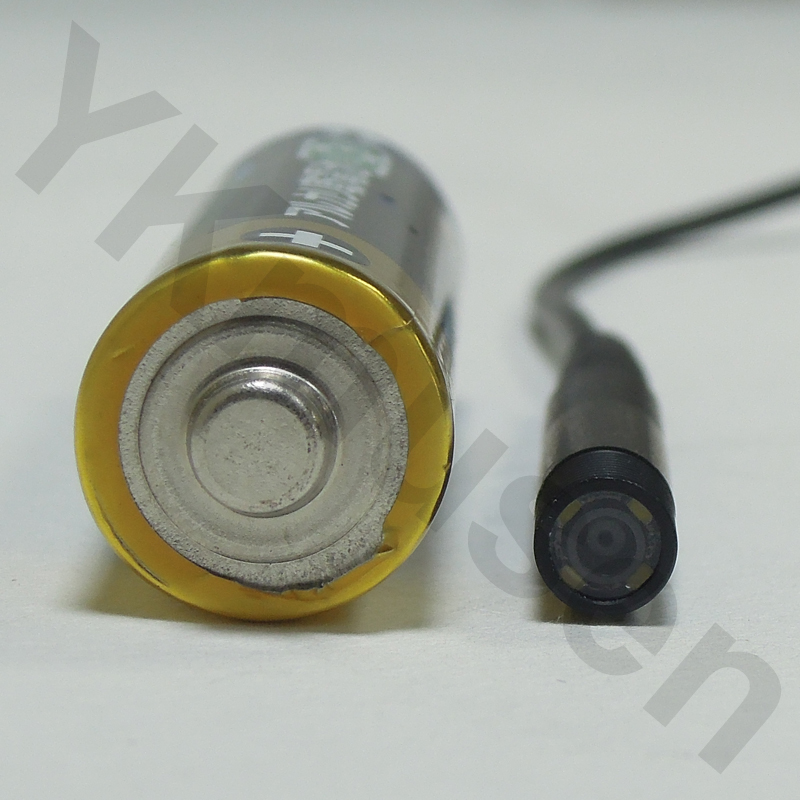

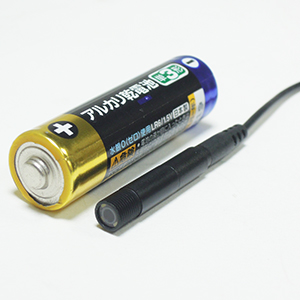

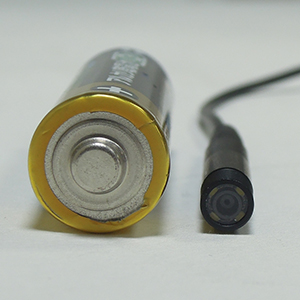

▲単3乾電池との比較写真です。SNK-42の超小型サイズを実感していただけます。

カメラ先端にLED光源を搭載

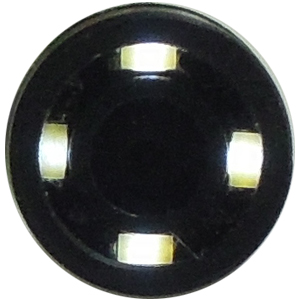

先端のレンズ部に4灯のLED光源を搭載しています。
スキマなど比較的暗い所でも撮影が可能。また、LED光源は輝度の調節もできます。

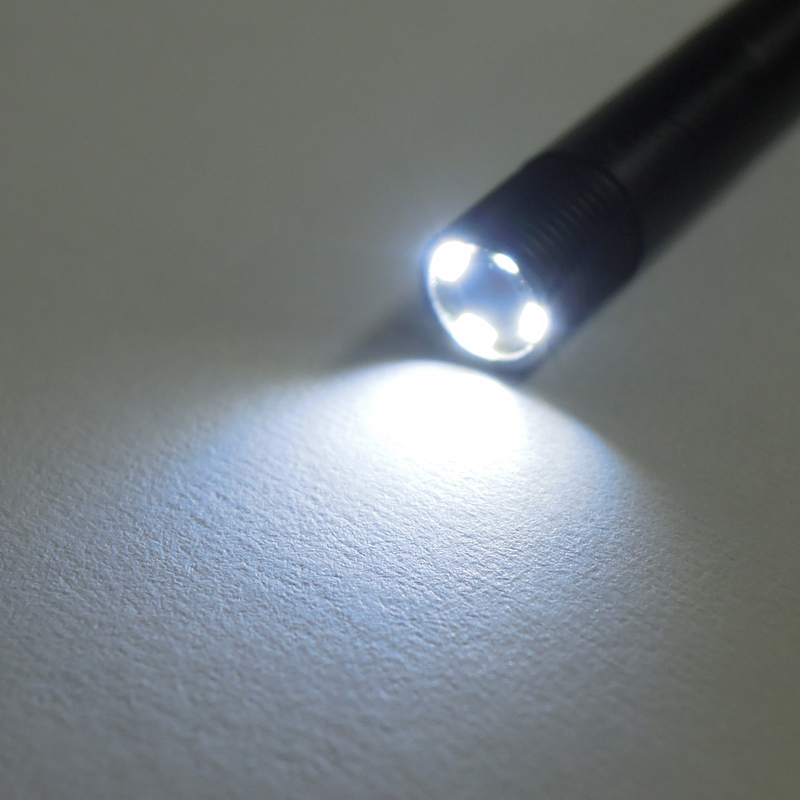

▲白色LEDを照射させた写真です。
白色LED照射の光量は調整可能ですが、最大でも20ccm程度となります。

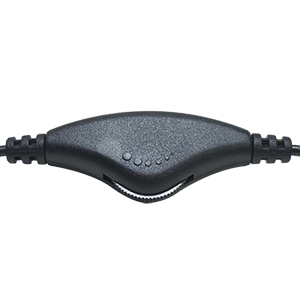

▲光量調節スイッチ
こちらにて白色LEDの光量を調節できます。

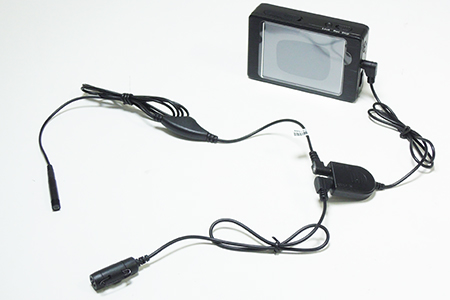

ポリスブックにワンケーブルでダイレクト接続

SNK-42はポリスブックシリーズにワンケーブルにてダイレクトに接続ができます。ポリスブックから電源が供給されるため電池BOXが不要となり、接続ダイアグラムは非常にシンプルになります。

さまざまなアナログ機器にも対応

TVモニターやビデオデッキ、ビデオカメラなどアナログ入力可能なものであれば、さまざまなアナログ機器に対応します。コンパクトな撮影機材として、お手持ちのシステムに容易に組み込み携行することができます。

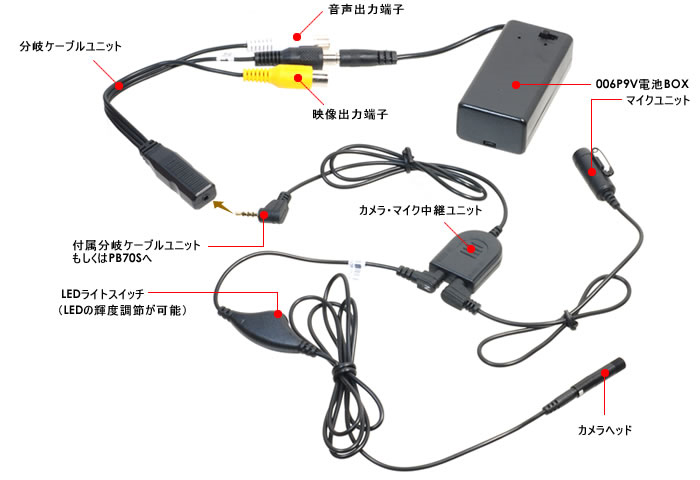

本体接続イメージ／各部名称

SNK-42は本体から約97cmのケーブルが出力され、末尾が4極ミニプラグになります。
付属品のカメラ・マイク中継ユニットにカメラヘッドケーブル、音声も取りたい場合はマイクユニットを接続し、カメラ・マイク中継ユニットに備わっているケーブル先端のプラグを付属分岐ケーブルユニットもしくはPB70Sへ接続します。
超小型サイズゆえにケーブルも細い為、お取り扱いには注意が必要です。
また、駆動電圧はDC9V～12Vの幅広い電圧に対応します。

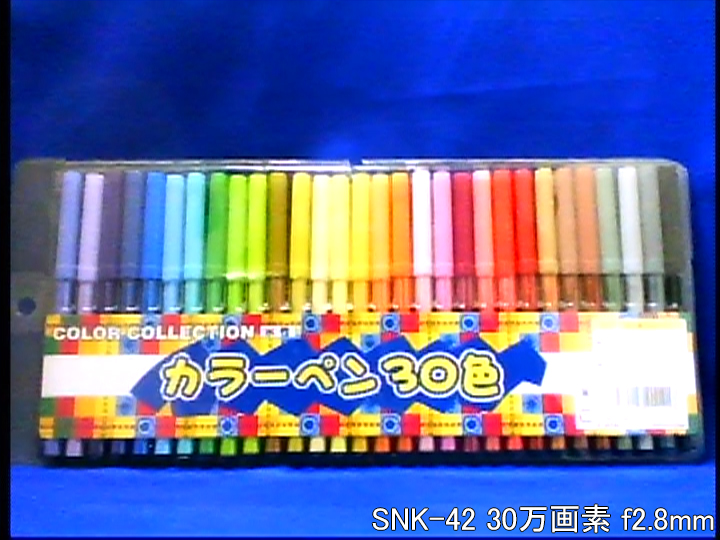

SNK-42で撮影した実際の画像

SNK-42で撮影した実際の画像です。
パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

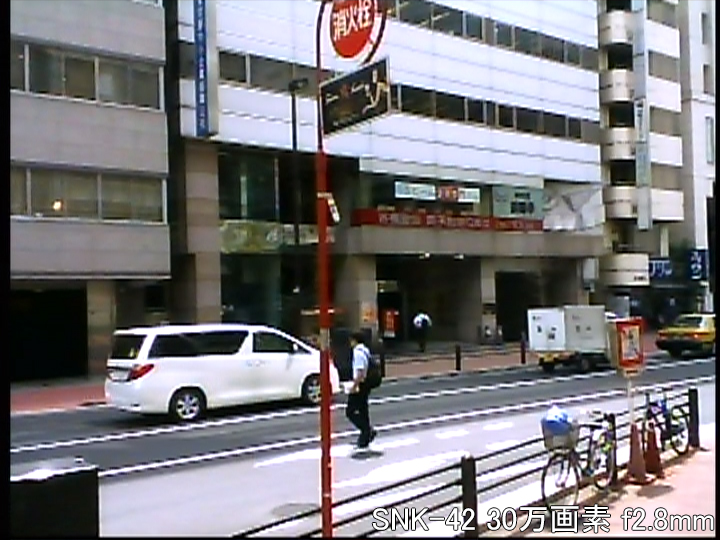

カメラから約40cm離れた被写体を撮影	事務所から外を撮影
レンズはf2.8mmレンズを搭載していますが、イメージセンサーサイズが1/18インチの為、撮影範囲は狭く、水平約60度程度となります。画素数は30万画素の為、全体的な映像の粗さは目立ちますが、色合いはそこそこ良好です。

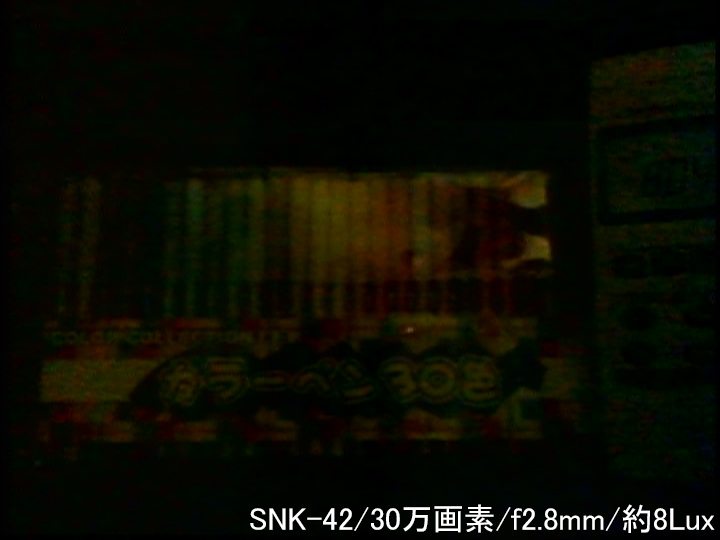

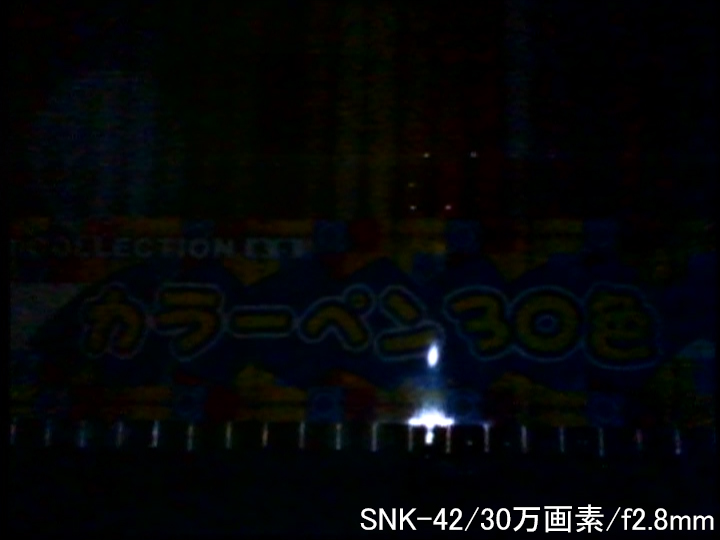

カメラから約40cm離れた被写体を約8Lux（左側）と0Lux＋照明オン（右側）で撮影
最低被写体照度は4Luxとなっていますが、8Luxで左写真のように、かなり暗くなってしまい、被写体がなんとか確認ができる程度となります。また、LED照射（最大）で撮影を行いましたが、被写体との距離を約20cmまで近づけることで、やっと撮影ができました。この為、白色LEDの照射距離は約20cm以内程度とお考え下さい。

SNK-42はカメラユニットの先端径がΦ5.6mmの極細CMOSカラーカメラです。
カメラ先端部には4灯のLED光源を搭載し、狭くて暗いスキマなども撮影できます。シンプルなダイアグラムを特徴とし、同メーカー製のポリスブックシリーズにはワンケーブルでの接続ができます。（PB70S側から電源供給）この為、同製品と組み合わせることで、容易にシステム構築ができます。もちろん従来のアナログ機器にも幅広く対応、コンパクトな撮影機材として携行できます。

具体的な性能として、イメージセンサーには30万画素1/18インチCMOSイメージセンサーを搭載し、水平解像度は480TVラインと30万画素解像度を有したアナログカメラとしては平均的な撮影能力を備えています。
最低被写体照度は4Luxと決して低照度撮影に強いとは言えませんが、その弱点を補う為、低照度撮影用として輝度調整付の白色LED光源を搭載しています。但し、カメラヘッドを極限までコンパクト化させた為、白色LEDの照射実用距離は約20cm程度までとなっています。その為、光源を使用して全体的な低照度撮影を行うのではなく、狭くて暗いスキマなどの撮影用としての活躍が期待できます。
また、十分な明かりがある撮影環境では、直径5.6mmという極細仕様を踏まえた場合、そこそこ良好な撮影ができるとは思います。
なお、SNK-42のレンズはf2.8mmレンズを搭載しています。通常では広角レンズに位置する焦点距離となりますが、イメージセンサーサイズが超小型為、撮影画角は狭く、約60度程度の撮影範囲となります。

また、SNK-42は通常のアナログビデオ出力を使用した撮影だけでなく、ポリスビデオ・ポリスノートシリーズや、ポリスブックシリーズと組み合わせた場合、ワンケーブルの接続ができ、カメラへの電源供給がレコーダー側からできるので、大変使い勝手が良くなります。その為、これらの機器と組み合わせたコンパクトな撮影機材としてお奨めのカメラです。

直径5.6mm超極細CMOSカラーカメラ SNK-42 製品仕様

※SNK-42はその性質上、ケーブルが非常に繊細に作られています。ケーブルの結線部などに大きな張力をかけない様ご注意下さい。いかなる場合でもあっても、ケーブルが切断された際は有償修理となりますのでご注意下さい。
※SNK-42を電池でご利用いただく場合、オキシライド電池、エボルタ、エネループなどの充電池は使用しないで下さい。使用した場合、SNK-42が故障する可能性がありますので、必ず乾電池をご利用下さい。
※製品仕様及びデザインは予告なく変更される場合があります。

直径5.6mm超極細CMOSカラーカメラ SNK-42 オプション品のご案内

	型番：DC9V-1.3Aスイッチング式ACアダプター　価格：￥1,500(税込) （購入数はカート内で設定してください） 本製品には電源は付属しておりません。常時電源を取る場合、 別途DC9V-1.3Aスイッチング式ACアダプターをお買い求め下さい。
	型番：B-9　価格：￥1,000(税込) （購入数はカート内で設定してください） 単3電池6本用電池ボックス「型番：B-9」を使えば携帯使用が可能です。  ボックスを外し、9V 006P電池を直付けしてもご使用になれます。
	ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
