6インチ屋外用ファン・ヒーター付ドームハウジング YMD-16Wの製品詳細

6インチ屋外用ファン・ヒーター付ドームハウジング YMD-16W

屋外用ファン・ヒーター付ドームハウジング
あらゆる環境下に対応したコンパクトモデル!

型番:YMD-16W

価格:¥60,900(税込)
カートに入れる
(購入数はカート内で設定して下さい)

6インチ屋外用ファン・ヒーター付ドームハウジング YMD-16W 主な機能と特徴

高い防水性と高い耐久性

YMD-16Wは防水規格IP66に準拠した高い防水性と軽さ・強度を両立させたアルミ製のハウジングケースです。風雨にさらされる過酷な環境下への設置が可能です。

ファン・ヒーター内蔵

YMD-16Wはドーム内部にファン・ヒーターを内蔵し、炎天下や寒冷地への設置に対応しています。
・ヒータキット(ON 5℃,OFF 15℃)
・ファン(ON 40℃,OFF 30℃)

パワーボックス一体型ブラケット付属

YMD-16W パワーボックス一体型ブラケット
YMD-16Wは配線時に便利なパワーボックスとブラケットが一体型となった専用ブラケットが付属します。防水仕様のパワーボックス内でACアダプターやLAN接続が可能な為、設置工事時に防水加工等の手間を最小限に抑える事が出来ます。

YMD-16W パワーボックス内 YMD-16W パワーボックス内
▲パワーボックス内にACアダプターを収める事ができ、LAN接続もボックス内で行えます。

ポール取付対応

YMD-9002 ポール取付金具
YMD-16Wは別売のポール取付用金具「YMD-9002」を組み合わせる事でポール取付に対応します。
YMD-9002はのこぎり状の歯のある設計となっており、柱に確実に固定ができ、滑りや震動によるズレを防止することが出来ます。また、ステンレスベルトは4インチ~6.5インチと6インチ~8インチと二種類があり、取り付けるポール径によって使い分ける事が出来ます。

YMD-16W ポール取付イメージ
▲YMD-16WをYMD-9002を使用してポール取付した際のイメージ

幅広い対応機種

YMD-16Wは下記機種の収納を確認しております。
メーカー 型番
AXIS 212
PANASONIC HCM-581、HCM-584、WV-NS202A、WV-NW502S、WV-NW484S、
WV-NF302、 WV-NF284、WV-CW500S/504S、WV-CW480/484、
WV-CW240/244、DG-SC385、BB-SC384、BB-SC384A
SAMSUNG SID-450P、SID-460P、SID-500P、SID-560P/562P、SVD-4300P、
SVD- 4600P、SPD-1000P
ELMO PTC-201C IP Series、PTC-400C Series
以下のメーカーのカメラにも対応出来る場合がありますので、お気軽にご相談下さい。
Panasonic,Canon,ELMO,AXIS,JVC,SANYO,ACTI,SAMSUNG,VIVOTEK etc

ハウジング上部・内部

YMD-16W ハウジング上部

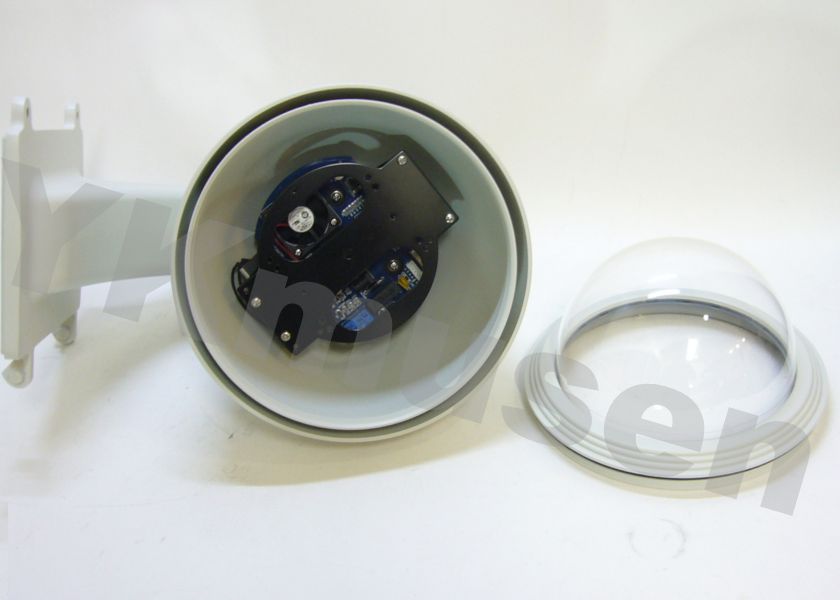

▲画像のようにクリアカバー部分を取り外して組み込みを行います。
YMD-16W ハウジング内部
▲ハウジング内部にファン・ヒーターと各カメラ用取付金具があります。

カメラ組み込み例


Panasonic BB-HCM580を組み込んだ場合の組み込み例です。

本体外観

YMD-16W ドーム部 YMD-16W 本体上部
▲ドーム部 ▲本体上部
YMD-16W 本体側面
▲本体側面

本体寸法図

YMD-16W 本体寸法図

付属品

LANケーブルDC-DC端子パワーインジャックACコードACアダプター

6インチ屋外用ファン・ヒーター付ドームハウジング YMD-16W のご紹介

YMD-16Wは強度と軽さを両立させたアルミ製のドーム型ハウジングケースです。
防塵防滴性能はIP66に準拠し、高い防水性と耐久性を誇ります。また、ファン・ヒーターを備えているので寒冷地や炎天下での設置にも耐えうる事ができ、様々な環境下への設置に対応しています。
YMD-16Wのブラケットは防水パワーボックスが一体型となった専用ブラケットを採用しており、設置時には電源部やケーブル接続部等はパワーボックス内で行う事が出来、別途防水ボックス等を設ける必要が無く設置工事時の作業性を向上させています。また、筺体サイズはワイケー無線取扱ラインナップの中では最小クラスを誇り、スマートな設置を行う事が出来るので、出来るだけ本体サイズを小さく設置したい方に大変お奨めです。YMD-16Wは防水性とコンパクト性、そしてコストパフォーマンスを兼ね揃えた優秀なハウジングケースと言えます。対応するIPカメラを屋外設置される際は是非ご活用いただければと思います。
本体の取り付けは壁面取付、ポール取り付け(別売金具が必要)に対応しておりますが、今後は天吊り金具などもラインナップを予定しております。

6インチ屋外用ファン・ヒーター付ドームハウジング YMD-16W 製品仕様

ヒーターキット ON 5℃/OFF 15℃
ファン ON 40℃/ OFF 30℃
材質 ブラケット:アルミ, ドーム:アクリル樹脂(PMMA)
使用可能温度 -25℃~50℃
電源 DC12V
ファン+ヒータキットの消費電力:12W以下
準拠規格 IP66 ,RoHS準拠, FCC
重量 約3.3kg(本体のみ)
約3.7kg(パワーボックス含む)
寸法(mm) 本体径:Ф220×H262
ドーム径:約φ174×H107
同梱内容 YMD-16W本体
専用ブラケット
パワーボックス
LANケーブル
DCケーブル
DC分岐ケーブル
ACコード
ACアダプター

6インチ屋外用ファン・ヒーター付ドームハウジング YMD-16W オプション品のご案内

YMD-9002 ポール取付金具 ポール取付金具
型番:YMD-9002 価格:¥13,030(税込)
カートに入れる(購入数はカート内で設定してください)

YMD-16Wと組み合わせてポール取付を可能にします。
