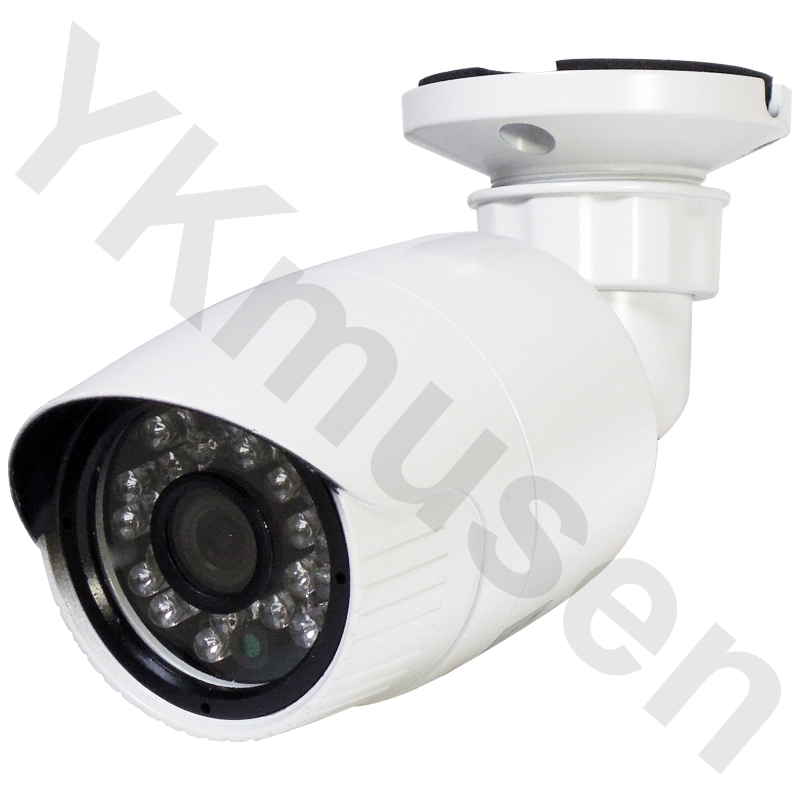

720p防雨型赤外線投光器搭載小型HDCVI監視カメラ YKS-WP130CVIの製品詳細

720p防雨型赤外線搭載小型HDCVI監視カメラ
固定レンズを搭載したローコストモデル！

型番：YKS-WP130CVI

価格：￥19,800(税込)

(購入数はカート内で設定して下さい)

→YKS-WP130CVI 主な機能と特徴
→YKS-WP130CVI のご紹介
→YKS-WP130CVI 製品仕様

720p防雨型赤外線投光器搭載小型HDCVI監視カメラ YKS-WP130CVI 主な機能と特徴

ハイジョン画質での監視を実現したHDCVI監視カメラ

YKS-WP130CVIはAptina製1/3インチ130万画素CMOSイメージセンサーを搭載した屋外用HDCVI監視カメラです。HDCVI録画機器と接続することにより監視、録画を行うことが可能になります。配線ケーブルは同軸ケーブルや防犯カメラ用ケーブルのDCVケーブルに対応する為、既設でアナログ防犯カメラをご使用中の場合はカメラとDVRを交換するだけで簡単にハイビジョン監視システムに移行できます。

※映像のモニタリング及び録画について※
HDCVI防犯・監視カメラは配線ケーブルに同軸ケーブル、防犯カメラ用ケーブルのDCVケーブルをそのまま使用することができますが、通常のアナログビデオ入力には接続することはできません。画角調整や映像のモニタリング、録画を行うにはHDCVI監視用デジタルレコーダーが必要となりますのでご注意下さい。

コンパクトな筐体を採用

YKS-WP130CVIは直径64.5mm×奥行き105mm(ブラケット含まず/ブラケットを含めると170mm) のコンパクトな筐体を採用しています。玄関前や事務所入り口等で防犯カメラ設置による適度な防犯威嚇効果を得ながらも、威圧感を抑えた、さり気ない防犯カメラの設置が可能です。

赤外線投光器搭載

YKS-WP130CVIは本体前面部に赤外線LEDを24個搭載。最大照射距離は約20mのミドルレンジに対応し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。

屋外設置対応

YKS-WP130CVIは防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

True Day&Night 機能搭載

YKS-WP130CVIはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

DNR(デジタルノイズリダクション)機能搭載

YKS-WP130CVIは低照度撮影時に発生しやすいノイズを大幅に低減させるDNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

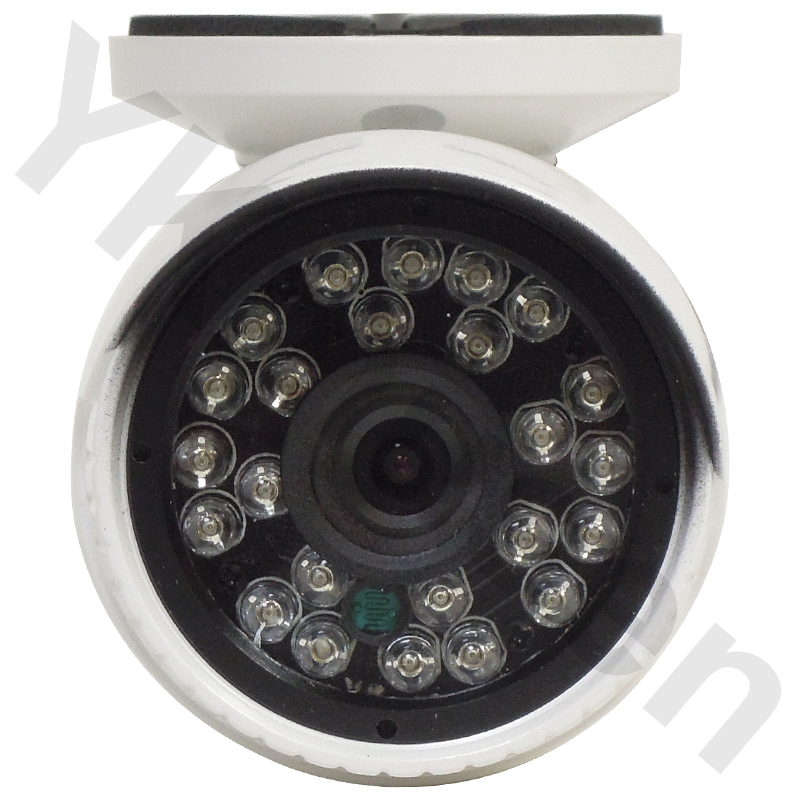

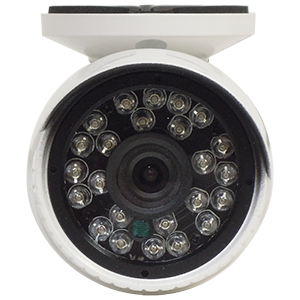

本体前面

Aptina製130万画素1/3インチCMOSイメージセンサーを搭載。
ICR機構を採用したTrue Day&Nightカメラです。
レンズ周囲に赤外線LEDを24個搭載しています。
レンズはf3.6mmの固定焦点レンズを搭載しています。

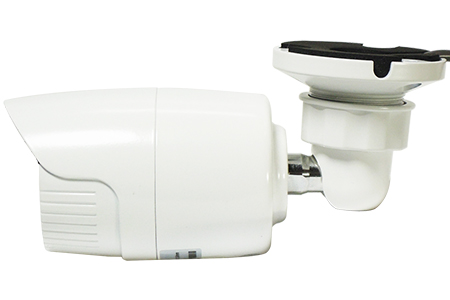

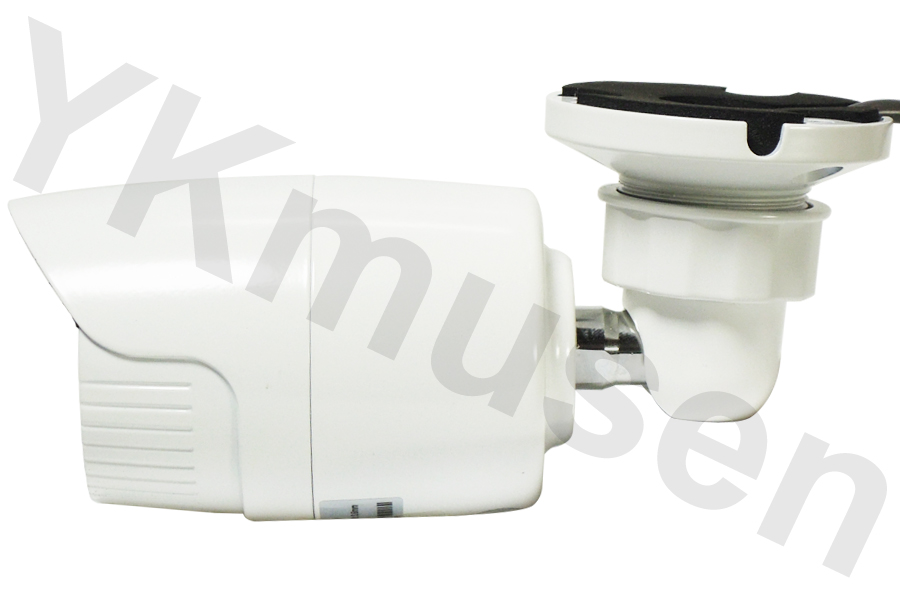

本体側面

全長は本体部分のみでは105mm、ブラケットを含めると170mmとコンパクトな作りになっています。ブラケットは本体背面に備わっており、壁面、天井のどちらへの取付にも対応します。

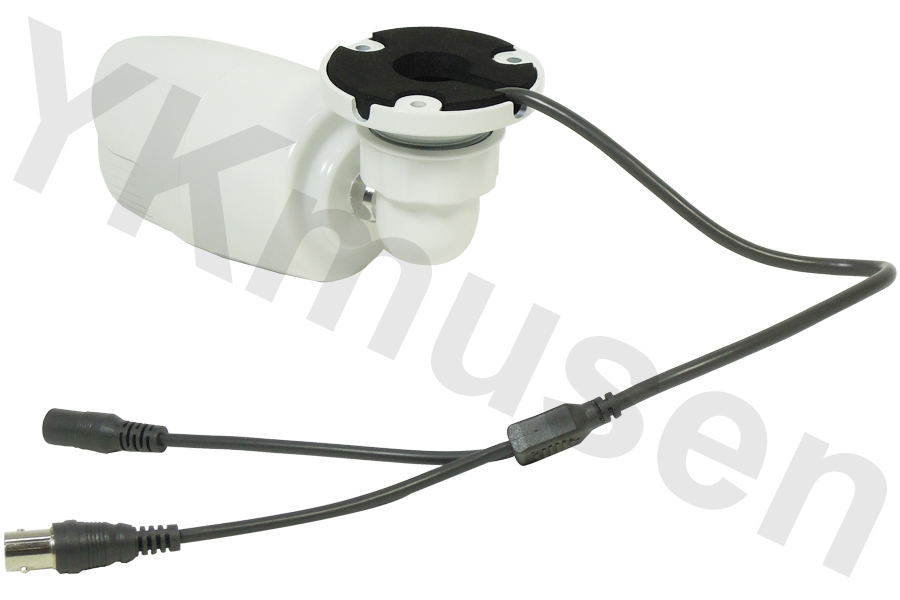

本体背面・接続端子

ケーブルはブラケットから出力し、末尾でHDCVI映像出力、電源入力端子に分岐します。
端子末尾まで38cm程度になります。

YKS-WP130CVIで撮影した実際の画像

YKS-WP130CVIで実際に撮影した静止画像をご用意致しました。
DVRを通した映像出力をPCのキャプチャー機器を使用して取り込んでいます。
画像端の文字はDVRの表示となります。

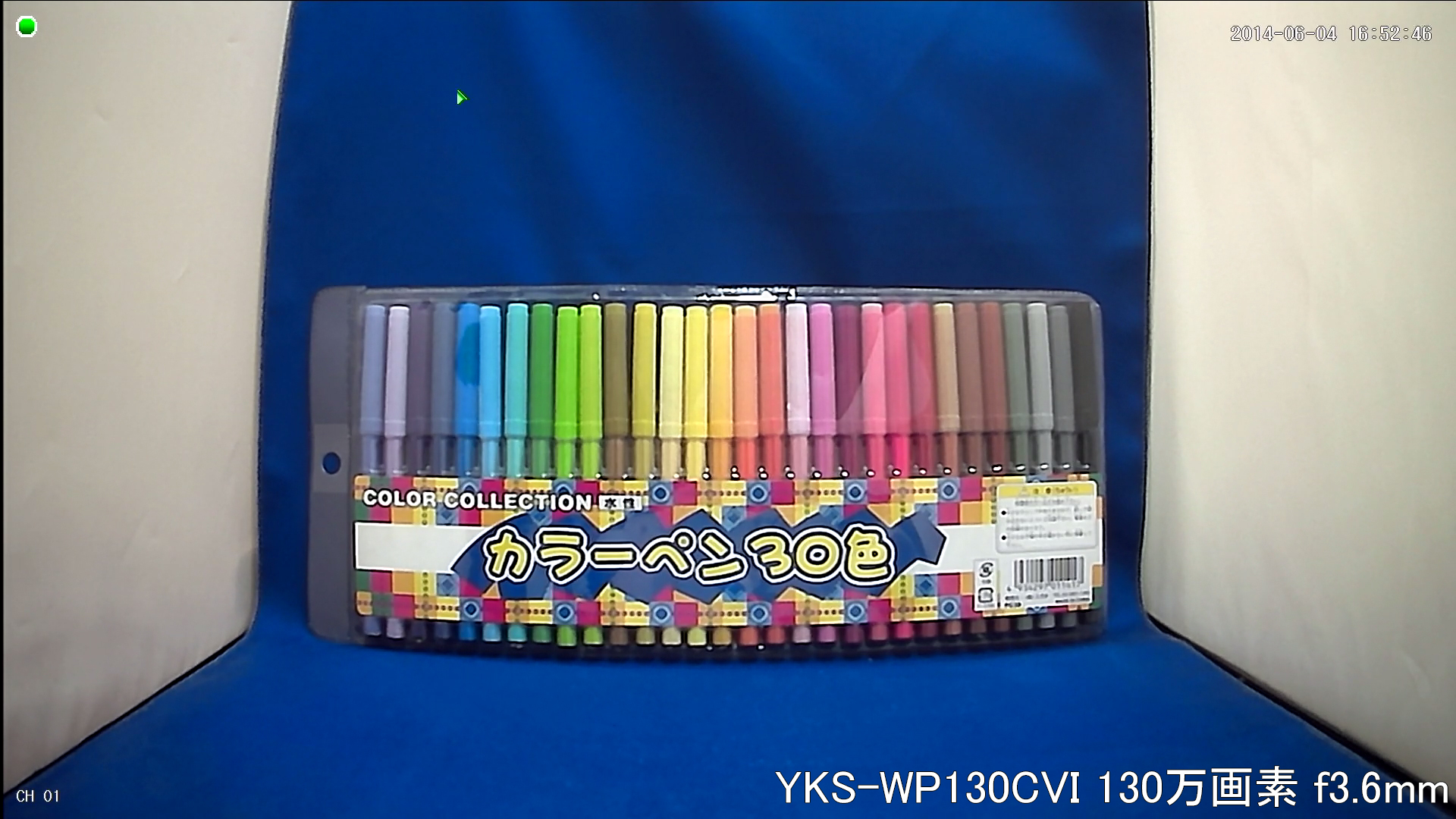

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f3.6mmの為、ややワイドな撮影範囲となります。 撮影距離が近い為、フォーカスが甘くなってしまっていますが、 映像自体の色合い、輪郭ははっきりでるので高画質で撮影ができます。

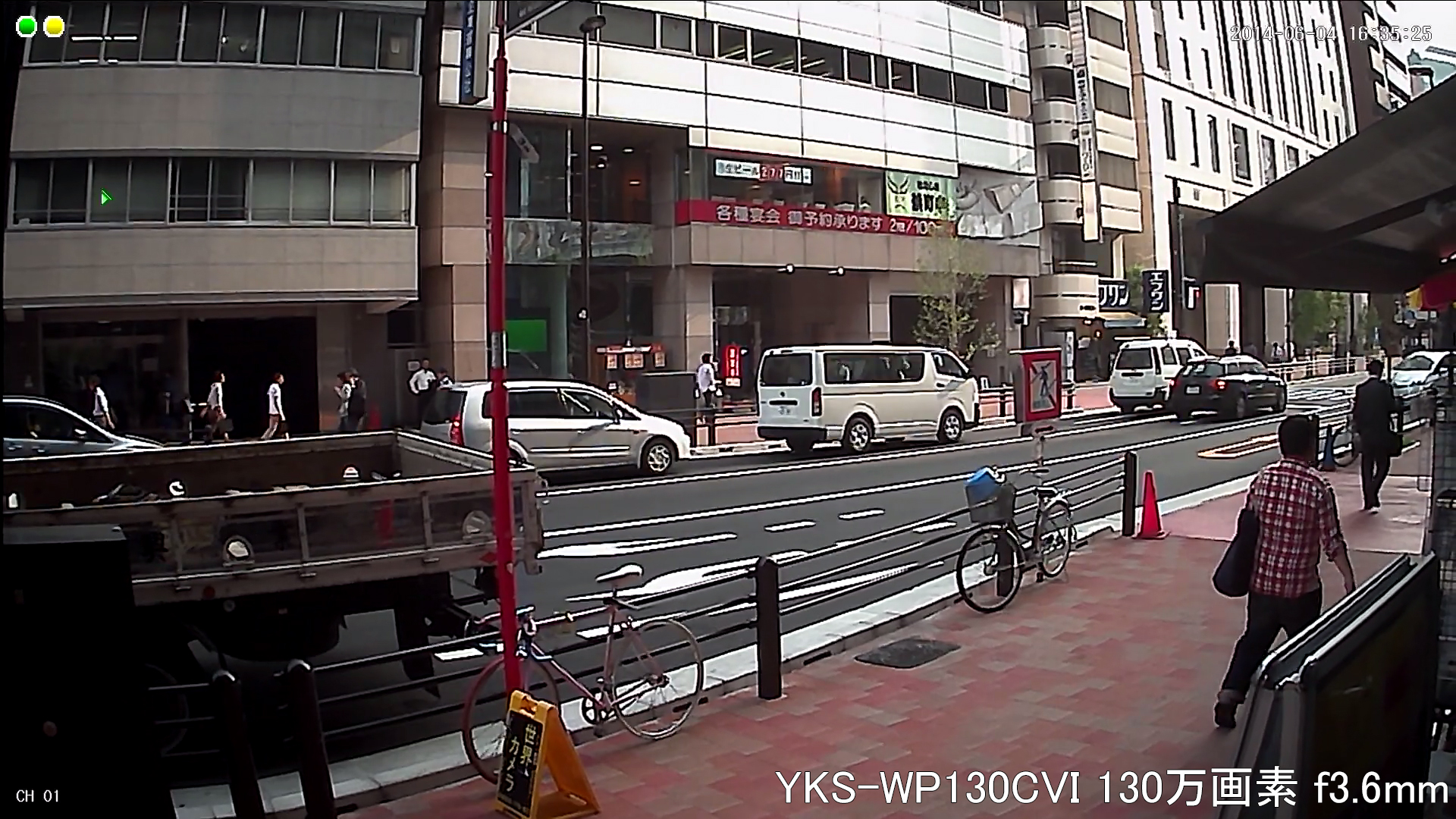

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

高精細なフルハイビジョン監視が可能なHD-SDIに比べると見劣りはしますが、 文字などもハッキリと読むことができ、全体的な映像としては十分な画質で撮影ができます。

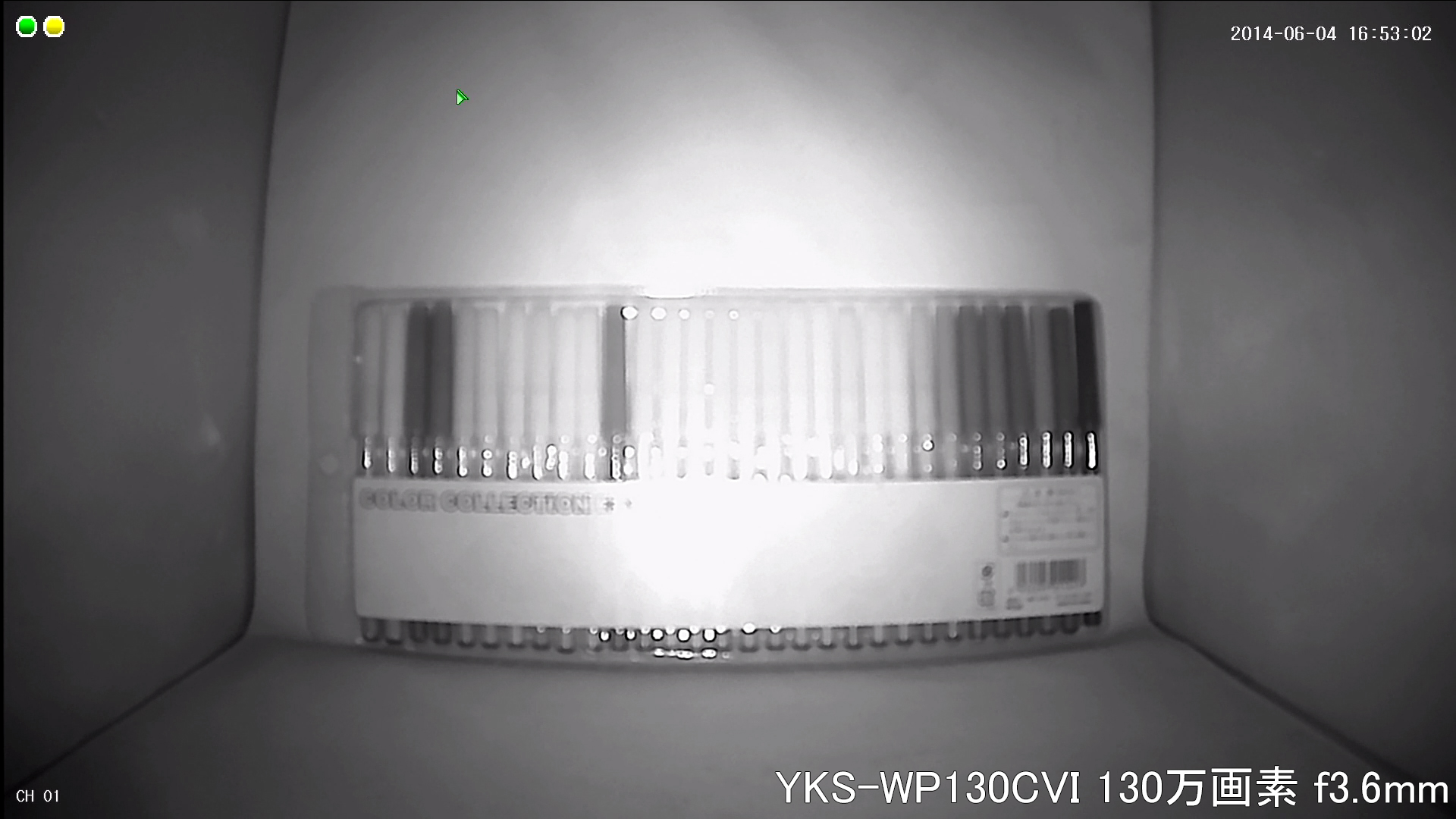

カメラから約40cm離れた被写体を低照度撮影(0.5Lux程度)

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載している為、問題無く撮影できます。 赤外線照射距離は最大20mとなりますが実際は半分程度でお考えいただくのが良いかも知れません。

YKS-WP130CVIはアナログ防犯カメラよりも高解像度であり、アナログ防犯カメラの既設ケーブルをそのまま流用して映像をハイビジョン化にできるHDCVI防犯・監視カメラの屋外用防犯カメラです。

f3.6mmの固定レンズを搭載させることで本体のコンパクト化を図り、本体は白色塗装の筺体となっているので白色系の壁等にマッチングするカラーデザインとなっています。適度に防犯威嚇効果を得ながらも、防犯カメラ設置による威圧感を抑えたスマートな屋外用モデルなので、個人宅の屋外用カメラや事務所、店舗入り口の防犯カメラに打って付けです。

イメージセンサーにはAptina製1/3インチ130万画素CMOSイメージセンサーを搭載。出力解像度は1280×960(720p)のHD出力に対応し、ハイビジョンによる高精細映像での監視を実現します。出力フレームレートは30fpsと滑らかな映像で撮影ができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能と赤外線投光器を搭載。これにより低照度下の撮影にも強く、光量が乏しい環境下でも監視を可能にします。

赤外線投光器は本体前面に赤外線LEDを24個搭載し、最大照射距離は約20mを実現しています。YKS-WP130CVIはICR機構を採用したTrue Day&Nightタイプなので赤外線感度は十分に高い仕様となる為、赤外線投光器の効果を十分に得ることが出来ますが、ハイビジョンクラスの高画質カメラで良好に撮影する為には光量を多く必要とします。赤外線照射距離は最大20mとなっていますが、安定した映像を撮影出来るのは赤外線照射距離の半分程度でお考えいただくのが良いと思います。また、夜間監視を充実させたい場合は別個に赤外線投光器を設置するのも一つの手かも知れません。

次に主な撮影機能ですが、色温度の自動調整が出来るオートホワイトバランス機能、逆光時の色つぶれを補正する逆光補正機能、低照度下のノイズを軽減させるDNR機能を備えており、画質を安定させる機能が備わっています。なお、蛍光灯のチラツキを抑制するフリッカレス機能は備わっていない為、電源周波数が50Hzの地域では蛍光灯の側や蛍光灯の照明を使用した場所で監視を行う場合は蛍光灯のチラツキ(フリッカ)を拾ってしまう為、少し注意が必要です。

YKS-WP130CVIは固定レンズを採用している為、レンズ調整は出来ませんが、その分、コンパクトな筐体を採用することでさり気無く屋外用防犯カメラを設置することができます。十分な撮影能力を備え、夜間監視にも対応している為、手軽にハイビジョン画質で屋外監視を行いたい場合にお奨めの製品です。

720p防雨型赤外線投光器搭載小型HDCVI監視カメラ YKS-WP130CVI 製品仕様

信号方式	HDCVI
イメージセンサー	1/3インチ Aptina 1.3Mega Pixel CMOSイメージセンサー
画素数	1280(H)×960(V)、130万画素
走査方式	プログレッシブスキャン方式
映像出力解像度	1280×720 (720p)
映像出力端子	BNC-J
赤外線LED	24個
赤外線波長	850nm (LED発光部分がぼんやり赤く光ります)
赤外線照射距離	最大約20m
最低被写体照度	0.05Lux (IR照射内0Lux)
逆光補正	自動
ホワイトバランス	自動
DNR	搭載
Day＆Night機能	カラー・白黒自動切替 (ICR)
電子シャッター方式	自動
レンズ	f3.6mm (2Mpix レンズ)
防水性能	IP66 / 防雨型
動作温度	-10℃～50℃
電源	DC12V / 通常時 約80mA / 赤外線照射時 約260mA
寸法(mm)	本体のみ：直径64.5×D105 ブラケット含む：直径64.5×D170
同梱内容	YKS-WP130CVIカメラ本体 カメラブラケット(装着済み/取り外し不可) 取付ネジ・アンカー一式 六角レンチ DC12V-ACアダプター 取扱説明書(製品保証1年)
