フルHD防雨型赤外線搭載VFレンズ内蔵HDCVIドーム型防犯カメラ CVD-WD2206R2-VFの製品詳細

フルHD防雨型赤外線搭載VFレンズ内蔵HDCVIドーム型防犯カメラ CVD-WD2206R2-VF

フルHD防雨型赤外線搭載VFレンズ内蔵
HDCVIドーム型防犯カメラ

240万画素の圧倒的高精細映像での監視を実現!

型番:CVD-WD2206R2-VF

希望小売価格:¥45,000(税抜)
※販売終了しました。ありがとうございます。

フルHD防雨型赤外線搭載VFレンズ内蔵HDCVIドーム型防犯カメラ CVD-WD2206R2-VF 主な機能と特徴

フルHD画質による監視を実現したHDCVI監視カメラ

CVD-WD2206R2-VFは1/2.8インチ240万画素CMOSイメージセンサーを搭載した屋外設置対応のHDCVIドーム型防犯カメラです。HDCVI録画機器と接続することにより監視、録画を行うことが可能になります。配線ケーブルは同軸ケーブルや防犯カメラ用ケーブルのDCVケーブル等に対応する為、既設でアナログ防犯カメラをご使用中の場合はカメラとDVRを交換するだけで簡単にフルHD画質による監視システムに移行できます。

※映像のモニタリング及び録画について※
本製品は接続機器に応じて自動的にHDCVI出力とアナログ(CVBS)出力を切り替えます。
その為、アナログ入力機器と接続した場合には、アナログ(CVBS)出力が自動で出力します。

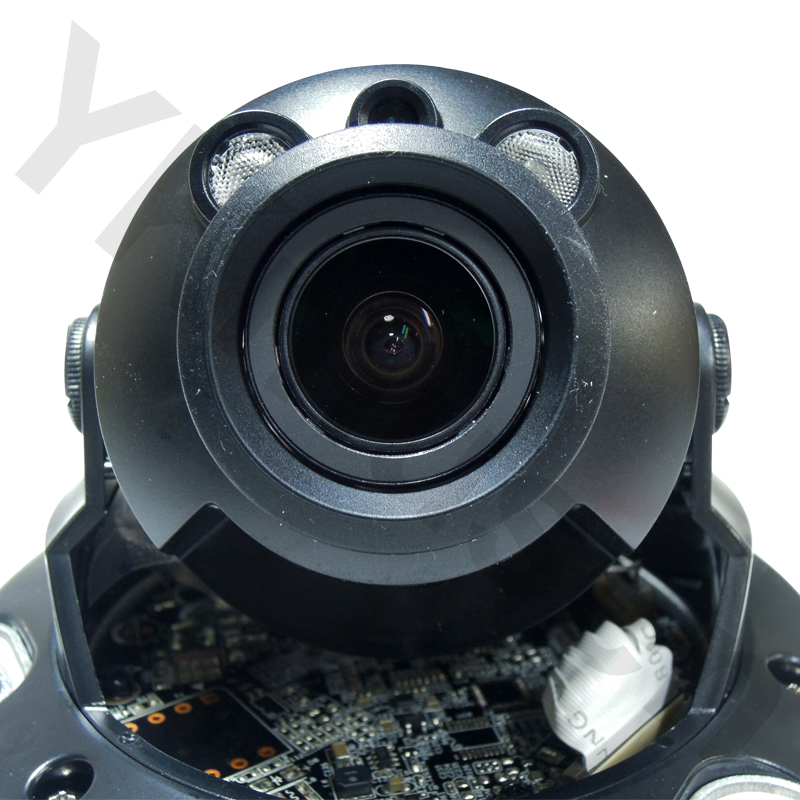

最大30m赤外線照射を実現したスマートIRを搭載

CVD-WD2206R2-VF f2.8-12mmバリフォーカルレンズ搭載

CVD-WD2206R2-VFは本体前面部に強力な赤外線照射を行う赤外線LEDを2個搭載。最大照射距離は最大約30mとロングレンジに対応します。さらに、スマートIR機能を搭載している為、赤外線照射時に被写体が白飛びしてしまう現象を抑制し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより赤外線の寿命を大幅に伸ばせます。

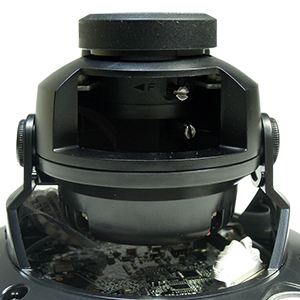

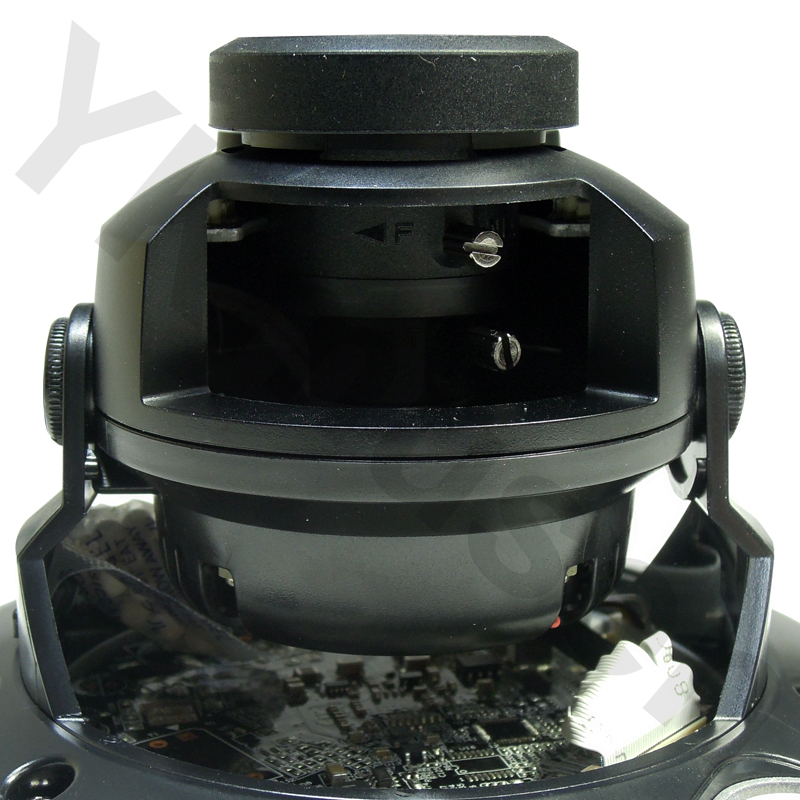

f2.7-12mmバリフォーカルレンズ搭載

CVD-WD2206R2-VF f2.7-12mmバリフォーカルレンズ搭載

CVD-WD2206R2-VFは設置場所に応じて撮影範囲の調整ができるバリフォーカルレンズを搭載しています。レンズ調整は付属の六角レンチを使用してドームカバーを開け、内部に備わっているレンズのフォーカス調整レバーと倍率調整レバーを左右に操作して調整します。焦点距離はf2.7-12mmと広角~望遠まで調整することができるので、設置場所に応じて最適な撮影範囲に調整できます。

True Day&Night 機能搭載

CVD-WD2206R2-VFはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

CVD-WD2206R2-VF デイモード(カラー映像) CVD-WD2206R2-VF ナイトモード(白黒映像)

DNR(デジタルノイズリダクション)機能搭載

CVD-WD2206R2-VFは低照度撮影時に発生しやすいノイズを大幅に低減させるDNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

CVD-WD2206R2-VF デジタルノイズリダクション オフ CVD-WD2206R2-VF デジタルノイズリダクション オン
▲デジタルノイズリダクション機能比較イメージ
実際に低照度下で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。

レコーダーからの遠隔設定が可能なOSD機能を搭載

CVD-WD2206R2-VFはカメラの機能設定をモニター画面を見ながら行えるOSD(オンスクリーンディスプレイ)機能を備えています。また、OSD操作をカメラ本体ではなく、対応するHDCVI監視用デジタルレコーダー側から行うことが出来る為、カメラの機能設定をレコーダー側から手軽に、そして容易に設定変更することが可能です。

CVD-WD2206R2-VF OSD設定画面1 CVD-WD2206R2-VF OSD設定画面2
▲HDCVI監視用デジタルレコーダー側からPTZ操作を行う要領でOSD設定が可能

IP66防水規格に準拠し、屋外設置にも対応

CVD-WD2206R2-VFは防水等級IP66に準拠した高い防水性能を誇ります。
これにより屋外軒下等で風雨が入り込む場所への設置にも対応します。

CVD-WD2206R2-VF IP66防水性能

※ケーブル接続部分などは防水ではありませんので防水処理を施す必要があります。

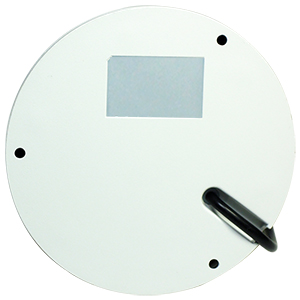

本体底面

CVD-WD2206R2-VF 本体底面

ベース部の全長は122mmになります。ネジ止めは3か所固定を行います。
ケーブルは横に溝があるのでそこから通すことができます。

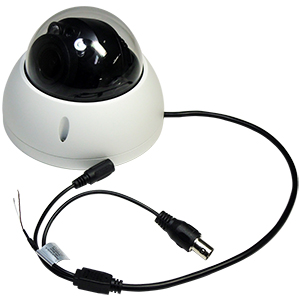

本体背面・接続端子

CVD-WD2206R2-VF 本体背面・接続端子

ケーブルはブラケットから出力し、末尾でHDCVI映像出力、電源入力端子に分岐します。
端子分岐まで約30cm程度になります。

※画像はCVD-WD2206R-VFのものになります。
CVD-WD2206R2-VFはアナログ(CVBS)出力切替用のケーブルは備わっておらず、
アナログ(CVBS)出力は自動切り替えとなります。

CVD-WD2206R2-VF 本体寸法図

CVD-WD2206R2-VF 本体寸法図

CVD-WD2206R2-VFで撮影した実際の画像

CVD-WD2206R2-VFで実際に撮影した静止画像をご用意致しました。
HDCVI監視用デジタルレコーダーを通したHDMI映像出力をPCのキャプチャー機器を使用して取り込んでいます。画像端の文字やアイコンはレコーダーの表示となります。

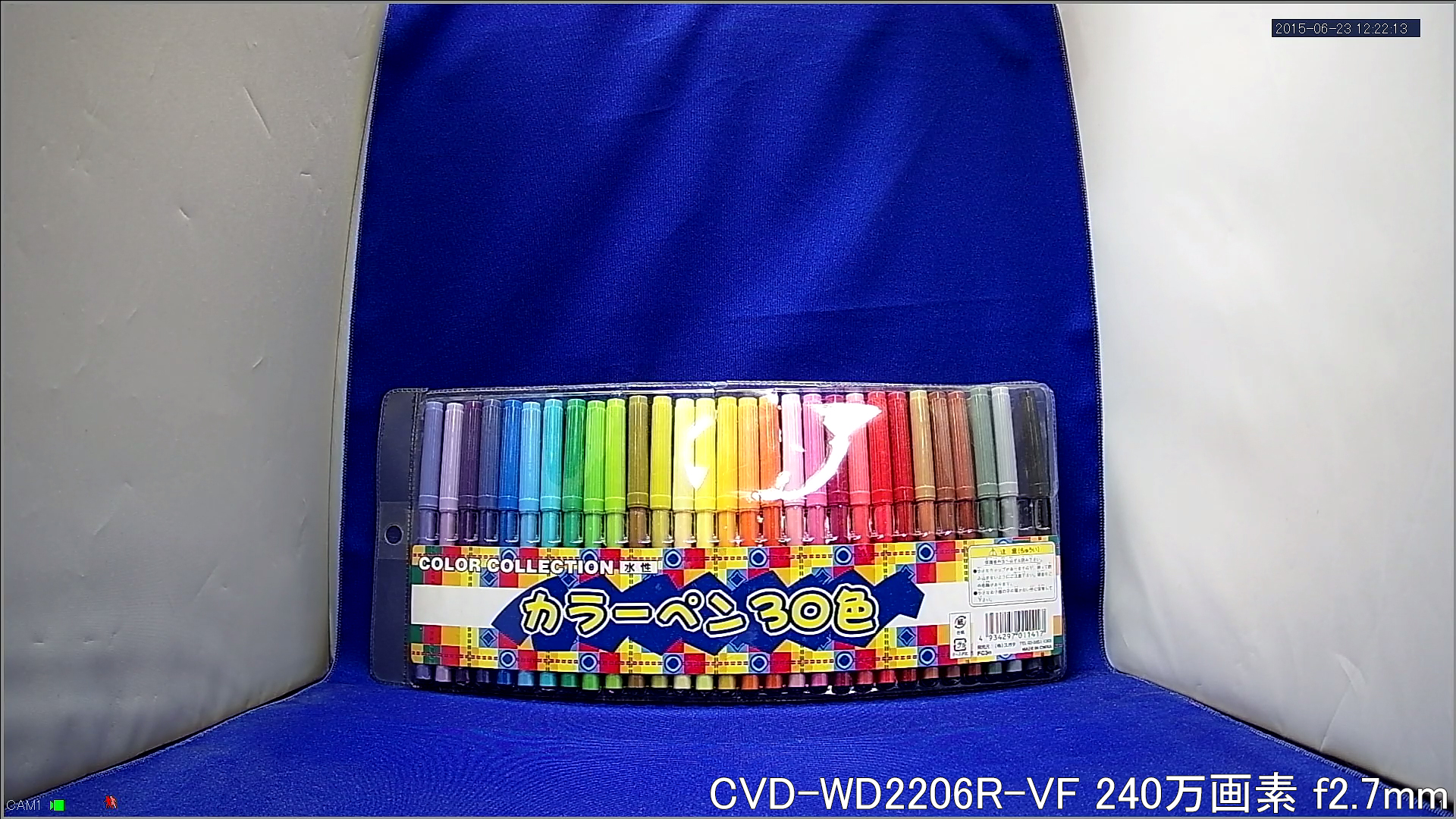

 カメラから約40cm離れた被写体を撮影
CVD-WD2206R2-VF カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f2.7mmの広角撮影をしました。青色が強い印象がありますが、色彩は大変良好です。

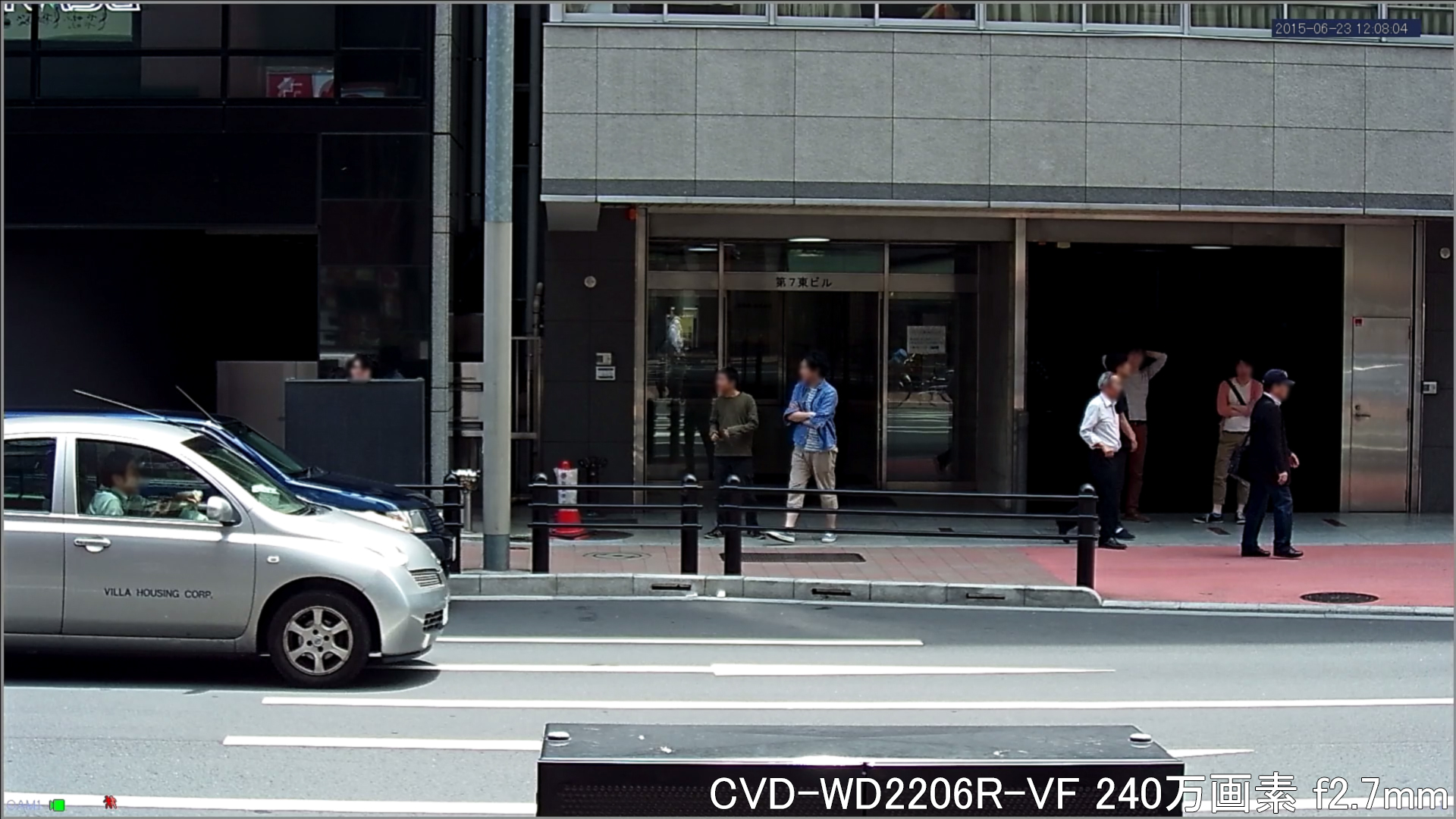

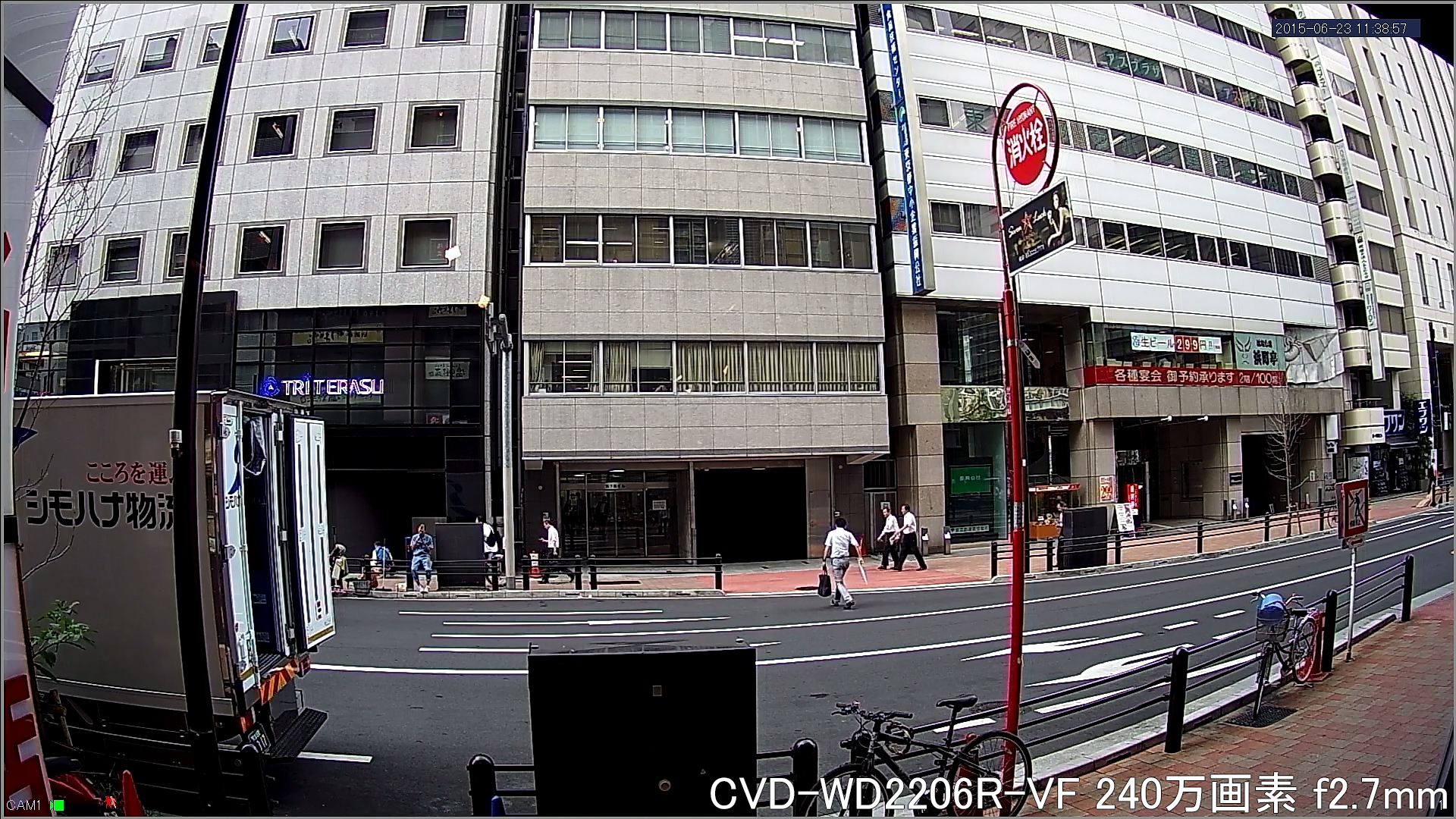

 事務所外を広角撮影(屋外)
CVD-WD2206R2-VF 事務所外を広角撮影(屋外) (画像をクリックすると原寸の画像を表示します)
 事務所外を望遠撮影(屋外)
CVD-WD2206R2-VF 事務所外を望遠撮影(屋外) (画像をクリックすると原寸の画像を表示します)
高精細なフルハイビジョン監視が可能なHD-SDI方式の映像と遜色ないクオリティで撮影できます。
文字なども読み取ることができ、全体的な映像としては非常に高画質で撮影ができます。

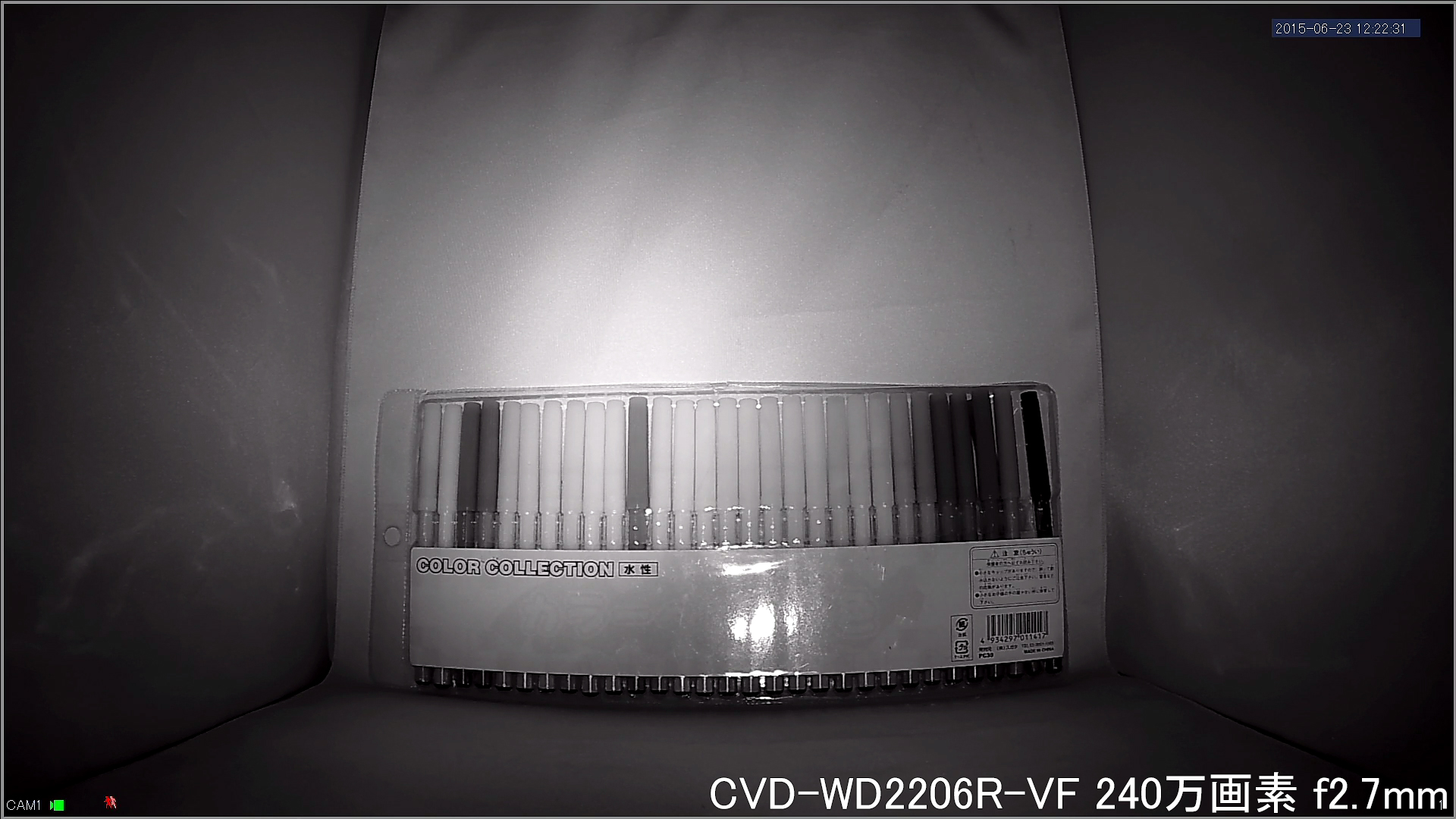

 カメラから約40cm離れた被写体を暗視撮影
CVD-WD2206R2-VF カメラから約40cm離れた被写体を暗視撮影 (画像をクリックすると原寸の画像を表示します)
赤外線照射を行う為、赤外線照射内であれば真っ暗闇でも撮影ができます。
スマートIR機能を備えている為、赤外線照射による白飛びを抑制し、安定した暗視撮影ができます。

フルHD防雨型赤外線搭載VFレンズ内蔵HDCVIドーム型防犯カメラ CVD-WD2206R2-VF のご紹介

CVD-WD2206R2-VFはアナログ防犯カメラの既設同軸ケーブルをそのまま利用して監視映像をフルHD化にできるHDCVI防犯・監視カメラの屋外設置対応ドーム型防犯カメラです。威圧効果の低いコンパクトなドーム型の形状を採用している為、店舗や事務所内への設置に適しており、防雨性能も備えているので、駐車場や屋外軒下等、屋内外を問わず様々な場所への設置に適します。

具体的な撮影能力として、まずイメージセンサーには1/2.8インチ240万画素の高解像度CMOSイメージセンサーを搭載しています。出力解像度は1920×1080(1080p)のフルHD出力に対応し、フルHDによる圧倒的な高精細映像での監視を実現します。また、出力フレームレートは30fpsと滑らかな映像で撮影することが出来るので、動きのある被写体の撮影にも適します。低照度下での撮影用として周囲の明るさに応じて、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切り替え、感度を大幅に増幅して監視を行います。これによりカラー撮影時に比べてノイズを抑えた低照度撮影が可能になります。さらに、レンズ上部に強力な赤外線LEDを2個搭載し、低照度下では赤外線照射による暗視撮影が可能です。赤外線照射距離は約30mと非常に強力で、レンズの倍率を上げても十分な暗視撮影ができます。さらにスマートIR機能を備えている為、近距離赤外線照射時の白飛びも抑制し、赤外線照射による安定した暗視撮影を可能にします。

主な撮影機能ですが、色温度の自動調整が出来るオートホワイトバランス機能、逆光時の色つぶれを補正する逆光補正機能、低照度下のノイズを軽減させるDNR機能を備えており、画質を安定させる機能が備わっています。さらに、これらの設定はOSD(オンスクリーンディスプレイ)機能により、撮影画面上から行うことができますが、CVD-WD2206R2-VFでは対応するHDCVIレコーダーから遠隔設定を行うことができるので、従来機種のようなカメラ側でのOSD操作を必要とせず、レコーダー側で容易に設定することが可能になりました。これにより設定作業効率が大幅に向上しています。なお、CVD-WD2206R2-VFはオートアイリス機能を備えていない為、蛍光灯のチラツキを抑制するフリッカレス機能は使用することができず、電源周波数が50Hzの地域では蛍光灯の側や蛍光灯の照明を大量に使用した場所で監視を行う場合は蛍光灯のチラツキ(フリッカ)を若干拾ってしまいます。とは言っても、アナログ防犯カメラのフリッカレス機能非搭載モデルに比べると、フリッカは少ない為、監視映像に大きな影響を及ぼすものではないと思います。

CVD-WD2206R2-VFのレンズには、2メガピクセルの高解像度撮影に対応したバリフォーカルレンズを搭載しています。固定焦点ではなく、バリフォーカルレンズなので、設置場所に合わせてレンズ調整を行うことができ、設置場所に合わせた最適な撮影範囲に調整することができます。また、レンズの焦点距離はf2.7mm~12mmと広角から、やや望遠まで調整することができ、全体を広く撮影したい場合やカメラの設置場所から被写体までの距離がやや離れている場合にも活躍が期待できます。

CVD-WD2206R2-VFの実際の映像を見た印象として、さすが240万画素イメージセンサーを搭載しているだけあり、大変画質が良い印象を受けました。色合いも良く、フルHD映像を非圧縮で伝送するHD-SDI方式と遜色ない映像で撮影できます。暗視能力も長けており、トータルバランスは非常に良いと思います。HDCVIは取扱メーカーが少ない為、機種の選択肢が少ないというデメリットはありますが、それを補う撮影能力を有した防犯カメラシステムの為、大変お奨めの防犯カメラだと言えます。

フルHD防雨型赤外線搭載VFレンズ内蔵HDCVIドーム型防犯カメラ CVD-WD2206R2-VF 製品仕様

カメラ
撮像素子 1/2.8インチ 2.4MP CMOS
最大解像度 1984 (H) × 1225 (V)
電子シャッタ 1/3s ~ 1/100,000s
フレームレート 25/30/50/60fps@720P、25/30fps@1080P
同期方式 内部同期
最低被写体照度 0.05Lux@F1.2 (AGC ON), 0Lux (IR on)
ビデオ出力 1 ch BNC HDCVI high definition video output
CVBS standard definition video output (自動切替)
カメラ機能
IR LED 最大到達距離 30m, Smart IR
デイ/ナイト Auto (ICR) / Color / B/W
ノイズリダクション 2D / 3D
OSD サポート
レンズ
焦点距離 2.7 ~ 12mm
撮像角度 H:93º ~ 35º
レンズタイプ Manual / Fixed Iris
マウントタイプ Φ14
定格
電源 DC12V ±10%
消費電力 最大 5.8W
動作環境 -30°C ~ 60°C / 95%RH 以下 (結露なきこと)
送信距離 300m 以上 (3C-FB)、500m 以上 (5C-FB)
IP / IK保護等級 IP67 / IK10
サイズ (W×D×H) Φ122mm × 89mm
重量 0.45kg
同梱内容 CVD-WD2206R2-VF カメラ本体
六角レンチ
取付ネジ・アンカー一式
製品保証書(保証期間3年間)

※改良の為、製品仕様は予告なく変更となる場合がございます。あらかじめご了承下さい。

※映像のモニタリング及び録画について※
本製品は接続機器に応じて自動的にHDCVI出力とアナログ(CVBS)出力を切り替えます。
その為、アナログ入力機器と接続した場合には、アナログ(CVBS)出力が自動で出力します。

フルHD防雨型赤外線搭載VFレンズ内蔵HDCVIドーム型防犯カメラ CVD-WD2206R2-VF オプション品のご案内

ジョイントボックス ジョイントボックス
型番:PFA-137 価格:¥6,480(税込)
カートに入れる(購入数はカート内で設定してください)
ドームカメラ用防水露出取付ボックス
専用フィクサー(PFF300/600)で天井から吊り下げ取付可能
材質:アルミ製 / 寸法:直径122mm×D33.8mm / 重量:0.18kg
壁付けブラケット ドームカメラ用壁付けブラケット
型番:PFB-203W 価格:¥4,320(税込)
カートに入れる(購入数はカート内で設定してください)
IPドームカメラ用防水壁付けブラケット

材質:アルミ製 / 寸法:L160mm×W122mm×H76mm / 重量:0.50kg
ポールマウントブラケット ポールマウントブラケット(PFB-203Wとの組み合わせ用)
型番:PFA-152-E 価格:¥8,640(税込)
カートに入れる(購入数はカート内で設定してください)
ポール径直径80~150mmに対応したポールマウントブラケット

材質:アルミ製 / 寸法:W125.6mm×H114mm×D20mm / 重量:0.27kg
天井埋込金具 天井埋込金具
型番:PFB-200C 価格:¥9,720(税込)
カートに入れる(購入数はカート内で設定してください)
ドームカメラ用天井埋込金具

材質:SECC&PC製 / 寸法:W166mm×D75.8mm / 重量:0.32kg
天吊りブラケット 天吊りブラケット
型番:PFF300 価格:¥7,560(税込)
カートに入れる(購入数はカート内で設定してください)
直付けまたはPFA-137と組み合わせてカメラのケーブル露出なしで設置可能
全長307mm寸法の天吊りブラケット
材質:アルミ製 / 寸法:直径139mm×D307mm / 重量:0.7kg
天吊りブラケット 天吊りブラケット
型番:PFF600 価格:¥11,880(税込)
カートに入れる(購入数はカート内で設定してください)
直付けまたはPFA-137と組み合わせてカメラのケーブル露出なしで設置可能
全長605mm寸法の天吊りブラケット
材質:アルミ製 / 寸法:直径139mm×D605mm / 重量:0.92kg
HDCVI監視用デジタルレコーダー HDCVI監視用デジタルレコーダー

HDCVI防犯・監視カメラ録画用の監視用デジタルレコーダーです。
HDCVI防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

CVD-WD2206R2-VFには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
ACアダプター 型番:DC12V-1A スイッチング式ACアダプター 価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。
別途DC12V-1Aスイッチング式ACアダプターをお買い求め下さい。
