ネクタイピン型偽装カメラ SVR-30TPの製品詳細

ネクタイピン型偽装カメラ
ネクタイピンに偽装した超小型カメラ！

型番：SVR-30TP

※販売終了しました。ありがとうございます。

→SVR-30TP 主な機能と特徴
→SVR-30TP のご紹介
→SVR-30TP 製品仕様
→SVR-30TP オプション品

ネクタイピン型偽装カメラ SVR-30TP 主な機能と特徴

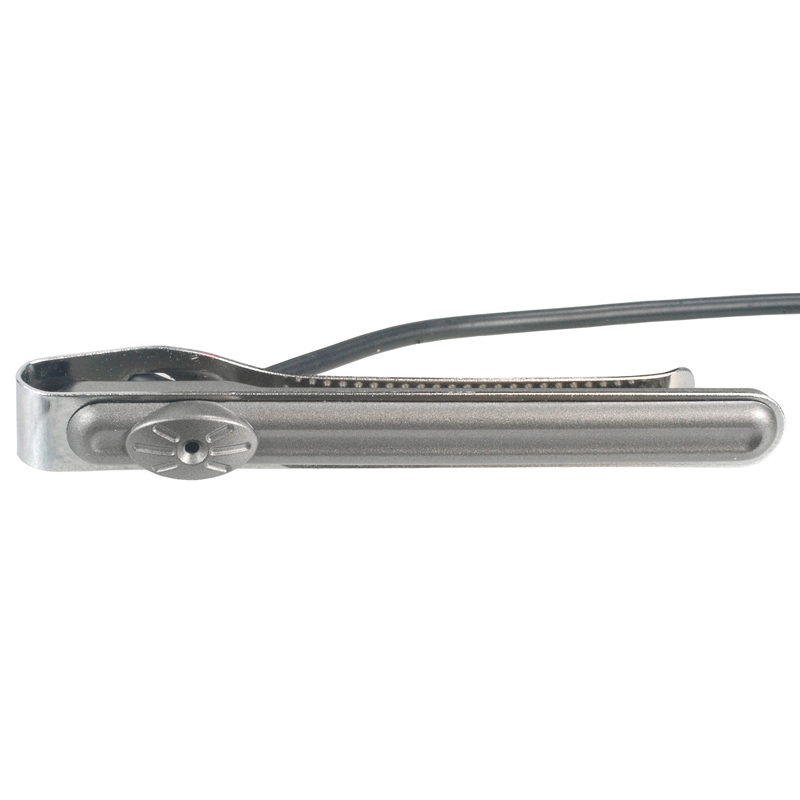

ネクタイピンに偽装したカメラ

SVR-30TPはネクタイピンに1/13インチCMOSイメージセンサーを採用した超小型カメラを組み込んだネクタイピン型の偽装カメラです。レンズにはピンホールレンズを採用しており、カメラを巧妙に偽装しているのでカメラの存在を気付かれずに撮影することができます。

※SVR-30TPは録画機能を備えていませんので別途録画機器と組み合わせてご使用いただく必要があります。

音声マイク付

SVR-30TPは音声マイクが別途備わっているので映像だけでなく音声録音にも対応します。
マイク部分にはピンが付いているのでネクタイ等に固定ができます。

ポリスノート・ポリスビデオシリーズに対応

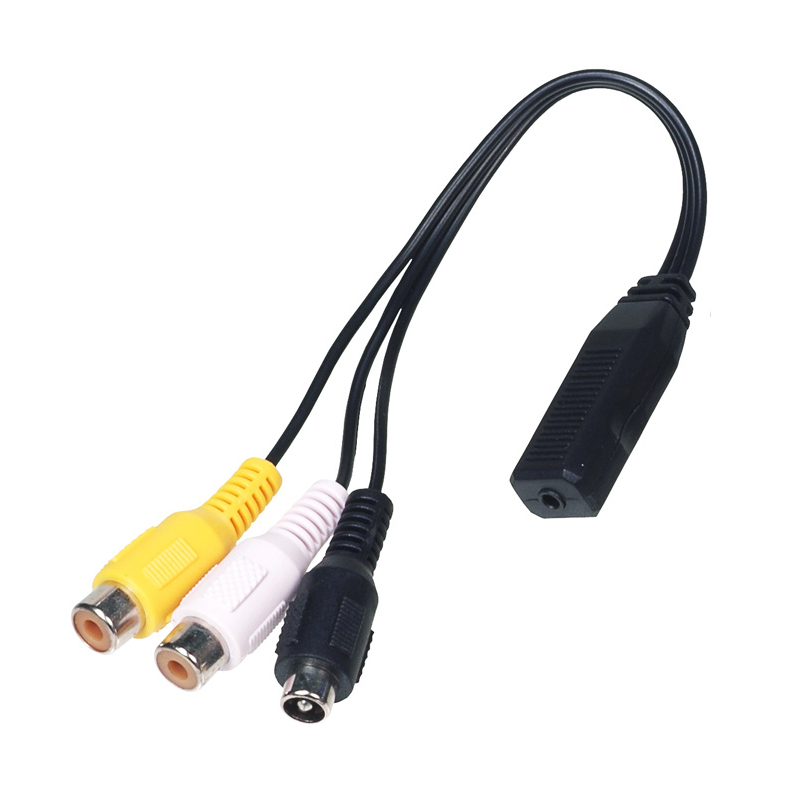

SVR-30TPのカメラ部からケーブルが伸びており末尾でΦ2.5mmの4極プラグがでます。そこから付属の映像出力・音声出力・電源入力に分岐させるケーブルを使用して市販のレコーダー等に映像を出力させ、録画することができます。

また、ポリスノート・ポリスビデオシリーズやPoliceBook70に直接接続することができ、これらの機器と組み合わせることで録画機器側から電源供給を行うことができるので電源を別途取る必要なくご使用いただくことができます。PoliceBook70と組み合わせた場合、標準バッテリーで3時間半、オプションバッテリー使用時約7時間20分の駆動が可能になります。

なお、ワイケー無線ではAngelEyeシリーズでも動作確認を行った結果、
電源供給、録画の対応が可能でした。

画像出力切替スイッチ・電池ボックス

画像出力切替スイッチではNTSC/PALの信号方式を切り替えることができます。
バッテリーは9V006P電池を使用できます。電池使用時間はおおよそ1時間30分程度の使用が可能です。

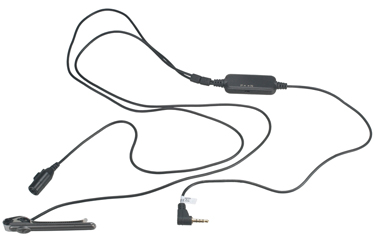

SVR-30TP全体イメージ

ネクタイピンカメラからスイッチまでのケーブル長：54cm
マイクからスイッチまでのケーブル長：60cm
スイッチから4極ミニミニプラグまでのケーブル長：26cm

SVR-30TPで撮影した実際の画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

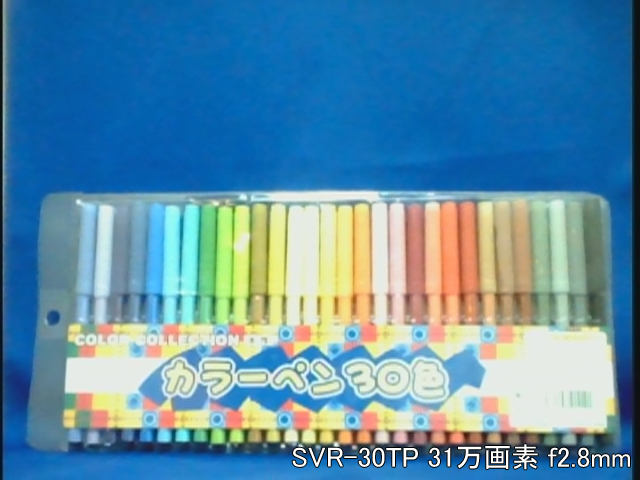

カメラから約40cm離れた被写体を撮影
ネクタイピンに組み込み為に1/13インチという超小型のイメージセンサーを採用している為、 f2.8mmレンズを使用していても画角は狭くなってしまいます。 実測画角は47.4度(190cm離れた位置で167cmを撮影可能)です。 画質は30万画素CMOSレベルとしては標準的な画質になります。

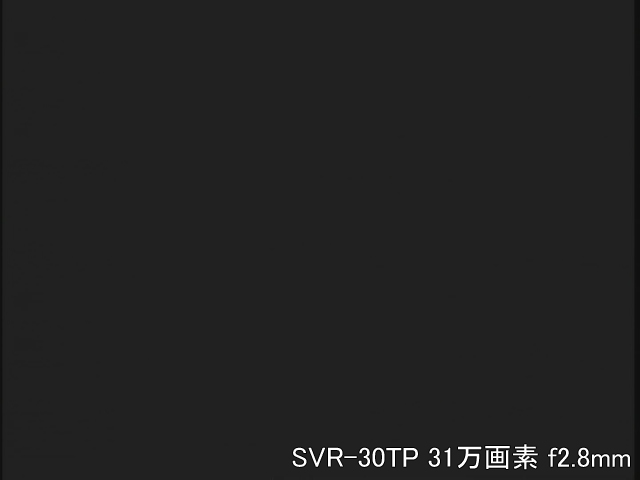

カメラから約40cm離れた被写体を約0.5Lux程度で撮影
最低照度は公表されていませんが、低照度下の撮影は厳しい印象があります。 薄暗い場所で撮影したい場合にはある程度の照明が必要になります。

SVR-30TPの録画映像

SVR-30TPをPoliceBook70と接続して録画した映像と
AngelEyeと接続して録画した映像をご用意致しました。

ファイル名：svr-30tp-policebook70.avi
SVR-30TPをPoliceBook70で録画した映像です。
録画画質は最高画質、録画解像度は1280×960で録画しました。
ファイル名：svr-30tp-angeleye.avi
SVR-30TPをAngelEyeで録画した映像です。
録画画質は最高画質、録画解像度は720×480で録画しました。

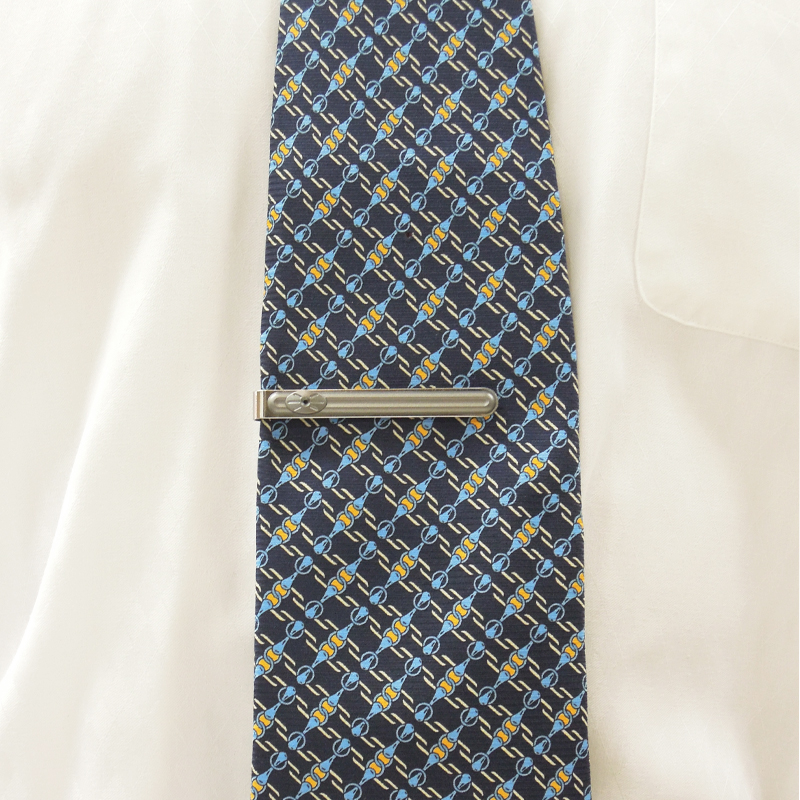

SVR-30TPはネクタイピンに偽装した超小型カメラです。コンパクトなネクタイピンに超小型カメラを組み込むことで自然でさりげなく証拠撮影することができます。カメラはネクタイピンの正面右側に組み込まれており、レンズ部分はピンホールレンズを採用している為、近距離で意識して見ない限りカメラが組み込まれていること気付かないほど精巧に作り込まれています。

使用方法ですが、SVR-30TPはあくまでビデオ出力付きのカメラの為、録画機能は備わっておらず、録画する為には別途録画機器が必要になります。対応する録画機器としてはSVRシリーズの専用録画機として発売されているポータブルレコーダーのポリスノート・ポリスブック等のポリスビデオシリーズやCVR-41に対応しているので、それらと組み合わせた場合はダイレクトに接続して電源供給を行う事ができ、簡単に接続、録画を行う事が出来ます。また、付属の分岐ケーブルと電池BOXを併用する事で汎用の小型カメラとしても使用でき、汎用録画機器での録画にも対応するので幅広く活用することが可能です。なお、ワイケー無線でお取り扱いしておりますAngelEyeシリーズでもポリスビデオシリーズと同じくご使用いただけることを確認しています。

撮影能力としては撮像素子に省電力の小型1/13インチCMOSイメージセンサーを採用しています。画素数は31万画素とVGA相当の撮影能力を備えています。レンズはf2.8mmのピンホールレンズを採用していますが、イメージセンサーのサイズが極めて小さい為、撮影範囲は広くは無く、実測で47.4度と決して画角は広くはありません。その為、ある程度的を絞った撮影に適していると言えます。また、低照度下での撮影能力は低く、薄暗い場所での撮影にはあまり適していません。

SVRシリーズにはネクタイ型のカメラとしてSVR-41NTiが発売されていますが、ネクタイの柄は決まったものしかなく、また、撮影時にネクタイが動いてしまい、動きながらでは撮影しづらい状況がありました。
SVR-30TPではネクタイピンを採用することでネクタイにピッタリと固定することができるのでそのような状況を回避することができ、撮影のし易さが大幅に改善されています。但し、SVR-30TPが圧倒的に優れているとは言えない所もあります。先述の通りSVR-30TPではネクタイピンにカメラを組み込む為、1/13インチサイズの超小型イメージセンサーを採用しています。それに伴い、撮影範囲が狭くなり、またCMOSイメージセンサーの為、低照度下の撮影が難しかったり、画質的にCCDタイプのSVR-41NTiに比べて劣ってしまう点は否めません。この為、画質を優先するならSVR-41NTiが良く、撮影のし易さを優先するならSVR-30TPを使用するのが良いと思います。

SVR-30TPはネクタイピンデザインとしてカモフラージュ性能の完成度が高く秘匿性が高い為、調査向けなどで幅広くご活用いただけるカモフラージュ型カメラだと言えます。ポリスビデオシリーズと組み合わせたり、AngelEyeシリーズと組み合わせた機動性の高い録画を行いたい場合に大変お奨めのカメラです。

ネクタイピン型偽装カメラ SVR-30TP 製品仕様

信号方式	NTSC&PAL ※スイッチで切替できます
撮像素子	1/13インチカラーCMOS
有効画素数	31万画素
レンズ	f2.8
画角	実測47.4度（190cm離れた位置で167cm）
電源	分岐ケーブル経由：DC9V 4極ミニミニプラグ経由：DC5V
消費電流	DC5V 160mA±10mA
電池寿命	3時間強：PoliceBook70/BA-70 1280×960 30fps時 1時間半：9Vアルカリ電池単体駆動時
音声マイク	あり
外寸	ネクタイピン部：64×7.5×12 (mm) ケーブル全長：95cm
重量	ネクタイピン本体：21g、 分岐コード：18g、電池BOX：21g
同梱内容	SVR-30TP本体 分岐コード 9V電池ボックス 取扱説明書(製品保証6ヵ月)
