AHD/HD-TVI/HDCVI 映像・電源トランシーバーキット TTP111HDP-LKの製品詳細

AHD/HD-TVI/HDCVI対応
映像・電源トランシーバーキット
LANケーブルに防犯カメラの映像と電源を伝送！

型番：TTP111HDP-LK

価格：￥13,750(税込)

(購入数はカート内で設定して下さい)

→TTP111HDP-LK 主な機能と特徴
→TTP111HDP-LK のご紹介
→TTP111HDP-LK 製品仕様

AHD/HD-TVI/HDCVI 映像・電源トランシーバーキット TTP111HDP-LK 主な機能と特徴

AHD/HD-TVI/HDCVI防犯カメラの映像信号とカメラ電源をLANケーブル1本で伝送

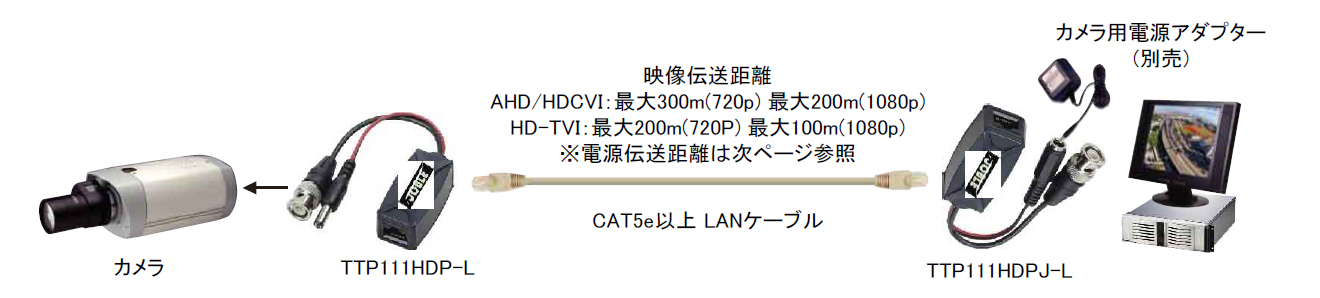

TTP111HDP-LKは1系統のAHD/HD-TVI/HDCVI防犯カメラの映像信号とカメラ電源をLANケーブル1本で伝送します。同軸ケーブルでは無くLANケーブルで配線を行いたい場合で、なおかつ電源も重畳させた配線を行いたい場合にご活用いただくことができます。

LANケーブルの配線対応距離は、映像のみの場合、720pではAHD/HDCVIは300mまで、HD-TVIは200mまでとなり、1080pではAHD/HDCVIは200mまで、HD-TVIは100mまで対応します。電源を重畳させる場合は最大100m程度^※までの伝送が可能です。

※防犯カメラ側の消費電流により異なります。

送受信セット

TTP111HDP-LKはカメラ側のTTP111HDP-Lと受信側のTTP111HDPJ-Lの送受信セットです。

電源不要

TTP111HDP-LKはパッシブタイプなので、TTP111HDP-LK側への電源の接続は不要です。
設置・工事を容易にします。

※カメラ電源は別途必要です。

抜き差しが簡単なRJ45接続

TTP111HDP-LKは抜き差しが簡単なRJ45接続です。LANケーブルとの接続は、RJ45コネクターを使用しておりますので、ワンタッチでケーブルの抜き差しが出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

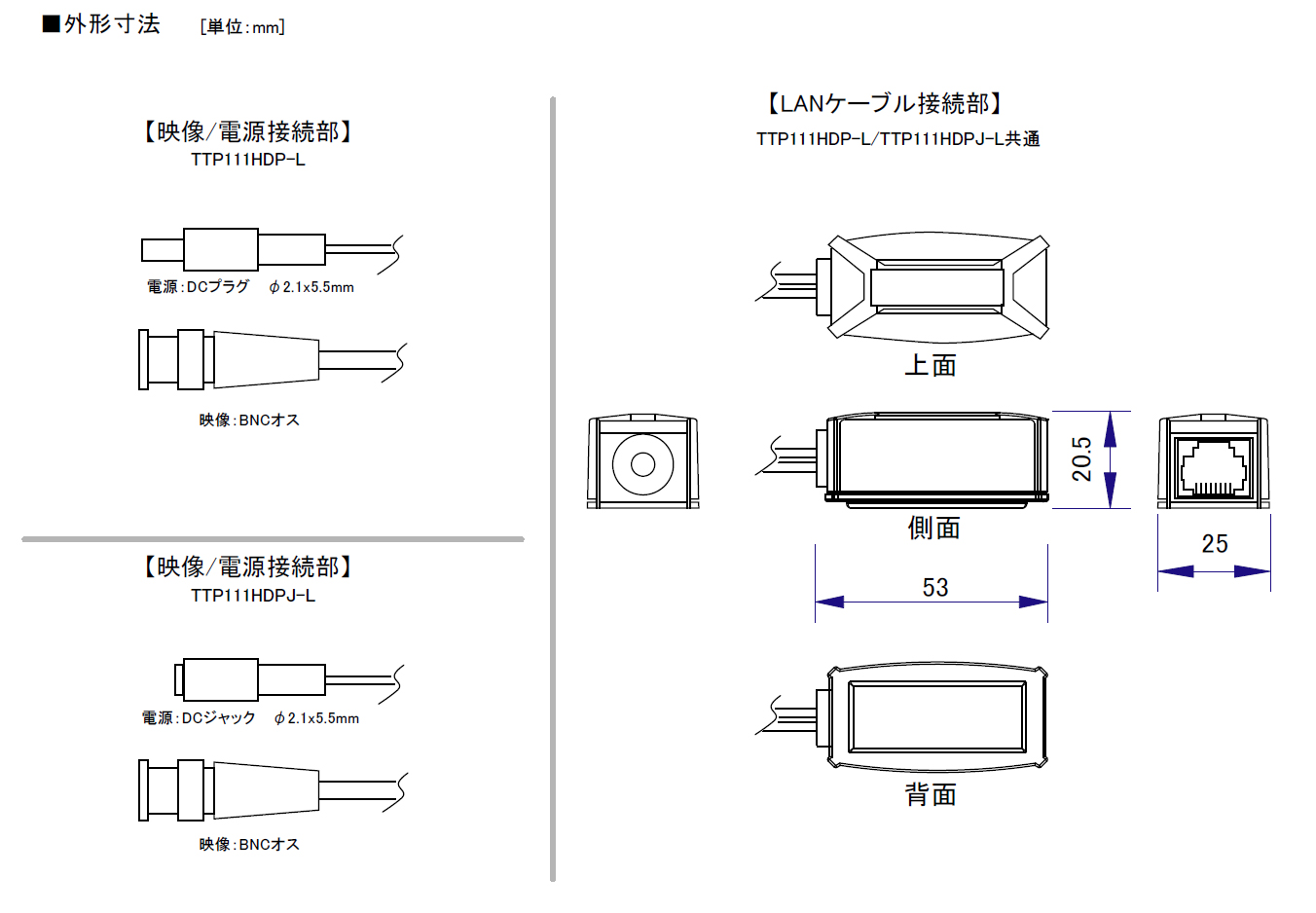

TTP111HDP-LK 外径寸法図

TTP111HDP-LKはAHD/HD-TVI/HDCVI防犯カメラ・監視カメラの映像信号とカメラ電源をLANケーブルで伝送することができるAHD/HD-TVI/HDCVI対応の映像・電源トランシーバーキットです。カメラ側のTTP111HDP-Lと受信側のTTP111HDPJ-Lの送受信セットとなり、それぞれを対向に設置して使用します。

伝送距離は映像信号だけの場合、最大300mまでの伝送が可能です。映像信号とカメラ電源を伝送した場合、使用する防犯カメラの消費電流にもよりますが最大100m程度までの伝送が可能です。対応するケーブルはCAT5e以上のLANケーブルをご使用いただけます。

TTP111HDP-LKを使用することで同軸ケーブルの代わりにLANケーブルでの配線が可能となり、長距離配線はできませんが、100m以内程度でしたら映像信号とカメラ電源を重畳して配線が出来る為、AHD/HD-TVI/HDCVIの防犯カメラ・監視カメラの配線工事の作業性を大幅に向上させることができる配線システムです。

TTP111HDP-LKを用いた構築や組み合わせについて、ご不明な点等ございましたらお問い合わせ下さい。

AHD/HD-TVI/HDCVI 映像・電源トランシーバーキット TTP111HDP-LK 製品仕様

型 番	TTP111HDP-LK（TTP111HDP-LとTTP111HDPJ-Lのセット）
映像入力/出力	BNCオス×1 1Vp-p 75Ω
リンク接続	CAT5e以上 / RJ45ジャック
電源入出力端子	DCプラグ Φ2.1×5.5mm / DCジャック Φ2.1×5.5mm
信号帯域	50Hz～60MHz（-3dB）
最大伝送距離	【映像のみの場合】 720p 30Hz AHD/HDCVI：300m HD-TVI：200m 1080p 30Hz AHD/HDCVI：200m HD-TVI：100m コンポジット映像：300m 【映像と電源の場合】 カメラ側消費電流200mA：最大150mまで（電源出力10.2V） カメラ側消費電流300mA：最大100mまで（電源出力10.2V）
動作環境	温度：0∼55℃  湿度：最大95%RH(結露不可)
寸 法	25(W)x20.5(H)x53(D)mm / ケーブル長120mm
質 量	約40g
同梱内容	TTP111HDP-L×1 TTP111HDPJ-L×1 取扱説明書

※製品は改良の為、予告なく仕様が変更される場合がございます。
