映像・音声・電源対応同軸LANコンバーター SMAVBA-01の製品詳細

型番：SMAVBA-01

映像・音声・電源対応同軸LANコンバーター SMAVBA-01 主な機能と特徴

同軸ケーブル不要でLANケーブル1本で施工可能

SMAVBA-01はアナログ防犯カメラ（BNC）及びマイク（RCA）とDVR（録画機）をLANケーブルで伝送する変換アダプターセットです。多くのアナログ防犯カメラは現在、同軸ケーブルで施工されていますが、SMAVBA-01を利用することでLANケーブル1本での施工が可能になります。最大長は約50m程度までとなっており、映像信号だけでなく、音声信号、電源(DC12V/24V対応)もLANケーブルで伝送できる為、同軸ワンケーブルユニットと同様の施工を行うことが可能になります。電源はカメラ側のACアダプターで利用することが可能です。SMAVBA-01を使用することで同軸ケーブルよりも安価なLANケーブルでの配線を可能にし、さらに電源を重畳させ、将来的にはネットワーク・IPカメラへの移行がスムーズに行えるようになるメリットもあります。

本体ユニット

▲防犯カメラ側ユニット
映像入力端子（BNC-P）、音声入力端子（RCA-P）と電源出力端子（5.5×2.1）が備わります。

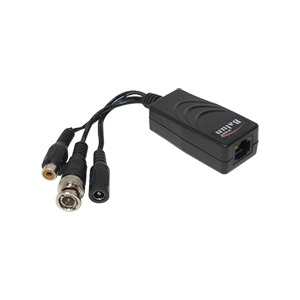

▲モニター・レコーダー側ユニット
映像出力端子（BNC-P）、音声入力端子（RCA-P）と電源入力端子（5.5×2.1）が備わります。
電源はカメラ側のACアダプターで使用できます。

▲通電ランプにより動作状況が把握できます。
LANケーブルはカテゴリー5e、6に対応します。

利用イメージ

上画像のようにカメラとカメラ側ユニット、レコーダー（モニター）とレコーダー・モニター側ユニットを接続することで、LANケーブル1本での配線ができます。
※画像はSMAVB-01（音声なしモデル）の画像になります。

映像・音声・電源対応同軸LANコンバーター SMAVBA-01 製品仕様

映像・音声・電源対応同軸LANコンバーター SMAVBA-01 オプション品のご案内

コネクタ 映像端子はBNC端子となります。 RCAに変換する場合はBNCP-RCAJ をお買い求め下さい。
