映像・電源対応同軸LANコンバーター SMAVB-01

映像・電源対応同軸LANコンバーター
映像信号と電源をLANケーブルで伝送

型番：SMAVB-01

価格：￥1,980(税込)
※販売終了しました。ありがとうございます。

→SMAVB-01 主な機能と特徴
→SMAVB-01 製品仕様
→SMAVB-01 オプション品

映像・電源対応同軸LANコンバーター SMAVB-01 主な機能と特徴

同軸ケーブル不要でLANケーブル1本で施工可能

SMAVB-01はアナログ防犯カメラ（BNC）とDVR（録画機）をLANケーブルで伝送する変換アダプターセットです。多くのアナログ防犯カメラは現在、同軸ケーブルで施工されていますが、SMAVB-01を利用することでLANケーブル1本での施工が可能になります。最大長は約50m程度までとなっており、映像信号だけでなく、電源(DC12V/24V対応)もLANケーブルで伝送できる為、同軸ワンケーブルユニットと同様の施工を行うことが可能になります。電源はカメラ側のACアダプターで利用することが可能です。SMAVB-01を使用することで同軸ケーブルよりも安価なLANケーブルでの配線を可能にし、さらに電源を重畳させ、将来的にはネットワーク・IPカメラへの移行がスムーズに行えるようになるメリットもあります。

本体ユニット

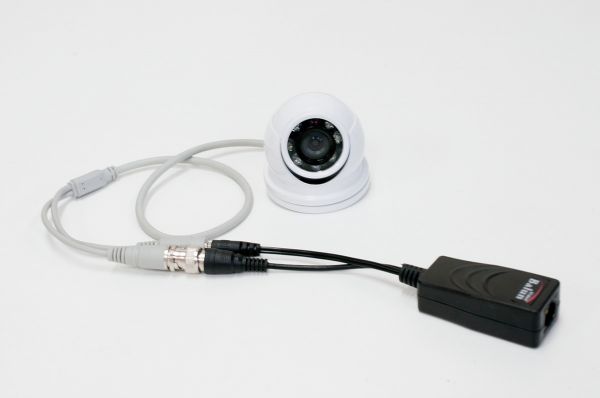

▲防犯カメラ側ユニット
映像入力端子（BNC-P）と電源出力端子（5.5×2.1）が備わります。

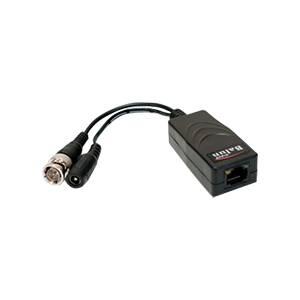

▲モニター・レコーダー側ユニット
映像出力端子（BNC-P）と電源入力端子（5.5×2.1）が備わります。
電源はカメラ側のACアダプターで使用できます。

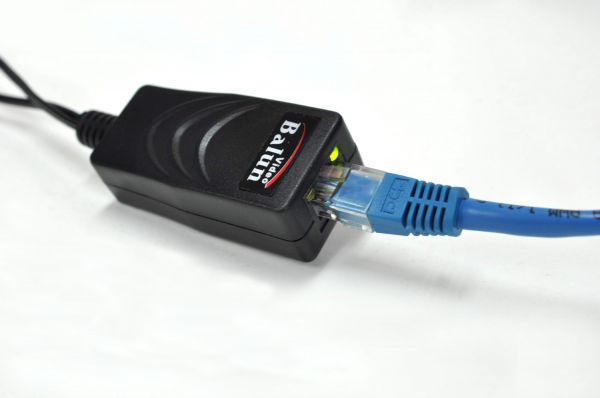

▲通電ランプにより動作状況が把握できます。
LANケーブルはカテゴリー5e、6に対応します。

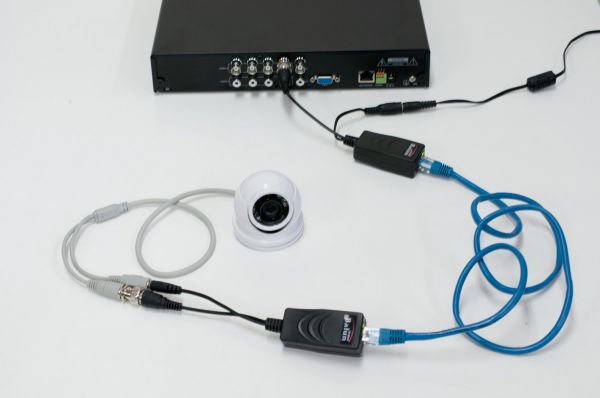

利用イメージ

上画像のようにカメラとカメラ側ユニット、レコーダー（モニター）とレコーダー・モニター側ユニットを接続することで、LANケーブル1本での配線ができます。

▲PAGE TOP

映像・電源対応同軸LANコンバーター SMAVB-01 製品仕様

型番	SMAVB-01
保証期間	1年間
推奨LANケーブル	カテゴリー5e、6
信号対応	カラー・モノクロ両対応
端子	共通：RJ-45 カメラ側：映像端子（BNC-P）、電源端子（5.5×2.1mm/DC端子）モニター・レコーダー側：映像端子（BNC-P）、電源端子（5.5×2.1mm/DC端子） ※電源端子は一般的な防犯カメラとほぼ共通になります。
電圧	DC12V/DC24V両対応
最長サポート	50mまで
機能	雷による過度電圧破損を防ぐ保護機能搭載
利用環境	屋内環境での利用を推奨します。屋外で利用する場合は、防水BOXやテープ等の処理を行ってください。
同梱内容	カメラ側アダプター DVR側アダプター ※ケーブル扱いの為、取扱説明書と保証書はございません。お買い上げ明細書（納品書）によるサポート対応となります。
